Winsome 20519 User manual

© November 2011 Winsome Trading, Inc. All rights reserved. Printed in China.- Tous droits réservés.
Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.
IV/Assembly/AI20519 DWG # 1810-00
Control No.:
Reason of replacement-Raison de remplacement-Razón del reemplazo:
FAX: [phone]
Phone/Téléphone/Teléfono: ( )
Name/Nom/Nombre
Address/Adresse/Dirección
(City/State/Zip) / (Ville/Province/Code postal)/(Ciudad/Estado/Zona Postal)
Email:
Missing parts request:
To obtain replacement part(s), fill in quantity in the “missing” box under the
“Check-list/Part Replacement request” section. Complete contact and
shipping information in address box accurately and clearly. Replacement
WILL NOT be processed without Control Number found on the upper right
hand corner of this sheet and a proof of purchase from an authorized
dealer/retailer, and is free of charge within 60 days from date of
purchase. Please allow 7-14 days for delivery.
Demande de pièces manquantes:
Pour obtenir une (des) pièce(s) de remplacement, remplissez la case «
manquant » sous la section « Liste de contrôle/Demande de remplacement de
pièce ». Fournissez vos coordonnées et informations d'expédition dans la case
Adresse de manière claire et précise. Le remplacement ne sera PAS effectué
si le numéro de contrôle se trouvant sur le coin supérieur droit de cette fiche et
une preuve d'achat auprès d'un concessionnaire/revendeur agréé ne sont pas
fournis; ce remplacement est effectué gratuitement dans les 60 jours suivant la
date d'achat. La livraison aura lieu dans un délai de 7 à 14 jours.
Petición de partes perdidas:
Para obtener parte(s) de reemplazo, llené en número la cantidad en el cuadro
de “missing” debajo de “Check-List/Part Replacement Request” sección. Llené
su información de contacto y envío en el cuadro de dirección clara y correcta.
Reemplazo no será procesado sin # de Control encontrado en la esquina de
arriba ala derecha de esta hoja y prueba de compra de un comerciante/
vendedor autorizado, y son gratis sin cobro dentro de 60 días desde la fecha
de compra. Por favor permita 7-14 dias para envío.
Main Office: WINSOME TRADING, INC., 16111 Woodinville-Redmond Road N.E., Woodinville, WA 98072 USA
Canadian Office: WINSOME TRADING, INC., 108-8116 Alexander Road, Delta, BC V4G 1G7, CANADA
20519
Item
No.
Page 1 of 8
IMPORTANT!-IMPORTANT!-IMPORTANTE! To receive free replacement, Control No. and Proof-of-Purchase from an authorized dealer/retailer
MUST be provided with request within 60 days from date of purchase. - Pour obtenir un remplacement gratuit, le numéro de contrôle et la
preuve d'achat auprès d'un concessionnaire/magasin autorisé DOIVENT être fournis avec une demande soumise dans les 60 jours suivant
la date d'achat. - Para recibir un reemplazo gratis, # de Control y prueba de compra de un comerciante/vendedor autorizado, DEBE ser
recibido dentro de 60 días desde la fecha de compra.
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
1
ATop Panel
Panneau supérieur
Tapa
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
1
BLeft Panel
Panneau gauche
Panel izquierdo
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
1
CRight Panel
Panneau droit
Panel derecho
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
1
D
Bottom Panel
Panneau inférieur
Panel de abajo
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
1
EBack Panel
Panneau arrière
Panel de atràs
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
5
F
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
5
G
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
5
H
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
5
I
Cabinet - Meuble - Armario
Front Panel
Panel de enfrente (Cajon)
(Drawer)
Panneau avant (Tiroir)
Left Panel (Drawer)
Panneau gauche (tiroir)
Panel izquierdo (cajon)
Right Panel (Drawer)
Panneau droit (tiroir)
Panel derecho (cajon)
Back Panel (Drawer)
Panneau arrière (Tiroir)
Panel de atràs (Cajon)
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
5
JBottom Board (Drawer)
Conseil inférieur (tiroir)
de abajo (cajon)Base
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
5
KDrawer Rail (Left)
Glissière de tiroir (gauche)
Brasadera (izquierda)
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
5
LDrawer Rail (Right)
Glissière de tiroir (droite)
Brasadera (derecha)

Main Office: WINSOME TRADING, INC., 16111 Woodinville-Redmond Road N.E., Woodinville, WA 98072 USA
Canadian Office: WINSOME TRADING, INC., 108-8116 Alexander Road, Delta, BC V4G 1G7, CANADA
Reason of replacement
Raison de remplacement-Razón del reemplazo:
Phone/Téléphone/Teléfono: ( )
Name/Nom/Nombre
Address/Adresse/Dirección
(City/State/Zip) / (Ville/Province/Code postal)/(Ciudad/Estado/Zona Postal)
Email:
Fax: [phone]
Item
No.
Control No.:
Check list-Parts request
Page 2 of 8
IMPORTANT!-IMPORTANT!-IMPORTANTE! To receive free replacement, Control No. and Proof-of-Purchase from an authorized dealer/retailer MUST be provided with request within 60 days
from date of purchase. - Pour obtenir un remplacement gratuit, le numéro de contrôle et la preuve d'achat auprès d'un concessionnaire/magasin autorisé DOIVENT être fournis avec une
demande soumise dans les 60 jours suivant la date d'achat. - Para recibir un reemplazo gratis, # de Control y prueba de compra de un comerciante/vendedor autorizado, DEBE ser recibido
dentro de 60 días desde la fecha de compra.
20519 Cabinet - Meuble - Armario
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
4
W1 Phillips Screw (Long)
Vis phillips (long)
Tornillo phillips (long)
*
**
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
20
W2 Phillips Screw (Medium)*
Vis phillips* (du milieu)
Tornillo phillips* (en medio)
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
10
SSmall Cam Lock* *
equeño *
Petite serrure batteuse
P cam-lock
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
10
TSmall Cam Lock Screw* *
pequeño *
Petite Vis à blocage rapide
Tornillo para cam-lock
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
4
VLarge Cam Lock Screw*
Grande ** Vis à blocage rapide
Tornillo grande para cam-lock
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
2
PLocking Wheel
Roue à verrouillage
Rueda con cerrójo
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
10
Q1 Small Wood Dowel
Petite Goujon en bois
Clavija de madera
pequeño
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
4
RGusset
Gousset
Esquinero
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
4
ULarge Cam Lock*
Grande *
*
serrure batteuse
Grande cam-lock
Drawer Guide (Left)
Coulisse à tiroir (gauche)
Pista de cajón (izquierdo )
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
5
MDrawer Guide (Right)
Coulisse à tiroir (droit)
Pista de cajón (derecho)
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
5
NWheel
Roulette
Rueda
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
2
O
© November 2011 Winsome Trading, Inc. All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China. IV/Assembly/AI20519 DWG # 1810-00
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
36
W3 Phillips Screw* (Drawer Rail & Wheel)
Vis phillips* (glissière de tiroir & roulette)
Tornillo phillips* (brasadera & Rueda)
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
20
W5 Phillips Screw* (Drawer Guide)
Vis phillips* (coulisse à tiroir)
Tornillo phillips* (pista de cajón)
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
4
W4 Phillips Screw* (Gusset)
Vis phillips* (gousset)
Tornillo phillips* (esquinero)
* Screw Driver is required and not included in the package.
* Un tournevis est nécessaire mais n'est pas inclus avec cet ensemble.
* Se requiere desarmador de cruz y no viene incluido.
Quantity
Quantité
Cantidad
Missing
Manquant
Ausente
8
Q2 Large Wood Dowel
Goujon en bois
Clavija de madera
Grande
grande

Item
No.
Page 3 of 8
20519
© November 2011 Winsome Trading, Inc.
All rights reserved. Printed in China.
Tous droits réservés. Imprimé en Chine.
Todos los derechos están reservados. Impresa en China.
IV/Assembly/AI20519 DWG # 1810-00
A
B
C
E
M
N
Q2
V
Q2
U
W5
V
U
Q2
O
W3
W1
W1
W5
P
W3
F
I
G
H
K
L
S
W2
T
Q1
J
R
W4

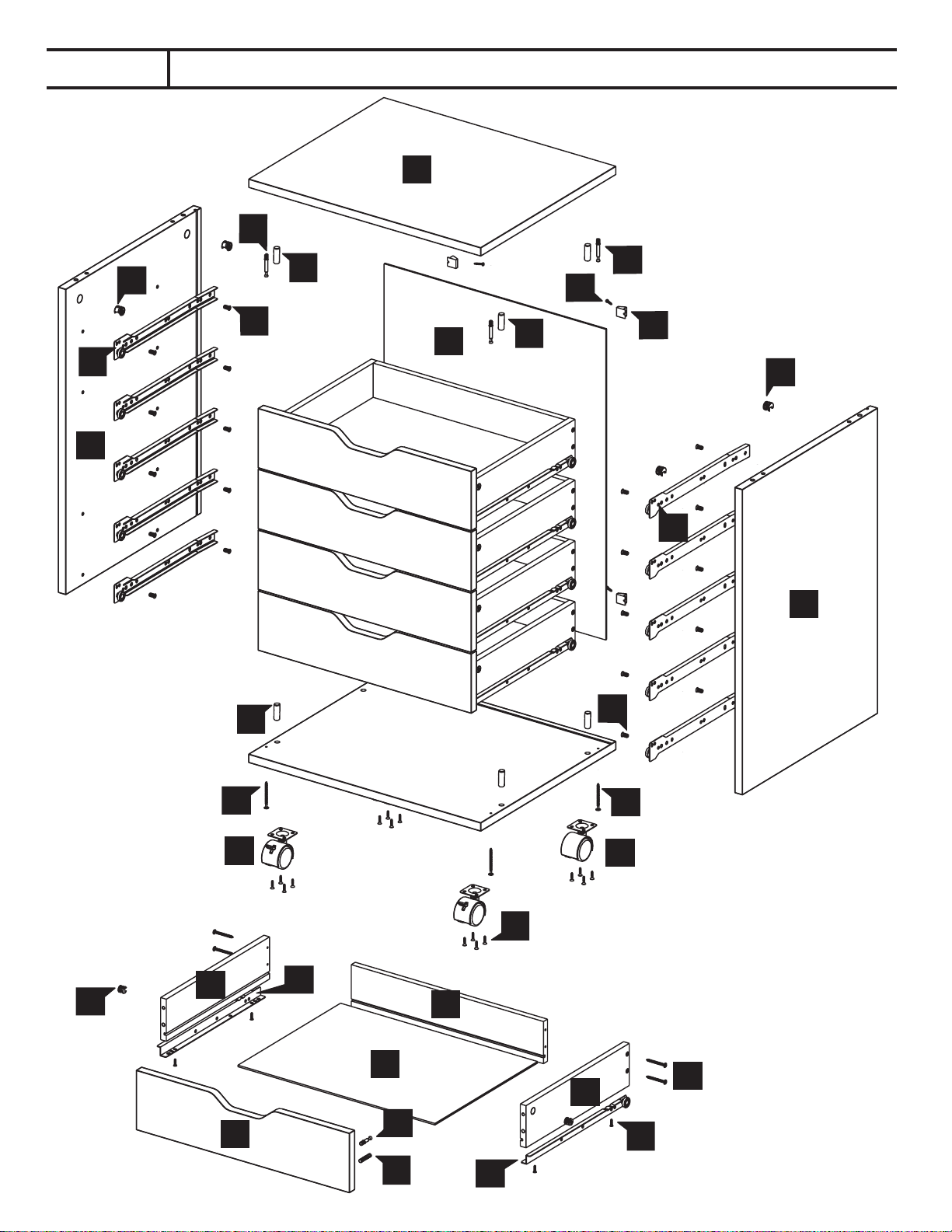

Overall View - Vue totale - Vista total

1
Item
No. Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
20519
Page 4 of 8
© November 2011 Winsome Trading, Inc.
All rights reserved. Printed in China.
Tous droits réservés. Imprimé en Chine.
Todos los derechos están reservados. Impresa en China.
IV/Assembly/AI20519 DWG # 1810-00

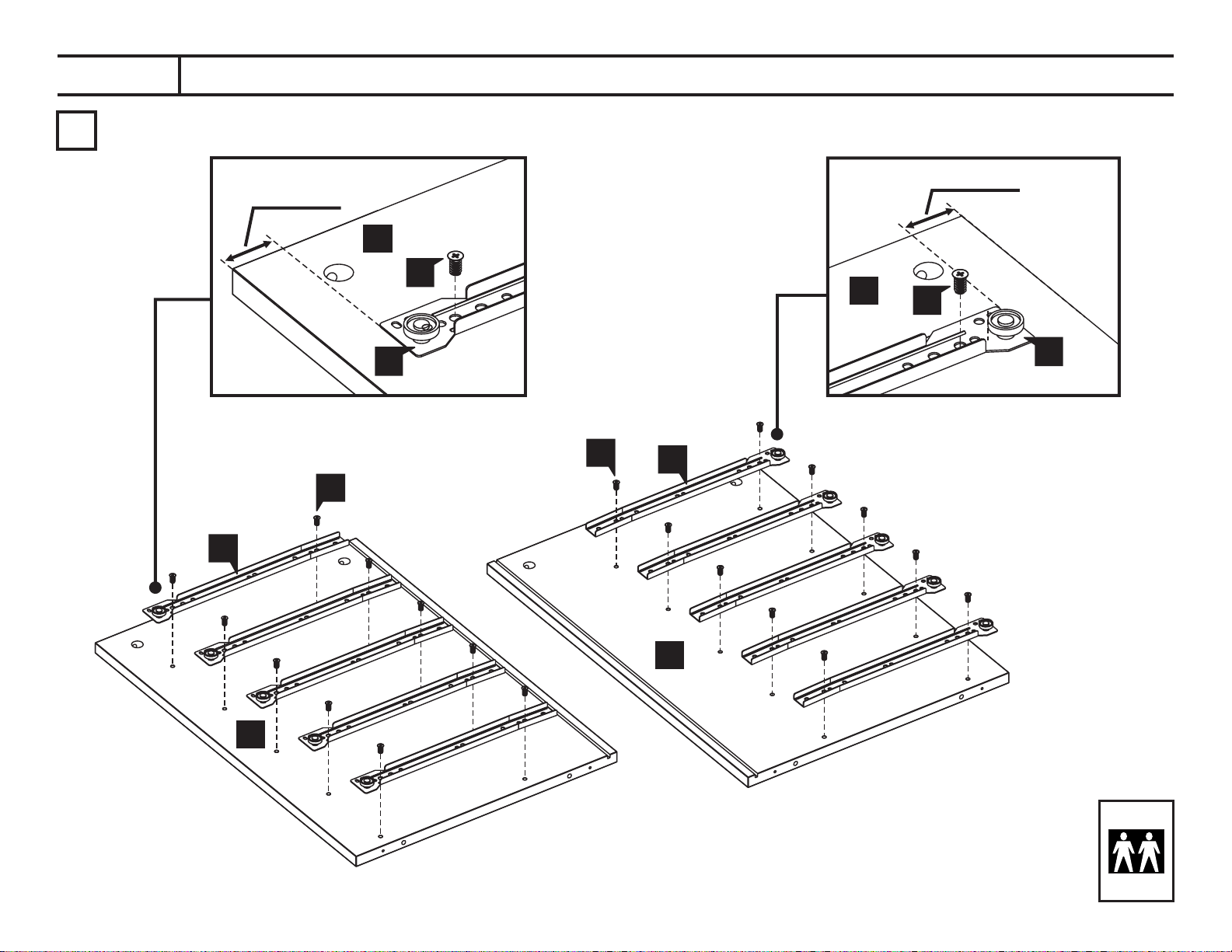

W5
B
M
16mm
B
M
W5
C
N
W5
16mm
W5
C
N
TWO PERSONS
DEUX PERSONNES
DOS PERSONAS
ASSEMBLY
ASSEMBLAGE
ENSAMBLAJE

2
U
Tip: Recommend to have
helping hands for this step.
Conseil : demandez de l'aide
pour cette étape.
Consejo: Se recomiendaque
le ayuden para este paso.
U
Item
No. Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
20519
Page 5 of 8

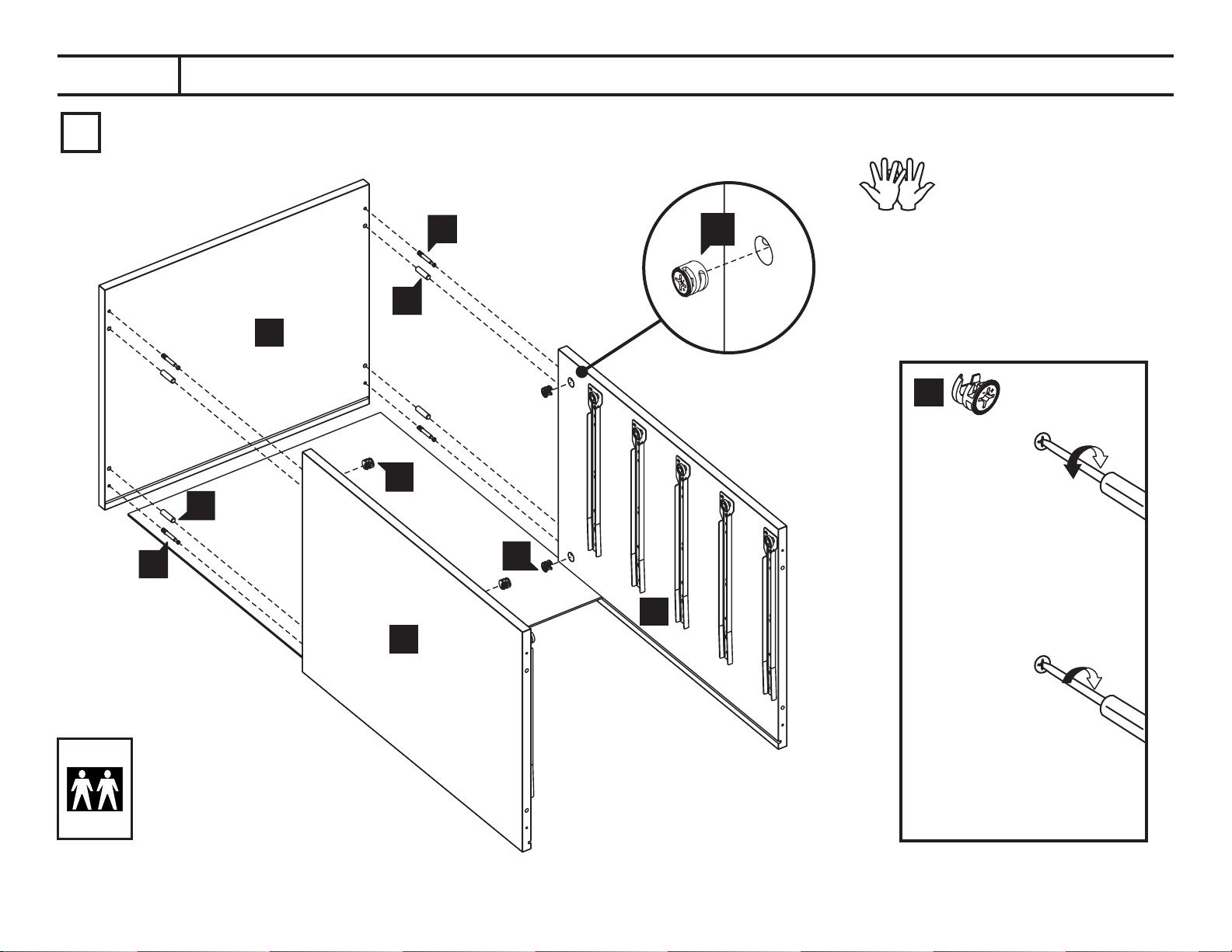

Note:
Insert cam-lock in
open position, rotate
to open position with
screw driver if necessary.
Remarque:
Insérez la serrure batteuse en
position ouverte, tourner en position
ouverte avec le tournevis si
nécessaire.
Nota:
Inserta el "cam-lock" en posición
abierta, volteé en posición abierta
con desarmador si es necesario.
Turn to lock
with screw-driver.
Warning: Do Not
over tighten cam lock.
Tourner pour verrouiller avec
tournevis.
Avertissement : Ne pas trop serrer
s.errure batteuse
Volteé para cerrar con desarmador.
Advertencia: No sobre-apriete
.cam-lock
TWO PERSONS
DEUX PERSONNES
DOS PERSONAS
ASSEMBLY
ASSEMBLAGE
ENSAMBLAJE
© November 2011 Winsome Trading, Inc.
All rights reserved. Printed in China.
Tous droits réservés. Imprimé en Chine.
Todos los derechos están reservados. Impresa en China.
IV/Assembly/AI20519 DWG # 1810-00
V
A
B
C
U
U
V
Q2
Q2

Item
No. Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
Page 6 of 8
20519
3 4
TWO PERSONS
DEUX PERSONNES
DOS PERSONAS
ASSEMBLY
ASSEMBLAGE
ENSAMBLAJE
© November 2011 Winsome Trading, Inc.
All rights reserved. Printed in China.
Tous droits réservés. Imprimé en Chine.
Todos los derechos están reservados. Impresa en China.
IV/Assembly/AI20519 DWG # 1810-00
E
W1
Q2
Q2
D
Q2
Q2
W1
P
O
W3
W3
W3
W3
P
O

Item
No. Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
Page 7 of 8
20519

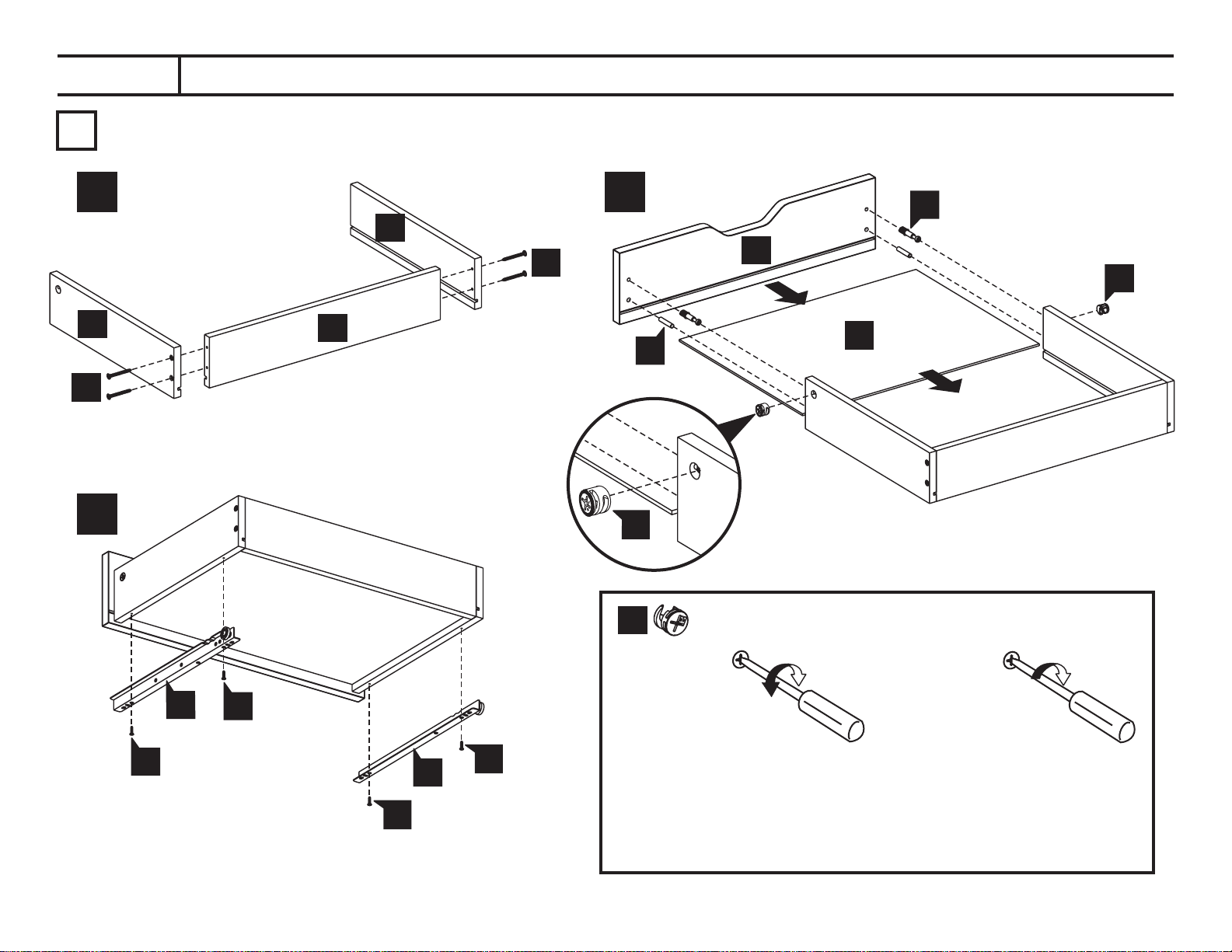

5
5A 5B
5C
© November 2011 Winsome Trading, Inc. All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China. IV/Assembly/AI20519 DWG # 1810-00
Drawer • Tiroir • Cajon
F
G
HIJ
W2
W2
K
L
W3
W3
W3
W3
Q1
T
S
Note:
Insert cam-lock in
open position, rotate
to open position with
screw driver if necessary.
Remarque:
Insérez la serrure batteuse en
position ouverte, tourner en position
ouverte avec le tournevis si
nécessaire.
Nota:
Inserta el "cam-lock" en posición
abierta, volteé en posición abierta
con desarmador si es necesario.
Turn to lock
with screw-driver.
Warning: Do Not
over tighten cam lock.
Tourner pour verrouiller avec
tournevis.
Avertissement : Ne pas trop serrer
s.errure batteuse
Volteé para cerrar con desarmador.
Advertencia: No sobre-apriete
.cam-lock
S
S

Item
No. Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
Page 8 of 8
20519

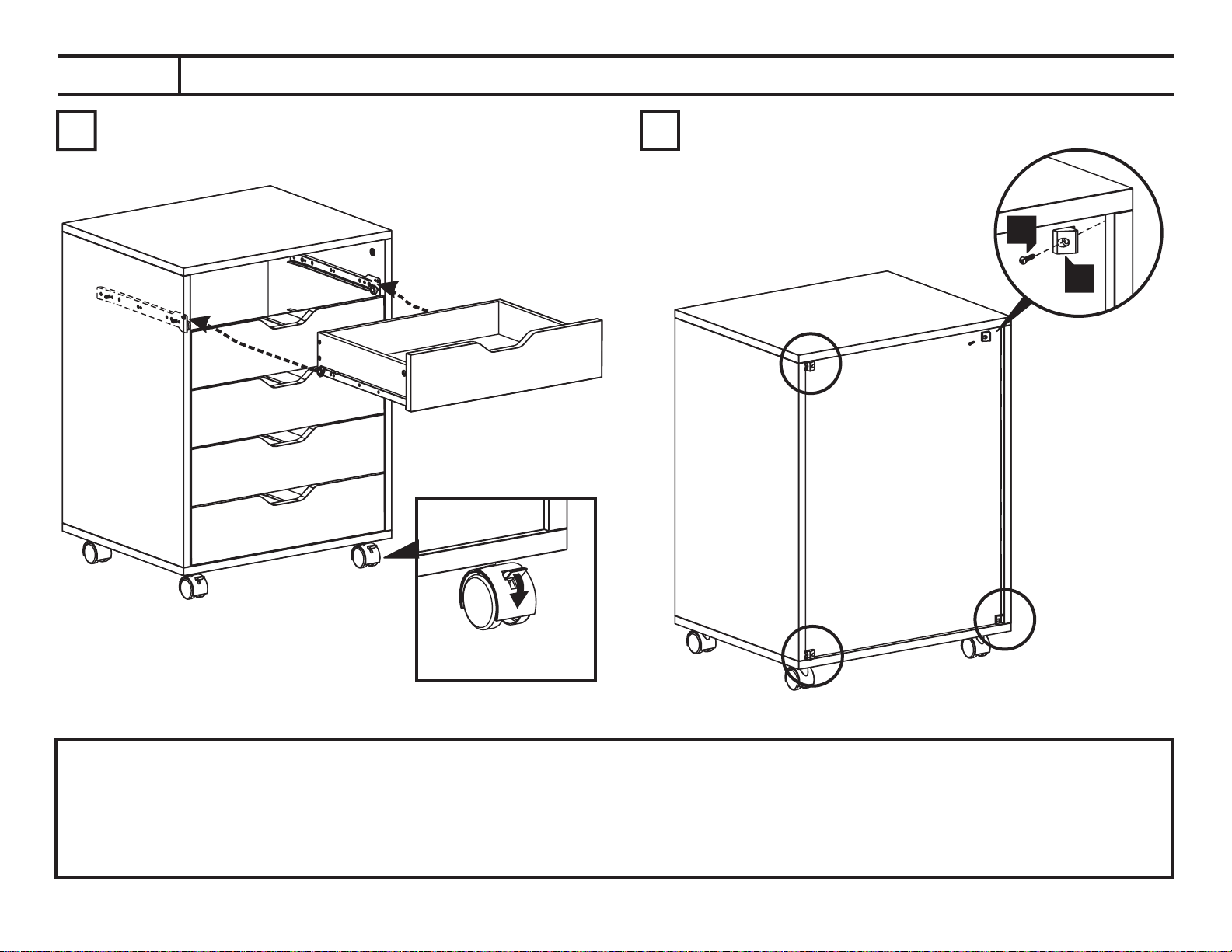

6
Turn to lock
Tourner pour verrouiller
Volteé para cerrar
Instructions d'entretien:
Pour nettoyer, essuyez avec un linge humide et
séchez à fond. Utilisez un savon doux au besoin.
Évitez d'utiliser des cires ou produits à polir de type
commercial ou des matériaux de nettoyage abrasifs.
Care instructions:
To clean, wipe with wet cloth and dry
thoroughly. Use mild soap if necessary.
Avoid use of commercial waxes or polishes
or abrasive cleaning materials.
Instrucciones para el cuidado:
Para limpiar, frótelo con algo húmedo y séquelo
bien. Use un jabón suave si es necesario. Evite el
uso de ceras o pulidores comerciales o materiales
abrasivos.
7
© November 2011 Winsome Trading, Inc. All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China. IV/Assembly/AI20519 DWG # 1810-00
R
W4
