Winsome 93347 User manual

Entertainment Bar - Bar de divertissement - Bar de entretenimiento
93347
Main Office: WINSOME TRADING, INC., 16111 Woodinville-Redmond Road N.E., Woodinville, WA 98072 USA
Canadian Office: WINSOME TRADING, INC., 108-8116 Alexander Road, Delta, BC V4G 1G7, CANADA
Fax: [phone]
Item
No.
Control No.:
Check list-Parts request
Reason of replacement-Raison de remplacement-Razón del reemplazo:
Phone/Téléphone/Teléfono: ( )
Name/Nom/Nombre
Address/Adresse/Dirección
(City/State/Zip) / (Ville/Province/Code postal)/(Ciudad/Estado/Zona Postal)
Email:
Page 1 of 5

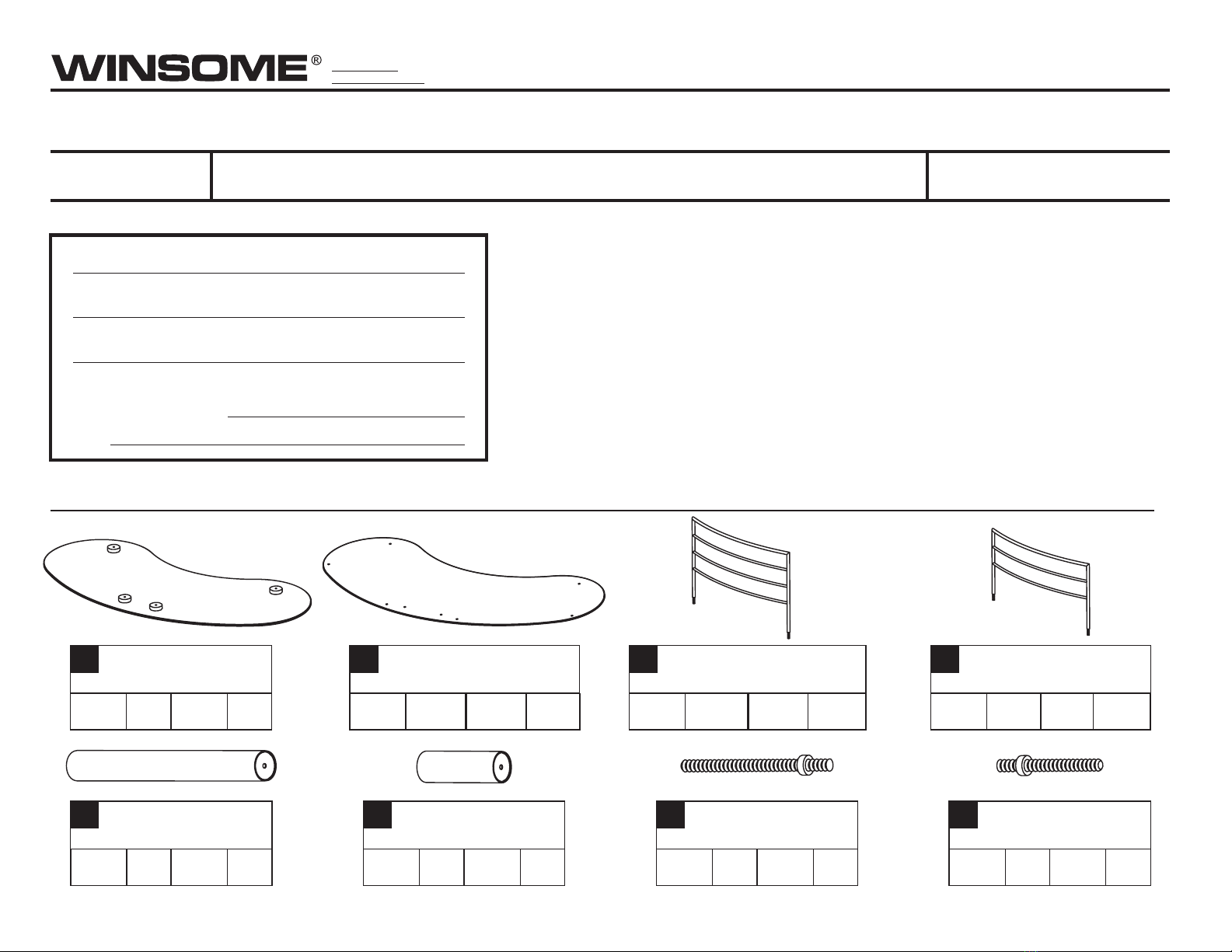

Missing parts request: To obtain replacement part(s), fill in quantity in the “missing” box under the “Check-list/Part
Replacement request” section Complete contact and shipping information in address box accurately and clearly.
Replacement WILL NOT be processed without Control Number found on the upper right hand corner of this sheet
and a proof of purchase from an authorized dealer/retailer, and is free of charge within 60 days from date of
purchase. Please allow 7-14 days for delivery.
Demande de pièces manquantes: Pour obtenir une (des) pièce(s) de remplacement, remplissez la case « manquant »
sous la section « Liste de contrôle/Demande de remplacement de pièce ». Fournissez vos coordonnées et informations
d'expédition dans la case Adresse de manière claire et précise. Le remplacement ne sera PAS effectué si le numéro
de contrôle se trouvant sur le coin supérieur droit de cette fiche et une preuve d'achat auprès d'un concessionnaire
/revendeur agréé ne sont pas fournis; ce remplacement est effectué gratuitement dans les 60 jours suivant la date
d'achat. La livraison aura lieu dans un délai de 7 à 14 jours.
Petición de partes perdidas: Para obtener parte(s) de reemplazo, llené en número la cantidad en el cuadro de
“missing” debajo de “Check-List/Part Replacement Request” sección. Llené su información de contacto y envío en
el cuadro de dirección clara y correcta. Reemplazo no será procesado sin # de Control encontrado en la esquina de
arriba ala derecha de esta hoja y prueba de compra de un comerciante/vendedor autorizado, y son gratis
sin cobro dentro de 60 días desde la fecha de compra. Por favor permita 7-14 dias para envío.
IMPORTANT!-IMPORTANT!-IMPORTANTE! To receive free replacement, Control No. and Proof-of-Purchase from an authorized dealer/retailer MUST be provided with request within 60 days
from date of purchase. - Pour obtenir un remplacement gratuit, le numéro de contrôle et la preuve d'achat auprès d'un concessionnaire/magasin autorisé DOIVENT être fournis avec une
demande soumise dans les 60 jours suivant la date d'achat. - Para recibir un reemplazo gratis, # de Control y prueba de compra de un comerciante/vendedor autorizado, DEBE ser recibido
dentro de 60 días desde la fecha de compra.
Winsome Trading, Inc. All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.© June 2011 Iv/Assembly/AI93347 DWG# 1789-00
Quantity
Quantité
Cantidad
B
Missing
Manquant
Ausente
Shelf(Middle/Bottom)
Étagère(Moyenne/Inférieure)
Entrepaño(en medio/de abajo)
2
Quantity
Quantité
Cantidad
A
Missing
Manquant
Ausente
Top Shelf
Étagère supérieur
Entrepaño de arriba
1
Quantity
Quantité
Cantidad
E
Missing
Manquant
Ausente
Post
Montant
Poste
8Quantity
Quantité
Cantidad
F
Missing
Manquant
Ausente
Foot
Pied
Pie
4Quantity
Quantité
Cantidad
G
Missing
Manquant
Ausente
Bolt (Long)
Boulon (Longue)
Tuerca (Largo)
8
Quantity
Quantité
Cantidad
C
Missing
Manquant
Ausente
Metal Rail (4 rods)
Barre en métal (4 tiges)
2
Barandal Terminado En Cromo (4 barras)
Quantity
Quantité
Cantidad
D
Missing
Manquant
Ausente
2
Metal Rail ( )
Barre en métal ( )
3 rods
3 tiges
Barandal Terminado En Cromo (3 barras)
Quantity
Quantité
Cantidad
H
Missing
Manquant
Ausente
4
Bolt (Short)
Boulon (Court)
Tuerca (Corto)

Main Office: WINSOME TRADING, INC., 16111 Woodinville-Redmond Road N.E., Woodinville, WA 98072 USA
Canadian Office: WINSOME TRADING, INC., 108-8116 Alexander Road, Delta, BC V4G 1G7, CANADA
Reason of replacement
Raison de remplacement-Razón del reemplazo:
Phone/Téléphone/Teléfono: ( )
Name/Nom/Nombre
Address/Adresse/Dirección
(City/State/Zip) / (Ville/Province/Code postal)/(Ciudad/Estado/Zona Postal)
Email:
Fax: [phone]
Item
No.
Control No.:
Check list-Parts request
Page 2 of 5
IMPORTANT!-IMPORTANT!-IMPORTANTE! To receive free replacement, Control No. and Proof-of-Purchase from an authorized dealer/retailer MUST be provided with request within 60 days
from date of purchase. - Pour obtenir un remplacement gratuit, le numéro de contrôle et la preuve d'achat auprès d'un concessionnaire/magasin autorisé DOIVENT être fournis avec une
demande soumise dans les 60 jours suivant la date d'achat. - Para recibir un reemplazo gratis, # de Control y prueba de compra de un comerciante/vendedor autorizado, DEBE ser recibido
dentro de 60 días desde la fecha de compra.
Iv/Assembly/AI93347 DWG# 1789-00
93347
Cap
Couverture
Cubierta
Quantity
Quantité
Cantidad 4
M
Missing
Manquant
Ausente
Quantity
Quantité
Cantidad 16
Plastic Disk(grand)
Disque en plastique(grands)
Disco de plástico(grande)
L
Missing
Manquant
Ausente
Wrench
Clé
Llave
Quantity
Quantité
Cantidad 1Missing
Manquant
Ausente
Entertainment Bar - Bar de divertissement - Bar de entretenimiento
Quantity
Quantité
Cantidad
I
Missing
Manquant
Ausente
8
Metal Nut
Rondelle en métal
Tuerca de metal
Quantity
Quantité
Cantidad 16
J
Missing
Manquant
Ausente
Metal Washer
Rondelle en métal
Arandela de metal
Quantity
Quantité
Cantidad 16
K
Missing
Manquant
Ausente
Plastic Disk(small)
Disque en plastique(Petits)
Disco de plástico(Pequeño)
Winsome Trading, Inc. All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.© June 2011
Instructions d'entretien:
Pour nettoyer, essuyez avec un linge
humide et séchez à fond. Utilisez un savon
doux au besoin. Évitez d'utiliser des cires
ou produits à polir de type commercial ou
des matériaux de nettoyage abrasifs.
Care instructions:
To clean, wipe with wet cloth and dry
thoroughly. Use mild soap if necessary.
Avoid use of commercial waxes or
polishes or abrasive cleaning materials.
Instrucciones para el cuidado:
Para limpiar, frótelo con algo húmedo y
séquelo bien. Use un jabón suave si es
necesario. Evite el uso de ceras o pulidores
comerciales o materiales abrasivos.

12
Item
No. Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
93347
Page 3 of 5
E
A
B
G
L
G
E
L
H
L
G
E
Assemble Unit
UPSIDE DOWN
Assembler en tenant
l'unité À L'ENVERS
Armé la unidad al revés
L
© June 2011 Winsome Trading, Inc.
All rights reserved. Printed in China.
Tous droits réservés. Imprimé en Chine.
Todos los derechos están reservados. Impresa en China.
Iv/Assembly/AI93347 DWG# 1789-00
A
E
H

3
Item
No. Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
93347
Page 4 of 5
B
F
L
M
B
© June 2011 Winsome Trading, Inc.
All rights reserved. Printed in China.
Tous droits réservés. Imprimé en Chine.
Todos los derechos están reservados. Impresa en China.
Iv/Assembly/AI93347 DWG# 1789-00

Item
No. Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
93347
Page 5 of 5
C
DB
B
C
D
J
I
DC
K
K
B
J
4
© June 2011 Winsome Trading, Inc.
All rights reserved. Printed in China.
Tous droits réservés. Imprimé en Chine.
Todos los derechos están reservados. Impresa en China.
Iv/Assembly/AI93347 DWG# 1789-00
