Wolf ICBSO24TE User manual

GUÍA DE INSTALACIÓN
GUIDE D’INSTALLATION
GUIDA ALL’INSTALLAZIONE
INSTALLATIONSANLEITUNG
INSTALLATIEHANDLEIDING
61 cm E SERIES OVEN
INSTALLATION GUIDE

2 | English
61 cm E SERIES OVEN
Product Information
Important product information including the model and
serial number are listed on the product rating plate. The
rating plate is located on the left side of the front face frame.
The oven door must be open to view the rating plate. Refer
to the illustration below.
If service is necessary, contact Wolf factory certied service
with the model and serial number.
Contents
261 cm E Series Oven
3Specications
5Installation
5Troubleshooting
Features and specications are subject to change at any
time without notice.
Important Note
To ensure this product is installed and operated as safely
and efciently as possible, take note of the following types
of highlighted information throughout this guide:
IMPORTANT NOTE highlights information that is especially
important.
CAUTION indicates a situation where minor injury or product
damage may occur if instructions are not followed.
WARNING states a hazard that may cause serious injury or
death if precautions are not followed.
IMPORTANT NOTE: Save these instructions for the local
electrical inspector.

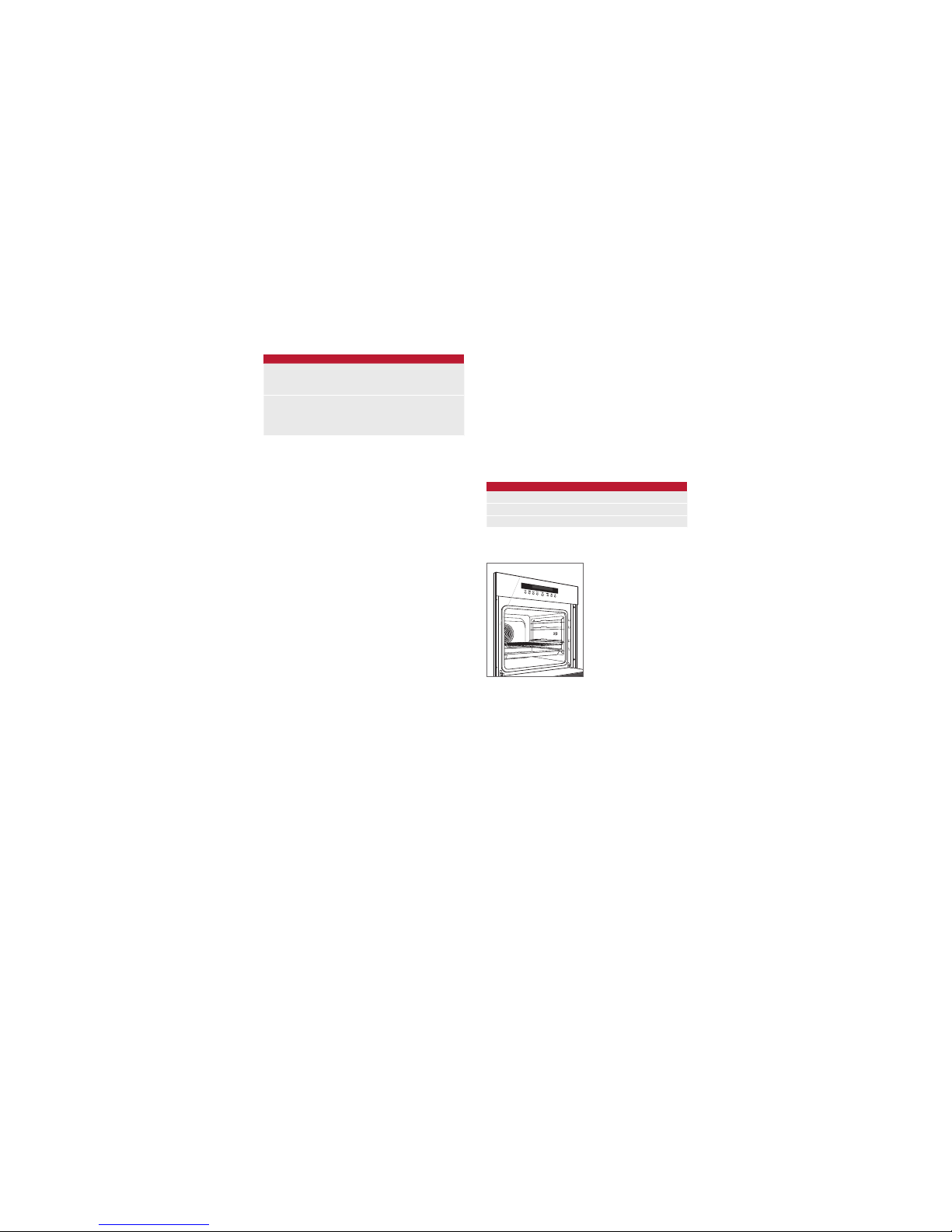

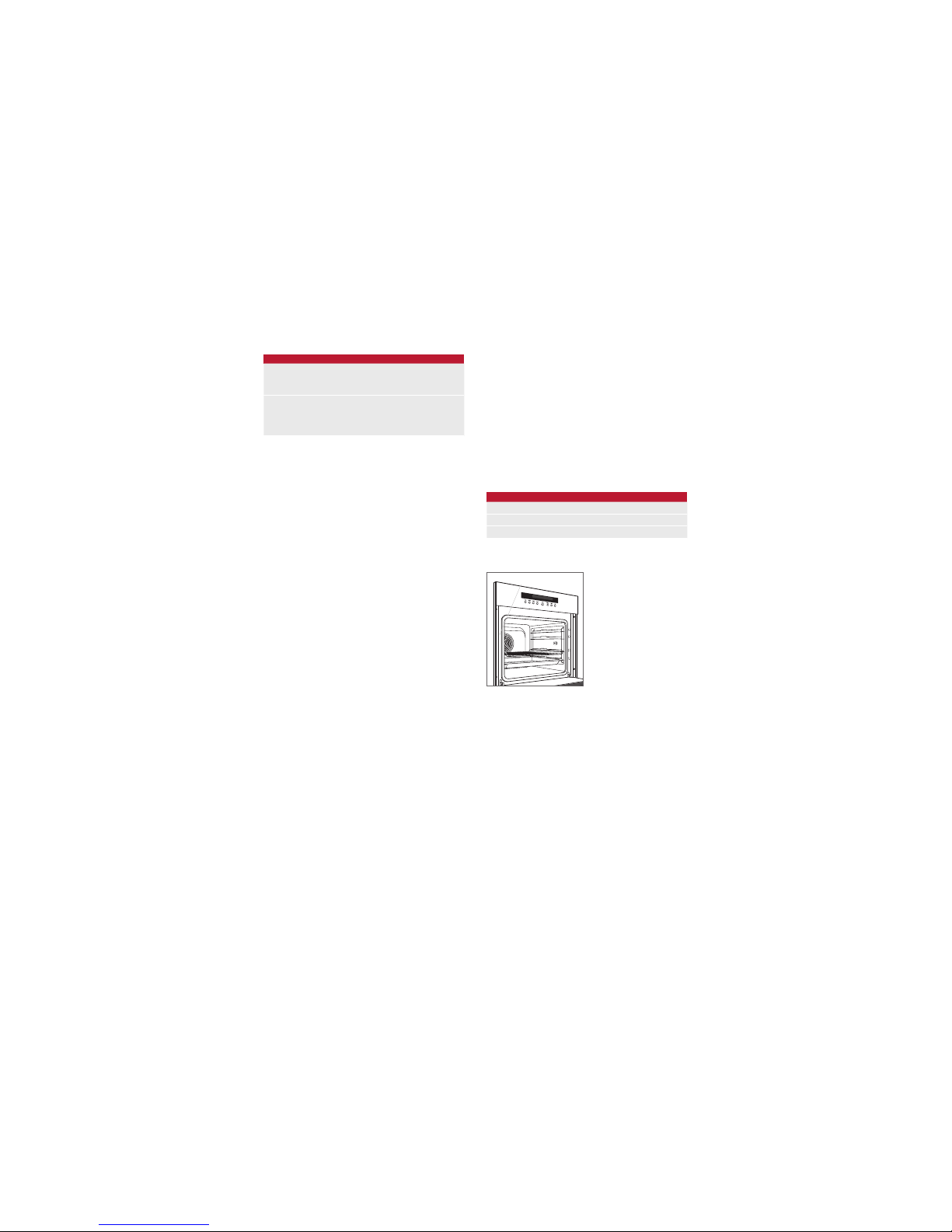

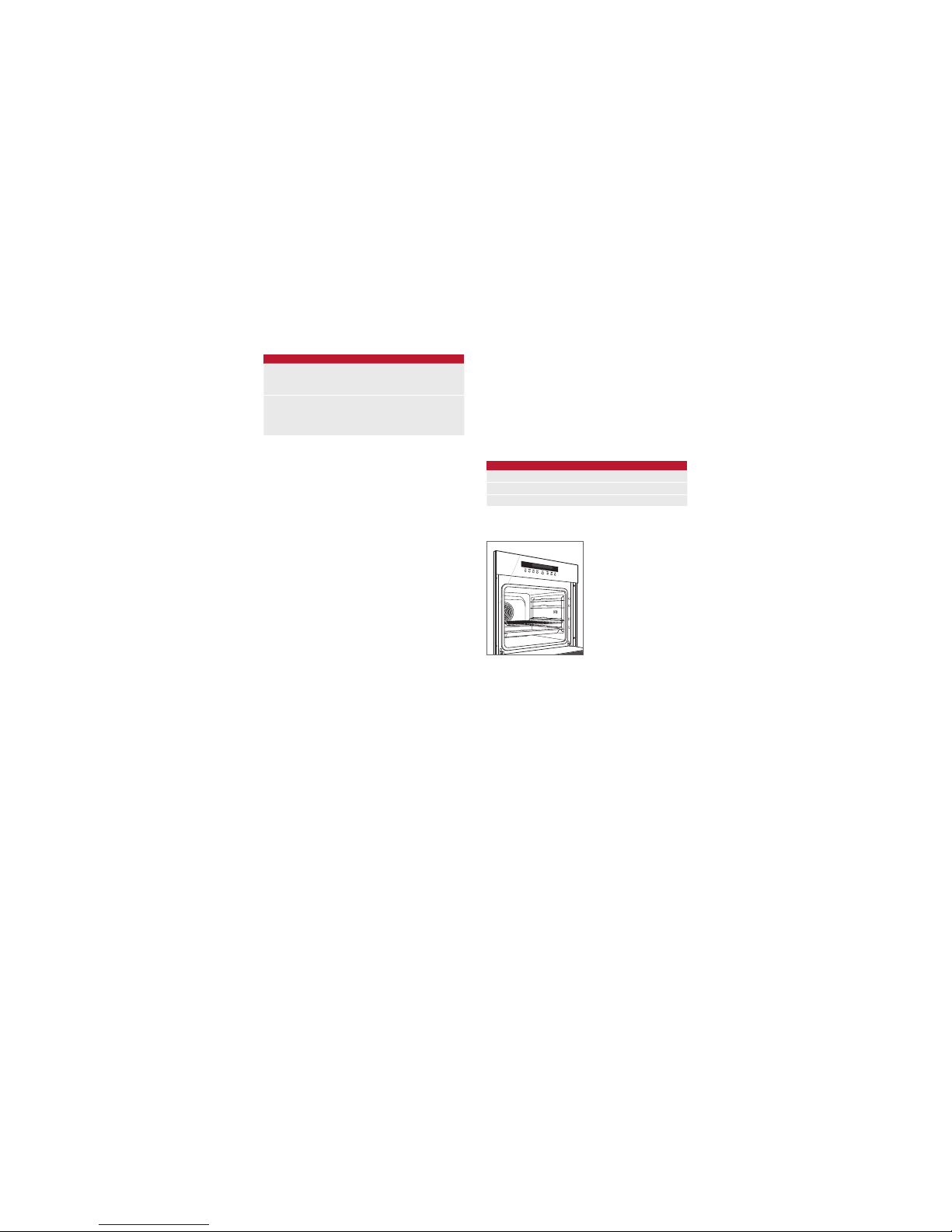

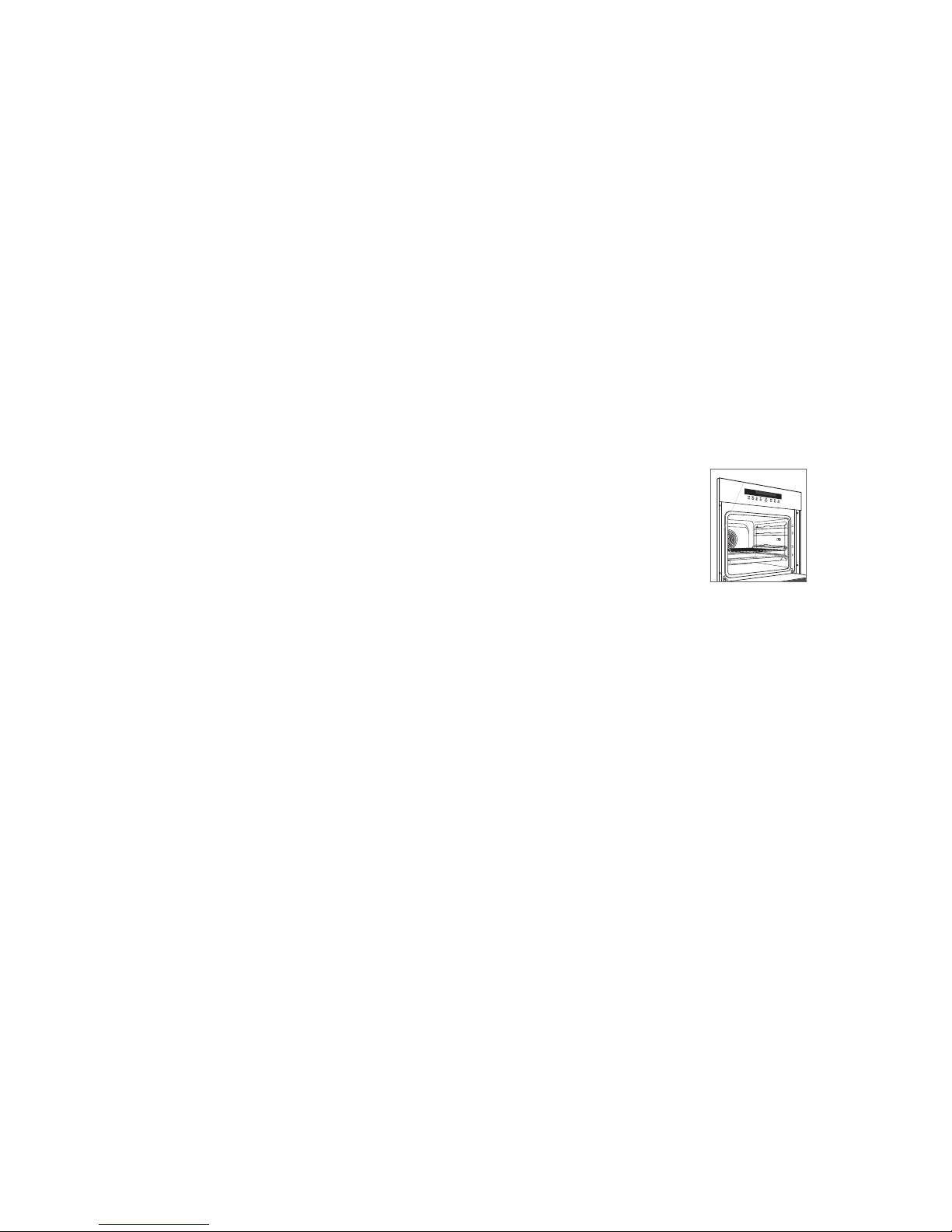

Rating plate location.
RATING PLATE

wolfappliance.com | 3
Electrical
Installation must comply with all applicable electrical codes
and be properly grounded (earthed).
The electrical supply must be placed in an adjacent cabinet
within reach of the 1.8 m power cord. Locate the electrical
supply as shown in the illustrations on the following pages.
A separate circuit, servicing only this appliance is required.
A ground fault circuit interrupter (GFCI) is not recommended
and may cause interruption of operation. Refer to the illus-
tration below for minimum power cord plug clearance.
ELECTRICAL REQUIREMENTS
Electrical Supply 220-240 VAC, 50 Hz
Service 3400 Watts
Power Cord 1.8 m
SPECIFICATIONS
IMPORTANT NOTE: Connection of this appliance should be
through a fused connection unit or a suitable isolator, which
complies with national and local safety regulations. The
on/off switch should be easily accessible after the appli-
ance has been installed. If the switch is not accessible after
installation (depending on country) an additional means of
disconnection must be provided for all poles of the power
supply. When switched off there must be an all pole contact
gap of 3 mm in the isolator switch. This 3 mm contact dis-
connect gap must apply to any isolator switch, fuses and/or
relays according to EN60335.
Installation Requirements
The oven can be installed in a standard or ush inset
application. If a cooktop is being installed above the oven,
a minimum of 6 mm is required between units. Location of
the electrical supply within the oven opening may require
additional cabinet depth.
Finish the edges of the opening. They may be visible when
the door is open.
For standard installations, face trim will overlap stiles and
rails. Refer to the chart.
For ush inset installations, a minimum 3 mm reveal is
required on all sides. To ensure consistent reveals, each
corner of the opening must be exactly 90°.
INSTALLATION REQUIREMENTS
BASE SUPPORT MIN
ICBSO24TE 68 kg
ICBSO2418TE 45 kg
TRIM OVERLAP
Top 6 mm
Bottom 0 mm
Sides 17 mm
Rating plate location.
RATING PLATE

4 | English
SPECIFICATIONS

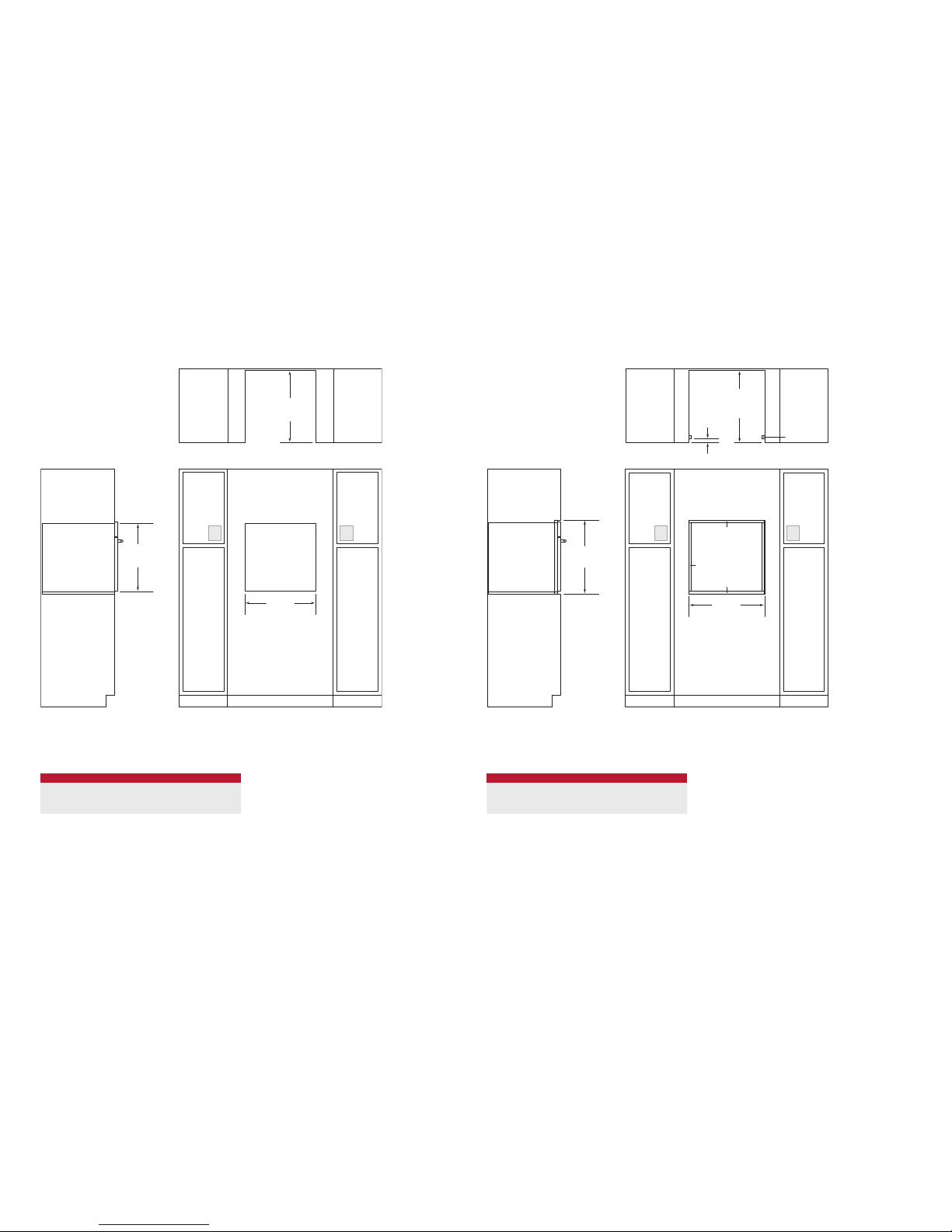

603 mm
FLUSH INSET WIDTH**
FRONT VIEW
SIDE
VIEW
584 mm
FLUSH
INSET
DEPTH
22 mm
*W
ill be visible and should be finished to match cabinetry.
**
Dimension provides minimum reveals.
NOTE: Electrical supply must be located in adjacent cabinet within .9 m of opening.
H
FLUSH INSET
HEIGHT**
10 mm
3 mm
TOP VIEW
EE
21 mm
FINISHED
CLEATS*
61 cm E Series Oven
FLUSH INSET INSTALLATION
61 cm E Series Oven
STANDARD INSTALLATION
前视图侧视图
注：电源必须位于邻近机柜的0.9米开口的范围内。
H
开口高度
572 mm
开口深度
顶视图
562 mm
开口宽度
EE
OPENING HEIGHT
E SERIES OVEN H
ICBSO24TE 591 mm
ICBSO2418TE 449 mm
FLUSH INSET HEIGHT
E SERIES OVEN H
ICBSO24TE 603 mm
ICBSO2418TE 460 mm

wolfappliance.com | 5
INSTALLATION
Preparation
Before moving the oven, protect any nished ooring and
secure the oven door(s) closed to prevent damage.
Use an appliance dolly to move the unit near the opening.
Remove and recycle packing materials. Do not lift or carry
the oven by the door handle.
CAUTION
Do not lift the oven by the door handle. This will
damage the oven door and hinges.
Installation
Place the oven in the opening and slide back partially. Guide
the power cord through the opening of the adjacent cabinet
and slide oven back fully. Verify the power cord is not
trapped between the oven and cabinet wall.
Locate mounting holes on the oven side trim, two on each
side. Drill pilot holes. Use the mounting screws provided to
secure the oven to cabinetry. Refer to the illustration below.
To avoid interference, a 90° door stop may be required for
any appliance or cabinet door installed next to the oven.
CAUTION
Failure to install the mounting screws may cause the
oven to tip forward during use.
MOUNTING
HOLES

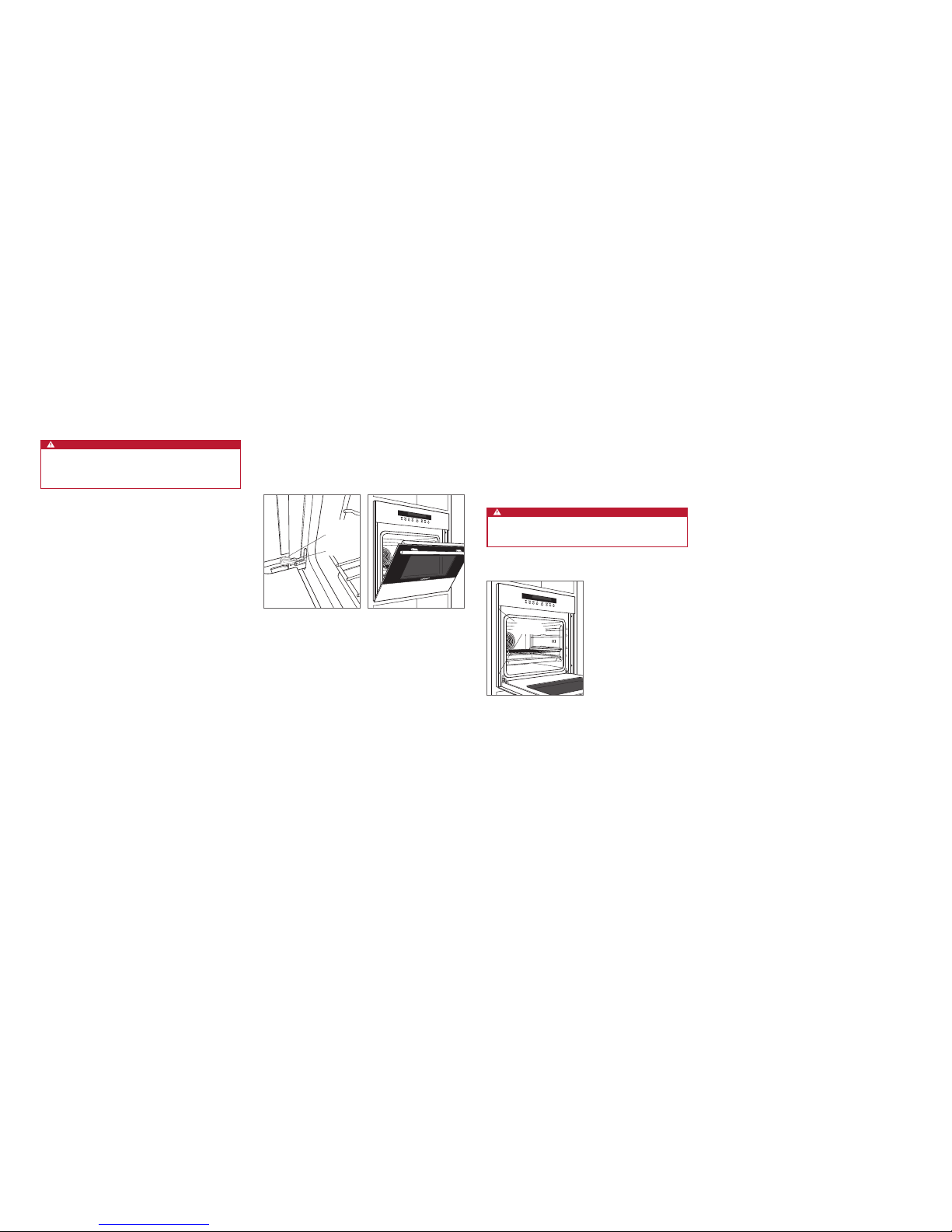

Oven installation.
OVEN DOOR REMOVAL
To remove, open the oven door completely. Rotate both
hinge latches forward to the open position. Close door to
approximately 30° open, then lift up and out. Refer to the
illustrations below.
To reinstall, insert door hinges into the frame openings.
Open the oven door completely and rotate both hinge
latches back to the closed position.
OPEN
POSITION
CLOSED
POSITION

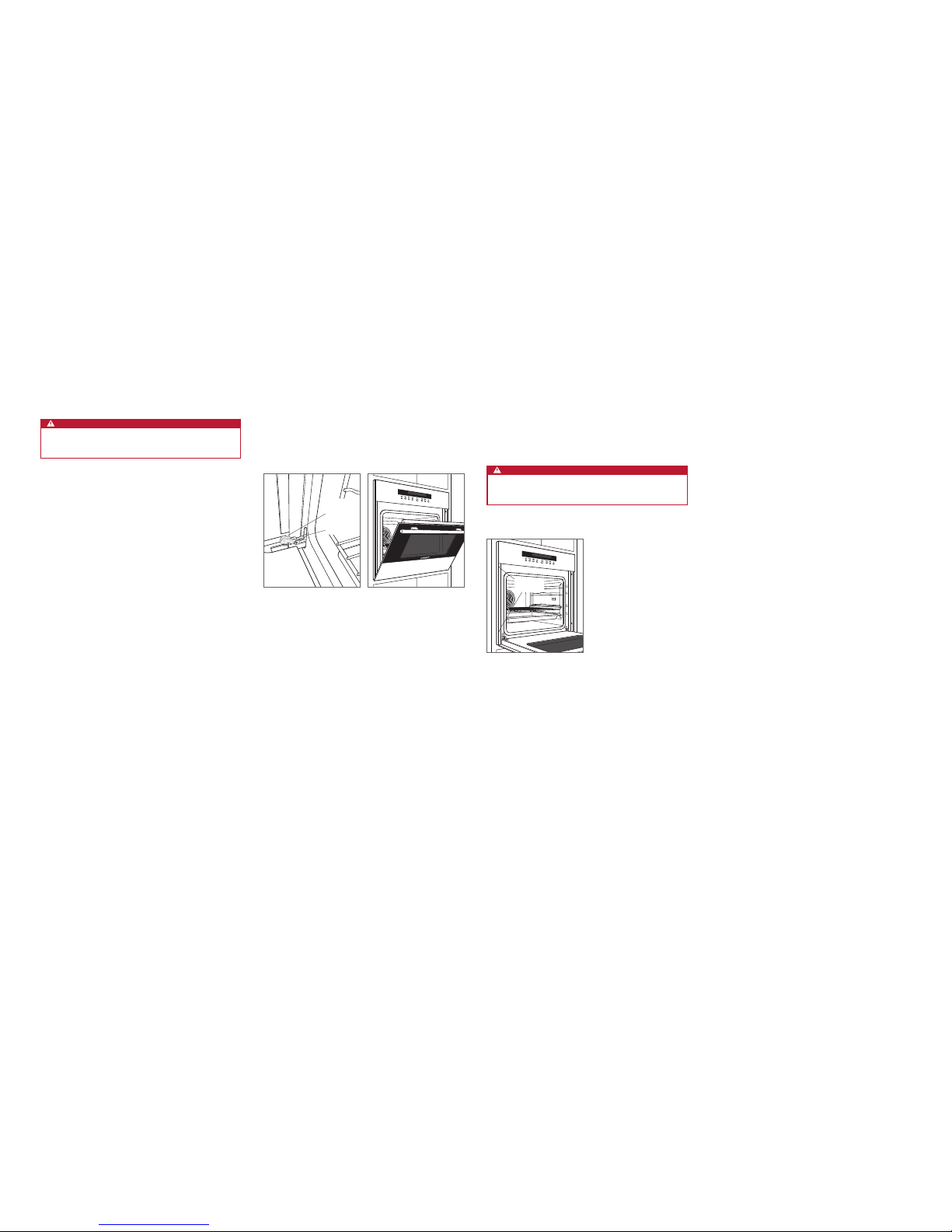

Oven door hinge latch. Door open 30°.
Troubleshooting
IMPORTANT NOTE: If the oven does not operate properly,
follow these troubleshooting steps:
•Verify electrical power is supplied to the oven.
•Verify proper electrical connections.
•If the oven does not operate properly, contact Wolf
factory certied service. Do not attempt to repair the
oven. Wolf is not responsible for service required to
correct a faulty installation.
Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf & Design, Wolf Gourmet, W & Design, red colored knobs, Cove, and Cove & Design, are registered trademarks and service marks of Sub-Zero Group, Inc. and its subsidiaries.
All other trademarks are property of their respective owners in the United States and other countries.

2 | Español
HORNO DE LA SERIE E DE 61 cm
Información del producto
En la placa de datos del producto encontrará información
importante, incluyendo el modelo y el número de serie. La
placa de datos está ubicada en el lado izquierdo del marco
frontal. La puerta del horno debe estar abierta para ver la
placa de datos. Observe la siguiente ilustración.
Si necesita recurrir a un servicio técnico, póngase en con-
tacto con un servicio de Wolf certicado con el modelo y el
número de serie.
Índice
2Hornos de la serie E de 61 cm
3Especicaciones
5Instalación
5Localización y solución de problemas
Las características y especicaciones están sujetas a cam-
bios sin previo aviso.
Nota importante:
Para garantizar que este producto se instala y funciona de
la forma más ecaz y segura posible, tenga en cuenta la
información que se destaca en esta guía:
Cuando aparece NOTA IMPORTANTE, se resalta información
que resulta especialmente importante.
PRECAUCIÓN indica una situación en la que se pueden
sufrir heridas leves o provocar daños al producto si no se
siguen las instrucciones.
AVISO indica el peligro de que se produzcan heridas graves
o incluso la muerte si no se respetan las precauciones.
NOTA IMPORTANTE: conserve estas instrucciones para el
inspector eléctrico local.
Ubicación de la placa de datos.
PLACA DE DATOS

wolfappliance.com | 3
Potencia
La instalación debe cumplir con todas las normativas eléc-
tricas aplicables y debe estar correctamente conectada a
tierra.
La toma eléctrica debe colocarse en un armario contiguo
cerca del cable eléctrico. Ubique la toma eléctrica tal como
se muestra en las ilustraciones de las siguientes páginas.
Se necesita un circuito independiente para esta unidad. No
se recomienda utilizar un interruptor de circuito de fallos de
toma de tierra (GFCI), ya que puede interrumpir el funciona-
miento de la unidad. Consulte en la siguiente ilustración el
espacio libre mínimo para el cable de alimentación.
REQUISITOS ELÉCTRICOS
Suministro eléctrico 220-240 VAC, 50 Hz
Servicio 3400 Vatios
Cable eléctrico 1,8 m
ESPECIFICACIONES
NOTA IMPORTANTE: la conexión de este aparato debe reali-
zarse a una unidad de conexión con fusibles o a un aislador
adecuado, que cumpla con las normativas de seguridad
nacionales y locales. El interruptor de encendido/apagado
debe encontrarse en un lugar accesible después de haber
instalado el aparato. Si no es posible acceder al interruptor
después de la instalación (según el país), se deberá sumi-
nistrar un medio de desconexión adicional para todos los
polos de la alimentación eléctrica. Al estar desconectado,
deberá existir una separación de contacto entre todos los
polos de 3 mm en el interruptor del aislador. Esta sepa-
ración de 3 mm de desconexión de los contactos deberá
aplicarse a cualquier interruptor, fusibles o relés del aislador
según la norma EN60335.
Requisitos de instalación
El horno puede instalarse en una aplicación estándar o de
encastre. Si la placa se va a instalar sobre un horno, es
necesario dejar un espacio mínimo de 6 mm entre las uni-
dades. La ubicación de la toma eléctrica en la cavidad del
horno puede exigir un armario de mayor profundidad.
Remate los bordes de la cavidad, pues son áreas que
pueden resultar muy visibles al abrir la puerta.
Para instalaciones estándar, el contramarco frontal irá
superpuesto sobre los raíles y montantes. Consulte la tabla.
Para instalaciones empotrables, es necesario un margen
mínimo de 3 mm en todos los lados. Para garantizar unos
márgenes consistentes, cada esquina de la cavidad debe
tener exactamente 90º.
REQUISITOS DE INSTALACIÓN
SOPORTE DE LA BASE MÍN.
ICBSO24TE 68 kg
ICBSO2418TE 45 kg
SUPERPOSICIÓN DEL MARCO
Superior 6 mm
Inferior 0 mm
Lados 17 mm
Ubicación de la placa de datos.
PLACA DE DATOS

4 | Español
ESPECIFICACIONES
603 mm
ANCHURA DE INSTALACIÓN
ENCASTRADA**
VISTA FRONTA L
VIST
A LATERAL
584 mm
DE PROFUNDIDAD
DE INSTALACIÓN
ENCASTRADA
22 mm
*Serán visibles y deberán acabarse para que coincidan con los muebles.
**La medida ofrece unos márgenes mínimos.
NOTA: El suministro eléctrico debe estar ubicado en un armario contiguo a 0,9 m de la cavidad
.
H
ALTURA DE
INSTALACIÓN
ENCASTRADA**
10 mm
3 mm
VISTA SUPERIOR
EE
21 mm
LISTONES
ACABADOS*
Horno de la serie E de 61 cm
INSTALACIÓN ENCASTRADA
Horno de la serie E de 61 cm
INSTALACIÓN ESTÁNDAR
VISTA FRONTALVISTA LATERAL
NOTA: El suministro eléctrico debe estar ubicado en un armario contiguo a 0,9 m de la cavidad.
H
ALTURA DE
LA CAVIDAD
572 mm
DE PROFUNDIDAD
DE LA CAVIDAD
VISTA SUPERIOR
562 mm
ANCHO DE CAVIDAD
EE
ALTURA DE LA CAVIDAD
HORNO DE LA SERIE E Alt.
ICBSO24TE 591 mm
ICBSO2418TE 449 mm
ALTURA DE INSTALACIÓN EMPOTRABLE
HORNO DE LA SERIE E Alt.
ICBSO24TE 603 mm
ICBSO2418TE 460 mm

wolfappliance.com | 5
INSTALACIÓN
Preparación
Antes de mover el horno, proteja el acabado del suelo y
mantenga la puerta o puertas cerradas para evitar daños.
Utilice una plataforma rodante para desplazar la unidad
hasta la cavidad. Retire y recicle los materiales de embalaje.
No utilice el asa de la puerta para levantar o trasladar la
puerta del horno.
PRECAUCIÓN
No utilice el asa de la puerta para levantar el horno.
Podría dañar la puerta y las bisagras del horno.
Instalación
Coloque el horno en la cavidad y deslícelo hasta el fondo
parcialmente. Guíe el cable eléctrico por la apertura del
mueble contiguo y deslice el horno hasta el fondo com-
pletamente. Compruebe que el cable eléctrico no queda
atrapado entre el horno y la pared del armario.
Localice los oricios de montaje en el borde lateral del
horno, dos en cada lado. Perfore los oricios guía. Utilice
los tornillos de montaje suministrados para jar el horno a
los muebles de cocina. Observe la siguiente ilustración.
Para evitar interferencias, puede que sea necesario un tope
de 90º para las puertas de cualquier aparato o armario que
esté instalado cerca del horno.
PRECAUCIÓN
Si no se han colocado correctamente los tornillos
de montaje, el horno podría inclinarse hacia delante
durante su funcionamiento.
ORIFICIOS
DE MONTAJE
Instalación del horno
EXTRACCIÓN DE LA PUERTA DEL HORNO
Para extraerla, abra la puerta completamente. Gire los
pasadores de las bisagras hacia adelante hasta la posición
abierta. Cierre la puerta hasta aproximadamente 30º abierta
y, a continuación, tire hacia arriba y hacia fuera. Observe las
siguientes ilustraciones.
Para instalarla de nuevo, inserte las bisagras de la puerta en
las aperturas del marco. Abra la puerta del horno comple-
tamente y gire los pasadores de las bisagras hacia adelante
hasta la posición cerrada.
POSICIÓN
ABIERTA
POSICIÓN
CERRADA
Pasador de la bisagra de la
puerta del horno.
Puerta abierta 30°
Localización y solución de problemas
NOTA IMPORTANTE: si el horno no funciona correctamente,
siga estos pasos de localización y solución de problemas:
•Compruebe que el horno está conectada a la red
eléctrica.
•Compruebe que las conexiones eléctricas son correctas.
•Si el horno no funciona correctamente, póngase en con-
tacto con un servicio de asistencia técnica autorizado
de Wolf. No realice ninguna reparación en el horno. Wolf
no se responsabiliza de las tareas de mantenimiento
que deban realizarse para corregir una instalación
defectuosa.
Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf & Design, Wolf Gourmet, W & Design, los mandos de color rojo, Cove, and Cove & Design son marcas registradas y marcas de servicio de Sub-Zero Group, Inc. y sus liales.
Todas las demás marcas son propiedad de sus respectivos propietarios en los Estados Unidos y en otros países.

2 | Français
FOURS DE LA SÉRIE E 61 cm
Information concernant le produit
Les renseignements importants concernant le produit,
notamment la référence modèle et le numéro de série,
gurent sur la plaque des caractéristiques du produit. La
plaque des caractéristiques est située sur le côté gauche du
cadre de la face avant. Vous devez ouvrir la porte du four
pour voir la plaque des caractéristiques. Reportez-vous à
l‘illustration ci-après.
Si vous devez contacter le service après-vente, contactez
le prestataire agréé par l‘usine Wolf avec les numéros de
modèle et de série.
Table des matières
2Fours de la Série E 61 cm
3Spécications
5Installation
5Dépistage des pannes
Les caractéristiques et spécications peuvent être modiées
à tout moment sans préavis.
Remarque importante
Pour garantir une installation de ce produit aussi sûre et
efcace que possible, veuillez faire particulièrement atten-
tion aux mentions mises en évidence tout au long de ce
guide, notamment :
REMARQUE IMPORTANTE met l‘accent sur un renseigne-
ment particulièrement important.
MISE EN GARDE signale un danger qui pourrait causer une
blessure mineure ou endommager le produit si vous ne
suivez pas les instructions.
AVERTISSEMENT signale un danger qui pourrait causer
des blessures graves voire fatales si vous ne prenez pas
certaines précautions.
REMARQUE IMPORTANTE : Conservez ces instructions pour
l‘électricien local chargé des inspections.
Emplacement de la plaque des
caractéristiques.
PLAQUE DES
CARACTÉRISTIQUES

wolfappliance.com | 3
Électricité
L‘installation doit se conformer à tous les codes électriques
applicables. Elle doit être correctement mise à la terre.
L‘alimentation électrique peut être placée dans un élément
de cuisine adjacent, à portée du cordon d‘alimentation
mesurant 1,8 m. Identiez l‘alimentation électrique comme
indiqué sur les illustrations des pages suivantes. Il est
nécessaire d‘avoir un circuit indépendant, alimentant
uniquement cet appareil ménager. Il n‘est pas recommandé
d‘avoir recours à un disjoncteur différentiel (GFCI) qui
pourrait provoquer l‘interruption du fonctionnement de
l‘appareil. Consultez l‘illustration ci-après pour savoir
combien d‘espace faut-il au moins laisser pour la prise du
cordon électrique.
CONFIGURATION ÉLECTRIQUE
Alimentation électrique 220-240 V c.a., 50 Hz
Service 3400 Watts
Cordon d‘alimentation 1,8 m
SPÉCIFICATIONS
REMARQUE IMPORTANTE : Le branchement de cet appareil
ménager doit se faire par le biais d‘une prise avec fusible
de protection ou un sectionneur adapté conformément à
la règlementation nationale et locale en matière de sécurité
électrique. On doit pouvoir accéder facilement à l‘interrup-
teur une fois l‘appareil ménager installé. Si ce n‘est pas le
cas, il faudra, en fonction de la réglementation en vigueur
dans le pays, fournir un moyen supplémentaire de décon-
necter tous les pôles de l‘alimentation. Une fois déconnecté,
il doit y avoir une distance de 3 mm entre les contacts
des pôles dans le sectionneur. Cet écart de 3 mm entre
les contacts des pôles doit s‘appliquer à tout sectionneur,
fusible ou relais conformément à la norme EN60335.
Exigences relatives à l‘installation
Le four peut être installé en version normale ou avec pan-
neau d‘afeurement. Si une plaque de cuisson est installée
au-dessus du four, il faut laisser au moins 6 mm entre les
appareils. L‘emplacement de l‘alimentation électrique dans
l‘ouverture du four peut exiger une profondeur d‘élément de
cuisine plus importante.
Finissez les bords de l‘ouverture. Ils pourraient être visibles
lorsque la porte est ouverte.
Pour les versions normales, la moulure frontale empiète sur
les montants et les rails. Reportez-vous au tableau.
Pour les versions avec panneaux d‘afeurement, il faut
prévoir au moins 3 mm de tous les côtés. Pour garantir des
espaces constants, chaque coin de l‘ouverture doit être en
angle droit parfait.
EXIGENCES RELATIVES À L‘INSTALLATION
SUPPORT DE LA BASE MIN
ICBSO24TE 68 kg
ICBSO2418TE 45 kg
EMPIÈTEMENT DE LA MOULURE
Haut 6 mm
Bas 0 mm
Côtés 17 mm
Emplacement de la plaque des
caractéristiques.
PLAQUE DES
CARACTÉRISTIQUES

4 | Français
SPÉCIFICATIONS
603 mm
LARGEUR DU PANNEAU
D’AFFLEUREMENT**
VUE DE FACE
VUE LA
TÉRALE
584 mm
PROFONDEUR
DU PANNEAU
D’AFFLEUREMENT
22 mm
*Seront visibles et doivent être finis pour être assortis aux éléments de cuisine.
**Les dimensions tiennent compte des espaces minimums
.
REMARQUE : L’alimentation électrique doit être placée dans un élément adjacent à une distance maximum de 0,9 m de l’ouverture
.
H
HAUTEUR
DU PANNEAU
D’AFFLEUREMENT**
10 mm
3 mm
VUE EN PLAN
EE
21 mm
TASSEAUX
FINIS*
Fours de la Série E 61 cm
INSTALLATION AVEC PANNEAU D‘AFFLEUREMENT
Fours de la Série E 61 cm
INSTALLATION STANDARD
VUE DE FACEVUE LATÉRALE
REMARQUE : L’alimentation électrique doit être placée dans un élément adjacent à une distance maximum de 0,9 m de l’ouverture.
H
HAUTEUR
D’OUVERTURE
572 mm
PROFONDEUR
D’OUVERTURE
VUE EN PLAN
562 mm
LARGEUR D’OUVERTURE
EE
HAUTEUR D‘OUVERTURE
FOUR DE LA SÉRIE E H
ICBSO24TE 591 mm
ICBSO2418TE 449 mm
HAUTEUR DU PANNEAU D‘AFFLEUREMENT
FOUR DE LA SÉRIE E H
ICBSO24TE 603 mm
ICBSO2418TE 460 mm

wolfappliance.com | 5
INSTALLATION
Préparation
Avant de déplacer l‘appareil, protégez le plancher ni et
maintenez la ou les porte(s) fermée(s) pour éviter tout
dommage.
Utilisez un diable spécial appareils ménager pour amener
l‘appareil à l‘ouverture. Retirez et recyclez les matériaux
d‘emballage. Ne soulevez, ni ne portez le four par la poignée
de porte.
MISE EN GARDE
Ne soulevez pas le four par la poignée de porte. Vous
endommageriez la porte et les charnières du four.
Installation
Mettez le four dans l‘ouverture et faites-le glisser partiel-
lement vers l‘arrière. Guidez le cordon électrique dans
l‘ouverture de l‘élément adjacent et enfoncez le four com-
plètement. Assurez-vous que le cordon électrique n‘est pas
piégé entre le four et la paroi de l‘élément.
Repérez les trous de xation sur la moulure latérale du four,
deux de chaque côté. Percez les avant-trous. Utilisez les
vis de montage fournies pour xer le four à l‘élément de
cuisine. Reportez-vous à l‘illustration ci-après.
An d‘éviter toute interférence, un arrêt de porte à 90 degrés
peut être nécessaire pour tout appareil ou porte d‘élément
installé(e) à côté du four.
MISE EN GARDE
Si les vis de xation ne sont pas posées, le four
pourrait basculer pendant son fonctionnement.
TROUS DE
FIXATION
Installation du four.
RETRAIT DE LA PORTE DU FOUR
Pour la retirer, ouvrez complètement la porte du four. Faites
tourner les deux charnières vers l‘avant en position ouverte.
Fermez la porte à un angle d‘environ 30°, puis soulevez vers
le haut et vers l‘extérieur. Reportez-vous aux illustrations
ci-après.
Pour la réinstallation, insérez les charnières de porte dans
les ouvertures du cadre. Ouvrez entièrement la porte du four
et faites tourner les deux loquets de charnière en position
fermée.
POSITION
OUVERTE
POSITION
FERMÉE
Loquet de charnière de la porte
du four.
Angle d‘ouverture de la porte
à 30°
Dépistage des pannes
REMARQUE IMPORTANTE : Si le four ne fonctionne pas
correctement, suivez les étapes de dépistage des pannes
suivantes :
•Vériez si l‘alimentation électrique arrive au four.
•Vériez que les branchements électriques sont bien faits.
•Si le four ne fonctionne pas correctement, contactez
un prestataire agréé par l‘usine Wolf. N‘essayez pas de
réparer le four. Wolf ne peut être tenue responsable des
dépannages requis en raison d‘une mauvaise installation.
Sub-Zero,Sub-Zero& Design, Sub-Zero&SnowakeDesign,Dual Refrigeration, TheLivingKitchen,GreatAmerican Kitchens TheFineArtofKitchen Design, Wolf,Wolf&Design,WolfGourmet,W&Design, la couleurrougecommecelle qui est appliquéeauxboutons,Cove,et Cove &Design,sontdesmarquesdéposéesetdesmarquesdeservicesdeSub-Zero Group,Inc.etdeses liales.
Toutes les autres marques de commerce ont été brevetées par leurs propriétaires respectifs aux États-Unis ou dans d’autres pays.

2 | Italiano
FORNO SERIE E da 61 cm
Informazioni sul prodotto
Importanti informazioni sul prodotto, incluso modello e
numero di serie, si trovano sulla targhetta identicativa del
prodotto. La targhetta identicativa è situata sul lato sinistro
anteriore delle cornice. Per vedere la targhetta identicativa,
è necessario aprire lo sportello del forno. Fare riferimento
alla gura riportata di seguito.
Se si rende necessaria l'assistenza, prendere contatto
con un servizio di assistenza certicato Wolf specicando
modello e numero di serie.
Indice
2Forno serie E da 61 cm
3Speciche
5Installazione
5Risoluzione dei problemi
Le caratteristiche e le speciche sono soggette a modiche
in qualsiasi momento senza obbligo di preavviso.
Nota importante
Per garantire un'installazione e un funzionamento sicuri ed
efcaci del prodotto, prestare attenzione alle seguenti
informazioni evidenziate all'interno della guida:
NOTA IMPORTANTE evidenzia informazioni di particolare
rilievo.
ATTENZIONE indica una situazione in cui possono vericarsi
lesioni e danni di lieve entità al prodotto, in caso di mancata
osservanza delle istruzioni.
AVVERTENZA indica un rischio che potrebbe causare gravi
lesioni o morte in caso di mancata osservanza delle precau-
zioni.
NOTA IMPORTANTE: conservare le istruzioni per l'elettricista
locale.
Posizione della targhetta identi-
cativa.
TARGHETTA IDENTIFICATIVA

wolfappliance.com | 3
Alimentazione elettrica
L'installazione deve essere conforme alle normative elet-
triche vigenti in materia e prevedere un'adeguata linea di
messa a terra.
È possibile posizionare la pesa di alimentazione elettrica in un
pensile adiacente entro la portata del cavo di alimentazione
di 1,8 m. Individuare la presa di alimentazione elettrica come
illustrato nelle gure nelle pagine che seguono. Per questo
elettrodomestico, è necessario predisporre un circuito elet-
trico dedicato. Si sconsiglia l'utilizzo di un interruttore auto-
matico salvavita (GFCI) in quanto potrebbe causare problemi
di funzionamento. Fare riferimento alla gura di seguito per lo
spazio minimo tra cavo di alimentazione e presa.
REQUISITI ELETTRICI
Alimentazione elettrica 220-240 VCA, 50 Hz
Assistenza 3400 Watt
Cavo di alimentazione 1,8 m
SPECIFICHE
NOTA IMPORTANTE: questo elettrodomestico va collegato
all'alimentazione tramite una connessione dotata di fusibili o
un adeguato interruttore di isolamento, conforme alle vigenti
normative di sicurezza nazionali e locali. L'interruttore on/off
deve essere facilmente raggiungibile in seguito all'installa-
zione dell'elettrodomestico. Se dopo l'installazione, l'inter-
ruttore non è accessibile, sarà necessario installare (in base
alle normative del proprio paese) un ulteriore dispositivo per
scollegare tutti i poli dell'alimentazione. Quando è scolle-
gato, tutti i poli all'interno del sezionatore devono presentare
uno spazio libero di contatto di almeno 3 mm. Lo spazio
libero di contatto di 3 mm deve essere rispettato in tutti gli
interruttori di isolamento, fusibili e/o relè in ottemperanza
alla normativa EN60335.
Requisiti di installazione
Il forno è indicato per l'installazione standard o a lo. Se il
piano cottura è installato sopra un forno, occorre lasciare
uno spazio di almeno 6 mm tra i due elettrodomestici. Per
posizionare la presa elettrica all'interno dell'apertura per il
forno, è necessario considerare una profondità aggiuntiva
per il mobile.
Rinire i bordi del vano. Possono infatti essere visibili
quando la porta è aperta.
Per le installazioni standard, la cornice si sovrappone ai
montanti verticali e alle guide. Consultare la tabella.
Per le installazioni a lo, è necessario uno spazio minimo di
3 mm su tutti i lati. Per assicurare uniformità di spazio, ogni
angolo del vano di incasso deve essere esattamente di 90°.
REQUISITI PER L'INSTALLAZIONE
SUPPORTO BASE MIN
ICBSO24TE 68 kg
ICBSO2418TE 45 kg
SOVRAPPOSIZIONE DELLA CORNICE
In alto 6 mm
In basso 0 mm
Ai lati 17 mm
Posizione della targhetta identi-
cativa.
TARGHETTA IDENTIFICATIVA

4 | Italiano
SPECIFICHE
603 mm
LARGHEZZA CON
INSERTI A FILO**
VISTA FRONTALE
VIST
A LATERALE
584 mm
PROFONDITÀ
CON INSERTI
A FILO
22 mm
*Saranno visibili e devono essere rifiniti in modo da abbinarsi ai mobili.
**Le dimensioni forniscono la spaziatura minima
.
NOTA: La presa di alimentazione elettrica deve essere situata in un mobile adiacente entro 0.9 m dal vano incasso.
H
ALTEZZA CON
INSERTI A FILO**
10 mm
3 mm
VISTA DALL'ALTO
EE
21 mm
PROFILI DI
TAMPONATURA*
FINITI
Forno serie E da 61 cm
INSTALLAZIONE A FILO
Forno serie E da 61 cm
INSTALLAZIONE STANDARD
VISTA FRONTALEVISTA LATERALE
NOTA: La presa di alimentazione elettrica deve essere situata in un mobile adiacente entro 0.9 m dal vano incasso.
H
ALTEZZA
VANO INCASSO
572 mm
PROFONDITÀ
VANO INCASSO
VISTA DALL'ALTO
562 mm
LARGHEZZA
VANO INCASSO
EE
ALTEZZA VANO INCASSO
FORNO SERIE E A
ICBSO24TE 591 mm
ICBSO2418TE 449 mm
ALTEZZA CON INSERTI A FILO
FORNO SERIE E A
ICBSO24TE 603 mm
ICBSO2418TE 460 mm

wolfappliance.com | 5
INSTALLAZIONE
Preparazione
Prima di spostare il forno, proteggere i pavimenti niti
e bloccare gli sportelli in posizione chiusa, per evitare
danneggiamenti.
Utilizzare un carrello per elettrodomestici per spostare
l'unità vicino al vano. Rimuovere e smaltire il materiale di
imballaggio. Non sollevare o trasportare il forno usando la
maniglia dello sportello.
ATTENZIONE
Non sollevare il forno prendendolo per la maniglia dello
sportello. Così facendo si rischia di danneggiare il forno
ed i cardini.
Installazione
Posizionare e spingere parzialmente il forno nell'incasso. Far
passare il cavo di alimentazione attraverso l'incasso dell'ar-
madio adiacente e spingere completamente il forno verso il
retro del vano. Controllare che il cavo di alimentazione non
sia rimasto bloccato tra il forno e la parete dell'armadio.
Individuare i fori di montaggio nella cornice laterale del
forno, due ad ogni lato. Praticare i fori pilota. Utilizzare le viti
di montaggio fornite in dotazione e ssare il forno al mobile.
Fare riferimento alla gura riportata di seguito.
Per evitare interferenze, potrebbe essere necessario
disporre di un fermaporte da 90º previsto per le porte degli
elettrodomestici o dei mobili installati in posizione adiacente
al forno.
ATTENZIONE
La mancata installazione delle viti di montaggio può
causare il ribaltamento in avanti del forno durante l'uso.
FORI DI
MONTAGGIO
Installazione del forno.
RIMOZIONE DELLO SPORTELLO DEL FORNO
Per rimuovere lo sportello del forno, aprirlo completamente.
Ruotare in avanti entrambe le alette della cerniera portan-
dole in posizione aperta. Chiudere lo sportello portandolo in
posizione di circa 30°, quindi sollevarlo in alto e fuori dalla
sua sede. Vedere le gure che seguono.
Per reinstallarlo, inserire le cerniere dello sportello negli
appositi slot della cornice. Aprire completamente lo spor-
tello del forno e ruotare entrambe le alette della cerniera
riportandole in posizione chiusa.
POSIZIONE
APERTA
POSIZIONE
CHIUSA
Alette della cerniera dello spor-
tello del forno.
Apertura sportello a 30°
Risoluzione dei problemi
NOTA IMPORTANTE: se il forno non funziona correttamente,
effettuare le seguenti operazioni.
•Vericare l'alimentazione elettrica del forno.
•Vericare la correttezza dei collegamenti elettrici.
•Se il forno non funziona adeguatamente, rivolgersi a un
centro di assistenza autorizzato Wolf. Non tentare di ripa-
rare il forno. Wolf non sarà ritenuta responsabile dell'assi-
stenza richiesta per correggere un'installazione difettosa.
Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf & Design, Wolf Gourmet, W & Design, red colored knobs, Cove e Cove & Design, sono marchi registrati e marchi di servizio di Sub-Zero Group, Inc. e delle sue sussidiarie.
Tutti gli altri marchi registrati sono di proprietà dei rispettivi titolari negli Stati Uniti e in altri paesi.

2 | Deutsch
61-cm-BACKOFEN DER E-SERIE
Produktinformationen
Wichtige Produktinformationen, einschließlich der Modell-
und Seriennummer, sind auf dem Produkttypenschild aufge-
führt. Das Typenschild bendet sich auf der linken Seite des
Vorderrahmens. Die Backofentür muss offen sein, damit das
Typenschild sichtbar ist. Siehe Abbildung unten.
Wenn Serviceleistungen erforderlich sind, setzen Sie sich
mit dem zugelassenen Wolf-Kundendienstzentrum mit der
Modell- und Seriennummer in Verbindung.
Inhaltsverzeichnis
261-cm-Backofen der E-Serie
3Technische Daten
5Installation
5Fehlersuche
Die Leistungsmerkmale und technischen Daten unterliegen
jederzeit Änderungen ohne Vorankündigung.
Wichtiger Hinweis
Um eine möglichst sichere und efziente Installation dieses
Produkts zu gewährleisten, beachten Sie bitte die folgenden
Arten hervorgehobener Informationen in der gesamten
Anleitung:
WICHTIGER HINWEIS hebt Informationen hervor, die beson-
ders wichtig sind.
VORSICHT ist ein Hinweis auf eine Situation, die bei Nicht-
beachtung der Anweisungen zu geringfügigen Personen-
oder Sachschäden führen kann.
ACHTUNG weist auf eine Gefahr hin, die bei Nichtbeachtung
der Anweisungen zu schweren Verletzungen oder zum Tod
führen kann.
WICHTIGER HINWEIS: Bewahren Sie diese Installationsan-
weisungen für den örtlichen Elektroprüfer auf.
Typenschildposition
TYPENSCHILD

wolfappliance.com | 3
Elektrik
Bei der Installation müssen alle geltenden elektrischen
Vorschriften eingehalten werden und die Geräte müssen
ordnungsgemäß geerdet werden.
Die Stromversorgung kann in einem angrenzenden Schrank
innerhalb der Reichweite des 1,8m langen Netzkabels
untergebracht werden. Installieren Sie die Stromversorgung
im Bereich, der in den Zeichnungen auf den folgenden
Seiten dargestellt ist. Außerdem ist ein separater Stromkreis
nur für dieses Gerät erforderlich. Ein FI-Schutzschalter wird
nicht empfohlen und kann den Betrieb unterbrechen.
Den Mindestfreiraum für das Netzkabel entnehmen Sie der
nachstehenden Abbildung.
ELEKTROVORAUSSETZUNGEN
Stromversorgung 220–240 VAC, 50/50 Hz
Versorgung 3400 Watt
Netzkabel 1,8 m
TECHNISCHE DATEN
WICHTIGER HINWEIS: Der Anschluss dieses Geräts sollte
über ein Sicherungsmodul oder einen geeigneten Trenn-
schalter vorgenommen werden, das bzw. der den nationalen
und örtlichen Sicherheitsvorschriften entspricht. Der Ein-/
Aus-Schalter sollte nach der Installation des Geräts leicht
zugänglich sein. Wenn der Schalter nach der Installation
nicht zugänglich ist (je nach Land), muss für alle Pole
der Stromversorgung eine zusätzliche Trennvorrichtung
bereitgestellt werden. Im ausgeschalteten Zustand muss
im Trennschalter ein allpoliger Kontaktabstand von 3 mm
vorhanden sein. Dieser 3-mm-Kontakttrennabstand muss
für alle Trennschalter, Sicherungen und/oder Relais gemäß
EN60335 eingehalten werden.
Installationsvoraussetzungen
Der Backofen kann in einer standardmäßigen oder
bündigen/voll integrierten Ausführung installiert werden.
Wenn ein Kochfeld über dem Backofen installiert wird,
ist zwischen den Geräten ein Mindestabstand von 6 mm
erforderlich. Die Unterbringung der Stromversorgung im
Backofen erfordert eventuell eine zusätzliche Schranktiefe.
Die Kanten der Öffnung müssen endbearbeitet werden.
Sie können sichtbar sein, wenn die Tür geöffnet ist.
Beim Standardeinbau deckt die Umrandung die Ränder und
Schienen ab. Siehe das Diagramm.
Bei bündigen/voll integrierten Installationen ist eine Laibung
von mindestens 3 mm auf allen Seiten erforderlich. Um
einheitliche Laibungen zu gewährleisten, muss jede Ecke
der Öffnung einen Winkel von genau 90° aufweisen.
INSTALLATIONSVORAUSSETZUNGEN
TRAGFÄHIGKEIT DES SOCKELS MIN
ICBSO24TE 68 kg
ICBSO2418TE 45 kg
KANTENÜBERSTAND
Oben 6 mm
Unten 0 mm
Seiten 17 mm
Typenschildposition
TYPENSCHILD

4 | Deutsch
TECHNISCHE DATEN
BÜNDIGE/VOLL
INTEGRIERTE BREITE**
603 mm
VORDERANSICHT
SEITENANSICH
T
BÜNDIGE/VOLL
INTEGRIERTE
TIEFE
584 mm
22 mm
*Sind sichtbar und sollten endbearbeitet sein, damit sie zu den Schränken passen
.
**In den Abmessungen sind Mindestgrößen für die Laibungen enthalten.
HINWEIS: Die Stromversorgung darf in einem angrenzenden Schrank nicht weiter als 90 cm von der Öffnung liegen.
H
BÜNDIGE/VOLL
INTEGRIERTE
HÖHE
**
10 mm
3 mm
DRAUFSICHT
EE
21 mm
ENDBEARBEITETE
SCHLAGLEISTEN*
61-cm-Backofen der E-Serie
BÜNDIGE/VOLL INTEGRIERTE INSTALLATION
61-cm-Backofen der E-Serie
STANDARDINSTALLATION
VORDERANSICHTSEITENANSICHT
HINWEIS: Die Stromversorgung darf in einem angrenzenden Schrank nicht weiter als 90 cm von der Öffnung liegen.
H
ÖFFNUNGSHÖHE
ÖFFNUNGSTIEFE
572 mm
DRAUFSICHT
ÖFFNUNGSBREITE
562 mm
EE
ÖFFNUNGSHÖHE
BACKÖFEN DER E-SERIE H
ICBSO24TE 591 mm
ICBSO2418TE 449 mm
BÜNDIGE/VOLL INTEGRIERTE HÖHE
BACKÖFEN DER E-SERIE H
ICBSO24TE 603 mm
ICBSO2418TE 460 mm
