LEAFPRO™ EN
5
WORX LEAFPRO™ High Capacity Universal
Leaf Collection System
The following compatible brands are
trademarks owned by third parties which may
be registered by their respective owners: Black
& Decker®, Poulan Pro®, Murray®, Poulan®,
Craftsman®, Ryobi®, andToro®.
WARNING: This product can expose
you to chemicals including lead,
phthalate or bisphenol A which are known to
the State of California to cause cancer, birth
defects or other reproductive harm. Wash
your hands after use. For more
information go to
www.P65Warnings.ca.gov.
Table of Contents:
Section 1: Blower/Vac Model Adapter List
Section 2: WORX Brand Models- Universal
Collection System Assembly
Section 3: WORX Brand WG512, WG513,
WG514 Models – LEAFPROTM for WG512,
WG513, WG514 collection system Assembly
Section 4: All Brand Models - Universal
Collection System Assembly
Section 5: Container Installation – LEAFPRO™
Universal Collection
Section 6:Troubleshooting
SECTION 1
Blower/Vac Model Adapter List
Fits All Blower/Vac brands
Fits WORX BrandTURBINE FUSIONTM
Models ONLY (WA4057)
Fits WORX Brand WG512, WG513, WG514
ONLY (WA4058)

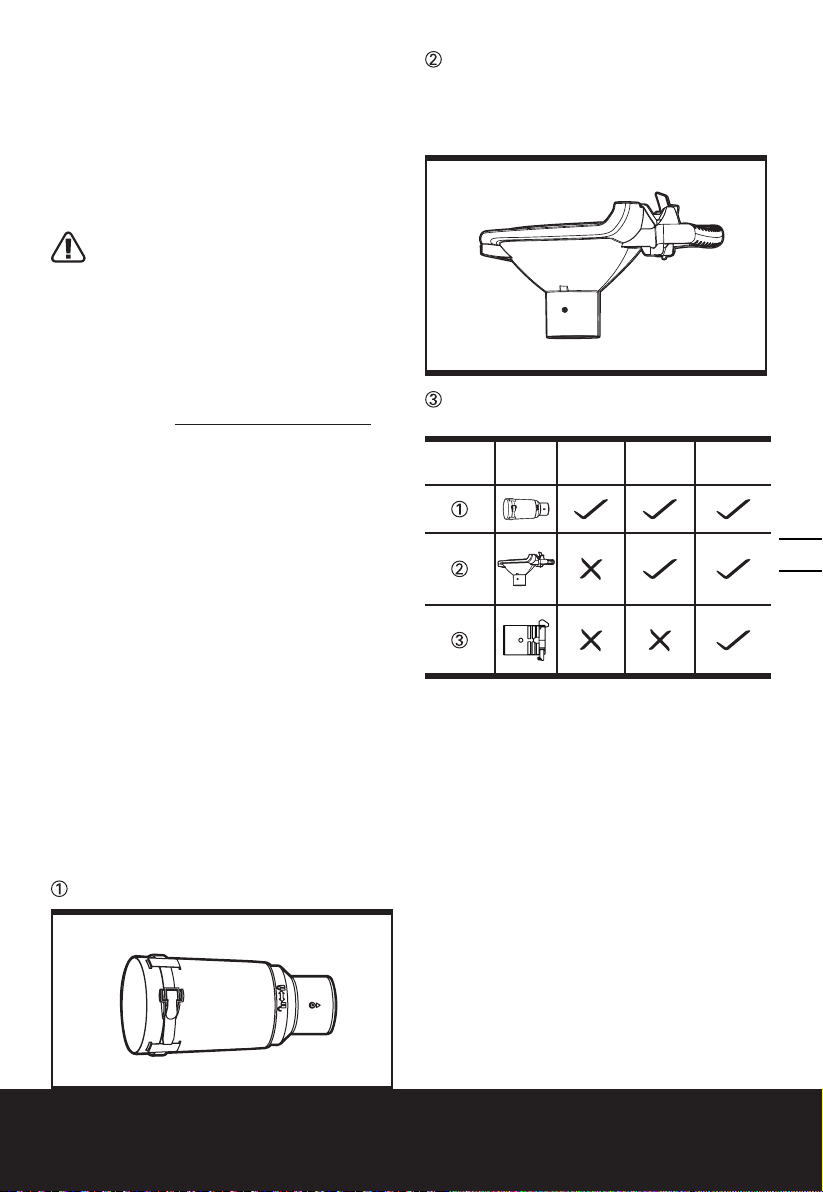

Adapter Pic WA4054.2 WA4057 WA4058
SECTION 2
Assembly: WORX Brand Models -
Universal Collection System
If your blower/vac is not a WORX Brand
Model, then please proceed to Section 3.
Align the arrow, on the Collection System
adapter, to the smaller Locking Peg on the
TRIVAC®vacuum outlet.Then slide the
Collection System adapter over the aligned
Locking Pegs and turn clockwise to lock,
ensuring they are fully secured. No additional
adapter is needed. (Please refer to A1).
To remove the Universal Collection System,
simply reverse the installation steps.
Assembly: WORX Brand TURBINE
FUSIONTM Models ONLY- Universal
Collection System (Please refer to A2)
To assemble LEAFPROTM adapter,
Press the button as shown in Step 1 of A2 to

LEAFPRO™ EN
6
open the vacuum cover. A slot will appear at
the joint of the vacuum cover and machine.
Then Attach theTURBINE FUSIONTM adapter
to the slot as shown in Step 2 of A2. Align
the arrow, on the Collection System adapter,
to the smaller Locking Peg on theTURBINE
FUSIONTM adapter outlet.Then slide the
Collection System adapter over the aligned
Locking Pegs and turn clockwise to lock,
ensuring they are fully secured. No additional
adapter is needed. (See Step 3 of A2).
To remove the Universal Collection System,
simply reverse the installation steps.
CAUTION!
- Avoid Dangerous Environment: It is NOT
RECOMMENDED to vacuum damp or wet
leaves.
- Do not vacuum solid objects such as
carpentry wood blocks, large branches, broken
glass, or pieces of metal and stones.
SECTION 3
Assembly: WORX Brand WG512, WG513,
WG514 Model – LEAFPROTM for WG512,
WG513, WG514 collection system (Refer
to A3)
To assemble LEAFPROTM for WG512, WG513,
WG514 adapter,
Fit the adapter forTRIVACTM models (WG512,
WG513, WG514) onto the collection system
Hose Inlet and then attached the system on
the machine as shown in A3.
Before operation, flip the blow/vac switch into
the vacuum mode.
To remove the Universal Collection System,
simply reverse the installation steps.
SECTION 4
Assembly: All Brand Models - Universal
Collection System
All Brand Models – Choose the “Universal
Fit” adapter (5) and place it onto the Vacuum
Outlet. Please refer to B1-B5.
1. Place the fabric side of the Universal
Adapter over the Vacuum Outlet and slide it on
as far as possible (B1)
2. Pull to tighten the strap and snap the latch
down (B2)
3.Test that the Universal Adapter will not slide
off of the blower/vac outlet
4. If further tightening is needed, then unlatch
the latch button and tighten the strap to
further lock the Universal Adapter. Press the
latch down again and recheck if it will slide
off of the blower/vac outlet (B3). Realign and
repeat these steps if needed.
5. Slide the Collection System adapter over
the aligned Locking Pegs and turn clockwise
to lock, ensure they are fully secured (Please
refer to B5).
Please note: The Universal Adapter may
have space between the Vacuum Outlet and
Adapter Outlet after installation.
To remove the adapter, simply unlatch and
loosen the strap to remove it from the Vacuum
Outlet (Reverse B4).

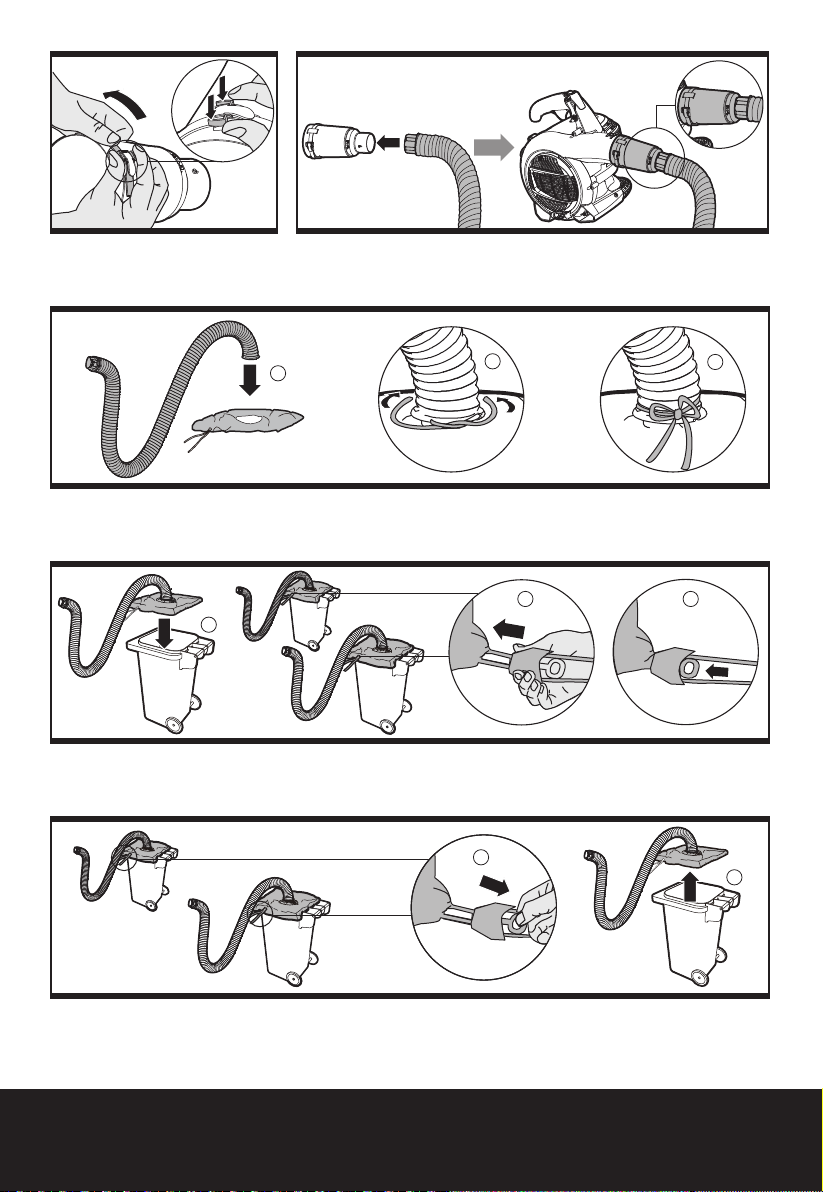

SECTION 5
Assembly: Container Installation -
LEAFPRO™ Universal Collection
(See Fig. C, D, E)
SECTION 6
Assembly: Troubleshooting
NOTE: If you are having a hard time keeping
the cover on the trash can, please try the
following: Cut a notch between the handle and
trash can rim to create a grove for the
cover to rest in.

7
LEAFPRO™ F
Système universel de récupération des feuilles
de grande capacité WORX LEAFPRO™
Les marques compatibles suivantes sont des
marques déposées appartenant à des tiers qui
peuvent être déposées par leurs propriétaires
respectifs: Black & Decker®, Craftsman®,
Poulan®, Poulan Pro®, Murray®, Ryobi®et
Toro®.
AVERTISSEMENT: Ce produit peut
vous exposer à des produits chimiques,
incluant au plomb, au phtalate ou au
bisphénol A, qui sont reconnus dans l'État de
Californie comme pouvant causer un cancer,
des anomalies congénitales ou d'autres
dommages à l'appareil reproducteur.
Assurez-vous de bien vous laver les mains
après usage. Pour en savoir plus, veuillez
consulter le site www.P65Warnings.ca.gov.
TABLE DES MATIÈRES:
Paragraphe 1: Liste des adaptateurs pour les
modèles de souffleur / aspirateur
Paragraphe 2: Assemblage: WORX modèles et
marque - Système de récupération universel
Paragraphe 3: ModèlesWORX de la marque
WG512, WG513, WG514 – LEAFPROTM pour
le montage du système de collecte WG512,
WG513, WG514
Paragraphe 4: Assemblage: Pour tous
les modèles et marques - Système de
récupération universel
Paragraphe 5: Assemblage: Installation du
compartiment de récupération universel -
LEAFPRO™
Paragraphe 6: Guide de dépannage
PARAGRAPHE 1:
Liste des adaptateurs pour les modèles
de souffleur / aspirateur
S'adapte sur tous les souffleurs/aspirateurs
Uniquement compatible avec les modèles
TURBINE FUSIONTM de la marque WORX
(WA4057)
S’adapte à la marque WORX WG512,
WG513, WG514 UNIQUEMENT (WA4058)
Adaptateur Schéma WA4054.2 WA4057 WA4058
PARAGRAPHE 2
Assemblage: WORX modèles et marque -
Système de récupération universel
Si votre aspirateur / souffleur n'est pas un
WORX modèle et marque , veuillez procéder
au paragraphe 3.
Alignez la flèche, sur l'adaptateur du système
de récupération, vers la plus petite goupille
de verrouillage sur la sortie de l'aspirateur
TRIVAC ®. Faites ensuite glisser l'adaptateur
du système de récupération sur les goupilles
de blocage alignées et tournez-le dans le sens
des aiguilles d'une montre pour le verrouiller,
en vous assurant qu'il est solidement fixé.
Aucun adaptateur supplémentaire n'est

8
LEAFPRO™ F
nécessaire (veuillez vous reporter à A1).
Pour enlever le système de récupération
universel, inversez les étapes d'installation.
Assemblage: Modèles TURBINE
FUSIONTM de la marque WORX
uniquement - Système de récupération
universel (veuillez vous reporter à A2)
Pour assembler l'adaptateur LEAFPROTM,
Appuyez sur le bouton comme indiqué dans
l'étape 1 de la section A2 pour ouvrir le
couvercle de l'apirateur. Une fente apparaîtra
au niveau du joint du couvercle et de la
machine. Attachez alors l'adaptateurTURBINE
FUSIONTM à la fente comme indiqué dans
l'étape 2 de la section A2. Alignez la flèche,
sur l'adaptateur du système de récupération,
vers la plus petite goupille de verrouillage sur
la sortie de l'aspirateurTURBINE FUSIONTM.
Faites ensuite glisser l'adaptateur du système
de récupération sur les goupilles de blocage
alignées et tournez-le dans le sens des
aiguilles d'une montre pour le verrouiller, en
vous assurant qu'il est solidement fixé. Aucun
adaptateur supplémentaire n'est nécessaire
(veuillez vous reporter à l'étape 3 de A2).
Pour enlever le système de récupération
universel, inversez les étapes d'installation.
Mise en garde!
—Évitez les ENVIRONNEMENTS DANGEREUX
: Il n'est pas recommandé d'aspirer des
feuilles humides ou mouillés.
— Ne pas aspirer des objets solides comme
des blocs et chutes de bois, de grandes
branches, du verre brisé, des morceaux de
métal ou des pierres.
PARAGRAPHE 3
Assembly: Modèles WORX de la marque
WG512, WG513, WG514 – LEAFPROTM pour
le montage du système de collecte WG512,
WG513, WG514 (VOIR A3)
Pour monter LEAFPROTM pour l’adaptateur
WG512, WG513, WG514,
Fixer l’adapteur pour les modèlesTRIVACTM
(WG512, WG513, WG514) sur le tuyau
d’alimentation du système de collecte puis
fixer le système sur la machine comme illustré
dans A3.
Basculez le commutateur du souffleur/
aspirateur en mode aspiration avant de
l'utiliser.
Pour enlever le système de récupération
universel, inversez simplement les étapes
d'installation.
PARAGRAPHE 4
Assemblage : Pour tous les modèles
et marques – Système de ramassage
universel
Tous les modèles et marques – Choisissez
l'adaptateur "Universel" (5) et insérez-le sur la
bouche de sortie de l'aspirateur. Veuillez vous
reporter à B1-B5.
1. Placez le côté du tissu de l'adaptateur
universel sur la bouche de sortie de
l'aspirateur et faites-le glisser aussi loin que
possible (B1).
2.Tirez sur la courroie pour la serrer, puis
fermez le loquet (B2).
3.Testez l'adaptateur universel pour vous
assurer qu'il ne glisse pas hors de la bouche
de sortie du souffleur / de l'aspirateur.
4. S'il est nécessaire de le resserrer,
déverrouillez le loquet de verrouillage et
serrez la courroie pour verrouiller davantage
l'adaptateur universel. Appuyez sur le loquet
de nouveau et assurez-vous de nouveau s'il
ne glisse pas hors de la sortie du souffleur /
de l'aspirateur (B3). Réalignez et répétez ces
étapes si nécessaire.
5. Faites glisser l'adaptateur du système de
récupération sur les goupilles de verrouillage
alignées et tournez-le dans le sens des
aiguilles d'une montre pour le verrouiller,
en vous assurant qu'il est solidement fixé
(veuillez vous reporter à B5).
Veuillez noter : L'adaptateur universel peut
avoir un espace entre la bouche de sortie de
l'aspirateur et la sortie de l'adaptateur après
l'installation.
Pour retirer l'adaptateur, il suffit de débloquer
et desserrer la courroie pour la retirer de
la bouche de sortie de l'aspirateur (B4 à
l'inverse).

9
LEAFPRO™ F
PARAGRAPHE 5
Assemblage: Installation du
compartiment de récupération universel
– LEAFPRO™ (VOIR Fig. C, D, E)
PARAGRAPHE 6
Assemblage: Guide de dépannage
REMARQUE: Si vous éprouvez certaines
difficultés à garder le couvercle de la poubelle
fermé, essayez ceci: Coupez une fente entre
la poignée et le rebord de la poubelle afin de
créer une rainure et forcer le couvercle à rester
fermé.

10
LEAFPRO™ ES
WORX LEAFPRO™ es un sistema recolector
de hojas universal de alta capacidad.
Las siguientes marcas son compatibles pero
pertenecen a compañías externas por lo que
pueden estar registradas por sus respectivos
dueños: Black & Decker®, Poulan Pro®,
Murray®, Poulan®, Craftsman®, Ryobi®, yToro®.
ADVERTENCIA: Este producto puede
exponerlo a químicos que incluyen
plomo, ftalato, o bisfenol A que se sabe en el
Estado de California que causan cáncer,
defectos de nacimiento u otros daños
reproductivos. Lave sus manos después de
usarlo. Para más información visite
www.P65Warnings.ca.gov.
TABLA DE CONTENIDOS:
Sección 1: Lista de adaptadores para el
modelo de extractor/Aspiradora
Sección 2: Modelos para marca WORX -
Armado del sistema de recolección universal
Sección 3: Modelos WG512, WG513, WG514
marca WORX – LEAFPROTM para Ensamble
de sistema de recolección WG512, WG513,
WG514
Sección 4: Modelos de todas las marcas -
Armado del sistema de recolección universal
Sección 5: Instalación del contenedor –
sistema de recolección universal LEAFPRO™
Sección 6: Solución de problemas
SECCIÓN 1:
Lista de adaptadores para el modelo de
extractor/aspiradora
Funciona con todas las marcas de
extractores/aspiradoras
Se adapta ÚNICAMENTE a los modelos
TURBINE FUSIONTM de la marca WORX
(WA4057)
Se adapta a la marca WORX WG512,
WG513, WG514 ÚNICAMENTE (WA4058)
Adaptador Imagen WA4054.2 WA4057 WA4058
SECCIÓN 2
Armado: Modelos para marca WORX -
Sistema de recolección universal
Si su extractor/aspiradora no es de
Modelo para marca WORX entonces pase
directamente a la sección 3.
Alinee las flechas, que están en el adaptador
del Sistema de Recolección, con la clavija
de la traba del enchufe de laTRIVAC®.
Luego deslice el adaptador del Sistema de
Recolección sobre las clavijas de la traba
alineadas y gírelas en sentido horario para
asegurarse de que estén bien ajustadas. No
hace falta ningún adaptador adicional. (Ver el
paso A1).
Para quitar el sistema de recolección universal

11
LEAFPRO™ ES
siga los pasos de instalación en reversa.
Armado: SÓLO modelo TURBINE
FUSIONTM marca WORX - Sistema de
recolección universal (Ver A2)
Para ensamblar el adaptador LEAFPROTM,
Presione el botón como se muestra en el
Paso 1 de A2 para abrir la cubierta de la
aspiradora. Una ranura aparecerá en la unión
de la cubierta de la aspiradora y la máquina.
Después conecte el adaptadorTURBINE
FUSIONTM a la ranura como se muestra en
el Paso 2 de A2. Alinee las flechas, que están
en el adaptador del Sistema de Recolección,
con la clavija de la traba del enchufe de
laTURBINE FUSIONTM. Luego deslice el
adaptador del Sistema de Recolección sobre
las clavijas de la traba alineadas y gírelas
en sentido horario para asegurarse de que
estén bien ajustadas. No hace falta ningún
adaptador adicional. (Ver el paso 3 de A2).
Para quitar el sistema de recolección universal
siga los pasos de instalación en reversa.
Precaución!
— Evite el Ambiente Peligroso: NO SE
RECOMIENDA aspirar hojas húmedas o
mojadas.
—No aspire objetos sólidos tales como
bloques de madera de carpintería, ramas
grandes, vidrio roto, o piezas de metal y
piedras.
SECCIÓN 3
Assembly: Modelos WG512, WG513,
WG514 marca WORX – LEAFPROTM para
Ensamble de sistema de recolección
WG512, WG513, WG514 (Ver A3)
Para ensamblar LEAFPROTM para el adaptador
WG512, WG513, WG514,
Coloque el adaptador para modelosTRIVACTM
(WG512, WG513, WG514) en la entrada de
la manguera del sistema de recolección y
después conecte el sistema en la máquina
como se muestra en A3.
Antes de la utilización, deslice el interruptor de
soplado/aspirado al modo de aspiradora.
Para quitar el sistema de recolección universal
siga los pasos de instalación en reversa.
SECCIÓN 4
Ensamble: Modelos de todas las marcas
- sistema de recolección universal
Modelos de todas las marcas: Elija el
adaptador de “Diseño universal” (5) y
colóquelo en el enchufe de la aspiradora. Vea
B1-B5
1. Coloque el lado con la tela del Adaptador
Universal sobre el enchufe de la aspiradora y
deslícelo tan lejos como pueda (B1).
2.Tire para sujetar la correa y cierre el pestillo
(B2).
3. Prueba el Adaptador para verificar que no
se deslice y se salga del enchufe del extractor/
aspiradora.
4. Si hace falta ajustarlo más, entonces
desenganche el botón del pestillo y ajuste la
tira para que el Adaptador Universal quede
más trabado. Presione el pestillo hacia abajo
nuevamente y vuelva a verificar si se desliza
y se sale del enchufe del extractor/aspiradora
(B3). Vuelva a alinear y repita los pasos de ser
necesario.
5. Deslice el adaptador del sistema de
recolección sobre las clavijas de trabado y gire
en sentido horario para trabar y asegurarse de
que esté completamente ajustado. (Ver B5)
Tenga en cuenta que luego de la instalación
puede quedar en el Adaptador Universal un
espacio entre el enchufe de la aspiradora y el
enchufe del adaptador.
Para quitar el adaptador, simplemente
destrabe y afloje la tira para quitarla del
enchufe de la aspiradora. (B4 en reversa)
SECCIÓN 5
Armado: Instalación del contenedor –
LEAFPRO™ recolección universal (Véase
C, D, E)
SECCIÓN 6
Armado: Solución de problemas
NOTA: Si encuentra complicado mantener
la cubierta sujeta al contenedor de residuos,
pruebe lo siguiente: Corte una muesca entre
el asa y el borde del contenedor de residuos,
a fin de crear un surco en el que pueda
descansar la cubierta.

Copyright © 2018, Positec. All Rights Reserved.
Copyright © 2018, Positec.Tous droits réservés.
© Derechos reservados 2018, Positec.Todos los derechos reservados.
AR01396100
www.worx.com
