Worx Sonicrafter WX678.9 User manual

WX678 WX678.9
Oscillating Tool
Oszillationswerkzeug
Outil oscillant
Attrezzo ad oscillazione
Herramienta oscilante
Trillende machine
Narzędzie oscylacyjne
Oszcilláló szerszám
Instrument oscilant
Oscilační nástroj
Vibračný nástroj
Ferramenta oscilante
Oscillerande verktyg
Oscilacijsko orodje
P06
P12
P18
P24
P30
P36
P42
P48
P54
P60
P66
P72
P78
P84
EN
D
F
I
ES
NL
PL
HU
RO
CZ
SK
PT
SV
SL

Original instructions EN
Originalbetriebsanleitung D
Notice originale F
Istruzioni originali I
Manual original ES
Oorspronkelijke gebruiksaanwijzing NL
Tłumaczenie oryginalnych instrukcji PL
Eredeti használati utasítás HU
Traducerea instrucţiunilor iniţiale RO
Překlad původních pokynů CZ
Preklad pôvodných pokynov SK
Tradução das instruções originais PT
Översättning av originalinstruktionerna SV
Izvorna navodila SL

12
3
4
5
6
7
2
3
1
2
1
- - -
- - -
=
A B
CD
E1 E2
E3 E4
E5
FG
H I

2
3
1
2
1
- - -
- - -
=
A B
CD
E1 E2
E3 E4
E5
FG
H I

2
3
1
2
1
- - -
- - -
=
A B
CD
E1 E2
E3 E4
E5
FG
H I

Oscillating Tool EN
6
1. HYPERLOCK™ ACCESSORY CLAMPING
LEVER
2.
ON/OFF SWITCH
3. VARIABLE SPEED DIAL
4. VENTING SLOTS
5. UNIVERSAL-FIT ACCESSORY INTERFACE*
6. SMALLER FLANGE (FOR OTHER BRANDS'
SANDING PADS)
7. FLANGE
*Works with other oscillating tool brands'
accessories.
The following compatible brands are
trademarks owned by third parties which may
be registered by their respective owners:
Bosch®, Black & Decker®, Makita®and Fein®.
Not all the accessories illustrated or described
are included in standard delivery.
TECHNICAL DATA
Type WX678 WX678.9 (6-designation of
machinery, representative of high frequency
oscillation tool)
WX678 WX678.9
Voltage 20V Max**
Oscillations speed 5000-20000 /min
Oscillations angle 3.2°
Tool weight 1.4 KG
**Voltage measured without workload. Initial
battery voltage reaches maximum of 20 volts.
Nominal voltage is 18 volts.
NOISE INFORMATION
A weighted sound pressure LpA: 76dB(A)
A weighted sound power LwA: 87dB(A)
KPA& KWA 3.0dB (A)
Wear ear protection when sound
pressure is over 80dB(A)
VIBRATION INFORMATION
Vibration total values (triax vector sum) determined
according to EN 60745:
Typical weighted
vibration
Vibration emission value
ah= 3.57m/s²
Uncertainty K = 1.5m/s²
The declared vibration total value may be used for
comparing one tool with another, and may also be
used in a preliminary assessment of exposure.
WARNING: The vibration emission value
during actual use of the power tool can differ
from the declared value depending on the ways in
which the tool is used dependant on the following
examples and other variations on how the tool is used:
How the tool is used and the materials being cut or
drilled.
The tool being in good condition and well
maintained
The use the correct accessory for the tool and
ensuring it is sharp and in good condition.
The tightness of the grip on the handles and if any
anti vibration accessories are used.
And the tool is being used as intended by its design
and these instructions.
This tool may cause hand-arm vibration
syndrome if its use is not adequately managed.
WARNING:To be accurate, an estimation of
exposure level in the actual conditions of use
should take account of all parts of the operating cycle
such as the times when the tool is switched off and
when it is running idle but not actually doing the job.
This may significantly reduce the exposure level over
the total working period.
Helping to minimize your vibration exposure risk.
ALWAYS use sharp chisels, drills and blades.
Maintain this tool in accordance with these
instructions and keep well lubricated (where
appropriate).
If the tool is to be used regularly then invest in anti
vibration accessories.
Avoid using tools in temperatures of 10oC or less.
Plan your work schedule to spread any high vibration
tool use across a number of days.

Oscillating Tool EN
7
SAFETY INSTRUCTION FOR
CUTTING
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring. Cutting accessory contacting a
"live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.
2. Always wear a dust mask
SAFETY WARNINGS FOR
BATTERY PACK
a) Do not dismantle, open or shred cells or
battery pack.
b) Do not short-circuit a battery pack. Do not
store battery packs haphazardly in a box or
drawer where they may short-circuit each
other or be
short-circuited by conductive materials.
When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects,
that can make a connection from one terminal to
another. Shorting the battery terminals together
may cause burns or a fire.
c) Do not expose battery pack to heat or fire.
Avoid storage in direct sunlight.
d) Do not subject battery pack to mechanical
shock.
e) In the event of battery leaking, do not
allow the liquid to come into contact
with the skin or eyes. If contact has been
made, wash the affected area with copious
amounts of water and seek medical advice.
f) Seek medical advice immediately if a cell or
battery pack has been swallowed.
g) Keep battery pack clean and dry.
h) Wipe the battery pack terminals with a
clean dry cloth if they become dirty.
i)
Battery pack needs to be charged before use.
Always refer to this instruction and use the
correct charging procedure.
j) Do not maintain battery pack on charge
when not in use.
k)
After extended periods of storage, it may
be necessary to charge and discharge
the battery pack several times to obtain
maximum performance.
l) Battery pack gives its best performance
when it is operated at normal room
temperature (20°C ± 5°C).
m) When disposing of battery packs, keep
battery packs of different electrochemical
systems separate from each other.
n) Recharge only with the charger specified
by WORX. Do not use any charger other
than that specifically provided for use with
the equipment. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
o) Do not use any battery pack which is not
designed for use with the equipment.
p) Keep battery pack out of the reach of
children.
q) Retain the original product literature for
future reference.
r) Remove the battery from the equipment
when not in use.
s) Dispose of properly.

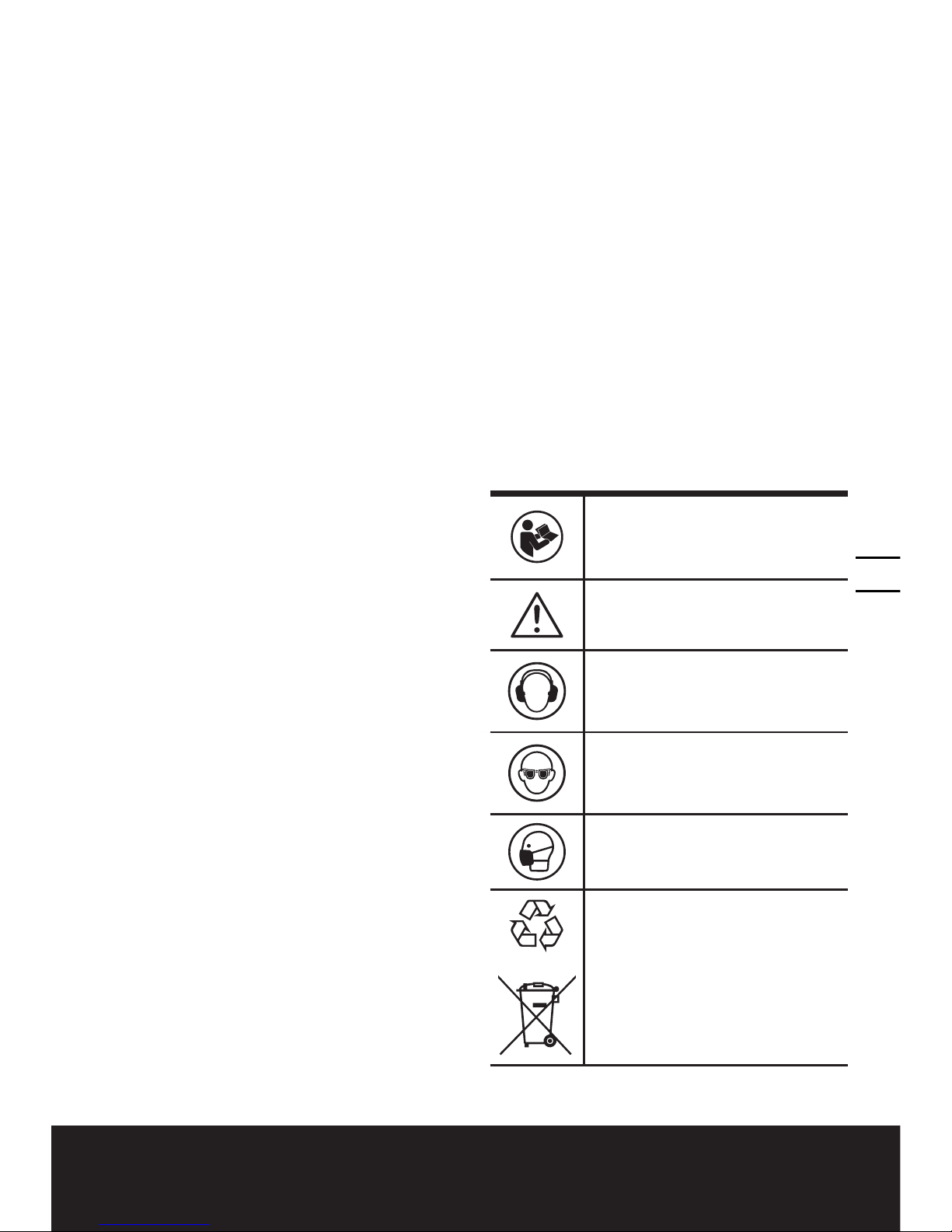

SYMBOLS
To reduce the risk of injury, user
must read instruction manual
Warning
Wear ear protection
Wear eye protection
Wear dust mask
Li-I on
Do not dispose of batteries.
Return exhausted batteries to your
local collection or
recycling point.
Do not expose to rain or water
Do not burn

Oscillating Tool EN
8

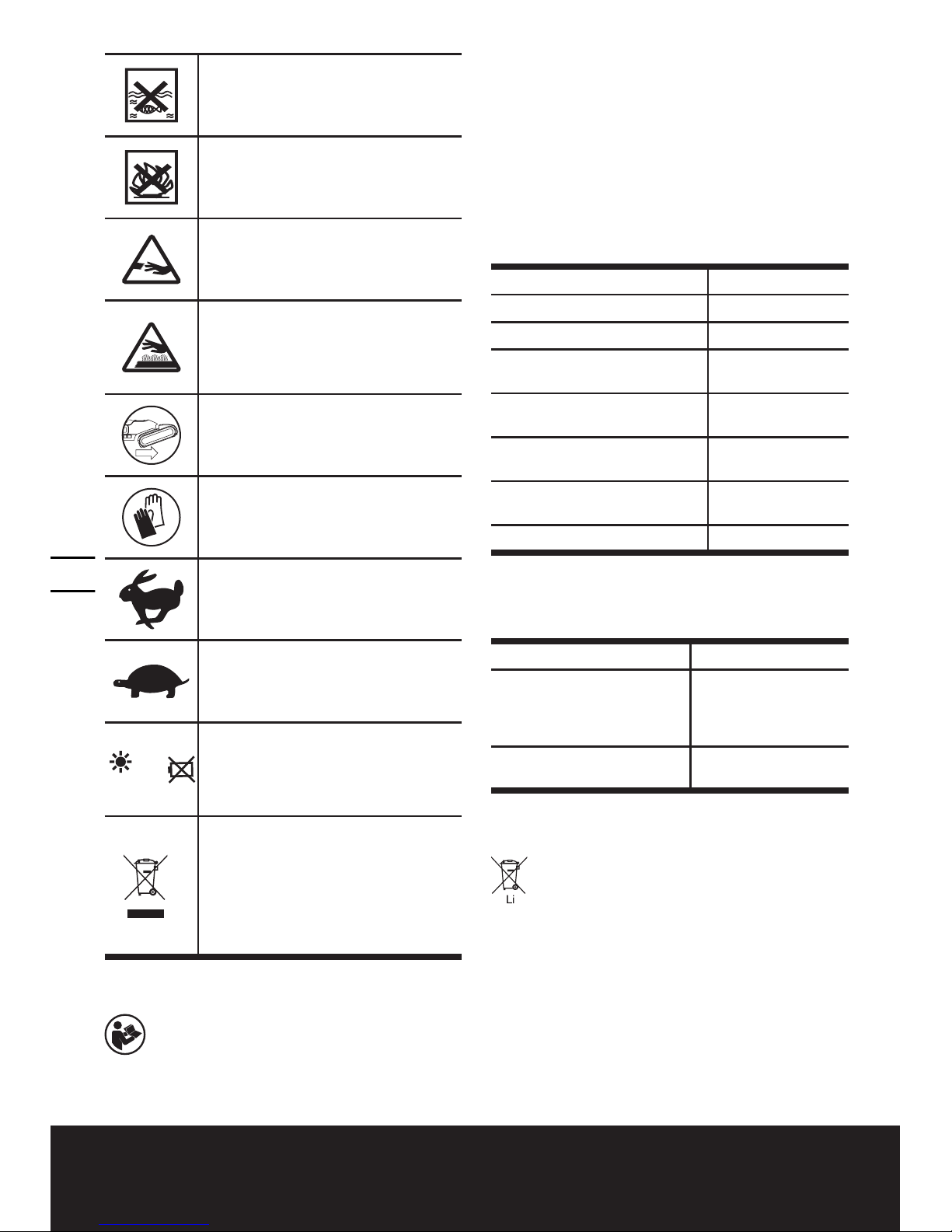

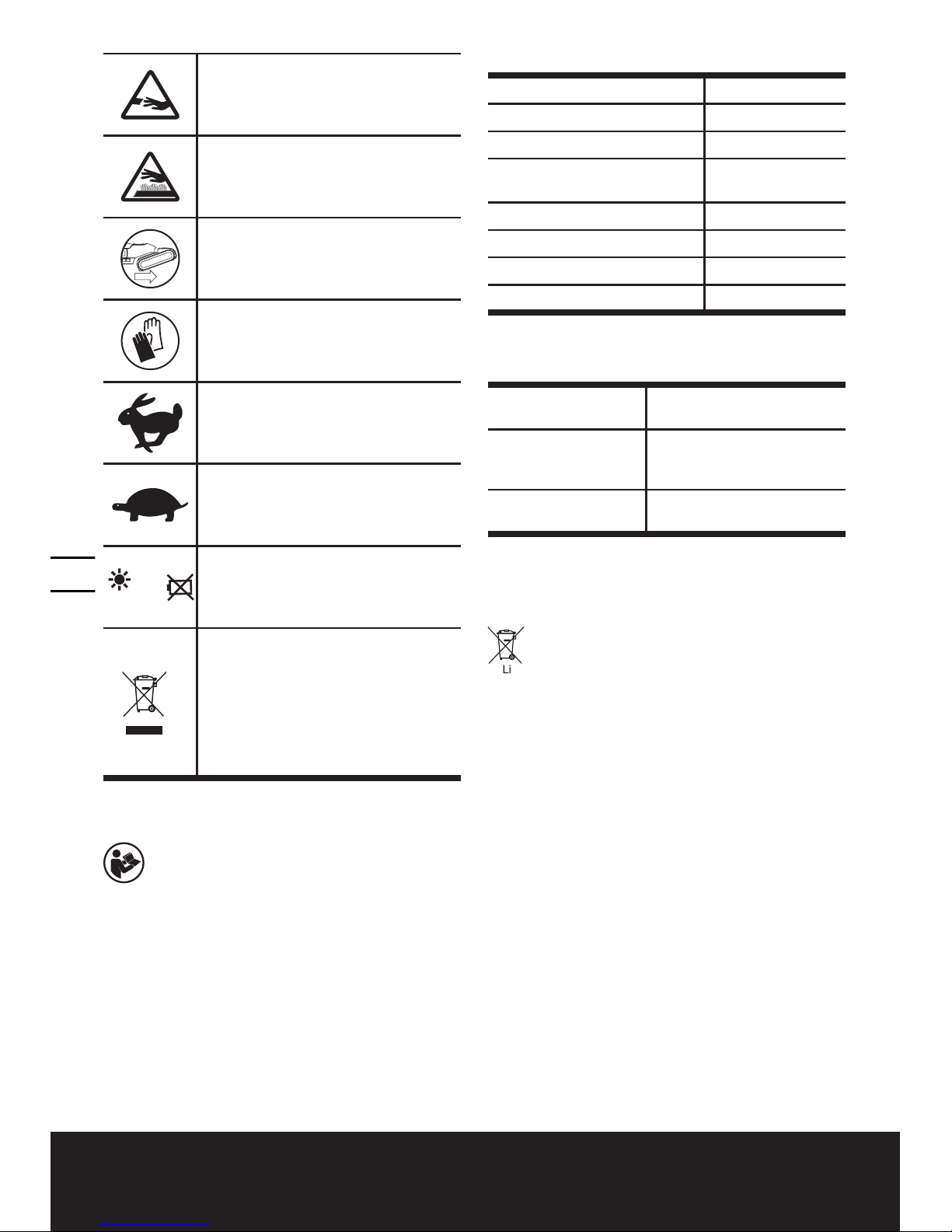

Avoid danger of injury from the
sharp edges of the accessories.
Accessories can become very hot
while working, presenting danger
of burns!
Make sure the battery is
removed prior to changing
accessories.
Wear protective gloves
High oscillation frequency.
Low oscillation frequency.
- - -
- - -
=
LED light is a battery capacity
indicator and will flash when power
gets low .
Waste electrical products should
not be disposed of with household
waste. Please recycle where fa-
cilities exist. Check with your Local
Authority or retailer for recycling
advice.
OPERATING INSTRUCTIONS
NOTE: Before using the tool, read the
instruction book carefully.
INTENDED USE:
The power tool is intended for sawing and
remodelling wooden materials, plastic, plaster,
non-ferrous metals and fasteners (e.g. nails and
clamps) as well as for working on soft wall tiles and
for dry grinding of small surfaces. It is especially
suitable for working close to edges and for flush
cutting.
ASSEMBLY AND OPERATION
Action Figure
Mounting accessories See Fig. A-C
Mounting the sanding sheet See Fig. D
Mounting the suction device
(not supplied) See Fig. E1-E5
Operating the on/off switch See Fig. F
Using the variable speed dial See Fig. G
Remove or install battery pack See Fig. H
LED Light See Fig. I
The Variable Speed Dial can be used to set the
optimum oscillating frequency according to the
accessories used and the respective application.
Oscillation
frequency Application
High oscillation
frequency:
Sanding, Sawing, Rasping
and Polishing Stone and
Metal.
Low oscillation
frequency: Scraping, Polishing Varnishes.
DISPOSAL OF AN
EXHAUSTED BATTERY PACK
To preserve natural resources, please recycle
or dispose of the battery pack properly.This
battery pack contains Lithium batteries. Consult
your local waste authority for information regarding
available recycling and/or disposal options. Discharge
your battery pack by operating your drill, then remove
the battery pack from the drill housing and cover the
battery pack connections with heavy-duty adhesive
tape to prevent short circuit and energy discharge.
Do not attempt to open or remove any of the
components.
WORKING HINTS FOR YOUR
TOOL
If your power tool becomes too hot, especially when
used at low speed, set the speed to maximum and run
it with no load for 2-3 minutes to cool the motor. Avoid
prolonged usage at very low speeds. Always keep the
blade sharp.
Always ensure the workpiece is firmly held or clamped
to prevent movement.
Any movement of the material may affect the quality
of the cutting or sanding finish.
Start your tool before working and turn it off only after
you stop working.

Oscillating Tool EN
9
Do not start sanding without having the sandpaper
fitted.
Do not allow the sandpaper to wear away , it will
damage the sanding pad.The guarantee does not
cover sanding pad wear and tear.
Use coarse grit paper to sand rough surfaces, medium
grit for smooth surfaces and fine grit for finishing
surfaces. If necessary, first make a test run on scrap
material.
Excessive force will reduce the working efficiency
and cause motor overload. Replacing the accessory
regularly will maintain optimum working efficiency.
MAINTAIN TOOLS WITH
CARE
Your power tool requires no additional lubrication
or maintenance.There are no user serviceable parts
in your power tool. Never use water or chemical
cleaners to clean your power tool. Wipe clean with
a dry cloth. Always store your power tool in a dry
place. Keep the motor ventilation slots clean. Keep all
working controls free of dust. Occasionally you may
see sparks through the ventilation slots.This is normal
and will not damage your power tool.
ENVIRONMENTAL
PROTECTION
Waste electrical products should not be
disposed of with household waste. Please
recycle where facilities exist. Check with your
Local Authority or retailer for recycling advice.

Oscillating Tool EN
10
APPLICATION
WARNING: The sawing teeth are very sharp. Do not touch during mounting and application.
The workpiece must be clamped tightly before it is cut.
Pic Description Application
Sawing
Universal Metal/Wood End Cut
Blade
Wood, plastic, fiberglass, nails,
non-ferrous metals, thin sheet
metal, hardened fillers
Standard Wood End Cut Blade Wood, plastic, drywall
Precision Wood Cut Blade Wood, soft plastics
HSS Semicircle Saw Blade
Thin wood, plastic, fiberglass,
non-ferrous metals, thin sheet
metal, hardened fillers, window
glazing
Sanding
Sanding Pad (Perforated) Wood, plastic, hardened fillers
Sanding Finger Pad Wood, plastic, hardened fillers
Rasping
Triangular Carbide Grit Rasp Wood, hardened adhesives, thin
set, masonry
Carbide Rasp (Finger Shaped) Wood, hardened adhesives, thin
set, masonry
Removing
grout
Carbide Grit Semicircle Saw Blade Grout, porous concrete, masonry
Diamond-Coated Semicircle Saw
Blade Ceramic and stone tile, backerboard
Scraping
Rigid Scraper Blade Old paint, hardened adhesives,
caulk, carpet
Flexible Scraper Blade Elastic sealants, paint, adhesive
residues, carpet
We recommend that you purchase your accessories listed in the above list from the same store that sold you the
tool. Refer to the accessory packaging for further details. Store personnel can assist you and offer advice.
NOTE: When plunging and sawing use a slight pendulum motion, to allow sufficient chip removal.
The saw blade lasts longer if the wear is distributed evenly.To ensure an even distribution, loosen the saw blade,
rotate it and retighten firmly.
Cut/Sand with a constant movement and light pressure. \Heavy pressure does not increase the cut/removal rate –
the accessory merely wears faster.

Oscillating Tool EN
11
DECLARATION OF
CONFORMITY
We,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln
Declare that the product,
Description WORX Sonicrafter®
Type WX678 WX678.9 (6-designation of
machinery, representative of high frequency
oscillation tool)
Function Sanding, sawing, rasping, scraping,
polishing
Complies with the following Directives,
2006/42/EC
2011/65/EU
2014/30/EU
Standards conform to:
EN 60745-1, EN 60745-2-4, EN 55014-1, EN
55014-2, EN 61000-3-2, EN 61000-3-3
The person authorized to compile the technical file,
Name: Russell Nicholson
Address: Positec Power Tools (Europe) Ltd
PO Box 6242, Newbury, RG14 9LT, UK
Suzhou 2016/02/19
Allen Ding
Deputy Chief Engineer,Testing & Certification

Oszillationswerkzeug D
13
12
1. UNIVERSAL FITTM ZUBEHÖRSCHNITSTELE
2
. EIN/AUS-SCHALTER
3
. VARIABLER GESCHWINDIGKEIT
4. LÜFTUNGSSCHLITZE
5. UNIVERSELLE ZUBEHÖRSCHNITTSTELLE*
6
.
KLEINER FLANSCH FÜR SCHLEIFPADS
ANDERER MARKEN
7. FLANSCH
Abgebildetes oder beschriebenes Zubehör
gehört teilweise nicht zum Lieferumfang.
* Funktioniert mit dem Zubehör von anderen
oszillierenden Markenwerkzeugen
Die folgenden kompatiblen Marken sind
Warenzeichen, die im Eigentum Dritter
stehen und von den jeweiligen Eigentümern
eingetragen sein können: Bosch®, Black &
Decker®, Makita®and Fein®.
TECHNICAL DATA
Typ WX678 WX678.9 (6-Bezeichnung der
Maschine, Repräsentant des
Hochfrequenz-Multifunktionswerkzeug )
WX678 WX678.9
Nennspannung
20V Max**
Schwingfrequenz 5000-20000 /min
Oscillations angle 3.2°
Gewicht 1.4 KG
**Spannung ohne Arbeitslast gemessen.
Anfangsakkuspannung erreicht maximal 20
Volt. Nennspannung ist 18 Volt.
INFORMATIONEN ÜBER
LÄRM
Gewichteter Schalldruck LpA: 76dB(A)
Gewichtete Schallleistung LwA: 87dB(A)
KPA& KWA 3.0dB (A)
Tragen Sie bei einem Schalldruck
über einen Gehörschutz 80dB(A)
INFORMATIONEN ÜBER
VIBRATIONEN
Vibrationsgesamtmesswertermittlung gemäß
EN60745:
Typischer
gewichteter
Vibrationswert
Vibrationsemissionswert
ah= 3.57m/s²
Unsicherheit K = 1.5m/s²
Der angegebene Gesamtvibrationswert kann zum
Vergleich eines Werkzeugs mit einem anderen
und auch zur vorläufigen Expositionsbewertung
verwendet werden.
WARNUNG: Der Vibrationsemissionswert
kann während des tatsächlichen Gebrauchs des
Elektrowerkzeugs vom angegebenen Wert abweichen,
je nachdem, wie das Werkzeug gemäß folgenden
Beispielen und weiteren Verwendungsmöglichkeiten
eingesetzt wird:
Anwendung des Werkzeugs und der zu schneidenden
oder schleifenden Materialien.
Der Pflege- und Wartungszustand des Werkzeugs.
Die Verwendung des richtigen Zubehörs und dessen
Schärfe und Zustand.
Die Festigkeit der Handgriffe und die Benutzung von
Antivibrationszubehör.
Der bestimmungsgemäß eund diesen Anweisungen
entsprechende Gebrauch.
Wird dieses Werkzeug nicht angemessen
gehandhabt, kann es zum Auftreten des Hand-
Arm-Vibrationssyndroms kommen.
WARNUNG: Sie sollten die tatsächlichen
Arbeitsabschnitte genau ermitteln, um so den
Belastungsrad abzuschätzen. Auf diese Weise kann
der Belastungsgrad während der gesamten
Arbeitszeit möglicherweise wesentlich gemindert
werden.
So minimieren Sie das Risiko, dem Sie bei
Vibrationen ausgesetzt sind.
Verwenden Sie IMMER scharfe Meißel, Bohrer und
Sägeblätter.
Pflegen Sie dieses Werkzeug den Anweisungen
entsprechend und achten Sie stets auf eine gutes
Einfetten (wo erforderlich).
Bei regelmäßiger Verwendung von Elektrowerkzeug
sollten Sie in Antivibrationszubehör investieren.
Vermeiden Sie den Einsatz von Werkzeugen bei
Temperaturen von 10ºC oder darunter.
Erstellen Sie einen Arbeitsplan, um die Verwendung
von hochvibrierenden Werkzeugen auf mehrereTage
zu verteilen.

Oszillationswerkzeug D
13
12
SICHERHEITSHINWEISE
ZUM SCHNEIDEN
1. Halten Sie das Werkzeug an den isolierten
Griffen, wenn die Gefahr besteht, dass Sie
beim Arbeiten in Wänden, Decken usw.
verborgene Leitungen oder das Netzkabel
berühren könnten. Metallteile am Werkzeug,
die mit stromführenden Drähten in Berührung
kommen, werden selbst stromführend und
können der Bedienperson einen elektrischen
Schlag versetzen.
2. Tragen Sie immer eine Staubmaske.
SICHERHEIT HINWEISE
FÜR AKKUPACK
a) Zellen bzw. Akkupack nicht zerlegen,
öffnen oder zerdrücken.
b) Akkupack nicht kurzschließen. Akkupacks
nicht wahllos in einer Schachtel oder
Schublade aufbewahren, wo sie einander
kurzschließen oder durch andere
leitfähige Materialien kurzgeschlossen
werden könnten. Bei Nichtverwendung des
Akkupacks ist dieses von Metallgegenständen
fernzuhalten, wie etwa Büroklammern,
Münzen, Nägeln, Schrauben oder anderen
kleinen Metallgegenständen, wo sich die
Batterieklemmen berühren könnten. Das
Kurzschließen der Batterieklemmen kann
Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder
Feuer aussetzen. Lagerung in direktem
Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen
aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku
austritt, darf diese nicht in Kontakt mit
der Haut oder den Augen kommen. Sollte
dies dennoch geschehen, den betroffenen
Bereich sofort mit viel Wasser spülen und
einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder
eines Akkupacks muss sofort ein Arzt
herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks
schmutzig werden, diese mit einem
sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen
werden. Immer dieses Anweisungen
beachten und den korrekten Ladevorgang
ausführen.
j) Akkupack bei Nichtverwendung nicht
längere Zeit aufladen lassen.
k) Nach längerer Lagerung des Gerätes ist es
eventuell notwendig, die Zellen oder das
Akkupack mehrere Male aufzuladen und
zu entladen, um eine optimale Leistung zu
erhalten.
l) Akkupacks funktionieren bei normaler
Zimmertemperatur (20°C ± 5°C) am besten.
m) Beim Entsorgen von Akkupacks
sollten Akkupacks mit verschiedenen
elektrochemischen Systemen voneinander
getrennt gehalten werden.
n) Nur mit dem von WORX bezeichneten
Ladegerät aufladen. Kein Ladegerät
verwenden, das nicht ausdrücklich für den
Gebrauch mit dem Gerät vorgesehen ist. Ein
Ladegerät, das für eine bestimmte Art von
Akkupackgeeignet ist, kann bei Verwendung
mit einem anderen Akkupack eine Brandgefahr
darstellen.
o) Kein Akkupack verwenden, das nicht für
den Gebrauch mit dem Gerät vorgesehen
ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum
späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem
Gerät nehmen.
s) Ordnungsgemäß entsorgen.
SYMBOLE
Zur Reduzierung der
Verletzungsgefahr bitte die
Bedienungsanleitung
durchlesen.
WARNUNG
Tragen Sie einen Gehörschutz.
Tragen Sie eine Schutzbrille.
Tragen Sie eine Staubmaske.
Li-I on
Akku nicht in den
Haushaltsmüll geben. Bringen Sie
den leeren Akku zu Ihrer lokalen
Sammel- oder
Recyclingstelle.

Oszillationswerkzeug D
15
14
Vor Regen und Feuchtigkeit schützen.
Nicht verbrennen.
Vermeiden Sie
Verletzungsgefahren durch scharfe
Kanten des Zubehörs.
Das Zubehör kann bei der Arbeit
sehr heiß werden und Verbren-
nungsgefahren
verursachen!
Stellen Sie sicher, dass der Akku
vor dem Wechseln des Zubehörs
entfernt wird.
Tragen Sie Schutzhandschuhe.
Hohe Schwingungsfrequenz.
Niedrige Schwingungsfrequenz.
- - -
- - -
=
Die LED-Leuchte ist eine
Batteriestatusanzeige und blinkt,
wenn der Akku schwach wird.
Elektroprodukte dürfen nicht mit
dem normalen Haushaltsmüll ents-
orgt werden, sondern sollten nach
Möglichkeit zu einer Recyclingstelle
gebracht werden. Ihre zuständigen
Behörden oder Ihr Fachhändler
geben Ihnen hierzu gerne Auskunft.
HINWEISE ZUM BETRIEB
HINWEIS: Lesen Sie das Handbuch vor
Inbetriebnahme des Werkzeuges sorgfältig
durch.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Elektrowerkzeug ist bestimmt zum Sägen und
Trennen von Holzwerkstoffen, Kunststoff, Gips,
Nichteisen-Metallen und Befestigungselementen
(z.B. Nägel, Klammern) sowie zum Bearbeiten von
weichen Wandfliesen und zum trockenen Schleifen
kleiner Flächen. Es ist besonders zum randnahen
und bündigen Arbeiten geeignet.
MONTAGE UND BEDIENUNG
Massnahme Abbildung
Montagezubehör Siehe Abb. A-C
Montage des Sandblechs Siehe Abb. D
Staubabsaugung Anbringen
(nicht mitgeliefert)
Siehe Abb. E1-E5
Bedienen des Ein-/Aus-
Schalters Siehe Abb. F
Nutzung des variablen
Drehzahlreglers Siehe Abb. G
Entnehmen oder Einsetzen des
Akkupacks Siehe Abb. H
LED-Leuchte Siehe Abb. I
Der variable Drehzahlregler kann verwendet
werden, um die optimale Schwingungsfrequenz
gemäß der verwendeten Zubehörteile und der
jeweiligen Anwendung einzustellen.
Schwingungsfrequenz Anwendung
Hohe
Schwingungsfrequenz:
Schleifen, Sägen,
Raspeln und
Polieren von Steinen
und Metall.
Niedrige
Schwingungsfrequenz: Schaben, Lacke schleifen.
ENTSORGUNG VON AKKUS
Der Umwelt zuliebe sollten Sie ausgediente
Akkus vorschriftsmäßig entsorgen oder
einem Recycling zuführen. Der Akku enthält
Lithiumbatterie. Erkundigen Sie sich bei Ihrer lokalen
Abfallentsorgungsstelle über bestehende Recycling-
und/oder Entsorgungsmöglichkeiten. Entleeren Sie
den Akku in der Kreissäge und nehmen Sie ihn dann
heraus. Kleben Sie die metallischen Anschlüsse
des Akkus mit Industrieklebeband ab, um zu
verhindern, dass durch einen Kurzschluss des Akkus
Energie freigesetzt wird. Versuchen Sie unter keinen
Umständen, eine der Komponenten zu entfernen oder
zu öffnen.

Oszillationswerkzeug D
15
14
TIPPS ZUR ARBEIT MIT
IHREM WERKZEUG
Ist Ihr Elektrowerkzeug zu heiss geworden,
insbesondere während der Arbeit bei niedriger
Geschwindigkeit, stellen Sie die maximale
Geschwindigkeit ein und lassen Sie es 2-3 Minuten
lang unbelastet laufen, um den Motor abzukühlen.
Vermeiden Sie längere Arbeiten bei niedrigen
Geschwindigkeiten. Achten Sie immer auf ein
scharfes Sägeblatt.
Das Werkstück muss bei allen Arbeiten sicher
befestigt oder festgeklemmt werden, damit es nicht
verrutschen kann.
Jegliche Bewegung des Materials kann die
Qualität des Schnittes oder der Schleifausführung
beeinträchtigen.
Starten Sie IhrWerkzeug vor der Arbeit und schalten
Sie es nur aus, nachdem Sie aufgehört haben zu
arbeiten.
Verwenden Sie das Gerät niemals ohne Schleifpapier.
Das Schmirgelpapier darf nicht komplett abgenutzt
werden, denn sonst wird der Schleifteller beschädigt.
Die Garantie umfasst nicht den Verschleiss des
Schleiftellers.
Verwenden Sie kleine (grobe) Körnungen für
raue Oberflächen, mittlere Körnungen für
bereits geglättete Oberflächen und hohe (feine)
Körnungen für die Endbearbeitung der Oberfläche.
Gegebenenfalls sollten Sie zuerst einenTest auf
einem Probestück ausführen.
Zu große Kraftanwendung mindert die Arbeitseffizienz
und führt zur Überlastung des Motors. Regelmäßiges
Ersetzen des Zubehörs sorgt stets für eine optimale
Arbeitseffizienz.
WARTUNG
Ihr Werkzeug benötigt keine zusätzliche Schmierung
oder Wartung. Es enthält keineTeile, die Sie warten
müssen. Reinigen Sie Ihr Werkzeug niemals mit
Wasser oder chemischen Loesungsmitteln. Wischen
Sie es mit einem trockenenTuch sauber. Lagern
Sie Ihr Werkzeug immer an einem trockenen Platz.
Sorgen Sie dafür, dass bei staubigen Arbeiten die
Lüftungsöffnungen frei sind. Falls es erforderlich sein
sollte, den Staub zu entfernen, trennen Sie zuerst
das Elektrowerkzeug vom Stromversorgungsnetz.
Verwenden Sie nichtmetallische Objekte zum
Entfernen von Staub und vermeiden Sie das
Beschädigen innererTeile. Gelegentlich sind durch die
Lüftungsschlitze hindurch Funken zu sehen. Dies ist
normal und wird Ihr Werkzeug nicht beschädigen.
UMWELTSCHUTZ
Elektroprodukte dürfen nicht mit dem
normalen Haushaltsmüll entsorgt werden,
sondern sollten nach Möglichkeit zu einer
Recyclingstelle gebracht werden. Ihre zuständigen
Behörden oder Ihr Fachhändler geben Ihnen hierzu
gerne Auskunft.

Oszillationswerkzeug D
17
16
ANWENDUNG
WARNUNG: Die Sägezähne sind sehr scharf. Bei Montage und Anwendung nicht berühren.
Das Werkstück muss vor dem Schneiden festgespannt werden.
Abb. Name Anwendung
Sägen
Universalklinge Holz, Plastik, Fiberglas, Nägel, nicht-eiserne Metalle, dünnes
Metallblech, gehärtete Füllstoffe
Vornschneideklinge Holz, Plastik, Gipskarton
Präzisions-Holzsägeblatt Holz, weiche Kunststoffe
HSS Segmentsägeblatt Holz, Plastik, Fiberglas, nicht- eiserne Metalle, dünnes
Metallblech, gehärtete Füllstoffe
Schleifen
Schleifpapierfolie Holz, Plastik,
gehärtete Füllstoffe
Schleifausatz Holz, Plastik,
gehärtete Füllstoffe
Raspeln
Dreieckige Raspel Holz, gehärtete Klebstoffe,
Keramik, Mauerwerk
Finger-Raspel Holz, gehärtete Klebstoffe,
Keramik, Mauerwerk
Mörtel
entfernen
Karbid-Sandstrahlklinge Schrot, poröser Beton, Mauerwerk
Diamant-Sandstrahlklinge Keramik und Steinfliesen,
Rigipsplatte
Schaben
Fester Kratzer Alte Farbe, gehärtete Klebstoffe
und Kitt,Teppich
Flexibler Abkratzer Elastische Dichtungsmittel, Farbe,
Klebstoffreste,Teppich
Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr
Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch
Ihr Fachhändler berät Sie gerne.
HINWEIS: Beim Eintauchen und Sägen mit einer leichten Pendelbewegung für eine ausreichende
Spanabfuhr sorgen.
Das Sägeblatt hält länger, wenn es gleichmäßig abgenutzt wird. Dazu das Sägeblatt lösen, etwas
weiterdrehen und wieder festspannen.
Schneiden/Schleifen Sie mit gleichmäßigen Bewegungen und leichtem Druck. Festes Aufdrücken erhöht den
Abtrag nicht, das Schleifblatt verschleißt nur schneller.

Oszillationswerkzeug D
17
16
KONFORMITÄTSERKLÄRUNG
Wir,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln
Erklären hiermit, dass unser Produkt,
Beschreibung WORX Sonicrafter ®
Typ WX678 WX678.9 (6- Bezeichnung der
Maschine, Repräsentant des
Hochfrequenz-Multifunktionswerkzeug)
Funktional Schleifen, sägen, raspeln, schaben,
polieren
Den Bestimmungen der folgenden Richtlinien
entspricht:
2006/42/EC
2011/65/EU
2014/30/EU
Werte nach
EN 60745-1, EN 60745-2-4, EN 55014-1, EN
55014-2, EN 61000-3-2, EN 61000-3-3
Zur Kompilierung der technischen Datei ermächtigte
Person
Name: Russell Nicholson
Anschrift: Positec Power Tools (Europe) Ltd
PO Box 6242, Newbury, RG14 9LT, UK
Suzhou 2016/02/19
Allen Ding
Stellvertretender Chefingenieur, Prüfung und
Zertifizierung

Outil oscillant F
19
18
1. LEVIER DE SERRAGE HYPERLOCKTM
2. COMMUTATEUR MARCHE/ARRÊT
3. COMMANDE DE VITESSE VARIABLE
4. OUÏES DE VENTILATION
5. INTERFACE* D‘ACCESSOIRE UNIVER-
SELLE
6. PETITE COLLERETTE POUR LES PATINS
DE PONÇAGE D’AUTRES MARQUES
7. COLLERETTE
Les accessoires reproduits ou décrits ne sont
pas tous compris avec le modèle standard
livré.
* Fonctionne avec les accessoires d’outils
oscillants d’autres marques.
Les marques compatibles suivantes sont des
marques enregistrées et détenues par des
tiers qui peuvent être déposées par leurs
propriétaires respectifs: Bosch®, Black &
Decker®, Makita®and Fein®.
CARACTÉRISTIQUES
TECHNIQUES
Modèle WX678 WX678.9 (6-désignations des
pièces, illustration de l’outil multifonction de
haute fréquence)
WX678 WX678.9
Tension nominale 20V Max**
Vitesse d’oscillation 5000-20000 /min
Angle d’oscillation 3.2°
Masse 1.4 KG
**La tension est mesurée à vide. La tension ini-
tiale de la batterie attaint un maximum de 20
volts. La tension nominale est de 18 volts.
INFORMATIONS RELATIVES
AU BRUIT
Niveau de pression acoustique pondéré A LpA: 76dB(A)
Niveau de puissance acoustique pondéré A LwA: 87dB(A)
KPA& KWA 3.0dB (A)
Porter des protections auditives lorsque
la pression sonore est supérieure à 80dB(A)
INFORMATIONS RELATIVES
AUX VIBRATIONS
Valeurs totales de vibrations déterminées selon la
norme EN 60745:
Valeur de
vibration
mesurée
Valeur d’émission de vibrations
ah= 3.57m/s²
Incertitude K = 1.5m/s²
La valeur totale de vibration déclarée peut être
utilisée pour comparer un outil à un autre, et
peut également être utilisé dans une évaluation
préliminaire de l’exposition.
AVERTISSEMENT: La valeur d’émission de
vibrations pendant l’utilisation réelle de l’outil
électrique peut différer de la valeur déclarée selon
la manière dont l’outil est utilisé, selon les exemples
suivants et d’autres variations sur la manière dont
l’outil est utilisé:
Utilisation de l’outil et des matériaux à couper ou à
poncer.
L’outil est en bon état et bien entretenu.
L’utilisation du bon accessoire pour l’outil et
l’assurance qu’il est affûté et en bon état.
La bonne tenue des poignées et, le cas échéant, les
accessoires anti-vibrations utilisés.
L’outil est utilisé comme prévu dans sa conception et
dans le présent mode d’emploi.
Cet outil peut causer un syndrome
des vibrations main-bras s’il n’est pas
correctement géré.
AVERTISSEMENT: Pour être précise, une
évaluation du niveau d’exposition en
conditions réelles d’utilisation doit également tenir
compte de toutes les parties du cycle d’utilisation
telles que les moments où l’outil est éteint, et ceux
où il fonctionne au ralenti mais ne réalise pas
réellement de tâche. Ceci peut réduire de manière
significative le niveau d’exposition et la durée
d’utilisation totale.
Afin de minimiser le risque d’exposition aux
vibrations :
UtilisezTOUJOURS des burins, des forets et des
lames affûtés.
Entretenez cet outil de manière conforme au mode
d’emploi et maintenez-le lubrifié (le cas échéant).
Si l’outil doit être utilisé régulièrement, investissez
dans des accessoires anti-vibrations.
Évitez d’utiliser des outils à des températures
inférieures ou égales à 10oC.
Planifiez votre travail pour étaler l’utilisation des
outils à forte vibration sur plusieurs jours.

Outil oscillant F
19
18
MISES EN GARDE POUR LA
COUPE
1. Tenir l’outil par les zones de prises isolées
lors d’une utilisation où l’outil tranchant
pourrait entrer en contact avec des fils
cachés ou avec son propre cordon. Si les
parties externes en métal entrent en contact
avec un fil électrique « sous tension », elles
pourraient elles aussi devenir « sous tension »
et l’utilisateur pourrait recevoir une décharge
électrique.
2. Portez toujours un masque antipoussières.
MISES EN GARDE
CONCERNANT LA BATTERIE
a) La batterie et les piles secondaires ne
doivent pas être ouvertes, démontées ou
broyées.
b) La batterie ne doit pas être court-circuitée.
Évitez de mettre la batterie en vrac
dans une boîte ou dans un tiroir où elles
risqueraient de se court-circuiter entre elles
ou au contact d’autres objets métalliques.
Après usage, évitez tout contact de la batterie
avec d’autres objets métalliques de petite
taille (trombones, pièces, clés, clous, vis etc.)
susceptibles de court-circuiter les pôles. Un court-
circuit entre les pôles de la batterie peut être à
l’origine de brûlures ou d’un incendie.
c) La batterie ne doit pas être exposée au feu et
à la chaleur. Évitez de la ranger à la lumière
du soleil.
d) La batterie et les piles ne doivent pas être
soumises à des chocs mécaniques.
e) En cas de fuite des piles, évitez tout contact
du liquide avec la peau et les yeux. En
cas de contact, rincez abondamment la
surface touchée avec de l’eau et appelez les
urgences.
f) En cas d’ingestion d’une pile ou d’une
batterie, appelez immédiatement les
urgences.
g) La batterie et les piles doivent rester propres
et sèches.
h) Si la batterie ou les piles se salissent,
essuyez-les avec un chiffon propre et sec.
i) La batterie et les piles doivent être chargées
avant usage. Utilisez toujours le chargeur
adéquat, et respectez les instructions du
fabricant ou le mode d’emploi de l’appareil
concernant la procédure de recharge.
j) Évitez de laisser une batterie se charger
pendant trop longtemps lorsqu’elle n’est pas
utilisée.
k) Après de longues périodes d’inutilisation, il
peut être nécessaire de charger et décharger
la batterie et les piles à plusieurs reprises
avant que celles-ci ne retrouvent leur
capacité maximale.
l) La batterie et les piles fonctionnent au mieux
de leur capacité dans une température
ambiante normale, comprise entre +15°C et
+25°C environ.
m) Les batteries fonctionnant avec des
systèmes électrochimiques différents
doivent être mis au rebut séparément.
n) N’utilisez pas d’autre chargeur que celui
spécifié par WORX. N’utilisez pas d’autre
chargeur que celui spécifiquement fourni avec
l’appareil. Un chargeur destiné à un type de
batterie donné peut être à l’origine d’un incendie
s’il est utilisé avec une autre batterie.
o) N’utilisez en aucun cas une batterie autre
que celle prévue pour cet appareil.
p) La batterie doit être tenue hors de portée
des enfants.
q) Gardez la documentation d’origine du produit
afin de pouvoir vous y référer ultérieurement.
r) Enlevez la batterie de l’appareil lorsque vous
ne l’utilisez pas.
s) Respectez les procédures de mise au rebut.
SYMBOLES
Pour réduire le risque de
blessure, l’utilisateur doit lire le
mode d’emploi.
Avertissement
Porter une protection pour les
oreilles.
Porter une protection pour les yeux.
Porter un masque contre la
poussière.
Li-I on
Ne pas jeter les batteries. Les
batteries usagées doivent être
déposées dans un centre de
collecte local ou dans un centre de
recyclage.

Outil oscillant F
21
20
Ne pas exposer à la pluie ou à l’eau.
Ne pas brûler.
Éviter tout risque de blessure
émanant des bords tranchants des
accessoires.
Les accessoires peuvent devenir
très chauds pendant leur
fonctionnement, et ils peuvent
présenter un risque de brûlures.
S’assurer d’avoir retiré la batterie
avec de changer les accessoires.
Porter des gants de protection.
Haute fréquence d’oscillation.
Basse fréquence d’oscillation.
- - -
- - -
=
Le voyant LED est un indicateur
de niveau de batterie et il clignote
quand le niveau de la batterie est
faible.
Les déchets d’équipements
électriques et électroniques ne
doivent pas être déposés avec les
ordures ménagères. Ils doivent
être collectés pour être recyclés
dans des centres spécialisés.
Consultez les autorités locales ou
votre revendeur pour obtenir des
renseignements sur l’organisation
de la collecte.
FONCTIONNEMENT
REMARQUE: Avant d’utiliser cet outil, lire
attentivement le mode d’emploi.
UTILISATION CONFORME
Cet outil électroportatif est destiné à scier et
à tronçonner des matériaux en bois, matières
plastiques, du plâtre, des métaux non-ferreux et
des éléments de fixation (p.ex. clous, agrafes)
ainsi que pour travailler du carrelage mural tendre
et au ponçage à sec de petites surfaces. Il est
particulièrement bien approprié pour travailler près
du bord et bord à bord.
ASSEMBLAGE ET
FONCTIONNEMENT
Action Figure
Accessoires de montage Voir Fig. A-C
Assemblage du patin de
ponçage Voir Fig. D
Montage de l’aspiration de
poussieres (non fourni) Voir Fig. E1-E5
Fonctionnement du bouton
marche/arrêt. Voir Fig. E
Utilisation du bouton de
vitesse variable. Voir Fig. F
Retrait ou installation de la
batterie. Voir Fig. G
Voyant LED Voir Fig. H
Il est possible d’utiliser le bouton de vitesse variable
pour régler une fréquence d’oscillation optimale en
fonction des accessoires utilisés et de l’application
correspondante.
Fréquence
d’oscillation
Application
Haute fréquence
d’oscillation:
Ponçage, sciage, limage
et polissage de la pierre
et du métal.
Basse fréquence
d’oscillation: Décapage et polissage de vernis.
