XTline XT108802 User manual

CZ
NÁVOD K POUŽITÍ
XT108802
BRUSKA NA ŘETĚZY
Model:
Napětí:
Příkon:
Úhel nastavení:
Vnitřní průměr kotouče:
Vnější průměr kotouče:
Tloušťka kotouče:
Izolace
Krytí:
Akustický tlak:
Akustický výkon:
Hmotnost:
2002C
230V/50Hz
85W, S2; 20min.
35° doprava, doleva
23,2 mm
108 mm
3,2 mm
Třída ochrany II
IP20
83 dB
96 dB
2,1 kg
Tento elektrický stroj byl navržen v souladu s:
EU 2006/42/EU, EU 2014/35/EU, EU 2014/30/EU, EU 2011/65/EU
ČSN EN ISO 12100, ČSN EN ISO 13857, ČSN EN 1037+A1, ČSN EN ISO 14120, ČSN EN
61029-1, ČSN EN 61029-2, ČSN EN 61000-6, ČSN EN 55011, ČSN EN 60335, ČSN EN ISO11689

ELEKTRICKÁ BEZPEČNOST
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy
jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí,nikdy
nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, a
odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.
b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a
chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojené se zemí.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Vnikne-li do elektrického nářadí voda, zvyšuje se
nebezpečí úrazu elektrickým proudem.
d) Nepoužívejte pohyblivý přívod k jiným účelům. Nikdy nenoste a netahejte elektrické nářadí za přívod ani
nevytrhávejte vidlici ze zásuvky tahem za přívod. Chraňte přívod před horkem, mastnotou. ostrými hranami a
pohybujícími se částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používané venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpeční úrazu elektrickým proudem.
BEZPEČNOST OSOB
a)Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte,
soustřeďte se a střízlivě uvažujte. Nepracujte s elektrickým nářadím, jste-li unaveni nebo jste-li
pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí
může vést k vážnému poranění osob.
b)Používejte ochranné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako např.
respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana
sluchu,používané v souladu s podmín-kami práce, snižují nebezpečí poranění osob.
c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do zásuvky vypnutý.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být příčinou nehod.
d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který
ponecháte připevněn k otáčející se části elektrického nářadí, může být příčinou poranění osob.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj a rovnováhu. Budete tak lépe
ovládat elektrické nářadí v nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. Dbejte, aby vaše vlasy, oděv a
rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky a dlouhé vlasy mohou být zachy-
ceny pohybujícími se částmi.
g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby taková zařízení
byla připojena a správně používána. Použití těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem

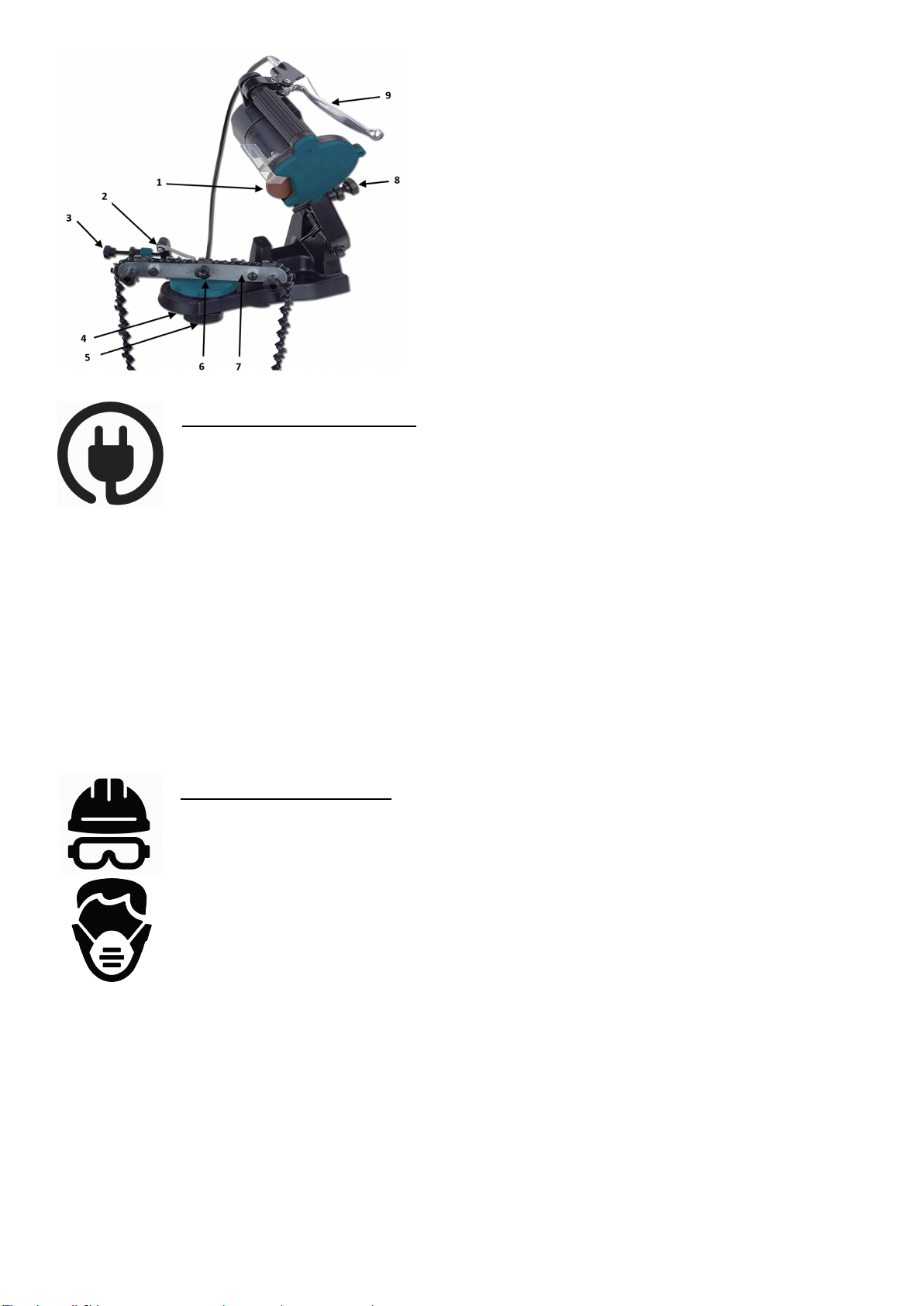

1. Brusný kotouč
2. Řetězová zarážka
3. Seřizovací šroub řetězové zarážky
4. Stupnice pro nastavení brusného úhlu
5. Stavěcí šroub pro nastavení brusného
úhlu
6. Stavěcí šroub řetězu
7. Vodící lišta řetězu
8. Seřizovací šroub omezení hloubky
9. Aretace řetězu

POUŽÍVÁNÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ
a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro
prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro
kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv
elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky před jakýmkoliv seřizováním, výměnou
příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní opatření
omezují nebezpečí nahodilého spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí ukládejte mimo dosahu dětí a nedovolte osobám, které nebyly seznámeny
s elektrickým nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nezkušených
uživatelů nebezpečné.
e) Udržujte elektrické nářadí. Čistěte otvory pro sání vzduchu od prachu a nečistot. Je-li nářadí poškozeno,
před dalším
používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.
f) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené řezací nástroje s menší
pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým
způsobem,
jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné
práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k
nebezpečným situacím.
SERVIS A ODPOVĚDNOST ZA VADY
Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. firma Xt line s.r.o. v souladu s tímto
zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u
právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením
(viz níže) a uznané bezplatně opraví servis firmy XT line s.r.o.
Místem pro uplatnění reklamace je prodejce, u kterého bylo zboží zakoupeno. Reklamace, včetně odstranění
vady, musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnu ode dne uplatnění reklamace, pokud se
prodávající s kupujícím nedohodnou na delší lhůtě. Kupující může uplatnit reklamaci osobně nebo zasláním
zboží k reklamaci přepravní službou na vlastní náklady, v bezpečném balení.
Zásilka musí obsahovat reklamovaný výrobek, prodejní dokumenty, podrobný popis závady a kontaktní údaje
(zpáteční adresa, telefon). Vady, které lze odstranit, budou opraveny v zákonné lhůtě 30 dnů (dobu lze po
vzájemné dohodě prodloužit). Po projevení skryté vady materiálu do 6 měsíců od data prodeje, která nelze
odstranit, bude výrobek vyměněn za nový (vady, které existovaly při převzetí zboží, nikoli vzniklé nesprávným
používáním nebo opotřebením). Na neodstranitelné vady a vady, které si je kupující schopen opravit sám lze po
vzájemné dohodě uplatnit přiměřenou slevu z kupní ceny. Nárok na reklamaci zaniká, jestliže:
-výrobek nebyl používán a udržován podle návodu k obsluze
výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen nebo používáním
nevhodných nebo nekvalitních maziv apod.
-škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů
-vady byli způsobeny nevhodným skladováním či manipulací s výrobkem
-výrobek byl použit nad rámec přípustného zatížení.
ZÁRUKA SE NEVZTAHUJE NA PŘÍSLUŠENSTVÍ

PŘÍPRAVA PRÁCE A SPUŠTĚNÍ
Další bezpečnostní pokyny
Varování týkající se brusného kotouče
1. Nepoužívejte brusný kotouč, je-li poškozený, prasklý nebo opotřebený. Je možné zkontrolovat
okem neviditelná poškození zavěšením kotouče za středový otvor a poklepáním na kotouč
nekovovým předmětem (např. držadlem šroubováku). Pokud se ozve kovový zvuk, je kotouč v
dobrém stavu. Tupý zvuk znamená poškození kotouče nebo prasklinu.
2. Používejte pouze brusné kotouče, které odpovídají velikosti hřídele. Nepokoušejte se nijak
upravovat velikost upínacího otvoru brusného kotouče pro jeho upnutí na jinou než odpovídající
velikost hřídele.
3. Vyvarujte se přílišnému utažení Aretační příruby kotouče (19). Dotahujte přírubu pouze rukou.
Přílišné dotažení může mít za následek poškození nebo rozpadení kotouče.
4. Nikdy nepoužívejte brusku na řetězy bez správně upevněného krytu brusného kotouče (20).
5. Vždy vyzkoušejte správnou funkčnost brusného kotouče (18) tím, že jej před kontaktem s
broušeným řetězem necháte běžet krátkou dobu naprázdno.
6. Udržujte dostatečnou vzdálenost od rotujícího brusného kotouče a ujistěte se, že se žádná osoba
nenachází v blízkosti kotouče ve směru jeho rotace.
7. Pokud dochází k vibracím kotouče, zařízení ihned vypněte a zkontrolujte správné upnutí kotouče
či jeho poškození.
8. Nikdy se nepokoušejte zastavovat rotující brusný kotouč vlastníma rukama, a to ani v případě, že
máte nasazené ochranné rukavice. Může dojít k proříznutí rukavic a následnému kontaktu s rukou,
způsobující vážné zranění.
9. Nikdy nepoužívejte zařízení bez upevněného krytu brusného kotouče.
10. Stanovená rychlost náhradního brusného kotouče se musí shodovat s hodnotou rychlosti (ot/min)
uvedenou na zařízení.
Varování! Toto zařízená slouží k ostření řetězů řetězových pil. Neslouží k broušení či ostření
jakéhokoliv jiného nástroje. Nepokoušejte se ostřit či brousit jakékoliv jiné nástroje.

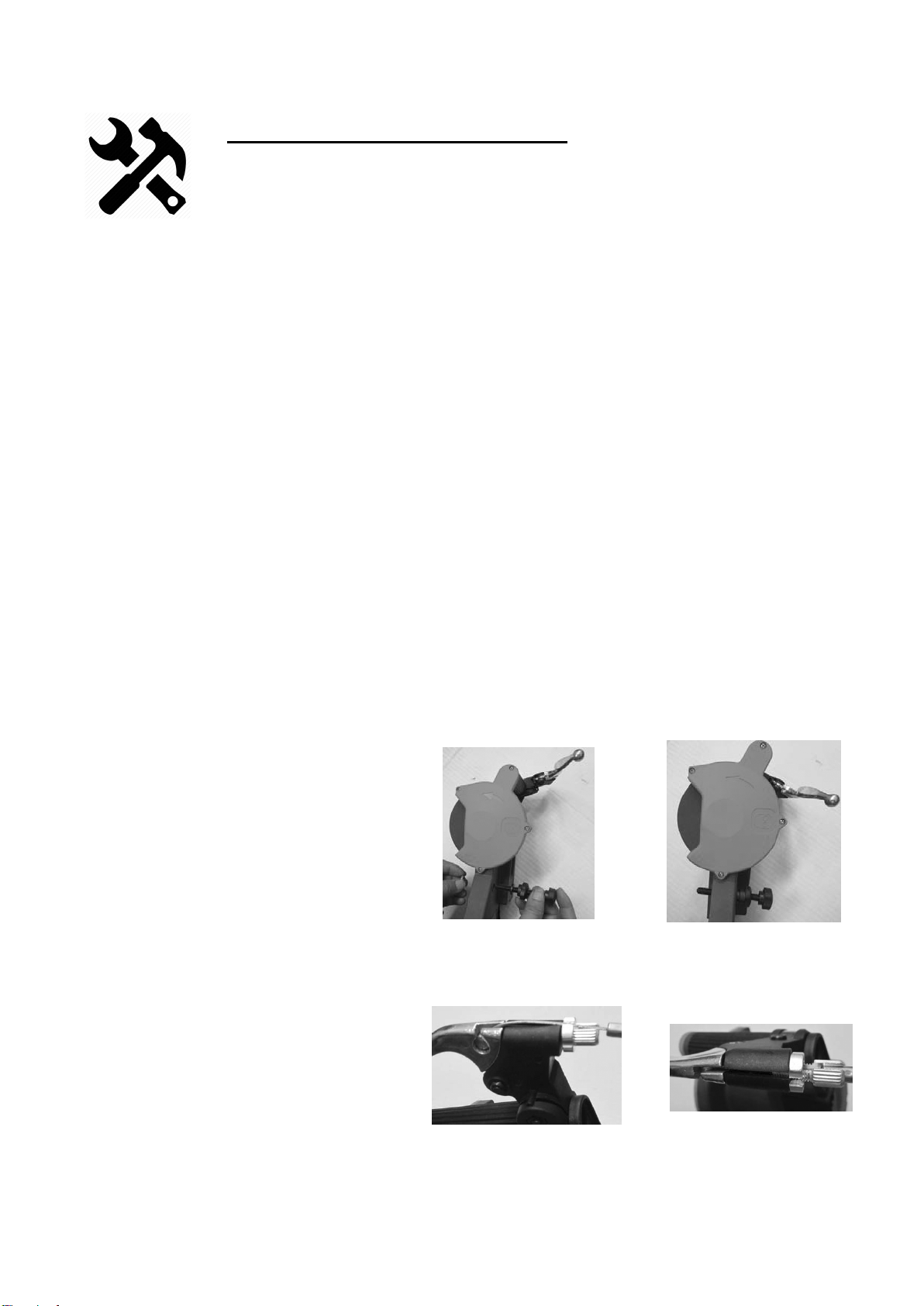

MONTÁŽ BRUSNÉHO KOTOUČE:
1) Šroub s metrickým závitem M8
protáhněte skrz tělo motoru a upevněte
pomocí odpovídající matice se závitem M8
viz Obr. 1, 2.
OBR. 1 OBR. 2
2) Nastavte otvory stavěcího šroubu,
aretační matice a držadla brzdy tak,
aby bylo v jedné linii. Umístěte
brzdový drát do držadla brzdy tak,
jak je znázorněno na Obr. 3. Nastavte
šroub otáčením proti směru
hodinových ručiček o 4 – 5 otáček a
dotáhněte aretační matici otočením
po směru hodinových ručiček.
Ujistěte se, že jsou všechny tři otvory
mimo jednu společnou linii
viz Obr. 3, 4.
OBR. 3OBR. 4

OBR. 5OBR. 6
OBR. 7OBR. 8
OBR. 10
OBR. 9
3)Upevněte brusku k pracovnímu stolu
pomocí dvou šroubů viz Obr. 5, 6. Spojte
upevněnou základnu se základnou přístroje.
Otáčejte maticí, dokud nedojde k nastavení
požadovaného úhlu, poté matici utáhněte.
Viz Obr. 7, 8
4)Odstraňte matici a podložku brzdového
drátu. Poté vložte brzdový drát do upevněné
základny a zafixujte podložkou a maticí.
Nastavte držadlo brzdy do správné polohy,
poté zafixujte šroub na držadle brzdy.
Viz Obr. 8, 10.
Varování! Před výměnou brusného kotouče
nebo úpravou nastavení vždy odpojte brusku
od zdroje elektrického napětí.
Montáž brusného kotouče
Viz nákres montáže Obr. 9.
1. Zvedněte kryt motoru (16) a zaaretujte jej v horní pozici dotažením matice (14).
2. Demontujte dva šrouby upevňující kryt brusného kotouče (20). Kryt odložte stranou.
3. Odšroubujte aretační krytku kotouče (19), která drží brusný kotouč (18).
4. Vložte nový brusný kotouč na základnu brusného kotouče (17) a ujistěte se, že rozměrově
odpovídá.
Poznámka: Nepoužívejte odštípnutý, popraskaný nebo opotřebený brusný kotouč. Je možné
zkontrolovat okem neviditelná poškození zavěšením kotouče za středový otvor a
poklepáním na kotouč nekovovým předmětem (např. držadlem šroubováku). Pokud se ozve
kovový zvuk, je kotouč v dobrém stavu. Tupý zvuk znamená poškození kotouče nebo
prasklinu.
1. Výměna aretační krytky kotouče (19)
2. Výměna krytu brusného kotouče (20)
3. Uvolnění matice (14) a snížení polohy krytu
motoru (16)
4. Nikdy nespouštějte zařízení bez namontovaného
krytu brusného kotouče.
Aretační krytka kotouče
(19)
Brusný kotouč
(18)
Kryt brusného kotouče
(20)
Matice
(14)
Kryt motoru (16)

Použití
Varování! Před nastavením broušeného řetězu
vždy brusku nejprve odpojte od zdroje el. napětí.
Viz nákres montáže na straně 7 a další fotografie.
Poznámka: Při provádění nastavení broušeného
řetězu zvedněte kryt motoru (16).
1. Před ostřením řetěz nejprve očistěte. Omyjte
jej nehořlavým rozpouštědlem. Nepoužívejte
benzín.
2. Odstraňte matici a podložku brzdového drátu.
Poté vložte brzdový drát do upevněné základny a
zafixujte podložkou a maticí. Nastavte držadlo
brzdy do správné polohy, poté zafixujte šroub na
držadle brzdy. Viz Obr. 8, 10.
Obr. 10
Obr. 8
Ostření
1. Nasaďte si ochranné pomůcky a ujistěte se, že v
blízkosti přístroje se nenachází žádné další osoby.
2. Připojte kabel (11) ke zdroji elektrického napětí a
stiskněte spínač (12) pro zapnutí.
3. Uchyťte řetěz uprostřed dvou upínacích dílů a
ujistěte se, že hrany ostří směřují k brusnému kotouči a
přední část řetězu je nastaven vůči zadní straně.
Nastavte šroub M6 tak, aby brusný kotouč mohl naostřit
hrany ostří řetězu. Dotáhněte matici M6 otáčením
šroubu M6, viz Obr. 11. Nastavte šroub M8 pro určení
hloubky ostření. Jakmile je nastavena požadovaná
hloubka ostření, dotáhněte matici M8 otáčením šroubu
M8 viz Obr. 9.
4. Zafixujte řetěz pomocí sevření brzdového madla.
Zapněte spínač a poté pomalu přibližujte brusný kotouč
směrem k řetězu. Po naostření jednoho zubu řetězu
pomalu zvedněte hlavu přístroje, dokud není brusný
kotouč zpět ve výchozí pozici. Uvolněte brzdu a otočte
hnací hřídelí po směru hodinových ručiček tak, aby byl
další článek řetězu nastaven v řetězové brzdě
viz Obr. 12.
5. Opakujte postup viz krok č. 4, dokud nedojde k
nabroušení celého řetězu.
6. Otočte upevněnou základnou do opačného směru a v
této poloze utáhněte matici. Opakujte krok č. 6, dokud
nedojde k dokončení úplnému nabroušení řetězu.
7. Poté, co dojde k nabroušení všech zubů řetězu,
vypněte zařízení stisknutím tlačítko "O" na spínači (12)
a odpojte zařízení od zdroje elektrického napětí.
Viz Obr. 13.
Spínač
Před prováděním jakýchkoliv změn nebo úpravou nastavení zařízení vždy odpojte od zdroje elektrického
napětí.
Údržba
1. Udržujte brusku čistou a neznečištěnou prachem, kovovými nečistotami a špínou.
2. Před každým spuštěním zkontrolujte stav brusného kotouče a ujistěte se, že není poškozený.
Nepoužívejte brusný kotouč, je-li odštípnutý, prasklý nebo opotřebený. Je možné zkontrolovat okem
neviditelná poškození zavěšením kotouče za středový otvor a poklepáním na kotouč nekovovým
předmětem (např. držadlem šroubováku). Pokud se ozve kovový zvuk, je kotouč v dobrém stavu. Tupý
zvuk znamená poškození kotouče nebo prasklinu.
3. Proveďte výměnu brusného kotouče, jestliže dojde k obroušení kotouče na průměr 3 palců.

CZ SK PL GB KS
1šroub skrutka śruba ST4.2X14 Screw 3
2kryt motoru kryt motora osłona silnika Motor Cover 1
3šroub skrutka śruba ST5.5X20 Screw 2
4motor motor silnik Motor 1
5rukojeť brzdy rukoväť brzdy dźwignia hamulca Brake Handle 1
6šroub skrutka śruba ST2.9*16 Screw 2
7panel panel uchwyt przewodu Pressure panel 1
8destička doštička obwód elektroniczny PCB 1
9Indukce indukcia induktor Inductance 1
10 boční rukojeť bočná rukoväť uchwyt Side Handle 1
11 kabel kábel kabel z wtyczką Cable 1
12 přepínač prepínač włącznik Switch 1
13 šroub skrutka śruba Screw 1
14 matice matice nakrętka Nut 1
15 podložka podložka podkładka Φ8 cushion 1
16 kryt motoru kryt motora obudowa Motor Housing 1
17
základna
brusného kotouče
základňa
brúsneho kotúča kołnierz wewnętrzny Grinding Wheel Base 1
18 brusný kotouč brúsny kotúč koło ścierne Grinding Wheel 1
19
víčko pro
zamykání kotouče
Viečko pre
zamykanie kotúča kołnierz zewnętrzny Grind Lock Cap 1
20 kryt kotouče kryt kotúča osłona koła Grinding Wheel Cover 1
21 šroub skrutka śruba ST2.9X12 Screw 4
22 matice matice nakrętka M8 Nut 1
23 upínací kroužek upínací krúžok pierścień Φ9 Circlip 2
24 základna základňa podstawa Base 1
25 pružina pružina sprężyna Torsion Spring 1
26 kolík kolík klin Φ9 Pin 1
27 pojistka poistka bezpiecznik Fuse 1
28 kryt pojistky kryt poistky osłona bezpiecznika Fuse Sheath 1
29 matice matice nakrętka Nut 1
30 podložka podložka podkladka Φ6 cushion 1
31 šroub skrutka śruba ST5.5X22 Screw 1
32 podložka podložka podkładka Φ6 Mat 1
33 ocelové pouzdro oceľové puzdro cylinder dystansowy Steel Sleeve 1
34 kryt kryt ramię Swing Arm 1
35 šroub skrutka śruba M8*40 Screw 1
36 drát drôt linka Push Wire 1
37 zastavení řetězu zastavenie reťaze blokada łańcucha Chain Stop 1
38 pružina pružina sprężyna Φ4 Snap Spring 1
39 rám rám ramka Chain Saw Frame 1
40 šroub skrutka śruba ST4.8X10 Screw 2
41 zadní upínání zadné upínanie spinacz podstawy I Back Clamping Piece 1
42 těsnění tesnenie uszczelka Gasket 2
43 kolečko (hvězda) koliesko (hviezda) koło gwiadowe Star Wheel 2
44 přední upínání predné upínanie spinacz podstawy II Front Clamping Piece 1
45 šroub skrutka śruba ST5.5*20 Screw 2
46 aretační šroub aretačná skrutka nakrętka Drive Rod 2

47 šroub skrutka śruba M3*16 Screw 3
48 matice matice nakrętka Nut 2
49 vnější deska vonkajšie doska płytka mocująca Outer Sheet 1
50 pružina pružina spręzyna Spring 2
51 matice matice nakrętka Nut 1
52 matice matice nakrętka M6 Nut 1
53 pružina pružina sprężyna Tension Spring 1
54 šroub skrutka śruba Screw 1

 
51
  16
23
24

4247_XTLINE S_R_O_ ---XT108802_BRUSKA NA ŘETĚZ.DOCX
1
CE 
ZAŘÍZENÍ (VÝROBEK) NÁZEV: 
P: 
PROVEDENÍ (JINÁ SPECIFIKACE): 
EVIDENČNÍ -VÝROBNÍ ČÍSLO:
VYROBCE
NÁZEV: 
ADRESA:  
IČ: 
DIČ CZ: 
     
  




 

 FUNKCE
   

 
  
 
  
 
  
 
 
 

 
 
 
 
 

  

 

 
 
 
 
 

 
 

   
    
     


    
  1  

