Yakima SkyBox LoPro 15 User manual

SKYBOX LOPRO 15
SKYBOX LOPRO 15
1033504A-1/18
TO VERIFY THIS PRODUCT’S COMPATIBILITY
WITH YOUR VEHICLE, GO ONLINE TO
WWW.YAKIMA.COM, OR CALL [phone].
Part #1033504 Rev.A
IMPORTANT WARNING!
IT IS CRITICAL THAT ALL
YAKIMA RACKS AND
ACCESSORIES BE PROPERLY
AND SECURELY ATTACHED
TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT
IN AN AUTOMOBILE ACCIDENT,
AND COULD CAUSE SERIOUS
BODILY INJURY OR DEATH TO
YOU OR TO OTHERS. YOU ARE
RESPONSIBLE FOR SECURING
THE RACKS AND ACCESSORIES
TO YOUR CAR, CHECKING
THE ATTACHMENTS PRIOR
TO USE, AND PERIODICALLY
INSPECTING THE PRODUCTS
FOR ADJUSTMENT, WEAR, AND
DAMAGE. THEREFORE, YOU
MUST READ AND UNDERSTAND
ALL OF THE INSTRUCTIONS AND
CAUTIONS SUPPLIED WITH
YOUR YAKIMA PRODUCT PRIOR
TO INSTALLATION OR USE. IF
YOU DO NOT UNDERSTAND ALL
OF THE INSTRUCTIONS AND
CAUTIONS, OR IF YOU HAVE
NO MECHANICAL EXPERIENCE
AND ARE NOT THOROUGHLY
FAMILIAR WITH THE
INSTALLATION PROCEDURES,
YOU SHOULD HAVE THE
PRODUCT INSTALLED BY A
PROFESSIONAL INSTALLER.
NO PRE-ASSEMBLY REQUIRED
MAXIMUM LOAD LIMITS:
box contents
You may need a
measuring tape or ruler.
This product 52 lbs. / 24 kg
DO NOT EXCEED
YOUR RACK’S
WEIGHT LIMIT!
Check with your YAKIMA
dealer or visit “Choose my
Rack” at yakima.com for
your vehicle’s load limits.
SKYBOX LOPRO (1X)
PAD (1X)
CARGO NET (1X)

1033504A-2/18

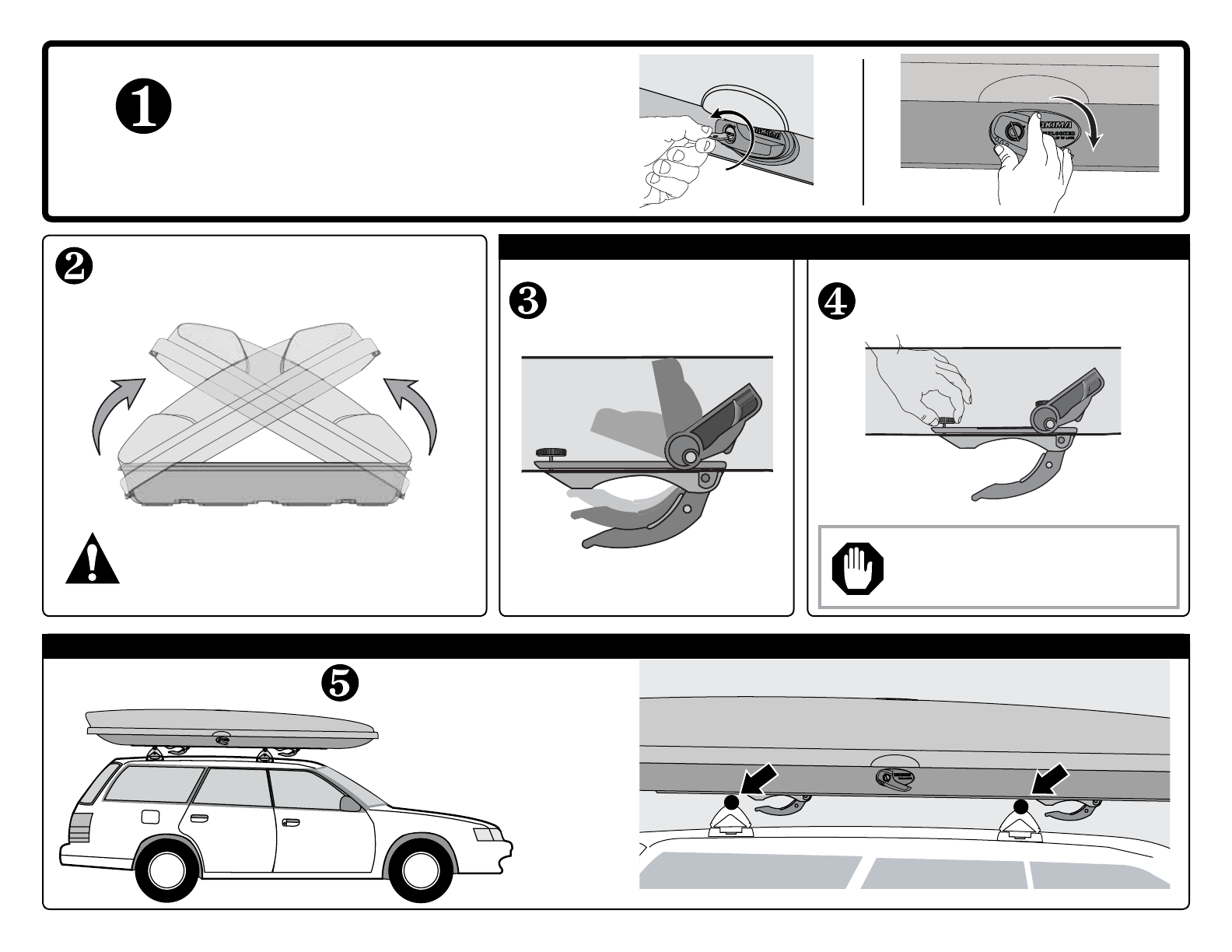

OPEN GEAR BOX.
• Insert key. Turn counter clock-wise.
• Rotate handle.
• Lift to open.
Open levers all the way
to lower clamps.
Place box on vehicle with clamps
in front of crossbars.
A friend could help with this.
Loosen track thumb wheel 1/2 turn.
Do not remove wheel.
INSIDE THE BOX:
LOAD CARGO BOX ONTO VEHICLE:
REMOVING THUMBWHEELS WILL
CAUSE DISASSEMBLY OF LEVER/
CLAMP MECHANISM.
Lid will open both ways
for ease of installation.
• Latches must be engaged before
opening other side.
• Box should only be opened one
side at a time.

1033504A-3/18

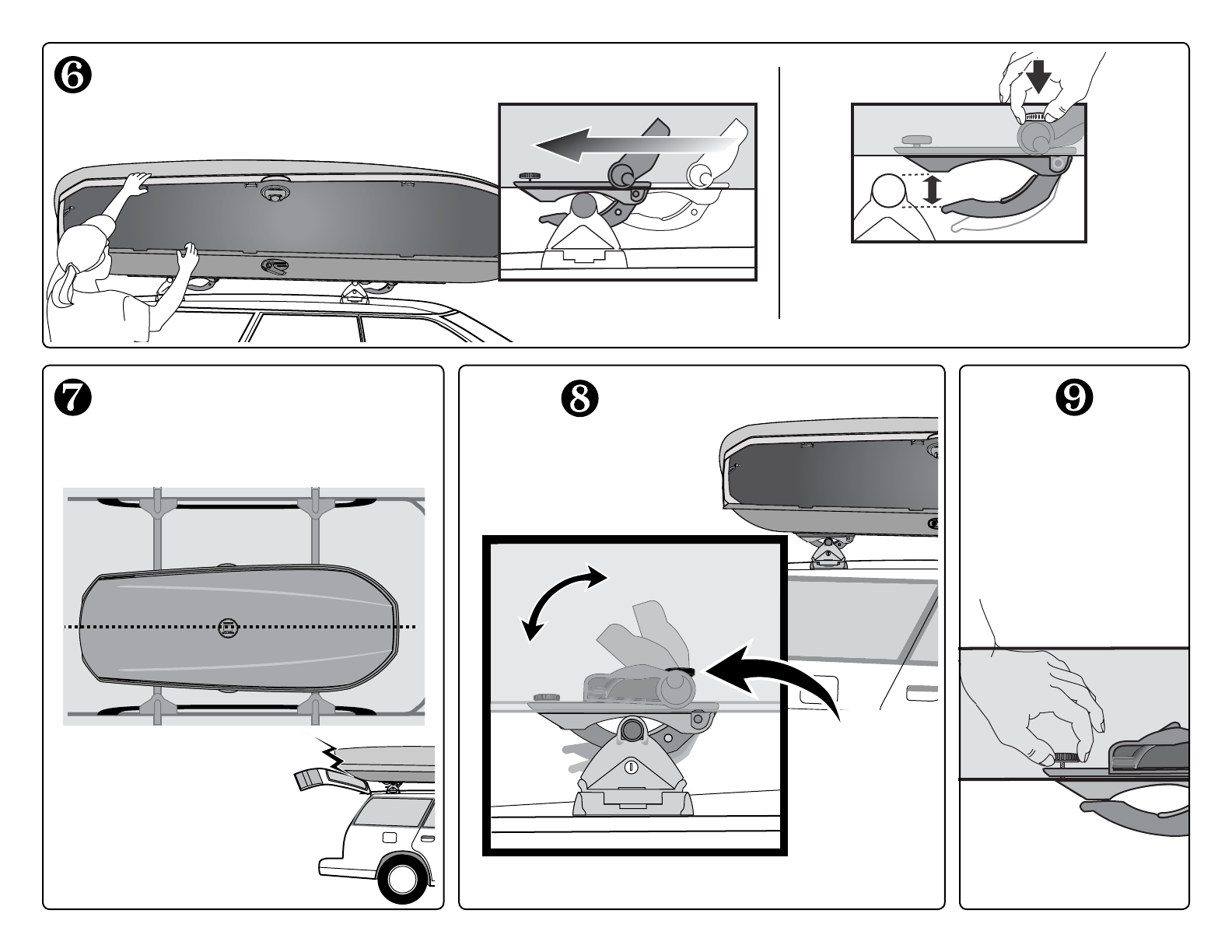

Adjust box position, checking for good
alignment.
Always position box to avoid
interference with rear hatch or sunroof.
Tighten clamp
thumb wheels
until the levers
close with firm
resistance.
OPEN LID TO GAIN ACCESS TO LEVERS.
Close levers to
engage clamps.
open
closed
TIGHTEN ALL
THUMB WHEELS.
• Check clamp opening for crossbar
clearance.
• Loosen clamp thumb wheel if necessary.
Slide clamps along tracks
(inside box) to engage crossbars.
On some vehicles,
hatch interference is
unavoidable. Use caution
when opening your hatch.

1033504A-4/18

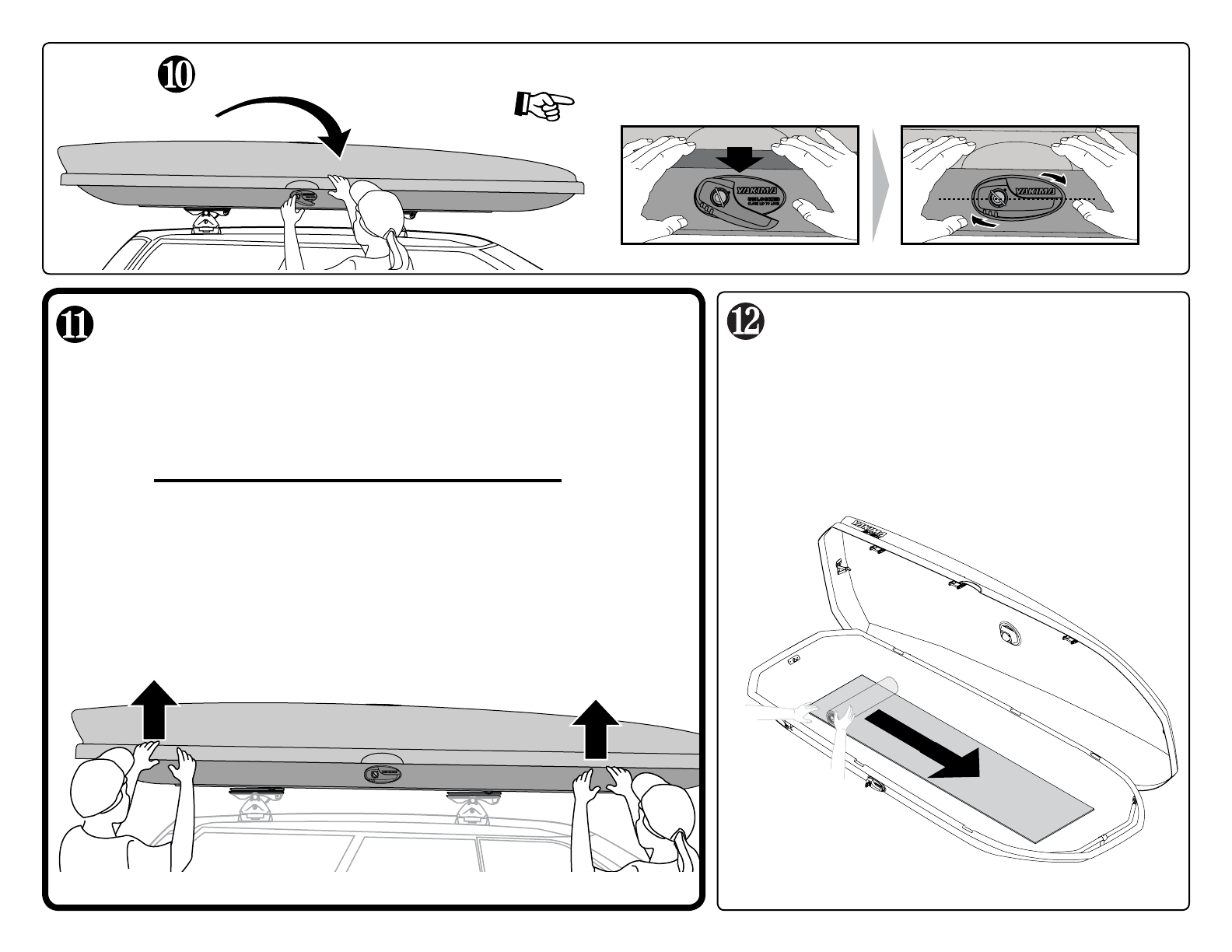

Check that box is closed by
LIFTING UP AT BOTH ENDS.
CAUTION:
Overstuffing the box
may prevent a secure closure.
CLOSE THE BOX... Push the lid down until the handle returns to a horizontal position.
CHECK THE CLOSURE—PUSH UP ON LID. Install pad.
Unroll pad centering it in bottom of box.
Handle must return to the horizontal position to lock box and remove key.

1033504A-5/18
Use tie-down locations in rails.
1033504A-5/15
45°
Make sure installation is
secure by tugging at box.
• The box should not slide
on the bars.
• Open the box and tighten
levers if necessary.
CHECK INSTALLATION BEFORE DRIVING AWAY
CENTER HEAVIER LOADS IN
THE CENTER OF THE BOX.
TO LOCK...
• Turn key clockwise.
• To unlock, insert
key and turn key
counterclockwise.
ALWAYS SECURE THE LOAD INSIDE THE BOX.
Attach Cargo Box Net
hooks to tie-down locations.
TO REPLACE LOCK CORE...
• Insert control key
and remove core
with control key.
• Install new lock core.
Follow instructions
that came with your
lock core purchase.
• Close box.
NOTE: Box must be closed
and handle in horizontal
position in order to lock
box and remove key.
• Insert key
and turn it to
45º counter
clockwise.
Remove key.

1033504A-6/18
KEEP THESE INSTRUCTIONS
To obtain a copy of this warranty, go
online to www.yakima.com
or email us at [email protected]
or call [phone]
22
READ THESE WARNINGS!
IF YOU NEED FURTHER
TECHNICAL ASSISTANCE OR
REPLACEMENT PARTS:
Please contact your dealer or call
us at [phone]
Monday through Friday,
7:00 A.M. to 5:00 P.M. PST.

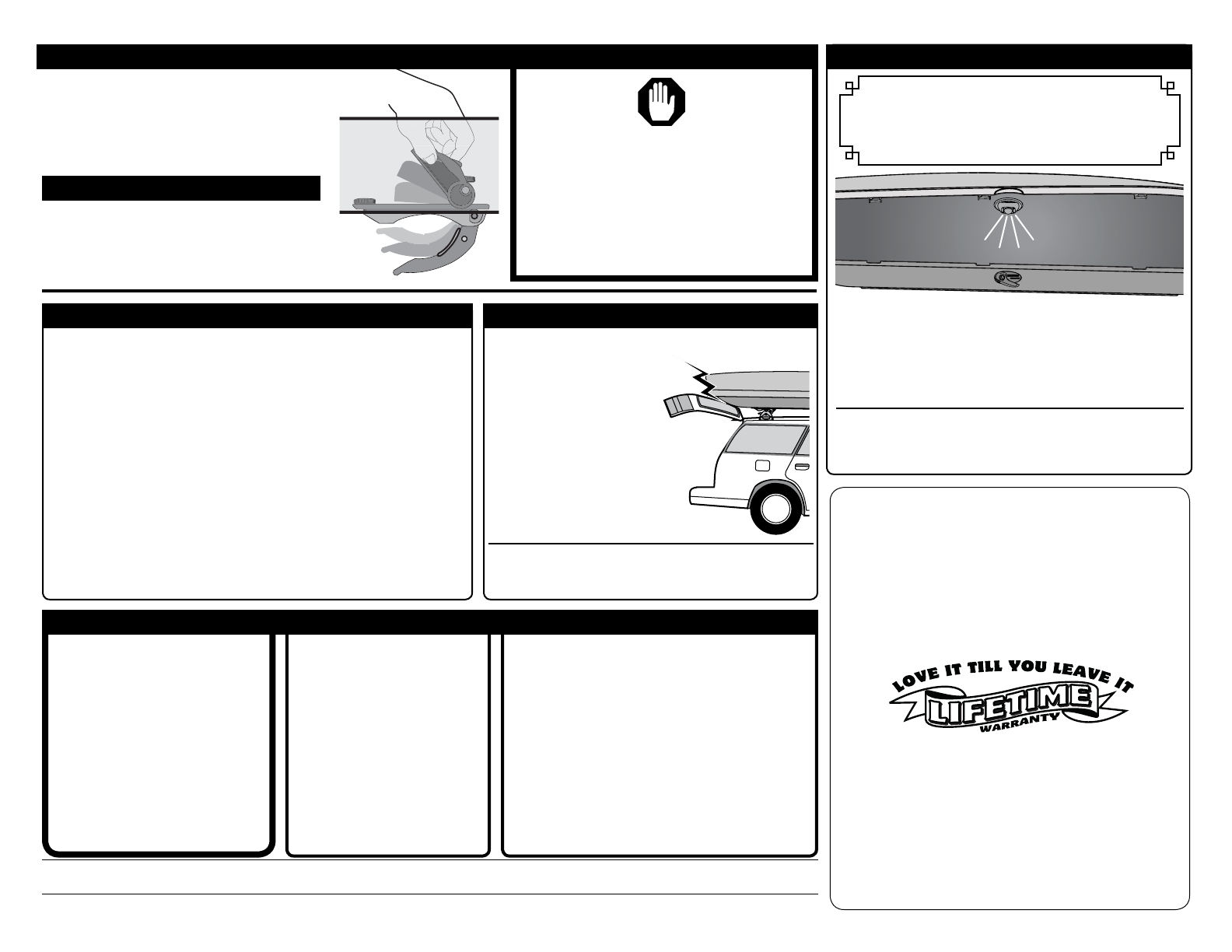

CARE AND MAINTENANCE
YAKIMA cargo boxes should be cared for and
maintained, especially in extreme weather
conditions.
• To clean, use only mild detergents. Harsh
detergents could damage the gear box surface.
• Protect your gear box from extreme temperatures,
(heat or cold) during prolonged storage.
• Remove gear box before entering automatic car
wash.
• Hardware such as locks should be lubricated with
graphite or other dry lubricant.
On some vehicles,
hatch interference
is unavoidable.
Use caution when
opening your hatch.
IF YOUR VEHICLE HAS
A REAR HATCH:
BE SURE ALL HARDWARE IS
SECURED ACCORDING TO
INSTRUCTIONS. FAILURE TO
PERFORM SAFETY CHECKS
BEFORE DRIVING AWAY
CAN RESULT IN PROPERTY
DAMAGE, PERSONAL INJURY,
OR DEATH.
ATTACHMENT
HARDWARE CAN
LOOSEN OVER TIME.
CHECK AND TIGHTEN
IF NECESSARY,
BEFORE EACH USE.
Periodically
check the levers
inside the box
and tighten if
necessary.
CAUTION
TO REMOVE CARGO BOX:
• Do not remove or adjust thumb
wheels.
• Simply raise levers and remove box
from crossbars.
TO REINSTALL:
• With gear box adjusted to your
vehicle, simply reload onto car, close
levers and check for tightness.
To retain the adjustments for
your vehicle, leave thumb
wheels tightened.
REMOVING THUMBWHEELS
WILL CAUSE DISASSEMBLY OF
LEVER/CLAMP MECHANISM.
If your vehicle has a fairing, you must
remove it if there is any interference.
This product is covered by YAKIMA’s
“Love It Till You Leave It” Limited
Lifetime Warranty
NOTE: Light will automatically turn off in a few
minutes. Close and reopen lid to turn light back on.
NOTE: Light will not be charged when the box comes
out of the carton, and will need to be exposed to full
sun before becoming completely charged.
TWO YEAR LIMITED WARRANTY
Covers manufacturing defects.
Please contact your dealer
or call us at [phone]
Please make sure to dispose and recycle the
rechargeable battery in accordance to your
state and local laws.
YOUR SOLAR LIGHT:

SKYBOX LOPRO 15
SKYBOX LOPRO 15
1033504A-7/18
