Yakima LITERIDER 2&3 User manual

1035681A-1/15
LITERIDER 2&3
IMPORTANT WARNING
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR
TO OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS
PRIOR TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ AND
UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION OR USE. IF YOU
DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND ARE NOT THOROUGHLY
FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A PROFESSIONAL INSTALLER.
Part #1035681 Rev.A
For Your
Safety
Warranty
Registration
on-line
YAKIMA.com
FLAT WASHER (2X)
NUT (1X)
WRENCH (1X)
KEYS (2X)
2-ZIP STRIPS (6X)
LARGE HEX WRENCH (1X)
BOLT (1X)
3-ZIP STRIPS (9X)
SMALL HEX WRENCH (1X)
2BIKE (1X)
LONG STRAP (1X)
WHEEL STRAP (1X)
3 BIKE (1X)
PURCHASE SEPARATELY:
TubeTop: Required for bikes with step-through/
Ladies frames or bikes with slanted top tubes.
Part #8002531
To purchase any Yakima accessory visit
Yakima.com or contact your local dealer.

1035681A-2/15

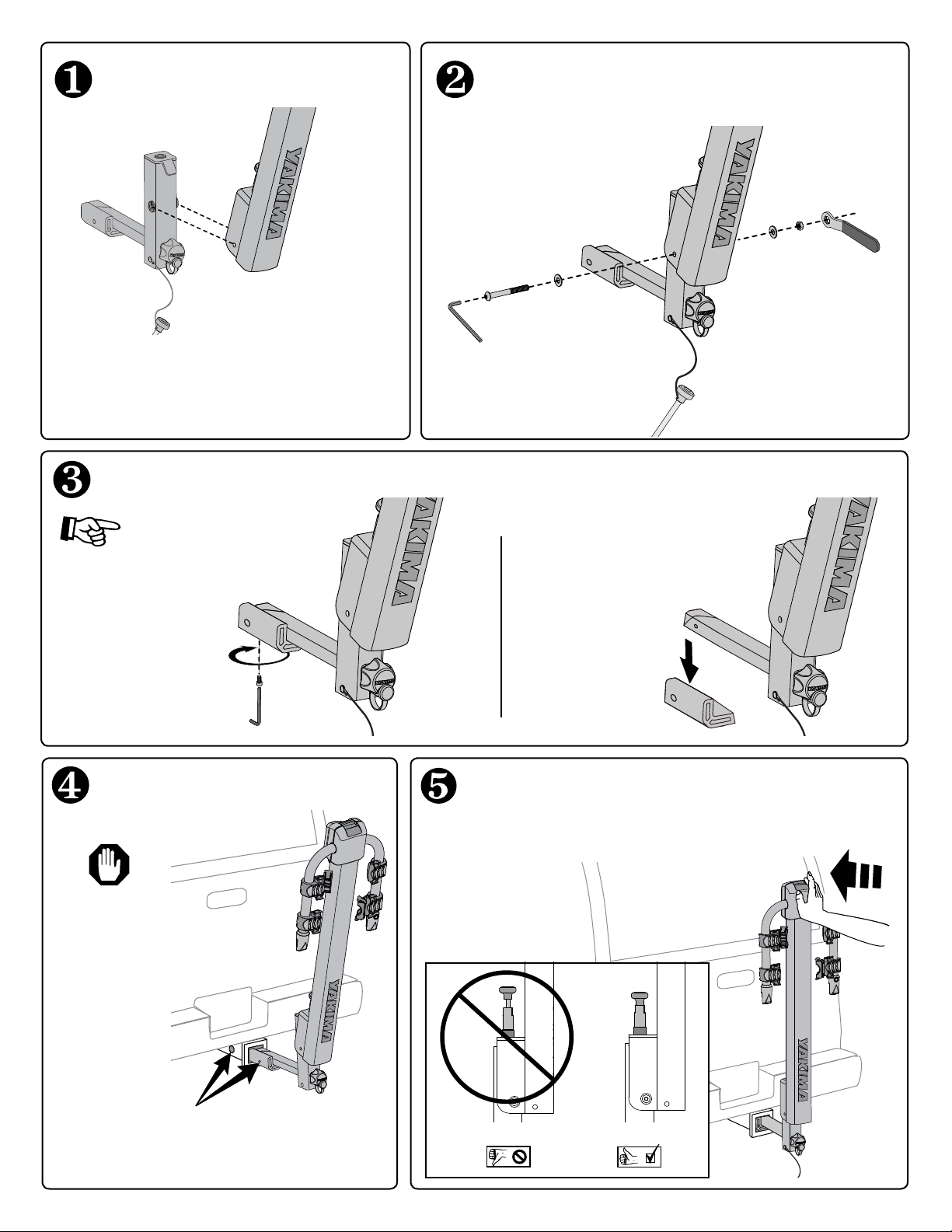

Insert tongue into vehicle's hitch.
IF SPARE
TIRE CAUSES
INTERFERENCE,
DO NOT USE
THIS PRODUCT!
Align the holes in
the receiver to the
holes in the tongue.
If your vehicle's hitch is 1 1/4": remove the 2" hitch adapter.
For 2" hitches:
proceed to next step.
Install tongue.
• Install bolt and a flat
washer.
• Add a second
washer, attach nut.
Remove the
screw from the
adapter using
the small hex
wrench.
Secure tongue.
Remove the
adapter from
the tongue.
Join the tongue with the mast (with
mast tilted) aligning the holes as
shown. Assembly may be easier by first
installing tongue in vehicle's Hitch.
• Use the large hex
wrench and closed
wrench to tighten
completely.
Lock mast in the full upright position.
LiteRider mast must be
locked in the upright
position before loading
bikes or moving vehicle!
LOCKEDUNLOCKED!

1035681A-3/15

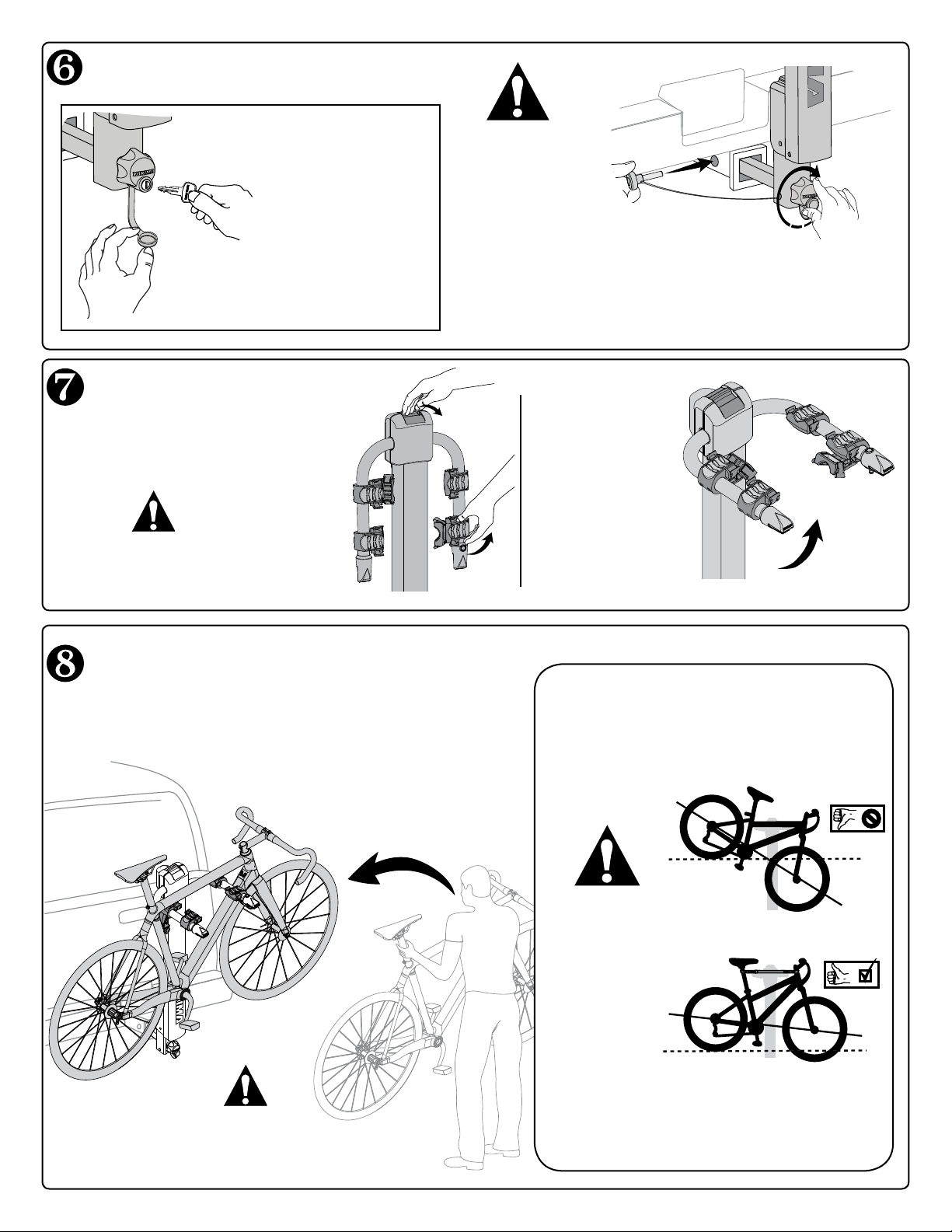

Tighten locking knob.
NOTE: Lock must be in unlocked
position to tighten or loosen knob.
•Remove dirt guard.
• Turn key clockwise to unlock.
• Insert safety pin.
• TIGHTEN knob until there is
no more play between the
tongue and receiver.
• Lock it.
• Replace dirt guard.
NOTE: When
locked, the knob
will spin freely,
making it unable
to be loosened.
Safety pin
is required
for use.
Extend arms. Raise arms
completely.
Pull the lever to release
the arms from locked-
down position.
Arms will lock into
position.
CAUTION
Keep fingers away from
ALL moving parts!
A Yakima TubeTop (see cover
page) may be required to carry
your bike safely.
Failure to load
bikes properly can
result in property
damage, personal
injury, or death.
Always use
cradles closest
to vehicle.
Bikes should be as level as possible
to avoid ground clearance issues and
possible ejections.
Load heaviest bike first.
• Always load first bike with
chain away from vehicle.
• Compress stabilizers against
bike frame.
• Stabilize the bike frame in the
cradle. Arrange bikes for best
stabilization.

1035681A-4/15

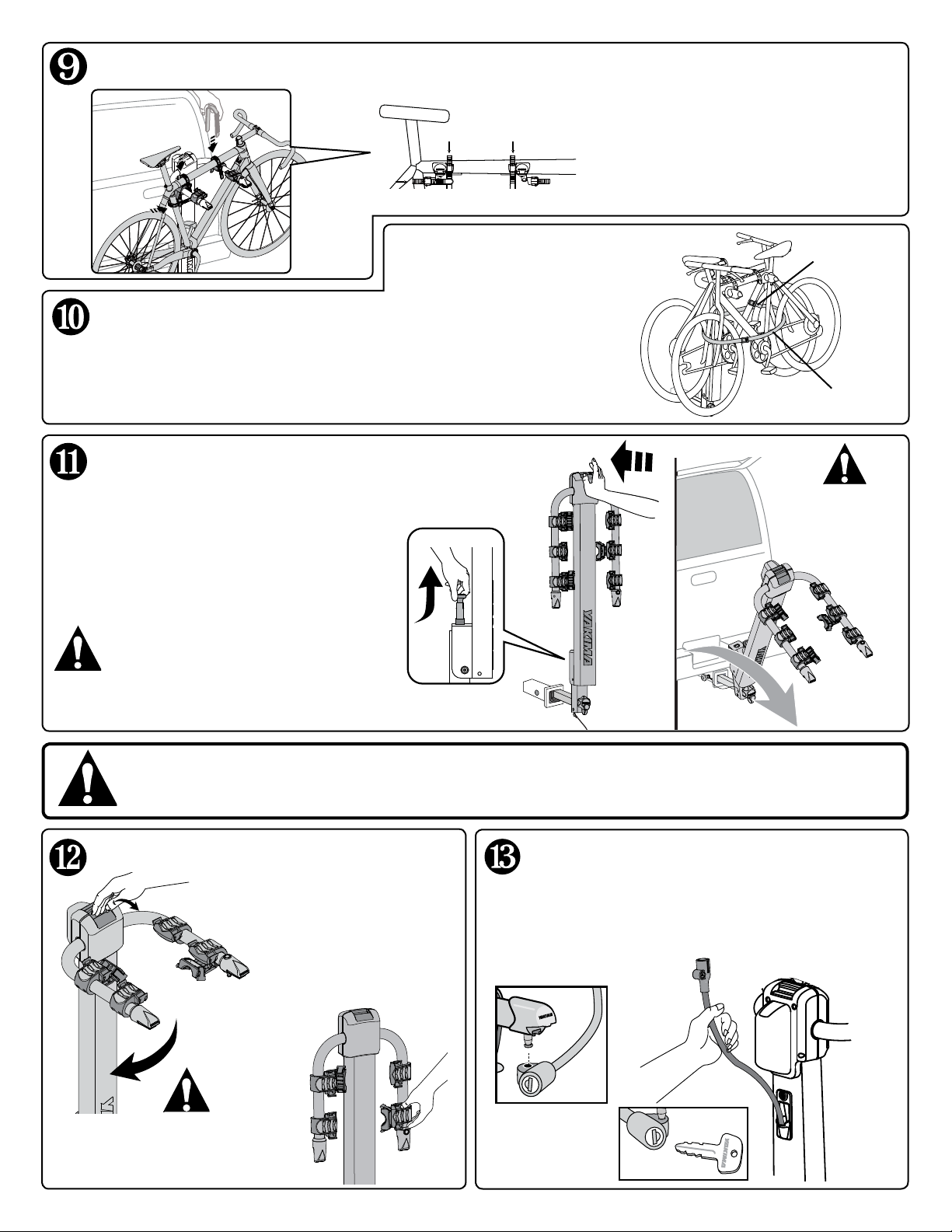

Apply Zip Strips, diagonally over frame, hook into place.
Arrange bikes for best stabilization.
Pull straps tightly over bike frame,
and hook onto cradle.
Load additional bikes.
Alternate bike directions to
avoid interference.
• Use Wheel Strap to secure rear bike's front wheel to it's frame.
• Use Long Strap to secure bikes to LiteRider mast.
• Secure loose strap ends.
PULL
CAUTION: Keep fingers away
from ALL moving parts!
Fold mast down to access the rear:
Never fold
down mast
with bikes
loaded.
• Unload the bikes.
• Push the top of the mast towards
the vehicle while pulling the release
knob upward simultaneously.
• Carefully fold mast down.
• When finished be sure to bring the
mast to the full upright and locked
position.
wheel strap
long strap
CAUTION: NEVER operate vehicle with LITERIDER in folded position!
Check that release knob is in locked position by pulling on mast.
• Pull release lever
forward.
• Pull up slightly on arms
while pulling lever.
• Fold arms.
Be sure arms
lock in down
position.
Fold carrier arms when not in use.
• Access lock cable from recess at rear of mast.
• Pass cable through bike frame.
• Attach lock to pin at end of the arm.
• Lock the lock.
To lock bikes to LiteRider use lock cable.

1035681A-5/15
WARNING
Attachment hardware can loosen over time. Check
before each use, and tighten if necessary. Failure
to perform safety checks can result in property
damage, personal injury, or death.
IMPORTANT
LOAD LIMITS
2 Bike LiteRider - Total weight, 70 lbs./32 kg
3 Bike LiteRider- Total weight, 90 lbs./41 kg
MAINTENANCE
Use non-water soluble lubricant on moving
metal parts. Use a soft cloth with water
and mild detergent to clean rubber parts.
LiteRider mast must be locked in place
before loading bikes or moving vehicle!
Be sure to read all the
warnings and warranty
information contained in
the insert accompanying
these instructions!
KEEP THESE INSTRUCTIONS!
Perform SAFETY CHECKS
On some vehicles, hatch
interference is unavoidable. Use
caution when opening your hatch.
• Mast must be locked into place when operating vehicle.
• Be sure the Zip Strips are hooked securely over the bike
frames.
• Replace Zip Strips if cracked or worn.
• Be sure all hardware is secured according to
instructions.
• Do not let bicycle tires hang near vehicle’s hot exhaust.
IF YOUR VEHICLE
HAS A REAR HATCH:
BOTTLE OPENER
At the end of each arm is a
bottle opener. Be sure to drink
responsibly, never litter, and
always recycle.
— Use —
• Off-road driving is not recommended and could result in
damage to your vehicle, hitch receiver, or your bikes.
• Do not transport bicycles with attached baby seats, panniers,
wheel covers, full bike covers or motors.
• Not intended for tandem, or recumbent bikes.
• Use care when entering driveways so that bikes do not
contact the ground.
• Drive slowly over speed bumps 5-10 mph (8 kph - 16 kph) max.
— Installation —
• Do not use this product with hitch extenders.
Use only Yakima adapters with this product.
Do not use any other brand tongue adapter.
• Do not install if spare tire causes interference.
• Do not install onto trailers, campers, or
recreational vehicles.
• Remove this rack before entering an
automatic car wash, and when not in use.
LOCKEDUNLOCKED!

1035681A-6/15
LITERIDER 2&3
IL EST ESSENTIEL QUE TOUS LES SUPPORTS ET ACCESSOIRES YAKIMA SOIENT FIXÉS ET ATTACHÉS SOLIDEMENT À
VOTRE VÉHICULE. UNE ATTACHE INADÉQUATE PEUT CAUSER UN ACCIDENT DU VÉHICULE ET DES BLESSURES GRAVES
OU MORTELLES POUR VOUS OU POUR LES AUTRES. IL VOUS INCOMBE DE FIXER LES SUPPORTS ET ACCESSOIRES
À VOTRE VÉHICULE, DE VÉRIFIER LES ATTACHES AVANT D’UTILISER LE DISPOSITIF, DE VÉRIFIER RÉGULIÈREMENT
QUE LE PRODUIT EST AJUSTÉ, ET QU’IL N’EST PAS USÉ OU ENDOMMAGÉ. IL VOUS FAUT DONC LIRE ET COMPRENDRE TOUTES LES
DIRECTIVES ET MISES EN GARDE FOURNIES AVEC VOTRE PRODUIT YAKIMA AVANT DE L’INSTALLER OU DE L’UTILISER. SI TOUTES
LES INSTRUCTIONS ET MISES EN GARDE NE SONT PAS COMPRISES, OU SI L’ON N’A AUCUNE EXPÉRIENCE EN MÉCANIQUE ET QUE
L’ON N’EST PAS TRÈS FAMILIER AVEC LES PROCÉDURES D’INSTALLATION, FAIRE INSTALLER LE PRODUIT PAR UN INSTALLATEUR
PROFESSIONNEL COMME UN GARAGISTE QUALIFIÉ OU RÉPARATEUR DE CARROSSERIE.
ACHETER À PART :
TubeTop: Nécessaire pour les vélos pour dames ou dont le
tube horizontal est fortement incliné vers le bas ou présente
un angle. Article no 8002531.
Pour acheter tout accessoire Yakima, consulter le site
Yakima.com ou contacter le revendeur le plus proche.
BOULON (X 1)
RONDELLE PLATE (X 2)
ÉCROU (X 1)
GRANDE CLÉ
HEXAGONALE (X 1)
CLÉ DOUBLE (X 1)
PETITE CLÉ
HEXAGONALE (X 1)
CLÉ (X 2)
3 VÉLOS (X 1)
2 VÉLOS (X 1)
SANGLE LONGUE (X 1)
SANGLE DE ROUE (X 1)
Pour
votre sécurité
YAKIMA.com
Inscription
de garantie
en ligne
LANGUETTES ZIP STRIP
2 VÉLOS (X 6)
LANGUETTES ZIP STRIP
3 VÉLOS (X 9)

1035681A-7/15
Si le véhicule a un attelage de 1¼ po, enlever l'adaptateur pour attelage de 2 po.
Poser le coude.
• Enfiler le boulon muni
d'une rondelle plate.
• Ajouter une deuxième
rondelle, puis l'écrou.
Insérer le coude dans
l'attelage du véhicule.
SI LA ROUE DE
SECOURS GÊNE
L'INSTALLATION,
NE PAS
EMPLOYER CE
PRODUIT.
Aligner les trous de
l'attelage et du coude.
À l'aide la
petite clé
hexagonale,
enlever la vis
de l'adaptateur.
Fixer le coude.
Enlever
l'adaptateur.
Réunir le coude et la potence en alignant
les trous et en inclinant la potence,
tel qu'illustré. Le montage se fera plus
facilement si l'on insère d'abord le coude
dans l'attelage du véhicule.
• Serrer le boulon
à fond à l'aide
de la grande clé
hexagonale et de
la clé double.
Si le véhicule a un
attelage de 2 po, passer
à l'opération suivante.
La potence du porte-vélo LiteRider doit être
verrouillée en position verticale avant de
charger les vélos ou de déplacer le véhicule!
VERROUILLÉDÉBLOQUÉ

1035681A-8/15
REMARQUE : le bouton doit être
déverrouillé pour que l'on puisse
le serrer ou le desserrer.
• Enlever le capuchon
antipoussière.
• Tourner la clé à droite
pour déverrouiller.
• Enfiler l'axe d'attelage.
• SERRER le bouton jusqu'à ce
qu'il n'y ait plus de jeu entre le
coude et l'attelage.
• Verrouiller le bouton.
• Remettre le capuchon
antipoussière en place.
REMARQUE : une
fois verrouillé, le
bouton tourne à vide,
et ne peut donc pas
être desserré.
L'axe d'attelage doit
obligatoirement être
installé.
Relever les bras.
Tirer sur le levier pour
déverrouiller les bras de
leur position basse.
Les bras se
verrouillent en
position.
ATTENTION
Éloigner les doigts de
TOUTES les pièces mobiles.
CHARGER LE véLO LE PLUS LOURd
EN PREMIER.
• Toujours charger le premier vélo
de manière que la chaîne soit à
l'opposé du véhicule.
• Appuyer les stabilisateurs contre le
cadre du vélo.
• Stabiliser le cadre dans le berceau.
Disposer les vélos pour qu'ils soient
les plus stables possible.
Toujours charger les
berceaux qui sont les
plus près du véhicule.
Il faudra peut-être employer un tube TubeTop
Yakima (voir la page couverture) pour
transporter le vélo de manière sécuritaire.
Si les vélos ne sont pas
chargés correctement, on
risque de provoquer des
dommages, des blessures
ou même la mort.
Les vélos doivent être le plus près possible de
l'horizontale pour éviter qu'ils ne touchent par
terre et ne risquent de tomber.
Serrer le bouton verrouillable.
Relever les bras
complètement.

1035681A-9/15
Serrer les sangles Zip Strip en diagonale sur les tubes et les accrocher.
TIRER
ATTENTION : ÉLOIGNER LES DOIGTS
DE TOUTES LES PIÈCES MOBILES !
• Décharger les vélos.
• La potence du porte-vélo LiteRider
doit être verrouillée en position
verticale avant de charger les
vélos ou de déplacer le véhicule!
• Rabattre la potence.
• Après, ne pas oublier de redresser
et de verrouiller la potence.
Ne jamais
rabattre la
potence avec des
vélos chargés.
Rabattre la potence pour avoir
accès à l’arrière du véhicule.
ATTENTION : ne JAMAIS conduire le véhicule avec le porte-vélo rabattu ! Vérifier
que le bouton de déclenchement est bien engagé en tirant sur la potence.
• Tirer sur le levier.
• Relever légèrement les
bras tout en continuant
de tirer sur le levier.
• Rabattre les bras
Vérifier que les bras sont
verrouillés en position basse.
RABATTRE LES BRAS QUAND LE PORTE-VÉLO
NE SERT PAS.
• Sortir le câble de son logement dans la partie avant de
la potence.
• Passer le câble dans le cadre du (des) vélo(s).
• Fixer le câble à l'ergot au bout du bras.
• Verrouiller la serrure.
Utiliser le câble pour verrouiller les vélos
au porte-vélo.
Charger les autres vélos.
Charger les vélos en
alternant les guidons.
• Utiliser la sangle de roue pour attacher la roue avant du premier vélo à son
cadre.
• Utiliser la sangle longue pour attacher les vélos à la potence du porte-vélo.
• Attacher l'excédent des sangles.
sangle de
roue
sangle longue
Disposer le cadre du vélo dans les
berceaux de manière à obtenir la
meilleure stabilité.
Tirer les sangles pour bien les
serrer sur le cadre, en diagonale,
avec le crochet en place.

1035681A-10/15
AVERTISSEMENT
Les dispositifs de fixation peuvent se desserrer à la longue. Les
inspecter et les resserrer au besoin, et avant chaque utilisation.
Si l’on n’effectue pas les vérifications de sécurité, on risque de
provoquer des dommages, des blessures ou même la mort.
LIMITES DE CHARGEMENT
IMPORTANTES
LiteRider pour 2 vélos : poids total 32 kg (70 lb)
LiteRider pour 3 vélos : poids total 41 kg (90 lb)
ENTRETIEN
Lubrifier les pièces métalliques mobiles
avec un lubrifiant non soluble à l'eau.
Nettoyer les pièces en caoutchouc avec
un chiffon, de l'eau et un savon doux.
La potence du porte-vélo doit être
verrouillée en place avant de charger les
vélos et quand on conduit le véhicule !
S'assurer de lire les
avertissements et les
renseignements sur la
garantie figurant sur le
feuillet qui accompagne
ces instructions !
CONSERvER CES INSTRUCTIONS !
AVEC CERTAINS VÉHICULES, IL EST
INÉVITABLE QUE LE PORTE-VÉLO
GÊNE L’OUVERTURE DU HAYON;
OUVRIR LE HAYON AVEC PRUDENCE.
•Lapotencedoitêtreverrouilléeenplacequandonconduitlevéhicule.
•VérierqueleslanguettesZipStripsontbienaccrochéessurlecadre
des vélos.
•RemplacerleslanguettesZipStripquiseraientuséesoufendues.
•S’assurerquelemontageestsolideetconformeauxinstructions.
•Éloignerlespneusdesvélosdel’échappementduvéhicule.
SI LE VÉHICULE EST
MUNI D’UN HAYON :
DÉCAPSULEUR
Le bout de chacun des bras est
muni d'un décapsuleur. On devrait
toujours boire avec modération. Ne
laissez pas de déchets derrière vous
: il vaut bien mieux recycler !
— Utilisation —
• La conduite hors route n’est pas recommandée : cela
pourrait endommager le véhicule, l’attelage ou les vélos.
• Ne pas transporter de bicyclettes munies d’un siège de
bébé, de sacoches, de housses de roues, d’une housse
de vélo complète ou d’un moteur.
• Ce produit n’est pas destiné au transport de tandems ou
de vélos surbaissés (“recumbent”).
• Faire attention en franchissant une entrée de manière
que les vélos ne frottent pas contre le sol.
• Ne pas franchir les ralentisseurs à plus de 8 ou 16 km/h
(5 à 10 mi/h).
— Installation —
• Ne pas utiliser ce produit avec des rallonges
d'attelage. Utiliser seulement les adaptateurs Yakima
avec ce produit. N'utiliser aucune autre marque
d'adaptateur de languette.
• Ne pas installer ce produit si la roue de secours gêne.
• Ne pas installer ce produit sur une remorque, une
autocaravane ou un véhicule de camping.
• Enlever le porte-vélo quand il ne sert pas et avant de
passer dans un lave-auto automatique.
Effectuer les vérications de sécurité.
VERROUILLÉDÉBLOQUÉ

1035681A-11/15
LITERIDER 2&3
Para su
seguridad
Registro de
garantía en
línea
YAKIMA.com
ARANDELA PLANA (2X)
TUERCA (1X)
LLAVE DE AJUSTE (1X)
LLAVES (2X)
CORREAS ZIP STRIP
2 BICICLETAS (6X)
LLAVE HEXAGONAL
GRANDE (1X)
PERNO (1X)
CORREAS ZIP STRIP
3 BICICLETAS (9X)
LLAVE HEXAGONAL
PEQUEÑA (1X)
2BICICLETAS (1X)
CORREA LARGA (1X)
CORREA DE RUEDA (1X)
3 BICICLETAS (1X)
AdvERTENCIA IMPORTANTE
ES FUNDAMENTAL QUE TODOS LOS PORTAEQUIPAJES Y ACCESORIOS YAKIMA ESTÉN FIJADOS DE MANERA CORRECTA Y
SEGURA AL VEHÍCULO. UNA INSTALACIÓN DEFICIENTE PODRÍA CAUSAR UN ACCIDENTE AUTOMOVILÍSTICO Y PROVOCAR
HERIDAS GRAVES O LA MUERTE A USTED O A TERCEROS. USTED ES RESPONSABLE DE LA FIJACIÓN SEGURA DE LOS
PORTAEQUIPAJES Y ACCESORIOS AL VEHÍCULO. VERIFICANDO LAS UNIONES Y AMARRES ANTES DE UTILIZARLOS E
INSPECCIONANDO PERIÓDICAMENTE EL AJUSTE DE LOS PRODUCTOS, SU DESGASTE Y POSIBLES DAÑOS. POR ELLO, DEBE LEER Y
COMPRENDER TODAS LAS INSTRUCCIONES Y ADVERTENCIAS QUE VIENEN CON LOS PRODUCTOS YAKIMA ANTES DE INSTALARLOS
O USARLOS. SI NO ENTIENDE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS, O NO TIENE EXPERIENCIA EN MECÁNICA O NO ESTÁ
FAMILIARIZADO CON LOS PROCEDIMIENTOS DE INSTALACIÓN, HAGA INSTALAR EL PRODUCTO POR UN INSTALADOR PROFESIONAL.
COMPRAR POR SEPARADO:
TubeTop: Requerido en las bicicletas para damas, o
en las que tienen el tubo superior en ángulo. Pieza
#8002531
Para toda compra de accesorios Yakima, visite
Yakima.com o póngase en contacto con un
distribuidor local.

1035681A-12/15
INSTALE LA ESPIGA.
• Instale el perno y una
arandela plana.
• Agregue una segunda
arandela y enrosque
la tuerca.
ASEGURE LA ESPIGA.
• Utilice la llave
hexagonal
grande y la llave
de ajuste para
apretar del todo.
Alinee los agujeros como se muestra
para ensamblar la espiga con el mástil
(éste debe estar inclinado). Para
facilitar el armado, instale primero la
lengüeta en el enganche del vehículo.
SI EL ENGANCHE DEL VEHÍCULO ES DE 1 1/4": SAQUE EL ADAPTADOR DE ENGANCHE DE 2".
PARA ENGANCHES
DE 2": PASE A LA
ETAPA SIGUIENTE.
Utilice la llave
hexagonal
pequeña para
desenroscar
el tornillo del
adaptador.
Retire el
adaptador de
la espiga.
INTRODUZCA LA ESPIGA EN EL
ENGANCHE DEL VEHÍCULO.
¡NO UTILICE
ESTE PRODUCTO
SI LA RUEDA
DE AUXILIO
ENTORPECE LA
INSTALACIÓN!
Haga coincidir los
agujeros del receptor
con los de la espiga.
¡EL MÁSTIL DEL PORTABICICLETAS LITERIDER
DEBE ESTAR TRABADO EN SU POSICIÓN VERTICAL
ANTES DE CARGAR LAS BICICLETAS O DE PONER
EL VEHÍCULO EN MOVIMIENTO!
DESBLOQUEAR BLOQUEADO

1035681A-13/15
SUBA LOS BRAZOS DE SOPORTE. SUBA
COMPLETAMENTE
LOS BRAZOS DE
SOPORTE.
Tire de la palanca para
destrabar los brazos de
soporte que están bajados.
Los brazos
quedarán trabados
en esta posición.
PRECAUCIÓN
¡Mantenga los dedos alejados
de TODAS las piezas móviles!
CARGUE PRIMERO LA BICICLETA MÁS PESADA.
• Cargue siempre la primera bicicleta
de manera que la cadena quede del
lado opuesto al vehículo.
• Comprima los estabilizadores contra
el cuadro de la bicicleta.
• Estabilice el cuadro de la bicicleta
en la cuna de apoyo. Acomode las
bicicletas de manera que queden lo
más estabilizadas posible.
Para transportar su bicicleta con toda
seguridad, es posible que necesite utilizar
un TubeTop de Yakima (vea la cubierta).
Si las bicicletas no se
cargan correctamente,
se pueden provocar
daños materiales,
heridas corporales o
la muerte.
Las bicicletas deben quedar lo más horizontal
posible para evitar que toquen el suelo o que
se caigan.
Instale siempre las cunas de apoyo
lo más cerca posible del vehículo.
APRIETE LA PERILLA DE CIERRE.
NOTA: La cerradura debe estar
destrabada para poder apretar
o aflojar la perilla.
• Retire el protector
de suciedad.
• Introduzca el perno de seguridad.
• Apriete la perilla hasta que no
quede ningún juego entre la
espiga y el receptor.
• Ciérrela con llave.
• Vuelva a instalar el protector de
suciedad.
NOTA: Cuando está
trabada, la perilla
gira libremente,
por lo tanto es
imposible aflojarla.
Aquí se debe
utilizar un perno de
seguridad.
• Gire la llave en sentido horario
para abrir la cerradura.

1035681A-14/15
TIRE
PRECAUCIÓN: ¡MANTENGA LOS DEDOS
ALEJADOS DE TODAS LAS PIEZAS MÓVILES!
•Descarguelasbicicletas.
•Empujelapartesuperiordelmástilhacia
el vehículo, tirando de la perilla hacia
arriba al mismo tiempo.
•Inclinecuidadosamenteelmástilhacia
abajo.
•Cuandohayaterminado,asegúrese
de colocar nuevamente el mástil en la
posición vertical y de trabarlo.
Nunca incline el
mástil hacia abajo
con bicicletas
cargadas.
Incline el mástil hacia abajo para
acceder a la parte posterior:
Tire firmemente de las correas Zip Strip diagonalmente
sobre el cuadro y engánchelas en su lugar.
Cargue las otras bicicletas.
Alterne la dirección de las bicicletas
para evitar que interfieran entre si.
• Utilice la correa de rueda para atar el cuadro a la rueda delantera de
la bicicleta que está más cerca del vehículo.
• Utilice la correa larga para atar las bicicletas al mástil del LiteRider.
• Asegure los extremos flojos de las correas.
PRECAUCIÓN: ¡NUNCA MUEVA EL VEHÍCULO CON EL PORTABICICLETAS LITERIDER EN LA POSICIÓN
INCLINADA! TIRE DEL MÁSTIL PARA ASEGURARSE DE QUE LA PERILLA ESTÁ EN LA POSICIÓN DE BLOQUEO.
Baje los brazos de soporte cuando
no se usan. • Tire de la palanca hacia
adelante para destrabar
los brazos.
• Siga tirando de la palanca
• mientras levanta un poco
los brazos de soporte.
• Baje los brazos de soporte.
Asegúrese de que los brazos
de soporte quedan trabados
cuando están para abajo.
Utilice el cable con cerradura para
Trabar las bicicletas al LiteRide.
• Saque el cable con cerradura del compartimento que se
encuentra en la parte posterior del mástil.
• Pase el cable a través del cuadro de la bicicleta.
• Introduzca la cerradura en la clavija que se encuentra en el
extremo del brazo de soporte.
• Ciérrela con llave.
Monte el marco de la bicicleta sobre
los soportes de manera que quede lo
más estable posible.
Tire firmemente de las fajas de
sujeción en forma diagonal sobre el
chasis; engánchelas en su posición.

1035681A-15/15
ADVERTENCIA
Las piezas de montaje pueden aflojarse con el
tiempo. Verifique antes de cada uso y ajuste si es
necesario. Si no se realizan las verificaciones de
seguridad se pueden provocar daños materiales,
heridas corporales o la muerte.
LÍMITES dE CARGA
IMPORTANTES
LiteRide para 2 bicicletas - Peso total, 70 lb/32 kg
LiteRide para 3 bicicletas - Peso total, 90 lb/41 kg
MANTENIMIENTO
Utilice periódicamente un lubricante no soluble
en agua en las piezas móviles de metal. Utilice
un paño suave con agua y detergente ligero
para limpiar las piezas de caucho.
¡El mástil del portabicicletas LiteRide debe
estar trabado en su lugar antes de cargar las
bicicletas o de poner el vehículo en movimiento!
¡Asegúrese de leer toda
la información sobre
las precauciones y la
garantía que acompañan
estas instrucciones!
¡CONSERvE ESTAS INSTRUCCIONES!
EN CIERTOS VEHÍCULOS LA
INTERFERENCIA CON LA PORTEZUELA
ES INEVITABLE. TENGA CUIDADO
CUANDO ABRA LA PORTEZUELA.
•Elmástildebeestartrabadoantesdequeelvehículosepongaenmovimiento.
•Cercióresedequelascorreasestánenganchadasdemaneraseguraenlos
cuadros de las bicicletas.
•ReemplacelascorreasZipStripqueesténgastadasodeshilachadas.
•Cercióresedequetodoelmaterialestáaseguradodeacuerdoalasinstrucciones.
•Asegúresedequelosneumáticosdelasbicicletasnoquedancercadelescape
caliente del vehículo.
SI SU VEHÍCULO TIENE UNA
PORTEZUELA TRASERA:
DESTAPADOR
En el extremo de cada brazo de soporte
hay un destapador de botellas. Beba
de manera responsable, nunca deje los
lugares en desorden y recicle siempre.
— Uso —
• No conduzca fuera de las rutas porque podría dañarse
el vehículo, el receptor de enganche o las bicicletas.
• No transporte bicicletas con asientos para bebés,
cestas, protectores de rueda, cubrebicicletas o
bicicletas con motor.
• No transporte bicicletas en tándem o plegables.
• Tenga cuidado de que las bicicletas no toquen el suelo
en la entrada de auto.
• Conduzca lentamente en zonas con badenes, sin
superar las 5 a 10 mph (8 a 16 km/h) de velocidad.
— Instalación —
• No utilice este producto con extensores del enganchador.
Utilice con este producto únicamente adaptadores Yakima.
No use adaptador de lengüeta de ninguna otra marca.
• No instale este producto si la rueda de auxilio entorpece la
instalación.
• No lo instale en remolques, casas rodantes o vehículos
recreativos.
• Retire este portabicicletas antes de entrar en un lavadero
automático de vehículos y cuando no lo utilice.
REALICE LAS vERIFICACIONES dE SEGURIdAd.
DESBLOQUEAR BLOQUEADO
