Szanowni Klienci!
Prosimy o uważne przeczytanie niniejszej instrukcji obsługi. Szczególną uwagę należy poświęcić
wskazówkom bezpieczeństwa. Instrukcję prosimy zachować, aby można było korzystać z niej rów-
nież w trakcie późniejszego użytkowania wyrobu.
Importer/producent nie odpowiada za ewentualne szkody spowodowane zastosowaniem
urządzenia niezgodnym z jego przeznaczeniem lub niewłaściwą jego obsługą.
Importer/producent zastrzega sobie prawo modykacji wyrobu w każdej chwili, bez wcze-
śniejszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw
albo z przyczyn konstrukcyjnych, handlowych, estetycznych i innych.
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Wentylator podłączaj jedynie do sieci prądu przemiennego 220-240 V.–
Nie wyciągaj wtyczki z gniazdka pociągając za przewód.–
Nie uruchamiaj urządzenia, jeśli przewód zasilający, obudowa, lub osłony ochronne są w sposób –
widoczny uszkodzona.
Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymienio-
ny u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalikowaną
osobę w celu uniknięcia zagrożenia.
Napraw urządzenia może dokonywać jedynie przeszkolony personel. Nieprawidłowo wyko-
nana naprawa może spowodować poważne zagrożenia dla użytkownika. W razie wystąpienia
usterek radzimy zwrócić się do specjalistycznego punktu serwisowego.
Wyłącz wentylator z prądu, gdy przenosisz go w inne miejsce.–
Nigdy nie wkładaj palców, ołówków, ani żadnych innych przedmiotów przez osłonę ochronną –
podczas pracy wentylatora.
Przed czyszczeniem wentylatora wyjmij wtyczkę przewodu z gniazdka zasilającego.–
Przed usunięciem osłony upewnij się, czy wentylator jest odłączony od zasilania (wyjmij wtyczkę –
przewodu przyłączeniowego z gniazdka zasilającego).
Upewnij się, ze podczas pracy wentylator stoi na stabilnej powierzchni.–
Nie używaj wentylatora w otwartym oknie. Deszcz może spowodować zagrożenie porażenia prą-–
dem.
Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczo-–
nej zdolności zycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub zna-
jomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania
sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.–
WYMAGANIA NORM I DANE TECHNICZNE
Wentylator jest urządzeniem klasy II i spełnia wymagania obowiązujących norm.
Urządzenie jest zgodne z wymaganiami dyrektyw:
Urządzenia elektryczne niskonapięciowe (LVD) – 2006/95/EC.–
Kompatybilność elektromagnetyczna (EMC) – 2004/108/EC.–
Wyrób oznaczono znakiem CE na tabliczce znamionowej.
Deklaracja zgodności CE znajduje się na stronach www.zelmer.pl.
Parametry funkcjonalne:
Moc: 55W.●
Średnica śmigła – 40 cm.●
3 prędkości nawiewu.●
Oscylacja pozioma i blokada oscylacji.●
Ustawianie kąta nachylenia wentylatora (w górę, w dół).●
Programowanie czasu pracy (od 1/2h – 7,5h).●
3 programy nadmuchu (stały, nocny, naturalny).●
Diody sygnalizujące tryby pracy.●
PL

3
4. Zdejmij i wyrzuć plastikową tulejkę znajdującą się na wałku silnika.
5. Załóż łopatki silnika (4) na wałek.
6. Dokręć do oporu osłonę piasty (3) na wałku silnika w kierun-
ku przeciwnym do ruchu wskazówek zegara.
7. Zamocuj osłonę przednią (1) i osłonę tylną (6),nakładając
pierścień zabezpieczający (2).
8. Dokręć śruby pierścienia zabezpieczającego (2).
Sprawdź czy wszystkie elementy zostały poprawnie zamontowane!
1. Odkręć osłonę piasty (3) i nakrętkę plastikową (5) z przedniej części kadłuba silni-
ka (7), wyjmij obie części.
2. Zamocuj osłonę tylną (6) we właściwym położeniu – uchwytem do
góry.
3. Dokręć zgodnie z kierunkiem ruchu wskazówek zegara nakrętkę pla-
stikową (5) do oporu, na gwincie wystającym z kadłuba silnika (7).
Zdalne sterowanie pilotem.●
Regulacja wysokości wentylatora.●
Stabilna podstawa.●
Dane techniczne wentylatora podane są na tabliczce
znamionowej.

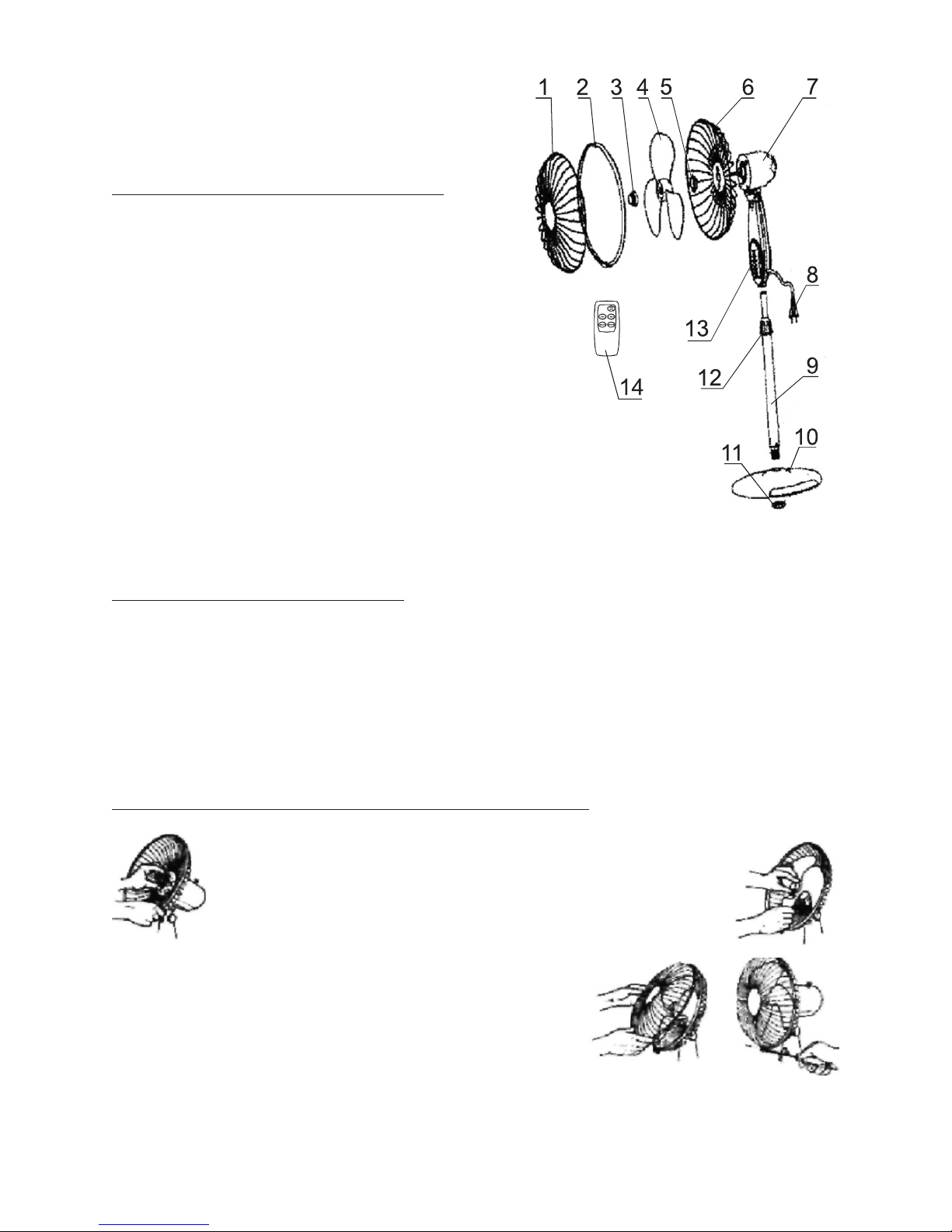

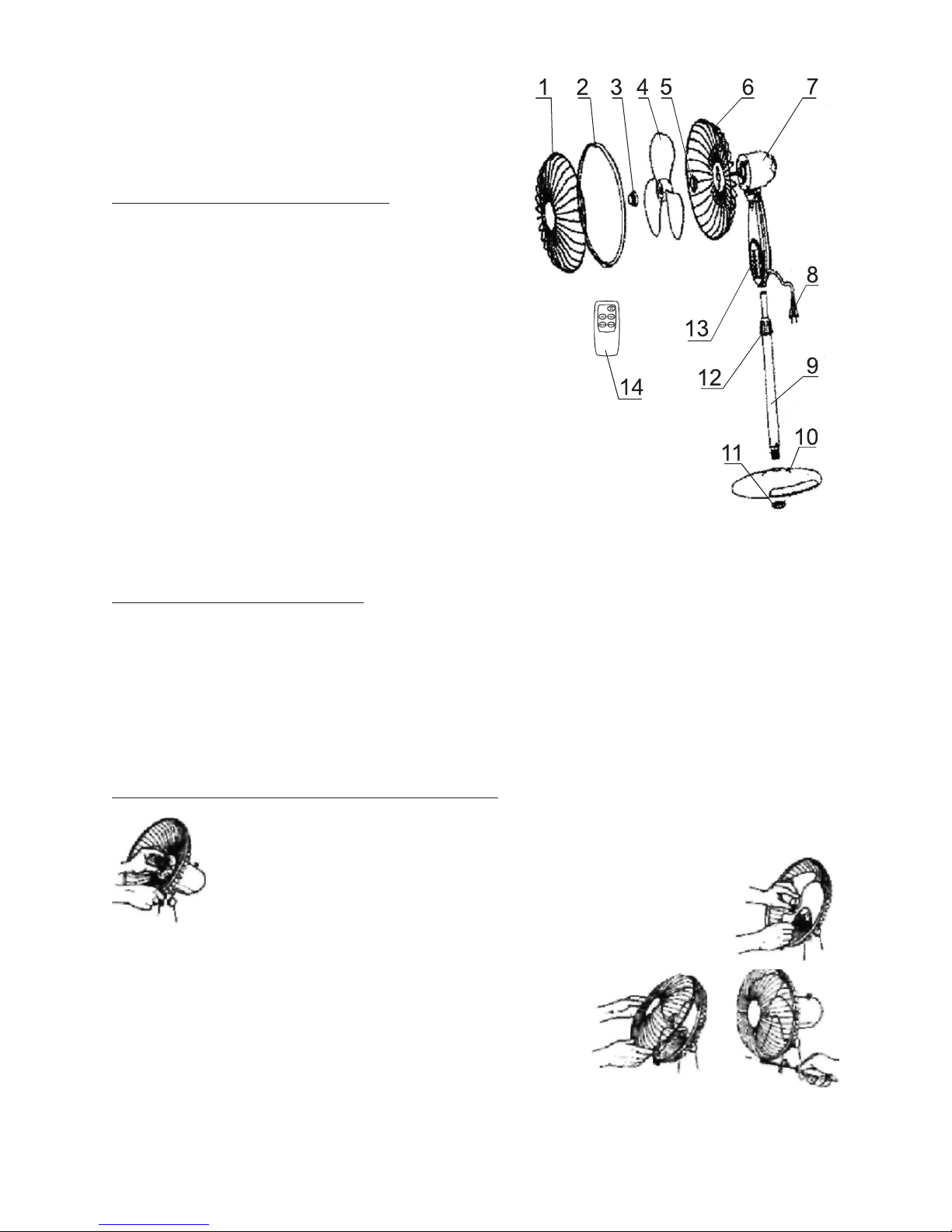

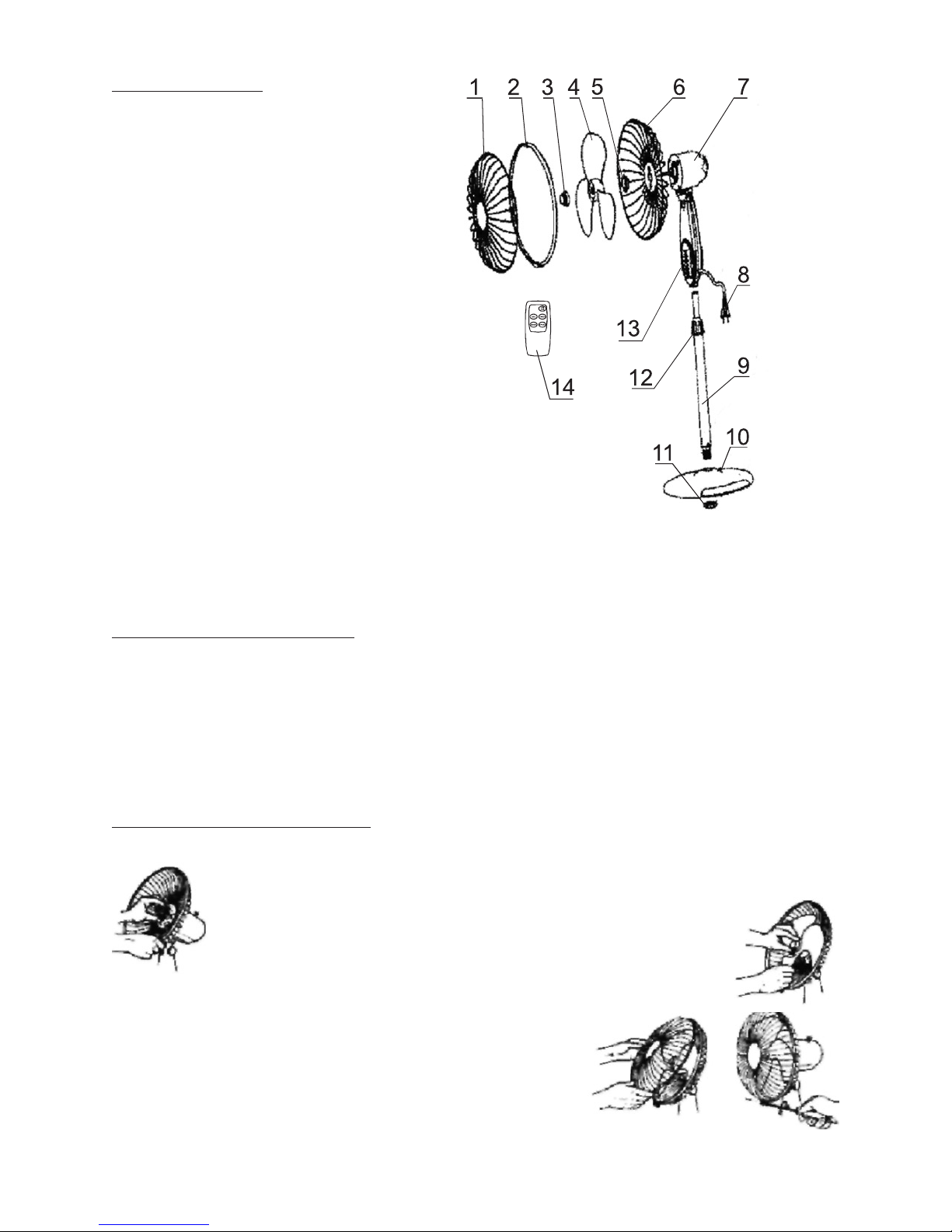

BUDOWA WENTYLATORA
1. Osłona przednia.
2. Pierścień zabezpieczający.
3. Osłona piasty.
4. Łopatki wentylatora.
5. Nakrętka plastikowa.
6. Osłona tylna.
7. Kadłub silnika.
8. Przewód przyłączeniowy.
9. Kolumna.
10. Podstawa.
11. Nakrętka mocująca.
12. Pierścień regulacji wysokości.
13. Panel sterowania.
14. Pilot zdalnego sterowania.
Wyrób, który Państwo zakupili jest rozmontowany.
Przed użyciem należy go starannie zmontować kierując się poniższym opisem.
MONTAŻ KOLUMNY (9)
1. Z opakowania wyjmij części kolumny (9), podstawę (10) i poluzuj nakrętkę mocującą (11).
2. Zamocuj kolumnę (9) w podstawie (10) za pomocą nakrętki mocującej (11). Odkręć i wyjmij
pierścień regulacji wysokości z elementów kolumny.
3. Wysuń rurkę wewnętrzną na żądaną wysokość i dokręć pierścień regulacji wysokości (12), tak,
aby zamocować rurkę wewnętrzną w odpowiednim miejscu.
4. Umieść kadłub silnika (7) na kolumnie (9) i zamocuj go dokręcając śrubę. Śruba znajduje się
z tyłu połączenia pomiędzy kolumną a kadłubem silnika.
MONTAŻ KORPUSU WENTYLATORA

4
OBSŁUGA WENTYLATORA

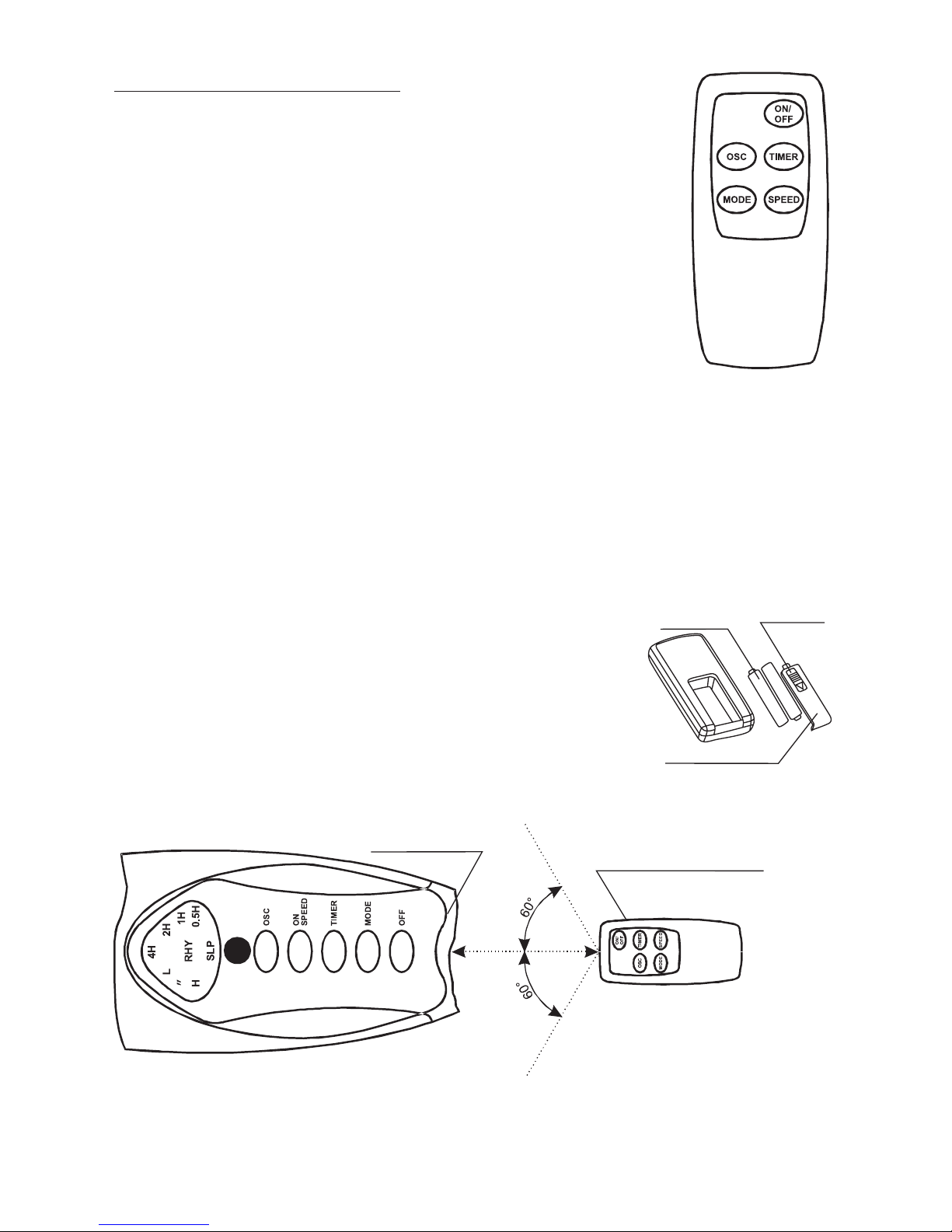

A – OBSŁUGA PILOTA ZDALNEGO STEROWANIA
1. Przycisk ON/OFF
Naciśnij przycisk, aby włączyć/wyłączyć wentylator.–
Wentylator zostaje uruchomiony przy średniej prędkości obrotowej,
po 2 sekundach zostaje przełączony na niską prędkość obrotową.
2. Przycisk SPEED (Prędkość obrotowa)
Naciśnij przycisk, aby wybrać prędkość obrotową wentylatora (L, M, H).–
3. Przycisk OSC
Naciśnij przycisk, aby włączyć/wyłączyć oscylację (poziomy ruch wa-–
hadłowy) głowicy wentylatora.
UWAGA! – Nie próbuj zmieniać kierunku ustawienia głowicy
wentylatora ręką „na siłę”; Doprowadzisz do uszkodzenia wen-
tylatora.
4. Przycisk MODE (Tryb)
Naciśnij przycisk, aby wybrać tryb nadmuchu wentylatora.–
Tryb nadmuchu może być zmieniany kolejno:
RHY = tryb naturalny (nieregularny zmienny – nadmuch czasem mocniejszy, czasem słabszy)
SLP = tryb nocny (regularny zmienny – nadmuch ze zmniejszającą się siłą) przy powtarzal-
nym naciskaniu przycisku.
5. Przycisk TIMER (regulator czasowy)
Przycisk może być naciskany powtarzalnie, lub zostaje wciśnięty na stałe. Nastawiany czas –
nadmuchu powietrza jest zwiększany krokowo, co 30 minut dając w sumie 7,5 godziny
w 15 krokach.
UWAGA! – Nie naciskaj przycisku regulatora czasowego, gdy wentylator pracuje
w sposób ciągły. W tym momencie nie świeci się żadna dioda regulatora.
WKŁADANIE – WYMIANA BATERII
1. Zsuń pokrywę przegrody baterii.
2. Włóż 2 baterie UM-4.AAA.R03 1,5V i upewnij się czy są umieszczo-
ne zgodnie ze schematem widocznym na przegrodzie baterii.
3. Załóż z powrotem pokrywkę baterii.
UWAGA! – Nie używaj akumulatorków.
SPOSÓB PRAWIDŁOWEGO UŻYWANIA PILOTA
1. Skieruj pilot zdalnego sterowania (14) w stronę panelu sterowania (13)
i naciśnij żądany przycisk.
2. Pilot zdalnego sterowania działa na odległość max.5 m i pod kątem 60° w prawo i lewo od pa-
nelu sterowania.
B – OBSŁUGA PANELU STEROWANIA
Przyciski panelu sterowania mogą być używane w taki sam sposób jak pilot zdalnego sterowania.
Ich funkcje są takie same.
Bateria Schemat
Pokrywka baterii
Pilot zdalnego sterowania
Panel sterowania
max. 5m

5
CZYSZCZENIE
Przed czyszczeniem upewnij się, że przewód przyłączeniowy wyjęty jest z gniazdka zasilającego.–
Części plastikowe czyść łagodnym mydłem i wilgotną szmatką lub gąbką. Dokładnie usuń war-–
stewkę mydła czystą wodą.
Po umyciu dokładnie wysusz wszystkie elementy i upewnij się, że woda lub inny płyn nie dostały –
się do wnętrza silnika.
EKOLOGIA – ZADBAJMY O ŚRODOWISKO
Każdy użytkownik może przyczynić się do ochrony środowiska. Nie jest to ani trudne, ani zbyt kosz-
towne.
W tym celu opakowania kartonowe przekaż na makulaturę.
Worki z polietylenu (PE) wrzuć do kontenera na plastik.
Przed wyrzuceniem pilota zdalnego sterowania wyjmij z niego baterie i oddaj je do
odpowiedniego punktu składowania i utylizacji.
Zużyte urządzenie oddaj do odpowiedniego punktu składowania i utylizacji, gdyż
znajdujące się w urządzeniu niebezpieczne składniki mogą być zagrożeniem dla
środowiska.
Nie wyrzucaj urządzenia wraz z odpadami komunalnymi!!!
Importer: Zelmer Market Sp. z o.o. – Polska
ZAKUP CZĘSCI EKSPLOATACYJNYCH – AKCESORIÓW:
w punktach serwisowych,–
sklep internetowy – jak poniżej.–
Telefony:
1. Salon Sprzedaży Wysyłkowej:
– wyroby/akcesoria – sklep internetowy: www.zelmer.pl; e-mail: [e-mail]
– części zamienne: tel. [phone], fax. [phone]
2. Sprawy handlowe: tel. [phone], e-mail: [e-mail]
3. Biuro reklamacji: tel. [phone],
[e-mail]
