INSTRUCTION MANUAL
10.4“ FLIP DOWN TFT-LCD
ACTIVE MATRIX MONITOR
MODEL NO:
ZEM-1040RM
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 1

2
ZEM-1040RM 10.4“ FLIP DOWN
TFT-LCD ACTIVE MATRIX MONITOR
TECHNICAL FEATURES
■10.4” 4:3 aspect ratio flip down TFT display panel of high brightness
■Anti-glare coated high contrast screen of 211 x 158mm dimension
■800 x 600 pixels panel resolution with a total count of 480,000 dots
■Setup and picture adjustment by on-screen-display menu
■Large viewing angle, left/right: >65° - top/down: >65°
■Multi-norm system with NTSC & PAL auto switching
■IR-remote control in credit card format
■AV-interface blackbox with audio/video inputs and power input
■Built-in twin dome lights
SPECIAL FEATURES
4:3 High Density Wide Screen Display: The ZEM-1040RM is an overhead (flip down)
TFT active matrix 4:3 widescreen video monitor, featuring a 10.4" (diagonally measured)
high quality LCD screen. It deploys a 480’000 dots high-resolution TFT panel with 800
horizontal x 600 vertical pixels, to give you excellent picture detail. The anti-glare coating
guarantees a high contrast picture quality even during daylight viewing.
Large viewing angle: This A-grade LCD panel offers an improved viewing angle of more
than 65° degrees to all sides, and the low reflective panel gets rid of annoying glare from
windows or lights.
Applications: This monitor model will work with any common video source, featuring an
RCA composite video output.
Compatibility: The 10.4" (4:3) color LCD monitor is compatible with PAL and NTSC video
streams and the internal video signal processing electronics detects and automatically
switches to NTSC or PAL.
BOX CONTENTS
■ZEM-1040RM overhead flip-down TFT-Monitor
■AV Interface blackbox with power and audio/video inputs
■IR-remote control in credit card format
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 2

3
SAFETY RECOMMENDATIONS
-Operating temperature:
Never expose the monitor to extreme heat or direct sunlight.
Please note, that TFT monitors should not be operated in very cold environments (below
0°C). During winter time, wait until the passenger compartment of your vehicle has heated
up enough, to allow for a proper function of your LCD monitor.
-Exposure to liquids:
Do not expose the monitor to water, or spilled fluids like organic solvents etc., that could
enter the device. A short circuit may occur, leading to potential fire hazards.
-Solid mounting:
In your own interest, only mount this monitor to solid surfaces, using the supplied moun-
ting hardware. The g-forces that can occur during an accident are capable of accelerating
loose devices up to very high impact velocities. This can be life-threatening.
-Cleaning:
To clean this monitor, use a glass cleaning agent with a soft towel or tissue. Do not use
any organic detergents or solvents, as organic fluids may damage the surface of the
housing.
-Driver’s safety regulations:
According to the law in different European countries, driving with monitors in use is NOT
allowed. Please respect the traffic regulations of your country, or you might face penalties
in case of an accident.
-Service & Warranty:
The manufacturer’s warranty for this device is 2 years, from the date of purchase at retail.
If you experience problems of technical defects with this device, bring it back to the retai-
ler where it was purchased.
Please note: The warranty is void when you attempt to repair or open this device yourself!
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 3

4
DVD-Headunit 10.4” FLIP DOWN TFT MONITOR
6-pin
connector
To +/-12V
power supply (or car ignition)
black
red In-line fuse AV-
Interface
video
(yellow)
audio
(red)
Switched lead
dome-lights
+12V
GND

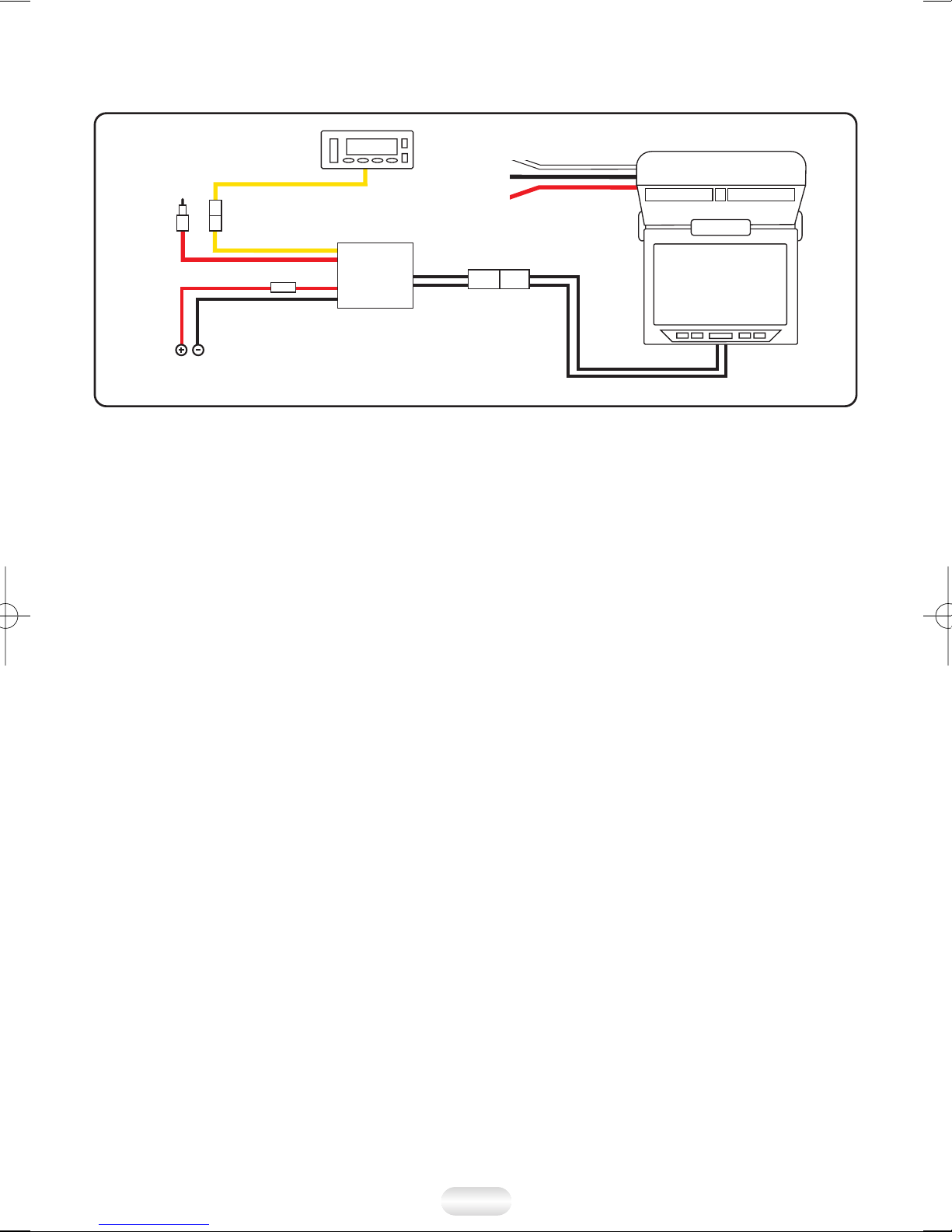

CONNECTION SCHEMATIC
CONNECTIONS / INPUTS & OUTPUTS
At the unit itself, there are three wires to be connected, to use the dome light function:
ered wire: +12V
eblack wire: GND
eWhite wire: To be connected to the switched lead of the vehicles internal lighting
A/V Interface (Black Box): The ZENEC ZEM-1040RM comes with an A/V interface
blackbox, that features the following in- and ouputs:
eExtension lead with 6-pin pc-plug for connection of the TFT monitor
eA red* and a black power supply wire to be connected to the on board voltage of the
vehicle. The red wire with inline fuse holder should be connected to the ignition of the
vehicle, to avoid unnecessary current drain when the vehicle is not in use.
eA gold plated RCA input at the blackbox, to connect the video source (DVD headunit,
TV tuner etc.).
eTwo separate RCA output plugs (red and yellow), to connect a game console or other
devices.
* the read power wire features an inline fuse holder – the correct fuse rating is 250V/2A –
only use the correct fuse rating or the monitor and the video electronics could be dama-
ged!
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 4

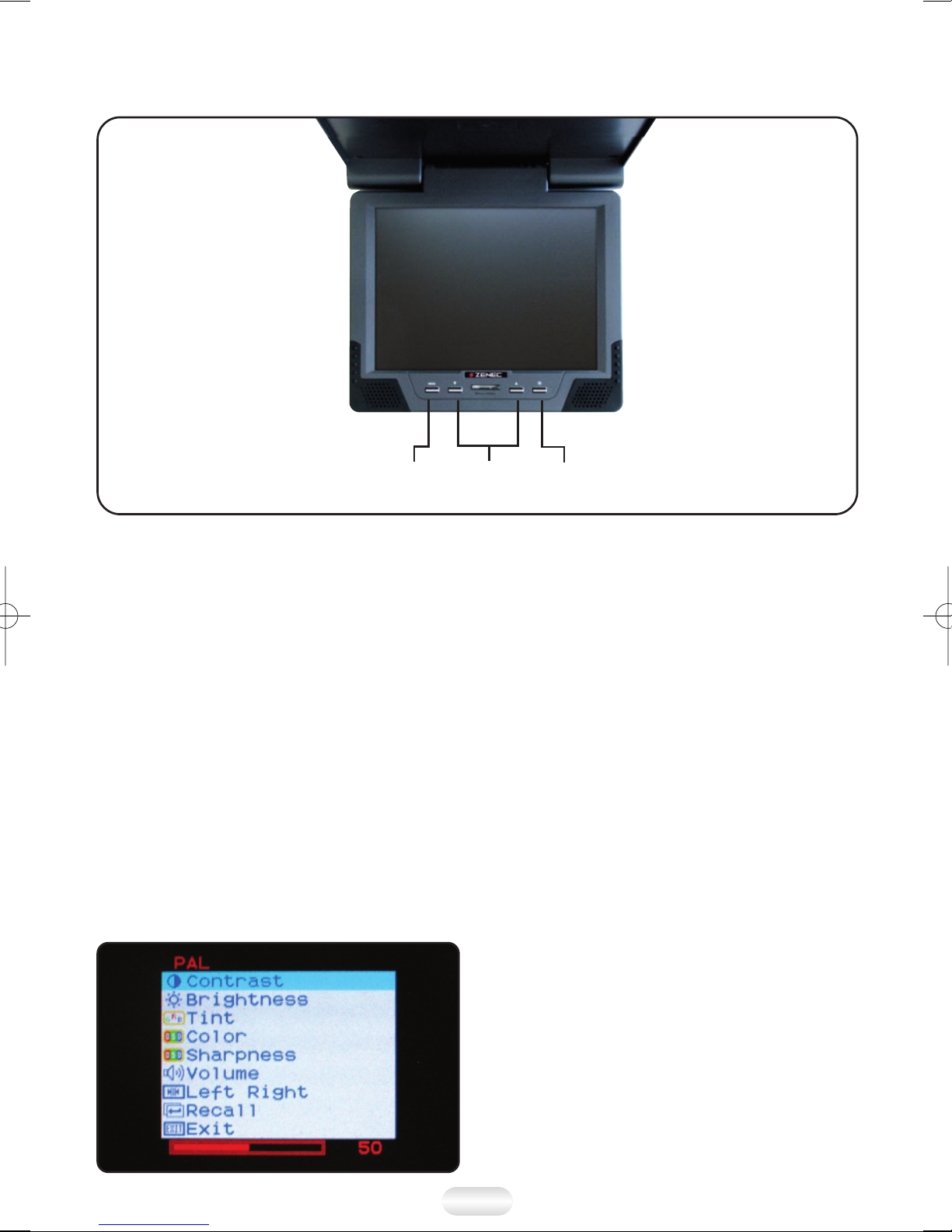

INPUTS & CONTROL KEYS ON THE MONITOR
MENU key eTo access the on-screen menu and toggle through the
▼/▲keys eAllows you to de- or increase picture adjustment parameters
POWER key eOn/Off switch with LED power indicator
ON-SCREEN MENU
CONTRAST: To adjust the contrast setting of the picture, adjustable from 0 to 100
BRIGHTNESS: To adjust the brighness of the picture, adjustable from 0 to 100
TINT: To adjust the tint of the color, adjustable from 0 to 100
COLOR: To adjust the color saturation of the picture, adjustable from 0 to 100
SHARPNESS: To adjust the picture sharpness, eight selectable presets
VOLUME: To adjust the volume of the internal mono loudspeaker (or the headphone
output)
LEFT / RIGHT: To invert the displayed picture, L&R is normal – R&L is inverted
RECALL: Selecting YES will set all picture adjustment parameters back to factory defaults
5
MENU
KEY
POWER
KEY
▼/▲
KEYS
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 5

6
CONTROLS & KEYS OF THE REMOTE CONTROL
1) TV/CATV eNo function
2) TV/AV eNo function
3) Mute eKey to mute the headphone
output
4) Power eKey to turn on, or switch off
the monitor
5) Numeric keys eNo function
6) FM/AM eNo function
7) Setup eNo function
8) Func eTo select the picture
adjustment parameters
9) Mode eTo select input Video1 or
Video2
10) UP+ / DN- eKeys to de- or increase
picture adjustment parameters
11) CH ▼/▲eNo function
12) Vol ▼/▲eKeys to increase or
decrease the headphone volume level
TECHNICAL SPECS
Power supply voltage: DC 12V (9-16V)
Max. current consumption: 0.8A
Max. power consumption: 24W
Operating temperature range: 0° to +85° Celsius
Video input signal: Composite 1.0V p-p, 75 ohms with neg. sync
DIMENSIONS
Monitor: width (only front with TFT panel) = 259mm,
height = 215mm, depth = 20mm
AV interface blackbox width = 62mm,
(without wire harness): height = 28mm, depth = 45mm
Total weight of monitor: 1430g
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 6

7
ZEM-1040RM 10.4“ FLIP DOWN
TFT-LCD AKTIV-MATRIX DECKENMONITOR
GERÄTE-FEATURES
■4:3 10.4” TFT Aktiv-Matrix Farb-Deckenmonitor mit hoher Leuchtintensität
■Durch antireflektive Beschichtung entspiegeltes Display für besonders hohen Kontrast
■TFT Panel mit 211 x 158mm Bildgrösse und 800 x 600 Pixel Auflösung (480’000 Dots)
■On-Screen Menüführung direkt am Gerät oder per IR-Fernbedienung
■Grosser Betrachtungswinkel, links/rechts: >65°, oben/unten: >65°
■Multi-Norm Video System mit automatischer Umschaltung für NTSC & PAL
Video-Signale
■IR-Fernbedienung im Kreditkartenformat
■Externe AV-Interface Blackbox mit Video Eingängen und Stromversorgungs-
Anschlüssen
■Deckenmonitor mit eingebauter Innenbeleuchtung
BESONDERHEITEN
4:3 High Density Display: Der Deckenmonitor ZEM-1040RM verfügt über ein A-Grade
Aktiv-Matrix TFT Farbdisplay im 4:3 Format mit 10.4” (26.2cm) Bilddiagonale. Das hoch-
auflösende LCD Display verfügt über 800 x 600 Bildpunkte, was eine Gesamtzahl von
480’000 Dots mit perfekt aufgelösten Bilddetails und hoher Leuchtintensität ergibt.
Der LCD Schirm verfügt über eine anti-reflektive Beschichtung, was für erhöhten Kontrast
bei viel Umgebungslicht führt. Zusätzlich verfügt dieser Monitor über einen sehr hohen
Betrachtungswinkel, wodurch das Bild auch bei seitlicher Betrachtung nichts an Schärfe
und Kontrast einbüsst.
Verwendung: Dieser Monitor funktioniert mit allen Video-Abspielgeräten, die über einen
Komposit Cinch-Ausgang verfügen, also mit allen handelsüblichen DVD, VCR Geräten
oder auch TV Tunern.
Kompatibilität: Dieser Monitor ist mit den Standard Videosignal-Formaten, wie z.B. PAL
oder NTSC kompatibel und verfügt über eine interne Signalerkennung und Autoformat-
Umschaltung der internen Videoelektronik.
LIEFERUMFANG
■ZEM-1040RM Monitor
■AV Interface Blackbox mit Strom- und Video-Eingängen
■Fernbedienung im Kreditkarten Format
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 7

8
SICHERHEITS-HINWEISE
-Betriebstemperatur
Das Gerät sollte keiner extremen Hitzeeinwirkung ausgesetzt werden!
Beachten Sie weiterhin, dass TFT Panels unterhalb von 0°C nicht korrekt funktionieren.
Bei sehr tiefen Temperaturen im Winter, kann es daher zu Funktionsstörungen des Panels
kommen. Warten Sie mit dem Betrieb des Monitors ab, bis sich der Fahrgastraum durch
die Heizung oder die Klimaanlage etwas aufgewärmt hat.
-Einwirkung von Feuchtigkeit, Wasser oder anderen
Flüssigkeiten:
Schützen Sie den Monitor vor Wasser oder anderen Flüssigkeiten, die ins Innere des
Gerätes eindringen könnten. Ein Kurzschluss mit Brandgefahr könnte daraus resultieren!
-Solide Montage:
Verwenden Sie zur Reinigung des Gerätes und des TFT Panels keine Lösungsmittel oder
andere Reinigungsmittel die organische Flüssigkeiten enthalten, welche die Oberfläche
angreifen könnten. Ein wenig Glasputzmittel und ein weicher Lappen genügen zur
Reinigung vollkommen.
-Reinigung des Monitors:
Verwenden Sie zur Reinigung des Gerätes und des TFT Panels keine Lösungsmittel oder
andere Reinigungsmittel die organische Flüssigkeiten enthalten, welche die Oberfläche
angreifen könnten. Ein wenig Glasputzmittel und ein weicher Lappen genügen zur
Reinigung vollkommen.
-Gebrauch des Monitors während der Fahrt:
Gemäss den in verschiedenen Ländern der EU geltenden Verkehrsvorschriften, darf der
Monitor während der Fahrt nicht betrieben werden, da er den Fahrer vom
Verkehrsgeschehen ablenkt. Beachten Sie unbedingt die geltenden Vorschriften in Ihrem
Land, bei Unfällen werden sonst Regressansprüche von der Versicherung geltend
gemacht!
-Bei Reparaturen oder Defekten:
Auf diesen Monitor gewährt der Hersteller eine Garantiezeit von 2 Jahren, geltend ab
Kaufdatum im Fachhandel. Wenn am Gerät Funktionsstörungen oder Defekte auftreten,
bringen Sie das Gerät unverzüglich zum Händler zurück, wo es gekauft wurde.
Zur Beachtung: Unsachgemässe Reparaturversuche oder Manipulationen am Gerät oder
an der Blackbox führen zum Erlöschen der Garantiegewährleistung!
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 8

9
+12V
GND
Schaltsignal
Innenbeleuchtung
DVD-Headunit 10.4” FLIP DOWN TFT MONITOR
6-pin
connector
To +/-12V
power supply (or car ignition)
black
red In-line fuse AV-
Interface
video
(yellow)
audio
(red)
ANSCHLUSS SCHEMA
ANSCHLÜSSE / EIN- & AUSGÄNGE
Am Gerät selber befinden sich drei Kabel, die angeschlossen werden müssen um die
Innenbeleuchtungsfunktion zu nutzen:
eRot: +12V Dauerstrom
eSchwarz: Masse
eWeiss: Schaltkabel für Innenbeleuchtung
A/V Interface (Black Box): Der ZEM-1040RM Monitor verfügt über ein externes AV-
Interface, welches folgende Anschlussoptionen zulässt:
eVerlängerungskabel mit 6-Pin PC-Stecker zum Anschluss des Monitors
eEin rotes* und ein schwarzes Kabel zum Anschluss an die Stromversorgung im
Fahrzeug
eEine direkt an der Blackbox sitzende Cinch-Eingangsbuchse, für den Anschluss einer
Videoquelle
eZwei Cinch-Eingänge (gelb video & rot audio) für den Anschluss einer Video-Quelle
(DVD Headunit) und einer Audio-Quelle
* in der 12v Plus Zuleitung sitzt ein In-line Sicherungshalter mit einer 250V/2A Sicherung –
nur Sicherungen mit 2A Wert verwenden!
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 9

10

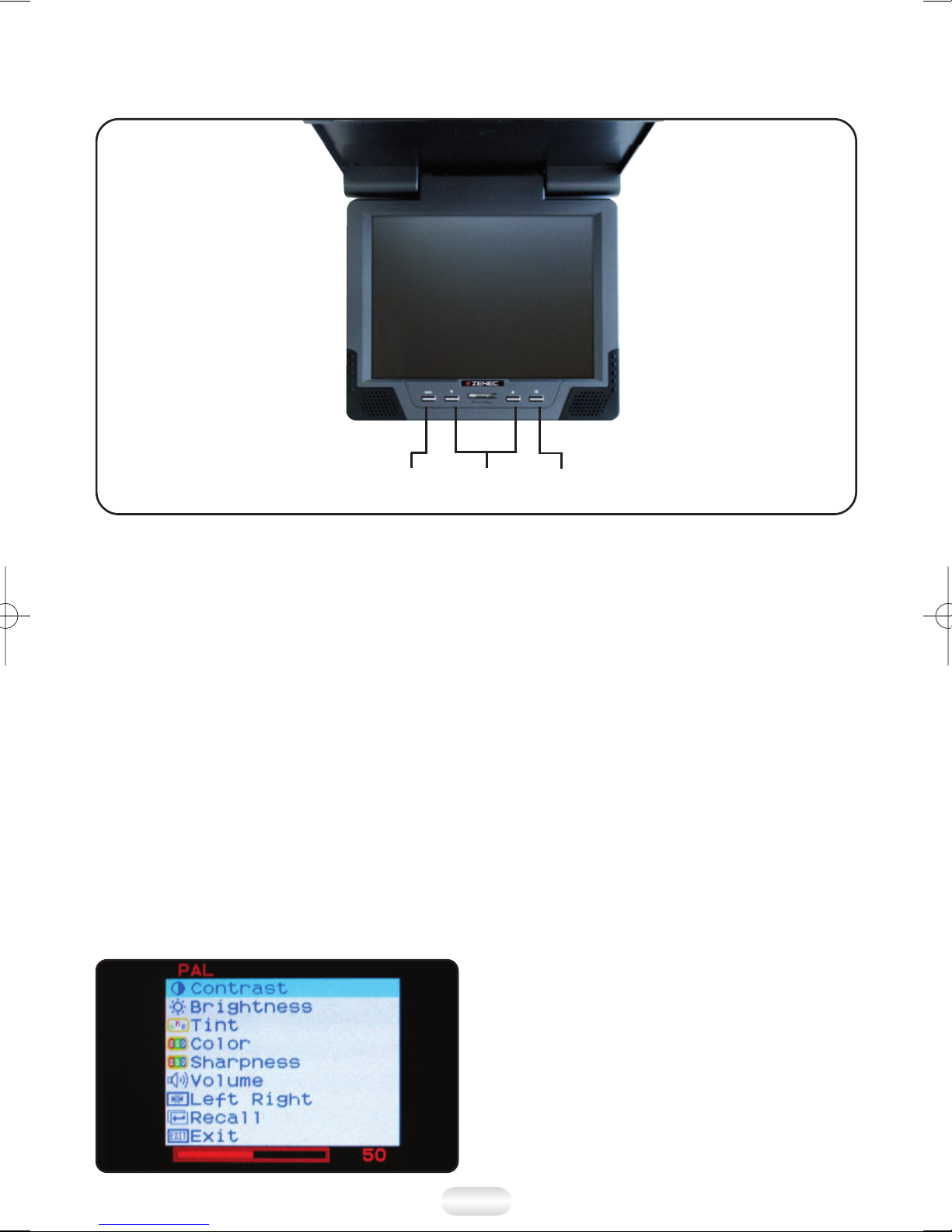

MONITOR – EINGÄNGE UND TASTENBELEGUNG
MENU Taste 3Um in das On-Screen Menü zu gelangen und die unterschiedlichen
Einstellmöglichkeiten der Bildwiedergabe anzuwählen
▼/▲Tasten 3Um im On-Screen Menü die einzelenen Werte der Bildeinstellung zu
verändern
POWER Taste 3Zum Ein und Ausschalten des Monitors, mit LED Funktionsanzeige
ON-SCREEN MENÜFÜHRUNG
CONTRAST: Anpassung des Kontrast-Wertes des Bildes, von 0 bis 100
BRIGHTNESS: Anpassung der Bildhelligkeit, von 0 bis 100
TINT: Anpassung des Farbtones vom Bild, von 0 bis 100
COLOR: Anpassung der Farbsättigung des Bildes, von 0 bis 100
SHARPNESS: Anpassung der Bilschärfe, acht mögliche Presets
VOLUME: Anpassung der Lautstärke der eingebauten Lautsprecher
LEFT / RIGHT: Zur Invertierung des dargestellten Bildes, R&L ist „normal“ – L&R zeigt ein
invertiertes Bild
RECALL: Auswahl YES setzt die Einstellungen der Bildwiedergabe auf den Factory-
Default zurück
MENU
TASTE
POWER
TASTE
▼/▲
TASTEN
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 10

11
FERNBEDIENUNG – TASTENBELEGUNG
1) TV/CATV eKeine Funktion
2) TV/AV eKeine Funktion
3) Mute eTaste um den Kopfhörer-
Ausgang stummzuschalten
4) Power eTaste um den Monitor ein-
bzw. auszuschalten
5) Numerische Tasten eKeine Funktion
6) FM/AM eKeine Funktion
7) Setup eKeine Funktion
8) Func eEntspricht der MENU Taste
am Monitor – um die einzelnen
Bildeinstell-Parameter anzuwählen
9) Mode eWählt Video1 oder Video2
an
10) UP+ / DN- eUm die Werte der
Bildparameter anzupassen
11) CH ▼/▲eKeine Funktion
12) Vol ▼/▲eTasten um die Lautstärke
des eingebauten Lautsprechers (oder
Kopfhörers) anzupassen
TECHNISCHE DATEN
Versorgungsspannung: DC 12V (9-16 V)
Max. Strombedarf: 0.8A max.
Maximale Stromaufnahme: 24W
Betriebstemperatur: 0° bis +85° Celsius
DIMENSIONEN
Aussenabmessungen Monitor (nur Panel mit Monitor) HxBxT: 215 x 259 x 20mm
Aussenabmessungen Blackbox (ohne Kabel) HxBxT: 28 x 62 x 45mm
Gewicht Monitor: 1430g
ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 11

ZEM-W1040RM Manual 12.09.2003 9:05 Uhr Seite 12
