ZENEC ZEM-560U User manual

INSTRUCTION MANUAL
5.6" UNIVERSAL
LCD MONITOR
MODEL NO:
ZEM-560U
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 1

2
ZEM-560U 5.6“ TFT-LCD ACTIVE MATRIX MONITOR
TECHNICAL FEATURES
■5.6” 4:3 aspect ratio TFT display panel of high brightness
■Anti-glare coated high contrast screen of 114 x 85mm dimension
■334 x 230 pixels panel resolution with a total count of 74,520 dots
■Setup and picture adjustment by on-screen-display menu
■Large viewing angle, left/right: >65° - top/down: >65°
■Multi-norm system with NTSC & PAL auto switching
■Integrated IR-transmitter for IR-headphones
■IR-remote control in credit card format
■AV-interface blackbox with audio/video inputs and power input
■Integrated mono loudspeaker system with adjustable volume
■3.5mm AV-input socket – 3.5mm output for headphones at the monitor’s
front side
■Mounting option 1: universal stand for dashboard mounting, including a fully swivable
quick fix lock system
■Mounting option 2: headrest bezel for flush mounting
SPECIAL FEATURES
4:3 High Density Display: The ZEM-560U is a TFT active matrix video monitor, featuring
a 5.6" (diagonally measured) high quality LCD screen. It deploys a 74’520 dots high-reso-
lution TFT panel with 334 horizontal x 230 vertical pixels, to give you excellent picture
detail. The anti-glare coating guarantees a high contrast picture quality even during
daylight viewing.
Large viewing angle: This A-grade LCD panel offers an improved viewing angle of more
than 65° degrees to all sides, and the low reflective panel gets rid of annoying glare from
windows or lights.
Applications: This monitor model will work with any common video source, featuring an
RCA composite video output.
Compatibility: The 5.6" (4:3) color LCD monitor is compatible with PAL and NTSC video
streams and the internal video signal processing electronics detect and automatically
switches to NTSC or PAL.
BOX CONTENTS
■ZEM-560U TFT-Monitor
■AV Interface blackbox with power and audio/video inputs
■IR-remote control in credit card format
■Multifunctional “quick-snap” ball and socket joint stand mount
■Headrest bezel for flush mounting
■Removal tool for headrest mounted monitor
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 2

3
SAFETY RECOMMENDATIONS
-Operating temperature:
Never expose the monitor to extreme heat or direct sunlight.
Please note, that TFT monitors should not be operated in very cold environments (below
0°C). During winter time, wait until the passenger compartment of your vehicle has heated
up enough, to allow for a proper function of your LCD monitor.
-Exposure to liquids:
Do not expose the monitor to water, or spilled fluids like organic solvents etc., that could
enter the device. A short circuit may occur, leading to potential fire hazards.
-Solid mounting:
In your own interest, only mount this monitor to solid surfaces, using the supplied moun-
ting hardware. The g-forces that can occur during an accident are capable of accelerating
loose devices up to very high impact velocities. This can be life-threatening.
-Cleaning:
To clean this monitor, use a glas cleaning agent with a soft towel or tissue. Do not use
any organic detergents or solvents, as organic fluids may damage the surface of the hou-
sing.
-Driver’s safety regulations:
According to the law in different European countries, driving with monitors in use is NOT
allowed. Please respect the traffic regulations of your country, or you might face penalties
in case of an accident.
-Service & Warranty:
The manufacturer’s warranty for this device is 2 years, from the date of purchase at retail.
If you experience problems of technical defects with this device, bring it back to the retai-
ler where it was purchased.
Please note: The warranty is void when you attempt to repair or open this device yourself!
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 3

4
video
(yellow)
DVD-Headunit
6-pin
connector
To +/-12V
power supply (or car ignition)
black
red In-line fuse AV-
Interface
audio
(red)
5.6" UNIVERSAL
LCD MONITOR

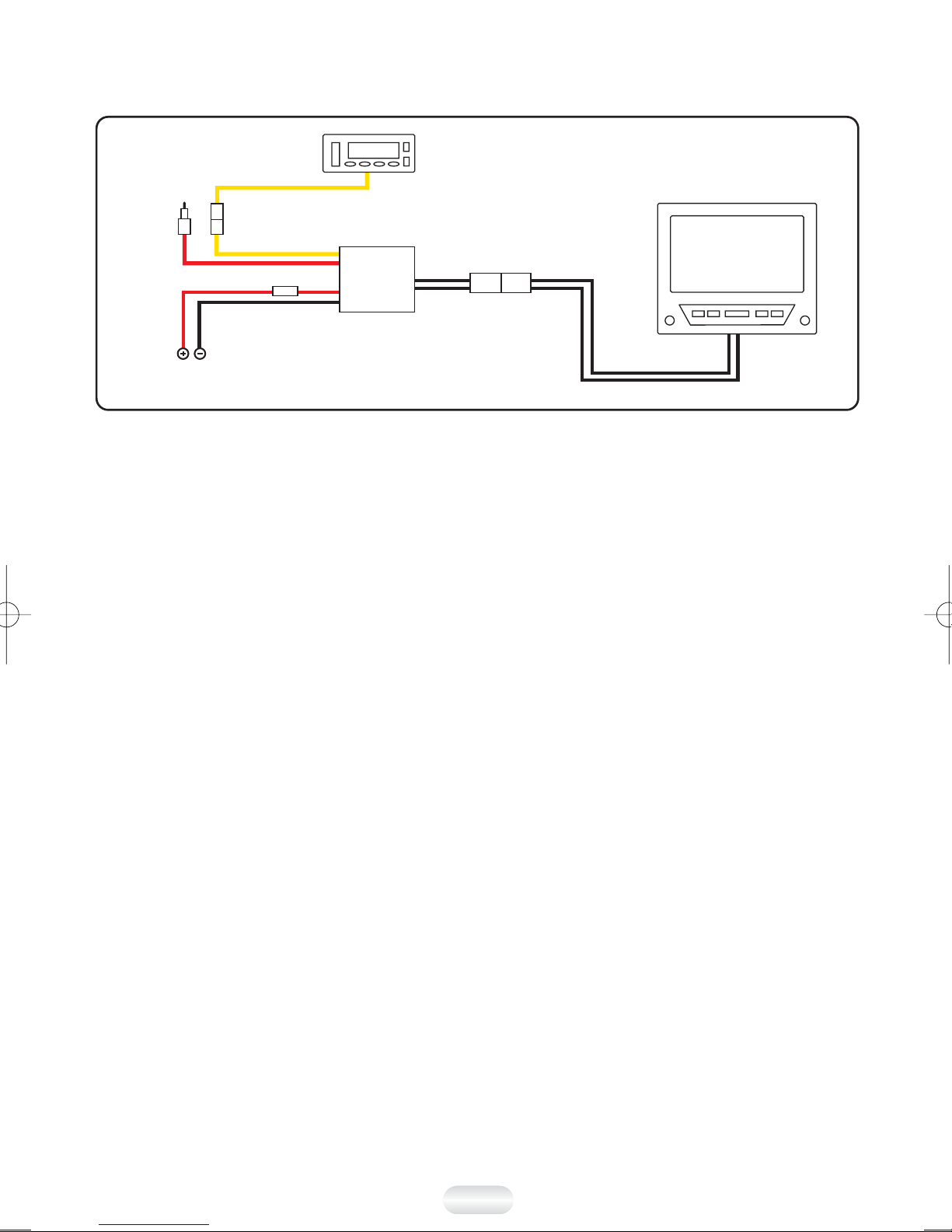

CONNECTION SCHEMATIC
CONNECTIONS / INPUTS & OUTPUTS
A/V Interface (Black Box): The ZENEC ZEM-560U comes with an A/V interface black-
box, that features the following in- and ouputs:
eExtension lead with 6-pin pc-plug for connection of the TFT monitor
eA red* and a black power supply wire to be connected to the on board voltage of the
vehicle. The red wire with inline fuse holder should be connected to the ignition of the
vehicle, to avoid unnecessary current drain when the vehicle is not in use.
eTwo separate RCA output plugs (red and yellow), to be connected to the audio/video
source.
* the read power wire features an inline fuse holder – the correct fuse rating is 250V/2A –
only use the correct fuse rating or the monitor and the video electronics could be dama-
ged!
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 4

5
INPUTS & CONTROL KEYS ON THE MONITOR
AV-IN e3.5mm input to connect a game console
MENU key eTo access the on-screen menu and toggle through the
▼/▲keys eAllows you to de- or increase picture adjustment parameters
POWER key eOn/Off switch with LED power indicator
HEADPHONE e3.5mm output for headphones
ON-SCREEN MENU
CONTRAST: To adjust the contrast setting of the picture, adjustable from 0 to 15
COLOR: To adjust the color saturation of the picture, adjustable from 0 to 15
RESET: Selecting Default will set all picture adjustment parameters back to factory defaults
BRIGHTNESS: To adjust the brightness of the picture, adjustable from 0 to 15
TINT: To adjust the tint of the color, adjustable from 0 to 15
VOLUME: To adjust the volume of the internal mono loudspeaker (or the headphone
output)
Headphone
MENU
Key
POWER
Key
AV-IN ▼/▲
Keys
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 5

6

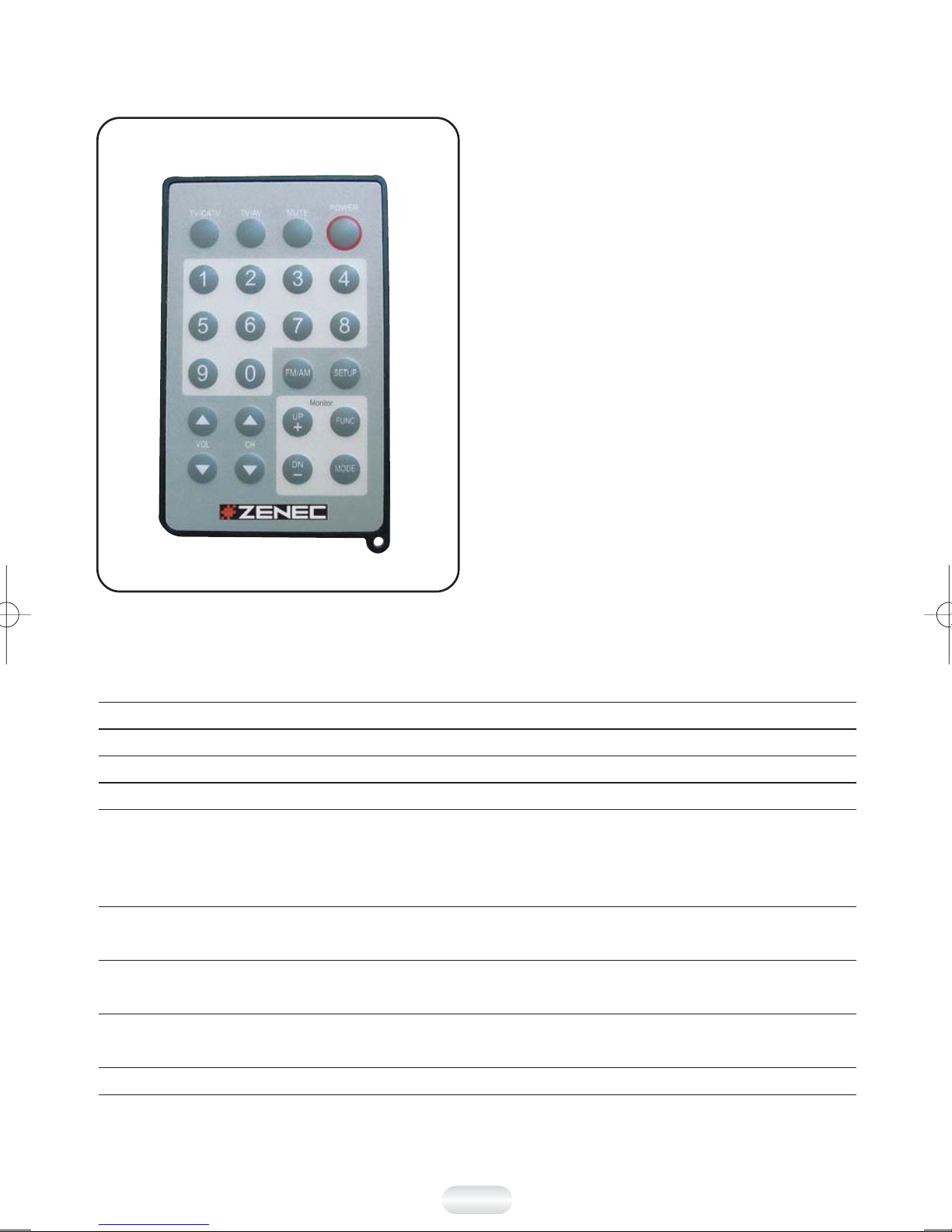

CONTROLS & KEYS OF THE REMOTE CONTROL
1) TV/CATV eNo function
2) TV/AV eNo function
3) Mute eKey to mute the headphone
output
4) Power eKey to turn on, or switch off
the monitor
5) Numeric keys eNo function
6) FM/AM eNo function
7) Setup eNo function
8) Func eTo select the picture
adjustment parameters
9) Mode eTo select input Video1 or
Video2
10) UP+ / DN- eKeys to de- or increase
picture adjustment parameters
11) CH ▼/▲eNo function
12) Vol ▼/▲eKeys to increase or
decrease the headphone volume level
TECHNICAL SPECS
Power supply voltage: DC 12V (9-16V)
Max. current consumption: 0.8A
Max. power consumption: 24W
Operating temperature range: 0° to +85° Celsius
Video input signal: Composite 1.0V p-p, 75 ohms with neg. sync
DIMENSIONS
Monitor: width = 150 mm, height = 121mm, depth = 39mm
Monitor mounted
in headrest bezel: width = 170mm, height = 142mm, depth = 43mm
AV interface blackbox
(without wire harness): width = 56mm, height = 27mm, depth = 36mm
Necessary cutout for
headrest bezel: width = 171mm, height = 143mm
Total weight of monitor: 390g
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 6

7
ZEM-560U 5.6“ TFT-LCD AKTIV-MATRIX MONITOR
GERÄTE-FEATURES
■5.6” TFT Aktiv-Matrix Farb-Display mit hoher Leuchtintensität
■Durch antireflektive Beschichtung entspiegeltes Display für besonders hohen Kontrast
■TFT Panel mit 114 x 85mm Bildgrösse und 324 x 230 Pixel Auflösung (74,520 Dots)
■On-Screen Menüführung direkt am Gerät oder per IR-Fernbedienung
■Grosser Betrachtungswinkel, links/rechts: >65°, oben/unten: >65°
■Multi-Norm Video System mit automatischer Umschaltung für NTSC & PAL Video-
Signale
■IR-Fernbedienung im Kreditkartenformat
■Externe AV-Interface Blackbox mit Video Eingang und Stromversorgungs-Anschlüssen
■Eingebauter Lautsprecher mit regelbarer Lautstärke
■AV-Eingang und Kopfhörer-Ausgang über 3.5mm Klinkenbuchsen an der
Gerätevorderseite
■Universelle Gerätemontage durch multifunktionale Kugelgelenk Schwenkhalterung für
die Armaturenbrett-Montage – oder mit speziellem Einbaurahmen für den Kopfstützen-
Einbau des Monitors
BESONDERHEITEN
4:3 High Density Display: Der ZEM-560U verfügt über ein A-Grade Aktiv-Matrix TFT
Farbdisplay im 4:3 Format mit 7” (14.2cm) Bilddiagonale. Das hochauflösende LCD
Display verfügt über 324 x 230 Bildpunkte, was eine Gesamtzahl von 74’520 Dots mit
perfekt aufgelösten Bilddetails und hoher Leuchtintensität ergibt.
Der LCD Schirm verfügt über eine anti-reflektive Beschichtung, was für erhöhten Kontrast
bei viel Umgebungslicht führt. Zusätzlich verfügt dieser Monitor über einen sehr hohen
Betrachtungswinkel, wodurch das Bild auch bei seitlicher Betrachtung nichts an Schärfe
und Kontrast einbüsst..
Verwendung: Dieser Monitor funktioniert mit allen Video-Abspielgeräten, die über einen
Komposit Cinch-Ausgang verfügen, also mit allen handelsüblichen DVD, VCR Geräten
oder auch TV Tunern.
Kompatibilität: Dieser Monitor ist mit den Standard Videosignal-Formaten, wie z.B. PAL
oder NTSC kompatibel und verfügt über eine interne Signalerkennung und Autoformat-
Umschaltung der internen Videoelektronik.
LIEFERUMFANG
■ZEM-560U TFT-Monitor
■AV Interface Blackbox mit Strom- und Audio/Video-Eingängen
■Fernbedienung im Kreditkarten Format
■Mutlifunktionale “Quick-Fix” Kugelgelenk Schwenk-Halterung
■Rahmen für die versenkte Montage des Monitors
■Werkzeug zum Herauslösen des Monitors aus der Kopfstützenhalterung
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 7

8
SICHERHEITS-HINWEISE
-Betriebstemperatur
Das Gerät sollte keiner extremen Hitzeeinwirkung ausgesetzt werden!
Beachten Sie weiterhin, dass TFT Panels unterhalb von 0°C nicht korrekt funktionieren.
Bei sehr tiefen Temperaturen im Winter, kann es daher zu Funktionsstörungen des Panels
kommen. Warten Sie mit dem Betrieb des Monitors ab, bis sich der Fahrgastraum durch
die Heizung oder die Klimaanlage etwas aufgewärmt hat.
-Einwirkung von Feuchtigkeit, Wasser oder anderen
Flüssigkeiten:
Schützen Sie den Monitor vor Wasser oder anderen Flüssigkeiten, die ins Innere des
Gerätes eindringen könnten. Ein Kurzschluss mit Brandgefahr könnte daraus resultieren!
-Solide Montage:
Befestigen Sie den Monitor in Ihrem eigenen Interesse auf einem soliden Untergrund,
unter Verwendung des mitgelieferten Montage-Zubehörs. Die bei Unfällen auftretenden
Beschleunigungskräfte sind teilweise enorm. Unsachgemäss montierte Geräte stellen bei
Unfällen ein grosses Risiko für die Insassen des Fahrzeuges dar.
-Reinigung des Monitors:
Verwenden Sie zur Reinigung des Gerätes und des TFT Panels keine Lösungsmittel oder
andere Reinigungsmittel die organische Flüssigkeiten enthalten, welche die Oberfläche
angreifen könnten. Ein wenig Glasputzmittel und ein weicher Lappen genügen zur
Reinigung vollkommen.
-Gebrauch des Monitors während der Fahrt:
Gemäss den in verschiedenen Ländern der EU geltenden Verkehrsvorschriften, darf der
Monitor während der Fahrt nicht betrieben werden, da er den Fahrer vom
Verkehrsgeschehen ablenkt. Beachten Sie unbedingt die geltenden Vorschriften in Ihrem
Land, bei Unfällen werden sonst Regressansprüche von der Versicherung geltend
gemacht!
-Bei Reparaturen oder Defekten:
Auf diesen Monitor gewährt der Hersteller eine Garantiezeit von 2 Jahren, geltend ab
Kaufdatum im Fachhandel. Wenn am Gerät Funktionsstörungen oder Defekte auftreten,
bringen Sie das Gerät unverzüglich zum Händler zurück, wo es gekauft wurde.
Zur Beachtung: Unsachgemässe Reparaturversuche oder Manipulationen am Gerät oder
an der Blackbox führen zum Erlöschen der Garantiegewährleistung!
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 8

9
video
(yellow)
DVD-Headunit
6-pin
connector
To +/-12V
power supply (or car ignition)
black
red In-line fuse AV-
Interface
audio
(red)
5.6" UNIVERSAL
LCD MONITOR
ANSCHLUSS SCHEMA
ANSCHLÜSSE / EIN- & AUSGÄNGE
A/V Interface (Black Box): Der ZENEC ZEM-560U Monitor verfügt über ein externes AV-
Interface, welches folgende Anschlussoptionen zulässt:
eVerlängerungskabel mit 6-Pin PC-Stecker zum Anschluss des Monitors
eEin rotes* und ein schwarzes Kabel zum Anschluss an die Stromversorgung im
Fahrzeug
eZwei Cinch-Eingänge (gelb video & rot audio) für den Anschluss von Video- und
Audiosignalen
* in der 12v Plus Zuleitung sitzt ein In-line Sicherungshalter mit einer 250V/2A Sicherung –
nur Sicherungen mit 2A Wert verwenden!
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 9

10
MONITOR – EINGÄNGE UND TASTENBELEGUNG
AV-IN Buchse 33.5mm Klinkenbuchsen-Eingang für den Anschluss einer Spielkonsole
MENU Taste 3Um in das On-Screen Menü zu gelangen und die unterschiedlichen
Einstellmöglichkeiten der Bildwiedergabe anzuwählen
▼/▲Tasten 3Um im On-Screen Menü die einzelnen Werte der Bildeinstellung zu
verändern
POWER Taste 3Zum Ein und Ausschalten des Monitors, mit LED Funktionsanzeige
KOPFHÖRER Buchse 3Für den Anschluss eines Kopfhörers
ON-SCREEN MENÜFÜHRUNG
CONTRAST: Anpassung des Kontrast-Wertes des Bildes, von 0 bis 15
COLOR: Anpassung der Farbsättigung des Bildes, von 0 bis 15
RESET: Die Wahl „Default“ setzt die Einstellungen der Bildwiedergabe auf den Factory-
Default zurück
BRIGHTNESS: Anpassung der Bildhelligkeit, von 0 bis 15
TINT: Anpassung des Farbtones vom Bild, von 0 bis 15
VOLUME: Anpassung der Lautstärke des eingebauten Lautsprechers
KOPFHÖRER Buchse
MENU
Taste
POWER
Taste
AV-IN Buchse ▼/▲
Tasten
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 10

11
FERNBEDIENUNG – TASTENBELEGUNG
1) TV/CATV eKeine Funktion
2) TV/AV eKeine Funktion
3) Mute eTaste um den Kopfhörer-
Ausgang stummzuschalten
4) Power eTaste um den Monitor ein-
bzw. auszuschalten
5) Numerische Tasten eKeine Funktion
6) FM/AM eKeine Funktion
7) Setup eKeine Funktion
8) Func eEntspricht der MENU Taste
am Monitor – um die einzelnen
Bildeinstell-Parameter anzuwählen
9) Mode eWählt Video1 oder Video2
an
10) UP+ / DN- eUm die Werte der
Bildparameter anzupassen
11) CH ▼/▲eKeine Funktion
12) Vol ▼/▲eTasten um die Lautstärke
des eingebauten Lautsprechers (oder
Kopfhörers) anzupassen
TECHNISCHE DATEN
Versorgungsspannung: DC 12V (9-16 V)
Max. Strombedarf: 0.8A max.
Maximale Stromaufnahme: 24W
Betriebstemperatur: 0° bis +85° Celsius
DIMENSIONEN
Aussenabmessungen Monitor: HxBxT: 21 x 150 x 39mm
Aussenabmessungen mit Montagerahmen HxBxT: 142 x 170 x 43mm
Aussenabmessungen Blackbox (ohne Kabel) HxBxT: 27 x 56 x 36mm
Benötigter Ausschnitt für Kopfstützenrahmen HxB: 143 x 171mm
Gewicht Monitor: 390g
ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 11

ZEM-560U Manual 12.09.2003 10:00 Uhr Seite 12
