Zibro S1731 User manual

S1731 - S1735 - S1753
3
4
1
TR
MANUEL D’UTILISATION
OPERATING MANUAL
GEBRUIKSAANWIJZING
KULLANIM KILAVUZU
2
22
42
62
man_S17xx.qxd 12-03-2009 12:33 Pagina 1

3
2
1. LISEZ LES INSTRUCTIONS AVANT LA PREMIÈRE UTILISATION.
2. EN CAS DE DOUTE, DEMANDEZ CONSEIL À VOTRE DISTRIBUTEUR.
Madame, Monsieur,
Toutes nos félicitations pour l’achat de votre climatiseur Zibro. Vous venez d’acquérir un
produit de qualité dont vous pourrez profiter pendant de longues années, à condition de
l’utiliser de façon adéquate.
Pour assurer une durée de vie optimale à votre climatiseur, nous vous invitons à lire d’abord
ce manuel d’installation.
Vous bénéficiez de 2 ans de garantie sur le matériel et les fautes de fabrication.
Nous vous souhaitons de bien profiter de votre climatiseur.
Cordiales salutations,
PVG International b.v.
Service Clients
man_S17xx.qxd 12-03-2009 12:33 Pagina 2

3
3
SOMMAIRE
ACONSIGNES DE SÉCURITÉ
B ELEMENTS ET FONCTIONS
C AVANT LA MISE EN SERVICE
D MODE D’EMPLOI
E FILTRE A AIR
F ENTRETIEN
G PETIT DEPANNAGE
H CONDITIONS DE GARANTIE
I SPECIFICATIONS TECHNIQUES
LISEZ CE MANUEL
Ce manuel vous propose de nombreux conseils pour utiliser et entretenir correctement votre
climatiseur. Vous trouverez les réponses aux problèmes les plus fréquents dans le chapitre
‘Résoudre les pannes’. En cas de problème, consultez d’abord le chapitre G “ Résoudre les
pannes ”. Il vous évitera d’appeler inutilement le service de réparation.
man_S17xx.qxd 12-03-2009 12:33 Pagina 3

ACONSIGNES DE SECURITE
L’installation doit répondre entièrement aux réglementations, ordonnances et normes en vigueur locale-
ment. L’appareil est conçu exclusivement pour une utilisation dans un lieu sec, à l’intérieur de la maison.
Vérifiez la tension du réseau. Cet appareil est conçu uniquement pour une prise de courant avec mise à la
terre, avec une tension de raccordement de 230 V. / 50 Hz.
Avant de brancher l’appareil, vérifiez si:
• la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique de l’appa-
reil,
• la prise et l’approvisionnement en courant sont bien adaptés à l’appareil,
• la fiche électrique rentre bien dans la prise de contact,
• l’appareil est bien posé sur une surface plane et stable.
Si vous avez des doutes sur la compatibilité de l’appareil, faites vérifier l’installation électrique par un pro-
fessionnel.
• Cet appareil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisa-
tion, comme avec tout autre appareil électrique.
• Ne couvrez jamais la grille d’entrée et de sortie d’air.
• Ne mettez jamais l’appareil en contact avec des produits chimiques.
• Ne vaporisez jamais d’eau sur l’appareil. Ne le trempez jamais dans l’eau.
• N’enfilez pas les doigts ou un objet dans les ouvertures de l’appareil.
• Ne branchez jamais l’appareil sur une rallonge électrique. Si vous ne disposez pas de prise de courant
avec mise à la terre, faites assurer l’installation par un électricien agréé.
• Comme avec tous les appareils électriques, soyez prudent et attentif lorsque des enfants se trouvent
près de l’appareil.
• Toute réparation et/ou maintenance doit être exclusivement effectuée par un technicien agréé ou votre
distributeur Zibro. Pour l’utilisation et l’entretien de l’appareil, prière de suivre les instructions indi-
quées dans le manuel.
• Débranchez toujours l’appareil lorsque vous ne l’utilisez pas.
•Si le cordon électrique de l’appareil est endommagé, faites-le changer par un électricien ou par votre
distributeur agréé.
• Pour allumer ou éteindre l’appareil, utilisez le bouton marche/arrêt sur le climatiseur ou sur la télé-
commande. Ne tirez pas sur la prise électrique pour l’éteindre.
•N’ouvrez pas le climatiseur lorsqu’il est en marche. Débranchez toujours l’appareil avant de l’ouvrir.
• Débranchez toujours l’appareil avant toute activité d’entretien ou de nettoyage.
•Ne placez jamais de brûleur à gaz, fours, cuisinières sur la trajectoire du flux d’air.
G
IMPORTANT
•L’appareil DOIT être branché sur une prise reliée à la terre. Si la prise électrique n’est pas reliée à
la terre, ne branchez pas l’appareil. La prise doit toujours rester facile d’accès une fois que
l’appareil est branché. Lisez et respectez soigneusement ces instructions.
•Le climatiseur contient un réfrigérant et peut être classé comme équipement pressurisé. C’est
pourquoi l’installation et la maintenance doivent toujours être effectués par un spécialiste
agréé. Nous vous recommandons de faire réviser votre climatiseur chaque année par un
technicien agréé.
3
4
man_S17xx.qxd 12-03-2009 12:33 Pagina 4

3
5
• Si vous avez les mains mouillées, n’appuyez pas sur les boutons de l’appareil et ne le manipulez pas.
• Notez que l’unité extérieure émet un bruit de fonctionnement. L’utilisateur a la responsabilité de véri-
fier si l’appareil est en parfaite conformité avec la législation locale.
• Il est recommandé de ne pas rester dans la trajectoire du flux d’air.
• Ne buvez jamais l’eau évacuée par le climatiseur.

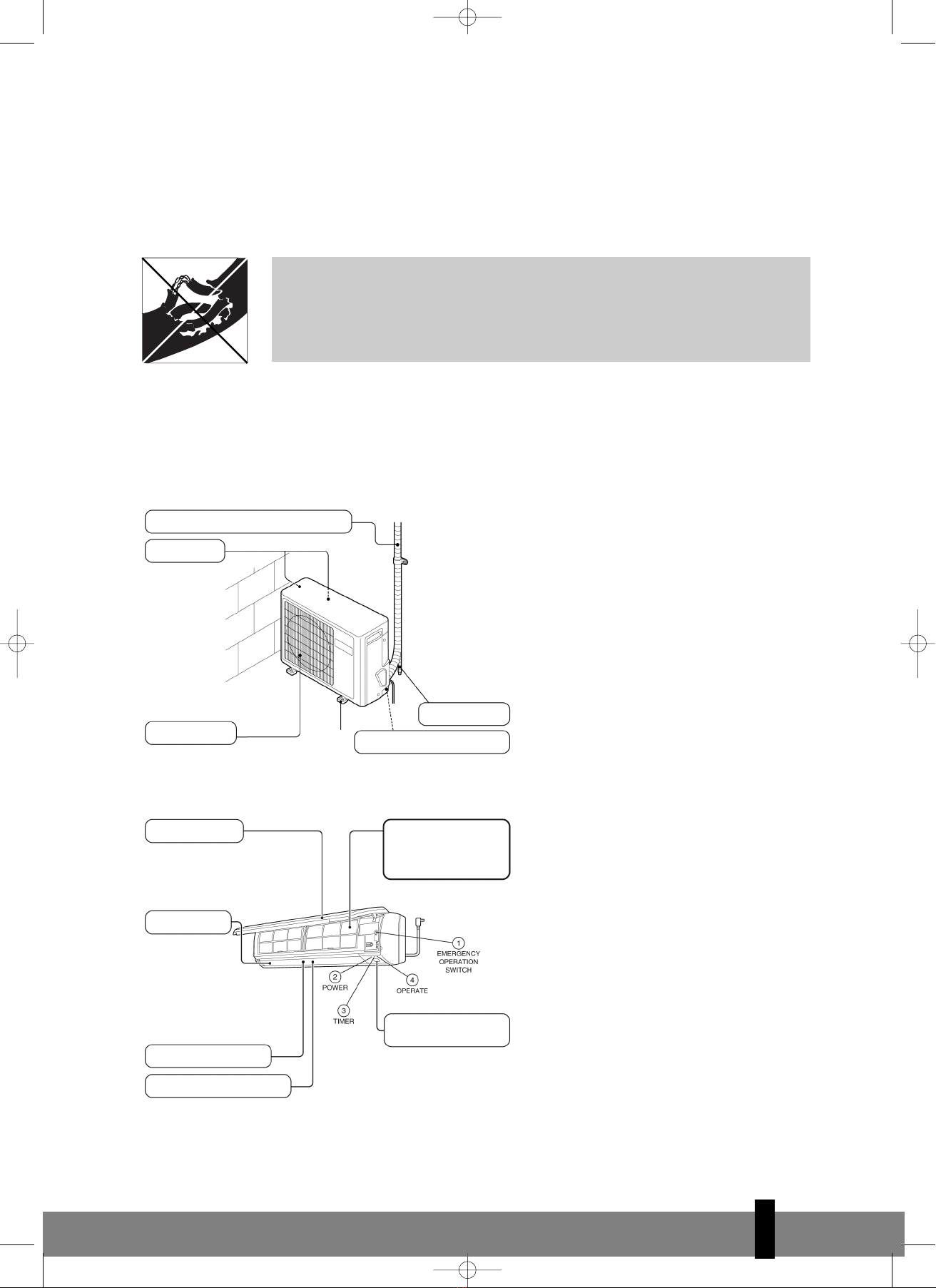

BELEMENTS ET FONCTIONS
Unité extérieure
Unité intérieure
OUTDOOR UNIT
Filtrephoto cataly-
tique à catéchine
Grille d’entrée d’air
Lamelle verticale
Lamelle horizontale
Récepteur de signal
télécommande ****
Sortie d’air ***
*** la direction du flux d’air peut être
ajustée avec les volets verticaux et
horizontaux.
**** Le signal sonore indique la bonne
transmission du signal entre la
télécommande sans fil et l’unité
intérieure.
Conduite et câble de branchement **
Entrée d’air
Tuyau
d’évacuation
Raccordde mise à la terre
Sortie d’air *
**De l’air chaud sort en cas de refroi-
dissement, de l’air frais sorten cas de
chauffage.
** Non compris
G
ATTENTION!
• N’utilisez jamais l’appareil si le cordon électrique, le fiche électrique, le
caisson ou le tableau de contrôle sont endommagés.
• Le non respect des instructions peut mener à une annulation de la
garantie de l’appareil.
man_S17xx.qxd 12-03-2009 12:33 Pagina 5

Tableau de commande
1. INTERRUPTEUR DE SECOURS (MANUEL). Pour commander l’appareil si la télécommande ne fonctionne
pas.
2. POWER INDICATOR / INDICATEUR DE MARCHE. S’allume lorsque la fonction concernée est activée.
3. VOYANT LUMINEUX D’ALIMENTATION. S’allume lorsque l’appareil est sous tension.
4. OPERATE / INDICATEUR DE FONCTIONNEMENT. S’allume lorsque l’appareil est allumé.
Redémarrage automatique
Lorsque qu’une coupure de courant survient, l’appareil mémorise automatiquement le mode de fonction-
nement au moment de l’interruption. L’appareil redémarre automatiquement avec le même mode de fonc-
tionnement 3 à 4 minutes après le rétablissement du courant (l’intervalle de 3 à 4 minutes permet de pro-
téger le compresseur).
G
ATTENTION !
• Avec la fonction redémarrage automatique, l’appareil se remet en route une fois le courant
rétabli et dès que vous le rebranchez (même si une remise en route n’est pas souhaitée).
•Lorsque vous n’utilisez pas l’appareil pendant une longue période, éteignez-le d’abord avec la
télécommande puis débranchez-le.
3
6
man_S17xx.qxd 12-03-2009 12:33 Pagina 6

3
7

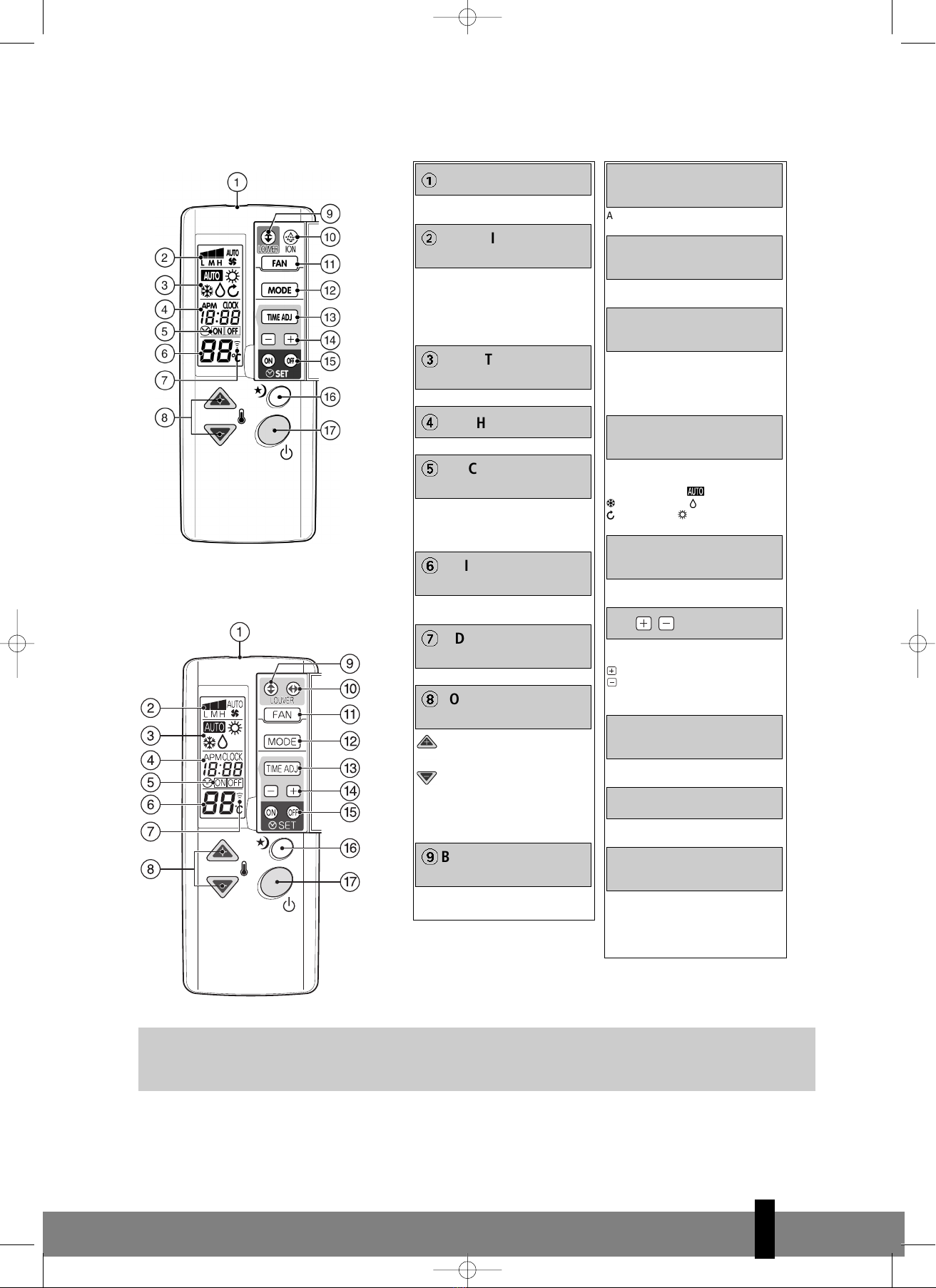

Télécommande
SP1731 - SP1735
SP1753
G
N.B.
• 00:00 AM – 12:00 A.M. = 0h – 12h
•00:00 P.M. – 12:00 P.M. = 12h – 24h
Envoie des signaux au récepteur de l’unité
intérieure.
Indique la vitesse réglée au moyen du bou-
ton de vitesse du ventilateur. Quand elle est
sur “AUTO”, la vitesse du ventilateur change
automatiquement selon la différence entre la
température réglée et la température de la
pièce.
Indique le mode de fonctionnement actuel.
Indique l’heure actuelle ou le minuteur.
ON(activé) : Le climatiseur commence à
fonctionner à l’heure réglée.
OFF (désactivé) : Le climatiseur cesse de
fonctionner à l’heure réglée.
Indique la température réglée au moyen des
boutons de réglage de la température.
S’allume quand un signal est envoyé.
Le réglage de température augmente
de 1 °C par pression exercée.
Le réglage de température diminue
de 1 °C par pression exercée.
Il est possible de modifier rapidement le
réglage de température en maintenant un
bouton enfoncé.
Appuyer sur le bouton pour diffuser le flux
d’air de bas en haut.
9
BOUTON D’ORIENTA-
TION DU FLUX D’AIR
8
BOUTONS DE REGLAGE
DE LA TEMPERATURE
7
INDICATEUR DE
TRANSMISSION
6
INDICATEUR DE
TEMPERATURE
5
INDICATEUR DE MODE
MINUTEUR
4
AFFICHAGE DE L’HEURE
3
INDICATION DU MODE
DE FONCTIONNEMENT
2
INDICATION DE VITESSE
DU VENTILATEUR
1
EMETTEUR
Appuyer sur le bouton pour diffuser le flux
d’air de gauche à droite.
Génère des ions négatifs. Voyant d’alimenta-
tion rouge.
A utiliser pour régler la vitesse du ventila-
teur. L’indication de la vitesse de ventilateur
change entre “L” (Low/basse), “M”
(Medium/moyenne), “H” (High/haute), et
“AUTO” à chaque pression sur le bouton.
Autiliser pour changer de mode de fonction-
nement. L’indication du mode de fonctionne-
ment change entre (Automatique),
(Refroidissement), (Déshumidification),
(Circulation) et Chauffage) à chaque
pression sur le bouton.*

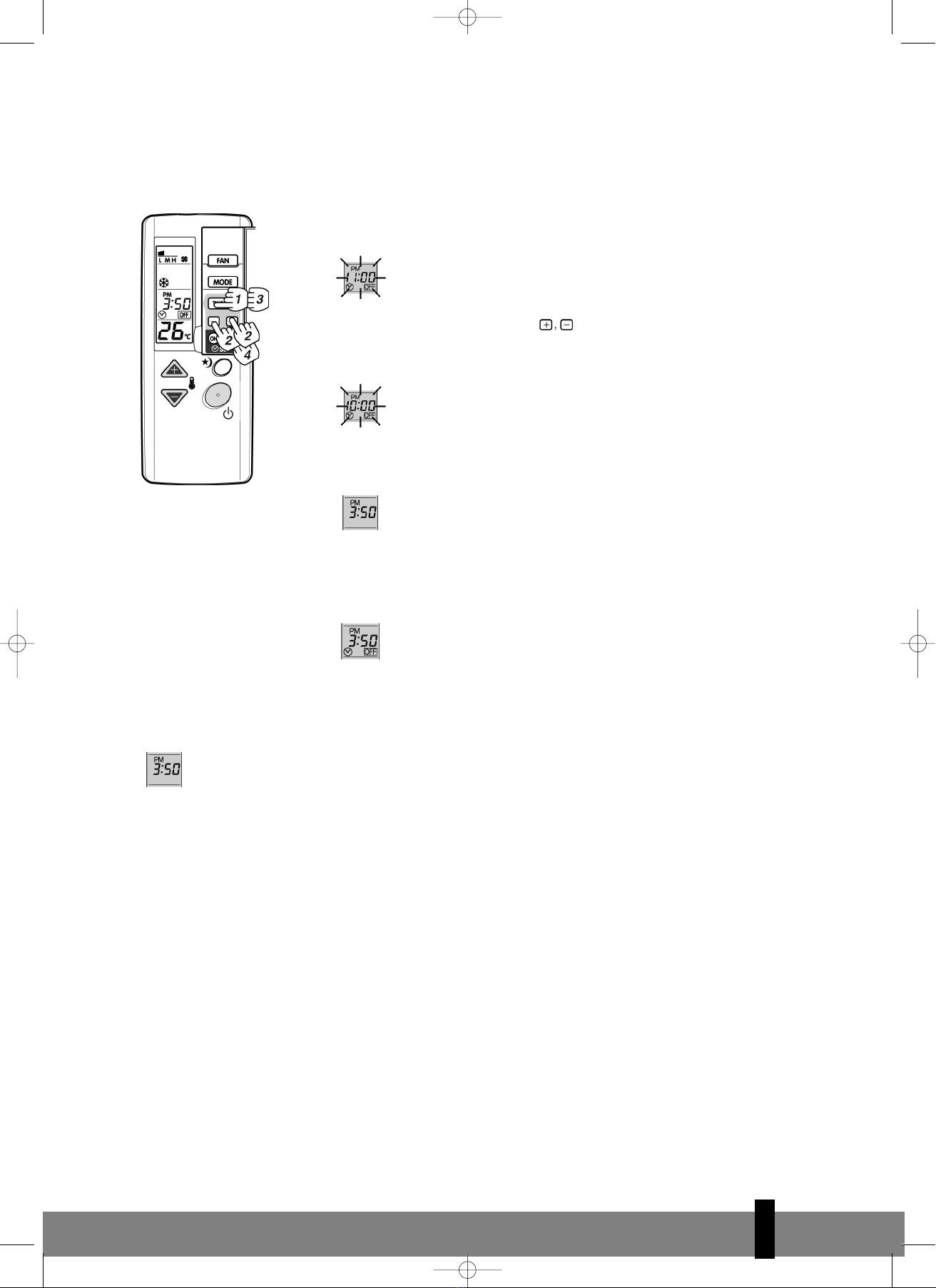

Appuyer sur le bouton “TIME ADJ” pour
régler l’heure actuelle sur le minuteur.
Appuyer sur ces boutons pour régler l’heure
actuelle sur le minuteur.
Faire avancer l’heure
Faire reculer l’heure
Si le bouton est maintenu enfoncé, l’heure
réglée change par 10 minutes.
Appuyer sur les boutons pour mettre le
minuteur en marche (ON) ou à l’arrêt (OFF).
Appuyer sur ce bouton pour mettre l’appareil
en veilleuse.
Une pression fait démarrer le fonctionne-
ment.
Une pression fait démarrer le fonctionne-
ment ; la pression suivante fait cesser le
fonctionnement.
qBOUTON
MARCHE/ARRET
pBOUTON VEILLEUSE
oBOUTONS DE REGLAGE
DU MINUTEUR
n,BOUTONS
mBOUTON DE REGLAGE
DE L’HEURE
lBOUTON DE MODE DE
FONCTIONNEMENT
kBOUTON DE VITESSE
DE VENTILATEUR
jBOUTON DU IONISEUR
(SP1731 - SP1735)
jBOUTON LAMELLE VER-
TICALE (SP1753)
man_S17xx.qxd 12-03-2009 12:33 Pagina 7

CAVANT LA MISE EN SERVICE
1. Mise en oeuvre de la télécommande
Mise en place / remplacement des piles
Utiliser deux piles alcalines sèches (AAA /LR03).
Ne pas utiliser de piles rechargeables.
1. Enlever le couvercle du compartiment des piles au dos de la télécommande
en le faisant coulisser dans le sens de la flèche sur le couvercle.
2. Insérer deux nouvelles piles en veillant à bien orienter le (+) et le (-) de la
pile.
3. Remettre le couvercle en place par coulissement.
Stockage de la télécommande et conseils pratiques d’utilisation
La télécommande peut être placée dans le support mural. Le support mural est fourni avec l’appareil.
Utilisation de la télécommande
Diriger la télécommande vers le récepteur sur l’unité intérieure du climatiseur. Il est possible d’actionner le
climatiseur de cette manière jusqu’à une distance de 7 mètres environ.
2. Mise en place des filtres
Ce climatiseur est équipé d’un système de filtres à 3 épaisseurs qui permet de purifier l’air.
• Filtre grille : retient les grosses particules de poussière.
• Filtre à enzymes : neutralise les micro-organismes présents dans l’air.
• Filtre à charbon actif : détruit les mauvaises odeurs.
G
REMARQUE
• N’utiliser en aucun cas le climatiseur sans le filtre à air.
• Utiliser uniquement des filtres Zibro adéquats. Cela évite d’endommager le climatiseur.
• Les filtres adéquats sont disponibles chez votre revendeur.
G
N.B.
• En remettant les piles en place, ne pas utiliser de vieilles piles ni des piles de type différent. Cela
pourrait perturber le fonctionnement de la télécommande.
• Si la télécommande n’est pas utilisée pendant plusieurs semaines, enlever les piles. Autrement,
si les piles fuient, la télécommande risque d’être endommagée.
• Dans des conditions normales, une pile fonctionne en moyenne pendant 6 mois.
• Remplacer les piles si l’unité intérieure ne produit pas de signal sonore ou si le signal lumineux
de transmission n’apparaît pas.
• Ne pas mélanger les piles neuves et anciennes. Ne pas utiliser simultanément des piles de types
différents (par exemple alcaline et au lithium).
3
8
man_S17xx.qxd 12-03-2009 12:33 Pagina 8

3
9

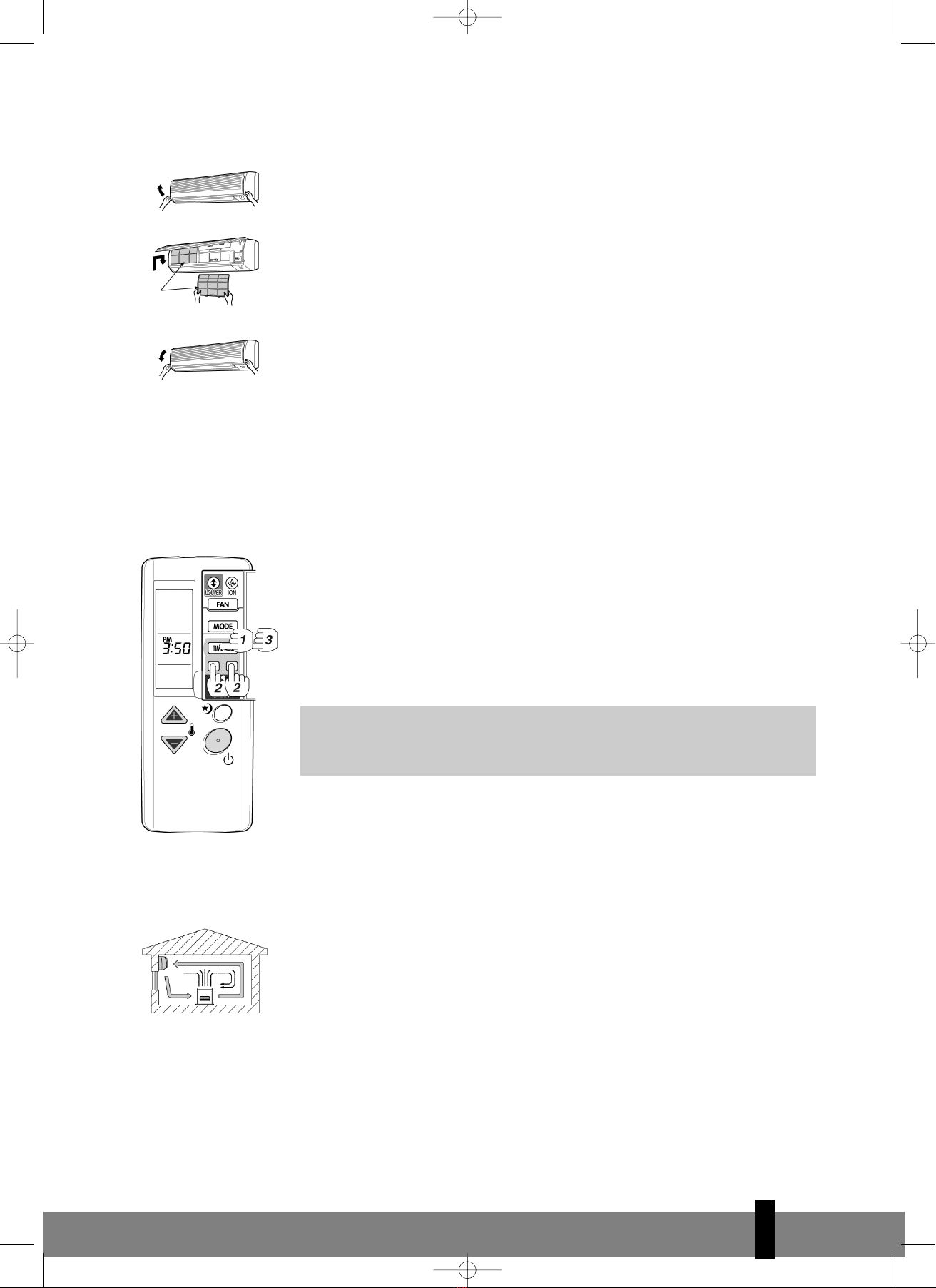

Comment fixer les filtres d’épuration d’air
a. Ouvrez le panneau frontal en le soulevant.
b. Placez le système de filtres dans le compartiment avec la mention « FRONT » vers
l’avant. Veillez à ce que les filtres soient bien fixés sur le support. Une mauvaise
installation des filtres peut endommager l’appareil.
c. Refermez le panneau frontal.
DMODE D’EMPLOI
Réglage de l’heure actuelle
Exemple : Réglage à 15h50
1. Appuyer une fois sur le bouton “TIME ADJ”
2. Régler l’heure avec les boutons “+”, “-“. Si le bouton est maintenu enfoncé,
l’heure réglée change par 10 minutes à la fois.
3. Appuyer 3 fois sur le bouton “TIME ADJ” L’heure actuelle apparaît sur l’affi-
chage. Le réglage est terminé.
Fonction circulation d’air
When you use other heating equipment, heated air accumulates in the upper
space of the room. Using the operation “Circulation” will equalize the differences
between the upper and lower spaces of the room and improves the efficiency of
your heating equipment.
G
N.B.
Même si l’heure actuelle n’est pas programmée, toutes les fonctions
sont utilisables, sauf la fonction Minuteur.
3in 1
filter
man_S17xx.qxd 12-03-2009 12:33 Pagina 9

1. Appuyez sur le bouton ON/OFF.
2. Activez le mode de fonctionnement circulation d’air en appuyant sur le
bouton correspondant.
3. Ajustez la température en appuyant sur le bouton de réglage. L’air com-
mence à circuler dès que la température ambiante de la pièce se trouve au
niveau de la température réglée sur l’appareil.
4. Ajustez la vitesse du ventilateur en appuyant sur le bouton correspondant.
Si le mode de fonctionnement MODUS est en position AUTO, la vitesse de
ventilation change automatiquement.
Climatiser/chauffer/déshumidifier
1. Appuyez sur le bouton MARCHE/ARRÊT.
2. Sélectionnez le mode de fonctionnement en appuyant sur le bouton corres-
pondant: Climatiser , Chauffer ou Déshumidifier .
3. Ajustez la température en appuyant sur les boutons de réglage. La tempé-
rature peut être réglée entre 16 et 30 °C par intervalle de 1 °C.
4. Ajustez la vitesse du ventilateur en appuyant sur le bouton correspondant.
Si le mode de fonctionnement MODUS est en position AUTO, la vitesse de
ventilation change automatiquement.
G
AVERTISSEMENT !
• Ne placez aucune source de chauffage sous l’unité intérieure du climatiseur ou sous la
télécommande.
• N’orientez pas le flux d’air directement en direction de sources de chauffage.
• Veillez à une ventilation suffisante de la pièce.
3
10
man_S17xx.qxd 12-03-2009 12:33 Pagina 10
