3M™ Powerflow™ Face Mounted Powered Air Respirator System 7900PF

Please read these instructions in conjunction wth the Reference Leaflet where

you will find information on:

• Spare parts

• Accessories

Particular attention should be given to warning statements where

indicated.

UNPACKING

Your 3M™ Powerflow™ system should contain:

a) 3M™ Silicone Full Facepiece

b) 3M™ Powerflow™ Powered Air Turbo

c) Airflow Indicator

d) Particulate Filter

e) Battery Pack

f) Charger

g) Decontamination Kit

h) Decontamination Belt

i) User Instructions

j) Reference Leaflet

SYSTEM DESCRIPTION

The 3M™ Powerflow Face Mounted Powered Air Respirator System 7900PF is

designed to provide respiratory protection against solid and non-volatile liquid

particles only.

This product meets the requirements of EN 12942 (power assisted devices

incorporating full face masks).

Air is supplied to the wearer thus reducing fatigue associated with inhaling

unassisted through the filter.

Should the Powered Air Turbo fail or the battery charge fall during use the

wearer is provided with a reduced level of protection to enable safe exit from

the contaminated area.

APPROVALS

These products are type approved and audited annually by BSI, Kitemark

Court, Davy Avenue, Knowlhill, Milton Keynes MK5 8PP, UK, Notified Body No.

0086. These products are CE Marked to the requirements of either Community

Directive 89/686/EEC or European Regulation (EU) 2016/425. The applicable

specific legislation met by the products can be determined by reviewing the

Certificate and Declaration of Conformity available at the following website

www.3m.com/Respiratory/certs

This product complies with the European EMC Directive 2014/30/EU.

WARNINGS AND LIMITATIONS

Proper selection, training, use and appropriate maintenance are essential

in order for the product to help protect the wearer from certain airborne

contaminants. Failure to follow all instructions on the use of these

respiratory protection products and/or failure to properly wear the

complete product during all periods of exposure may adversely affect the

wearer’s health, lead to severe or life threatening illness or permanent

disability.

For suitability and proper use follow local regulations, refer to all information

supplied or contact a safety professional or 3M on 0870 60 800 60 (UK) or

1800 320 500 (Ireland).

Use this respirator system strictly in accordance with all instructions:

• contained in this booklet

• accompanying other components of the system (e.g. 3M™ Filter and 3M™

Facepiece User Instructions)

See all instructions for use and save for continuing reference.

Do not use in concentrations of contaminant above 40 times the Workplace

Exposure Limit (WEL).

Do not use for respiratory protection against unknown atmospheric

contaminants or when concentrations of contaminants are unknown or

immediately dangerous to life or health (IDLH).

Do not use in atmospheres containing less than 19.5% oxygen. (3M definition.

Individual countries may apply their own limits on oxygen deficiency. Seek

advice if in doubt).

Only use with the spares and accessories listed and within the usage

conditions given in the Technical Specification.

Only for use by trained, competent personnel.

Leave the contaminated area immediately if:

a) Any part of the system becomes damaged.

b) Airflow to the facepiece decreases or stops.

c) Breathing becomes difficult or increased breathing resistance occurs.

d) Dizziness or other distress occurs.

e) You smell or taste contaminants or irritation occurs.

Never modify or alter this product. Replace parts only with original 3M spare

parts.

^Do not use in flammable atmospheres.

Select and wear appropriate protection when exposed to sparks and/or flames.

In case of intended use in explosive atmospheres, contact 3M.

Do not use with beards or other facial hair that may inhibit contact

between the face and the product thus preventing a good seal.

Very high work rates (where the pressure within the facepiece can become

negative) can reduce protection.

Adjust equipment as appropriate or consider an alternative form of respiratory

protective device.

Materials which may come into contact with the wearer's skin are not known to

cause allergic reactions to the majority of individuals.

These products do not contain components made from natural rubber latex.

Only use with the spectacle kit available as an accessory with this product, and

ensure spectacle arms do not interfere with the faceseal.

Safe Use of Battery Chargers

To reduce the risks associated with exposure to hazardous voltage which, if not

avoided, could result in serious injury or death:

- Do not use the chargers outdoors or in wet environments.

- Do not attempt to service the chargers. There are no user-serviceable parts

inside.

- Inspect the chargers and power cords before use. Replace if any parts are

damaged.

- Do not substitute, modify or add parts to the chargers.

To ensure safe charging of batteries, only use combinations of batteries and

chargers as specified on the reference leaflet.

Safe Use of Rechargeable Lithium Batteries

Lithium cells are very high-energy systems and as such must be treated with

care. The following safety considerations should be observed:

Battery packs should not be exposed to temperatures in excess of 70°C

(158°F).

Particular care should be taken that battery packs are not overloaded or

shorted.

Do not attempt to discharge the battery pack in any system other than specified

in this user instruction.

Do not force discharge battery packs as this may result in overheating, venting

and release of materials.

Do not open, puncture, drop, deform, crush or tamper with battery packs as this

could result in the release of materials. In the event that a battery is accidentally

ruptured, for whatever reason, contact PSD TechnicalAffairs at your local 3M

office.

Never use Lithium batteries in a completely sealed pressure container.

In the event that a battery pack is short circuited accidentally or starts to heat up

for no apparent reason then, where possible, it should be disconnected

immediately and removed to a well ventilated or outdoor area and allowed to

cool. Where it is not possible or practical to disconnect the battery pack, clear

the area until such time as any activity has subsided. Once stabilized to a safe

condition the battery pack may be disposed of. For any further advice contact

PSD TechnicalAffairs at your local 3M office.

Suitable protective clothing should be worn when handling suspect battery

packs.

MARKING

The 3M™ Powerflow™ Powered Air Turbo is marked to EN12942.

The Full Facepiece is marked EN136:1998 Class 2.

The filter (450-00-02) is marked to prEN147 TM3PSL, EN 12942 TM3P R SL

and EN143:2000 P3 R.

R = Reusable

PREPARATION FOR USE

Check apparatus is complete, undamaged and correctly assembled. Any

damaged or defective parts must be replaced with original 3M spare parts

before use.

The following inspection procedure is recommended before use:

1. Check the facepiece for cracks, tears and dirt. Be certain the facepiece,

especially the face seal area, is not distorted. The material must be pliable – not

stiff.

2. Examine the inhalation valves for cracks or tears. Lift valves and inspect

valve seat for dirt or cracks.

3. Ensure that the head straps are intact and have good elasticity.

4. Examine all plastic parts for signs of cracks or fatigue.

5. Remove the exhalation valve cover and examine the exhalation valve and

valve seat for signs of dirt, distortion, cracks or tears. Replace the exhalation

valve cover.

Check that the filter is appropriate for the purpose – check colour code, letter

code and class.

Before initial use, always check that the product is within the stated shelf life

(use by date).

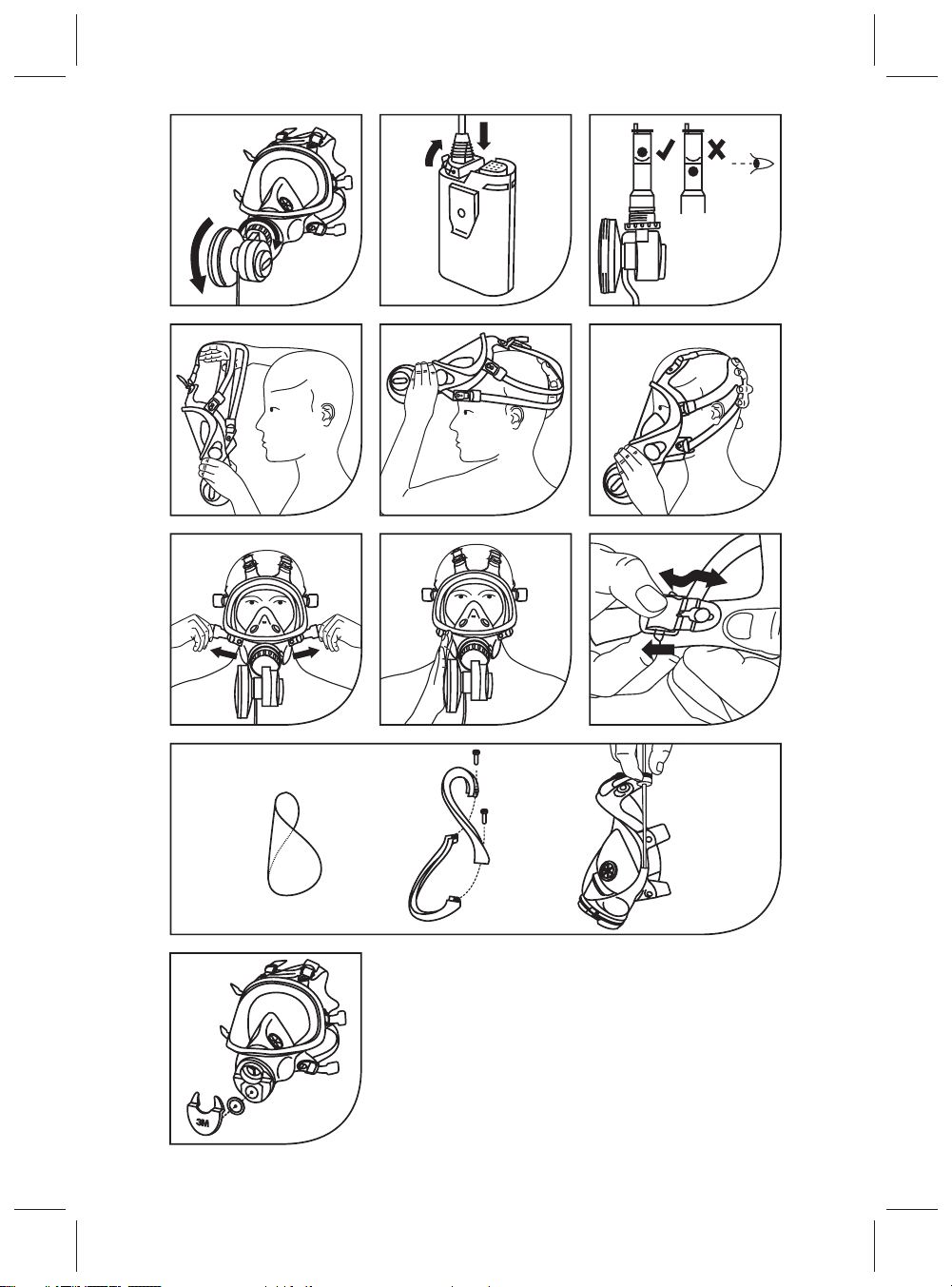

ASSEMBLY INSTRUCTIONS

Fit Powered Air Turbo to the facepiece by screwing tightly into the inlet. Fit filter

to the Powered Air Turbo by screwing tightly into the inlet. See Figure 1.

Battery Pack

Only use recommended battery charger (see reference leaflet for appropriate

battery charger).

Do not short circuit the battery.

The battery should be charged prior to first use or if unused for more than 5

days.

Replace the battery after 300 charges.

Insert the battery cable plug into the battery and lock into place (see figure 2).

mmmDV-2563-0547-0_Iss1.pdf 4 21/05/2018 12:27

The facepiece should be repaired or disposed of if damaged or defective parts

are observed. See Preparation for Use.

A maintenance record should be kept at the monthly checking stage to comply

with Health and Safety Regulations. This record should be kept for at least 10

years.

If disposal of parts is required this should be undertaken in accordance with local

health and safety and environmental regulations.

^DO NOT DISPOSE OF LITHIUM BATTERIES IN A FIRE OR SEND FOR

INCINERATION. Battery packs should be treated as special waste and in

accordance with your local environmental regulations.

Head Harness Removal

To remove the head harness, push the buckles forward whilst holding the

facepiece in the other hand to release the buckle from the harness button. To

replace the harness, push the buckle over the harness button and slide under the

button to lock into place. See figure 7.

Visor Replacement

Remove the screws from either side of the visor frame and remove the two

halves of the visor frame. Roll back the facepiece from the edge of the visor and

remove. To replace the visor, align the centre of the lens with the centre line of the

facepiece. The centre of the visor is marked by 2 small dots, one at the top centre

and one at the bottom centre. Place the visor into the facepiece ensuring that it is

sealed on all sides and reattach the visor frame. Replace the screws and tighten.

See figure 8.

Nose Cup Inhalation Valve Replacement

To remove the nose cup inhalation valve, grasp the valve and pull the valve stem

out from the valve seat. To replace push the valve stem into the hole in the valve

seat until locked in place. The valve stem should point away from the face when

worn.

Main Inhalation Valve Replacement

The inhalation valve is designed to seal the interface between the inhalation port

on the facepiece and the filters. Remove valve from the inhalation port. To

change the valve diaphragm, push the diaphagm over the centre post of the

inhalation valve. Insert the inhalation valve into the inhalation port ensuring seal is

secured in place.

Exhalation Valve Replacement

Remove the exhalation valve cover by pressing the 2 prongs on either side of the

centre opening and sliding the cover downwards. Remove the exhalation valve

by pulling on the edge of the valve. To replace, push the new valve down onto the

centre post of the valve seat. Replace the exhalation cover. See Figure 9.

STORAGE AND TRANSPORTATION

These products should be stored in the packaging provided in dry, clean

conditions away from direct sunlight, sources of high temperature, petrol and

solvent vapours. Do not store outside the temperature range -20°C to +50°C or

with humidity above 90%. When stored as stated, the expected shelf life of the

product is 5 years from date of manufacture. The original packaging is suitable

for transporting the product throughout the European Union.

WHAT WHEN

$LUÁRZ&KHFN Before use

After approximately 300 charges

Replace Battery pack

5HSODFHÀOWHU

General Inspection Before use

Monthly if not in regular use

After use

After use if not personal equipment

Every year

When use-by date expires. When

GHYLFHIDLOVDLUÁRZFKHFN

Cleaning

Disinfection

5HSODFHIDFHSLHFHYDOYHÁDSV

and connector gasket

0LQLPXPDLUÀRZ

check fails 1. Filters covered

2. Filter blocked

3. Battery requires

charging

8QFRYHU¿OWHUV

5HSODFH¿OWHUV

3. Charge battery

1. Check Connections

2. Fit fully charged

battery pack

3. Fit replacement

Powered Air Turbo

1. Tighten clamp

screws

2. Inspect/replace

visor or facepiece

1. Battery connections

2. Battery completely

discharged

3. Powered Air Turbo

failure

Exhale valve not sealing 5HSODFHYDOYHÀDSV

1. Clamp loose

2. Visor seal damaged

No Air Flow

Facepiece leaking

Visor clamp

leaking

FAULT FINDING

Symptom RemedyPossible Cause

Airflow Check

Insert airflow indicator into the Powered Air Turbo outlet, ensuring filter and a

fully charged battery are fitted. Switch on battery.

Check airflow (see Figure 3) switch off battery and remove airflow indicator. If

mimimum airflow is not achieved see fault finding.

OPERATING INSTRUCTIONS

DONNING

With the battery pack switched OFF:

1. Clip battery pack onto waist belt.

2. Fully loosen all 6 head straps, then place harness on the back of the head

and pull the facepiece down over the face (Figure 4).

3. Progressively tighten the harness starting with the lower straps then upper

straps (Figure 5). Do not overtighten.

4. Perform a Negative Pressure Fit Check. See Figure 6.

5. Remove hand from filter inlet and switch ON battery pack.

FIT CHECK

Place the palm of the hand over the inlet, inhale gently and hold your breath for

five to ten seconds.

If the facepiece collapses slightly a proper fit has been achieved.

If an air leak is detected, reposition the respirator on the face and / or re-adjust

the tension of the elastic strap to eliminate the leakage.

Repeat the above fit check.

If you CANNOT achieve a proper fit DO NOT enter the hazardous area.

See your supervisor.

Users should be fit tested in accordance with national requirements.

For information regarding fit testing procedures, please contact 3M.

IN USE

Use in the power off state is not normal. However, reduced protection is

provided to allow safe exit from the contaminated area.

Take care to prevent the battery cable from becoming looped around protruding

objects. If this should occur vacate the contaminated area and check apparatus

is undamaged.

The 'in-use' life of the product will vary with frequency and conditions of use.

In everyday use, it is recommended that the product is discarded after

approximately 5 years service, provided the product is stored and maintained

as stated below.

Some extreme conditions may result in deterioration over a shorter period.

DOFFING

Do not remove the facepiece, filters or, when in Supplied Air mode, turn off the

air supply until you have vacated the contaminated area.

1. Release the tension on the head straps.

2. Carefully lift facepiece off the face and remove the respirator by lifting up and

away from the face.

3. Switch off the PoweredAir Turbo.

4. Unclip the battery from the waistbelt.

NOTE: If the respirator has been used in an area that has caused it to

become contaminated with a substance requiring special

decontamination procedures it should be placed in a suitable container

and sealed until it can be decontaminated or discarded.

CLEANING AND DISINFECTION

Cleaning is recommended after each use. Use a clean cloth dampened with a

mild solution of water and liquid household soap. If personal shower

decontamination is necessary, do not allow water to enter the filter. Use the

decontamination kit (See reference leaflet). Do not allow water to enter the inlet

or outlet of the Powered Air Turbo or to come in contact with electrical

connections. Following cleaning or decontamination procedures, ensure that

electrical connections are free from dust/water and dry as necessary. The 3M™

105 Wipe should be used to wipe the face seal of the product. Disinfect

respirator by soaking in a solution of quaternary ammonia disinfectant or

sodium hypochlorite or other disinfectant. Rinse in clean, warm water and air

dry at room temperature in a non-contaminated atmosphere.

NOTICE

Do not use cleaners containing lanolin or other oils on these products.

Do not use petrol, chlorinated degreasing fluids (such as trichloroethylene),

organic solvents or abrasive cleaning agents to clean any part of the

equipment.

Do not autoclave.

MAINTENANCE

Maintenance, servicing and repair must only be carried out by properly trained

personnel.

^Use of unapproved parts or unauthorised modification could result in

danger to life or health and can invalidate any warranty.

mmmDV-2563-0547-0_Iss1.pdf 5 21/05/2018 12:27

TECHNICAL SPECIFICATION

Respiratory Protection

Nominal Protection Factor = 2000

Nominal Protection Factor = 1000 in power off state

Assigned Protection Factor = 40 in both states.

EN12942 TM3P R SL

Nominal Protection Factor (NPF) - a number derived from the maximum

percentage of total inward leakage permitted in relevant European Standards for

a given class of respiratory protective devices.

Outlet Flow Characteristics

Manufacturers Minimum Design Flow (MMDF) 160 l/min

Operating Conditions

-5 to +40ºC and <90 % humidity

Battery Pack

5 hour Battery: 8.4V 4.4Ah, Li-ion rechargable

Ingress Protection

Powered Air Turbo, EN60529 IP54

5x = Dust protection

x4 = Splashing water

Weight:

Facepiece 570g

Powered Air Turbo, filter and Power cable 270g

Battery Pack 390g

mmmDV-2563-0547-0_Iss1.pdf 6 21/05/2018 12:27

FzB

Système de protection respiratoire à ventilation assistée 3M™

Powerflow™ 7900PF monté sur le visage

Veuillez lire ces instructions parallèlement à la notice de référence dans laquelle

vous trouverez des informations sur :

• Les pièces détachées

• Les accessoires

Une attention particulière doit être portée aux limites d'utilisations

indiquées.

DEBALLAGE

Votre système 3M™ Powerflow™ doit contenir :

a) Pièce faciale complète 3M™ en silicone

b) Moteur 3M™ Powerflow™

c) Indicateur de débit

d) Filtre à particules

e) Batteries

f) Chargeur

g) Kit de décontamination

h) Ceinture de décontamination

i) Manuel d’utilisation

j) Notice de référence

DESCRIPTION DU SYSTEME

Le système de protection respiratoire à ventilation assistée 3M™ Powerflow

7900PF est conçu pour offrir une protection respiratoire contre les particules

solides et liquides non-volatiles uniquement.

Ce produit répond aux exigences de la norme EN12942 (appareils filtrants à

ventilation assistée avec masques complets)

L'air est fourni au porteur réduisant ainsi la fatigue causée en inspirant à travers

le filtre sans assistance.

Si l'unité de filtration s'arrête ou la charge de la batterie diminue pendant

l'utilisation le porteur reste protégé avec un niveau de protection réduit pour

permettre une sortie sécurisée de la zone contaminée.

HOMOLOGATIONS

Ces produits sont approuvés CE de Type et audités annuellement par BSI,

Kitemark court, Davy Avenue, Knowhill, Milton Keynes MK5 8PP, UK, Notified

body N°0086 Ces produits sont marqués CE suivant les exigences à la fois de

la Directive Européennes 89/686/CE et du Réglement Européen 2016/425. La

legislation spécifique applicables pour ces produits peuvent être déterminées

en consultant les Certificats et les Déclarations de Conformités disponibles sur

le site internet suivantwww.3m.com/Respiratory/certs

Ce produit répond aux exigences de la Directive Européenne EMC

2014/30/EU.

AVERTISSEMENTS ET LIMITES

Un choix correct, une formation, une utilisation et une maintenance

appropriées sont essentiels pour que le produit puisse protéger

l'utilisateur contre certains contaminants atmosphériques. Le

non-respect de toutes les instructions relatives à l'utilisation de ces

produits et/ou le non-respect du port correct de cet appareil pendant

toute la période d'exposition peut nuire à la santé de l'utilisateur et

provoquer une maladie grave ou une invalidité permanente.

Pour une adéquation du produit à votre activité et une utilisation correcte selon

la réglementation locale en vigueur, se référer à l'ensemble des informations

fournies ou contacter un responsable sécurité et/ou un représentant 3M.

Utilisez cet appareil en stricte conformité à toutes les instructions

- incluses dans cette notice,

- accompagnant d’autres composants du système (par exemple les notices

d'instructions du filtre et de la pièce faciale 3M™ )

Lire la notice d'utilisation avant d'utiliser l'équipement, et la conserver pour les

prochaines utilisations.

Ne pas utiliser lorsque les concentrations d'exposition sont supérieures à 2000

fois la Valeur Moyenne d'Exposition (VME)/Valeur Limite Belge (VLB).

Ne pas utiliser ce système comme protection respiratoire contre des

contaminants atmosphériques inconnus, ou lorsque les concentrations en

contaminants sont inconnues ou directement dangereuses pour la vie ou la

santé.

Ne pas utiliser dans les atmosphères contenant moins de 19,5 % d’oxygène

(définition 3M. Chaque pays peut appliquer ses propres limites en matière

d’insuffisance en oxygène. En cas de doute, demandez conseil).

Utilisez uniquement les pièces détachées et accessoires listés et suivant les

conditions d’utilisation décrites au paragraphe Spécifications Techniques.

A utiliser uniquement par du personnel compétent et formé.

Quitter immédiatement la zone contaminée si :

a) Une partie du système est endommagée.

b) Le débit d’air dans la pièce faciale diminue ou s’arrête.

c) La respiration devient difficile ou si une insuffisance respiratoire se fait sentir.

d) Des vertiges ou d’autres troubles apparaissent.

e) Vous sentez par voie buccale ou nasale la présence de contaminants, ou en

cas d’irritation.

N’apporter jamais de modification à ce système. Remplacer les éléments

uniquement avec des pièces détachées 3M.

^Ne pas utiliser dans une atmosphère inflammable.

Choisir et porter une protection appropriée en cas d'exposition à des étincelles

et/ou à des flammes.

Dans le cas d'une utilisation en atmosphère explosible, contacter 3M.

A ne pas utiliser si vous portez une barbe ou toute autre pilosité faciale

qui pourrait empêcher un contact parfait entre le visage et le bord du

masque.

Un travail très éprouvant physiquement (situations où la pression à l’intérieur de

la pièce faciale peut devenir négative) peut réduire la protection

Assurez-vous que l'équipement est bien positionné ou utilisez un appareil d'un

modèle différent.

Les matériaux susceptibles d’entrer en contact avec la peau des utilisateurs ne

sont pas reconnus comme pouvant provoquer des réactions allergiques sur

une grande majorité d'individus.

Ce produit ne contient pas de composant à base de caoutchouc naturel (latex).

A utiliser uniquement avec la monture de lunettes disponible comme

accessoire de ce produit et s’assurer que les branches des lunettes

n’interfèrent pas avec l’ajustement d’étanchéité du masque.

Utilisation en toute sécurité de chargeurs de batterie

Pour réduire l'exposition à une tension dangereuse:

- Ne pas utiliser les chargeurs à l'extérieur ou dans un environnement humide.

- Ne pas tenter de procéder à l'entretien du chargeur. Il ne renferme aucune

pièce dont l'utilisateur peut assurer l'entretien.

- Vérifier le chargeur et les fils électriques avant utilisation. Remplacer si des

pièces sont endommagées.

- Ne pas remplacer, modifier ou ajouter des pièces au chargeur.

Pour charger les batteries en toute sécurité, utiliser uniquement les batteries et

les chargeurs indiqués dans la notice de référence.

Utilisation en toute sécurité de batteries lithium rechargeables

Les cellules au Lithium sont des systèmes à très haute énergie et, en tant que

tels, elles doivent être traitées avec précaution. Suivez les instructions

suivantes pour assurer une utilisation en toute sécurité:

Les batteries ne doivent pas être exposées à des températures supérieures à

70°C.

Porter une attention particulière à ce que les batteries ne soient pas

surchargées ou court-circuitées

Ne pas essayer de décharger la batterie dans aucun autre système que celui

spécifié dans cette notice d'instructions.

Ne pas faire subir de décharge forcée aux batteries car cela peut entraîner une

surchauffe, un dégagement gazeux et la fuite de matières.

Ne pas ouvrir, percer, faire tomber, déformer, écraser ou altérer la batterie car

cela pourrait avoir comme conséquence le relargargage de matériaux. Dans le

cas ou la battery est accidentellement ouverte ou pour quelques raisons que ce

soit, contacter le service technique 3M Solutions pour la Portection Individuelle

local.

Ne jamais utiliser de batterie au Lithium dans un contenant totalement

hermétique.

Dans le cas où la batterie subirait un court-circuirt ou commencerait à monter

en température sans raison apparente. Si l'environnement le permet, elle doit

être déconnectée immédiatement et placée dans un local bien ventilé ou à

l'extérieur et la laisser se refroidir. Dans le cas où la déconnection n'est pas

possible, nettoyer la zone jusqu'à disparition de l'activité. Une fois que des

conditions de sécurité sont stabilisées la batterie peut être mise au rebut. Pour

tout autre conseil contacter le service technique 3M Solutions pour la Protection

Individuelle local.

Des vêtements de protection adaptés doivent être portés lors de la

manipulation de batteries douteuses.

MARQUAGE

Le moteur 3M™ Powerflow™ porte le marquage EN12942.

La pièce faciale complète porte le marquage EN136:1998 Classe 2.

Le filtre (450-00-02) est marqué prEN147 TM3PSL, EN 12942 TM3P R SL et

EN143:2000 P3 R.

R = Réutilisable

INSTRUCTIONS AVANT UTILISATION

Vérifier que l'appareil est complet, en bon état et correctement assemblé. Les

pièces endommagées ou défecteuses doivent être remplacées avec des

pièces détachées 3M d'origine avant utilisation.

La procédure d'inspection suivante est recommandée avant utilisation :

1. Vérifier l’absence de fissure, de craquelure ou de souillure sur la pièce

faciale. S’assurer que la pièce faciale et en particulier son joint facial ne sont

pas déformés. La pièce faciale doit être pliable sans rigidité.

2. Vérifier que les soupapes inspiratoires ne présentent pas de signe de

déformation, de craquelure ou de déchirure. Soulever les soupapes et vérifier

l’absence de fissures ou de souillures sur leur support

3. Vérifier que le jeu de brides est en bon état et présente une bonne élasticité.

4. Vérifier que toutes les pièces en plastique sont en bon état.

5. Retirer le couvercle du boîtier de la soupape expiratoire. Vérifier l’absence de

fissure, de déformation ou de souillure sur la soupape et son support. Replacer

le couvercle du boîtier de la soupape expiratoire.

Vérifier que le filtre correspond bien à l'application voulue - vérifier les codes

couleurs, lettres et classes.

mmmDV-2563-0547-0_Iss1.pdf 7 21/05/2018 12:27

La pièce faciale doit être réparée ou jetée si elle est détériorée ou si des

composants défectueux sont constatés. Se reporter au paragraphe "Instructions

avant utilisation".

Il est conseillé de conserver les documents relatifs aux opérations mensuelles de

maintenance. Ces enregistrements doivent être conservés pendant au moins 10

ans.

Veuillez à respecter la législation sécurité et environnement en vigueur lorsqu'il

s'agit de jeter des pièces de cet appareil.

^NE PAS JETER LA BATTERIE AU LITHIUM DANS LE FEU OU ENVOYER

EN INCINERATION. Les batteries doivent être traitées comme des déchets

spéciaux et conformément aux réglementations locales sur l'environnement.

Retrait du harnais de tête

Pour retirer le harnais, pousser la boucle vers l’avant tout en maintenant la pièce

faciale de l’autre main pour dégager la boucle du bouton du harnais. Pour

remettre le harnais, passer la boucle sur le bouton du harnais et la faire glisser

sous le bouton pour qu’elle se mette en place. Voir Figure 7.

Remplacement de la visière

Retirer les vis de chaque côté du cadre de la visière et enlever les deux moitiés

du cadre de la visière. Faire glisser la pièce faciale sur le bord de la visière et la

retirer. Pour remettre la visière, aligner le centre de la vitre sur la ligne centrale de

la pièce faciale. Le centre de la visière est indiqué par 2 petits points : l’un sur la

partie supérieure et l’autre sur la partie inférieure. Placer la visière dans la pièce

faciale en s’assurant qu’elle soit bien étanche de tous les côtés et fixer à nouveau

le cadre de la visière. Remettre les vis et serrer. Voir Figure 8.

Remplacement de la soupape inspiratoire du demi-masque intérieur

Pour retirer la soupape du demi-masque intérieur, saisir la soupape et retirer la

tige du support de la soupape. Pour la remettre, introduire la tige de la soupape

dans l’orifice du support de la soupape pour qu’elle se mette en place. La tige ne

doit pas être dirigée vers le visage lorsque la soupape est portée.

Remplacement de la soupape inspiratoire principale

La soupape inspiratoire est conçue pour sceller l’interface entre l’orifice

d’inspiration de la pièce faciale et les filtres. Retirer la soupape de l’orifice

d’inspiration. Pour changer le diaphragme de la soupape, le faire glisser sur le

centre de la soupape inspiratoire. Insérer la soupape inspiratoire dans l’orifice

d’inspiration en s’assurant qu’elle soit bien en place et étanche.

Remplacement de la soupape expiratoire

Retirer le couvre-soupape expiratoire en appuyant sur les 2 pattes de chaque

côté de l’ouverture centrale et en le faisant glisser vers le bas. Retirer la soupape

expiratoire en tirant sur le bord de la soupape. Pour la remettre, pousser la

nouvelle soupape sur la tige centrale du support de la soupape. Remettre le

couvre-soupape expiratoire. Voir Figure 9.

QUOI QUAND

9pULÀFDWLRQGXGpELWGDLU Avant utilisation

Aprés approximativement 300

charges

Remplacer la batterie

5HPSODFHUOHÀOWUH

Inspection Générale Avant utilisation

Une fois par mois si le produit

n’est pas utilisé régulièrement

Après utilisation

Après utilisation s’il ne s’agit pas

d’équipement personnel

Tous les ans

Lorsque la date de péremption est

dépassée. Lorsque le système

échoue au contrôle de débit.

Nettoyage

Désinfection

Remplacer la soupape de la

pièce faciale ainsi que le joint

de connexion

Avant d'utiliser le produit pour la première fois, s'assurer que la date de validité

n'est pas dépassée (date limite d'utilisation).

INSTRUCTIONS D'ASSEMBLAGE

Connecter le moteur au masque en le vissant fermement dans l'orifice. Fixer le

filtre sur le moteur en le vissant fermement dans l'orifice. Voir Tableau 1.

Batterie

N’utiliser que les chargeurs de batteries recommandés (voir notice de référence

pour le chargeur approprié).

Ne pas court circuiter la batterie

La batterie doit être chargée avant la première utilisation ou si elle n'est pas

utilisée pendant plus de 5 jours.

Remplacer la batterie après 300 charges.

Insérer la prise du câble de la batterie dans la batterie de façon à ce qu’elle soit

bien en place (voir Figure 2).

Vérification du débit d'air

Insérer l'indicateur de débit à la sortie du moteur, en s'assurant que le filtre et la

batterie sont montés sur le moteur et que la batterie est complètement chargée

puis mettre la batterie en marche.

Vérifier le débit (voir Fig 3) éteindre la batterie et retirer l'indicateur de débit. Si le

débit d’air minimum n’est pas atteint, voir identification des pannes.

INSTRUCTIONS D'UTILISATION

MISE EN PLACE

Avec la batterie à l'arrêt:

1. Fixer la batterie à la ceinture.

2. Desserrer complètement les 6 brides serre-nuque, puis placer le harnais à

l’arrière de la tête et rabattre la pièce faciale sur le visage (Figure 4).

3. Serrer progressivement les brides latérales inférieures puis supérieures

(Figure 5). Ne serrez pas trop fort.

4. Vérifier l’étanchéité au visage par pression négative. Voir Tableau 6.

5. Retirer la main de l'entrée du filtre à particules et mettre en marche la

batterie.

VERIFICATION DE L’AJUSTEMENT

Placer la paume de la main sur l’ouverture des filtres, inspirer doucement et

retenir sa respiration pendant 5 à 10 secondes.

Si la pièce faciale se comprime légèrement, le masque est correctement ajusté.

Si une fuite d’air est détectée, repositionner le masque sur le visage et/ou régler

la tension des brides élastiques pour supprimer la fuite.

Répéter les opérations ci-dessus jusqu’à obtention d’une bonne étanchéité.

Si une étanchéité satisfaisante NE PEUT PAS être obtenue, NE PAS pénétrer

dans la zone contaminée.

Consulter votre responsable.

L'utilisateur doit réaliser un test d'étanchéité en accord avec les

recommandations locales en vigueur.

Pour des informations concernant les procédures de vérification de l'étanchéité,

merci de contacter 3M.

UTILISATION

Utiliser l'appareil avec le moteur à l'arrêt n'est pas recommandé.

Toutefois, dans un tel mode de fonctionnement, il fournit une protection

minimale qui permet de sortir en toute sécurité de la zone contaminée.

Attention à ne pas enrouler le câble de la batterie autour d'objets coupants. Si

cela arrivait, quitter la zone contaminée et vérifier que l'appareil n'est pas

endommagé.

La durée de fonctionnement du produit en utilisation peut varier en fonction de

la fréquence et des conditions d’utilisation.

Pour un usage quotidien, il est recommandé de remplacer le produit après

approximativement 5 ans d'utilisation, à partir du moment où le produit est

stocké et entretenu comme indiqué ci-dessous.

Des conditions extrêmes peuvent provoquer une détérioration sur une plus

courte période.

FIN D'UTILISATION

Ne pas retirer la pièce faciale, ni les filtres ou ne pas se déconnecter de

l’alimentation en air avant d’être sorti de la zone contaminée.

1. Relacher la pression des élastiques.

2. Retirer la protection faciale avec précaution.

3. Arrêter le moteur.

4. Retirer la batterie de la ceinture

REMARQUE: Si l'appareil a été utilisé dans un environnement tel qu'il

nécessite une décontamination suivant une procédure particulière, il

convient de le stocker dans un container adéquat et fermé

hermétiquement dans l'attente de sa décontamination ou de son

élimination.

NETTOYAGE ET DESINFECTION

Un nettoyage est recommandé après chaque utilisation. Utiliser un tissu doux

et propre imbibé d’une solution d’eau savonneuse. Si une douche de

décontamination est nécessaire, ne pas laisser d’eau entrer dans le filtre.

Utiliser le kit de décontamination (Voir notice de référence). Ne pas laisser

d’eau s’introduire dans l’entrée ou la sortie du moteur ou entrer en contact avec

les branchements électriques. Suivre les procédures de nettoyage et

décontamination en s'assurant que les connections électriques sont exempt de

poussières/eau et sécher autant que nécessaires La lingette 3M™ 105 doit être

utilisée pour essuyer le joint facial du produit. Désinfecter le masque en le

plongeant dans une solution désinfectante d’ammonium quaternaire ou

d’hypochlorite de sodium ou d’un autre désinfectant. Rincer la pièce faciale

dans de l’eau claire et tiède, et la laisser sécher à température ambiante dans

une atmosphère non contaminée.

REMARQUE

Ne pas utiliser de solutions contenant de la lanoline ou d’autres huiles.

Ne pas utiliser d'essence, de dégraissants chlorés (tels que le

trichloroéthylène), de solvants organiques, ou de produits abrasifs pour

nettoyer les éléments de l’équipement.

Ne pas autoclaver.

MAINTENANCE

La maintenance, l’entretien et les réparations ne doivent être effectués que par

du personnel correctement formé.

^L'utilisation de pièces ou d'éléments non homologués ainsi que toute

modification non autorisée peuvent nuire à la santé ou à la vie de

l'utilisateur et peuvent annuler toute garantie offerte par 3M.

mmmDV-2563-0547-0_Iss1.pdf 8 21/05/2018 12:27

STOCKAGE ET TRANSPORT

L’appareil doit être stocké dans l’emballage fourni, dans un endroit sec et propre,

à l’abri du soleil et d’une source de chaleur, d'essence et de vapeurs de solvants.

Stocker l’appareil à des températures comprises entre -20°C et +50°C et à une

humidité inférieure à 90%. Lorsque le produit est stocké selon les conditions

ci-indiquées, la durée de vie du produit est de 5 ans à partir de la date de

fabrication. L'emballage d'origine du produit convient pour son transport dans

toute la Communauté Economique Européenne.

SPECIFICATIONS TECHNIQUES

Protection Respiratoire

Facteur Nominal de Protection = 2000

Facteur Nominal de Protection = 1000 lorsque le moteur est à l'arrêt

EN12942 TM3P R SL

Facteur Nominal de Protection (FNP) - Valeur issue du pourcentage maximale

de fuite totale vers l'intérieure autorisée dans les normes européennes

pertinentes pour une classe donnée d'appareil de protection respiratoire.

Caractéristiques du flux de sortie

Débit d'air minimum du fabricant (MMDF) 160 l/min

Conditions d'utilisation

-5 à +40ºC et <90 % humidité

Batterie

Batterie 5 heures: 8,4V 4,4Ah, Li-ion rechargeable

Protection d'Entrée

Moteur à Ventilation Assistée, EN60529 IP54

5x = Protection contre les poussières

x4=Eclaboussures d'eau

Poids

Pièce faciale 570g

Moteur, filtre et câble d'alimentation 270g

Batterie390g

Contrôle de débit

d'air minimum

défectueux

1. Filtre obstrué

2. Filtre bloqué

3. Batterie exigeant une

mise en charge

'pVREVWUXHUOH¿OWUH

5HPSODFHUOH¿OWUH

3. Charger la batterie

1. Contrôler les

connexions

2. Adapter une batterie

chargée

3. Remplacer le

moteur

1. Resserrer les vis du

serre-joint

2. Examiner /

remplacer la visière

ou la pièce faciale

1. Connexions de la

batterie

2. Batterie complètement

déchargée

3. Panne du moteur

Soupape expiratoire non

étanche Remplacer les

soupapes

1. Serre-joint desserré

2. Etanchéité de l'oculaire

endommagée

Pas de débit d'air

Fuite au niveau de

la pièce faciale

Fuite au niveau du

serre-joint de

l'oculaire

IDENTIFICATION DES PANNES

Problème RemèdeCause possible

mmmDV-2563-0547-0_Iss1.pdf 9 21/05/2018 12:27

Dza

3M™ Powerflow™ 7900PF Gebläseunterstützte Vollmaske

Bitte lesen Sie diese Bedienungsanleitung sorgfältig. Beachten Sie auch das

beigefügte Merkblatt auf dem Sie Informationen zu folgenden Themen finden:

• Ersatzteile

• Zubehör

Schenken Sie den Warnhinweisen besondereAufmerksamkeit .

AUSPACKEN DER GELIEFERTEN

SCHUTZAUSRÜSTUNG

Ihr 3M™ Powerflow™ Gebläsesystem beinhaltet folgende Komponenten:

a) 3M™ Vollmaske aus Silikon

b) 3M™ Powerflow™ Gebläsemotor

c) Luftstromindikator

d) Partikelfilter

e) Wiederaufladbare Batterie

f) Ladegerät

g) Dekontaminationsset

h) Dekontaminierbarer Gürtel

i) Bedienungsanleitung

j) Merkblatt

TECHNISCHE BESCHREIBUNG

Das 3M™ Powerflow 7900PF Gebläseatemschutzsystem bietet Schutz vor

festen und flüssigen, nicht flüchtigen Partikeln.

Das Produkt entspricht den Vorgaben der EN 12942

(Gebläseatemschutzgeräte in Kombination mit Vollmasken).

Die Atemluft wird über den Gebläsemotor in die Maske geleitet.Auf diese Weise

werden Ermüdungserscheinungen verhindert, die beim Atmen per Lungenkraft

durch das Filtermedium entstehen.

Sollte sich der Überdruck in der Maske aufgrund eines Problems oder einer

schwachen Batterie reduzieren, hat der Mitarbeiter immer noch einen gewissen

Atemschutz, so dass er den schadstoffbelasteten Bereich sicher verlassen

kann.

ZULASSUNGEN

Diese Produkte sind typzugelassen und jährlich auditiert durch BSI, Kitemark

Court, Davy Avenue, Knowlhill, Milton Keynes MK5 8PP, UK, Zugelassene

Prüfstelle Nr. 0086. Die Produkte sind gemäß der Vorgaben der europäischen

Richtlinie 89/686/EEC oder der Europäischen Verordnung (EU) 2016/425 CE

gekenzeichnet. Welche RegelungenAnwendung finden, können Sie in der

Baumusterprüfbescheinigung und in der Konformitätserklärung unter

www.3m.com/Respiratory/certs einsehen.

Das Produkt entspricht der Europäischen Richtlinie über die Emission

Elektromagnetischer Strahlung EMC 2014/30/EC.

WARNUNGEN UND EINSCHRÄNKUNGEN

Richtige Auswahl, Schulung,Anwendung und Wartung sind die

Voraussetzung dafür, dass das Produkt hilft, den Anwender vor

Schadstoffen in der Luft zu schützen. Die Nichtbeachtung dieser

Anweisungen und Warnhinweise sowie die unsachgemäße Verwendung

dieses Produktes können zu ernsthaften oder lebensgefährlichen

Erkrankungen oder dauerhaften Schäden führen. Das Atemschutzgerät

muss während der gesamten Aufenthaltsdauer im schadstoffbelasteten

Bereich getragen werden.

Bei offenen Fragen bezüglich des korrekten Einsatzes wenden Sie sich bitte an

Ihre Sicherheitsfachkraft oder an die Anwendungstechnik der Abteilung Arbeits-

und Personenschutz Ihrer lokalen 3M Niederlassung.

Das Atemschutzsystem darf nur in Übereinstimmung mit den folgenden

Anweisungen eingesetzt werden:

• Gemäß der vorliegenden Bedienungsanleitung,

• Anweisungen / Anleitungen anderer Systemkomponenten ( z.B.

Bedienungsanleitungen zu 3M Filtern und Masken)

Bewahren Sie alle Anweisungen / Anleitungen für spätere Nachfragen auf.

Das Atemschutzgerät darf nicht in Bereichen eingesetzt werden, in denen die

Schadstoffkonzentration das 500-fache des jeweils gültigen

Arbeitsplatzgrenzwertes übersteigt.

Die Schutzausrüstung darf nicht gegenüber Schadstoffen unbekannter Natur,

unbekannter Konzentration oder oberhalb der zulässigen Konzentrationen

eingesetzt werden.

Das vorliegende Produkt darf nicht bei einem Sauerstoffgehalt von weniger als

17% eingesetzt werden (19,5 Vol.% - 3M-Empfehlung, bitte achten Sie auf

nationale Vorgaben).

Verwenden Sie auf jeden Fall nur originale Ersatz- und Zubehörteile, die in

dieser Bedienungsanleitung beschrieben werden. Bezüglich der zugelassenen

Einsatzbedingungen und möglicher Einschränkungen beachten Sie unbedingt

das Kapitel "Technische Daten".

Ein Atemschutzgerät sollte ausschließlich von entsprechend geschulten

Mitarbeitern benutzt werden.

Verlassen Sie den schadstoffbelasteten Bereich sofort, wenn:

a) Teile des Ausrüstung beschädigt werden.

b) Der Luftstrom zur Maske nachlässt oder ganz unterbrochen wird.

c) Das Atmen schwer fällt oder der Atemwiderstand ansteigt.

d) Benommenheit, Schwindel oder andere Beschwerden eintreten.

e) Sie Gefahrstoffe schmecken oder riechen können oder eine Reizung auftritt.

Ändern oder modifizieren Sie das Produkt niemals. Sollten Teile ausgetauscht

werden müssen, benutzen Sie ausschließlich original 3M Ersatz- und

Zubehörteile.

^Die Maske ist nicht in explosionsfähiger Atmosphäre geprüft.

Bei der Entstehung von Funken und Flammen tragen Sie geeignete

Schutzkleidung.

Zum Einsatz in explosionsfähiger Atmosphäre, fragen Sie 3M

Gesichtshaare im Bereich des Dichtrandes verhindern einen korrekten

Sitz der Maske.

Sehr hohe Arbeitsbelastung (wenn in der Maske ein starker Unterdruck

ertsteht) kann den Schutz verringern.

Achten Sie deshalb immer auf einen korrekten Sitz der Ausrüstung und meiden

Sie oben beschriebene Situationen oder benutzen Sie in solchen Fällen ein

anderes Atemschutzgerät.

Bei den im System verarbeiteten Materialien, mit denen der Geräteträger in

Hautkontakt kommen kann, gibt es keine Anzeichen für die Auslösung einer

allergischen Reaktion.

Das vorliegende Produkt enthält keine Komponenten aus Latex.

Nur mit dem als Zubehör für dieses Produkt erhältlichen Brillenset verwenden

und sicherstellen, dass die Brillenbügel die Gesichtsabdichtung nicht

beeinträchtigen.

Sicherer Umgang mit Batterieladegeräten

Um eine Gefährdung durch den elektrischen Strom auszuschließen, beachten

Sie bitte folgendes:

- Benutzen Sie das Lagegerät niemals im Freien bzw. in feuchten

Umgebungen.

- Versuchen Sie niemals, das Ladegerät zu reparieren. Es enthält keine zu

reparierenden Teile.

- Überprüfen Sie vor dem Laden sowohl das Ladegerät als auch das

Netzkabel. Tauschen Sie schadhafte Teile aus, falls notwendig.

- Ändern oder modifizieren Sie das Ladegerät in keinem Fall.

Um ein sicheres Wiederaufladen der Batterien zu gewährleisten, verwenden

Sie bitte nur die in beigefügtem Merkblatt genannten, zugelassenen

Kombinationen aus Batterien und Ladegeräten.

Sicherer Umgang mit wiederaufladbaren Lithium Batterien

Lithium Batterien sind hoch energetische Systeme und müssen entsprechend

vorsichtig gehandhabt werden. Um einen sicheren Umgang zu gewährleisten,

achten Sie bitte auf die folgenden Sicherheitshinweise:

Setzen Sie die Batterien niemals Temperaturen von mehr als 70°C aus.

Schließen Sie die Batterie niemals kurz.

Versuchen Sie unter keinen Umständen, die Batterie auf anderem Wege zu

entladen als durch den Betrieb des Gebläsesystems.

Ein vorsätzliches Entladen der Batterie kann zu Überhitzung oder zum

Auslaufen der Batterie führen.

Versuchen Sie nicht, die Batteriegehäuse zu öffnen. Dies kann z.B. auch durch

Stoß oder Herabfallen der Batterien passieren. Bei einer Beschädigung des

Gehäuses kann Material austreten. In solchen Fällen wenden Sie sich bitte an

die Anwendunstechnik der Abteilung PSD Ihrer lokalen 3M Niederlassung.

Setzen Sie Lithium Batterien niemals in versiegelten Druckbehältern ein.

Sollte eine Batterie unbeabsichtigt kurzgeschlossen sein oder sich aus einem

anderen Grund stark erhitzen, versuchen Sie wenn möglich, die Batterie vom

Gebläse zu lösen und diese an einen gut belüfteten Ort oder nach draußen zu

bringen, um abzukühlen. In Fällen, in denen es nicht möglich ist, die Batterie zu

entfernen und an einen sicheren Ort zu bringen, sichern Sie den Bereich ab,

bis das System abgekühlt ist. Hat sich das System abgekühlt, ist die Batterie zu

entsorgen. Bei weiteren Fragen wenden Sie sich bitte an die

Anwendunstechnik der Abteilung PSD Ihrer lokalen 3M Niederlassung.

Beim Umgang mit fehlerhaften Batterien ist auf jeden Fall eine geeignete

Schutzausrüstung zu verwenden.

KENNZEICHNUNG

Der 3M™ Powerflow™ Gebläsemotor ist nach EN12942 gekennzeichnet.

Die Vollmaske ist nach EN136:1998, Klasse 2 gekennzeichnet.

Die Filter (450-00-02) sind nach prEN147 TM3P SL, EN12942 TM3P R SL und

EN143:2000 P3 R gekennzeichnet.

R = Re-usable - wieder verwendbar

VOR DEM EINSATZ

Überprüfen Sie folgendes: Die Schutzausrüstung ist komplett, unbeschädigt

und ordnungsgemäß zusammengebaut. Mögliche Fehler müssen behoben

und defekte Teile ausgetauscht werden, bevor die Ausrüstung zum Einsatz

kommt.

Es wird empfohlen, die folgenden Überprüfungen vor Gebrauch durchzuführen

1. Prüfen Sie den Maskenkörper auf Sprünge, Risse und Verschmutzung.

Vergewissern Sie sich, dass der Maskenkörper, insbesondere der Bereich der

Gesichtsdichtung, nicht verformt ist. Das Material muss geschmeidig sein –

nicht steif.

2. Prüfen Sie die Einatemventile auf Risse und Verformungen. Heben Sie die

Ventile an und prüfen Sie den Ventilsitz auf Verschmutzung und Sprünge.

3. Die Kopfbänder müssen intakt und elastisch sein.

4. Untersuchen Sie alle Plastikteile auf Anzeichen von Brüchen oder

Schwachstellen.

mmmDV-2563-0547-0_Iss1.pdf 10 21/05/2018 12:27

Sollten Teile der Maske beschädigt sein, ist die Maske umgehend zu reparieren

oder zu entsorgen. Siehe auch Kapitel "Vor dem Einsatz".

Um den sicherheitstechnischen Vorgaben zu genügen, sollte ein Wartungsbuch

für das Atemschutzgerät angelegt werden, in dem die z.B. monatlich

durchgeführten Wartungen dokumentiert werden. Dieses Wartungsbuch muß für

mindestens 10 Jahre aufbewahrt werden.

Bei Fragen zur Entsorgung von gebrauchten 3M Produkten beachten Sie bitte

die regionalen Entsorgungsvorschriften oder wenden Sie sich an die

Anwendungstechnik der Abteilung Arbeits- und Personenschutz Ihrer lokalen 3M

Niederlassung.

^Lithiumbatterien dürfen nicht thermisch entsorgt werden (Verbrennung). Sie

müssen als Sondermüll entsprechend den jeweils gültigen

Entsorgungsvorschriften entsorgt werden.

Demontage der Kopfbebänderung

Zur Demontage der Kopfbebänderung drücken Sie die Schnallen, während Sie

Maske mit der anderen Hand festhalten, nach vorne, um Sie von den

Befestigungsknöpfen zu lösen. Um die Bebänderung zu ersetzen schieben Sie

die Schnallen unter die Befestigungsknöpfe bis diese einrasten . Siehe Abb. 7.

Wechseln der Sichtscheibe

Entfernen Sie die Schrauben auf beiden Seiten des Sichtscheibenrahmens und

entfernen Sie die beiden Hälften des Rahmens. Rollen Sie Maske vom Rand der

Sichtscheibe zurück und entfernen Sie diese. Um die Sichtscheibe zu ersetzen

bringen Sie die Mitte der Scheibe in Übereinstimmung mit der Markierungslinie

für Maskenmitte. Die Mitte der Sichtscheibe ist auf dieser durch zwei kleine

Punkte markiert, einer oben mittig, einer unten mittig. Platzieren Sie die

Sichtscheibe so in der Maske, dass sie allseitig dicht abschließt und bringen Sie

ÜBERPRÜFUNG ZEITPUNKT

Überprüfung des

Luftvolumenstroms Vor dem Einsatz

Nach ca. 300 Ladezyklen

Tauschen Sie die Batterie aus

Filter wechseln

Funktionskontrolle des

gesamten Gerätes Vor dem Einsatz

Monatlich, wenn das Gerät nicht

täglich im Einsatz ist.

Nach dem Einsatz

Nach dem Gebrauch, wenn die

Ausrüstung nicht individuell einer

Person zugeordnet ist

jährlich

Nach Ablauf der maximalen

Einsatzdauer. Wenn das System

den geforderten Luftvolumen-

strom nicht mehr liefern kann.

Reinigung

Desinfektion

Tauschen Sie Ventile und

Anschlußdichtung aus.

5. Nehmen Sie die Abdeckung des Ausatemventils ab und prüfen Sie das

Ausatemventil sowie den Ventilsitz auf Zeichen von Verschmutzung,

Verformung, Rissen oder Sprüngen. Bringen Sie die Abdeckung des

Ausatemventils wieder an.

Vergewissern Sie sich, dass der Filter für Ihren Einsatz geeignet ist -

kontrollieren Sie den Farb- und Buchstabencode und die Filterklasse.

Überprüfen Sie vor Gebrauch, ob das Produkt noch innerhalb der zulässigen

Lagerdauer ist (use by date).

GEBRAUCHSANLEITUNG

Kombinieren Sie Gebläsemotor und Atemschutzmaske, indem Sie diesen in

den Gewindeanschluss an der Maske schrauben. Achten Sie auf einen dichten

Sitz zwischen Motor und Maske. Schrauben Sie anschließend den Filter in den

Gewindeanschluß des Motors. Achten Sie auch hier auf einen dichten Sitz

zwischen Filter und Motor. Siehe Abbildung 1.

Batterie

Verwenden Sie nur zugelassene Ladegeräte. Informationen zu zugelassenen

Batterien und Ladegeräten finden Sie auf dem beigefügten Merkblatt.

Versuchen Sie niemals, die Batterien kurzzuschließen.

Die Batterien müssen vor dem ersten Gebrauch und immer dann aufgeladen

werden, wenn diese länger als 5 Tage nicht eingesetzt wurden.

Tauschen Sie die Batterien nach ca. 300 Ladezyklen aus.

Verbinden Sie den Stecker des Ladegerätes mit der Batterie (Abb. 2).

Überprüfung des Luftvolumenstroms

Setzen Sie den Luftstromindikator auf den Ausgang des Gebläsemotors.

Stellen Sie sicher, dass am Motor ein neuer Filter sowie eine voll geladene,

eingeschaltete Batterie angeschlossen sind.

Überprüfen Sie den Luftstrom (Abb. 3), schalten Sie die Batterie aus und

nehmen Sie den Luftstromindikator vom Gebläsemotor. Wird der vorgegebene

Mindestluftvolumenstrom nicht erreicht, beachten Sie bitte das Kapitel

"Fehlersuche" in dieser Bedienungsanleitung.

ANWENDUNG

ANLEGEN

Bei ausgeschalteter Batterie:

1. Befestigen Sie die Batterie z.B. an Ihrem Gürtel.

2. Lösen Sie alle 6 Haltebänder der Kopfbebänderung, führen Sie diese dann über

Ihren Hinterkopf und ziehen die Maske nach vorne über das Gesicht (Abb. 4).

3. Ziehen Sie die Kopfbänder langsam, beginnend mit den Nackenbändern,

danach weiter mit den Stirnbändern, an (Abb. 5). Ziehen Sie die Kopfbänder

nicht zu fest an.

4. Führen Sie einen Dichtsitztest mit Unterdruck durch. Siehe Abbildung 6.

5. Nehmen Sie die Hand vom Filteranschluß und schalten Sie die Batterie ein.

DICHTSITZKONTROLLE

Drücken Sie mit der Handfläche auf den Filteranschluß der Maske, atmen Sie

vorsichtig ein und halten den Atem für 5 bis 10 Sekunden an.

Wenn sich der Maskenkörper leicht zusammen zieht, haben Sie einen guten

Dichtsitz erreicht.

Wenn Sie eine Leckage feststellen, verändern Sie die Position der Maske im

Gesicht und / oder spannen Sie die Bänder neu, um die Leckage zu beseitigen.

Wiederholen Sie die Dichtsitzkontrolle.

Wenn Sie KEINEN Dichtsitz erreichen, betreten Sie den Gefahrenbereich

NICHT.

Informieren Sie Ihren Vorgesetzten.

Um sicherzustellen, dass die Atemschutzmaske sicher und dicht sitzt, sollte der

Anwender vor dem ersten Einsatz einen Dichtsitztest (Fit-Test) durchführen.

Bitte beachten Sie hierzu nationale Regelungen.

Für Informationen zum Fit-Test kontaktieren Sie bitte 3M.

WÄHREND DER ANWENDUNG

Das Atemschutzgerät sollte niemals im "ausgeschalteten" Zustand eingesetzt

werden. Trotzdem bietet es auch in ausgeschaltetem Zustand einen gewissen

Schutz, der Ihnen ein sicheres Verlassen des schadstoffbelasteten Bereiches

ermöglicht.

Achten Sie darauf, nicht mit dem Stromkabel an hervorstehenden

Gegenständen hängenzubleiben. Sollte dies doch geschehen, verlassen Sie

umgehend den schadstoffbelasteten Bereich und prüfen Sie, ob das

Atemschutzgerät beschädigt wurde.

Die Lebensdauer eines solchen Produktes ist stark abhängig von Einsatzhärte

und Einsatzhäufigkeit.

Die vorliegende Schutzausrüstung sollte bei bestimmungsgemäßem Gebrauch

und bei regelmäßiger Pflege und Wartung (s. Kapitel "Reinigung und Pflege"

und "Wartung") spätestens nach 5 Jahren durch eine neueAusrüstung ersetzt

werden.

Extreme Einsatzbedingungen können die Lebensdauer entsprechend

reduzieren.

ABLEGEN

Nehmen Sie weder die Maske noch die Filter ab oder schalten die

Luftversorgung aus, bevor Sie den belasteten Bereich verlassen haben.

1. Lösen Sie die Spannung der Kopfbänder.

2. Heben Sie die Maske vorsichtig an und führen Sie sie vom Gesicht weg.

3. Schalten Sie die Gebläseeinheit aus.

4. Lösen Sie die Batterie vom Gürtel.

HINWEIS: Sollte das Atemschutzgerät während des Einsatzes mit

Schadstoffen beaufschlagt werden, die eine spezielle Dekontamination

notwendig machen, bewahren Sie das Gerät bis zur Dekontamination in

einem verschlossenen Behälter auf.

REINIGUNG UND PFLEGE

Es wird empfohlen, die Maske nach jedem Gebrauch zu reinigen. Zur

Reinigung benutzen Sie ein feuchtes Tuch mit einer milden Seifenlauge. Sollte

nach dem Einsatz ein Dekontaminationsduschen notwendig sein, achten Sie

darauf, das kein Wasser in den Filter eindringen kann. Benutzen Sie auf jeden

Fall in solchen Fällen das Dekontaminationsset. Achten Sie darauf, dass kein

Wasser in den Eingang /Ausgang des Gebläsemotors, bzw. an elektrische

Komponenten gelangen kann. Stellen Sie nach der Reinigung bzw.

Dekontamination der Schutzausrüstung sicher, dass alle elektrischen

Verbindungen frei von Staub und Feuchtigkeit sind. Trocknen Sie die

Ausrüstung, falls erforderlich. Die 3M™ 105 Reinigungstücher können zur

Reinigung der Dichtlippe der Atemschutzmaske eingesetzt werden. Die

Masken können in einer Lösung aus quaternären Ammoniumsalzen,

Natriumhypochlorit oder einem anderen, geeigneten Desinfektionsmittel

desinfiziert werden. Anschließend in klarem, warmem Wasser spülen und bei

Zimmertemperatur in schadstofffreier Umgebung trocknen lassen.

Hinweis

Verwenden Sie zur Reinigung dieses Produktes kein Lanolin oder andere Öle.

Zur Reinigung dürfen keine aggressiven Mittel wie Benzin, Verdünnung,

chlorhaltige Entfetter oder andere organische Lösemittel benutzt werden.

Verwenden Sie auch keine Scheuermittel.

Nicht autoklavieren.

WARTUNG

Die Wartung und Reparatur von 3MAtemschutzsystemen sollte nur von

entsprechend ausgebildeten Personen durchgeführt werden.

^Die Nichtbeachtung dieser Hinweise sowie die unsachgemäße

Verwendung dieses Gerätes können zu lebensgefährlichen

Erkrankungen oder gravierenden Materialschäden führen, die eventuelle

Gewährleistungs- oder Haftungsansprüche nichtig machen.

mmmDV-2563-0547-0_Iss1.pdf 11 21/05/2018 12:27

LAGERUNG UND TRANSPORT

Diese Produkte sollten in der Originalverpackung bei Raumtemperatur trocken

und sauber gelagert werden und weder hohen Temperaturen, direkter

Sonneneinstrahlung noch Schadstoffen ausgesetzt werden. Nicht außerhalb des

Temperaturbereichs von -20°C bis +50°C oder bei einer Luftfeuchtigkeit über

90% lagern. Bei sachgemäßer Lagerung, ist die zu erwartende Lagerdauer des

Produkts 5 Jahre ab Herstellungsdatum. Die Originalverpackung erfüllt alle

Vorgaben für den Transport innerhalb der Europäischen Gemeinschaft.

TECHNISCHE DATEN

Atemschutz

Nomineller Schutzfaktor (EN12942) = 2000; Vielfaches des Grenzwertes

(BGR190) = 500

Nomineller Schutzfaktor (EN12942) bei ausgeschaltetem Gebläse = 1000;

Vielfaches des Grenzwertes (BGR190) bei ausgeschaltetem Gebläse = 400

EN12942 TM3P R SL

Nominaler Schutzfaktor (NPF- Nominal Protection Factor) - eine Zahl, die

abgeleitet wird von der maximal zulässigen Lackage aus der relevanten

europäischen Norm für eine bestimmte Atemschutzklasse

Luftvolumenstrom

Mindestluftvolumenstrom gemäß Hersteller (MMDF) 160 l/min

Betriebstemperatur

-5 bis +40ºC und <90 % relative Luftfeuchtigkeit

Batterie

5 h Batterie: 8,4V 4,4Ah, Li-Ionen Batterie, wiederaufladbar

Gehäuseabdichtung (Ingress Protection)

Gebläseeinheit, EN60529 IP54

5x = staubgeschützt

x4 = spritzwassergeschützt

Gewicht

Maskenkörper 570g

Gebläsemotor incl. Filter und Batteriekabel 270g

Batterie 390g

Mindestluftvolu-

menstrom wird

nicht erreicht

1. Filter abgedeckt

2. Filter zugesetzt

3. Batterie muß

aufgeladen werden

1. Nehmen Sie die

Abdeckung von den

Filtern

2. Tauschen Sie die

Filter aus

3. Laden Sie die

Batterie

1. Überprüfen Sie die

Verbindung

2. Setzen Sie eine voll

geladene Batterie

ein

3. Setzen Sie einen

neuen

Gebläsemotor ein

1. Schrauben an der

Befestigung

anziehen.

2. Überprüfen /

ersetzen Sie die

Sichtscheibe bzw.

die

Atemschutzmaske

1. Batterieverbindung

2. Batterie komplett

entladen

3. Fehler am

Gebläsemotor

Ausatemventil schließt

nicht dicht Tauschen Sie die

Ventilscheiben aus

1. Lockere Sichtscheiben-

befestigung

2. Sichtscheibendichtung

beschädigt

Kein Luftstrom

Leckage an der

Maske

Undichtigkeit im

Bereich der

Sichtscheibenbef-

estigung

FEHLERSUCHE

Fehler FehlerbehebungMögliche Ursache

den Sichtscheibenrahmen wieder an. Ersetzen Sie die Schrauben und ziehen

Sie diese an. Siehe Abbildung 8.

Wechsel des Steuerventils der Innenmaske

Um das Steuerventil der Innenmaske zu entfernen, greifen Sie das Ventil und

ziehen Sie es aus dem Ventilsitz. Ersetzen das Ventil indem sie den Zapfenf in

der Mitte des Ventils durch das Loch des Ventilsitzes drücken bis es sicher

befestigt ist. Der Knopf soll vom Gesicht weg zeigen.

Wechsel des Einatemventils

Das Einatemventil reguliert den Luftstrom zwischen den Filtern und dem

Filteranschluss der Maske. Entfernen Sie das Einatemventil. Drücken Sei die

neue Ventilscheibe über den Zapfen in der Mitte des Ventilsitzes. Setzen Sie das

Einatemventil in den Einatemanschluss ein, so dass es fest und dicht sitzt.

Wechsel des Ausatemventils

Entfernen Sie den Ausatemventildeckel indem Sie die beiden

Schnappverschlüsse anheben und die Abdeckung nach unten schieben.

Entfernen Sie das Ausatemventil indem Sie es am Rand fassen und ziehen. Um

es zu ersetzen, schieben Sie das neue Ventil auf den Mittelzapfen des

Ventilsitzes. Bauen Sie den Ausatemventildeckel wieder ein. Siehe Abbildung 9.

mmmDV-2563-0547-0_Iss1.pdf 12 21/05/2018 12:27

Sistema ventilato con pieno facciale 3M™ Powerflow™ 7900PF

Si raccomanda di leggere le presenti istruzioni insieme al foglietto illustrativo di

riferimento, dove è possibile trovare informazioni relative a:

• Parti di ricambio

• Accessori

Prestare particolare attenzione alle frasi di avvertenza dove indicate.

Disimballaggio

Il sistema 3M™ Powerflow è composto da:

a) Pieno facciale in silicone 3M™

b) Motore turbo 3M™ Powerflow™

c) Indicatore di flusso d'aria

d) Filtro per polveri

e) Gruppo batteria

f) Caricatore

g) Kit di decontaminazione

h) Cintura per decontaminazione

i) Istruzioni d'Uso

j) Foglietto illustrativo

DESCRIZIONE DEL SISTEMA

Il sistema ventilato con pieno facciale 3M™ Powerflow 7900PF è progettato per

fornire protezione delle vie respiratorie esclusivamente contro particelle solide e

liquidi non volatili.

Questo prodotto soddisfa i requisiti della EN 12942 (dispositivi elettroventilati

completi di pieno facciale).

L'aria viene fornita all'utilizzatore in modo da ridurre l'affaticamento derivante

dall'inalazione non assistita attraverso il filtro.

In caso il filtro dovesse esaurirsi o la batteria scaricarsi durante l'utilizzo del

sistema, all'utilizzatore viene garantito un minimo livello di protezione in modo

da permettergli di evacuare l'area contaminata.

APPROVAZIONI

Questi prodotti hanno l'approvazione di tipo e sono controllati annualmente da

BSI, Kitemark Court, Davy Avenue, Knowlhill, Milton Keynes MK5 8PP, UK,

Organismo Notificato numero 0086. Questi prodotti sono marcati CE secondo i

requisiti sia della Direttiva Comunitaria 89/686/CEE sia del Regolamento

Europeo (EU) 2016/425. La specifica legislazione applicabile soddisfatta dal

prodotto può essere definita esaminando il Certificato e la Dichiarazione di

Conformità disponibili nel seguente sito web www.3m.com/Respiratory/certs.

Questo prodotto è conforme alla Direttiva Europea EMC 2014/30/EU.

AVVERTENZE E LIMITAZIONI

Una giusta selezione, formazione all’uso ed una adeguata manutenzione

sono essenziali per offrire a chi indossa il prodotto una protezione da

alcuni contaminanti aerodispersi. L’inosservanza delle istruzioni qui

riportate sull’uso di questi dispositivi per la protezione delle vie

respiratorie e/o il mancato indossamento per tutto il periodo di

esposizione, può arrecare danni alla salute, invalidità gravi anche di

carattere permanente.

In caso di dubbi sull’adeguatezza di questo prodotto alle specifiche condizioni

d'uso e per un corretto utilizzo, seguire le normative locali, fare riferimento a

tutte le informazioni qui riportate, consultare un esperto in materia di sicurezza

oppure contattare il Servizio Tecnico 3M.

Utilizzare questo sistema seguendo scrupolosamente tutte le istruzioni:

• Contenute nel presente libretto

• Allegate agli altri componenti del sistema (es. Istruzioni d'Uso per filtri 3M™ e

maschere facciali 3M™)

Leggere tutte le istruzioni d'uso e conservarle come continuo riferimento.

Non utilizzare con contaminanti presenti in concentrazioni superiori a 2000

volte il Valore Limite di Soglia (TLV).

Non utilizzare il sistema per la protezione delle vie respiratorie quando i

contaminanti atmosferici sono sconosciuti oppure quando le concentrazioni non

sono note o presentano un pericolo immediato per la vita e la salute (IDLH).

Non utilizzare in atmosfere contenenti meno del 19.5% di ossigeno (definizione

3M. I limiti riguardanti la presenza di ossigeno possono variare da nazione a

nazione. In caso di dubbi, chiedere informazioni in merito).

Utilizzare esclusivamente con i ricambi e gli accessori indicati e all'interno delle

condizioni d'utilizzo definite nelle Specifiche Tecniche.

Il sistema deve essere utilizzato unicamente da personale addestrato e

competente.

Abbandonare immediatamente l’area contaminata se:

a) Una o più parti del sistema risultano danneggiate.

b) Il flusso d'aria verso il facciale diminuisce o si arresta.

c) La respirazione diventa difficoltosa o si avverte un aumento della resistenza

respiratoria.

d) Compaiono vertigini o altri malesseri.

e) Si avverte l'odore o il sapore del contaminante o si manifestano irritazioni.

Non modificare o alterare in alcun modo questo sistema. Sostituire le parti

unicamente con pezzi di ricambio originali 3M™.

^Non utilizzare in atmosfere infiammabili.

Selezionare una protezione adeguata quando esposti a scintille e/o fiamme.

In caso sia necessario l'uso in atmosfera esplosiva, contattare 3M.

Non usare con barba, basette o baffi che potrebbero impedire una buona

tenuta del respiratore sul volto.

Condizioni di lavoro molto gravose (dove la pressione all'interno del facciale

può diventare negativa) possono ridurre la protezione.

Regolare il dispositivo nel modo più appropriato o valutare una protezione

respiratoria alternativa.

I materiali che vengono in contatto con la pelle dell'utilizzatore non sono causa

di reazioni allergiche nella maggior parte delle persone.

In questi prodotti non sono presenti componenti prodotti in lattice naturale.

Utilizzare unicamente con il kit di occhiali disponibile come accessorio per

questo prodotto e assicurarsi che le aste degli occhiali non interferiscano con il

bordo di tenuta.

Utilizzo Sicuro dei Caricabatteria

Per ridurre il rischio associato all'esposizione a voltaggi pericolosi che, se non

evitati, possono causare lesioni gravi o morte:

- Non utilizzare i caricatori all'esterno o in ambienti umidi.

- Non tentare di smontare i caricatori. Non ci sono parti sostituibili all'interno.

- Ispezionare il caricatore ed il cavo di alimentazione prima dell'uso. Sostituirlo

se una qualsiasi parte risulta danneggiata.

- Non sostituire, modificare o aggiungere parti al caricabatterie.

Per garantire una ricarica sicura delle batterie, utilizzare solo le combinazioni di

batterie e caricabatterie specificate sul foglietto illustrativo di riferimento.

Utilizzo sicuro delle Batterie Ricaricabili al Litio

Le celle al litio sono sistemi ad alta energia e come tali devono essere trattate

con cura. Le seguenti condizioni di sicurezza devono essere osservate:

I gruppi batteria non devono essere esposti a temperature superiori ai 70°C

(158°F).

Particolare cura deve essere presa per i gruppi batteria perchè non siano

esposti ad alte temperature o messe in corto circuito.

Non tentare di scaricare le batterie con nessun sistema se non quello

specificato in queste istruzioni.

Non forzare la scarica della batteria perchè questo può portare a

surriscaldamento e rilascio di materiale.

Non aprire, forare, far cadere, deformare, rompere o manomettere il gruppo

batteria in quanto ci potrebbe essere rilascio di materiale. Nell'eventualità in cui

la batteria dovesse essere accidentalmente danneggiata, per qualunque

ragione, si raccomanda di contattare il Servizio Tecnico PSD presso l'ufficio 3M

locale.

Non usare batterie al litio in contenitori totalmente stagni.

Nell'eventualità che il gruppo batteria dovesse subire accidentalmente un corto

circuito o dovesse iniziare a riscaldarsi senza una ragione apparente,

disconnetterlo immediatamente, quando ciò sia possibile, e portarlo in un

ambiente ben ventilato o in ambiente esterno e lasciarlo raffreddare. Nel caso

non fosse possibile o praticabile disconnettere il gruppo batteria, lasciare l'area

fino alla cessazione di qualsiasi attività. Una volta stabilizzato in condizioni di

sicurezza, il gruppo batteria può essere smaltito. Per eventuali ulteriori

indicazioni, contattare il Servizio Tecnico PSD presso l'ufficio 3M locale.

Idonei indumenti protettivi devono essere indossati quando si maneggiano

gruppi batteria sospetti.

MARCATURE

Il sistema ventilato 3M™ Powerflow™ XL è marcato EN12942

Il pieno facciale è marcato EN136:1998 Classe 2.

Il filtro (450-00-02) è marcato secondo la prEN147 TM3PSL, EN 12942 TM3P

R SL e EN143:2000 P3 R.

R = Riutilizzabile

PREPARAZIONE ALL'USO

Controllare sempre che il prodotto sia completo, privo di danni e montato

correttamente. Qualsiasi parte mancante o danneggiata deve essere sostituita

prima dell'uso con una parte originale 3M.

Prima dell'uso è raccomandata la seguente procedura di controllo:

1. Verificare che sul facciale siano assenti rotture, lacerazioni e sporcizia.

Assicurarsi che il facciale non sia deformato, particolarmente nella zona di

tenuta al volto. Il materiale deve essere flessibile, non rigido.

2. Controllare le valvole di inalazione per la presenza di rotture o lacerazioni.

Sollevare le valvole ed ispezionare la loro sede per verificare l'assenza di

sporcizia o rotture.

3. Assicurarsi che le cinghie temporali siano intatte ed elastiche.

4. Esaminare tutte le parti plastiche per verificare l'assenza di rotture od usura.

5. Rimuovere la copertura di protezione della valvola di espirazione ed

esaminare la sede della valvola per verificare l'assenza di sporcizia,

deformazioni, rotture o lacerazioni. Riposizionare la copertura sulla valvola di

espirazione.

Accertarsi che il filtro selezionato sia adatto al lavoro da svolgere - controllare

colore, codice lettera e classe.

Prima dell'utilizzo, verificare sempre che il prodotto non sia scaduto.

ISTRUZIONI DI MONTAGGIO

Collegare il motore turbo al facciale avvitandolo fermamente al rispettivo

attacco. Montare il filtro sul motore turbo avvitandolo strettamente sul rispettivo

attacco. Vedere Figura 1.

Gruppo Batteria

Utilizzare esclusivamente un carica batteria raccomandato (vedi ricambi e

mmmDV-2563-0547-0_Iss1.pdf 13 21/05/2018 12:27

La maschera dovrebbe essere riparata o smaltita se vengono riscontrate parti

difettose o danneggiate. Vedere la Preparazione all'Utilizzo.

I controlli mensili devono essere segnati su un registro di manutenzione per

ottemperare alle normative in materia di Salute e Sicurezza. Il registro di

manutenzione deve essere conservato per non meno di 10 anni.

Se è previsto lo smaltimento dei componenti, deve essere effettuato in

conformità alla regolamentazione nazionale vigente in materia di ambiente,

salute e sicurezza.

^NON GETTARE LE BATTERIEAL LITIO NEL FUOCO E NON INVIARLE

ALL'INCENERITORE. Il gruppo batteria deve essere smaltito secondo i

regolamenti ambientali locali.

Rimozione della bardatura della testa

Per rimuovere la bardatura, spingere le fibbie in avanti mentre si regge il

respiratore con l'altra mano in modo da liberare la fibbia dal perno della

montatura. Per sostituire la bardatura, infilare la fibbia sul perno della montatura e

farla scivolare sotto il perno fino a bloccarla in posizione. Vedi figura 7.

Sostituzione della visiera

Svitare le viti da entrambi i lati della montatura e rimuovere le due metà della

montatura stessa. Arrotolare indietro il facciale dalla sommità della visiera e

rimuoverla. Per sostituire la visiera, allineare il centro della lente con la linea

centrale del facciale. Il centro della visiera è indicato tramite due piccoli punti, uno

sulla parte superiore e uno sulla parte inferiore della lente. Posizionare la visiera

all'interno del facciale assicurandosi che sia ben sigillata lungo tutto il bordo e

riposizionare la montatura. Rimettere le viti e avvitarle bene. Vedi figura 8.

Sostituzione delle valvole di inalazione della calotta nasale

Per rimuovere le valvole di inalazione della calotta nasale, afferrare la valvola ed

estrarre lo stelo dalla propria sede. Per sostituirla, spingere lo stelo della valvola

nel foro della rispettiva sede fino a bloccarla in posizione. Lo stelo della valvola

deve risultare rivolto dalla parte opposta del viso quando il respiratore è

indossato.

Sostituzione della valvola di inalazione principale

La valvola di inalazione è studiata per sigillare l'interfaccia tra la bocchetta di

inalazione sul facciale e i filtri. Rimuovere la valvola dalla bocchetta di inalazione.

Per sostituire il diaframma della valvola, spingere il diaframma sopra il perno

centrale della valvola di inalazione. Inserire la valvola di inalazione all'interno della

bocchetta di inalazione assicurandosi che la guarnizione sia fissa in posizione.

Sostituzione della valvola di espirazione

Per rimuovere la copertura della valvola di espirazione premere sulle due

sporgenze ai lati dell'apertura centrale e fare scivolare il coperchio verso il basso.

Rimuovere la valvola di espirazione tirando il bordo della valvola stessa. Per

sostituirla, spingere la nuova valvola giù sul perno centrale della sede della

valvola. Riposizionare la copertura della valvola di espirazione. Vedi figura 9.

COSA QUANDO

&RQWUROORGHOÁXVVR

Prima dell'uso

Dopo circa 300 ricariche

Sostituzione del gruppo

batteria

6RVWLWXLUHLÀOWUL

Ispezione generale Prima dell'uso

Mensilmente se non si fa un uso

regolare

Dopo l'uso

Dopo l'uso se non si tratta di

equipaggiamento personale

Ogni anno

Quando sono scaduti. Quando il

FRQWUROORGHOÁXVVRLQGLFDXQ

ÁXVVRLQVXIÀFLHQWH

Pulizia

Disinfezione

Sostituire i petali delle valvole

della maschera e le guarnizioni

dei connettori.

accessori per la selezione del carica batteria adatto).

Non mandare in corto circuito la batteria.

La batteria deve essere caricata prima del primo utilizzo e in ogni caso se

rimane inutilizzata per più di 5 giorni.

Sostituire la batteria dopo 300 ricariche.

Inserire il connettore del cavo della batteria nella batteria e bloccarlo in

posizione (vedi figura 2).

Controllo del flusso

Inserire l'indicatore di flusso nel rispettivo attacco di uscita dell'aria del motore

turbo, assicurandosi che il filtro e la batteria siano montati correttamente e che

la batteria sia completamente carica. Accendere la batteria.

Controllare il flusso d'aria (vedi Fig. 3), spegnere la batteria e rimuovere

l'indicatore di flusso. Se non si raggiunge il flusso minimo, consultare la sezione

relativa alla soluzione dei problemi

ISTRUZIONI OPERATIVE

INDOSSAMENTO

Con il gruppo batteria spento:

1. Agganciare il gruppo batteria alla cintura.

2. Allentare tutte e 6 le cinghie, quindi posizionare la bardatura sulla parte

posteriore del capo e portare il respiratore sul viso (Figura 4).

3. Serrare progressivamente la bardatura iniziando dalle cinghie inferiori e

proseguendo quindi con quelle superiori. (Figura 5). Non serrare con troppa

forza.

4. Effettuare la Prova di Tenuta a Pressione Negativa. Vedere Figura 6.

5. Togliere la mano dall'ingresso del filtro e accendere il gruppo batteria.

VERIFICA DELLA TENUTA

Posizionare il palmo della mano sull' ingresso dell' aria, inalare delicatamente e

trattenere il fiato per un tempo variabile da 5 a 10 secondi.

Se la maschera collassa leggermente, è stata raggiunta una buona tenuta.

Se viene rilevata una perdita d'aria, posizionare nuovamente il respiratore sul

volto e/o variare nuovamente la tensione delle cinghie per eliminare le perdite.

Ripetere il test di tenuta.

Se NON SI RIESCE ad avere la giusta tenuta sul volto NON ENTRARE

nell'area di lavoro pericolosa.

Chiedete al vostro supervisore.

La tenuta al volto del respiratore dovrebbe essere verificata secondo la

legislazione nazionale vigente, se esistente.

Per informazioni riguardanti la prova di tenuta potete contattare 3M.

IN USO

Non è previsto l'utilizzo con motore spento. Tuttavia, è garantita una

minima protezione per permettere di evacuare in sicurezza l'area

contaminata.

Fare attenzione per evitare che il cavo della batteria si attorcigli su ostacoli

sporgenti. Se ciò dovesse capitare abbandonare l'area contaminata e verificare

che l'apparato non sia danneggiato.

La vita di utilizzo del prodotto dipende dalla frequenza e dalle condizioni d'uso.

Se utilizzato quotidianamente, si raccomanda di sostituire il prodotto dopo circa

5 anni, purchè il prodotto sia conservato e mantenuto come indicato di seguito.

L'utilizzo in condizioni estreme può determinare un deterioramento del sistema

in minor tempo.

FINE UTILIZZO

Non rimuovere la maschera, i filtri o non interrompere l'alimentazione

dell'aria fino a quando non avete lasciato l'area contaminata.

1. Allentare le cinghie della bardatura temporale.

2. Con delicatezza sollevare la maschera e rimuovere il respiratore

sollevandolo ed allontanandolo dal volto.

3. Spegnere il motore turbo.

4. Sganciare la batteria dalla cintura.

NOTA: Se il respiratore è stato usato in un'area in cui ha subito una

contaminazione con una sostanza che richiede delle procedure speciali

di decontaminazione, deve essere messo in un contenitore adatto e

sigillato fino a che non possa essere decontaminato o smaltito

correttamente.

PULIZIA E DISINFEZIONE

Si raccomanda la pulizia del dispositivo dopo ogni utilizzo. Usare un panno

pulito inumidito con soluzione tiepida di acqua e sapone liquido domestico. Se

è necessario fare la doccia di decontaminazione, evitare l'ingresso di acqua nel

filtro. Utilizzare allo scopo il kit di decontaminazione (vedi foglietto illustrativo).

Evitare che l'acqua entri negli attacchi del motore turbo o che venga in contatto

con le componenti elettriche. Seguire le procedure di pulizia e

decontaminazione, assicurarsi che le connessioni elettriche siano prive di

polvere/acqua ed asciugarle se necessario. Per la pulizia del bordo di tenuta

possono essere utilizzate le salviettine detergenti 3M™ 105. Disinfettare il

respiratore immergendolo in una soluzione disinfettante a base di sali di

ammonio quaternario o ipoclorito di sodio o altro disinfettante equivalente.

Sciacquare in acqua tiepida pulita ed asciugare all'aria a temperatura ambiente

in atmosfera non contaminata.

AVVISO

Non usare su questi prodotti sostanze detergenti che contengano lanolina od

altri oli.

Per la pulizia di qualsiasi parte del sistema non usare benzina, fluidi sgrassanti

clorurati (come il tricloroetilene), solventi organici o prodotti per la pulizia

abrasivi.

Non utilizzare l'autoclave per la pulizia.

MANUTENZIONE

La manutenzione, l'assistenza e la riparazione devono essere effettuate

soltanto da personale adeguatamente addestrato.

^L'uso di parti non approvate o la modifica non autorizzata può portare

a pericoli per la vita o la salute ed invalidare ogni garanzia.

mmmDV-2563-0547-0_Iss1.pdf 14 21/05/2018 12:27

CONSERVAZIONE E TRASPORTO

Questi prodotti devono essere immagazzinati nell'imballo originale con cui

vengono forniti, in condizioni asciutte, pulite e lontano da luce solare diretta, fonti

di temperatura elevata, vapori di benzina e di solventi. Non immagazzinare al di

fuori dell'intervallo di temperatura compreso fra -20°C e +50°C oppure con una

umidità superiore al 90%. Quando immagazzinato così come prescritto, la durata

a magazzino del prodotto è di 5 anni dalla data di fabbricazione. La confezione

originale è idonea per il trasporto del prodotto sul territorio dell'Unione Europea.

SPECIFICHE TECNICHE

Protezione Respiratoria

Fattore di Protezione Nominale = 2000

Fattore di Protezione Nominale = 1000 con motore spento

EN12942 TM3P R SL

Fattore di Protezione Nominale (FPN) - numero derivante dalla massima

percentuale di perdita totale verso l'interno permessa per determinate classi di

dispositivi di protezione per le vie respiratorie dallo Standard Europeo pertinente.

Caratteristiche del flusso d'aria in uscita

Flusso minimo garantito dal produttore (MMDF) 160 l/min

Condizioni Operative

Da -5 a +40ºC e umidità <90 %

Gruppo Batteria

Batteria 5 ore: 8,4V 4,4Ah, Li-ion ricaricabile

Protezione alla penetrazione

Unità elettroventilata, EN60529 IP54

5x = Protezione da polveri

x4 = Spruzzi d'acqua

Peso

Facciale 570g

Motore turbo, filtro e cavo di alimentazione 270g

Gruppo Batteria 390g

Flusso d'aria

minimo

LQVXI¿FLHQWH

1. Filtri coperti

2. Filtro ostruito

3. La batteria necessita

ricarica

6FRSULUH¿OWUL

6RVWLWXLUH¿OWUL

3. Caricare batteria

1. Controllare

collegamenti

2. Inserire un gruppo

batteria

completamente

carico

3. Montare il motore

turbo sostitutivo

1. Stringere le viti di

¿VVDJJLRGHOOD

visiera

2. Ispezionare/sostitu-

ire la visiera o il

pieno facciale

1. Collegamenti batteria

2. Batteria completamente

scarica

3. Motore turbo guasto

Valvola di esalazione non

a tenuta Sostituire la

membrana della

valvola

1. Fissaggio allentato

2. Guarnizione della visiera

danneggiata

Flusso d'aria

assente

Perdita all'interno

del facciale

Perdita dal

sistema di

¿VVDJJLRGHOOD

visiera

SOLUZIONE DEI PROBLEMI

Problema SoluzionePossibile causa

mmmDV-2563-0547-0_Iss1.pdf 15 21/05/2018 12:27

Sistema motorizado de protección respiratoria con máscara 3M™

Powerflow™ 7900PF

Por favor, lea estas instrucciones junto con el Manual de Referencia, donde

encontrará información sobre:

• Recambios

• Accesorios

Por favor, preste atención a las precauciones que se indican.

ANTES DE USAR EL EQUIPO

Su sistema 3M™ Powerflow™ debe contener:

a) 3M™ Máscara completa de silicona

b) 3M™ Powerflow™ Motoventilador

c) Indicador de caudal de aire

d) Filtro de partículas

e) Batería

f) Cargador

g) Kit de descontaminación

h) Cinturón descontaminación

i) Instrucciones de uso

j) Manual de referencia

DESCRIPCIÓN DEL SISTEMA

El equipo motorizado con máscara completa 3M™ Powerflow 7900PF está

diseñado para proporcionar protección respiratoria frente a partículas sólidas y

líquidas no volátiles.

Este equipo cumple los requisitos de la norma EN 12942 (equipos asistidos

con máscara completa).

El aire se suministra al usuario de forma que se reduce la fatiga que causa la

inhalación con un equipo de presión negativa.

Si la unidad de filtración o la batería fallan durante el uso del equipo, éste

ofrece aún un nivel de protección reducido que permite al usuario evacuar de

forma segura la zona contaminada.

APROBACIONES

Estos productos son aprobados por tipo y auditados anualmente por BSI,

Kitemark Court, Davy Avenue, Knowlhill, Milton Keynes, MK5 8PP, UK (Notified

body number 0086) Estos productos poseen marcado CE según los requisitos

bien de la Directiva Comunitaria 89/686/EEC o del Reglamento Europeo (EU)

2016/425. La legislación específica aplicable que cumplen estos productos

puede ser determinada revisando el Certificado y la Declaración de

Conformidad disponible en la siguiente página web:

www.3m.com/Respiratory/certs

Este equipo cumple la Directiva Europea 2014/30/EU sobre compatibilidad

electromagnética.

ADVERTENCIAS Y LIMITACIONES DE USO

Una adecuada selección y formación en el correcto uso y mantenimiento

de los equipos son esenciales para proteger al trabajador. No seguir

estas instrucciones de uso o no llevar el equipo puesto durante todo el

tiempo que dura la exposición, puede tener efectos adversos sobre la

salud del usuario y puede derivar en enfermedad grave o incapacidad

permanente.

Si tiene alguna duda acerca de la adecuación de este producto a su puesto de

trabajo, consulte con un especialista en Seguridad e Higiene en el trabajo o

contacte con 3M.

Utilice siempre este equipo de acuerdo con todas las instrucciones de uso:

• contenidas en este manual,

• que acompañen a otros componentes del sistema (por ejemplo, instrucciones

de uso de filtros y pieza facial 3M™)

Guarde todas las instrucciones de uso como futura referencia.

No utilice en concentraciones superiores a 2000 x Valor Límite Ambiental

(VLA).

Este equipo no debe utilizarse como protección respiratoria frente a

contaminantes desconocidos, frente a concentraciones desconocidas o en

situaciones inmediatamente peligrosas para la salud o la vida (IDLH).

No utilice en atmósferas que contengan menos del 19.5% de oxígeno

(definición de 3M; cada país puede aplicar sus propios límites de deficiencia de

oxígeno. Consúltenos en caso de duda).

Utilice únicamente repuestos y accesorios incluidos en la lista y dentro de las

condiciones de uso dadas en las Especificaciones Técnicas.

El equipo sólo debe ser utilizado por personal competente y formado.

Abandone inmediatamente el área contaminada si:

a) Se daña alguna parte del sistema.

b) El caudal de aire en la máscara disminuye o se interrumpe.

c) Se hace difícil o aumenta la resistencia a la respiración.

d) Sufre mareos o molestias.

e) Nota olor, sabor o irritación producida por las sustancias contaminantes.

Nunca modifique o altere este equipo. Sustituya las piezas solo por recambios

originales de 3M.

^No utilice en atmósferas inflamables.

En caso de exposición a llamas y/o chispas, seleccione y utilice la protección

adecuada.

En caso de uso en atmósferas explosivas, contacte previamente con 3M.

No utilice este equipo si tiene barba u otro tipo de vello facial que pueda

impedir el contacto entre el rostro y el borde de la máscara y, por tanto,

un correcto sellado facial.

La protección puede verse disminuida en ritmos de trabajo muy elevados (en

los que la presión en el interior de la máscara puede volverse negativa).

Ajuste el equipo de forma apropiada o considere una forma alternativa de

protección respiratoria.

Los materiales que pueden entrar en contacto con la piel no son conocidos

como agentes causantes de reacciones alérgicas en la mayoría de las

personas.

Este producto no contiene componentes fabricados en látex de caucho natural.

Utilice el equipo únicamente junto con el kit de acoplamiento de gafas

suministrado como accesorio de este producto y asegúrese de que no

interfiere con el sellado facial.

Uso seguro de cargadores de baterías

Para reducir la exposición a voltajes peligrosos que, si no son evitados, pueden

resultar en graves daños o muerte:

-No utilice los cargadores en el exterior o en ambientes húmedos.

-No intente reparar los cargadores. El interior no tiene ninguna parte

susceptible de reparación.

-Inspeccione el cargador y cable antes del uso. Sustituya el cargador si se

daña.

-No sustituya, modifique o añada componentes a los cargadores.

Para asegurar una carga segura de las baterías, utilice únicamente las baterías

y cargadores especificados en el manual de referencias.

Uso seguro de las baterías de litio recargables

Las baterías de litio son sistemas de alta energía y por tanto, deben ser

tratadas con cuidado. Siga las siguientes indicaciones:

Las baterías no deben exponerse a temperaturas superiores a 70ºC.

Ponga especial cuidado en el proceso de carga de la batería, no lo acorte ni lo

sobrecargue.

No intente descargar la batería en otro sistema distinto de los especificados en

estas instrucciones.

No fuerce la descarga de la batería, ya que podría resultar en un

sobrecalentamiento y vertido y liberación de los materiales de la batería.

No abra, perfore, arroje, deforme, aplaste o rompa las baterías ya que podría

resultar en la liberación de los materiales que lsa componen. En el caso de un

daño accidental de la batería póngase en contacto con un gestor autorizado o

con el servicio técnico local de 3M PSD.

No utilice baterías de litio en un contenedor a presión completamente sellado.

En caso de un cortocircuito accidental de la batería o de que ésta empiece a

calentarse sin motivo aparente, si es posible, deberá dejar de utilizarse y

depositarse en un lugar ventilado o en el exterior para que se enfríe. Cuando

no sea posible o práctico desconectar la batería, abandone el área hasta que

la batería deje de mal funcionar. Una vez estabilizada puede deshacerse de la

batería de la forma adecuada. Pongase en contacto con su gestor autorizado

con el servicio técnico de 3M PSD para más información.

Utilice prendas de protección adecuadas si maneja baterías que cree que

puedan tener algún problema.

MARCADO

El equipo motorizado 3M™ Powerflow™ está marcado de acuerdo a la norma

EN 12942.

La máscara completa está marcada según la norma EN 136:1998, clase 2.

El filtro (450-00-02) está marcado según prEN 147 TM3P SL, EN 12942 TM3P

R SL y EN143:2000 P3 R.

R = Reutilizable

PREPARACIÓN PARA EL USO

Compruebe que el equipo está completo, sin daños y correctamente

ensamblado. Antes de utilizar el equipo, reemplace cualquier componente

dañado con piezas originales de 3M.

Se sugiere el siguiente procedimiento de inspección antes del uso:

1. Compruebe que la pieza facial no presenta grietas, rasgaduras o suciedad.

Asegúrese de que la pieza facial, especialmente la zona de ajuste facial, no

está deformada. El material debe ser flexible, no rígido.

2. Examine las válvulas de inhalación para ver si hay señales de deformación,

grietas o rasgaduras. Levante las válvulas y compruebe si hay suciedad o

grietas.

3. Compruebe que las bandas de sujeción de la cabeza están intactas y tienen

buena elasticidad.

4. Examine las piezas de plástico para ver si hay signos de agrietamiento o

desgaste.

5. Retire la cubierta de la válvula de exhalación y examine la válvula, así como

su asiento por si existe suciedad, deformación, agrietamiento o rasgaduras.

Vuelva a colocar la cubierta de la válvula.

Compruebe que el filtro es apropiado a la tarea - verifique el código de color,

letra y clase.

Compruebe siempre que el producto está dentro de su periodo de uso y que

no se ha superado su fecha de caducidad.

INSTRUCCIONES DE MONTAJE

Ajuste el motoventilador a la pieza facial enroscándolo en la entrada

correspondiente. Ajuste el filtro al motoventilador enroscándolo en la entrada

mmmDV-2563-0547-0_Iss1.pdf 16 21/05/2018 12:27

Repare o sustituya la pieza facial si se detectan partes dañadas o defectuosas.

Consulte la sección PREPARACIÓN PARAELUSO.

Es recomendable llevar un registro de las revisiones mensuales realizadas como

modo de cumplir la normativa de Seguridad y Salud en vigor. Este registro debe

guardarse durante, al menos 10 años.

Si necesita desechar parte del equipo, debe seguirse la legislación en materia de

seguridad, salud y medio ambiente en vigor.

^NO ARROJE LAS BATERÍAS DE LITIO AL FUEGO O MANDE A

INCINERAR. Las baterías deben tratarse como un residuo especial de acuerdo

con la legislación en vigor.

Retirada del arnés

Para retirar el arnés, sostenga la máscara con una mano y con la otra presione

las hebillas del arnés para soltarlas de los botones. Para sustituir el arnés, tire de

las hebillas por encima de los botones y deslice por debajo para que quede

ajustado. Ver figura 7.

Sustitución de visor

Retire los tornillos de ambos lados del marco del visor y separe las dos mitades

del marco del visor. Separe la pieza facial del borde del visor. Para sustituir el

visor, alinee el centro con la parte central de la máscara. El centro del visor está

marcado con 2 pequeños puntos, uno en la parte superior y otro en la parte

inferior. Coloque el visor en la pieza facial asegurándose de que queda bien

sellado e instale el marco del visor. Coloque los tornillos y apriételos. Ver figura 8.

Sustitución de la válvula de inhalación de la pieza buconasal

Para retirar las vávulas de inhalación de la pieza buconasal, agarre la válvula y

tire hasta retirarla de su asiento. Para reemplazarla, presione el vástago a través

del orificio del asiento, de forma que la válvula quede correctamente en su sitio.

El vástago de la válvula debe apuntar hacia el exterior cuando se lleva la

máscara puesta.

Sustitución de la válvula de inhalación principal

La válvula de inhalación está diseñada para sellar la interfase entre el puerto de

inhalación de la máscara y los filtros. Retire la válvula del puerto de inhalación.

Para cambiar el diafragma de la válvula, presione el diafragma por la parte

central de la válvula de inhalación. Inserte la nueva válvula en el puerto de

inhalación, asegurando una correcta colocación.

Sustitución de la válvula de exhalación

Retire la cubierta de la válvula de exhalación presionando las 2 puntas de cada

abertura y deslice las cubiertas hacia abajo. Retire la válvula de exhalación

tirando de la válvula por el borde. Presione la nueva válvula por la parte central

del asiento de la válvula. Coloque la cubierta de exhalación. Ver figura 9.

QUÉ CUÁNDO

Comprobación de caudal Antes del uso

Tras aproximadamente 300 ciclos

de carga

Cambio de batería

&DPELRGHÀOWUR

Inspección general Antes del uso

Mensual si no se usa

regularmente

Después de cada uso

Después del uso, si no es un

equipo personal

Cada año

Según fecha de caducidad.

Cuando lo indique la comproba-

ción de caudal.

Limpieza

Desinfección

Sustitución de válvulas y

juntas de conexión de la

pieza facial

conrrespondiente. Vea la Fig 1.

Batería

Utilice únicamente un cargador de batería recomendado (en la lista de

accesorios y recambio encontrará la referencia del cargador de batería).

No corto-circuite la batería.

Cargue la batería antes del primer uso o si no se ha utilizado durante más de 5

días.

Cambie la batería después de 300 ciclos de carga.

Enchufe el cable a la batería (ver figura 2).

Comprobación de caudal

Inserte el indicador de caudal en la salida del motoventilador, con la batería y el

filtro correctamente colocados, la batería totalmente cargada y encienda la

batería.

Compruebe el caudal de aire (Fig. 3) apague la batería y retire el indicador de

caudal. Si no se consigue el caudal mínimo, consulte la sección de detección

de fallos.

INSTRUCCIONES DE OPERACIÓN

COLOCACIÓN

Con la batería apagada.

1. Coloque la batería en el cinturón.

2. Suelte totalmente las 6 bandas de ajuste, coloque el arnés por la parte de

atrás de la cabeza y desplace la máscara por delante y hacia abajo, de forma

que quede sobre la cara (Figura 4).

3. Ajuste progresivamente el arnés, empezando por las bandas inferiores y

después las bandas superiores (Figura 5). No apriete en exceso.

4. Realice una comprobación de ajuste de presión negativa. Vea la Fig 6.

5. Retire la mano de la abertura del filtro y encienda la batería.

COMPROBACIÓN DEL AJUSTE

Coloque la palma de la mano sobre la cubierta de la válvula de exhalación,

inhale ligeramente y mantenga la respiración durante 5 - 10 segundos.

Si la pieza facial se deprime ligeramente, se habrá conseguido un correcto

ajuste facial.

Si se detecta alguna fuga de aire, vuelva a colocar la máscara y/o reajuste la

tensión de las bandas hasta eliminar la fuga.

Repita la prueba de ajuste anteriormente descrita.

Si NO PUEDE conseguir un ajuste adecuado, NO ENTRE en la zona

contaminada.

Contacte con su supervisor.

En algunos países, es obligatorio realizar pruebas de ajuste ("Fit-test").

Si necesita información sobre estas pruebas de ajuste, contacte con 3M.

UTILIZACIÓN

No es habitual utilizar el equipo apagado. Sin embargo, el equipo

proporciona un nivel de protección reducido para abandonar de forma

segura la zona contaminada.

Asegúrese de que el cable de la batería no queda enrollado en algún objeto

saliente. Si esto ocurre, salga del área contaminada y compruebe que no hay

daños en el equipo.

La vida del producto en uso variará con la frecuencia y condiciones de uso.

En un uso diario, se recomienda cambiar el equipo tras, aproximadamente, 5

años de servicio, siempre que el equipo se haya mantenido y almacenado

como se indica en estas instrucciones.

La exposición a condiciones extremas pueden acortar la vida del equipo.

FIN DE LA UTILIZACIÓN

No se retire la pieza facial, los filtros o desconecte el suministro de aire

hasta que haya salido de la zona contaminada.

1. Suelte la tensión de las bandas de ajuste.

2. Levante con cuidado la pieza facial y retírela de la cara.

3. Apague el motoventilador.

4. Retire la batería del cinturón.

NOTA: Si el equipo se utilizó en un área donde se haya contaminado por una

sustancia que exige procedimientos de descontaminación, coloque éste en un

recipiente adecuado y sellado hasta que pueda ser descontaminado.

LIMPIEZA Y DESINFECCIÓN

Se recomienda limpiar el equipo después de cada uso. Utilice un paño limpio

empapado con una disolución suave de detergente doméstico. Si es necesario

utilizar ducha personal de descontaminación, no permita que entre agua en el

filtro. Utilice el kit de descontaminación (ver el manual de referencias). No

permita que entre agua en el interior del motoventilador o que entre en

contacto con las conexiones eléctricas. Después de realizar los procedimientos

de limpieza y mantenimiento, compruebe que las conexiones eléctricas están

libres de de polvo y agua y seque el equipo. Pueden utilizarse las toallitas

3M™ 105 para limpiar la parte de ajuste facial. Para desinfectar el equipo,

emplee una disolución de un desinfectante de amonio cuaternario, hipoclorito

sódico u otro desinfectante. Enjuague con agua limpia tibia y deje secar al aire,

a temperatura ambiente, en una área no contaminada.

NOTA

No utilice agentes limpiadores que contengan lanolina u otros aceites.

No utilice gasolina, desengrasantes clorados (como tricloroetileno), disolventes

orgánicos o agentes abrasivos para limpiar cualquier parte del equipo.

No someta a autoclave.

MANTENIMIENTO

Las tareas de mantenimiento, servicio y reparación sólo deben llevarse a cabo

por personal debidamente capacitado.

^El uso de componentes no aprobados o modificaciones no

autorizadas en el equipo pueden poner en peligro la vida o la salud del

usuario y pueden invalidar cualquier garantía otorgada al equipo.

mmmDV-2563-0547-0_Iss1.pdf 17 21/05/2018 12:27

ALMACENAMIENTO Y TRANSPORTE

Estos equipos deben almacenarse en su embalaje original, en lugar seco y

limpio, protegidos de la luz solar directa, fuentes de temperatura elevada,

combustibles y vapores de disolventes. No almacene fuera del rango de

temperatura -20°C a +50°C o con humedad superior a 90%. Cuando se

almacena como se indica, la duración estimada del equipo es de 5 años desde

la fecha de fabricación. El embalaje original es adecuado para transportar el

producto en la Unión Europea.

ESPECIFICACIONES TÉCNICAS

Protección respiratoria

Factor de Protección Nominal = 2000

Factor de Protección Nominal = 1000 (desconectado)

EN12942 TM3P R SL

Factor de protección nominal (FPN) - valor derivado del porcentaje máximo

admitido de Fuga Total hacia el Interior en las normas estándar europeas para

una determinada clase de equipo de protección respiratoria.

Características de caudal

Caudal Mínimo de Diseño (MMDF) 160 l/min

Condiciones de operación

-5 a +40ºC y <90 % de humedad

Batería

Batería 5 horas: 8,4V 4,4Ah, recargable Litio

Protección de ingreso

Motoventilador, EN60529 IP54

5x = Protección frente a polvo

x4 = Salpicaduras de agua

Peso

Pieza facial 570g

Motoventilador, filtro y cable 270g

Batería 390g

Fallo en la

comprobación de

caudal mínimo de

aire

1. Filtro cubierto

2. Filtro bloqueado

3. Batería sin carga

1. Filtro descubierto

&DPELRGH¿OWUR

3. Cargar batería

1. Comprobar las

conexiones

2. Utilizar una batería

totalmente cargada

3. Cambio de

motoventilador

1. Ajustar los tornillos

del ajuste

2. Inspecciones/susti-

tuya visor o pieza

facial

1. Conexiones de batería

2. La batería está

totalmente descargada

3. Fallo del motoventilador

La válvula de exhalación

no sella Cambio de la válvula

1. Ajuste suelto

2. Sellado del visor

dañado

No hay caudal de

aire

Fuga en la pieza

facial

Fuga en el ajuste

del visor

DETECCIÓN DE FALLOS

Problema SoluciónCausa posible

mmmDV-2563-0547-0_Iss1.pdf 18 21/05/2018 12:27

3M™ Powerflow™ 7900PF gezichtsgedragen motoraangedreven

luchttoevoersysteem

Lees deze instructies samen met de datasheet waar u informatie vindt over:

• Reserveonderdelen

• Accessoires

Bijzondere aandacht moet worden gevestigd op de waarschuwingen

waar aangeduid.

UITPAKKEN

Uw Powerflow systeem moet bevatten:

a) 3M™ siliconen volgelaatsmasker

b) 3M™ Powerflow™ Motorunit

c) Luchtstroomindicator

d) Deeltjesfilter

e) Batterij

f) Oplader

g) Decontaminatie Kit

h) Decontaminatie riem

i) Gebruikersinstructies

j) Datasheet

BESCHRIJVING VAN HET SYSTEEM

De 3M™ Powerflow 7900PF, een gezichtsgedragen motor aangedreven

systeem, is ontworpen om alleen ademhalingsbescherming te bieden tegen

vaste en niet-vluchtig vloeibare deeltjes.

Dit product voldoet aan de eisen van EN 12942 (motor aangedreven

onderdelen geintegreerd in volgelaatsmaskers).

Lucht wordt aan de gebruiker geleverd, wat vermoeidheid, veroorzaakt door het

inademen door de filter op eigen kracht, vermindert.

Indien de luchtfiltereenheid niet werkt of als de batterij valt tijdens het gebruik

wordt de drager voorzien van een verlaagd niveau van bescherming om veilig

het besmette gebied te verlaten.

KEURINGEN

Deze producten zijn goedgekeurd en worden jaarlijks gecontroleerd door BSI,

Kitemark Court, Davy Avenue, Knowlhill, Milton Keynes MK5 8PP, UK,

Keuringsinstantienummer 0086. Deze producten zijn CE gemarkeerd en

voldoen aan de eisen van de Richtlijn 89/686/EEG en Europese Regelgeving

(EU) 2016/425. De specifieke wetgeving, waaraan de producten voldoen

kunnen worden bepaald door inzage in het certificaat en de

conformiteitsverklaring beschikbaar op de volgende website

www.3m.com/Respiratory/certs.

Dit product voldoet aan de Europese EMC Richtlijn 2014/30/EU.

WAARSCHUWINGEN EN BEPERKINGEN

Een correcte selectie, opleiding, gebruik en het juiste onderhoud van het

product zijn essentieel om de gebruiker te helpen beschermen tegen

sommige verontreinigingen. Het niet opvolgen van alle instructies en

waarschuwingen voor het gebruik van deze ademhalingsbescherming

en/of het nalaten dit masker te allen tijde bij blootstelling te dragen, kan

nadelige gevolgen hebben voor de gezondheid van de drager of leiden

tot ernstige levensbedreigende ziekten of invaliditeit.

Volg de lokale wetgeving voor gebruik en geschiktheid, verwijs naar alle

beschikbare informatie of neem contact op met een veiligheidsdeskundige of

3M vertegenwoordiger (zie adressen en telefoonnummers op meegeleverd

boekje aan de binnenzijde).

Gebruik dit ademhalingsbeschermingssysteem strikt in overeenstemming met

alle instructies:

- zoals beschreven in deze gebruiksaanwijzing,

- bijgevoegd bij de andere componenten van het systeem (bv. 3M ™ Filter en

3M ™ Gelaatsstuk Gebruiksaanwijzing)

Lees alle instructies voor gebruik en bewaar ze voor toekomstige raadpleging.

Niet gebruiken in concentraties van verontreinigingen boven 2000 maal de

Nederlandse Grenswaarde (NGW).

Nooit gebruiken als adembescherming tegen onbekende verontreinigingen,

indien de concentraties niet bekend zijn, of wanneer er onmiddellijk

levensgevaar is.

Nooit gebruiken wanneer het zuurstofgehalte in de lucht lager is dan 19,5%.

(Voorschrift van 3M. Individuele landen kunnen eigen limietwaarden voor

zuurstoftekort toepassen. Vraag in geval van twijfel om advies).

Alleen te gebruiken met de genoemde reserveonderdelen en accessoires

volgens de gebruiksvoorwaarde vermeld in de technische specificaties

Alleen te gebruiken door opgeleid personeel.

Verlaat de verontreinigde zone onmiddellijk wanneer:

a) Een deel van het systeem beschadigd is.

b) De luchtstroom naar het gelaatsmasker afneemt of stopt.

c) Ademhalen moeilijk wordt of bij verhoogde ademweerstand.

d) Misselijkheid of ander ongemak optreedt.

e) U de verontreiniging ruikt of proeft, of als er irritatie ontstaat.

Verander nooit iets aan het product. Onderdelen alleen vervangen door

originele 3M onderdelen.

^Niet gebruiken in ontvlambare omgeving.

Kies en draag aangepaste bescherming bij blootstelling aan vonken en/of

vlammen.

Bij gebruik in ontvlambare of explosieve omgeving dient u eerst contact op te

nemen met 3M.

Uitsluitend geschikt voor personeel zonder baard. Baardharen onder de

afdichting verminderen de afdichting/bescherming.

Een zeer hoog werktempo (waarbij de druk binnen in het gelaatsmasker

negatief kan worden) kan de bescherming verminderen.

Stel de uitrusting naar behoren in of overweeg een ander

ademhalingsbeschermingsproduct.

Er zijn geen gevallen bekend waarin materialen die in contact komen met de

huid allergische reacties veroorzaken.

Deze producten bevatten geen componenten vervaardigd uit natuurrubber.

Uitsluitend gebruiken met de brilset die als accessoire bij dit product

verkrijgbaar is en zorg ervoor dat de veren van de bril niet tussen de afdichting

komen.

Veilig gebruik van batterijladers

Om blootstelling aan gevaarlijke elektrische spanning te beperken die, indien

niet vermeden, tot ernstige verwondingen of de dood kan leiden:

- Gebruik de laders niet buiten of in een natte omgeving.

- Probeer de laders niet zelf te herstellen. Deze bevatten geen

onderhoudsonderdelen.

- Controleer de laders en snoeren voor gebruik. Vervang deze als er

onderdelen beschadigd zijn.

- Vervang of wijzig geen onderdelen van de laders en voeg geen onderdelen

toe.

Gebruik voor veilig opladen van batterijen, alleen combinaties van accu's en

opladers zoals vermeld op de referentie-folder.

Veilig Gebruik van Oplaadbare Lithium Batterijen

Lithiumcellen zijn zeer krachtige energiesystemen en daarom moet er

voorzichtig mee worden omgesprongen. Neem de volgende

veiligheidsvoorschriften in acht:

De batterijen mogen niet worden blootgesteld aan temperaturen boven 70°C

(158°F).

Zorg ervoor dat de batterijen niet worden overbelast of kortgesloten.

Probeer de batterij in geen enkel systeem te ontladen anders dan in deze

gebruiksaanwijzing aangegeven.

Gedwongen ontlading van de batterijen moet worden vermeden, aangezien dit

kan leiden tot oververhitting, uitdamping en het vrijkomen van stoffen.

De batterijen mogen niet worden geopend, doorboord, vervormd of verbrijzeld,

ze mogen niet vallen, omdat hierdoor stoffen zouden kunnen vrijkomen. Indien

een batterij per ongeluk zou barsten, om welke reden ook, dient u contact op te

nemen met de Technisch Specialist van de afd. Veiligheidsproducten van uw

lokale 3M-vestiging.

Gebruik lithiumbatterijen nooit in een volledig afgesloten drukvat.

Indien een batterij per ongeluk wordt kortgesloten of om een onduidelijke reden

warm wordt, moet deze zo mogelijk onmiddellijk worden losgekoppeld en

overgebracht naar een goed geventileerde ruimte of naar buiten, zodat ze kan

afkoelen. Wanneer het niet mogelijk of haalbaar is de batterij los te koppelen,

dient u de locatie te ontruimen totdat eventuele activiteit tot rust gekomen is.

Zodra de batterij gestabiliseerd is in een veilige toestand, kan deze als afval

worden verwerkt. Voor meer advies kunt u contact opnemen met de Technisch

Specialist van de afd. Veiligheidsproducten van uw lokale 3M-vestiging.

Draag geschikte veiligheidskleding bij het hanteren van twijfelachtige batterijen.

MARKERING

De Powerflow XL Motoraangedreven Lucht Turbo voldoet aan de norm EN

12942.

Het volgelaatsmasker is gemarkeerd EN136: 1998 klasse 2.

Het filter (450-00-02) voldoet aan de normen prEN147 TM3PSL, EN 12942

TM3P R SL en EN143: 2000 P3 R.

R = herbruikbaar

VOORBEREIDING VOOR HET GEBRUIK

Controleer of het product compleet, onbeschadigd en correct gemonteerd is.

Alle beschadigde en defecte onderdelen moeten voor gebruik worden

vervangen door originele 3M onderdelen.

De volgende controleprocedure wordt vóór gebruik aanbevolen:

1 Controleer het gelaatsmasker op barsten, scheuren en vuilafzetting. Zorg

ervoor dat het gelaatsmasker, in het bijzonder de gelaatsafdichting, niet

vervormd is. Het materiaal moet plooibaar zijn – niet stijf.

2 Controleer de inademventielen op barsten of scheuren. Til de ventielen

omhoog en controleer de ventielzitting op vuilafzetting of barsten.

3 Zorg ervoor dat de hoofdbanden intact en elastisch zijn.

4 Controleer alle plastic onderdelen op tekenen van barsten of slijtage.

5 Verwijder de bedekking van het uitademventiel en controleer het

uitademventiel en de ventielzitting op tekenen van vuilafzetting, vervorming,

barsten of scheuren. Vervang de bedekking van het uitademventiel.

Controleer of het filter geschikt is voor gebruik – controleer kleurcode,

lettercode en klasse.

Check vóór het eerste gebruik of de bewaartermijn niet is overschreden.

MONTAGE-INSTRUCTIES

Bevestig de Motoraangedreven Lucht Turbo aan uw gelaatsmasker door de

turbo stevig op het masker te schroeven. Bevestig het filter op de

Motoraangedreven Lucht Turbo door het filter stevig op de turbo te schroeven.

Zie afbeelding 1.

mmmDV-2563-0547-0_Iss1.pdf 19 21/05/2018 12:27

Het gelaatsmasker moet worden hersteld of weggegooid als het beschadigd is of

bepaalde onderdelen ervan defect zijn. Zie voorbereiding voor gebruik.

Er moet een onderhoudsboekje worden bijgehouden tijdens de maandelijkse

controle conform de gezondheids- en veiligheidsvoorschriften. Dit boekje moet

ten minste 10 jaar worden bewaard.

Indien onderdelen moeten worden weggegooid, moet dat gebeuren conform de

lokale regelgeving over veiligheid en milieu.

^WERP LITHIUM BATTERIJEN NOOIT IN VUUR OF GEEF ZE NOOIT AF

VOOR VERBRANDING. Batterijen moeten worden behandeld als speciaal afval

en in overeenstemming met uw lokale milieuvoorschriften.

Hoofdharnas verwijderen

Om het hoofdharnas te verwijderen, duwt u de gespen naar voren terwijl u het

gelaatsstuk in de andere hand houdt om de gesp los uit het harnas te drukken.

Voor het vervangen van het harnas, druk op de gesp boven de harnasknop en

schuif onder de knop om te vergrendelen. Zie afb. 7.

Vervanging vizier

Verwijder de schroeven aan beide zijden van het vizierframe en verwijder de

twee helften van het vizierframe. Draai het gelaatstuk van de rand van het vizier

en verwijder het. Om het vizier te vervangen, lijnt u het midden van de lens met

de middenlijn van het gelaatsmasker. Het centrum van het vizier wordt

gekenmerkt door twee kleine puntjes, een in het midden bovenaan en een in het

midden onderaan. Plaats het vizier in het masker en zorg ervoor dat deze aan

alle kanten is afgedicht en bevestig het vizierframe. Plaats de schroeven en draai

ze vast. Zie afb. 8.

Vervanging neusstuk inademingsventiel

Om het neusstuk inademingsventiel te vervangen, pak het ventiel en trek deze

uit de klepzitting. Duw het ventiel in het gat in de klepzitting tot dit stevig op zijn

plaats zit. De ventielsteel moet tijdens het dragen niet naar het gezicht wijzen!

Vervanging belangrijkste inademingsventiel

Het inademingsventiel is ontworpen voor het afdichten van de interface tussen

de inhalatie-poort op het gelaatsstuk en de filters. Verwijder de klep van de

inhalatie-poort. Om het klepmembraan te veranderen, duw deze over het midden

van het inhalatieventiel. Plaats het inademingsventiel in de inhalatie-poort en zorg

ervoor dat de afdichting goed op zijn plaats zit.

Vervanging uitademventiel

Verwijder het deksel van het uitademventiel door op de twee pinnen aan beide

zijden van de middelste opening te duwen en schuif het deksel naar beneden.

Verwijder het uitademventiel door te trekken aan de rand van de klep. Druk om te

vervangen, de nieuwe klep naar beneden op het middenstuk van de klepzitting.

Plaats het uitademingsdeksel. Zie afb. 9.

HOE WANNEER

Luchtstroomcheck Voor gebruik

Na ongeveer 300 oplaadbeurten

Vervang batterij

9HUYDQJÀOWHU

Algemene Controle Voor gebruik

Maandelijks indien niet regelmatig

in gebruik

Na gebruik

Na gebruik bij niet persoonlijke

uitrusting

Elk jaar

Indien gebruiksdatum verstrijkt.

Wanneer het apparaat niet in staat

is de luchtstroomcheck correct uit

te voeren.

Reiniging

Desinfectie

Vervang de ventielafsluiters

van het gelaatsmasker en de

pakking van het aansluitstuk

Batterij

Gebruik alleen de aanbevolen batterijladers (zie onderdelen en accessoires

voor passende batterijladers).

Voorkom kortsluiting op de batterij.

De batterij dient voorafgaand aan het eerste gebruik of indien niet gebruikt voor

meer dan 5 dagen geladen te worden.

Vervang de batterij na 300 ladingen.

Plaats de batterij kabel in de accu en klik vast (Zie afb. 2).

Luchtstroomcheck

Plaats de luchtstroom indicator in de uitlaat van de Motor Aangedreven Lucht

Turbo, waardoor filter en batterij op juiste wijze zijn aangebracht en dat de

batterij volledig is opgeladen en activeer de batterij.

Controleer de luchtstroom (zie afb. 3) schakel de batterij uit en verwijder de

luchtstroom indicator. Als mimimum luchtstroom niet wordt behaald zie:

opsporen van fouten.

GEBRUIKSAANWIJZING

DRAGEN VAN HET SYSTEEM

Met een niet-geactiveerde batterij:

1. Zet de batterij vast op de riem.

2. Maak alle 6 hoofdbanden volledig los, plaats het harnas dan aan de

achterkant van het hoofd en trek het gelaatsstuk naar beneden over het gezicht

(Zie afb. 4).

3. Maak het harnas stap voor stap vast: eerst de onderste riemen, daarna de

bovenste riemen (Zie afb. 5). Maak het niet te vast.

4. Voer een onderdruk dichtheidstest uit. Zie afbeelding 6.

5. Haal uw hand weg van het filter en schakel de batterij aan.

AFDICHTINGSTEST

Plaats uw handpalm over de inlaat, adem zachtjes in en hou de adem vijf tot

tien seconden in.

Als het gelaatsmasker lichtjes inklapt, is de pasvorm goed.

Wijzig de positie van het masker op het gezicht en/of pas de spanning van de

elastische band aan bij het detecteren van een luchtlek om het lekken te

stoppen.

Herhaal de bovenstaande fittest.

Als u geen goede afdichting krijgt, mag u de verontreinigde ruimte NIET

betreden.

Neem contact op met uw leidinggevende wanneer u niet de juiste pasvorm

krijgt.

Bij gebruikers dient een gelaatsafdichtingstest te worden uitgevoerd conform de

nationale vereisten.

Neem contact op met 3M voor meer informatie over gelaatsafdichtingstesten.

IN GEBRUIK

Gebruik in de uit-stand is niet normaal. Er wordt echter verminderde

bescherming gegeven om een veilige uitgang van het verontreinigde

gebied toe te staan.

Zorg ervoor dat de batterijkabel niet rond uitstekende voorwerpen verstrikt

raakt. Mocht dit gebeuren, ontruim dan de verontreinigde zone en controleer of

het apparaat niet beschadigd is.

De 'in-gebruik' levensduur van de helm zal variëren afhankelijk van de

frequentie en de gebruiksomstandigheden.

In het dagelijks gebruik is het aanbevolen het product weg te gooien na

ongeveer 5 jaren dienst, op voorwaarde dat het product wordt opgeslagen en

onderhouden zoals hieronder vermeld.

Sommige extreme omstandigheden kunnen leiden tot een verkorte levensduur

van het product.

VRIJMAKEN VAN HET SYSTEEM

Verwijder het gelaatsmasker of de filters niet en schakel de luchtstroom

niet uit totdat u de verontreinigde zone hebt verlaten.

1. Haal de spanning van de hoofdbanden.

2. Til het gelaatsstuk voorzichtig van het gezicht en verwijder het masker door

het op te tillen en uit de richting van het gezicht te bewegen.

3. Schakel de Motor Aangedreven Lucht Turbo uit.

4. Ontkoppel de batterij van de riem.

OPMERKING: Indien het systeem gebruikt wordt in een zone met een product

dat vervuiling veroorzaakt waarvoor speciale decontaminatieprocedures

bepaald zijn, moet het systeem geplaatst worden in een daarvoor voorziene

container die kan worden afgesloten tot het systeem gedesinfecteerd of

verwijderd is.

REINIGING EN DESINFECTIE

Reinigen wordt na elk gebruik aanbevolen. Gebruik een schone doek met een

oplossing van water en een milde huishoudelijke zeep. Als een persoonlijke

ontsmettingsdouche noodzakelijk is, laat geen water in de filter komen. Gebruik

de decontaminatie kit (zie datasheet). Laat geen water binnengaan in de inlaat

of uitlaat van de aangedreven Air Turbo of het in contact komen met elektrische

aansluitingen. Gebruik de decontaminatie kit (zie onderdelen en accessoires).

Bij het reinigen of ontsmetten, moet u ervoor zorgen dat elektrische

aansluitingen vrij zijn van stof/water en voldoende droog zijn. Het 3M™ 105

doekje moet worden gebruikt om de randafsluiting van het product schoon te

vegen. Desinfecteer het masker door het te weken in een oplossing van

ontsmettingsmiddel met quaternair ammonium of natriumhypochloriet, of een

ander ontsmettingsmiddel. Spoelen in schoon, warm water en aan de lucht

laten drogen bij kamertemperatuur in een niet-verontreinigde omgeving.

Opmerking

Gebruik geen schoonmaakmiddelen op deze producten die lanoline of andere

oliën bevatten.

Gebruik geen benzine, gechloreerde ontvetters (zoals trichloorethyleen),

organische oplosmiddelen en reinigingsproducten met schuurmiddel om

systeemonderdelen te reinigen.

Niet in een autoclaaf reinigen.

ONDERHOUD

Onderhoud, service en reparaties mogen enkel uitgevoerd worden door

hiervoor opgeleid personeel.

^Gebruik van niet-goedgekeurde onderdelen of ongeoorloofde

aanpassingen kunnen levensgevaarlijke gebruikssituaties veroorzaken.

Elke garantie komt dan te vervallen.

mmmDV-2563-0547-0_Iss1.pdf 20 21/05/2018 12:27

Other manuals for Powerflow 7900PF

Table of contents

Languages:

Popular Respiratory Product manuals by other brands

Philips

Philips Respironics Nuance Instructions for use

ResMed

ResMed C16389 user guide

MSA

MSA OptimAir TL PAPR operating manual

3A HEALTH CARE

3A HEALTH CARE MINIASPEED Battery Evo Plus instruction manual

Air Liquide

Air Liquide Respireo N user guide

Drive Medical

Drive Medical Airial Voyager MQ5500 owner's manual

flyp

flyp pe1200m user guide

Omron

Omron COMP AIR NE-C24 instruction manual

MSA

MSA PremAire Cadet 15M Maintenance procedures

vivocare

vivocare Lucky instruction manual

BLS

BLS 8400 Instructions for the use

Scott

Scott RIT-PAK III Operating and maintenance instructions

MSA

MSA FSR W65 operating manual

Aeroneb

Aeroneb Go instruction manual

Dräger

Dräger PSS 7000 Series Instructions for use

Dräger

Dräger X-plore 9300 Instructions for use

NANO4FIBERS PARDAM

NANO4FIBERS PARDAM BreaSAFE ANTI-COVID-19 / FFP2 instruction manual

Spasciani

Spasciani ST 85 Directions for Use and Maintenance

3M Powerflow 7900PF User manual

Popular Respiratory Product manuals by other brands
