ABB ACS580 Series User manual

English. . . . . . . . 3
Dansk . . . . . . . 13
Deutsch . . . . . . 21
Español . . . . . . 29
Suomi . . . . . . . 37
Français. . . . . . 45
Italiano . . . . . . . 53
Nederlands . . . 61
Polski. . . . . . . . 69
Português . . . . 77
Русский . . . . . . 85
Svenska. . . . . . 93
Türkçe.. . . . . . 101
中文 . . . . . . . . 109
ABB general purpose drives
Quick start-up guide
ACS580 drives with standard control program
R0-
R4
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

2017 ABB Oy. All Rights Reserved.
3AXD50000048035 Rev A
MUL
EFFECTIVE: 2017-04-20
List of related manuals in English
You can find manuals and other product documents in PDF format on the Internet. See section Document library
on the Internet on the inside of the back cover. For manuals not available in the Document library, contact your local
ABB representative.
The QR code below opens an online listing of the manuals applicable to this product.
ACS580-01 manuals
Drive manuals and guides Code (English)
ACS580 standard control program firmware manual
3AXD50000016097
ACS580-01 (0.75 to 250 kW) hardware manual 3AXD50000018826
ACS580-01 quick installation and start-up guide for
frames R0 to R5
3AUA0000076332
ACS580-01 quick installation and start-up guide for
frames R6 to R9
3AXD50000009286
ACS-AP-x assistant control panels user’s manual 3AUA0000085685
Option manuals and guides
CDPI-01 communication adapter module user's manual 3AXD50000009929
DPMP-01 mounting platform for ACS-AP control panel 3AUA0000100140
DPMP-02/03 mounting platform for ACS-AP control
panel
3AUA0000136205
FCAN-01 CANopen adapter module user's manual 3AFE68615500
FCNA-01 ControlNet adapter module user's manual
3AUA0000141650
FDNA-01 DeviceNet™ adapter module user's manual 3AFE68573360
FECA-01 EtherCAT adapter module user's manual
3AUA0000068940
FENA-01/-11/-21 Ethernet adapter module user's manual 3AUA0000093568
FEPL-02 Ethernet POWERLINK adapter module user's
manual
3AUA0000123527
FPBA-01 PROFIBUS DP adapter module user's manual 3AFE68573271
FSCA-01 RS-485 adapter module user's manual 3AUA0000109533
Flange mounting quick guide for frames R6 to R9 3AXD50000019099
Flange mounting supplement 3AXD50000019100
Tool and maintenance manuals and guides
Drive composer PC tool user's manual 3AUA0000094606
Converter module capacitor reforming instructions 3BFE64059629
NETA-21 remote monitoring tool user's manual
3AUA00000969391
NETA-21 remote monitoring tool installation and start-up
guide
3AUA0000096881

EN – Quick start-up guide 3
R0-
R4
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

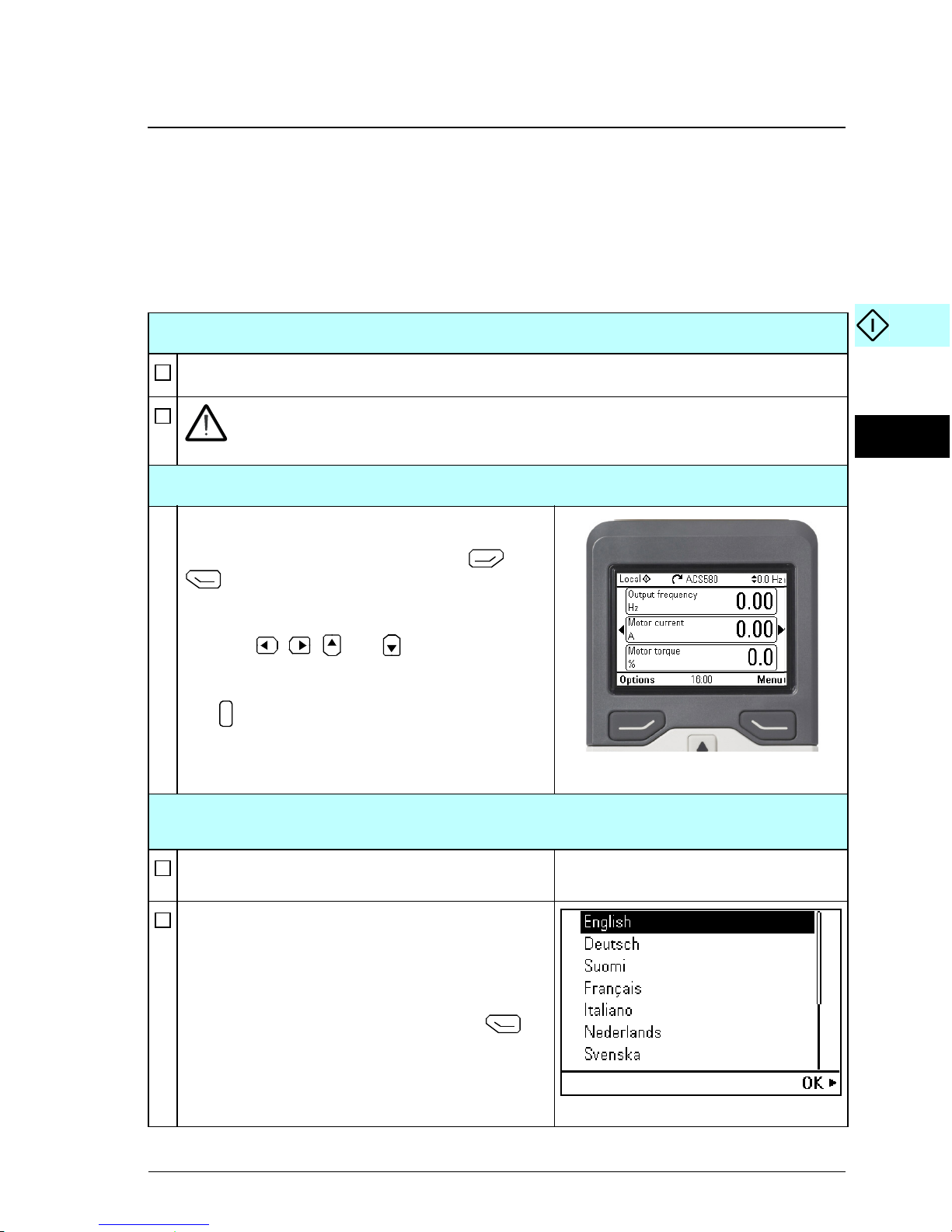

EN – Quick start-up guide
This guide describes how to start-up the drive using the First start assistant on the
assistant control panel.
Start-up with the First start assistant on an assistant
control panel
Safety
Make sure that the installation work is complete. Make sure that cover of the drive and the
cable box, if included, are on place.
Check that the starting of the motor does not cause any danger. De-couple the
driven machine if there is a risk of damage in case of an incorrect direction of
rotation.
Hints on using the assistant control panel
The two commands at the bottom of the display
(Options and Menu in the figure on the right),
show the functions of the two softkeys and
located below the display. The commands
assigned to the softkeys vary depending on the
context.
Use keys , , and to move the cursor
and/or change values depending on the active
view.
Key shows a context-sensitive help page.
For more information, see ACS-AP-x assistant
control panels user’s manual (3AUA0000085685
[English]).
1 – First start assistant guided settings:
Language, date and time, and motor nominal values
Have the motor name plate data at hand.
Power up the drive.
The First start assistant guides you through the
first start-up.
The assistant begins automatically. Wait until the
control panel enters the view shown on the right.
Select the language you want to use by highlighting
it (if not already highlighted) and pressing
(OK).
Note: After you have selected the language, it
takes a few minutes to download the language file
to the control panel.
?

4 EN – Quick start-up guide
R0-
R4
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

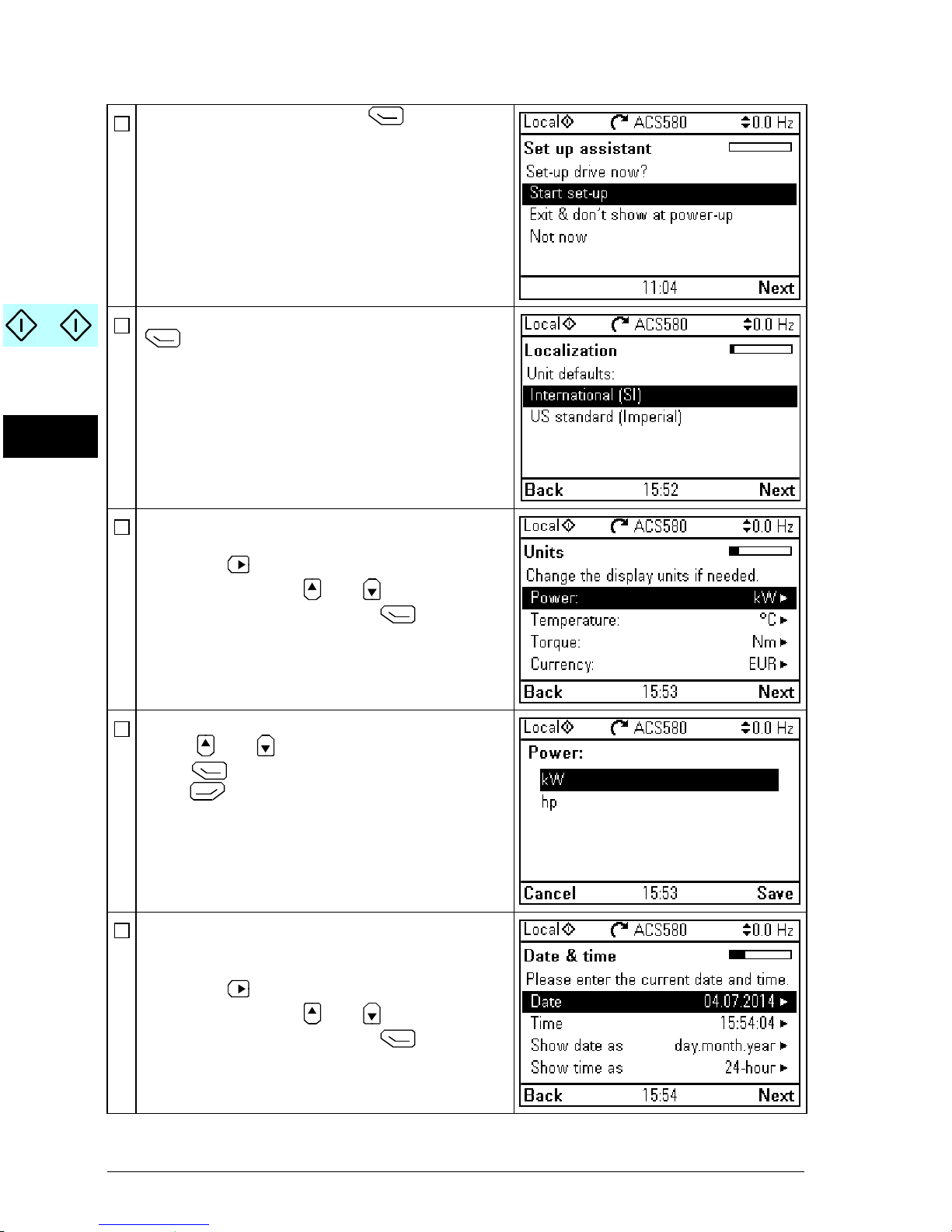

Select Start set-up and press (Next).
Select the localization you want to use and press
(Next).
Change the units shown on the panel if needed.
• Go to the edit view of a selected row by
pressing .
• Scroll the view with and .
Go to the next view by pressing (Next).
To select a value in an edit view:
• Use and to select the value.
Press (Save) to accept the new setting, or
press (Cancel) to go back to the previous
view without making changes.
Set the date and time as well as date and time
display formats.
• Go to the edit view of a selected row by
pressing .
• Scroll the view with and .
Go to the next view by pressing (Next).

EN – Quick start-up guide 5
R0-
R4
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

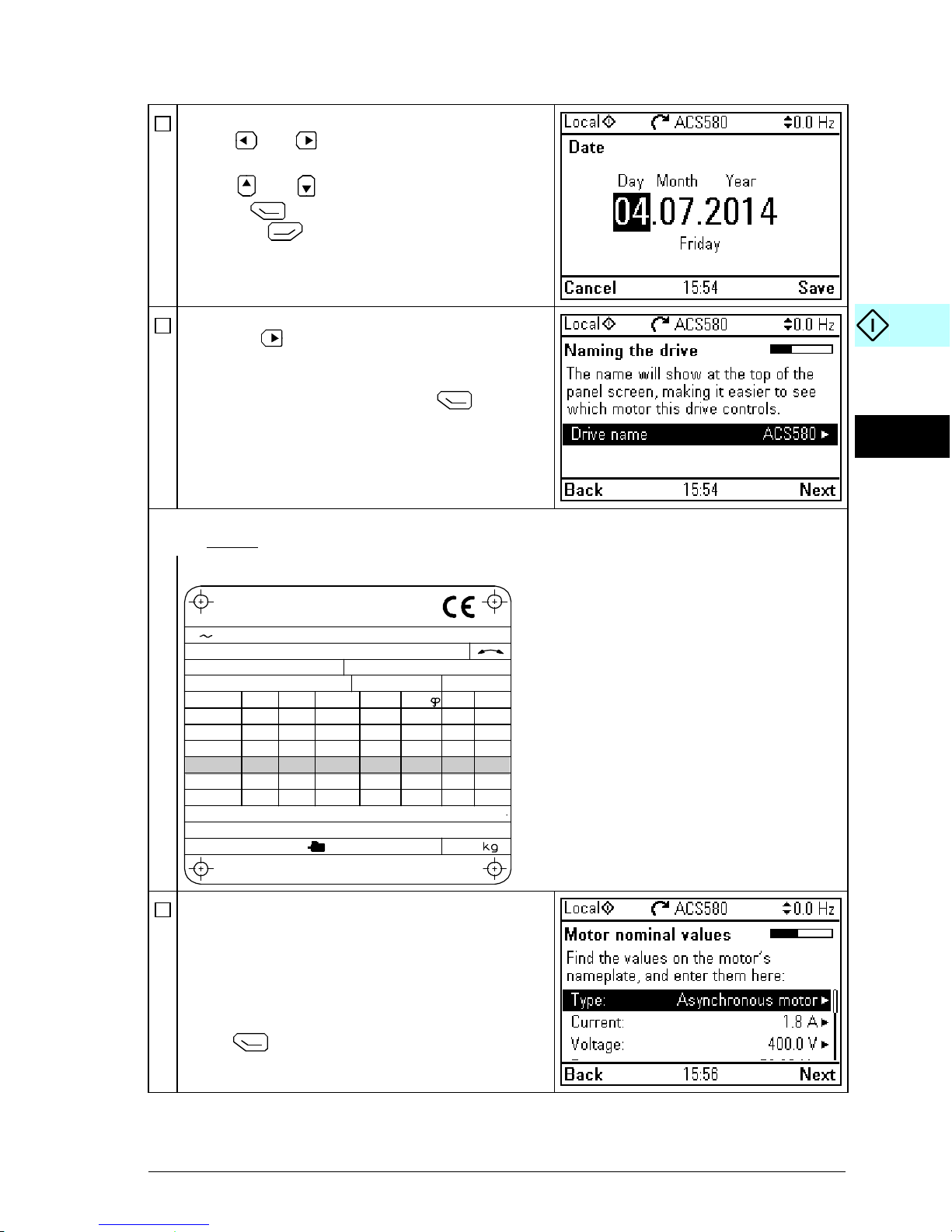

In an edit view:
• Use and to move the cursor left and
right.
• Use and to change the value.
• Press (Save) to accept the new setting,
or press (Cancel) to go back to the
previous view without making changes.
To give the drive a name that will be shown at the
top, press .
If you do not want to change the default name
(ACS580), continue straight to the set-up of the
motor nominal values by pressing (Next).
For information on editing text, see ACS580
firmware manual (3AXD50000016097 [English]).
Refer to the motor nameplate for the following nominal value settings of the motor. Enter the
values exactly as shown on the motor nameplate.
Example of a nameplate of an induction (asynchronous) motor:
Check that the motor data is correct. Values are
predefined on the basis of the drive size but you
should verify that they correspond to the motor.
Start with the motor type.
Motor nominal cosΦand nominal torque are
optional.
Press (Next) to continue.
M2AA 200 MLA 4
1475
1475
1470
1470
1475
1770
32.5
56
34
59
54
59
0.83
0.83
0.83
0.83
0.83
0.83
3GAA 202 001 - ADA
180
IEC 34-1
6210/C36312/C3
Cat. no
35
30
30
30
30
30
50
50
50
50
50
60
690 Y
400 D
660 Y
380 D
415 D
440 D
VHz kW r/min A cos IA/IN tE/s
Ins.cl. F IP 55
No
IEC 200 M/L 55
3motor
ABB Motors

6 EN – Quick start-up guide
R0-
R4
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Direction test is optional, and requires rotating the
motor. Do not do this if it could cause any risk, or if
the mechanical set-up does not allow it.
To do the direction test, select Spin the motor
and press (Next).
Press the Start key on the panel to start the
drive.
Check the direction of the motor.
If it is forward, select Yes, motor is spinning
forward and press (Next) to continue.
If the direction is not forward, select No, fix
direction and press (Next) to continue.
If you want to make a backup of the settings made
so far, select Backup and press (Next).
If you do not want to make a backup, select Not
now and press (Next).
The first start is now complete and the drive is
ready for use.
Press (Done) to enter the Home view.

EN – Quick start-up guide 7
R0-
R4
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

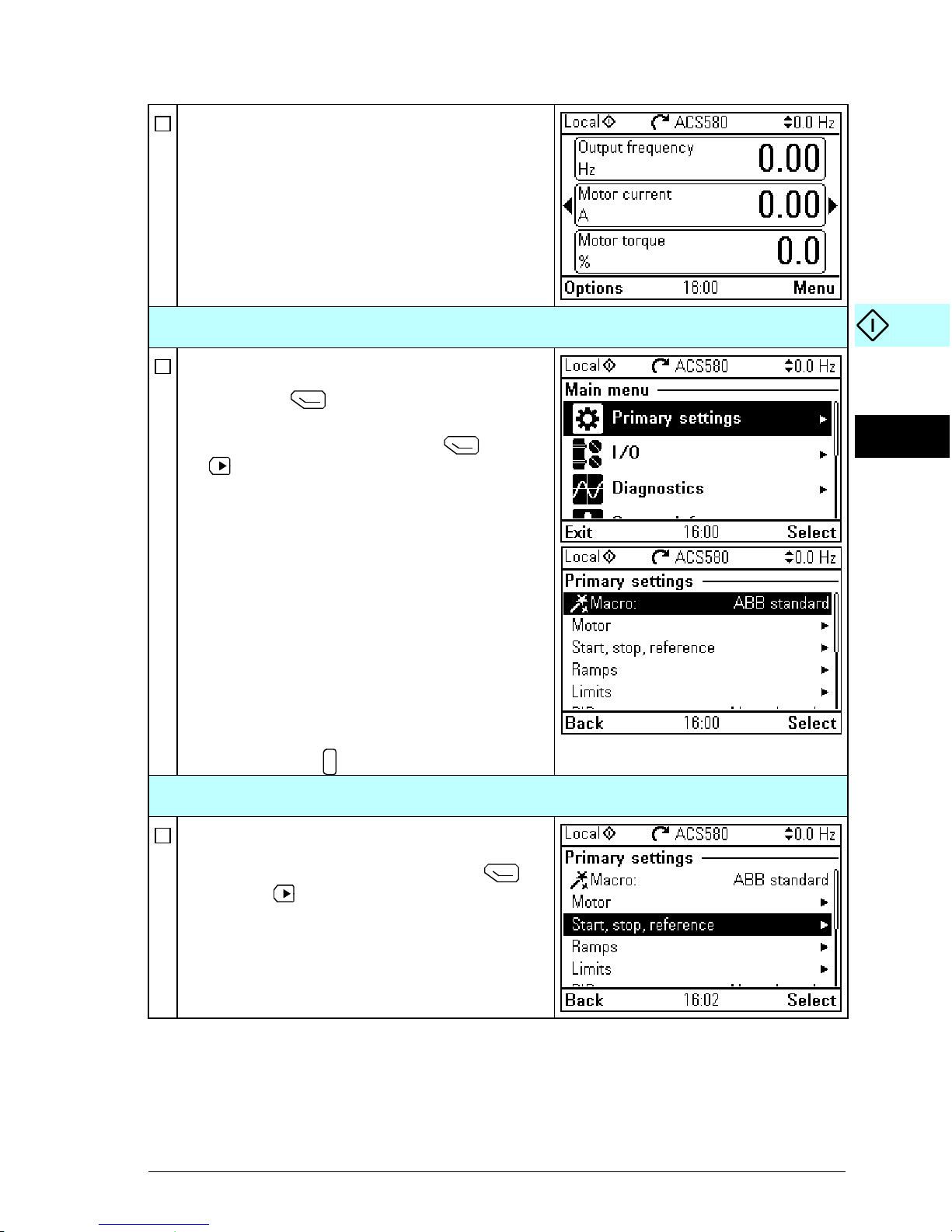

The Home view monitoring the values of the
selected signals is shown on the panel.
2 – Additional settings in the Primary settings menu
Make any additional adjustments, for example
macro, ramps and limits, starting from the Main
menu – press (Menu) to enter the Main
menu.
Select Primary settings and press (Select)
(or ).
We recommend that you make at least these
additional settings:
• Choose a macro or set start, stop and reference
values individually
• Ramps
•Limits
With the Primary settings menu, you can also
adjust settings related to the motor, PID, fieldbus,
advanced functions and clock, region and display.
In addition, the menu contains an item to reset the
panel Home view.
To get more information on the Primary settings
menu items, press to open the help page.
2 – Additional settings: Start, stop and reference values
If you do not wish to use a macro, define the
settings for start, stop and reference:
Select Start, stop, reference and press
(Select) (or ).
?

8 EN – Quick start-up guide
R0-
R4
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Adjust the parameters according to your needs.
Select a parameter and, depending on the
parameter type, press (Edit) or press
(Select) (or ).
When you change the settings, you also change
the use of the I/O signals in the drive. Make sure
the actual I/O wiring and the use of I/O in the
control program match each other. You can check
the current I/O use in the I/O menu under the
Main menu.
After making the adjustments, go back to the
Primary settings menu by pressing
(Back).
2 – Additional settings: Ramps
(acceleration and deceleration times for the motor)
Select Ramps and press (Select) (or ).
Adjust the parameters according to your needs.
Select a parameter and press (Edit).
After making the adjustments, go back to the
Primary settings menu by pressing
(Back).
2 – Additional settings: Limits
Select Limits and press (Select) (or ).

EN – Quick start-up guide 9
R0-
R4
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Adjust the parameters according to your needs.
Select a parameter and press (Edit).
After making the adjustments, go back to the
Primary settings menu by pressing
(Back).

10 EN – Quick start-up guide
R0-
R4
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

DA – Vejledning til hurtig opstart 13
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

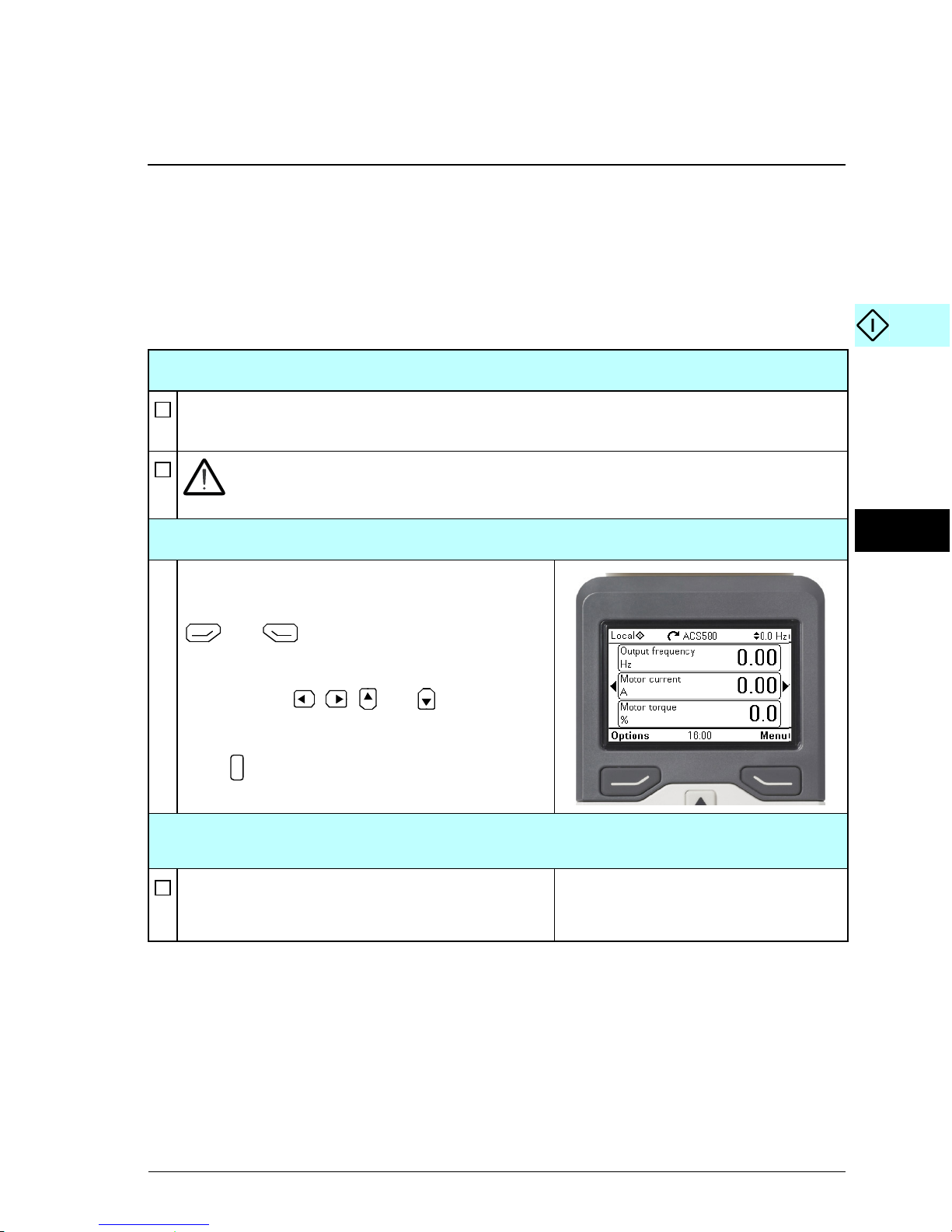

DA – Vejledning til hurtig opstart
Denne vejledning beskriver, hvordan du starter frekvensomformeren op ved hjælp af
betjeningspanelet og første start assistenten.
Opstart ved hjælp af betjeningspanelet og første start
assistenten
Sikkerhed
Sørg for, at installationsarbejdet er fuldført. Sørg for, at frekvensomformerens dæksel og
kabelboksen, hvis denne findes, er på plads.
Kontrollér, at start af motoren ikke medfører fare. Frakobl den drevne maskine,
hvis der er risiko for ødelæggelse i tilfælde af forkert omløbsretning.
Tips til brug af assistentbetjeningspanelet
De to kommandoer nederst i displayet (i dette til-
fælde Indstillinger og Menu i figuren til højre),
viser funktionerne for de to taster og
nederst i displayet. Tasternes tilknyttede komman-
doer varierer alt efter sammenhængen.
Brug tasterne , , og til at flytte
markøren og/eller at ændre værdier alt efter det
aktive vindue.
Tasten viser en kontekstafhængig hjælpeside.
1 – Indstillinger for Assistent til første start:
Sprog, dato og klokkeslæt samt nominelle motorværdier
Du skal have data fra motorenmærkepladen til
rådighed.
Start frekvensomformeren op.
Assistenten til første start guider dig gennem den
første opstart.
Assistenten starter automatisk. Vent indtil betje-
ningspanelet viser vinduet til højre.
Vælg det sprog, du ønsker at benytte ved at frem-
hæve det (hvis det ikke allerede er fremhævet),
og tryk derefter på (OK).
Bemærk! Når du har valgt sprog, tager det nogle
minutter, før betjeningspanelet vågner.
?

14 DA – Vejledning til hurtig opstart
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Vælg Start opsætning, og tryk på (Næste).
Vælg den lokalisering, du vil benytte, og tryk på
(Næste).
Vælg eventuelt hvilke enheder, der skal benyttes i
betjeningspanelet.
• Flyt markøren til redigeringsvinduet for den
ønskede række ved at trykke på .
• Rul frem til vinduet ved hjælp af og .
Gå til det næste vindue ved at trykke på
(Næste).
Sådan vælger du en værdi i et redigeringsvindue:
• Brug og til at vælge en værdi.
Tryk på (Gem) for at acceptere de nye
indstillinger, eller tryk på (Annuller) for at
returnere til det forrige vindue uden at foretage
nogen ændringer.
Indstil dato og klokkeslæt samt visningsformat for
dato og klokkeslæt.
• Flyt markøren til redigeringsvinduet for den
ønskede række ved at trykke på .
• Rul frem til vinduet ved hjælp af og .
Gå til det næste vindue ved at trykke på
(Næste).

DA – Vejledning til hurtig opstart 15
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Sådan ændrer du en værdi i et redigeringsvindue:
• Brug og til at flytte markøren til venstre
eller højre.
• Brug og til at ændre værdien.
•Trykpå (Gem) for at acceptere de nye
indstillinger, eller tryk på (Annuller) for at
returnere til det forrige vindue uden at foretage
nogen ændringer.
Hvis du vil navngive frekvensomformeren, så nav-
net vises øverst, skal du trykke på .
Hvis du ikke vil ændre standardnavnet (ACS580),
skal du gå direkte til indstilling af motorens nomi-
nelle værdier ved at trykke på (Næste).
Oplysninger om redigering af tekst findes i
ACS580 firmware manual (3AXD50000016097
[på engelsk]).
Se motorens mærkeplade for oplysninger om de følgende indstillinger af motorens nominelle
værdier. Indtast værdierne nøjagtigt som de er angivet på motormærkepladen.
Eksempel på en mærkeplade fra en (asynkron) induktionsmotor:
Kontrollér, at motordata er korrekte. Værdierne er for-
uddefinerede ud fra frekvensomformerens størrelse,
men du skal verificere, at de svarer til motoren.
Start med motortypen.
Motorens nominelle cosΦog det nominelle
moment er valgfrie.
Tryk på (Næste) for at fortsætte.
M2AA 200 MLA 4
1475
1475
1470
1470
1475
1770
32.5
56
34
59
54
59
0.83
0.83
0.83
0.83
0.83
0.83
3GAA 202 001 - ADA
180
IEC 34-1
6210/C36312/C3
Cat. no
35
30
30
30
30
30
50
50
50
50
50
60
690 Y
400 D
660 Y
380 D
415 D
440 D
VHz kW r/min A cos IA/IN tE/s
Ins.cl. F IP 55
No
IEC 200 M/L 55
3motor
ABB Motors

16 DA – Vejledning til hurtig opstart
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Dette trin er valgfrit og kræver, at motoren roterer.
Undlad denne, hvis der er nogen som helst risiko,
eller hvis den mekaniske opsætning ikke tillader
det.
For at udføre retningstesten, skal du vælge Roter
motoren, og derefter trykke på (Næste).
Tryk på tasten Start på betjeningspanelet for
at starte frekvensomformeren.
Kontrollér motorens retning.
Hvis den kører forlæns, skal du vælge Ja, motor
roterer fremad, og derefter trykke på
(Næste) for at fortsætte.
Hvis den ikke kører fremad, skal du vælge Nej,
skift retning, og derefter trykke på (Næste)
for at fortsætte.
Hvis du vil tage en sikkerhedskopi af de indstillin-
ger, du indtil nu har foretaget, skal du vælge
Backup, og derefter trykke på (Næste).
Hvis du ikke vil sikkerhedskopiere, skal du vælge
Ikke nu, og derefter trykke på (Næste).
Den første start er nu færdig, og frekvensomfor-
meren er klar til brug.
Tryp på ( Færdig ) for at returnere til startsiden.

DA – Vejledning til hurtig opstart 17
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

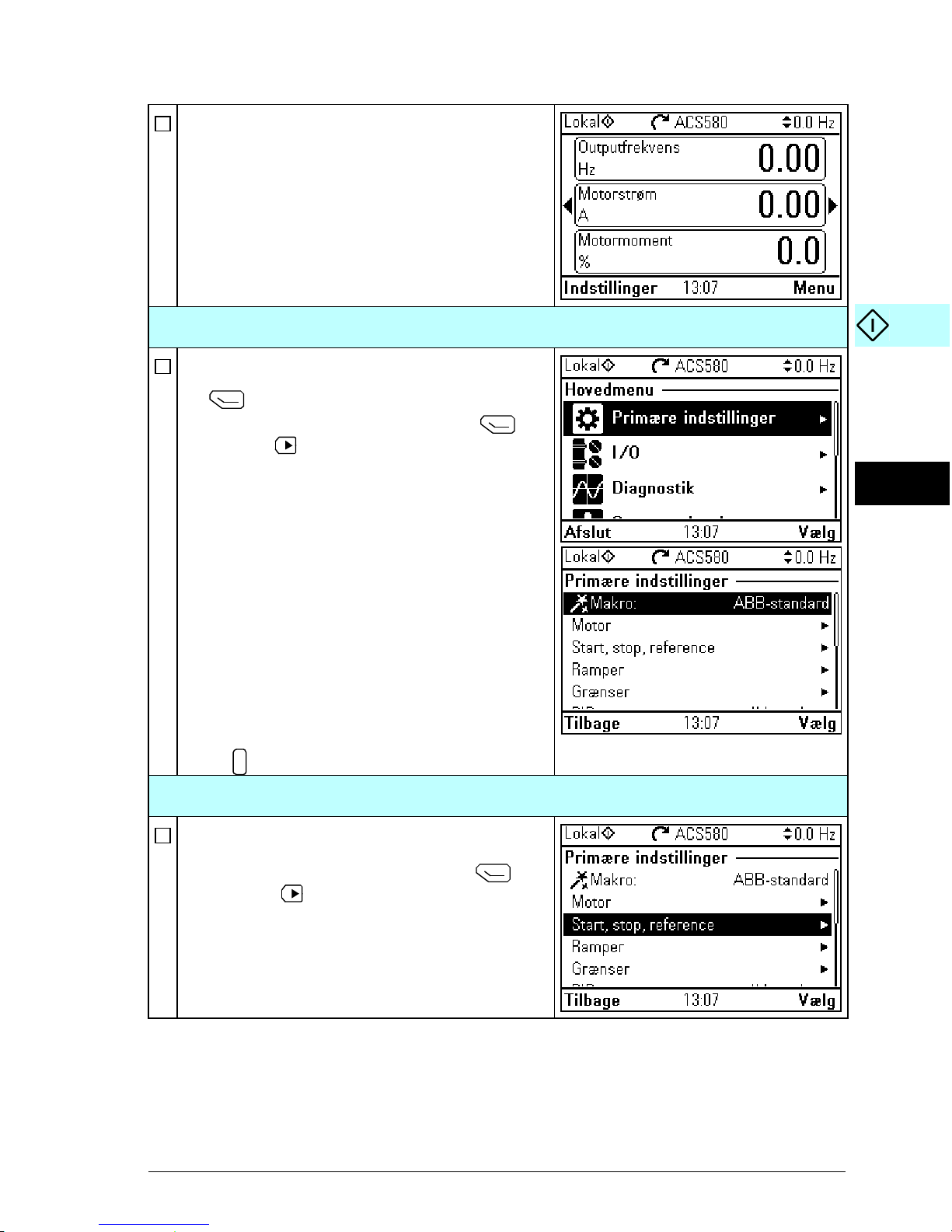

På startsiden overvåges værdierne for de valgte
værdier, og disse vises i panelet.
2 – Andre indstillinger i menuen Primære indstillinger
Foretag alle andre justeringer, f.eks. af makroer,
ramper og grænser, ud fra Hovedmenuen – tryk
på (Menu) for at åbne Hovedmenu.
Vælg Primære indstillinger, og tryk på
(Valg) (eller ).
Vi anbefaler, at du foretager følgende yderligere
indstillinger:
• Vælg en makro eller indstil individuelle start-,
stop- og referenceværdier
• Ramper
• Grænser
Du kan også bruge menuen Primære indstillin-
ger til at justere indstillinger vedrørende motoren,
PID, fieldbus, avancerede funktioner samt ur,
område og display. Menuen indeholder desuden
et valg til at nulstille startsiden med.
Du kan få flere oplysninger om elementerne i
menuen Primære indstillinger ved at trykke på
tasten for at åbne siden med hjælp.
2 – Andre indstillinger: Start, stop og referenceværdier
Hvis du ikke vil bruge en makro, kan du manuelt
definere indstillingerne for start, stop og reference.
Vælg Start, stop, reference og tryk på
(Vælg) (eller ).
?

18 DA – Vejledning til hurtig opstart
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

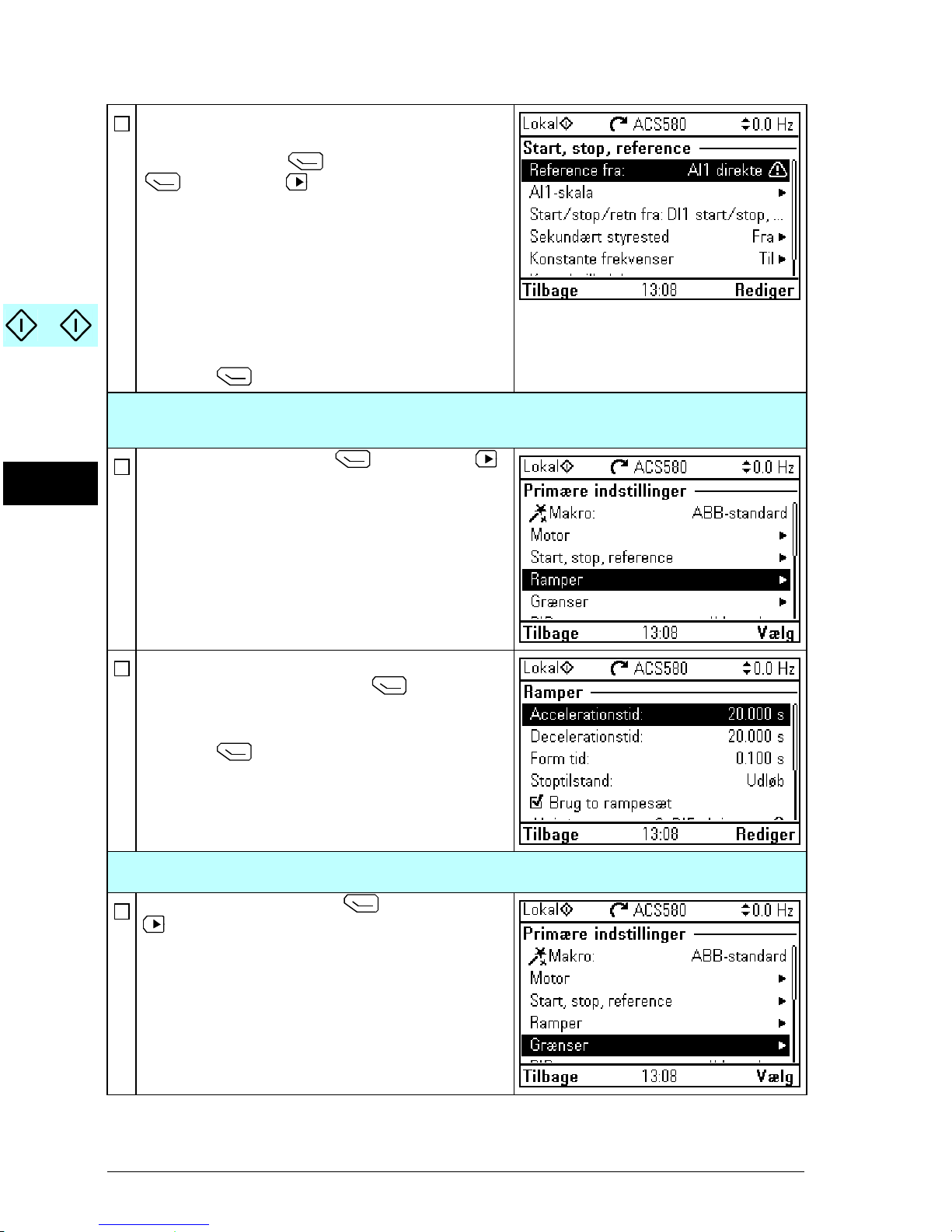

Tilpas parametrene, så de svarer til dine behov.
Vælg en parameter og tryk derefter alt efter
parametertypen på (Rediger) eller tryk på
(Vælg) (eller ).
Hvis du ændrer indstillingerne, ændrer du også
brugen af I/O-signaler i frekvensomformeren.
Kontroller, at den aktuelle I/O-kabling og brugen af
I/O i styreprogrammet matcher til hinanden. Du
kan også kontrollere den aktuelle brug af I/O i
menuen I/O i Hovedmenuen.
Når du har foretaget ændringerne, kan du gå
tilbage til menuen Primære indstillinger ved at
trykke på (Tilbage).
2 – Andre indstillinger: Ramper
(accelerations- og decelerationstider for motoren)
Vælg Ramper, og tryk på (Vælg) (eller ).
Tilpas parametrene, så de svarer til dine behov.
Vælg en parameter, og tryk på (Rediger).
Når du har foretaget ændringerne, kan du gå
tilbage til menuen Primære indstillinger ved at
trykke på (Tilbage).
2 – Andre indstillinger: Grænser
Vælg Grænser, og tryk på (Vælg) (eller
).

DA – Vejledning til hurtig opstart 19
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Tilpas parametrene, så de svarer til dine behov.
Vælg en parameter, og tryk på (Rediger).
Når du har foretaget ændringerne, kan du gå
tilbage til menuen Primære indstillinger ved at
trykke på (Tilbage).

20 DA – Vejledning til hurtig opstart
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

DE – Kurzanleitung für die Inbetriebnahme 21
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
DE – Kurzanleitung für die
Inbetriebnahme
Diese Anleitung die Inbetriebnahme des Frequenzumrichters mit dem Inbetrieb-
nahme-Assistenten des Komfort-Bedienpanels.
Erstinbetriebnahme mit dem Assistenten des Komfort-
Bedienpanels
Sicherheit
Stellen Sie sicher, dass die Installationsarbeiten abgeschlossen sind. Stellen Sie sicher,
dass die Abdeckungen des Frequenzumrichters und des Kabelanschlusskastens, falls
vorhanden, montiert sind.
Prüfen Sie, dass durch den Start des Motors keine Gefährdungen entstehen. Kop-
peln Sie die angetriebene Maschine ab, wenn durch eine falsche Drehrichtung
eine Gefährdung entsteht.
Hinweise zur Verwendung des Komfort-Bedienpanels
Die zwei Befehlsanzeigen am unteren Rand des
Displays (in dem Bild rechts Optionen und Menü),
zeigen die Funktionen der zwei Funktionstasten
und an, die unter dem Display sind.
Die den Funktionstasten zugeordneten Befehlsan-
zeigen sind vom Betriebszustand abhängig.
Mit den Tasten , , und können Sie, je
nach aktiver Ansicht, den Cursor bewegen
und/oder Werte ändern.
Taste zeigt eine kontextsensitive Hilfe-Seite
an.
1 – Erste Inbetriebnahme mit dem Assistenten, Grundeinstellungen:
Sprache, Datum und Uhrzeit und Motor-Nennwerte
Zur Einstellung müssen die Daten vom Motorty-
penschild verfügbar sein.
Den Frequenzumrichter einschalten.
?

22 DE – Kurzanleitung für die Inbetriebnahme
R0-
R4
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Der First Start Assistant führt Sie durch die erste
Inbetriebnahme.
Der Assistent startet automatisch. Warten bis das
Bedienpanel die erste Ansicht, wie rechts darge-
stellt, anzeigt.

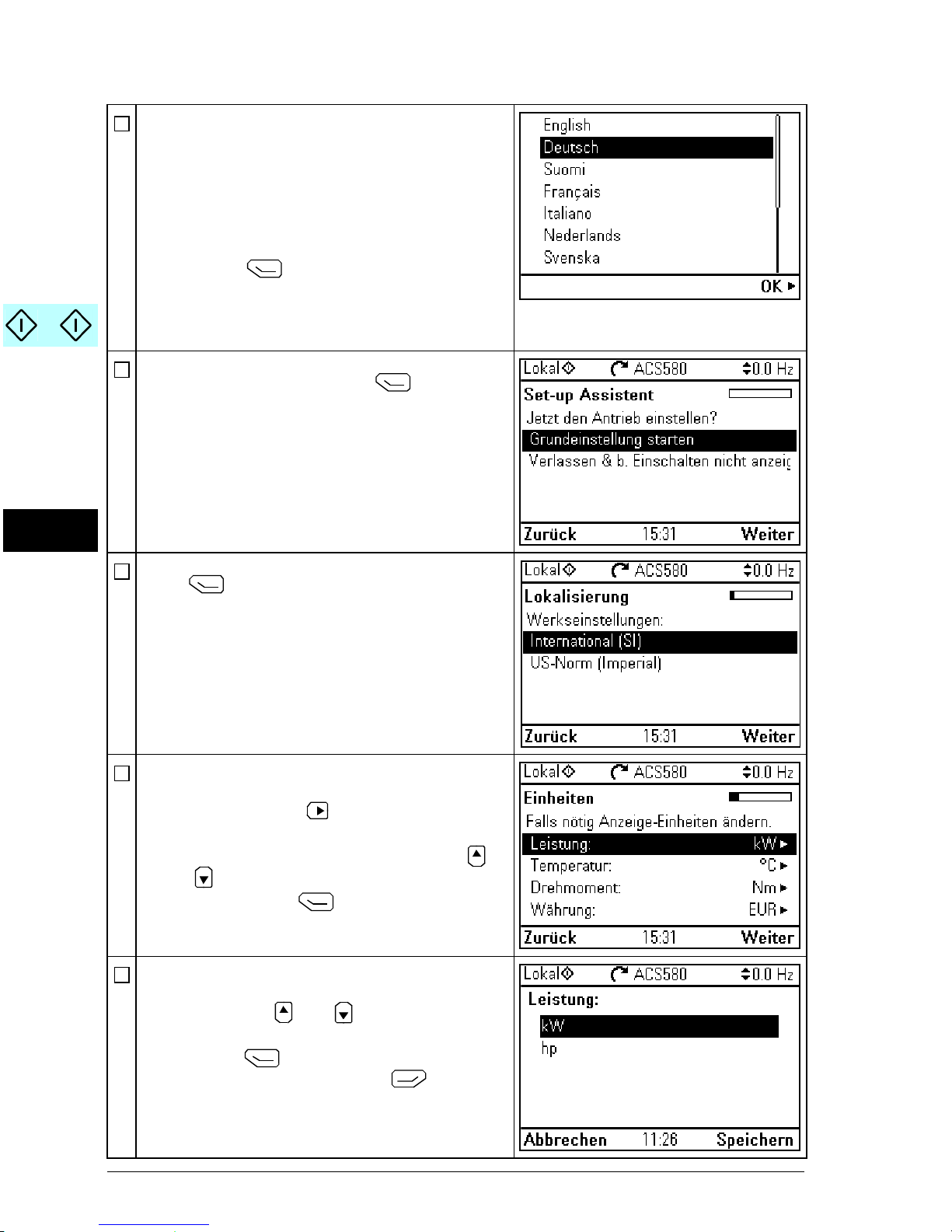

Auswahl der Sprache, die benutzt werden soll,
durch Markieren dieser Sprache (falls nicht bereits
markiert) und (OK) drücken.
Hinweis: Nach Auswahl der Sprache dauert es
einige Zeit, bis die Umstellung des Bedienpanels
erfolgt ist.
Wählen Sie Grundeinstellung starter und
drücken Sie die Funktionstaste (Weiter).
Die gewünschte Lokalisierung auswählen und
Taste (Weiter) drücken.
Die auf dem Panel angezeigten Einheiten ändern,
falls erforderlich.
• Durch Drücken von zur Bearbeitungssicht
einer ausgewählten Zeile wechseln.
• Blättern durch die Ansicht mit den Tasten
und .
Gehen Sie mit Taste (Weiter) zur nächsten
Ansicht.
Auswählen eines Werts in der Ansicht Bearbeiten
(Edit):
• Mit den Tasten und den gewünschten
Wert auswählen.
Mit der Taste (Speichern) die neue Einstel-
lung übernehmen, oder mit Taste (Abbre-
chen) ohne Änderungen zur vorhergehenden
Ansicht zurückkehren.
