ABB CP-E Series User manual

Betriebs- und Montageanleitung
Primär getaktete Schaltnetzteile CP-E Reihe
Hinweis: Diese Betriebs- und Montageanleitung enthält nicht sämtliche Detailinformationen zu allen Typen der Produktreihe und kann
auch nicht jeden Einsatzfall der Produkte berücksichtigen. Alle Angaben dienen ausschließlich der Produktbeschreibung und sind nicht
als zugesicherte Eigenschaften im Rechtssinne aufzufassen. Weiterführende Informationen und Daten erhalten Sie in den Katalogen und
Datenblättern der Produkte, über die örtliche ABB-Niederlassung sowie auf der ABB Homepage unter http://www.abb.com. Technische
Änderungen jederzeit vorbehalten. In Zweifelsfällen gilt der deutsche Text.
Nur von einer entsprechend qualifizierten Fachkraft zu installieren. Dabei landesspezifische Vorschriften (z.B. VDE, etc.)
beachten. Vor der Installation diese Betriebs- und Montageanleitung sorgfältig lesen und beachten. Die Geräte sind wartungs-
freie Einbaugeräte.
Operating and installation instructions
Primary switch mode power supplies CP-E range
Note: These operating and installation instructions cannot claim to contain all detailed information of all types of this product range and
can even not consider every possible application of the products. All statements serve exclusively to describe the product and have
not to be understood as assured characteristics with legal force. Further information and data is obtainable from the catalogues and
data sheets of this product, from the local ABB sales organisations as well as on the ABB homepage http://www.abb.com. Subject to
change without prior notice. The German text applies in cases of doubt.
The device must be installed by qualified persons only and in accordance with the specific national regulations (e.g., VDE,
etc.). Before installing this unit, read these operating and installation instructions carefully and completely. The devices are
maintenance-free chassis-mounted units.
ABB Stotz-Kontakt GmbH
Hauptstr. 14-16
78132 Hornberg / Germany
www.abb.com/lowvoltage -> Control Products -> Power Supplies
Primary switch mode power supplies
CP-E 12/10.0
CP-E 24/5.0
1SVC 427 032 M0000 A0 (08/08)

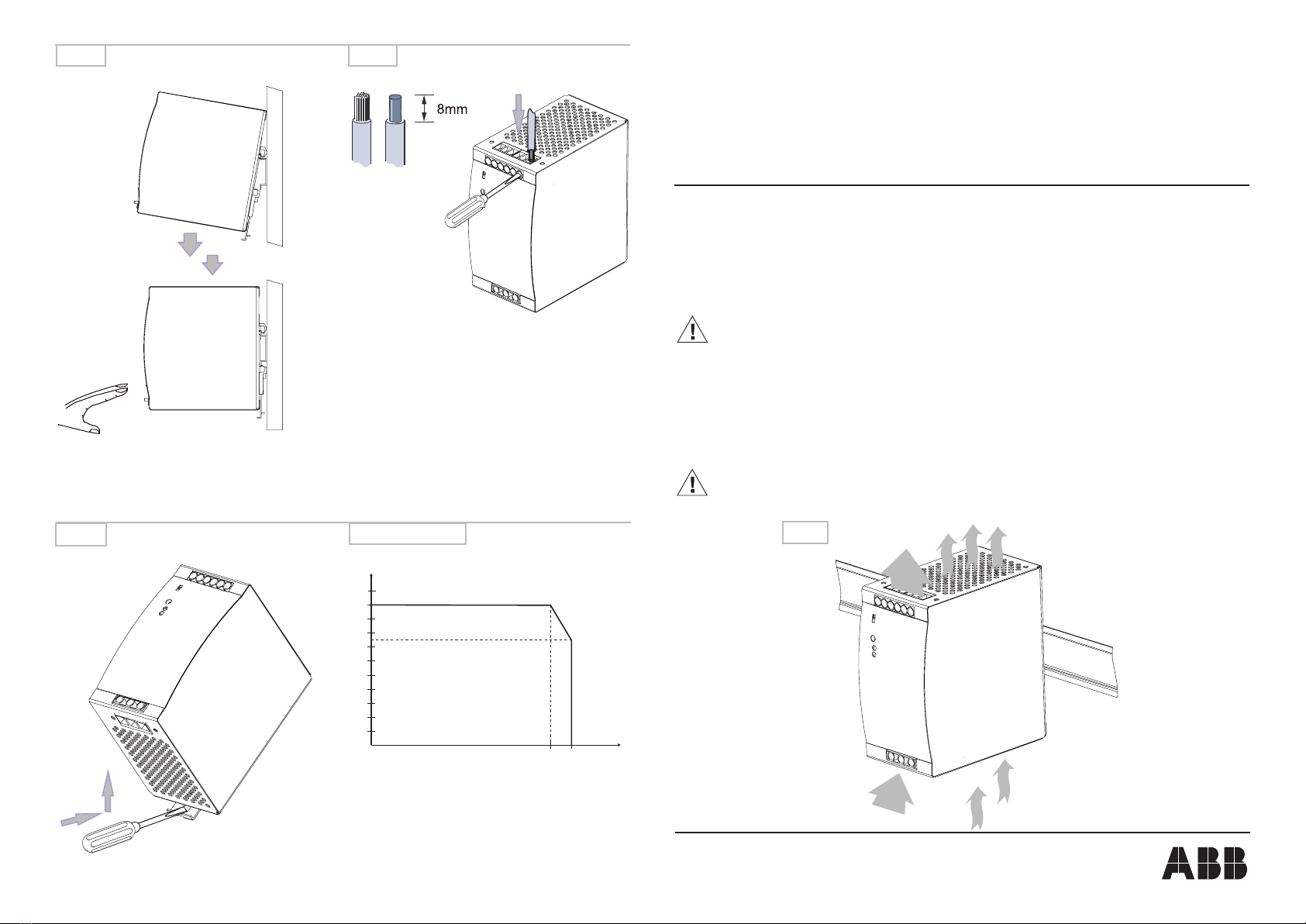

Fig. 1
Input
Output
Fig. 5 Derating
Fig. 2
Fig. 3
Connector size range:
Fine strand with ferrule 0.2 ... 4.0 mm2 / 24 ... 11 AWG
Rigid 0.2 ... 6.0 mm2 / 24 ... 10 AWG
Tightening torque of input connector:
Max. 1 Nm / 9 in.lb
Tightening torque of output connector:
Max. 0.6 Nm / 5.5 in.lb
Use copper conductors 60/75 °C only
Max. ambient air temperature 50 °C (UL)
Fig. 4
-25 60 70
10
20
30
40
50
60
70
80
90
100
2CDC 272 011 F0208
Pout [%]
Ta[°C]

Sicherheits- und Warnhinweise:
Anlage freischalten!
Vor Installations-, Wartungs- oder Änderungsarbeiten: Anlage spannungsfrei schalten, vor Wiedereinschalten sichern.
Vor Inbetriebnahme:
Achtung! Unsachgemäße Installation/Betrieb kann die Sicherheit beeinträchtigen und zu Betriebsstörungen oder zur Zerstörung des
Gerätes führen. Vor der Inbetriebnahme ist Folgendes sicherzustellen:
Netzanschluss gemäß den landesspezifischen Vorschriften durchführen
Zuleitungen und Gerät ausreichend absichern. Eine Trenneinrichtung für das Netzteil vorsehen, um das Gerät und die Zuleitungen
im Bedarfsfall zu unterbrechen
Schutzleiter an die Klemme anschließen (Schutzklasse I)
Die Sekundärseite des Netzteils ist nicht geerdet. Sie kann je nach Bedarf (wahlweise L+ oder L-) vom Anwender geerdet werden.
Ausgangsleitungen für den Ausgangsstrom des Netzteils dimensionieren und polrichtig anschließen.
Abstände zu benachbarten Geräten beachten um eine ausreichende Kühlung zu gewährleisten
Im Betrieb:
Keinerlei Änderungen an der Installation (primär- und sekundärseitig) vornehmen! (Starkstrom!). Gefahr von Lichtbögen und
elektrischem Schlag (Lebensgefahr!)
Verbrennungsgefahr: In Abhängigkeit der Betriebsbedingungen kann die Gehäusetemperatur hohe Werte annehmen.
Die interne Sicherung kann vom Anwender nicht ausgetauscht werden. Löst die interne Sicherung aus, liegt mit hoher Wahr-
scheinlichkeit ein Gerätedefekt vor. In diesem Fall ist eine Überprüfung des Netzteiles durch den Hersteller erforderlich.
Achtung: Hochspannung! Gespeicherte Energie! Gefährliche Energie am Ausgang!
In den Netzteilen befinden sich Bauelemente mit hoher gespeicherter Energie und Stromkreise mit Hochspannung! Deshalb keine
Gegenstände in das Gerät einführen und das Gerät nicht öffnen. Bei einigen Geräten dieser Serie kann der Ausgang gefährlich hohe
Energiemengen abgeben. Sicherstellen, dass Bedienpersonal vor versehentlicher Berührung energieführender Teile geschützt ist.
Montage:
1. DIN-Schiene (TS35/15 oder TS35/7,5 nach EN 50022) wie in Abbildung 1 dargestellt auf der Montageplatte befestigen, horizontale
Einbaulage, Eingangsklemmen unten, auf allen Seiten Mindestabstand von 25 mm zu benachbarten Geräten einhalten.
2. Gerät wie in Abbildung 2 dargestellt auf die DIN-Schiene aufschnappen.
1) Gerät leicht nach oben kippen und auf DIN-Schiene aufsetzen.
2) Bis zum Anschlag nach unten klappen.
3) Unten gegen die Vorderseite drücken, um zu verriegeln. Leicht am Gerät rütteln, um Verriegelung zu überprüfen.
3. Entfernen von der DIN-Schiene wie in Abbildung 4 dargestellt. Isolierten Schraubendreher zur Entriegelung verwenden.
Elektrischer Anschluss (siehe Abbildung 3):
Korrekte Dimensionierung, Abisolierlänge und Anschluss der Kabel sicherstellen.
Frontelemente:
Die grüne LED „OUTPUT OK“ leuchtet im Betrieb, wenn die Ausgangsspannung größer als 75 % ist.
Die rote LED „OUTPUT LOW“ leuchtet, wenn die Ausgangsspannung weniger als 70 % der Bemessungsausgangsspannung beträgt.
Potentiometer „OUTPUT Adjust“ zum Einstellen der Ausgangsspannung.
Schalter „single/parallel“ zur Einstellung von Einzel- oder Parallelbetrieb.
Meldekontakt 13-14 (max. 60 V DC / 0,3 A): Geschlossen, wenn die Ausgangsspannung größer als 75 % ist (nur bei 24 V-Geräten).
Technische Daten:
Daten bei Tu = 25 °C und Bemessungswerten, sofern nichts anderes angegeben ist.
•
•
•
•
•
•
•
•
•
Safety instructions and warnings:
Disconnect system from supply network!
Before any installation, maintenance or modification work: Disconnect the system from the supply network and protect against switching
on.
Before start of operation:
Attention! Improper installation/operation may impair safety and cause operational difficulties or destruction of the unit. Before operation
the following must be ensured:
Connect to main according t the specific national regulations.
Power supply cables and unit must be sufficiently fused. A disconnecting device has to be provided for the end product to disen-
gage unit and supply cables from supply mains if required.
The protective earth conductor must be connected to the terminal (Protection class I)
The secondary side of the power supply unit is not earthed and can be earthed by the user according to the needs with L+ or L-.
Rate the output lines for the output current of the power supply and connect thme with the correct polarity.
In order to ensure sufficient air-cooling the distance to other devices has to be considered.
In operation:
Do not modify the installation (primary and secondary side)! High current! Risk of electric arcs and electric shocks (danger to life)!
Risk of burns: Depending on the operation conditions the enclosure can become very hot.
The internal fuse is not user-replaceable. If the internal fuse blows, most probably the device is defective. In this case, an examina-
tion of the switch mode power supply by the manufacturer is necessary.
Warning: High voltage! Stored energy! Energy hazard at output!
The power supplies contain components with high stored energy and circuits with high voltage! Do not introduce any objects into the
unit, and do not open the unit. With some units of this range the output is capable of providing hazardous energy. Ensure that the service
personnel is protected against inadvertent contact with parts carrying energy.
Mounting:
1. Fasten the DIN rail (TS35/15 or TS35/7,5 acc. EN 50022) as shown in Fig. 1 on the mounting plate, horizontal mounting position, input
terminals on bottom, respect on all sides the minimum distance of 25 mm to other units.
2. Snap on DIN rail as shown in Fig. 2
1) Tilt the unit slightly upwards and fit the unit on the DIN rail
2) Lift it downward until it hits the stop
3) Press against the bottom front side for locking. Shake the unit slightly to check the locking
3. Remove the unit from the DIN rail as shown in Fig. 4. Use an insulated screwdriver for the unlocking.
Electrical connection (see Fig. 3):
Ensure correct dimensioning, stripping length and connection of the cables.
Front elements:
The green LED „OUTPUT OK“ is lightening during proper operation, i.e. when the output voltage is more than 75 %.
The red LED „OUTPUT LOW“ is lightening when the output voltage is less than 70 % of the rated output voltage.
Potentiometer „OUTPUT Adjust“ for the adjustment of the output voltage.
Switch „single/parallel“ for selection of single or parallel operation.
Signalling contact 13-14 (max. 60 V DC / 0,3 A) is ON when the output voltage is more than 75 % (on 24 V devices only).
Technical data:
Data at Ta = 25 °C and rated values, unless otherwise stated.
•
•
•
•
•
•
•
•
•
Input circuit
Rated input voltage 115 / 230 V AC (auto select)
AC input voltage range 90-132 V AC / 186-264 V AC
DC input voltage range 210-370 V DC
Frequency range 47-63 Hz
Internal input fuse 3.15 A slow-acting / 250 V AC
Output circuit
Rated output voltage / current see rating label
Tolerance of the output voltage 0 ... +1 %
Adjustment range of the output voltage see rating label
Rated output power 120 W
Derating of the output current 60 °C < Ta< 70 °C see Fig. 5
Output curve U/I curve
Open-circuit protection continuous open-circuit proof
Parallel connection in order to increase capacity up to 3 devices, Derating: (Number of devices x I) x 0,9
Isolation data
Rated insulation voltage 3000 V AC / 4242 V DC
General data
Ambient temperature range Taoperation -25...+70 °C
rated load -25...+60 °C
storage -25...+85 °C
Dimensions (WxHxD) 63.2 x 123.6 x 123.6 mm / 2.49 x 4.87 x 4.87 in
Eingangskreis
Bemessungseingangsspannung 115 / 230 V AC (automatische Wahl)
AC-Eingangsspannungsbereich 90-132 V AC / 186-264 V AC
DC-Eingangsspannungsbereich 210-370 V DC
Frequenzbereich 47-63 Hz
Interne Eingangssicherung 3.15 A träge / 250 V AC
Ausgangskreis
Bemessungsausgangsspannung / -strom siehe Leistungsschild
Toleranz der Ausgangsspannung 0 ... +1 %
Einstellbereich der Ausgangsspannung siehe Leistungsschild
Bemessungsausgangsleistung 120 W
Derating des Ausgangsstromes 60 °C < Tu< 70 °C siehe Fig. 5
Ausgangskennlinie U/I-Kennlinie
Leerlaufschutz dauerleerlauffest
Parallelschaltbarkeit zur Leistungserhöhung bis zu 3 Geräte, Reduktion: (Anzahl Geräte x I) x 0,9
Isolationsdaten
Bemessungsisolationsspannung 3000 V AC / 4242 V DC
Allgemeine Daten
Umgebungstemperaturbereich TuBetrieb -25...+70 °C
Bemessungslast -25...+60 °C
Lagerung -25...+85 °C
Abmessungen (BxHxT) 63,2 x 123,6 x 123,6 mm / 2,49 x 4,87 x 4,87 in
