6
Deutsch
TVVR33204
• 4 Kanal Analog HD Digitalrekorder inkl. 1 TB HDD
• 2 x Analog HD 720p Außenkamera
• Universalnetzteil
• 2 x 30 m Koaxialkabel
• 1 x 1 m LAN-Kabel
• Befestigungsmaterial
• USB Maus
• Quick Guide
• Anleitung
• CD
Lieferumfang
TVVR33004
• 4 Kanal Analog HD Digitalrekorder
• 1 x 1 m LAN-Kabel
• 2 x Festplattenanschlusskabel
• 4 x Schrauben für Festplatte
• Netzteil
• USB Maus
• Quick Guide
• Anleitung
• CD
Manual
Manual
TVVR33004-Quick-Guide-Buch-RGl.indb 6 30.10.15 14:44

7
Deutsch
Warnhinweise
Betreiben und lagern Sie den Rekorder
und die Kamera nur unter den
vom Hersteller empfohlenen
Umgebungsbedingungen.
Achten Sie darauf, dass immer eine
ausreichende Belüung vorhanden ist.
Achten Sie auf eine unterbrechungs-
freie Stromversorgung.
Halten Sie starke Magnetfelder vom
Rekorder und der Kamera fern.
Halten Sie Flüssigkeiten
vom Rekorder fern.
Schalten Sie den Rekorder aus,
bevor Sie Peripheriegeräte
anschließen oder entfernen.
TVVR33004-Quick-Guide-Buch-RGl.indb 7 30.10.15 14:44

8
Deutsch

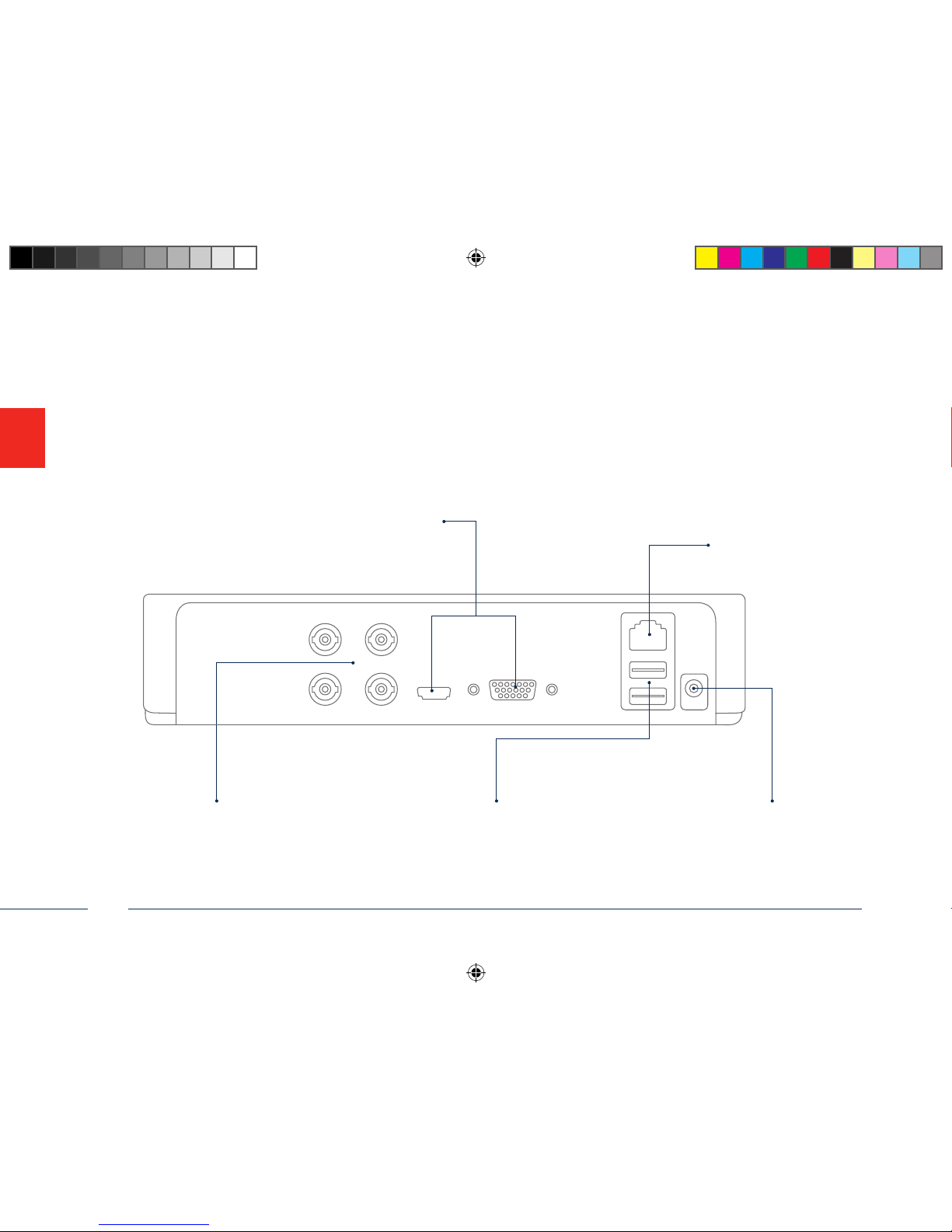

Anschlüsse
Video - In
BNC-Eingang für analoge Kameras
Video - Out
USB
Anschluss für USB-Geräte
12 V
12 V DC Stromanschluss
LAN
RJ45-Anschluss für eine
Netzwerkverbindung
TVVR33004-Quick-Guide-Buch-RGl.indb 8 30.10.15 14:44

9
Deutsch

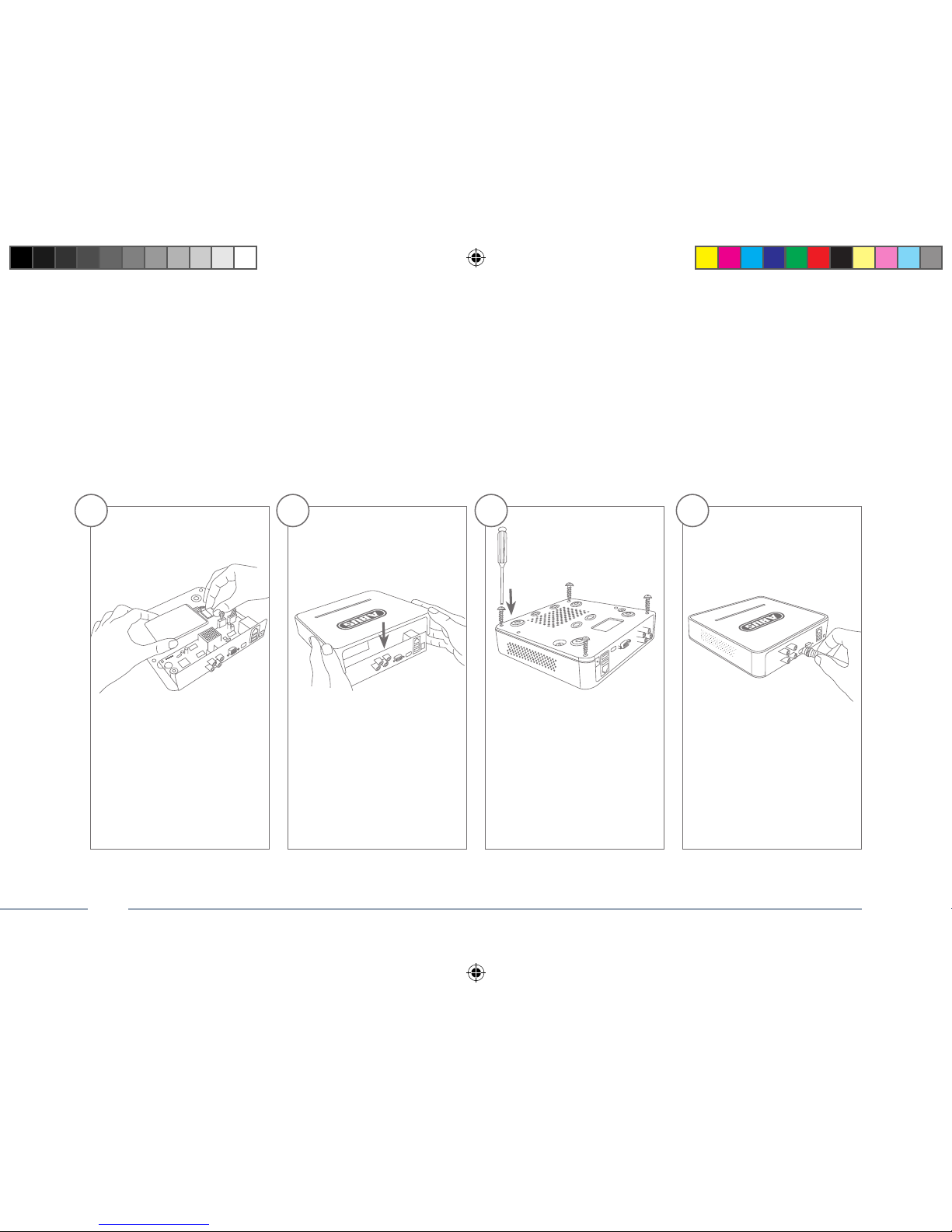

Hardwareinstallation
Lösen Sie die 4 Schrauben
auf der Unterseite des
Rekorders.
Önen Sie vorsichtig das
Gehäuse.
Richten Sie die Festplatte
auf der Bodenplatte des
Rekorders aus.
Bitte beachten Sie, dass die Hardwareinstallation für TVVR33004 bei Schritt
1
beginnt. Die Hardwareinstallation für TVVR33204 beginnt bei Schritt
8
.
Fixieren und Verschrauben
Sie die Festplatte auf der
Unterseite des Rekorders
mit
den beiliegenden Schrauben.
1 3 42
TVVR33004-Quick-Guide-Buch-RGl.indb 9 30.10.15 14:44

10
Deutsch
StellenSiedieVerbindungen
zur Hauptplatine mit dem
Daten- (kleiner Stecker) und
Stromkabel (großer Stecker)
her.
Setzen Sie nun das Gehäuse
entlang der Führungsschiene
auf die Bodenplatte des
Rekorders.
Verschrauben Sie anschlie-
ßend das Gehäuse und
die Bodenplatte mit den 4
Schrauben.
Schließen Sie Ihre Kameras
an den Rekorder an.
5 6 7 8
TVVR33004-Quick-Guide-Buch-RGl.indb 10 30.10.15 14:44

11
Deutsch

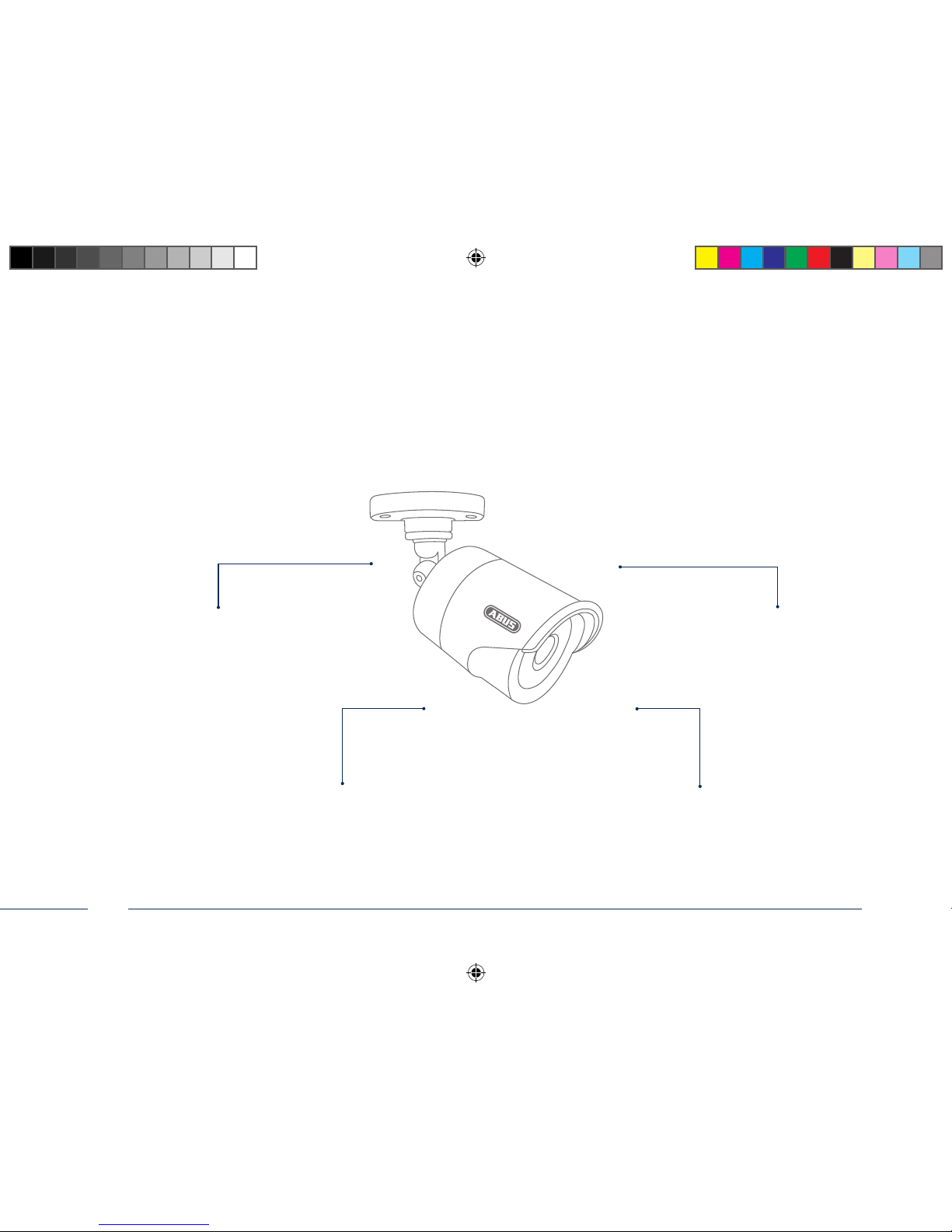

Tipps zur Kamerainstallation
Versorgen Sie den Rekorder mit Spannung.
Die blaue LED Bar auf der Oberseite des
Rekorders signalisiert, dass das Gerät an
ist. Sie haben die Möglichkeit das
Leuchten der LED Bar über das
Menü auszuschalten.
TVVR33004-Quick-Guide-Buch-RGl.indb 11 30.10.15 14:44

12
Deutsch
Vermeiden Sie Gegenlicht
oder direkte Sonneneinstrahlung.
Platzieren Sie die Kamera nicht
direkt hinter Glas, da es zu
Spiegelungen kommen kann.
Die Kamera darf nicht auf
unbeständigen Flächen
installiert werden.
Bitte beachten Sie, dass für öentlich zugängliche
Räume ein Hinweis auf Videoüberwachung
gesetzlich vorgeschrieben ist.
TVVR33004-Quick-Guide-Buch-RGl.indb 12 30.10.15 14:44

13
Deutsch
Sowareeinrichtung
2 3
Wenn Sie das Häkchen deaktivieren,
wird der Einrichtungsassistent beim
nächsten Start nicht mehr auto-
matisch ausgeführt. Klicken Sie auf
Nächste.
Geben Sie in das Feld Admin Passwort
das Passwort 12345 ein. Bestätigen
Sie mit Enter.
1
Wählen Sie die gewünschte Sprache
aus und klicken Sie auf „ü“.
1
TVVR33004-Quick-Guide-Buch-RGl.indb 13 30.10.15 14:44

14
Deutsch

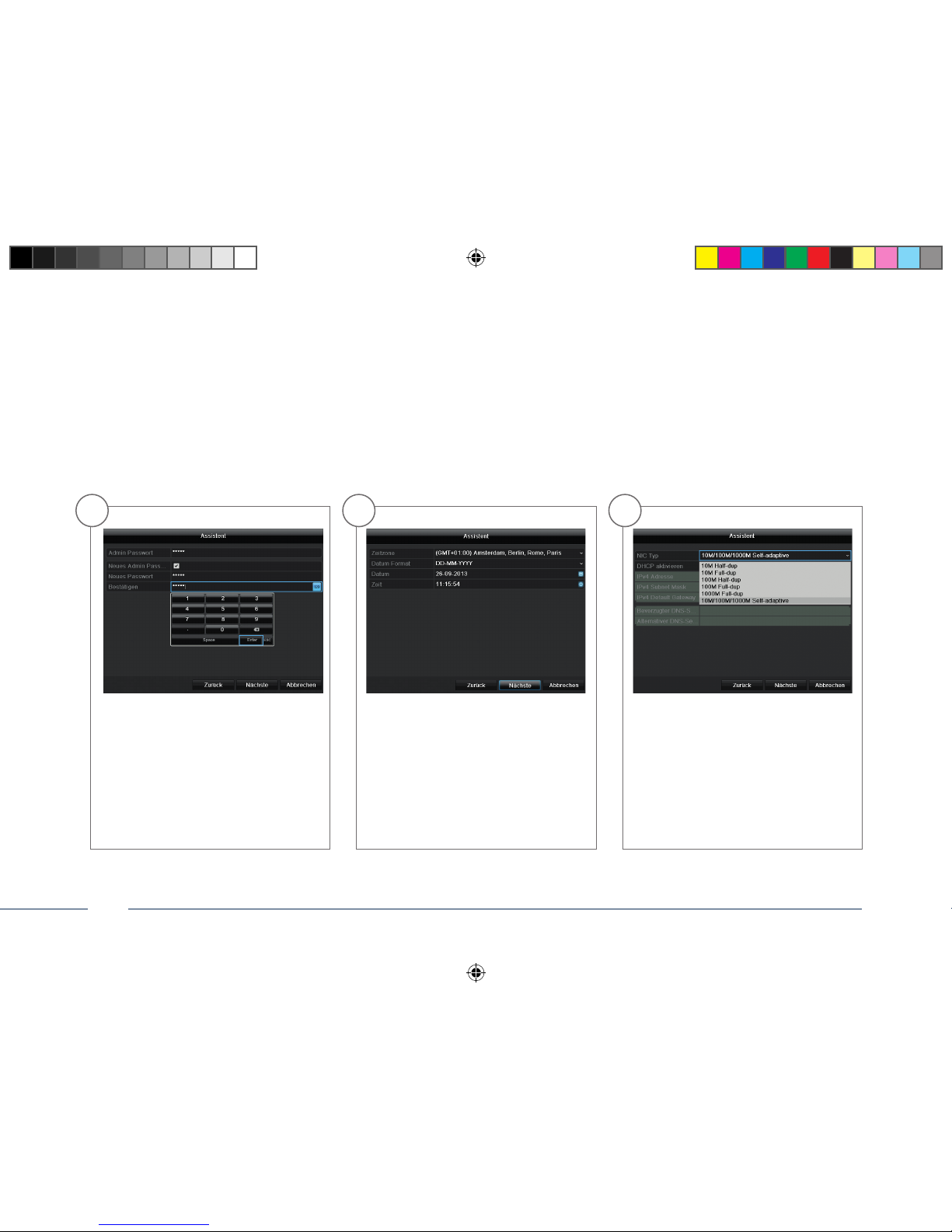

4 5 6
Falls Sie das Passwort ändern möch-
ten, setzen Sie ein Häkchen bei Neu-
es Admin Passwort. Geben Sie das
neue Passwort in die Felder Neues
Passwort und Bestätigen ein. Notie-
ren Sie sich das neue Passwort und
verwahren Sie es an einem sicheren
Ort. Klicken Sie auf Nächste.
Legen Sie die Zeitzone, Datum / -format
und Systemzeit fest. Verlassen Sie den
Screen mit Klicken auf Nächste.
Verbindungsgeschwindigkeit bei
`NIC Typ` manuell einstellen.
Voreingestellt und empfohlen
ist die automatische Erkennung
(Self adaptive).
TVVR33004-Quick-Guide-Buch-RGl.indb 14 30.10.15 14:44

15
Deutsch
7 8 9
Falls Ihr Router die Adressdaten nicht
automatisch zuweist, geben Sie die
Daten in den folgenden Schritten ein.
Die Graphik illustriert beispielha die
anschließenden Geräte mit den da-
zugehörigen IP-Adressen.
Möchten Sie, dass die Adressdaten
automatisch zugewiesen werden,
setzen Sie ein Häkchen bei DHCP.
Die Adressen werden dann
automatisch vom Router vergeben
(sofern unterstützt). Gehen Sie in
diesem Fall weiter zu Punkt 13.
Die IP-Adresse muss dem Standard
Gateway-Wert in den ersten drei
Stellen entsprechen. Die letzte Stelle
bezeichnet die durch das Standard
Gateway angesprochenen Geräte und
wird für jedes Gerät einzeln festge-
legt. Wählen Sie für den Rekorder
z.B. 64, also xxx.xxx.xxx.64.
192.168.0.1
192.168.0.25192.168.0.20
TVVR33004-Quick-Guide-Buch-RGl.indb 15 30.10.15 14:44

16
Deutsch
10 11 12
Die Subnetzmaske ist ein Netzwerk-
segment, in dem IP-Adressen mit der
gleichen Netzwerkadresse benutzt
werden. Der Standardwert ist hier
meist 255.255.255.0. Um den Wert für
das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk
angeschlossenen Windows-PC.
Rufen Sie dort im Startmenü den
Befehl “Ausführen” auf. Geben Sie
in das neue Fenster “cmd” und in
die anschließend geönete Ein-
gabeauorderung “ipcong” ein.
Übernehmen Sie den Wert des
Standardgateway.
Der DNS Server “übersetzt” eine
Internetadresse in eine IP-Adresse.
Tragen Sie bei Bevorzugter DNS
Server den Wert des Standard-
Gateway ein.
TVVR33004-Quick-Guide-Buch-RGl.indb 16 30.10.15 14:44

17
Deutsch
13 14 15
Klicken Sie Init und bestätigen Sie die
erfolgreiche Initialisierung mit OK.
Wechseln Sie zum nächsten Screen
mit Nächste.
Die installierte Festplatte muss vor
der Benutzung initialisiert werden.
Wählen Sie die zu initialisierende
Festplatte aus.
Wählen Sie in dem Dropdown-Menü
von Kamera aus, mit welchem Kanal
Sie aufnehmen wollen. Beachten Sie
bitte, dass die Zeitpläne im Rekor-
dermenü deniert werden müssen.
Näheres hierzu nden Sie im Benut-
zerhandbuch
.
TVVR33004-Quick-Guide-Buch-RGl.indb 17 30.10.15 14:44

18
Deutsch
16 17 18
Um die Aufnahme zu aktivieren,
müssen Sie auf die Checkbox bei
Starte Aufnahme klicken. Wählen Sie
aus, ob dauerha (Dauer) oder nur
bei Bildveränderung (Bewegungser-
kennung) aufgezeichnet werden soll.
Zum Übernehmen der Aufzeich-
nungseinstellung auf eine oder
mehrere Kamerakanäle klicken Sie
auf Kopiere. Wählen Sie die Check-
box des gewünschten Kameraka-
nals aus und klicken Sie auf OK.
Die Einstellungen wurden nun für
diesen Kamerakanal kopiert.
Klicken Sie auf OK um die Erstein-
richtung abzuschließen.
TVVR33004-Quick-Guide-Buch-RGl.indb 18 30.10.15 14:44

TVVR33004-Quick-Guide-Buch-RGl.indb 19 30.10.15 14:44

Quick guide for Video Recorder I Monitoring Set: TVVR33004 | TVVR33204
This quickstart guide describes the initial installation steps for your video surveillance kit.
More detailed information can be found in the accompanying user guide.
TVVR33004
TVVR33004-Quick-Guide-Buch-RGl.indb 20 30.10.15 14:44
Other manuals for TVVR33004
2
Table of contents
Languages:
Other Abus DVR manuals

Abus
Abus TVVR35002 User manual

Abus
Abus eytron TV8901 User manual

Abus
Abus HDCC90010 User manual

Abus
Abus TVVR60011 User manual

Abus
Abus TVVR20001 User manual

Abus
Abus TVVR60011 User manual

Abus
Abus HDCC90020 User manual

Abus
Abus TVVR41200 User manual

Abus
Abus TVVR45030 User manual

Abus
Abus eytron User manual

Abus
Abus NVR10030P User manual

Abus
Abus Eytron TV8465 User manual

Abus
Abus TVVR36000 User manual

Abus
Abus TVVR36000 User manual

Abus
Abus TVVR33005 User manual

Abus
Abus TVVR36401 User manual

Abus
Abus TVVR40000 User manual

Abus
Abus NVR10010 User manual

Abus
Abus Eyton TV8925 User manual

Abus
Abus TVVR41100 User manual
