Quickguide für Digitalrekorder l Videoüberwachungsset: TVVR33005 | TVVR33025T
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera. Detaillierte Informationen erhalten Sie in
der Bedienungsanleitung. Diese können Sie über den IP Installer oder über die Homepage abus.com herunterladen.
TVVR33005

3
Deutsch
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt: ABUS Security-Center GmbH & Co.
KG, Linker Kreuthweg 5, 86444 Ang, GERMANY.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten! Lesen Sie vor
Inbetriebnahme des Produkts die komplette
Bedienungsanleitung, beachten Sie alle
Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeich-
nungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an
Ihren Fachhandelspartner!

4
Deutsch
Deutsch
Lieferumfang ......................... 6
Warnhinweise ......................... 7
Anschlüsse ......................... 8
Hardwareinstallation ......................... 9
Tipps zur Kamerainstallation ......................... 11
Systemaktivierung ......................... 13
Passwort zurücksetzen ......................... 14
Sowareeinrichtung ......................... 15
English
Scope of delivery ......................... 24
Warnings ......................... 25
Connections ......................... 26
Hardware Installation ......................... 27
Tips for camera installation ......................... 29
System activation ......................... 31
Resetting the password ......................... 32
Soware Set-up ......................... 33
Français
Étendue de la livraison ......................... 42
Avertissements ......................... 43
Connexions ......................... 44
Installation matérielle ......................... 45
Conseils pour l’installation
de la caméra ......................... 47
Activation du système ........................ 49
Réinitialiser le mot de passe ......................... 50
Installation - Logiciel ......................... 51
Nederlands
Leveringsomvang ......................... 60
Belangrijke instructies ......................... 61
Aansluitingen ......................... 62
Hardware-installatie ......................... 63
Tips voor de camera-installatie ......................... 65
Activering van het systeem ........................ 67
Wachtwoord resetten ......................... 68
Soware - congureren ......................... 69
Inhaltsverzeichnis

5
Deutsch
Polski
Zakres dostawy .........................114
Wskazówki ostrzegawcze .........................115
Złącza .........................116
Instalacja sprzętu ......................... 117
Wskazówki dotyczące instalacji
kamery .........................119
Aktywacja systemu .........................121
Resetowanie hasła ......................... 122
Konguracja oprogramowania .........................123
Dansk
Leveringsomfang ......................... 78
Advarselshenvisninger ......................... 79
Tilslutninger ......................... 80
Hardwareinstallation ......................... 81
Tips vedrørende
kamerainstallation ......................... 83
Systemaktivering ........................ 85
Nulstil kodeord ......................... 86
Soware - Indstilling ......................... 87
Italiano
Dotazione ......................... 96
Avvertenze importanti ......................... 97
Collegamenti ......................... 98
Installazione dell’hardware ......................... 99
Consigli per l’installazione
di videocamere ......................... 101
Attivazione del sistema ......................... 103
Ripristino della password ......................... 104
Congurazione del Soware ......................... 105

6
Deutsch

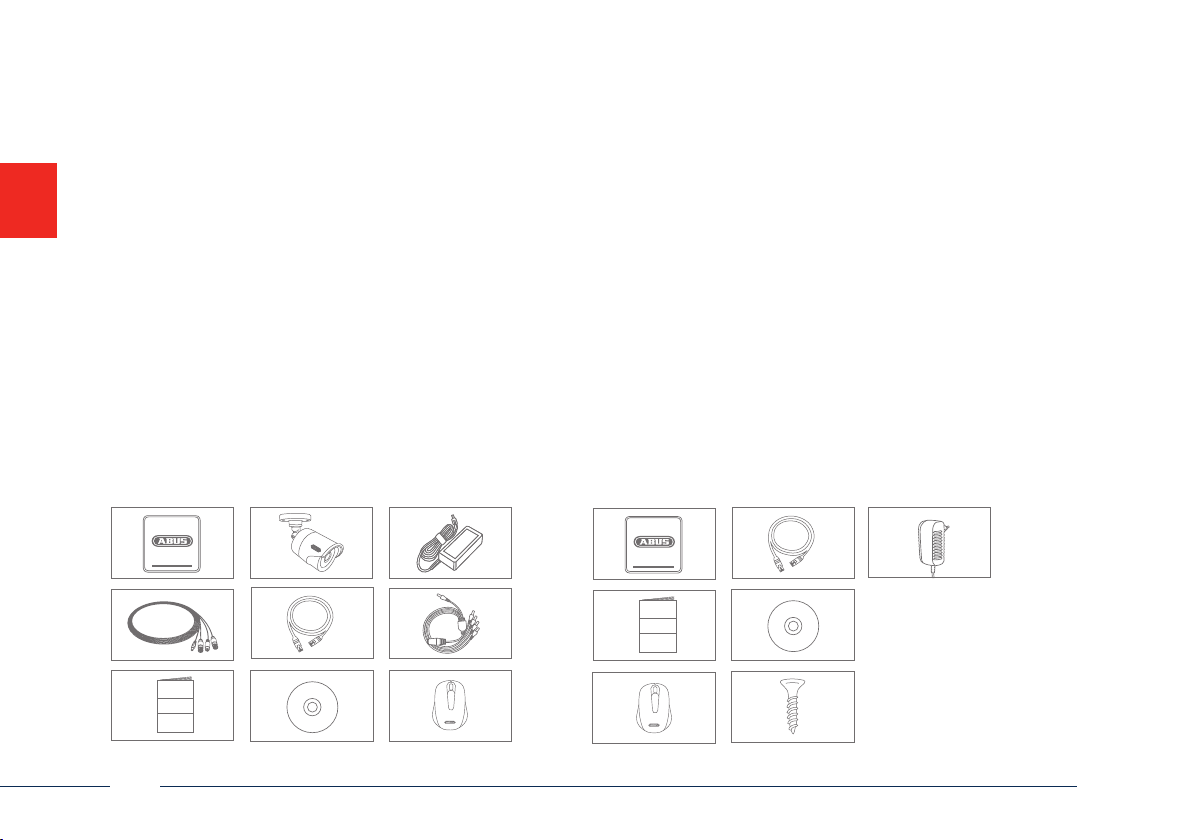

TVVR33025T
• 4 Kanal Analog HD Digitalrekorder inkl. 1 TB HDD
• 2 x Analog HD 1080p Mini Außenkamera
• Universalnetzteil
• 2 x 30 m Koaxialkabel
• 1 x 1 m LAN-Kabel
• Befestigungsmaterial
• USB Maus
• Quick Guide
• CD
Lieferumfang
TVVR33005
• 4 Kanal Analog HD Digitalrekorder
• 1 x 1 m LAN-Kabel
• 2 x Festplattenanschlusskabel
• 4 x Schrauben für Festplatte
• Netzteil
• USB Maus
• Quick Guide
• CD
Quick Guide
Quick Guide

7
Deutsch

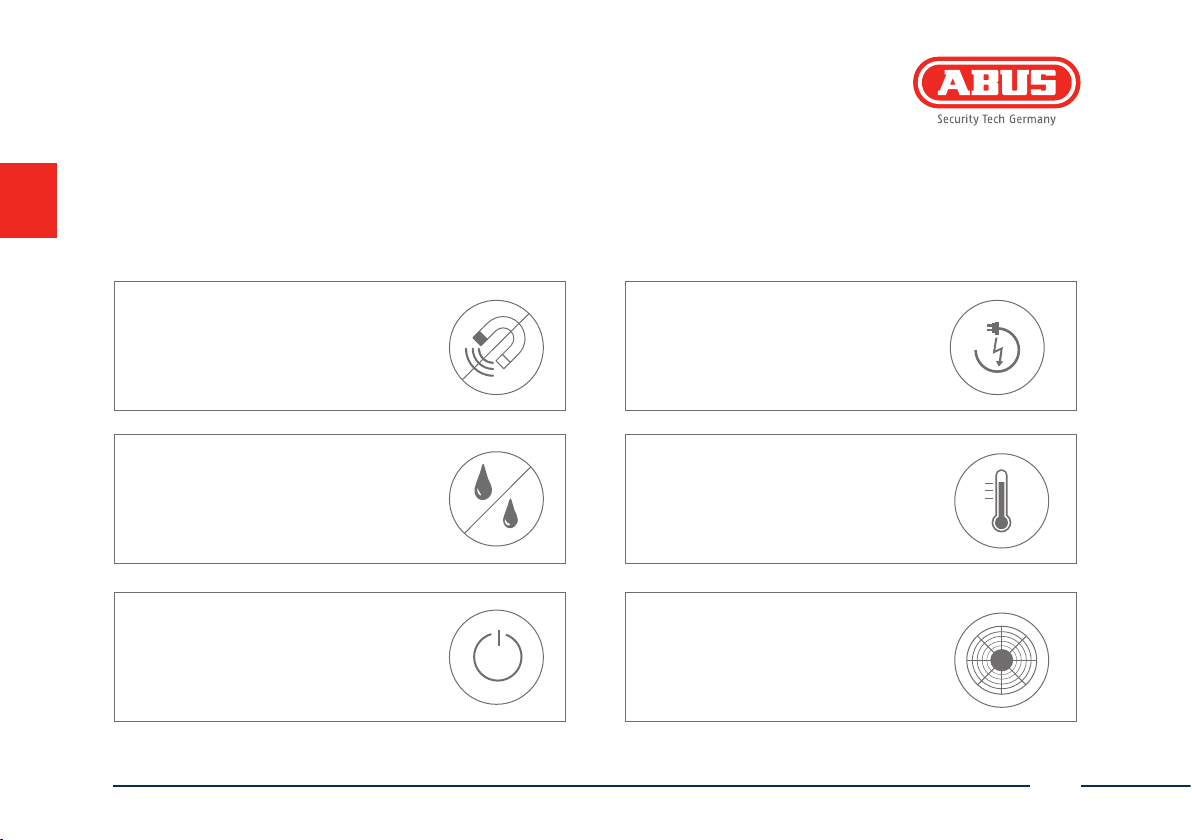

Warnhinweise
Betreiben und lagern Sie den Rekorder
und die Kamera nur unter den
vom Hersteller empfohlenen
Umgebungsbedingungen.
Achten Sie darauf, dass immer eine
ausreichende Belüung vorhanden ist.
Achten Sie auf eine unterbrechungs-
freie Stromversorgung.
Halten Sie starke Magnetfelder vom
Rekorder und der Kamera fern.
Halten Sie Flüssigkeiten
vom Rekorder fern.
Schalten Sie den Rekorder aus,
bevor Sie Peripheriegeräte
anschließen oder entfernen.

8
Deutsch

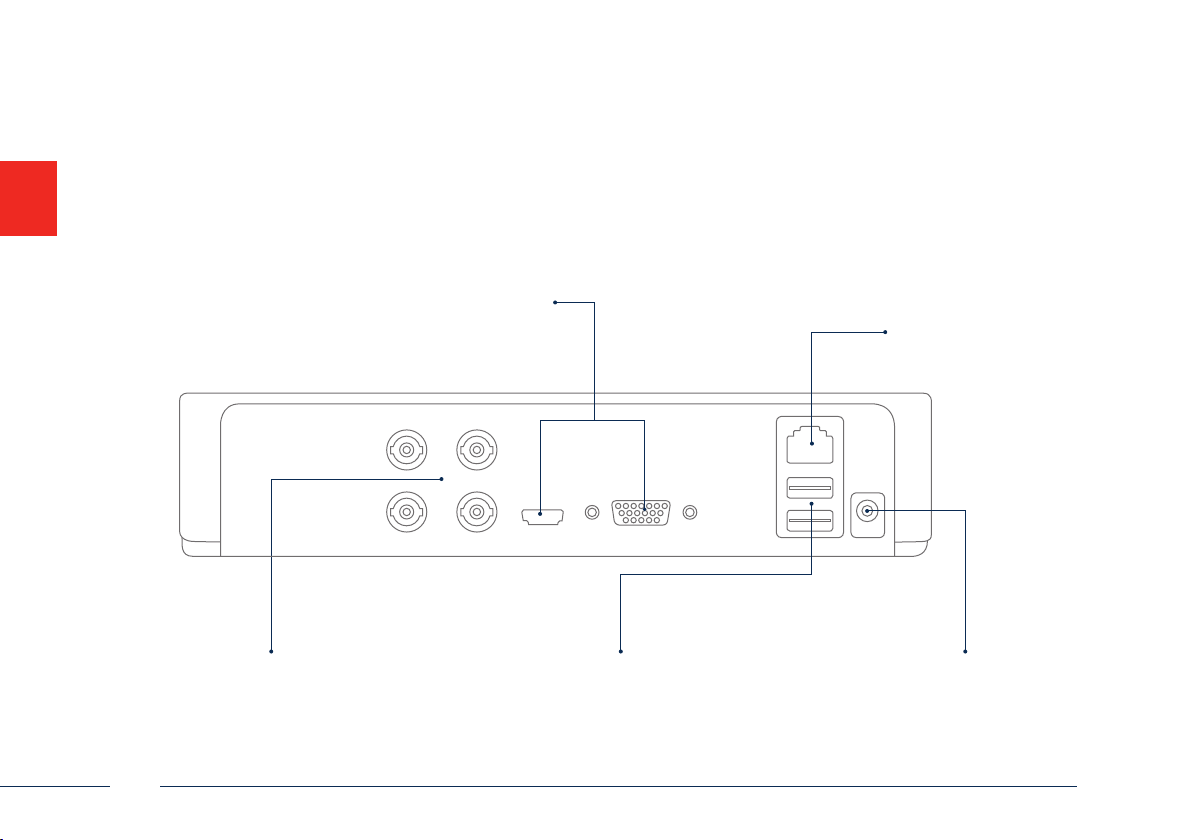

Anschlüsse
Video - In
BNC-Eingang für analoge Kameras
Video - Out
USB
Anschluss für USB-Geräte
12 V
12 V DC Stromanschluss
LAN
RJ45-Anschluss für eine
Netzwerkverbindung

9
Deutsch

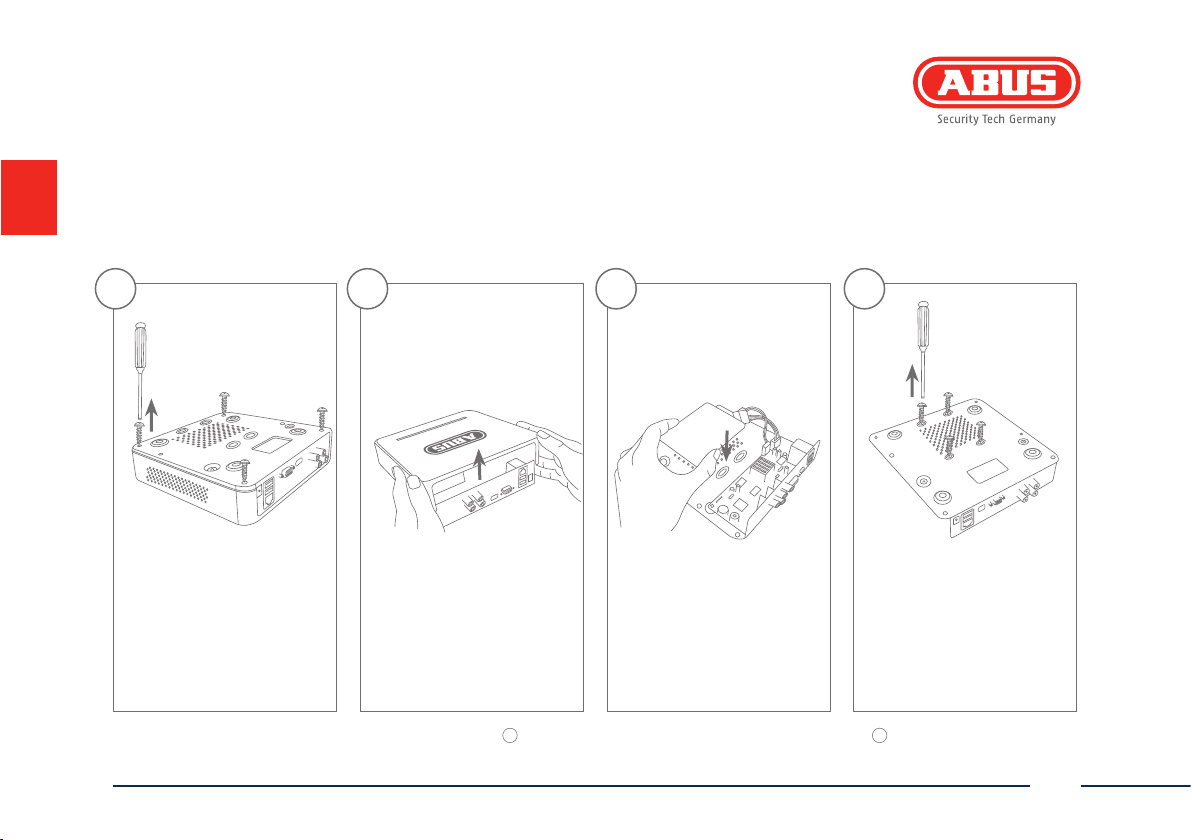

Hardwareinstallation
Lösen Sie die 4
Schrauben auf der
Unterseite des Rekorders.
Önen Sie vorsichtig das
Gehäuse.
Richten Sie die Festplatte
auf der Bodenplatte des
Rekorders aus.
Bitte beachten Sie, dass die Hardwareinstallation für TVVR33004 bei Schritt
1
beginnt. Die Hardwareinstallation für TVVR33204 beginnt bei Schritt
8
.
Fixieren und Verschrauben
Sie die Festplatte auf der
Unterseite des Rekorders
mit den beiliegenden
Schrauben.
1 3 42

10
Deutsch
Stellen Sie die
Verbindungen zur
Hauptplatine mit dem
Daten- (kleiner Stecker)
und Stromkabel (großer
Stecker) her.
Setzen Sie nun das Gehäuse
entlang der Führungsschiene
auf die Bodenplatte des
Rekorders.
Verschrauben Sie anschlie-
ßend das Gehäuse und
die Bodenplatte mit den 4
Schrauben.
Schließen Sie Ihre Kameras
an den Rekorder an.
5 6 7 8

11
Deutsch

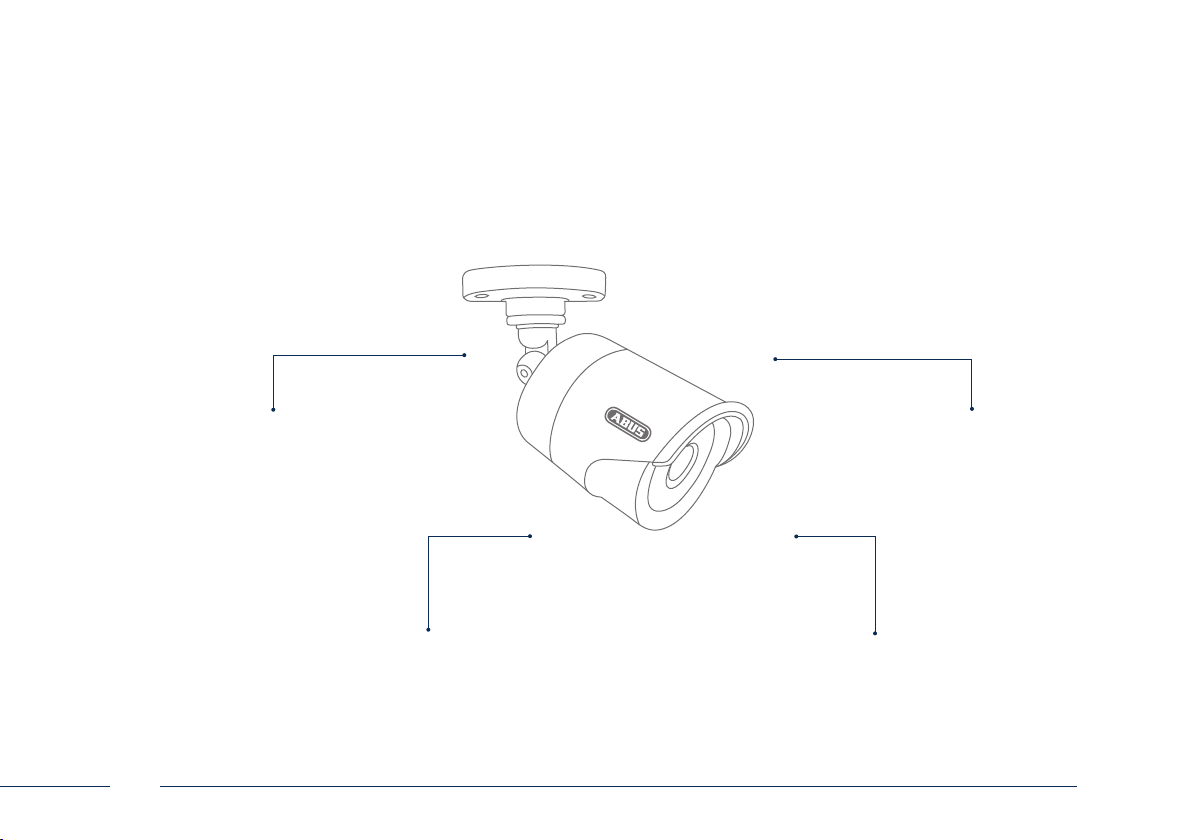

Tipps zur Kamerainstallation
Versorgen Sie den Rekorder mit Spannung.
Die blaue LED Bar auf der Oberseite des
Rekorders signalisiert, dass das Gerät an
ist. Sie haben die Möglichkeit das
Leuchten der LED Bar über das
Menü auszuschalten.

12
Deutsch
Vermeiden Sie Gegenlicht
oder direkte Sonneneinstrahlung.
Platzieren Sie die Kamera nicht
direkt hinter Glas, da es zu
Spiegelungen kommen kann.
Die Kamera darf nicht auf
unbeständigen Flächen
installiert werden.
Bitte beachten Sie, dass für öentlich zugängliche
Räume ein Hinweis auf Videoüberwachung
gesetzlich vorgeschrieben ist.

13
Deutsch

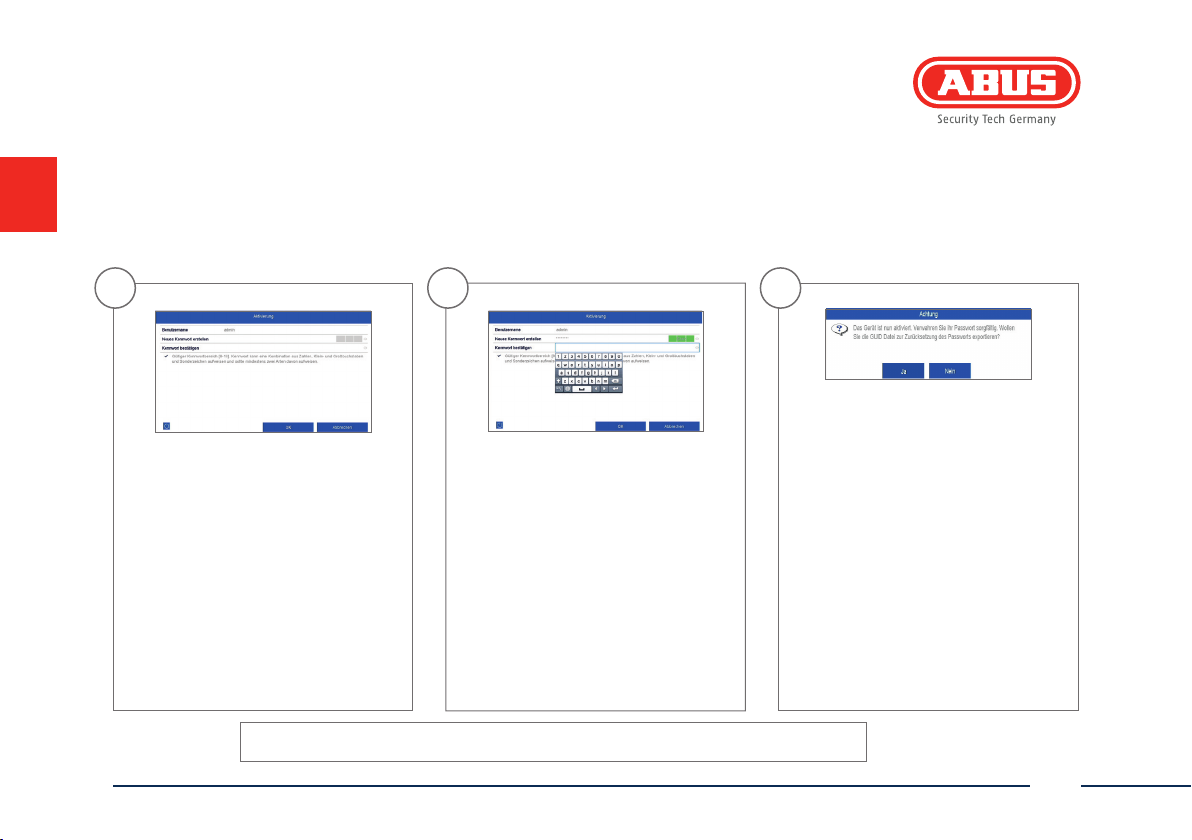

Systemaktivierung
Admin Passwort:
1
Geben Sie in das Feld „Neues
Kennwort“ ein Passwort für den
Admin-Benutzer ein.
Das Passwort muss den vorgegebenen
Mindestanforderungen entsprechen.
Empfehlung: Verwenden Sie ein
möglichst komplexes Passwort,
welches die Stufe „Stark“ aufweist.
2
Geben Sie das Passwort zur
Bestätigung erneut ein. Notieren Sie
das Passwort zusätzlich in der
Kurzanleitung und verwahren
Sie es an einem sicheren Ort auf. Das
Zurücksetzen des Admin-Passwortes
ist nur über den technischen Support
von ABUS möglich.
3
Das Gerät ist aktiviert und kann jetzt
in vollem Umfang verwendet werden.
Die GUID Datei wird für das
selbständige Zurücksetzen des
Passworts benötigt.
Exportieren Sie die Datei auf einen
USB-Stick und bewahren Sie diesen
sicher auf.
Hinweis: Der Aktivierungsprozess
ist aufgrund der gesetzten Standard-
Sprache immer in Deutsch.
Sprachunabhängig können Sie den
Rekorder mit dem ABUS IP-Installer
über das Netzwerk aktivieren.

14
Deutsch
Passwort zurücksetzen
1
Sie können selbstständig das Admin
Passwort ausschließlich über die
GUID-Datei zurücksetzen.
Beachten Sie, dass die Datei ungültig
wird, wenn das Passwort nachträglich
geändert wird oder die GUID Datei
bereits einmal verwendet wurde.
In beiden Fällen muss manuell eine
neue Datei erstellt werden.
2
GUID Import Lokales Interface:
Drücken Sie im lokalen Login-Dialog
die Schaltäche „Passwort
vergessen“. Schließen Sie einen
USB-Datenträger mit der gesicherten
GUID-Datei an und wählen Sie die
Datei aus. Drücken Sie die
Schaltäche „Import“, um das
Passwort zurückzusetzen.
3
GUID Import Web-Interface:
Önen Sie die Web-Oberäche
Ihres Rekorders und drücken Sie die
Schaltäche „Passwort vergessen“.
Schließen Sie einen USB-Datenträger
mit der gesicherten GUID-Datei an
und wählen Sie die Datei aus. Drücken
Sie die Schaltäche „Import“, um das
Passwort zurückzusetzen.
Hinweis: Das Zurücksetzen des Admin-Passwortes ist ein kritischer und aufwendiger Vorgang. Stellen Sie daher sicher, dass, bei einer
sicheren Auewahrung des Passwortes (Notiz in dieser Anleitung oder GUID-Datei auf einem externen Datenträger), Sie im Ernstfall Zu-
gri auf diese Daten haben. Planen Sie daher bei Erstinbetriebnahme diesen Fall mit ein und legen Sie fest wo und wie diese Daten
auewahrt werden und wer Zugri auf diese Daten hat.
Achtung: Muss das Passwort zurückgesetzt werden und es liegt weder die Passwort-Notiz noch die GUID-Datei vor (oder ist ungültig
geworden), müssen Sie sich für diesen Vorgang an den technischen Support bei ABUS Security-Center wenden. Um das Passwort
zusammen mit ABUS zurückzusetzen benötigen Sie am Objekt zwingend einen PC mit Netzwerkverbindung zum Rekorder, als auch
Internetzugang zum Empfang von Daten, die über den technischen Support für Sie bereitgestellt werden. Sind diese Voraussetzungen
nicht gegeben, ist ein Zurücksetzen des Passwortes am Rekorder nicht möglich.

15
Deutsch
Sowareeinrichtung
1
Wählen Sie die gewünschte Sprache
aus und klicken Sie auf „“.
2
Wenn Sie das Häkchen deaktivieren,
wird der Einrichtungsassistent beim
nächsten Start nicht mehr automatisch
ausgeführt. Klicken Sie auf „Nächste“.
3
Legen Sie die Zeitzone, Datum/-Format
und Systemzeit fest. Verlassen Sie den
Screen mit Klicken auf ,,Nächste“.

16
Deutsch

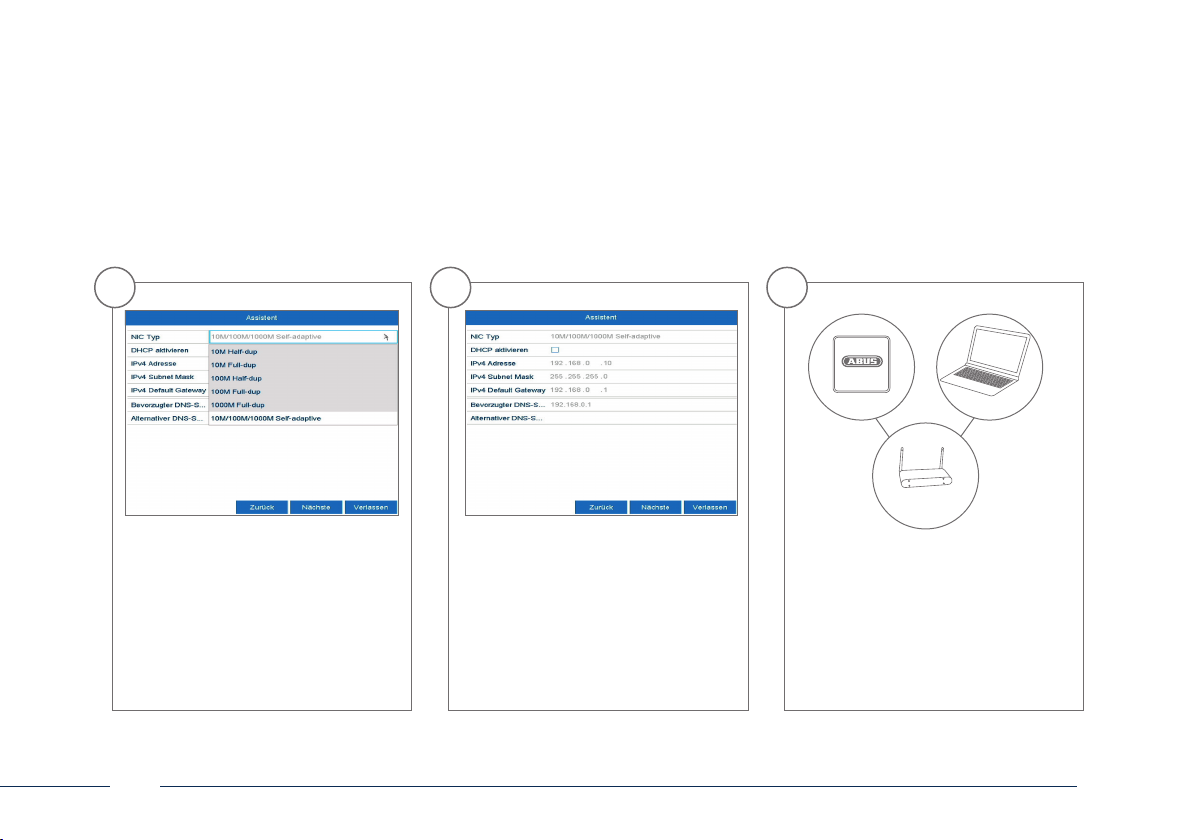

5
Möchten Sie, dass die Adressdaten
automatisch zugewiesen werden,
setzen Sie ein Häkchen bei DHCP. Die
Adressen werden dann automatisch
vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall
weiter zu Punkt 11.
6
Falls Ihr Router die Adressdaten nicht
automatisch zuweist, geben Sie die
Daten in den folgenden Schritten ein.
Die Graphik illustriert beispielha
die anschließenden Geräte mit den
dazugehörigen IP-Adressen.
192.168.0.1
192.168.0.25192.168.0.20
4
Verbindungsgeschwindigkeit bei „NIC
Typ“ manuell einstellen. Voreingestellt
und empfohlen ist die automatische
Erkennung (Self adaptive).

17
Deutsch
7
Die IP-Adresse muss dem Standard
Gateway-Wert in den ersten drei
Stellen entsprechen. Die letzte Stelle
bezeichnet die durch das Standard
Gateway angesprochenen Geräte und
wird für jedes Gerät einzeln festgelegt.
Wählen Sie für den Rekorder z. B. 64,
also xxx.xxx.xxx.64.
8
Die Subnetzmaske ist ein
Netzwerksegment, in dem IP-Adressen
mit der gleichen Netzwerkadresse
benutzt werden. Der Standardwert ist
hier meist 255.255.255.0. Um den Wert
für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk
angeschlossenen Windows-PC.
9
Tragen Sie hier die IP-Adresse Ihres
Routers ein. Sie können die Adresse
mittels “cmd“ und dem Befehl
“ipconfig” auf Ihrem Windows PC
ermitteln.

18
Deutsch
11
Hier können Sie Ihre Ports verwalten
und bei Bedarf ändern. Wir
empfehlen Ihnen die Standardwerte
beizubehalten.
12
Wenn Sie einen Fernzugri einrichten
wollen, setzen Sie ein Häkchen im
Feld DDNS. Wählen Sie nachfolgend
Ihren DDNS Typen über das Eingabefeld
aus.
10
Der DNS Server “übersetzt” eine
Internetadresse in eine IP-Adresse.
Tragen Sie bei Bevorzugter DNS Server
den Wert des Standard-Gateway ein.

19
Deutsch
13

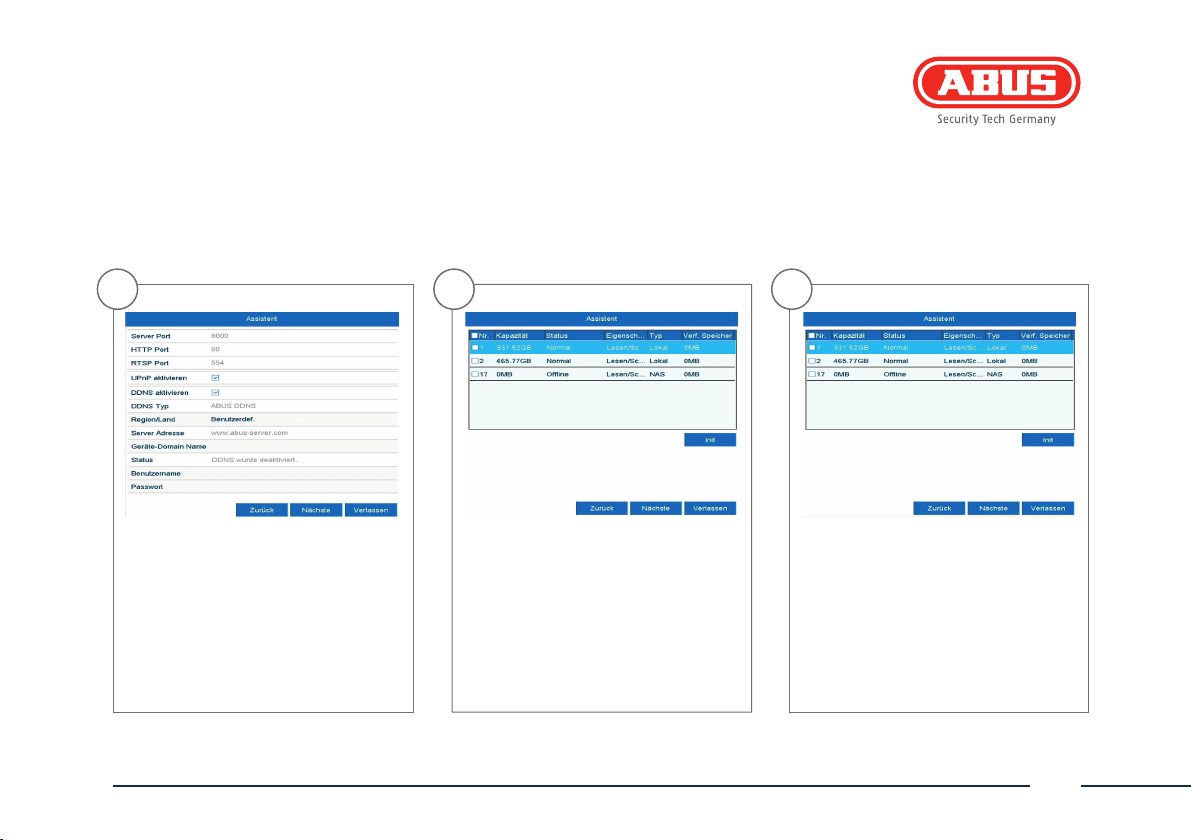

Hinterlegen Sie anschließend die
Serveradresse sowie den
Geräte-Domain Name,
Benutzername und Passwort.
Wechseln sie zum Nächsten Screen mit
„Nächste“.
14
Die installierte Festplatte muss vor der
Benutzung initialisiert werden. Wählen
Sie die zu initialisierende Festplatte
aus.
15
Kl icken Sie Init und bestätigen Sie die
erfolgreiche Initialisierung mit OK.
Wechseln Sie zum nächsten Screen mit
„Nächste“ .

20
Deutsch
17
Nachfolgend nden Sie alle
kompatiblen Netzwerkkameras.
Wählen Sie anhand der Checkbox
die gewünschten Netzwerkkameras
aus und klicken Sie auf hinzufügen.
Wechseln Sie zum nächsten Screen mit
„Nächste“.
18
Wählen Sie die Aufzeichnungsart aus.
Sie können Zwischen „Dauer“ und
„Bewegungserkennung wählen.
Beenden Sie den
Einrichtungsassistenten mit „OK“
16
Klicken Sie auf „Suchen“ um nach
vorhandenen Netzwerkkameras im
Netzwerk zu suchen.
