6
Deutsch
• 6-Kanal-Rekorder
• Netzteil inkl. EU-, UK- und
AU-Kaltgerätekabel
• USB Maus
• Quick Guide
• CD
Lieferumfang
Manual
EU, AU, UK
140527-Quick-Guide-TVVR36000-ER.indb 6 06.06.14 09:22

7
Deutsch
Warnhinweise
Betreiben und lagern Sie den Rekorder
und die Kamera nur unter den
vom Hersteller empfohlenen
Umgebungsbedingungen.
Achten Sie darauf, dass immer eine
ausreichende Belüung vorhanden ist.
Achten Sie auf eine unterbrechungs-
freie Stromversorgung.
Halten Sie starke Magnetfelder vom
Rekorder und der Kamera fern.
Halten Sie Flüssigkeiten
vom Rekorder fern.
Schalten Sie den Rekorder aus,
bevor Sie Peripheriegeräte
anschließen oder entfernen.
140527-Quick-Guide-TVVR36000-ER.indb 7 06.06.14 09:22

8
Deutsch
Anschlüsse
LAN
RJ45-Anschluss für eine
Netzwerkverbindung
RJ-45 Anschlüsse
Für den Anschluss von
IP-Kameras (PoE)
Audio OUT
Audioausgang Cinch
Audio IN
Audioeingang Cinch
HDMI
HDMI Monitoranschluss
USB
Anschluss für USB-Geräte
48 V
48 V Stromanschluss
VGA
VGA Monitoranschluss
140527-Quick-Guide-TVVR36000-ER.indb 8 06.06.14 09:22

9
Deutsch
Tipps zur Kamerainstallation
Versorgen Sie den Rekorder mit Spannung. Die blaue LED Bar auf der Oberseite des Rekorders signalisiert, dass das Gerät an ist. Sie
haben die Möglichkeit das Leuchten der LED Bar über das Menü auszuschalten.
opt. +
140527-Quick-Guide-TVVR36000-ER.indb 9 06.06.14 09:22

10
Deutsch
Hardwareinstallation

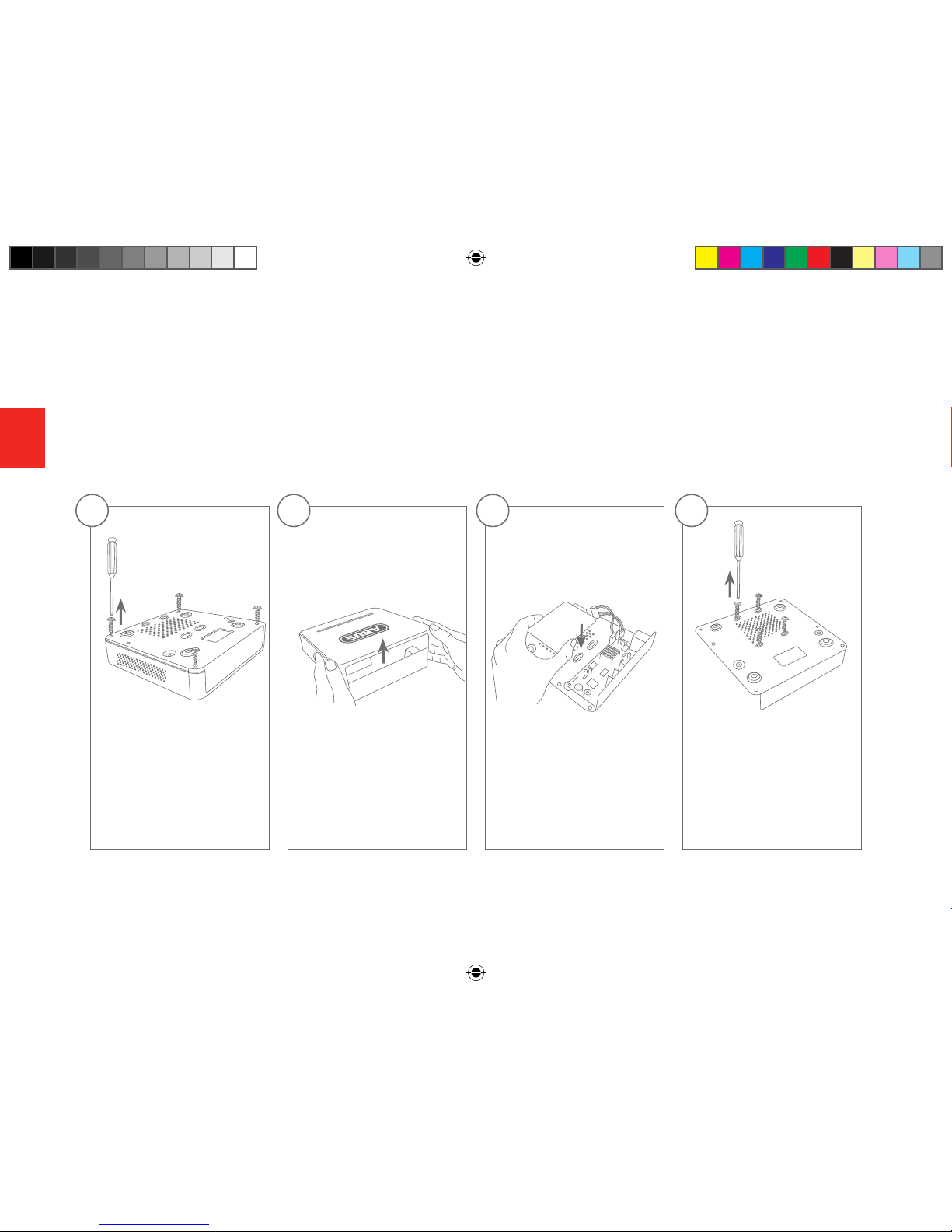

Lösen Sie die 4 Schrauben
auf der Unterseite des
Rekorders.
Önen Sie vorsichtig das Ge-
häuse.
Richten Sie die Festplatte auf
der Bodenplatte des Rekor-
ders aus.
Fixieren und Verschrauben
Sie die Festplatte auf der
Unterseite des Rekorders mit
den beiliegenden Schrauben.
1 3 42
140527-Quick-Guide-TVVR36000-ER.indb 10 06.06.14 09:22

11
Deutsch

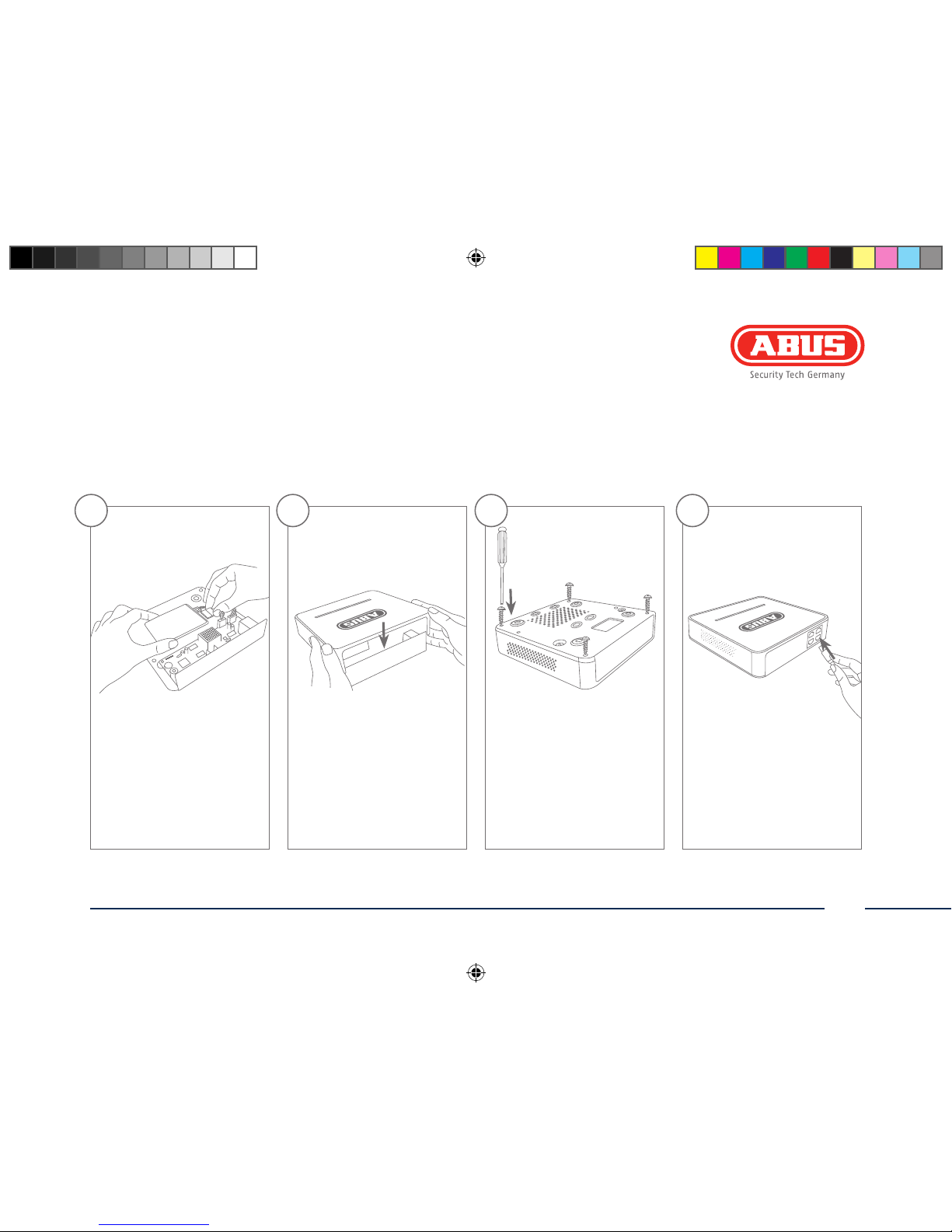

Stellen Sie die Verbindungen
zur Hauptplatine mit dem
Daten- (kleiner Stecker) und
Stromkabel (großer Stecker)
her.
Setzen Sie nun das Gehäuse
entlang der Führungsschiene
auf die Bodenplatte des
Rekorders.
Verschrauben Sie anschlie-
ßend das Gehäuse und
die Bodenplatte mit den 4
Schrauben.
Schließen Sie Ihre Kameras
an den Rekorder an.
5 6 7 8
140527-Quick-Guide-TVVR36000-ER.indb 11 06.06.14 09:22

12
Deutsch
Sowareeinrichtung

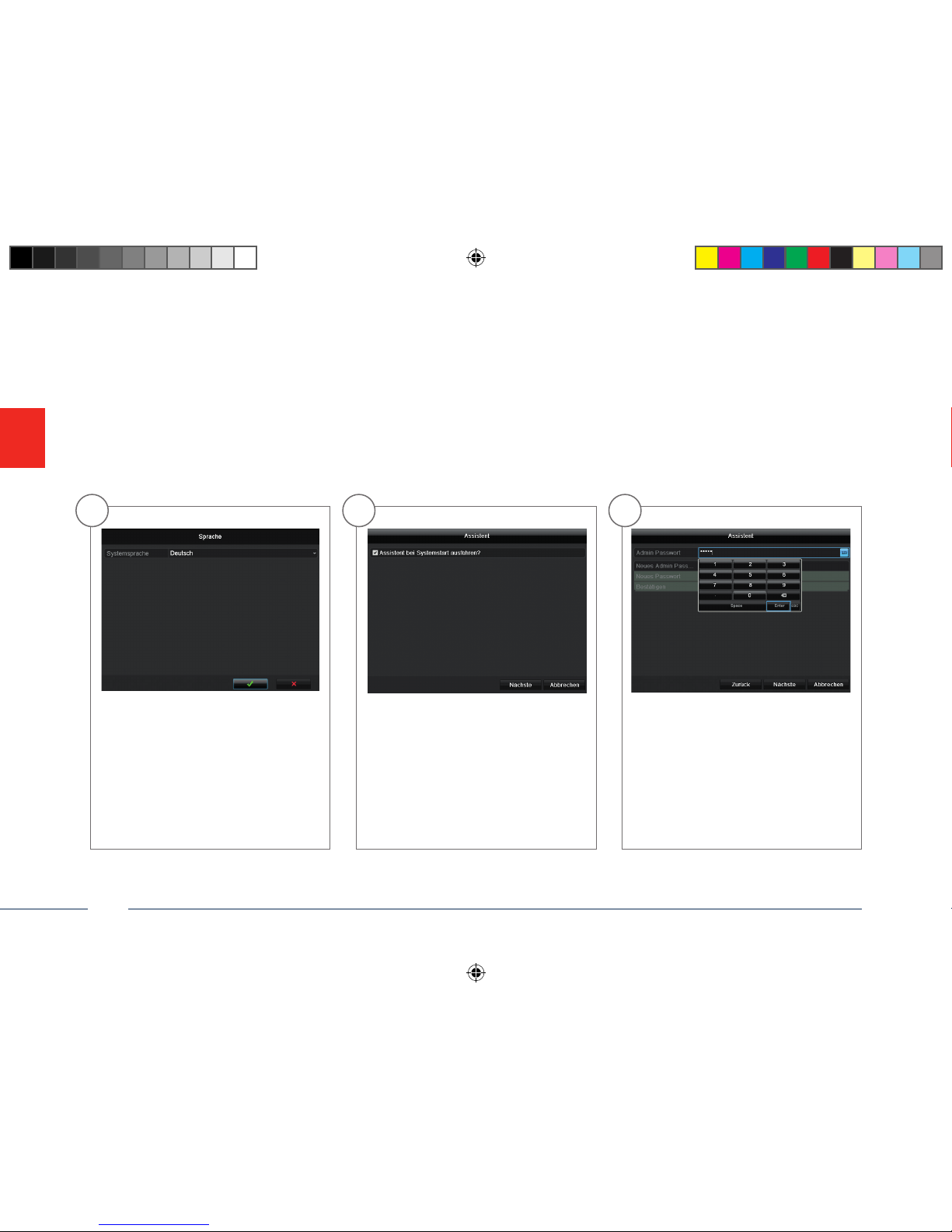

1 2 3
Wenn Sie das Häkchen deaktivieren,
wird der Einrichtungsassistent beim
nächsten Start nicht mehr automatisch
ausgeführt. Klicken Sie auf „Nächste“.
Wählen Sie die gewünschte Sprache
aus und klicken Sie auf „ü“.
Geben Sie in das Feld Admin Passwort
das Passwort 12345 ein. Bestätigen Sie
mit „Enter“.
140527-Quick-Guide-TVVR36000-ER.indb 12 06.06.14 09:22

13
Deutsch
4 5 6
Falls Sie das Passwort ändern möch-
ten, setzen Sie ein Häkchen bei „Neues
Admin Passwort“. Geben Sie das neue
Passwort in die Felder „Neues Pass-
wort“ und „Bestätigen“ ein. Notieren
Sie sich das neue Passwort und ver-
wahren Sie es an einem sicheren Ort.
Klicken Sie auf „Nächste“.

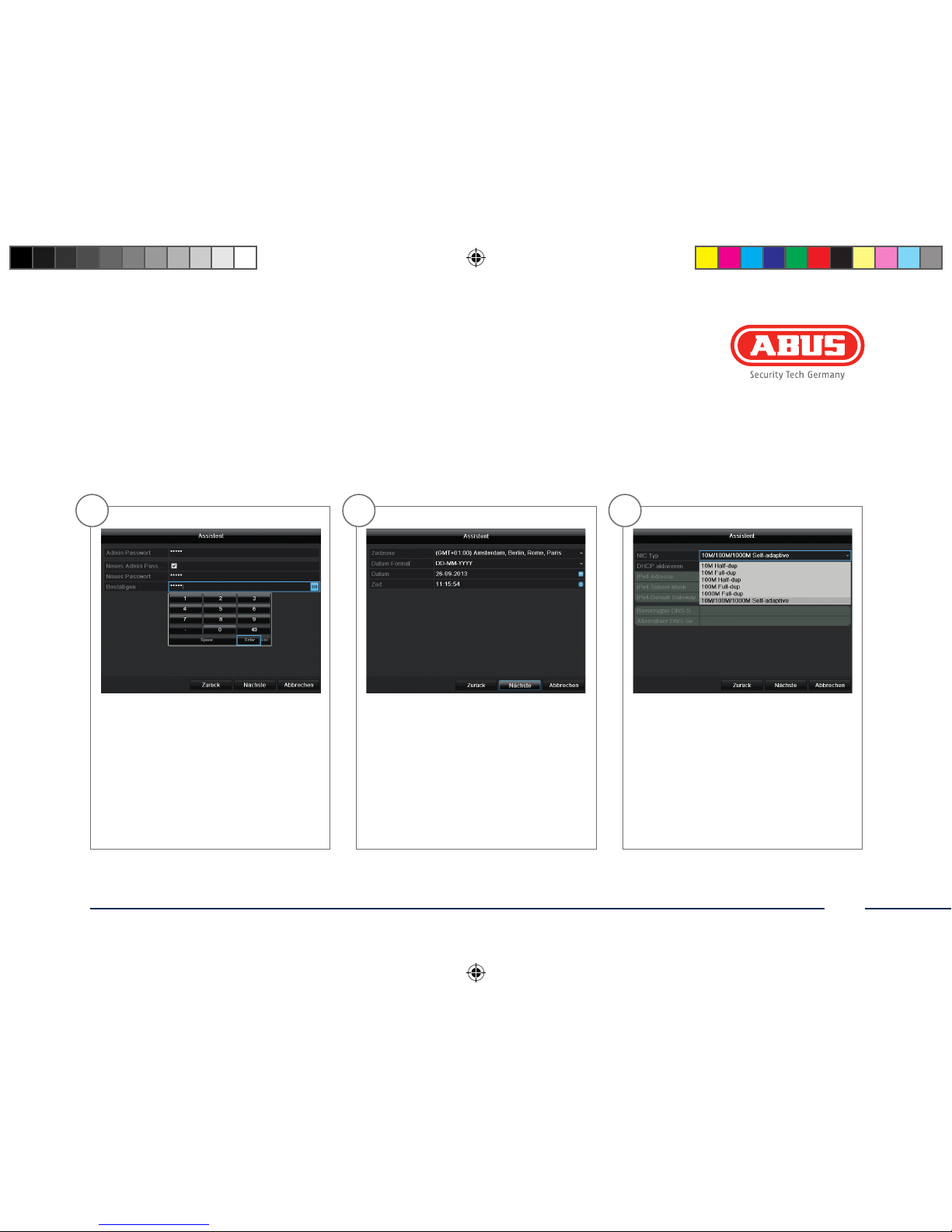

Legen Sie die Zeitzone, Datum / -format
und Systemzeit fest. Verlassen Sie den
Screen mit Klicken auf „Nächste“.
Verbindungsgeschwindigkeit bei `NIC
Typ` manuell einstellen. Voreingestellt
und empfohlen ist die automatische
Erkennung (Self adaptive).
140527-Quick-Guide-TVVR36000-ER.indb 13 06.06.14 09:22

14
Deutsch
7 8 9

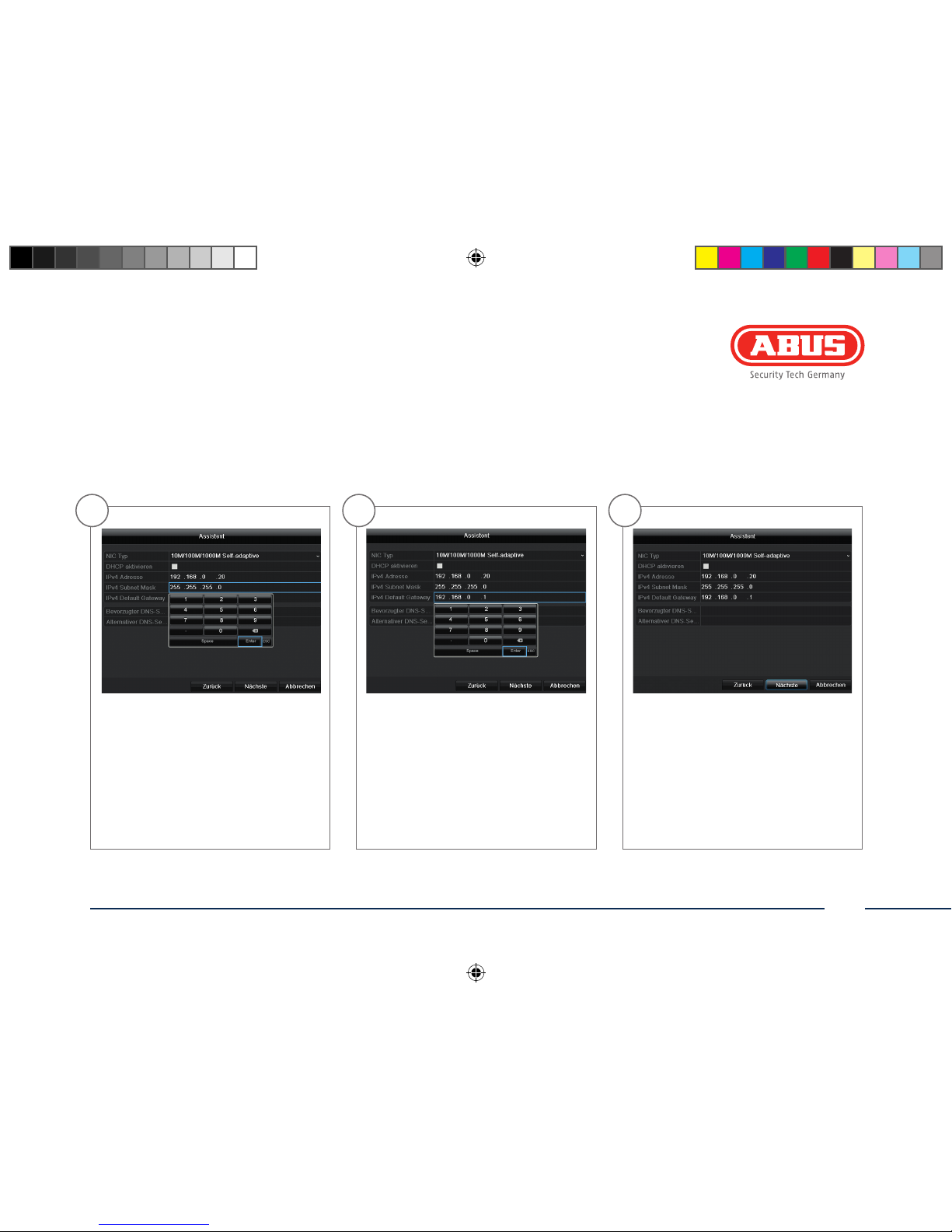

Falls Ihr Router die Adressdaten nicht
automatisch zuweist, geben Sie die
Daten in den folgenden Schritten ein.
Die Graphik illustriert beispielha die
anschließenden Geräte mit den dazu-
gehörigen IP-Adressen.
Möchten Sie, dass die Adressdaten
automatisch zugewiesen werden,
setzen Sie ein Häkchen bei DHCP. Die
Adressen werden dann automatisch
vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall
weiter zu Punkt 13.
Die IP-Adresse muss dem Standard
Gateway-Wert in den ersten drei
Stellen entsprechen. Die letzte Stel-
le bezeichnet die durch das Standard
Gateway angesprochenen Geräte und
wird für jedes Gerät einzeln festgelegt.
Wählen Sie für den Rekorder z.B. 64,
also xxx.xxx.xxx.64.
192.168.0.1
192.168.0.25192.168.0.20
140527-Quick-Guide-TVVR36000-ER.indb 14 06.06.14 09:22

15
Deutsch
10 11 12
Die Subnetzmaske ist ein Netzwerk-
segment, in dem IP-Adressen mit der
gleichen Netzwerkadresse benutzt
werden. Der Standardwert ist hier
meist 255.255.255.0. Um den Wert für
das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk
angeschlossenen Windows-PC.
Rufen Sie dort im Startmenü den Be-
fehl “Ausführen” auf. Geben Sie in das
neue Fenster “cmd” und in die an-
schließend geönete Eingabeauorde-
rung “ipcong” ein. Übernehmen Sie
den Wert des Standardgateway.
Der DNS Server “übersetzt” eine
Internetadresse in eine IP-Adresse.
Tragen Sie bei Bevorzugter DNS Server
den Wert des Standard-Gateway ein.
140527-Quick-Guide-TVVR36000-ER.indb 15 06.06.14 09:22

16
Deutsch
13 14 15

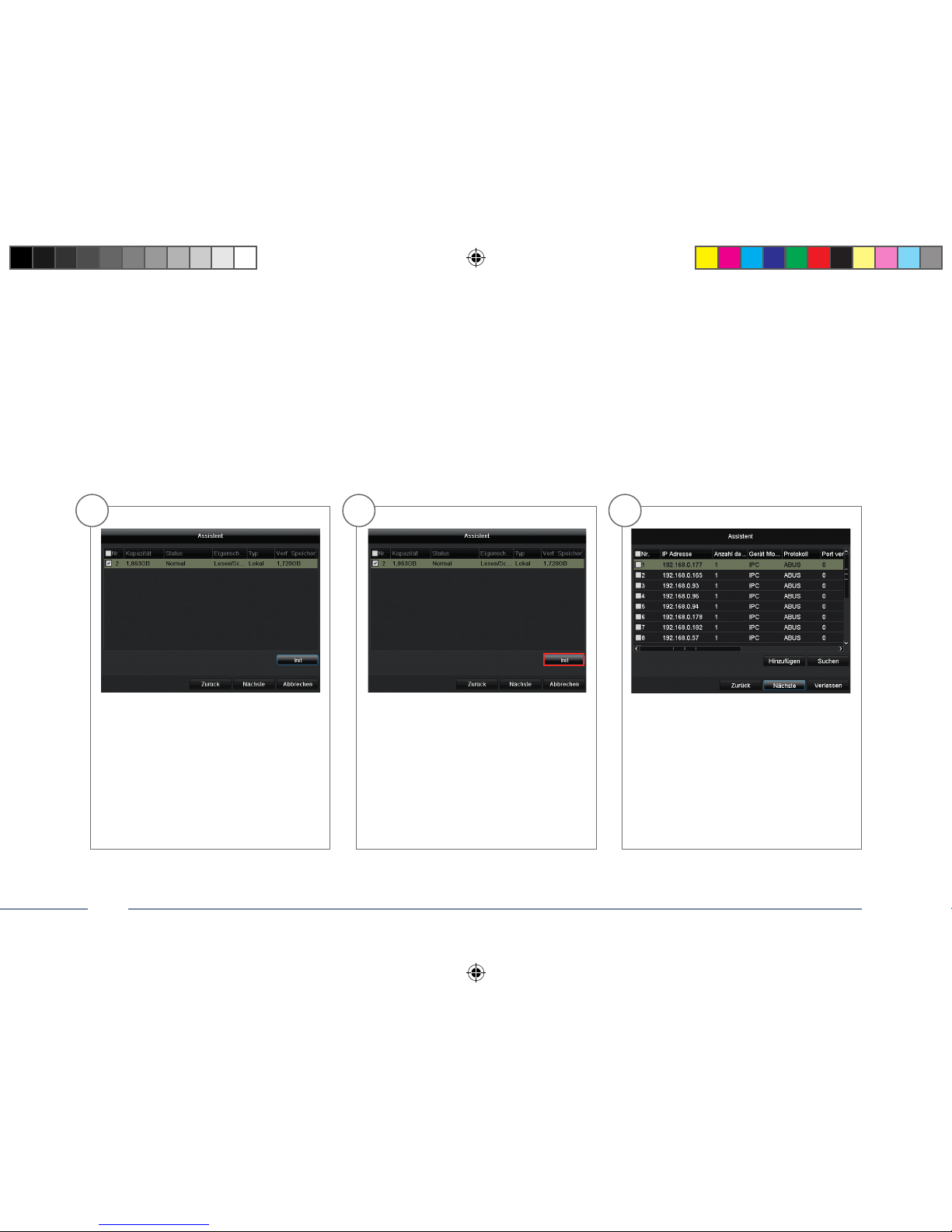

Die installierte Festplatte muss vor der
Benutzung initialisiert werden. Wäh-
len Sie die zu initialisierende Festplat-
te aus.
Klicken Sie auf „Suchen“ um nach vor-
handenen Netzwerkkameras im Netz-
werk zu suchen.
Klicken Sie Init und bestätigen Sie die
erfolgreiche Initialisierung mit OK.
Wechseln Sie zum nächsten Screen mit
„Nächste“.
140527-Quick-Guide-TVVR36000-ER.indb 16 06.06.14 09:22

17
Deutsch

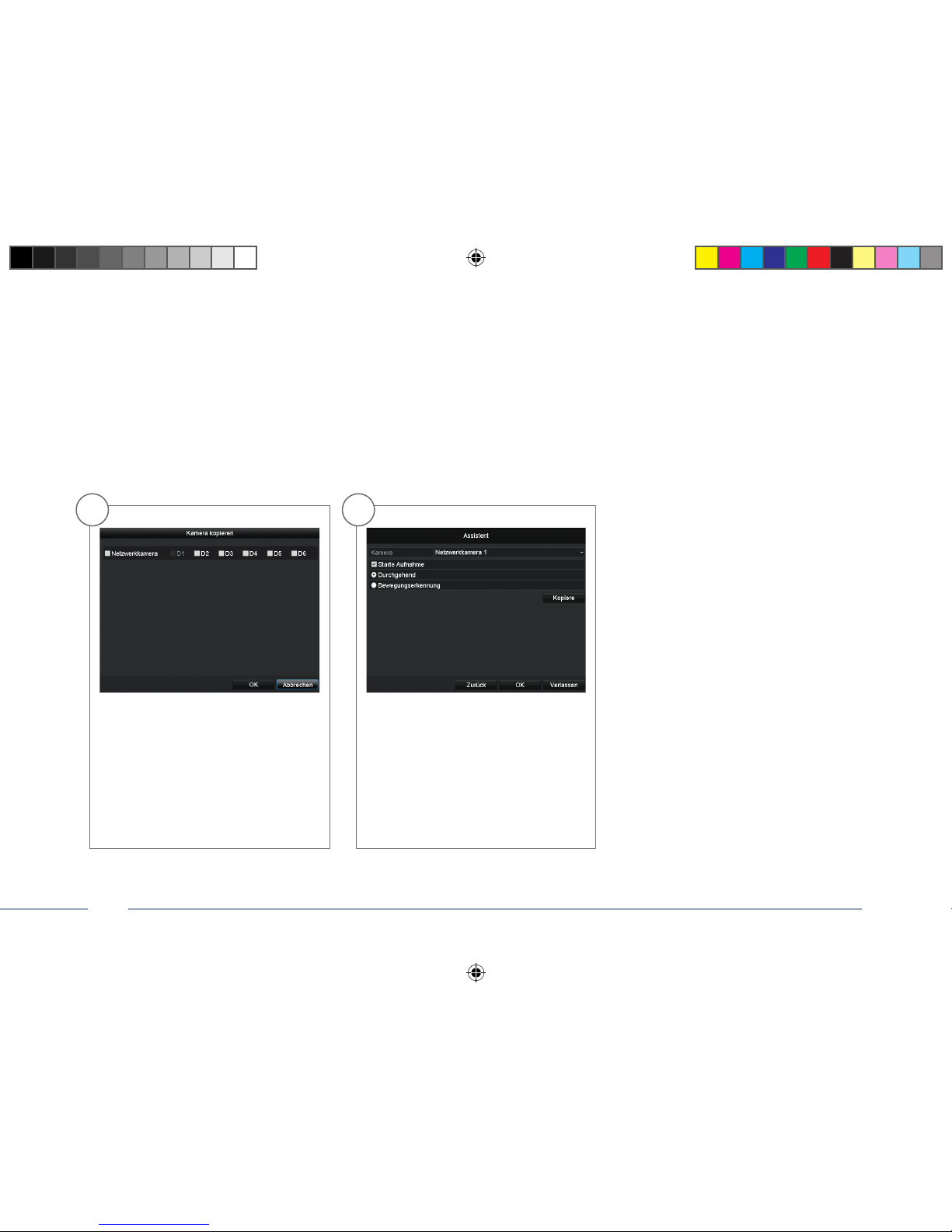

Um die Aufnahme zu aktivieren, müs-
sen Sie auf die Checkbox bei „Starte
Aufnahme“ klicken. Wählen Sie aus,
ob dauerha (Dauer) oder nur bei
Bildveränderung (Bewegungserken-
nung) aufgezeichnet werden soll.
16 17 18
Nachfolgend nden Sie alle kompa-
tiblen Netzwerkkameras. Wählen Sie
anhand der Checkbox die gewünsch-
ten Netzwerkkameras aus und klicken
Sie auf hinzufügen. Wechseln Sie zum
nächsten Screen mit „Nächste“.
Wählen Sie in dem Dropdown-Menü
die Kamera aus, mit welchem Kanal Sie
aufnehmen wollen. Beachten Sie bit-
te, dass die Zeitpläne im Rekorderme-
nü deniert werden müssen. Näheres
hierzu nden Sie im Benutzerhand-
buch .
140527-Quick-Guide-TVVR36000-ER.indb 17 06.06.14 09:22

18
Deutsch
19 20
Zum Übernehmen der Aufzeichnungs-
einstellung auf eine oder mehrere Ka-
merakanäle klicken Sie auf „Kopiere“.
Wählen Sie die Checkbox des gewünsch-
ten Kamerakanals aus und klicken Sie
auf „OK“. Die Einstellungen wurden
nun für diesen Kamerakanal kopiert.
Klicken Sie auf „OK“ um die Ersteinrich-
tung abzuschließen.
140527-Quick-Guide-TVVR36000-ER.indb 18 06.06.14 09:23

140527-Quick-Guide-TVVR36000-ER.indb 19 06.06.14 09:23

Dear customers,
Thank you for purchasing this product.
This product complies with current domestic and Euro-
pean regulations.
Conformityhas been proven, and all related certications
are available from the manufacturer on request (ABUS
Security-Center GmbH & Co. KG, Linker Kreuthweg 5,
86444 Ang, Germany).
To maintain this status and to guarantee safe operation,
it is your obligation to observe these operating instruc-
tions! Read the entire operating manual carefully before
putting the product into operation. Pay attention to all
operating and safety information! All company names
and product descriptions are trademarks of the corres-
ponding owner. All rights reserved.
If you have any questions, please contact your specialist
dealer.
140527-Quick-Guide-TVVR36000-ER.indb 20 06.06.14 09:23
