3
Deutsch
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechen-
den Erklärungen und Unterlagen sind beim Hersteller
hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker
Kreuthweg 5, 86444 Ang, Germany.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-
nahme des Produkts die komplette Bedienungsanlei-
tung, beachten Sie alle Bedienungs- und Sicherheits-
hinweise!
Alle enthaltenen Firmennamen und Produktbezeich-
nungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an
Ihren Fachhandelspartner!
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 3 03.03.16 13:35

4
Deutsch
Deutsch
Lieferumfang ......................... 6
Warnhinweise ......................... 7
Übersicht: Netzwerk Videorekorder ......................... 8
Übersicht: Außen-Domekamera ......................... 9
Übersicht: Außenkamera ......................... 10
Tipps zur Kamerainstallation ......................... 11
Sowareeinrichtung ......................... 12
Hardwareinstallation ......................... 19
English
Warnings ......................... 25
Scope of delivery ......................... 26
Overview: Network recorder ......................... 27
Overview: Outdoor dome camera ......................... 28
Overview: Outdoor camera ......................... 29
Tips for camera installation ......................... 30
Soware Set-up ......................... 31
Hardware installation ......................... 38
Français
Avertissements ......................... 43
Étendue de la livraison ......................... 44
Connexions : Enregistreur réseau ......................... 45
Connexions : Caméra dôme extérieures ......................... 46
Connexions : Caméra extérieures ......................... 47
Conseils pour l’installation de la caméra ......................... 48
Installation – Logiciel ......................... 49
Installation matérielle ......................... 56
Nederlands
Waarschuwingen ......................... 61
Leveringsomvang ......................... 62
Overzicht: Netwerkrecorder ......................... 63
Overzicht: Buitendomecamera ......................... 64
Overzicht: buitencamera ......................... 65
Tips voor de camera-installatie ......................... 66
Soware - congureren ......................... 67
Hardware-installatie ......................... 74
Dansk
Advarselshenvisninger ......................... 79
Leveringsomfang ......................... 80
Oversigt: Netværksoptager ......................... 81
Oversigt: Udendørs domekameraer ......................... 82
Oversigt: Udendørskameraer ......................... 83
Tips vedrørende kamerainstallation ......................... 84
Soware – Indstilling ......................... 85
Hardwareinstallation ......................... 92
Svensk
Viktiga varningsanvisningar ......................... 97
Leveransomfång ......................... 98
Anslutningar: Nätverksinspelare ......................... 99
Översikt: Utomhusdomekameror ......................... 100
Översikt: Utomhuskameror ......................... 101
Tips för kamerainstallation ......................... 102
Inställning av Programvara ......................... 103
Installation av hårdvara ......................... 110
Inhaltsverzeichnis
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 4 03.03.16 13:35

5
Deutsch
Polski
Wskazówki ostrzegawcze ......................... 115
Zakres dostawy ......................... 116
Pregląd: Nagrywarka sieciowa ......................... 117
Przegląd: Kamery kopułkowe ......................... 118
Przegląd: Kamery zewnętrzne ......................... 119
Wskazówki dotyczące instalacji kamery ......................... 120
Konguracja - Oprogramowania ......................... 121
Instalacja sprzętu ......................... 128
Italiano
Avvertenze importanti ......................... 133
Dotazione ......................... 134
Collegamenti: registratore di rete ......................... 135
Panoramica: telecamera Dome per esterni ......................... 136
Panoramica: telecamera per esterni ......................... 137
Consigli per l’installazione della videocamera ......................... 138
Congurazione del Soware ......................... 139
Installazione dell’hardware ......................... 146
Español
Advertencias ......................... 151
Volumen de entrega ......................... 152
Vista general: Grabadora de red ......................... 153
Vista general: Cámara dome para exteriores ......................... 154
Vista general: Cámara para exteriores ......................... 155
Consejos para la instalación de la cámara ......................... 156
Conguración del Soware ......................... 157
Instalación del hardware ......................... 164
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 5 03.03.16 13:35

6
Deutsch
• 4 Kanal Netzwerk Videorekorder
• 2 x WLAN HD 720p Außen Dome Kamera |
WLAN HD 720p Außen Kamera
• 3 x Netzteil inkl. EU-, UK- und AU-Kaltgerätekabel
• 1 x 1 m LAN-Kabel
2 x 18 m LAN-Kabel
• USB Maus
• Befestigungsmaterial
• Festverbaute HDD
• Quick Guide
• CD
Lieferumfang
Manual
EU, AU, UK EU, AU, UK
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 6 03.03.16 13:35

7
Deutsch
Warnhinweise
Betreiben und lagern Sie den Rekorder
und die Kamera nur unter den
vom Hersteller empfohlenen
Umgebungsbedingungen.
Achten Sie darauf, dass immer eine
ausreichende Belüung vorhanden ist.
Achten Sie auf eine unterbrechungs-
freie Stromversorgung.
Halten Sie starke Magnetfelder vom
Rekorder und der Kamera fern.
Halten Sie Flüssigkeiten
vom Rekorder fern.
Achten Sie darauf, dass die Netzwerk-
kamera sicher montiert ist.
Betreiben Sie die Netzwerkkamera nur
mit einer geeigneten Spannungsquelle.
Führen Sie keine Gegenstände
in die Kamera (z.B. Nadeln).
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 7 03.03.16 13:35

8
Deutsch
Übersicht: Netzwerk Videorekorder
LAN
RJ45-Anschluss für eine
Netzwerkverbindung
RJ-45 Anschlüsse
Für den Anschluss von
IP-Kameras (PoE)
Audio OUT
Audioausgang Cinch
Audio IN
Audioeingang Cinch
HDMI
HDMI Monitoranschluss
USB
Anschluss für USB-Geräte
48 V
48 V Stromanschluss
VGA
VGA Monitoranschluss
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 8 03.03.16 13:35

9
Deutsch
Übersicht: Außen-Domekamera

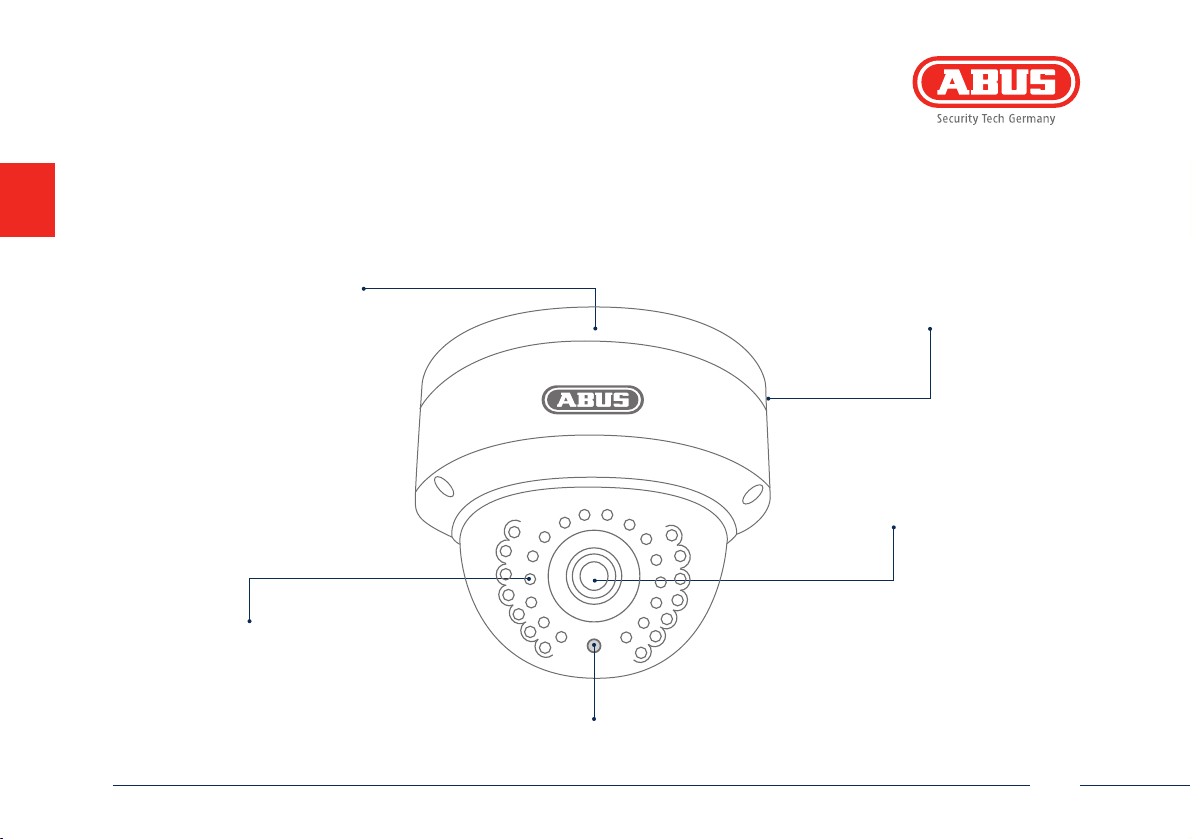

Bodenplatte
Objektiv
Innenliegender microSD Kartenslot & WPS-/Reset-Taste
(beim Kamera-Reset für ca. 30 Sekunden gedrückt halten)
IR-LEDs
Lichtsensor für Tag/Nacht-Umschaltung
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 9 03.03.16 13:35

10
Deutsch
Übersicht: Außenkamera

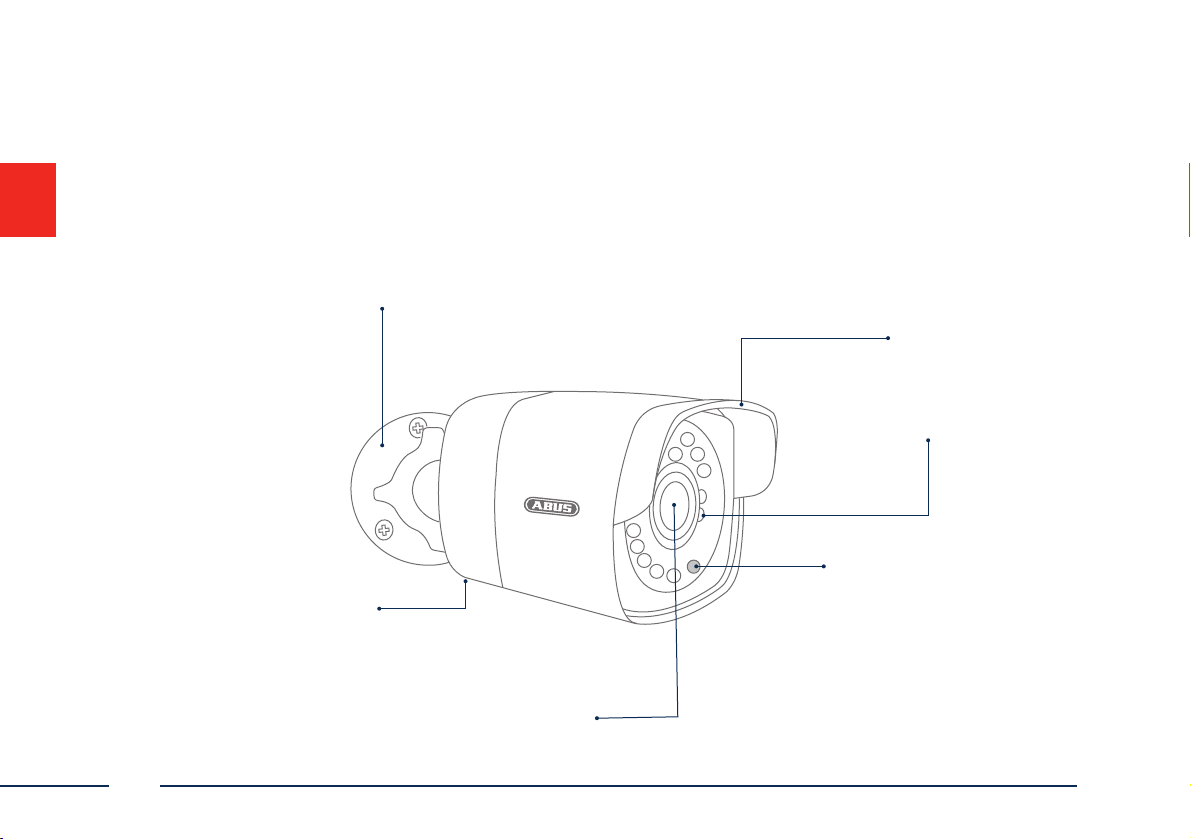

Sonnendach
Kamerahalter
IR-LEDs
Objektiv
Lichtsensor für Tag-/Nacht-Umschaltung
Abgedeckter microSD Kartenslot &
WPS-/Reset-Taste
(beim Kamera-Reset für
ca. 30 Sekunden gedrückt halten)
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 10 03.03.16 13:35

11
Deutsch
Tipps zur Kamerainstallation
Versorgen Sie den Rekorder mit Spannung. Die blaue LED Bar auf der Oberseite des Rekorders signalisiert, dass das Gerät an ist.
Sie haben die Möglichkeit das Leuchten der LED Bar über das Menü auszuschalten.
opt. +
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 11 03.03.16 13:35

12
Deutsch
Sowareeinrichtung
1 2 3
Wenn Sie das Häkchen deaktivieren,
wird der Einrichtungsassistent beim
nächsten Start nicht mehr automatisch
ausgeführt. Klicken Sie auf „Nächste“.

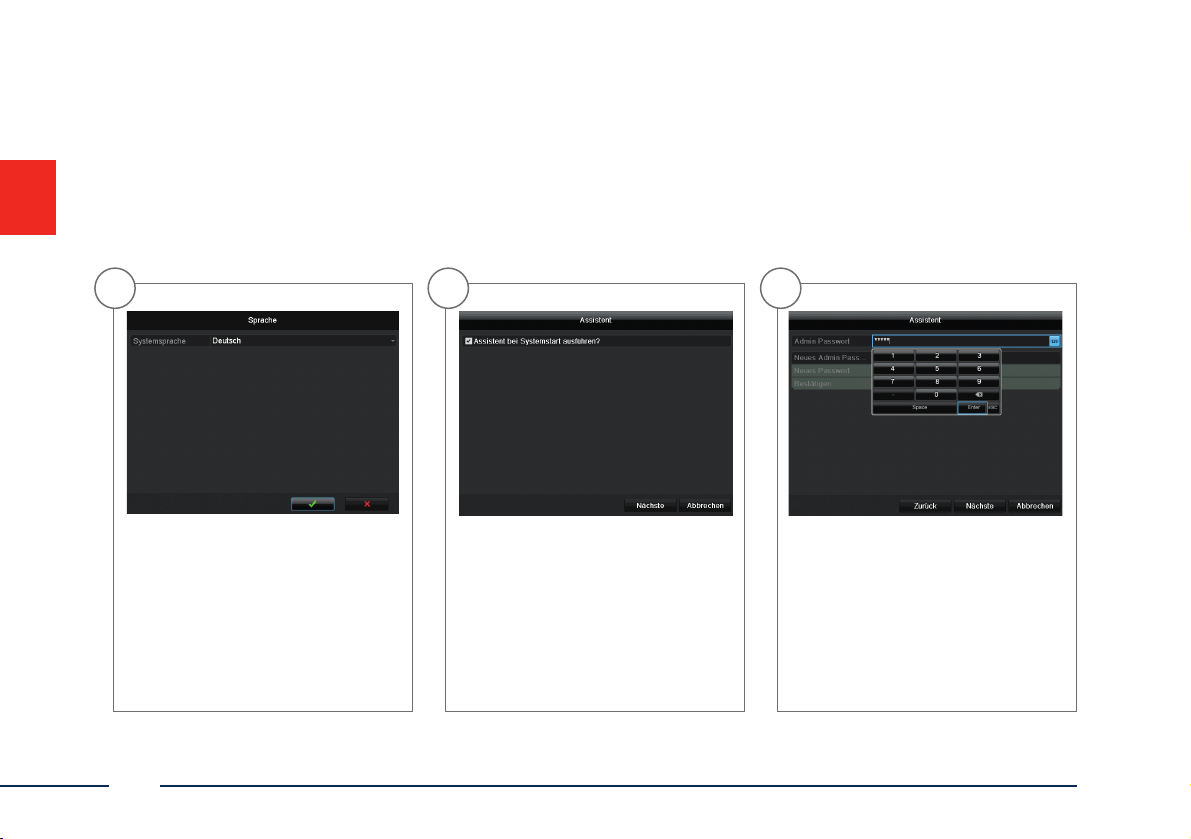

Wählen Sie die gewünschte Sprache
aus und klicken Sie auf „ü“.
Geben Sie in das Feld Admin Passwort
das Passwort 12345 ein. Bestätigen Sie
mit „Enter“.
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 12 03.03.16 13:35

13
Deutsch
4 5 6
Falls Sie das Passwort ändern möch-
ten, setzen Sie ein Häkchen bei „Neues
Admin Passwort“. Geben Sie das neue
Passwort in die Felder „Neues Pass-
wort“ und „Bestätigen“ ein. Notieren
Sie sich das neue Passwort und ver-
wahren Sie es an einem sicheren Ort.
Klicken Sie auf „Nächste“.
Legen Sie die Zeitzone, Datum / -format
und Systemzeit fest. Verlassen Sie den
Screen mit Klicken auf „Nächste“.
Verbindungsgeschwindigkeit bei `NIC
Typ` manuell einstellen. Voreingestellt
und empfohlen ist die automatische
Erkennung (Self adaptive).
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 13 03.03.16 13:35

14
Deutsch
7 8 9

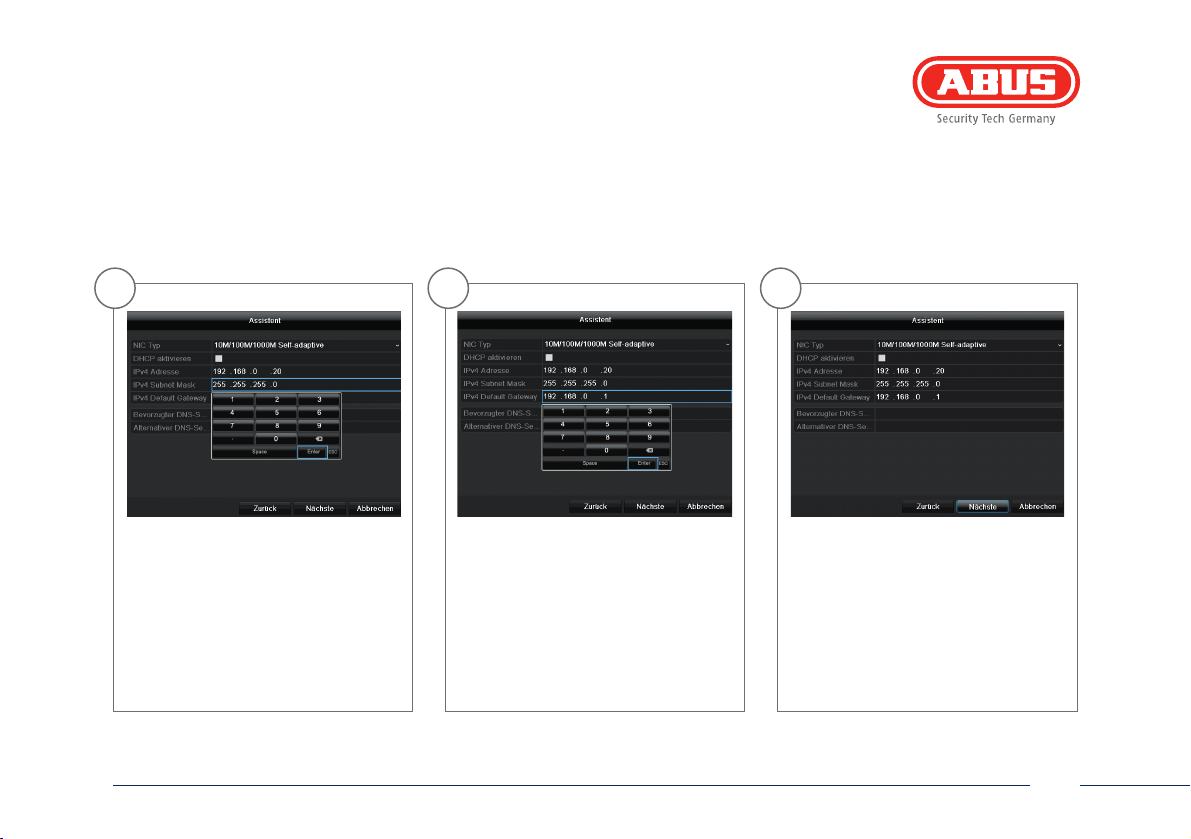

Falls Ihr Router die Adressdaten nicht
automatisch zuweist, geben Sie die
Daten in den folgenden Schritten ein.
Die Graphik illustriert beispielha die
anschließenden Geräte mit den dazu-
gehörigen IP-Adressen.
Möchten Sie, dass die Adressdaten
automatisch zugewiesen werden,
setzen Sie ein Häkchen bei DHCP. Die
Adressen werden dann automatisch
vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall
weiter zu Punkt 13.
Die IP-Adresse muss dem Standard
Gateway-Wert in den ersten drei
Stellen entsprechen. Die letzte Stel-
le bezeichnet die durch das Standard
Gateway angesprochenen Geräte und
wird für jedes Gerät einzeln festgelegt.
Wählen Sie für den Rekorder z.B. 64,
also xxx.xxx.xxx.64.
192.168.0.1
192.168.0.25192.168.0.20
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 14 03.03.16 13:35

15
Deutsch
10 11 12
Die Subnetzmaske ist ein Netzwerk-
segment, in dem IP-Adressen mit der
gleichen Netzwerkadresse benutzt
werden. Der Standardwert ist hier
meist 255.255.255.0. Um den Wert für
das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk
angeschlossenen Windows-PC.
Rufen Sie dort im Startmenü den Be-
fehl “Ausführen” auf. Geben Sie in das
neue Fenster “cmd” und in die an-
schließend geönete Eingabeauorde-
rung “ipcong” ein. Übernehmen Sie
den Wert des Standardgateway.
Der DNS Server “übersetzt” eine
Internetadresse in eine IP-Adresse.
Tragen Sie bei Bevorzugter DNS Server
den Wert des Standard-Gateway ein.
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 15 03.03.16 13:36

16
Deutsch
13 14 15
Die installierte Festplatte muss vor der
Benutzung initialisiert werden. Wäh-
len Sie die zu initialisierende Festplat-
te aus.

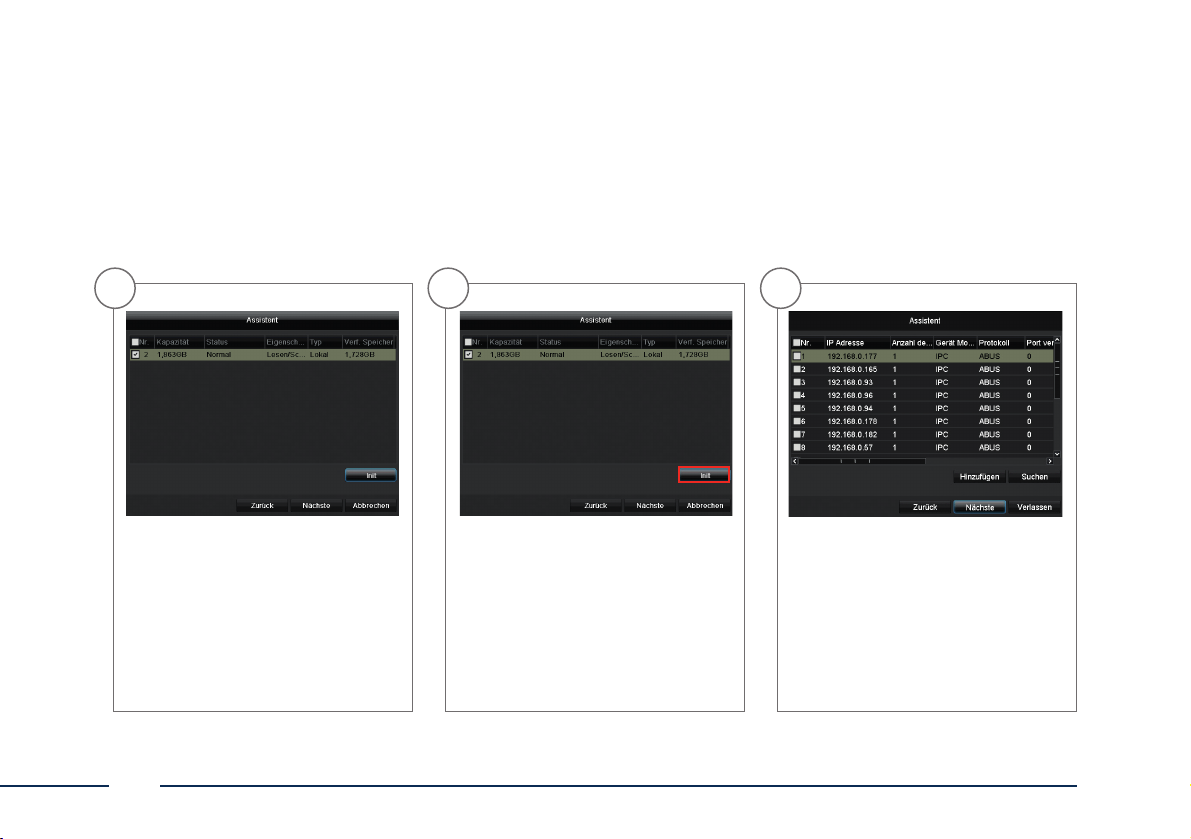

Klicken Sie auf „Suchen“ um nach vor-
handenen Netzwerkkameras im Netz-
werk zu suchen.
Klicken Sie Init und bestätigen Sie die
erfolgreiche Initialisierung mit OK.
Wechseln Sie zum nächsten Screen mit
„Nächste“.
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 16 03.03.16 13:36

17
Deutsch

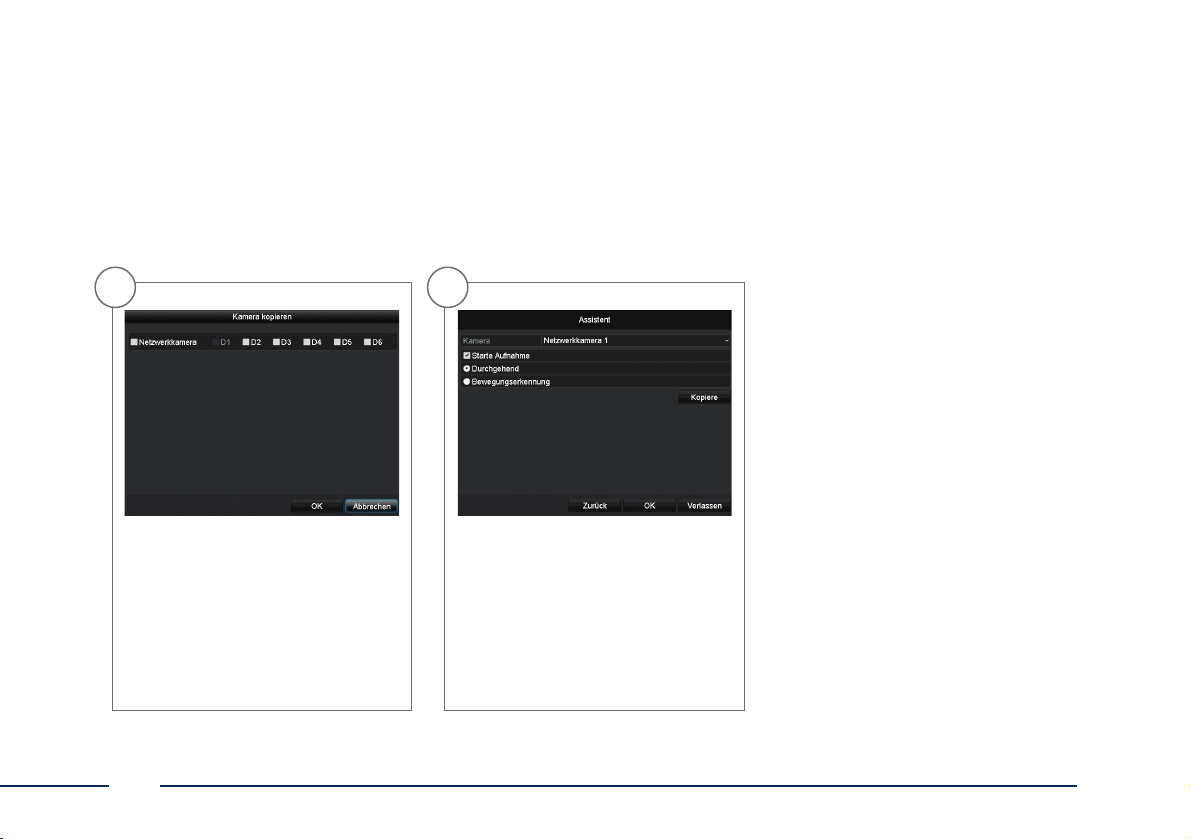

Um die Aufnahme zu aktivieren, müs-
sen Sie auf die Checkbox bei „Starte
Aufnahme“ klicken. Wählen Sie aus,
ob dauerha (Dauer) oder nur bei
Bildveränderung (Bewegungserken-
nung) aufgezeichnet werden soll.
16 17 18
Nachfolgend nden Sie alle kompa-
tiblen Netzwerkkameras. Wählen Sie
anhand der Checkbox die gewünsch-
ten Netzwerkkameras aus und klicken
Sie auf hinzufügen. Wechseln Sie zum
nächsten Screen mit „Nächste“.
Wählen Sie in dem Dropdown-Menü
die Kamera aus, mit welchem Kanal Sie
aufnehmen wollen. Beachten Sie bit-
te, dass die Zeitpläne im Rekorderme-
nü deniert werden müssen. Näheres
hierzu nden Sie im Benutzerhand-
buch .
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 17 03.03.16 13:36

18
Deutsch
19 20
Zum Übernehmen der Aufzeichnungs-
einstellung auf eine oder mehrere Ka-
merakanäle klicken Sie auf „Kopiere“.
Wählen Sie die Checkbox des gewünsch-
ten Kamerakanals aus und klicken Sie
auf „OK“. Die Einstellungen wurden
nun für diesen Kamerakanal kopiert.
Klicken Sie auf „OK“ um die Ersteinrich-
tung abzuschließen.
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 18 03.03.16 13:36

1 2
Hardwareinstallation
19
Deutsch
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 19 03.03.16 13:36

20
Deutsch
1 2
160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 20 03.03.16 13:36
