Table of Contents
List of Lan
g
ua
g
es

1
WMM-3000AP English
English
Declaration of Conformity
We, Manufacturer/Importer
OvisLink Corp.
5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan
Declare that the product
MIMO 802.11g Wireless Access Point
AirLive WMM-3000AP
is in conformity with
In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive
Clause Description
■EN 300 328 v1.6.1 (2004) Electromagnetic compatibility and Radio spectrum Matters (ERM); wideband transmission equipment operating in the
2.4GHz ISM ban and using spread spectrum modulation techniques; Part 1：technical Characteristics and test
ConditionsPart2：Harmonized EN covering essential requirements under article 3.2 of the R&TTE Directive
■EN 301 489-1 V1.4.1 (2002) Electromagnetic compatibility and Radio spectrum Matters (ERM); Electromagnetic compatibility(EMC) standard
■EN 301 489-17 V1.2.1 (2002) for radio equipment and services; Part 17：Specific conditions for wideband data and HIPERLAN equipment
■ EN 50385:2002 Product standard to demonstrate the Compliance of radio base stations and Fixed terminal stations for wireless
Telecommunication system with the Basic restrictions or the reference levels related to human exposure to radio
Frequency electromagnetic fields ( 110 Mhz – 40 GHz ) - General public
■EN 60950-1:2001 Safety for information technology equipment including electrical business equipment
■CEmarking
Manufacturer/Importer
Signature： ______________
Name ： Albert Yeh____
Position/ Title : Vice President
Date： 2006/8/1_____

2 WMM-3000AP
English
Note on the FCC standard
This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment generates uses and may radiate radio
frequency energy, and if not installed in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is probable this equipment will cause
harmful interference, in which case the user will be required to try to correct this interference using his own
means.
Note on CE Marking
This is a Class B product. In a residential area this product may cause radio interference, in which case the user
can be required to take the appropriate measures. OvisLink Corp. hereby declares that AirLive WMM-3000AP
meets the basic requisites of directive 99/05/CE, and is therefore liable for the accuracy of these data:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Warranties
This product has undergone various quality controls to ensure proper operation.
This product is covered by a two-year warranty for countries inside European Union. For other countries, the
warranty period is one year only. In the event of any manufacturing fault or breakdown, it will be repaired by
OvisLink Corp. Please contact your supplier for details on the procedure to follow. This warranty shall not be
applicable in the event of damage caused by improper use of the product, accidents, faulty handling or
manipulation nor any future incompatibility with third party products.
English

3
WMM-3000AP English
English
Basic Information
Default Setting:
IP Address: 192.168.1.254
Subnet Mask: 255.255.255.0
Login: admin
Password: airlive
Wireless Model:
SSID: airlive
Channel: 11

Port Layout
Port Description
PWR Power inlet
Port 1 - 4 The ports where you will connect networked computers and
other devices

4 WMM-3000AP
English
English
LED Indicators
LED Function Color Status Description
POWER Power indication Green On Power is being applied to this product.
Status System status Green Blinking Status is flashed once per second to indicate system
is alive.
W. LAN Wireless activity Green Blinking The WAN port is sending or receiving data.
Link/Act 1~4 Link status Green
Blinking Sending or receiving data via wireless
On An active station is connected to the corresponding
LAN port.
10/100 Link Rate Green Blinking The corresponding LAN port is sending or receiving data.
Reset Reset Buttom
On Data is transmitting in 100Mbps on the corresponding
LAN port.
To reset system settings to factory defaults


5
WMM-3000AP English
English

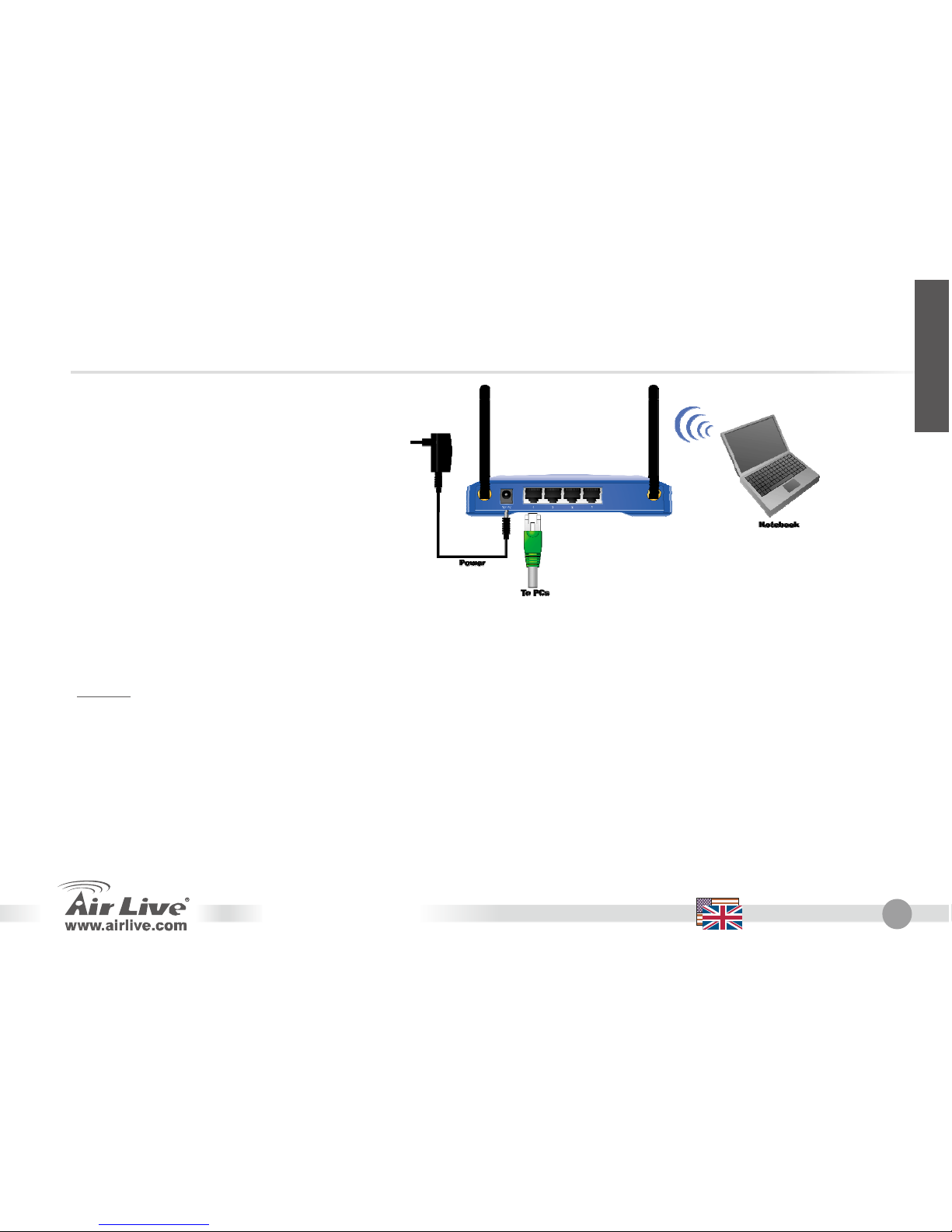

Hardware Installation
1. Setup LAN connection:
connect an Ethernet cable from
your computer’s Ethernet port
to one of the LAN ports of this
product
2. Configure your PC:
Make sure your local PC(s) has
wireless network adapter installed
Manual Configuration
You can manually configure this Access Point via a wireless or wired connection.
Step1:
Wireless:
1. For wireless station, make sure your computer has associated with this Access Point.
2. Skip to step 2
Wired:
1. Start your computer. Connect an Ethernet cable between your computer and the Wireless
Access Point.
2. Make sure your wired station is set to the same subnet mask as the Wireless Access Point,
i.e. 192.168.1.10

6 WMM-3000AP
English
English
Step2:
Start your WEB browser.
Step3:
In the Address box, enter the following: http://192.168.1.254
A window would pop-up asking for Login and Password. Please enter “admin” for login, and
“airlive” for password

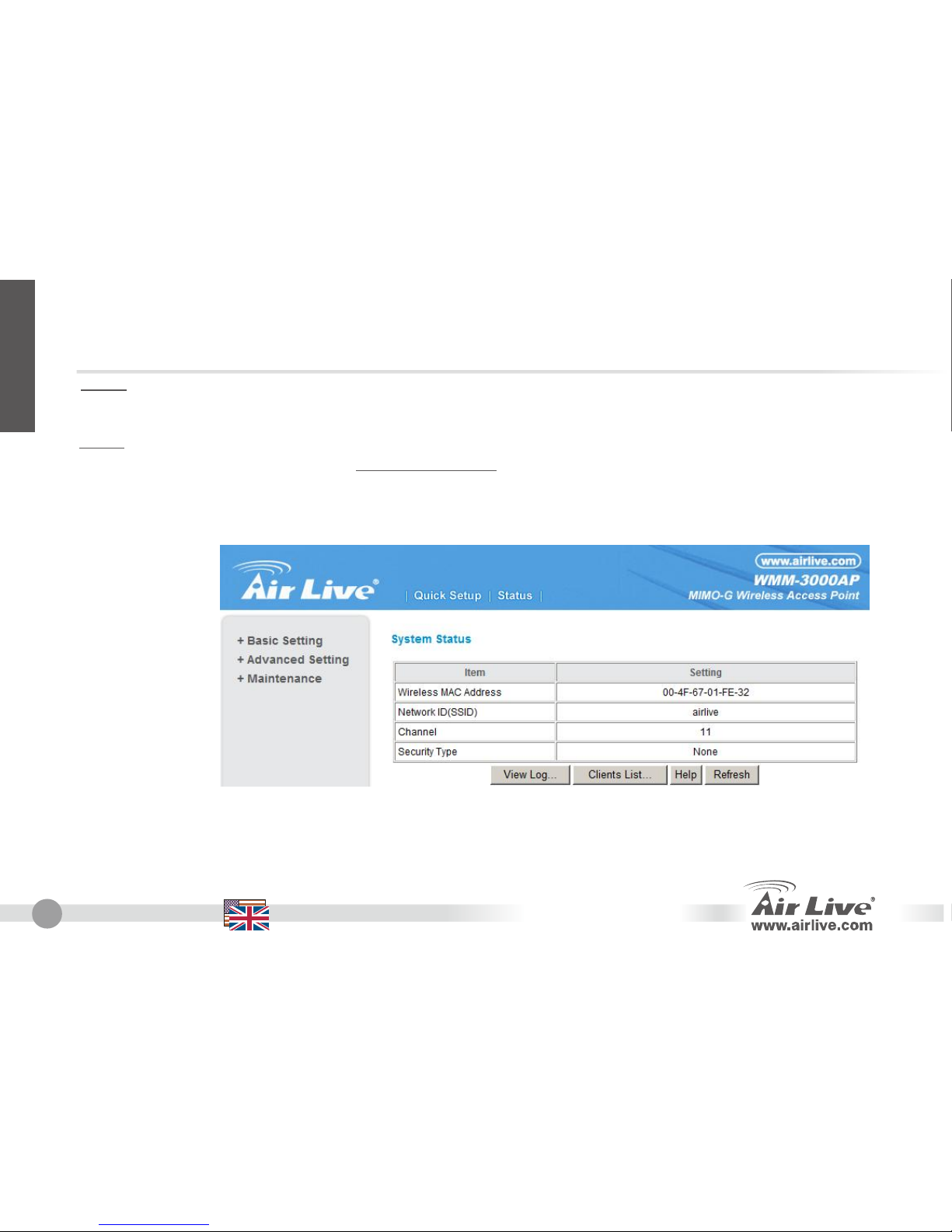

The main menu
appears. Please
refer to the user
manual saved in
the CD-ROM for
detail.

7
WMM-3000AP English
English
Wireless Setting
The settings for Wireless function are as follows:
1. SSID: airlive
2. Channel: The factory setting is as follow: channel 11 for North America;
channel 13 for European (ETSI); channel 14 for Japan.
3. WEP: disable

8 WMM-3000AP
Deutsch
Anmerkungen zum FCC-Standard
Dieses Produkt wurde getestet und ist anerkannt worden, mit den Richtlinien der FCC, Teil 15 für digitale Geräte der
Kategorie B übereinzustimmen. Diese Beschränkungen sind dafür bestimmt, einen angemessenen Schutz gegen
schädliche Störungen zu bieten wenn die Produkte in einer gewerblichen Umgebung verwendet werden. Diese Produkte
erzeugen und benutzten Radiofrequenzen und können darüber hinaus solche ausstrahlen. Bei einer Installation und
Nutzung, die sich nicht nach dieser Bedienungsanleitung richtet kann zudem eine schädliche Störung des Funkverkehrs
auftreten. Beim Betrieb dieser Produkte im Wohnbereich sind solche Störungen nicht unwahrscheinlich. In diesem Fall
wird der Benutzer dazu aufgefordert, die Störungen auf eigene Kosten zu beseitigen.
Anmerkungen zum CE-Zeichen
Hier handelt es sich um ein Produkt der Kategorie B. In häuslicher Umgebung können solche Produkte Funkstörungen
hervorrufen. In diesem Fall kann der Benutzer aufgefordert werden, entsprechende Maßnahmen zu treffen. Die Firma
OvisLink erklärt hiermit, dass der AirLive WMM-3000AP die Basisanforderungen der CE-Direktive 99/05/CE erfüllt und ist
somit verantwortlich für die Verlässlichkeit dieser Angaben:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Garantiebestimmungen
Um einen sicheren Betrieb zu gewährleisten wurde dieses Produkt verschiedenen Qualitätskontrollen unterzogen. Für
dieses Produkt werden innerhalb der Europäischen Union zwei Jahre Garantie gewährt. In anderen Ländern beträgt die
Garantiedauer nur 1 Jahr. Im Falle eines Herstellungsfehlers oder Defektes wird das Gerät durch Ovislink repariert.
Bitte fragen Sie in einem solchen Fall Ihren Händler nach weiteren Details. Diese Garantie gilt nicht im Falle eines
Schadens durch unsachgemäße Benutzung, Unfallschäden, Transportschäden oder einer Manipulation des Gerätes,
sowie auch nicht bei zukünftigen Inkompatibilitäten mit Produkten eines Dritten
Deutsch

9
WMM-3000AP Deutsch
Deutsch
Wichti
g
e Informationen
Werkseinstellungen:
IP-Adresse: 192.168.1.254
Subnetzmaske: 255.255.255.0
Login: admin
Passwort: airlive
Wireless Model:
SSID: airlive
Kanal: 11


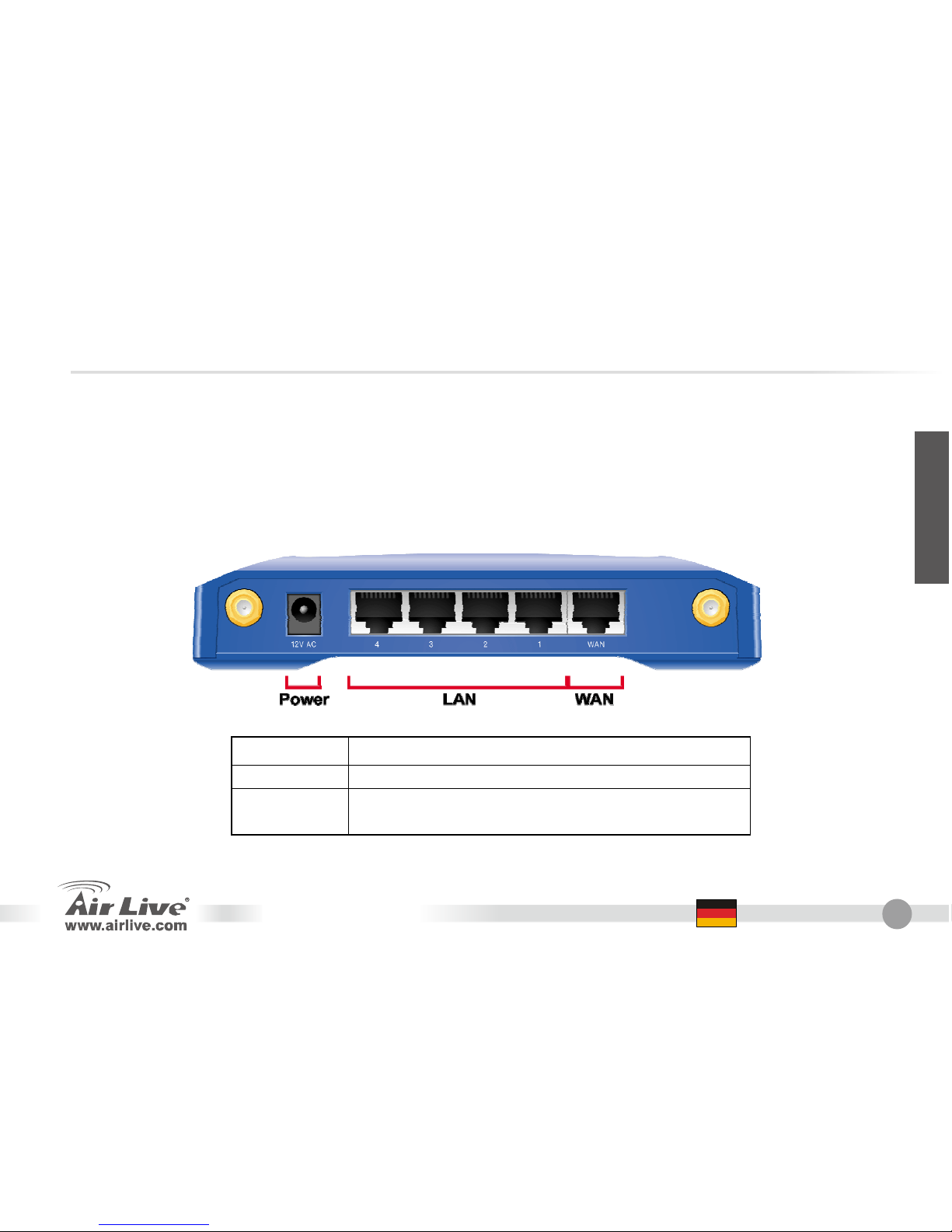

Port Layout
Anschlussport Beschreibung
PWR Eingang für Stromversorgung (Netzteil)
Port 1 - 4 Port zum Anschluss von Netzwerkcomputern oder
anderen Netzwerkgeräten

10 WMM-3000AP
Deutsch
Deutsch

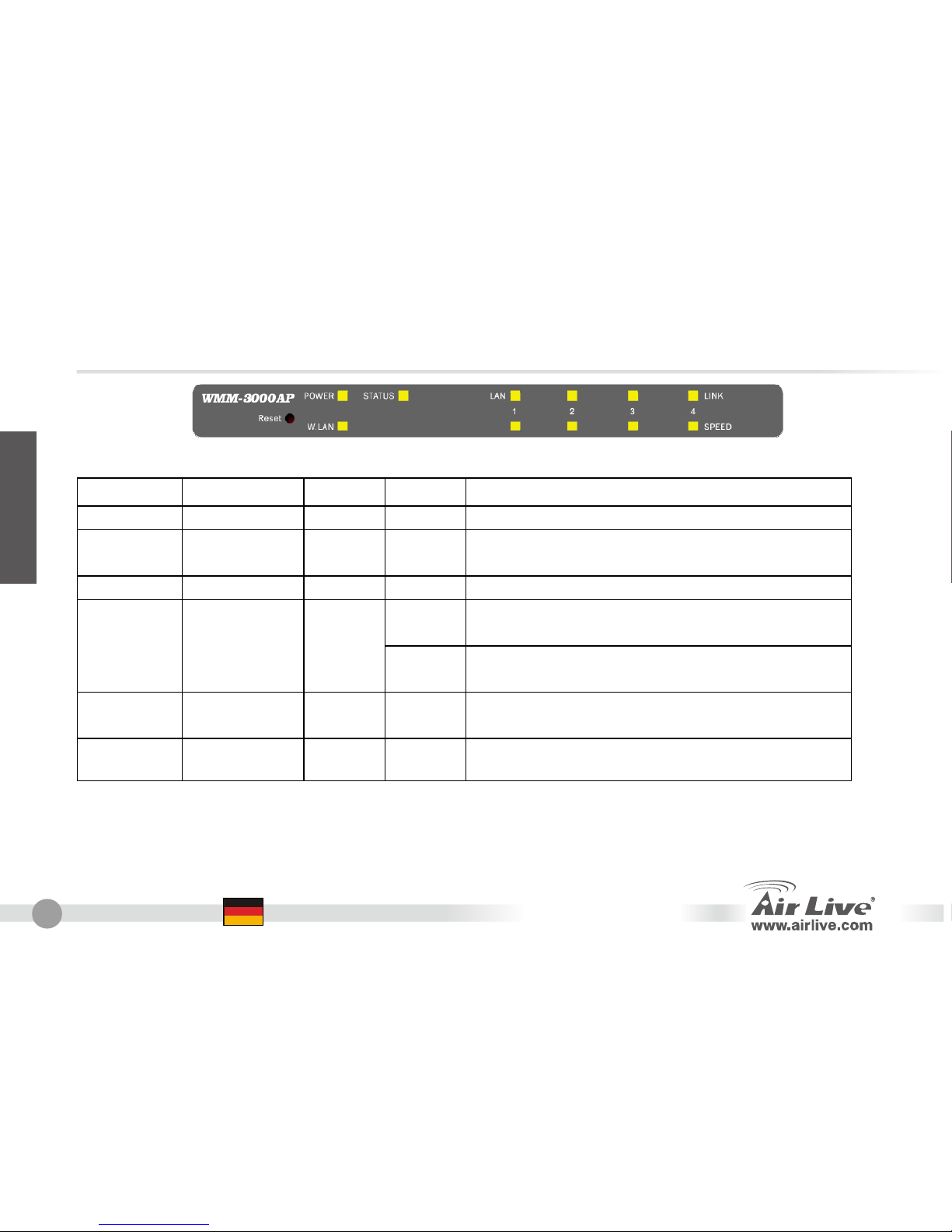

LED-Statusanzeigen
LED Funktion Farbe Status Beschreibung
POWER Betriebsstatus Grün an Die Stromversorgung des Gerätes ist aktiv..
Status Systemstatus Grün blinkt Zeigt durch 1x blinken pro Sekunde an, dass das
System in Betrieb ist.
W. LAN Wirelessaktivität Grün blinkt Senden oder empfangen von Daten über Wiress-LAN.
Link/Act 1~4 Verbindungs-
status Grün
an Eine aktive Station ist mit dem entsprechenden
LAN-Port verbunden.
blinkt Der entsprechende LAN-Port sendet oder empfängt
Daten.
10/100 Verbindungs-
rate Grün an Auf dem entsprechenden LAN-Port werden Daten mit 100Mbps übertragen.
Reset Reset Grün Reset auf Werkseinstellung wird durchgeführt.


11
WMM-3000AP Deutsch
Deutsch
Hardware Installation
1. LAN-Verbindung
anschließen: Verbinden Sie
den Ethernet-Port Ihres PCs
über ein Ethernetkabel mit
einem LAN-Port des Routers.
2. Konfigurieren Sie Ihren PC:
Stellen Sie sicher, dass in Ihrem PC
eine Wireless-Netzwerkkarte
installiert ist.
Manuelle Konfiguration
Sie können diesen Access-Point über eine Wireless-Verbindung oder über einen
kabelgebundenen Anschluss konfigurieren
SCHRITT 1:
Wireles
1. Vergewissern Sie sich bei einem Wireless-PC, dass dieser mit dem AP verbunden ist.
2. Springen Sie zu Schritt 2
Kabelgeb
1. Starten Sie Ihren Computer. Verbinden Sie den Wireless-Access-Point und Ihren PC mit einem
Ethernetkabel
2. Stellen Sie sicher, dass sich Ihre Wireless-Station im gleichen Subnetz wie der Wireless-Acces-Point
befindet (z.B. 192.168.1.10)

12 WMM-3000AP
Deutsch
Deutsch
SCHRITT 2:
Starten Sie Ihren Webbrowser.
SCHRITT 3:
Geben Sie folgendes in der Adressleiste ein: http://192.168.1.254. Sie werden dann in einem
Popup-Fenster nach Login und Passwort gefragt. Geben Sie “admin” als Login, und “airlive” als
Passwort ein.
Das Hauptmenü
erscheint.
Weitere Details
entnehmen Sie
bitte dem
Benutzerhandbuc
h auf der
CD-ROM

13
WMM-3000AP Deutsch
Deutsch

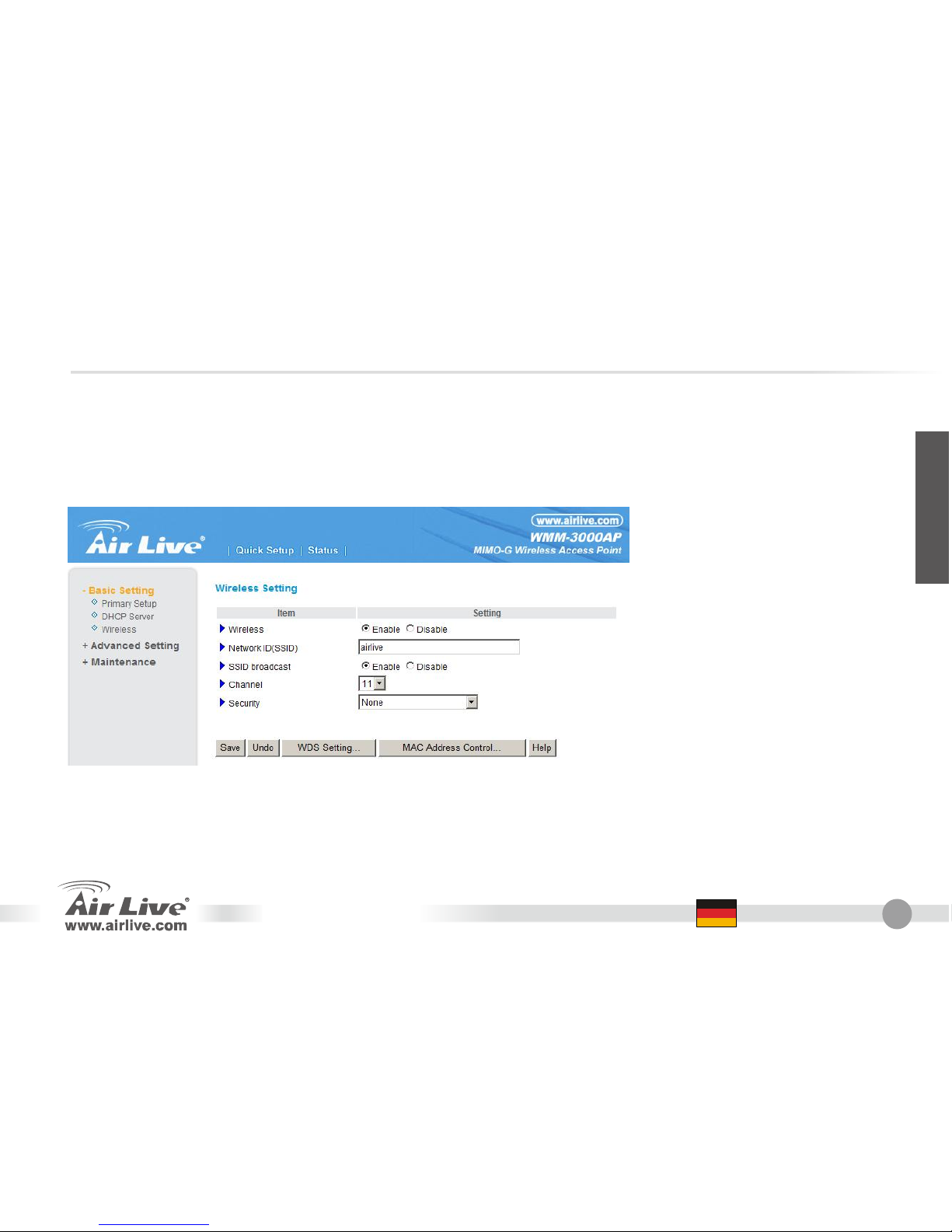

WLAN Einstellung
Die Einstellungen für die WLAN-Funktion sind wie folgt:
1. SSID: airlive
2. Kanal: Die Werkseinstellungen sind: Kanal 11 for Nordamerika, Kanal
13 für Europa (ETSI), Kanal 14 für Japan
3. WEP: wyłączony

14 WMM-3000AP
Polski
Ostrzeżenie FCC
Ten produkt zostałprzetestowany i uzyskałpotwierdzenie zgodności z rozporządzeniami na temat urządzeń
cyfrowych należących do Klasy B (Class B), według części 15 RegułFCC. Ograniczenia te zostały
zaprojektowane w celu zapewnienia uzasadnionej ochrony przed szkodliwymi interferencjami, które mogą
powstaćpodczas użytkowania produktu w środowisku miejskim. Urządzenie wytwarza, używa i może
promieniowaćenergięw postaci fal radiowych, o ile nie zostało zainstalowane i nie jest używane zgodnie z
podręcznikiem użytkownika. Może wtedy spowodowaćpowstanie szkodliwych interferencji i zakłócaćłączność
radiową. Jeśli używanie tego produktu w terenie zamieszkałym spowoduje szkodliwe interferencje, użytkownik
może spotkaćsięz wymaganiem usunięcia tych interferencji na własny koszt.
Ostrzeżenie CE
To urządzenie Klasy B (Class B). W środowisku zabudowanym może ono spowodowaćpowstanie szkodliwych
interferencji radiowych. W takim przypadku obowiązkiem jego użytkownika jest wykonanie odpowiednich
poprawek w celu wyeliminowania problemu. OvisLink Corp. niniejszym oświadcza, że urządzenie AirLive
WMM-3000AP spełnia podstawowe wymagania dyrektywy 99/05/CE. Podaje teżswoje dokładne dane:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Gwarancje
Niniejszy produkt przeszedłszczegółowąkontrolęjakości, która zweryfikowała jego właściwe działanie.
Urządzenie objęte jest dwuletniągwarancjąna terenie wszystkich krajów Unii Europejskiej. W innych krajach
okres gwarancji wynosi jeden rok. W przypadku jakichkolwiek uszkodzeńlub błędów producenta, będzie
naprawione na koszt OvisLink Corp. Prosimy o kontakt ze sprzedawcąw celu uzyskania dokładnych informacji o
przebiegu procedury gwarancyjnej. Gwarancja nie obejmuje uszkodzeńspowodowanych przez niewłaściwe
użytkowanie produktu, wypadków losowych, a także błędów spowodowanych samodzielnąpróbązmian
parametrów produktu oraz niekompatybilności z urządzeniami innych producentów.
Polski

15
WMM-3000AP Polski
Polski
Informac
j
e
p
odstawowe
Ustawienia fabryczne:
Adres IP: 192.168.1.254
Maska podsieci: 255.255.255.0
Login: admin
Hasło: airlive
Modele bezprzewodowe:
SSID: airlive
Kanał: 11

Port Layout
Port Opis
PWR Gniazdo zasilania
Port 1 - 4 Wbudowany przełącznik czteroportowy do podłączenia
komputerów w sieci LAN.

16 WMM-3000AP
Polski
Polski
Wskaźniki LED
LED Funkcja Kolor Status Opis
POWER Zasilanie Zielony Ciągły Urządzenie jest poprawnie zasilane.
Status Status systemu Zielony Mruga System operacyjny urządzenia pracuje poprawnie.
W. LAN Wireless activity Green Blinking The WAN port is sending or receiving data.
Link/Act 1~4
Status
połączenia
Zielony
Blinking Sending or receiving data via wireless
Ciągły Komputer podłączony do danego portu LAN
10/100
10/100
Prędkość
połączenie
Prędkość
połączenie
Zielony
Zielony Ciągły Prędkość transmisji na danym porcie LAN 10/100Mbps
Reset Reset Przycisk
Prędkość transmisji na danym porcie LAN
10/100Mbps


17
WMM-3000AP Polski
Polski
Instalacja
1. Podłączenie sieci LAN:
podłącz kablem Ethernet
wyjście z karty sieciowej
twojego komputera z dowolnym
portem LAN.
2. Konfikuracja komputera
Upewnij się, że komputer(y) posiada
zainstalowanąkartęsieciową
Ręczna konfiguracja
Istnieje możliwość konfiguracji tego punktu dostępowego (Access Point) poprzez
bezprzewodowe lub przewodowe połączenie.
Krok 1:
Bezprzewod
1. Przy stacji bezprzewodowej upewnij się, że Twój komputer jest połączony z tym punktem dostępowym .
2. Przejdźdo kroku 2
Kabelgeb:
1. Uruchom komputer. Połącz kablem ethernetowym komputer z bezprzewodowym punktem
dostępowym.
2. Upewnij się, że przewodowa stacja posiada ustawionątakąsamąmaskępodsieci jak bezprzewodowy
Access Point, np.: 192.168.1.10.

18 WMM-3000AP
Polski
Polski
Krok 2:
Uruchom przeglądarke internetową.
Krok 3:
W polu adresowym wpisz co następuje: http://192.168.1.254
Zostaniesz zapytany o użytkownika i hasło dostępu. W polu login wpisz „admin”, w polu password
wpisz „airlive”
Pojawi sięokno
menu głównego.
Prosimy się
odnieść do
podręcznika
użytkownika
zamieszonego w
CD-ROM po
więcej
szczegółów
