1.1 Sicherheit
1.2 Umwelt
• Überprüfen Sie bitte, ob das Gerät, an das Sie das Mi-
krofon anschließen möchten, den gültigen Sicher-
heitsbestimmungen entspricht und mit einer Sicher-
heitserdung versehen ist.
1. Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse,
Elektronik und Kabel und entsorgen Sie alle Komponenten
gemäß den dafür geltenden Entsorgungsvorschriften.
2. Die Verpackung ist wiederverwertbar. Entsorgen Sie die
Verpackung in einem dafür vorgesehenen Sammelsystem.
1 Sicherheit und Umwelt
C 451 B 3
L

L
!

2.1 Einleitung
2.2 Lieferumfang
2.3 Optionales
Zubehör
2.4 Besondere
Merkmale
Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG
entschieden haben.Bitte lesen Sie die Bedienungsanleitung
aufmerksam durch, bevor Sie das Gerät benützen, und be-
wahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie
jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß
und Erfolg!

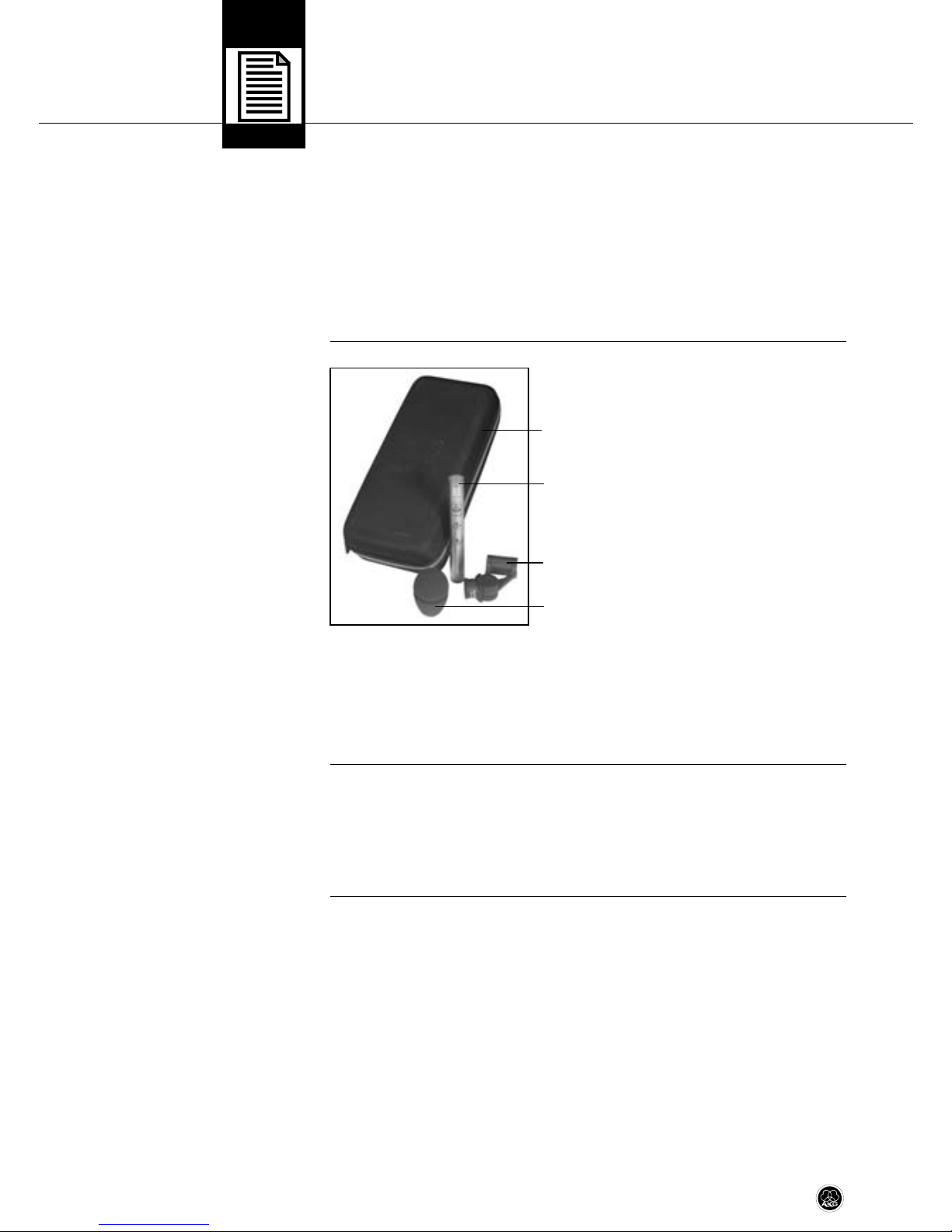

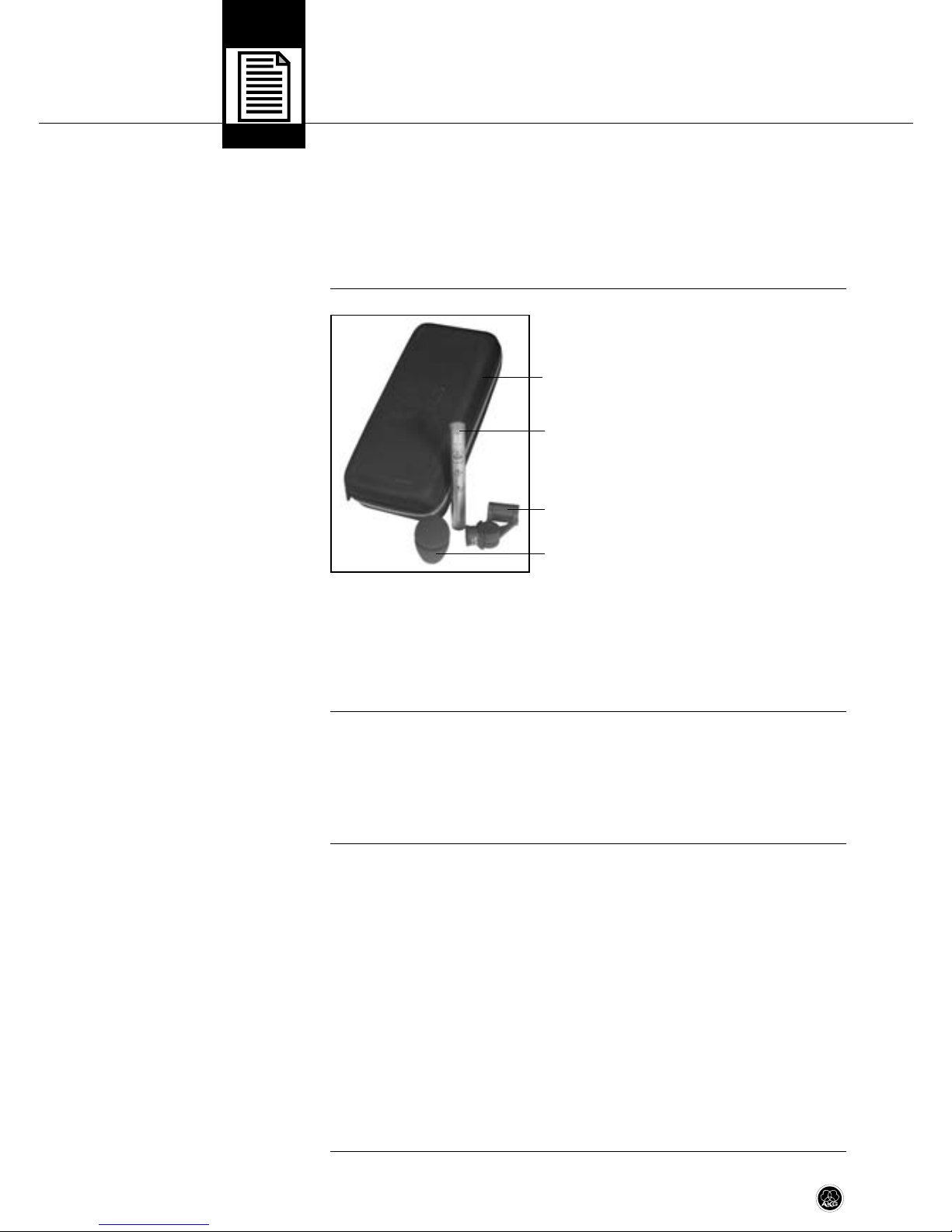

•1 Soundtool Case (klein)
•1 C 451B mit individueller Fre-
quenzkurve
•1 SA 60
• 1 W 90
• Kontrollieren Sie bitte, ob die Verpackung alle oben ange-
führten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte
an Ihren AKG-Händler.
• Optionales Zubehör finden Sie im aktuellen AKG-
Katalog/Folder oder auf www.akg.com. Ihr Händler berät
Sie gerne.
• Akustik der legendären CK 1
• Robuste Mechanik
• Geringes Eigenrauschen
• Geringer Strombedarf
• Hohe Betriebssicherheit
• Trafolose Ausgangsstufe
• Speisung durch jede Phantomspeiseeinrichtung nach
IEC 61938
• Eingebaute, schaltbare Vordämpfung um 10 dB oder 20 dB
2 Beschreibung
4C 451 B

2.5 Kurzbeschreibung
• Eingebautes, schaltbares Bassfilter mit Einsatzpunkt des
Filters bei 75 Hz oder 150 Hz (12 dB/Oktave)
Das C 451B ist die moderne Neuauflage des heute schon histo-
rischen AKG Kondensatormikrofons C 451EB + CK 1. Der Auf-
bau ist allerdings nicht modular, um die deutlichen mechani-
schen Nachteile, die durch den modularen Aufbau bestanden,
vermeiden zu können. Das Haupteinsatzgebiet sind alle Anwen-
dungen, bei denen es auf die hochpräzise Übertragung von
Schallereignissen, insbesondere von transienten Signalantei-
len, ankommt.
Das Mikrofon ist aufgrund seiner leichten Membrane weitest-
gehend unempfindlich gegen Hantierungsgeräusche. Weitere
Merkmale sind das Ganzmetallgehäuse und dadurch die ge-
ringe HF-Störanfälligkeit sowie der problemlose Betrieb unter
nahezu allen Bedingungen aufgrund der verlässlichen Kon-
struktion.
Die einschaltbare Vordämpfung um 10 dB oder 20 dB ist insbe-
sondere im Zusammenhang mit hohen Schalldrücken (z. B. bei
Verwendung im Nahbereich von energiereichen Schallquellen)
und bei Eingangsstufen von Verstärkern oder Mischpulten mit
begrenztem maximalen Eingangspegel von Vorteil, da sonst be-
reits eine Übersteuerung dieser angeschlossenen Stufen er-
folgt, ohne dass die Aussteuerfähigkeit des Mikrofons voll ge-
nutzt wird.
Die am Mikrofon einschaltbare Bassabschwächung hilft zusätz-
lich, Verzerrungen bei tiefsten Frequenzen, die z.B. durch Rum-
pel- oder Windgeräusche verursacht werden können, zu mini-
mieren. Die Steilheit des Filters beträgt ca. 12 dB/Oktave, wobei
die Eckfrequenz (-3 dB-Punkt) wahlweise bei 75 Hz oder 150 Hz
liegt.
2 Beschreibung
C 451 B 5

3.1 Allgemeines
Siehe Kapitel 3.2
und 3.3.
3.2 Symmetrischer
Eingang mit
Phantomspeisung
Siehe Abb. 1.
Das C 451B ist ein Kondensatormikrofon und benötigt daher
eine Stromversorgung. Das Mikrofon besitzt einen symmetri-
schen Ausgang mit 3-poligem XLR-Stecker:
Stift 1 = Masse
Stift 2 = Tonader (inphase)
Stift 3 = Tonader (return)
Sie können das Mikrofon an symmetrische Mikrofoneingänge
mit oder ohne Phantomspeisung anschließen. Die Phantom-
speisegeräte von AKG erlauben Ihnen, das Mikrofon auch an
unsymmetrische Eingänge anzuschließen.
1. Schließen Sie das Mikrofon mit einem XLR-Mikrofonkabel
an einen symmetrischen XLR-Mikrofoneingang mit Phan-
tomspeisung an.
2. Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in
der Betriebsanleitung des jeweiligen Gerätes nach.)
Abb. 1:Anschluss an symmetrischen Eingang
3 Anschluss
6C 451 B
3.2
3.3
C 451B
C 451B
B 18

3.3 Symmetrischer
Eingang ohne
Phantomspeisung
Siehe Abb. 1 (S. 6).
3.4 Unsymmetrischer
Eingang
Siehe Abb. 2.
Hinweis:
• Wenn Ihr Mischpult keine Phantomspeisung besitzt, schal-
ten Sie zwischen Mikrofon und Mischpulteingang ein AKG-
Phantomspeisegerät B 18 (optional).
Das Phantomspeisegerät B 18 von AKG können Sie auch an ei-
nen unsymmetrischen Eingang anschließen.

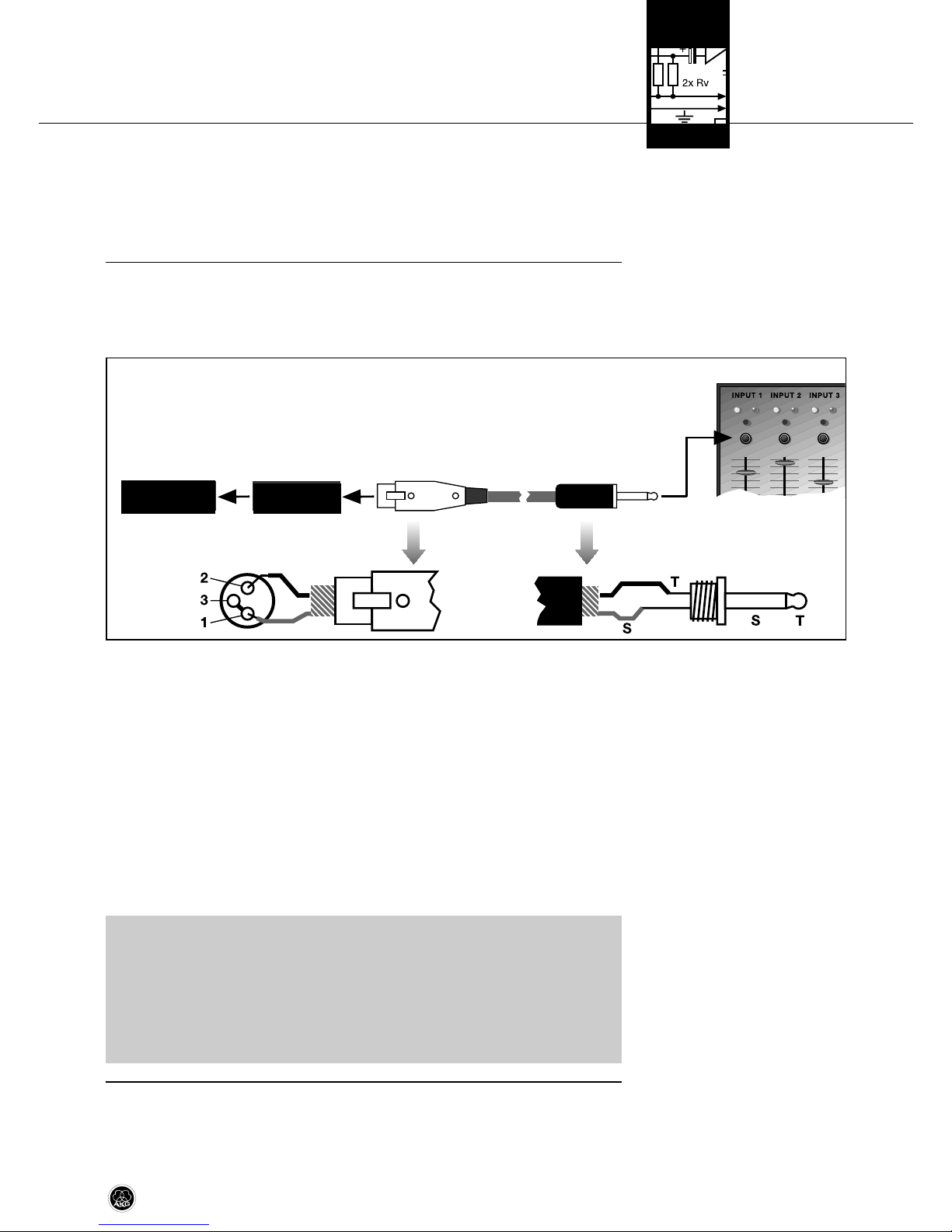

Abb. 2:Anschluss an unsymmetrischen Eingang
• Verwenden Sie dazu ein Kabel mit XLR-Stecker (weiblich)
und Mono-Klinkenstecker:
1. Verbinden Sie im XLR-Stecker mittels einer Drahtbrücke
Stift 1 mit Stift 3 und mit der Abschirmung.
2. Verbinden Sie die innere Ader des Kabels mit Stift 2 des
XLR-Steckers und der Spitze des Klinkensteckers.
• Beachten Sie, dass unsymmetrische Kabel Einstreuungen
aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromo-
toren usw.) wie eine Antenne aufnehmen können. Bei Ka-
beln, die länger als 5 m sind, kann dies zu Brumm- und
ähnlichen Störgeräuschen führen.
3 Anschluss
C 451 B 7
C 451B B 18

4.1 Einleitung
4.2 Naheffekt
4.3 Rückkopplung bei
Beschallungsanlagen
Abb. 3: Mikrofonauf-
stellung für minimale
Rückkopplung
Das stabförmige Gehäuse, die präzise Akustik, sowie die Viel-
zahl an passendem Zubehör von AKG erlauben eine vielseitige
und praxisgerechte Anwendung des Mikrofons an einem brei-
ten Spektrum von Instrumenten.
• Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon
optimal einsetzen zu können.
Mikrofone mit Richtwirkung haben bedingt durch das akusti-
sche Prinzip einen mehr oder weniger ausgeprägten Naheffekt.
Dieser bewirkt eine besonderen Betonung der tiefen Frequenz-
anteile, die mit abnehmendem Mikrofonabstand zur Schallquelle
zunimmt. Hörbar ist diese Betonung bereits ab etwa 60 cm. Je
nach Schallquelle kann dieser Effekt erwünscht oder auch un-
erwünscht sein und ist durch entsprechende Mikrofonplatzie-
rung zu erreichen bzw. auszugleichen.
Die Rückkopplung kommt dadurch zustande, dass ein Teil des
von den Lautsprechern abgegebenen Schalls vom Mikrofon
aufgenommen und verstärkt wieder den Lautsprechern zuge-
leitet wird. Ab einer bestimmten Lautstärke (der Rückkopp-
lungsgrenze) läuft dieses Signal gewissermaßen im Kreis, die
Anlage heult und pfeift und kann nur durch Zurückdrehen des
4 Anwendung
8C 451 B

Siehe Abb. 3 auf Seite 8.
4.4 Vorabschwächung
Abb. 4: Schalter für
Vorabschwächung
Lautstärkereglers wieder unter Kontrolle gebracht werden. Um
dieser Gefahr zu begegnen, hat das Mikrofon eine nierenför-
mige Richtcharakteristik. Das bedeutet, dass es für Schall, der
von vorne (von der Schallquelle) einfällt am empfindlichsten ist,
während es auf seitlich einfallenden Schall oder Schall, der von
hinten auftrifft (z.B. von Monitorlautsprechern), kaum anspricht.
Minimale Rückkopplungsneigung erreichen Sie, indem Sie die
PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnen-
rand) aufstellen.Wenn Sie Monitorlautsprecher verwenden,las-
sen Sie Ihr Mikrofon nie direkt auf die Monitore oder die PA-Laut-
sprecher zeigen. Rückkopplung kann auch durch Resonanzer-
scheinungen (als Folge der Raumakustik), besonders im unte-
ren Frequenzbereich, ausgelöst werden, also indirekt durch den
Naheffekt. In diesem Fall brauchen Sie oft nur den Mikrofonab-
stand zu vergrößern, um die Rückkopplung zum Abreißen zu
bringen.
Bei besonders lauten Schall-
quellen bzw. besonders klei-
nen Aufnahmeabständen kann
der auf die Membran auftref-
fende Schalldruck erheblich
sein und das elektrische Aus-
gangssignal des Wandlers so
hoch werden lassen, dass die
nachfolgende Impedanwand-
ler-/Verstärkerstufe übersteu-
ert wird und so zu hörbaren Verzerrungen führt.Zur Vermeidung
dieser Gefahr können Sie am Mikrofonschaft eine Vorabschwä-
chung um 10 dB (ca. 1:3) bzw. 20 dB (ca. 1:10) einschalten.
4 Anwendung
C 451 B 9

4.5
Bassabschwächung

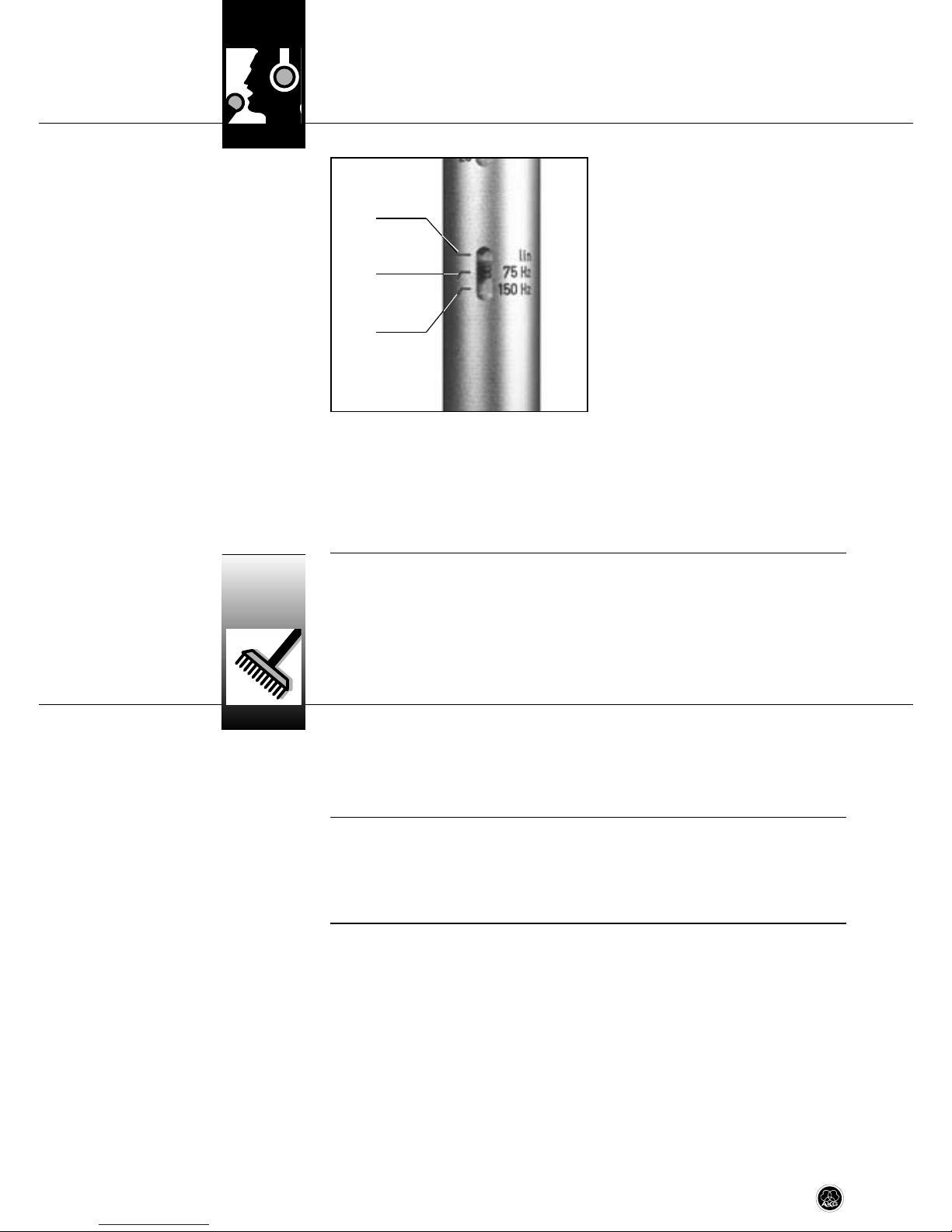

Abb. 5: Schalter für
Bassabschwächung
Siehe Abb. 5.
5.1 Gehäuse-
oberfläche
5.2 Windschutz
Tieffrequente Rumpel- oder
Windgeräusche von norma-
lerweise nicht als störend
wahrgenommenen Quellen
wie Klimaanlagen, Verkehrs-
lärm, Gebäudegeräusche, etc.
kommen bei einer Aufnahme
sehr deutlich zum Vorschein
und können deshalb sehr stö-
rend wirken. Zur Vermeidung
dieser Gefahr können Sie am Mikrofonschaft einTiefenfilter ein-
schalten. Sie können das Filter je nach Stör- und Nutzsignal-
spektrum von der Linearstellung (1) auf die Grenzfrequenz von
75 Hz (2) oder 150 Hz (3) einstellen. Die Steilheit des Tiefenfil-
ters beträgt in beiden Fällen 12 dB/Oktave (ca. 1:4) nach unten.
• Reinigen Sie die Gehäuseoberfläche des Mikrofons mit ei-
nem mit Wasser befeuchteten Tuch.
• Waschen Sie den Schaumstoff-Windschutz mit Seifenwas-
ser. Der Windschutz ist sofort nach dem Trocknen wieder
einsatzbereit.
4 Anwendung
10 C 451 B



5 Reinigung

6 Technische Daten
Richtcharakteristik: Niere
Übertragungsbereich: 20 bis 20.000 Hz ± 1,5 dB von Sollkurve
Leerlauf-Übertragungsfaktor: 9 mV/Pa (- 41 dBV bez. auf 1 V/Pa)
Elektrische Impedanz: < 200 Ohm
Empfohlene Lastimpedanz: > 1000 Ohm
Grenzschalldruck für k = 0,5% : 112 Pa / 135 dB SPL (0 dB Abschwächung)
355 Pa / 145 dB SPL (10 dB Abschwächung)
1120 Pa / 155 dB SPL (20 dB Abscwächung)
Äquivalentschalldruckpegel nach IEC 60268-4 (A-bewertet): 18 dB(A)
Dynamikbereich: 117 dB max. (A-bew.)*)
Vorabschwächung: schaltbar auf 0, - 10, - 20 dB
Bassabschwächung: schaltbar auf linear, 75 Hz, 150 Hz, 12 dB/Oktave
Speisespannung: 9 - 52 Volt Phantomspeisung nach IEC 61938
Betriebstemperatur: - 20°C bis + 60°C
Stecker: 3-pol. XLR-Stecker
Gehäuseoberfläche: seidenglanz-vernickelt
Abmessungen: 19 mm ø x 160 mm
Gewicht (netto/ brutto): 125 g / 760 g
*) Diese Werte gelten für 48-Volt Phantomspeisung und sind um 2 dB für 24-Volt, bzw. um 8 dB für
12-Volt Phantomspeisung zu reduzieren.
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die
Konformitätserklärung auf http://www.akg.com oder per E-Mail an [email protected] anfordern.
Frequenzgang Polardiagramm
0ϒ
150 Hz75 Hz
C 451 B 11

Table of Contents
12 C 451 B
Page
1 Safety and Environment.....................................................................13
1.1 Safety..........................................................................................13
1.2 Environment.................................................................................13
2 Description ........................................................................................14
2.1 Introduction..................................................................................14
2.2 Packing List .................................................................................14
2.3 Optional Accessories.....................................................................14
2.4 Selected Features.........................................................................14
2.5 Summary.....................................................................................15
3 Interfacing.........................................................................................16
3.1 General........................................................................................16
3.2 Balanced Input with Phantom Power ..............................................16
3.3 Balanced Input with No Phantom Power..........................................17
3.4 Unbalanced Input .........................................................................17
4 Using Your Microphone......................................................................18
4.1 Introduction..................................................................................18
4.2 Proximity Effect ............................................................................18
4.3 Feedback in Live Sound Situations .................................................18
4.4 Preattenuation Pad .......................................................................19
4.5 Highpass Filter .............................................................................20
5 Cleaning ............................................................................................20
5.1 Microphone Body .........................................................................20
5.2 Windscreen..................................................................................20
6 Specifications....................................................................................21

• Please make sure that the piece of equipment your
microphone will be connected to fulfills the safety
regulations in force in your country and is fitted with a
ground lead.
1. When scrapping the equipment, separate the case, circuit
boards, and cables, and dispose of all components in ac-
cordance with local waste disposal rules.
2. The packaging of the equipment is recyclabe.To dispose of
the packaging, make sure to use a collection/recycling sys-
tem provided for that purpose and observe local legislation
relating to waste disposal and recycling.
1 Safety and Environment
C 451 B 13
L

1.1 Safety
1.2 Environment
L
!

Thank you for purchasing an AKG product. Please take a few
minutes to read the instructions below carefully before op-
erating the equipment. Please keep the Manual for future ref-
erence. Have fun and impress your audience!
•1 Soundtool Case (small)
•1 C 451 B with individual re-
sponse curve
•1 SA 60
•1 W 90
• Check that the packaging contains all of the items listed
above. Should any of these items be missing, please con-
tact your AKG dealer.
• For optional accessories, refer to the current AKG catalog or
folder, or visit www.akg.com. Your dealer will be glad to
help.
• Same transducer as in the legendary CK 1.
• Rugged construction.
• Low self-noise.
• Low current consumption.
• High reliability.
• Transformerless output stage.
• Operates on phantom power to IEC 61938.
• Built-in, switchable 10-dB or 20-dB preattenuation pad.
• Built-in, switchable 12 dB/octave highpass filter at 75 Hz
or 150 Hz.
2 Description
14 C 451 B
2.1 Introduction
2.2 Packing List
2.3 Optional
Accessories
2.4 Selected Features

2.5 SummaryThe C 451B is an updated rerun of a classic AKG condenser mi-
crophone, the C 451 EB + CK 1. The new C 451B, however,
uses a fixed capsule to eliminate the mechanical problems of
the original modular design. The microphone is the perfect
choice for any application where sounds, particularly their tran-
sient content, need to be captured with maximum accuracy.
Owing to its extremely light diaphragm, the microphone is
highly insensitive to handling noise. An all-metal body provides
efficient protection from RF interference and the microphone is
rugged enough to give excellent results even under very harsh
conditions.
A switchable 10-dB/20-dB preattenuation pad increases the
microphone's SPL capability when close-miking high-energy
sound sources or driving preamps or mixers with limited head-
room.
A switchable highpass filter at 75 Hz or 150 Hz helps minimize
low-end distortion that may be caused, e.g., by rumble or wind
noise.The slope of the filter is approx. 12 dB/octave and its cor-
ner frequency (3 dB down point) is selectable at 75 Hz or 150 Hz.
2 Description
C 451 B 15

The C 451B is a condenser microphone and therefore needs a
power supply.
The microphone provides a balanced output on a 3-pin male
XLR connector:
Pin 1: ground
Pin 2: hot
Pin 3: return
• You can connect the microphone to balanced microphone
inputs with or without phantom power.AKG phantom power
supplies allow you to connect the microphone to unbal-
anced inputs as well.
1. Use an XLR cable to connect the microphone to a balanced
XLR input with phantom power.
2. Switch the phantom power on. (Refer to the instruction
manual of the unit to which you connected your C 451B.)
Fig. 1: Connecting to a balanced input.
3 Interfacing
16 C 451 B
3.1 General
Refer to sections
3.2 and 3.3.
3.2 Balanced Input
with Phantom Power
Refer to fig. 1 below.
3.2
3.3
C 451B
C 451B
B 18

3.3 Balanced Input
with No Phantom
Power
Refer to fig. 1 (p. 16).
3.4 Unbalanced Input
Refer to fig. 2 above.
Note:
1. If your mixer provides no phantom power, connect an op-
tional AKG B 18 phantom power supply between the micro-
phone and the mixer.
You may connect the AKG B 18 phantom power supply to
unbalanced inputs as well.
Fig. 2: Connecting to an unbalanced input.
• Use a cable with a female XLR connector and TS jack plug:
1. On the XLR connector, use a wire bridge to connect pin 1 to
pin 3 and the cable shield.
2. Connect the inside wire of the cable to pin 2 on the XLR
connector and the tip contact of the jack plug.
• Unbalanced cables may pick up interference from stray
magnetic fields near power or lighting cables, electric mo-
tors, etc. like an antenna.This may introduce hum or simi-
lar noise when you use a cable that is longer than 16 feet
(5 m).
3 Interfacing
C 451 B 17
C 451B B 18

The rod-shaped body, accurate response, and many matching
accessories from AKG make it easy to use the microphone to
pick up a wide range of different instruments.
• Read the hints below to get the best possible results.
Owing to their acoustic principle, unidirectional microphones
exhibit what is called "proximity effect".This means that the low-
frequency content of a sound signal will be progressively boost-
ed as you move the microphone closer to the sound source.
Proximity effect begins to become audible at a working distance
of about 2 feet (60 cm). Depending on the nature of the sound
source, proximity effect may be desirable or a nuisance.
Place the microphone closer to the sound source to accentuate,
or further away to reduce proximity effect.
Feedback results from part of the sound projected by a speaker
being picked up by a microphone, fed to the amplifier, and pro-
jected again by the speaker.Above a specific volume or “system
gain” setting called the feedback threshold, the signal starts be-
ing regenerated indefinitely,making the sound system howl and
the sound engineer desperately dive for the master fader to re-
duce the volume and stop the howling.
4 Using Your Microphone
18 C 451 B
4.1 Introduction
4.2 Proximity Effect
4.3 Feedback in Live
Sound Situations
Fig. 3: Microphone
placement for maximum
gain before feedback.

Refer to fig. 3 on
page 18.
4.4 Preattenuation
Pad
Fig. 4: Preattenuation
switch.
To increase usable gain before feedback, the microphone has a
cardioid polar pattern. This means that the microphone is most
sensitive to sounds arriving from in front of it (from the sound
source) while picking up much less of sounds arriving from the
sides or rear (from monitor speakers for instance).
To obtain maximum gain before feedback, place the main
(“FOH”) speakers in front of the microphones (along the front
edge of the stage). If you use monitor speakers, be sure never to
point any microphone directly at the monitors, or at the FOH
speakers.
Feedback may also be triggered by resonances depending on
the acoustics of the room or hall. With resonances at low fre-
quencies, proximity effect may cause feedback.In this case,it is
often enough to move away from the microphone a little to stop
the feedback.
If you are miking up an ex-
tremely loud sound source or
have placed the microphone
extremely close to an instru-
ment, the diaphragm may be
exposed to extremely high
sound pressure levels. As a
result, the electrical output
signal of the transducer may
become high enough to over-
load the subsequent impedance converter/preamplifier and in-
troduce audible distortion. To minimize the risk of getting audi-
ble distortion, use the preattenuation switch on the microphone
shaft to switch in 10 dB (1:3) or 20 dB (1:10) of preattenuation.
4 Using Your Microphone
C 451 B 19

4.5 Highpass Filter
Fig. 5: Highpass filter
switch.
Refer to fig. 5 above.
5.1 Microphone Body
5.2 Windscreen
Low-frequency rumble or
wind noise such as air condi-
tioning rumble, traffic noise,
structure-borne noise, etc.
that usually pass unnoticed
may become a clearly audible
nuisance on a recording.
To minimize low-frequency
noise, you can switch in the
highpass filter. Depending on
the spectra of the wanted and unwanted signals, set the high-
pass filter switch on the microphone shaft from flat (1) to a cor-
ner frequency of 75 Hz (2) or 150 Hz (3). In either position, the
slope of the filter is 12 dB/octave (1:4) downward.
• Use a soft cloth moistened with water to clean the surface
of the microphone body .
• Wash the foam windscreen in soap suds. Do not use the
windscreen before it has dried completely.
4 Using Your Microphone
20 C 451 B



5 Cleaning
