Aqua Medic aquasunLED Series User manual

1
aquasunLED
Bedienungsanleitung D
Mit dem Kauf dieser Leuchte haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist von
Fachleuten speziell für den a uaristischen Gebrauch entwickelt und erprobt worden. Hochwertige
Technik und beste Materialien sowie modernes Design gewährleisten, dass Sie lange Freude an
Ihrer A uarienbeleuchtung haben werden.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
__________________________________________________________________________________________

2
LED Aquarienleuchte für Süß- und Meerwasseraquarien
rogrammierbare Lichtsteuerung für Sonnenauf- und -untergang, Mondlicht sowie
Wolkenflug.
Die aquasunLED ist modular aufgebaut. Jedes LED Modul besteht aus 50 Hochleistungs-LEDs à 1
Watt (15 x 1 Watt blau und 35 x 1 Watt 12.000 K) mit einer Gesamtleistung von ca. 50 Watt bzw.
aus Hochleistungs-LEDs à 3 Watt im Falle der 200 und 300 Watt Version. Die Leuchte ist mit einer
voll programmierbaren Computersteuerung ausgestattet. Durch die einzeln ansteuerbaren
Lichtkanäle für weiße LEDs, blaue LEDs, Mondlicht und Wolkenflug kann eine sehr naturgetreue
Beleuchtung ermöglicht werden. Selbst ein Zyklus für Mondlichtphasen wird hierbei berücksichtigt.
Das Gehäuse besteht aus pulverbeschichtetem, meerwasserbeständigem Aluminium.
1. Technische Daten
Netzanschluss: 230 Volt, 50 Hz, andere Ausführungen (für USA etc.) siehe Typenschild.
a uasunLED ist in 4 Versionen verfügbar:
-a uasunLED 100 W, 150 W, 200 W und 300 W
-Farbtemperatur 14.000 K
-Sicherheitsspannung 24 V mit externem Netzteil
-Computersteuerung mit USB-Anschluss für Zeitschaltuhr und Dimmung
Abmessungen:
a uasunLED 100 W: 84,5 x 36 x 5,5 cm (L x B x H), Art.-Nr.: 83214100, Gesamtlumen 9.200
a uasunLED 150 W: 124,5 x 36 x 5,5 cm (L x B x H), Art.-Nr.: 83214150, Gesamtlumen 13.740
a uasunLED 200 W: 84,5 x 36 x 5,5 cm (L x B x H), Art.-Nr.: 83214200, Gesamtlumen 13.800
a uasunLED 300 W: 124,5 x 36 x 5,5 cm (L x B x H), Art.-Nr.: 83214300, Gesamtlumen 20.610
2. Auspacken
Prüfen Sie die Leuchte nach dem Auspacken auf etwaige Beschädigungen. Bei Beanstandungen
wenden Sie sich bitte unverzüglich an Ihren Fachhändler.
Lieferumfang:
•Leuchte aquasunLED
•Stahlseilaufhängung a uafit 3
•CD mit Programmen
3. Sicherheitshinweise
•Die Leuchte ist keine A uarienabdeckung und darf nur über dem A uarium montiert werden. Bei
Verwendung der Stahlseilaufhängung darf der Mindestabstand zwischen Leuchte und
Wasseroberfläche 30 cm nicht unterschreiten.
•Bei Betrieb kann das Gehäuse relativ heiß werden: Vorsicht bei Berührung! Zur Reinigung
trennen Sie die Leuchte vollständig vom Netz und lassen sie abkühlen. Anschließend hängen Sie
die Leuchte ab.
•Bei der Reinigung achten Sie darauf, dass keine Feuchtigkeit in das Innere der Leuchte gelangt!
•Achten Sie auf einen ausreichenden Wärmeaustausch! Die Leuchte darf nicht hinter
Verkleidungen oder in Abdeckungen montiert werden. Unzureichende Lüftung führt zu
Überhitzung der Leuchte und Schädigung der elektrischen Bauteile.
•Unternehmen Sie keine eigenen Reparaturversuche, sondern schicken Sie die Leuchte zur
Prüfung mit einer Mängelbeschreibung ein. Auch defekte LEDs können nur vom Hersteller
getauscht werden.
•Bei allen Arbeiten an der Leuchte unbedingt Netzstecker ziehen.

3
4. Installation
Die Leuchte wird mit der beiliegenden Stahlseilaufhängung an der Decke befestigt.
Die Stahlseilaufhängung ist eine elegante und einfache Möglichkeit zur Montage der aquasunLED
und anderer Leuchten an der Zimmerdecke.
Bei der a uasunLED 200 W und 300 W sind die Netzgeräte fest mit einem Kabel an der Leuchte
montiert. Soll das Kabel beispielsweise durch eine schmale Öffnung gezogen werden, muss das
Netzgerät zuvor mit dem Stecker getrennt werden. Der Netzstecker muss dazu gezogen sein!
Lieferumfang:
Die Aufhängung besteht aus je 2 Stück:
1. Deckenbefestigung mit Schrauben und Dübeln, Edelstahlseil, 2,00 m lang, mit Stopper
2. Lampenbefestigungsstück (Seil mit Y-Stück mit Endhülsen
)
Montage:
Zunächst werden die beiden Deckenbefestigungen (1.1) mit den Dübeln und Schrauben an der
Decke befestigt. Dabei können die beiden Aufhängungspunkte an der Decke im Abstand von 85 cm
(100 und 200 W Version) bzw. 125 cm (150 und 300 W Version) markiert werden.
Stahlseil: Das Edelstahlseil wird jetzt durch die Mutter der Deckenbefestigung (1.3) gezogen, so
dass der Stopper (1.2) innen liegt. Die Mutter wird jetzt in die Deckenbefestigung geschraubt, so
dass das Seil nach unten hängt.
Lampenbefestigung:
Das Edelstahlseil wird durch die Lampenbefestigung des Y-Stückes gezogen. Dazu wird es oben
eingeschoben (2.1.1). Es tritt aus der seitlichen Öffnung (2.1.2) wieder aus. Hier wird es so weit
herausgezogen, bis die Leuchte in der gewünschten Höhe über dem A uarium hängt. Sobald die
Lampe ausgerichtet ist, wird die Sicherungsschraube (2.2) angezogen, um ein ungewolltes
Verkippen der Lampe zu verhindern.
Lösen der Befestigung:
Die Lampenbefestigung verfügt über einen Rückzugstop, so dass sich das Seil leicht justieren lässt.
Falls Seil nachgegeben werden muss oder die Leuchte abgehängt werden soll, kann mit dem Finger
auf die Fixierungsschraube (2.1.1) gedrückt werden. – Achtung: Leuchte festhalten! Das Seil lässt
sich jetzt wieder aus der Lampenbefestigung herausziehen.
Hängt die Leuchte in der endgültigen gewünschten Höhe, kann das Stahlseil mit einem
Seitenschneider eingekürzt werden.
Achten Sie dabei auf den Mindestabstand von 30 cm zur Wasseroberfläche!
Bei feuchter Umgebungsluft korrodiert auch Edelstahl im Laufe der Zeit. Deswegen die
Stahlseile regelmäßig kontrollieren und bei Bedarf ersetzen.

4

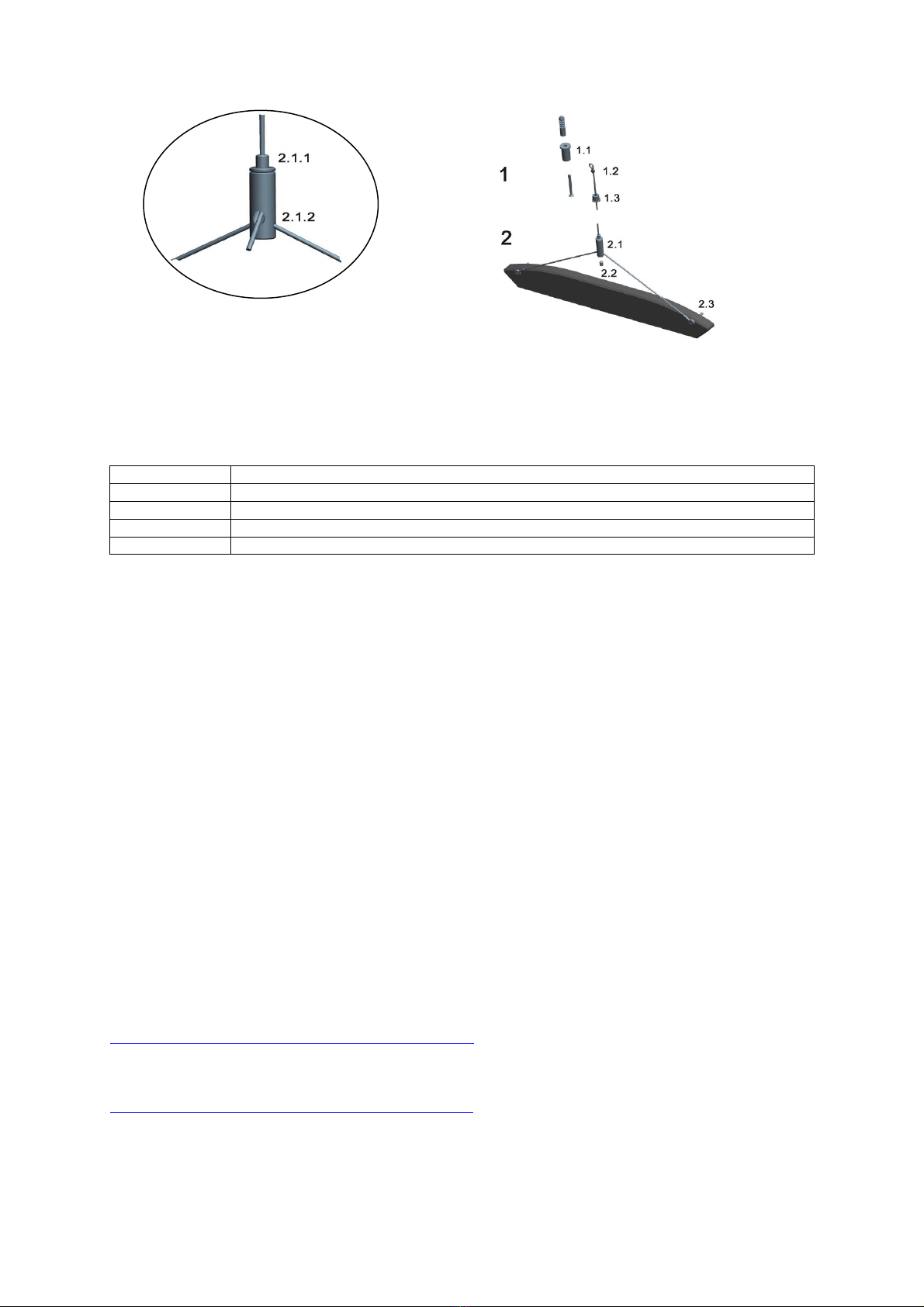

Abb. 1: Stahlseilaufhängung
1.1 Deckenaufhängung
1.2 Stopper am Edelstahlseil
1.3 Mutter für Deckenaufhängung
2.1 Lampenbefestigung
2.2 Sicherungsschraube
2.3 Öse Y-Stück
2.1.1 Fixierungsschraube zum Lösen
2.1.2 Ende des Stahlseils
Ersatzteilliste
Art.-Nr. Artikel
83214002 Polycarbonatscheibe a uasunLED 100 W 800 x 302 x 3 mm
83214003 Polycarbonatscheibe a uasunLED 150 W 1200 x 302 x 3 mm
83214013 Endkappe Polycarbonatscheibe für Timer
83214014 Endkappe Polycarbonatscheibe ohne Timer
4.1. Lampenmontage/Lampenwechsel
Defekte LEDs können nur vom Hersteller getauscht werden.
Elektrischer Anschluss:
Die aquasunLED kann an jede Schukosteckdose werden.
Bei allen Arbeiten an der Leuchte unbedingt alle Netzstecker ziehen!
4.2. rogrammeinstellung
Lichtsteuerung:
-USB-Anschluss für PC
-Software „DimEdit“ wird mitgeliefert, keine Installation auf dem PC notwendig.
-Neun vorprogrammierte Steuerprogramme, einzeln änderbar über mitgelieferte Software
„DimEdit“. Softwareupdate online möglich.
-Vier separat programmierbare und dimmbare Kanäle für weiße LEDs, blaue LEDs, Mondlicht
und Wolkenflug.
Die aquasunLED besitzt einen eingebauten programmierbaren Timer. Die Leuchte ist
vorprogrammiert. Änderungen können direkt an der Uhr oder per USB Kabel am PC vorgenommen
werden. Die beiliegende CD enthält das Programm für die Installation auf dem Computer. Ferner
steht das Programm unter folgendem Link zum Download bereit:
Link zum Download der aktuellen Software:
http://www.a ua-medic.de/downloads/DimEdit.exe
Link zum Download der ZIP mit den 10 aktuellen Beispielprogrammen, mit denen die Uhr
vorprogrammiert ausgeliefert wird.
http://www.a ua-medic.de/downloads/DimFiles.zip

5
4.2.1. rogrammierung über die Uhr
Abb. 2: Uhr der aquasunLED
Mit Hilfe der Lichttaste (5) kann die Uhrbeleuchtung eingeschaltet werden. Über die Menütaste
erreicht man die einzelnen Parameter wie Uhrzeit, Programme, Prozenteinstellung, die man mit
Hilfe der + und – Tasten ändern kann.
Es sind neun rogramme (4) voreingestellt. Diese können nur am Computer geändert werden.
Die einzelnen Programme erreicht man über die Menütaste und anschließendes Drücken der +/-
Tasten. Auf gleiche Weise lassen sich Uhrzeit (1), Beleuchtungsstärke in rozent (3) und die
jeweilige Mondphase (2) verstellen. Mit Hilfe der rozent-Einstellung (3) lässt sich die
Helligkeit des vorgegebenen Programms verändern. Verstellt man diese von 100 % auf 50%, hat
man die Beleuchtungsstärke halbiert. Die im Programm vorgegebenen Prozentangaben werden
dadurch im Einzelnen nicht beeinflusst. Das gesamte Programm wird entsprechend der gewählten
prozentualen Angabe modifiziert.
Auch die im Programm vorgegebenen Daten der Mondlichtsteuerung können über die Uhr nicht
verändert werden. Man kann aber festlegen, welcher Mondzyklus an einem gewählten Tag
vorliegen soll. Der Mondzyklus umfasst der Einfachheit halber, was nicht ganz exakt der Realität
entspricht, 28 Tage. Wählt man beispielsweise Tag 14, ist an dem betreffenden Tag Vollmond.
Abb. 3: Grafische Darstellung der voreingestellten Lichtprogramme

6
4.2.2. rogrammierung am Computer
Abb. 4: rogramm DimEdit (Verlauf rogramm 8)
Abb. 5: Öffnen der rogramme in DimEdit

7
Das Öffnen der rogramme in DimEdit erfolgt entweder mit einem Doppelklick der linken
Maustaste oder durch einmaliges Klicken und einen zweiten Klick auf den Button
„Öffnen“.
Kopieren Sie „DimEdit“ zusammen mit den zugehörigen Programmen für die Lichtsteuerung von
der mitgelieferten CD in einen Ordner auf der Festplatte Ihres Rechners. Das Programm kann ohne
weitere Installation gestartet werden. Über den Button „Laden“ öffnet man die im Lieferumfang
vorhandenen Lichtprogramme (Abb. 5). Durch Anklicken und Halten der linken Maustaste lassen
sich Kurven erstellen. Uhrzeiten und Prozentangaben werden in der unteren, hellblauen Leiste
angezeigt. Das Programm ist in Weiß, Blau, Wolken und Mond aufgeteilt. Bei 100% liegt maximale
Helligkeit an. Beim Wolkenflug wären 100% die maximal mögliche Wolkenabdunklung. Mit dem
Regler Wolken Tempo stellt man ein, wie häufig der Zufallsgenerator neue Wolkenformationen
erstellt.
Beschreibung der rogramme (Abb. 3):
rogramm 0:
Weiß beginnt um 7.30 Uhr mit 32% Helligkeit, erreicht um 8.00 Uhr 100%, wird um 18.15 Uhr
wieder herunter gedimmt, um dann um 18.45 Uhr zu enden. Blau beginnt um 6.45 und endet um
19.15 Uhr, der Dimmvorgang ist wie bei Weiß. Kein Mondlicht und keine Mondphase.
rogramm 1:
Wie Programm 0, jedoch andere Anfangs- und Endzeit beim Blaulicht.
rogramm 2:
Entspricht Programm 1, das um ein konstant mit 5% Leistung während der Dunkelphase
leuchtendes Mondlicht ergänzt wurde.
rogramm 3:
Wie bei Programm 2, jedoch Mondlicht mit 10%.
rogramm 4:
Wie bei Programm 3, jedoch statt konstantem Mondlicht Mondphase mit 5%.
rogramm 5:
Wie bei Programm 3, jedoch statt konstantem Mondlicht Mondphase mit 10%.
rogramm 6:
Wie Programm 2, zuzüglich Wolkenflug zwischen 10:30 und 16:00 Uhr mit 12 bis 40%
Wolkenabdunklung.
rogramm 7:
Wie Programm 6, jedoch mit 5% Mondlicht.
rogramm 8:
Wie Programm 7, jedoch mit 5% Mondphase (siehe Abb. 4):
rogramm 9:
Ohne Programmierung.
Will man Vollmond auf einen bestimmten Tag legen, so geht dies nur an der Uhr (siehe Kapitel
4.2.1).

8
Die Programme können verändert werden, indem man sie mit DimEdit lädt, variiert und
anschließend unter demselben oder einem neuen Namen abspeichert.
Schließt man die aquasunLED über das mitgelieferte USB-Kabel an den Rechner an, erscheint
diese als eigenständiges Laufwerk.

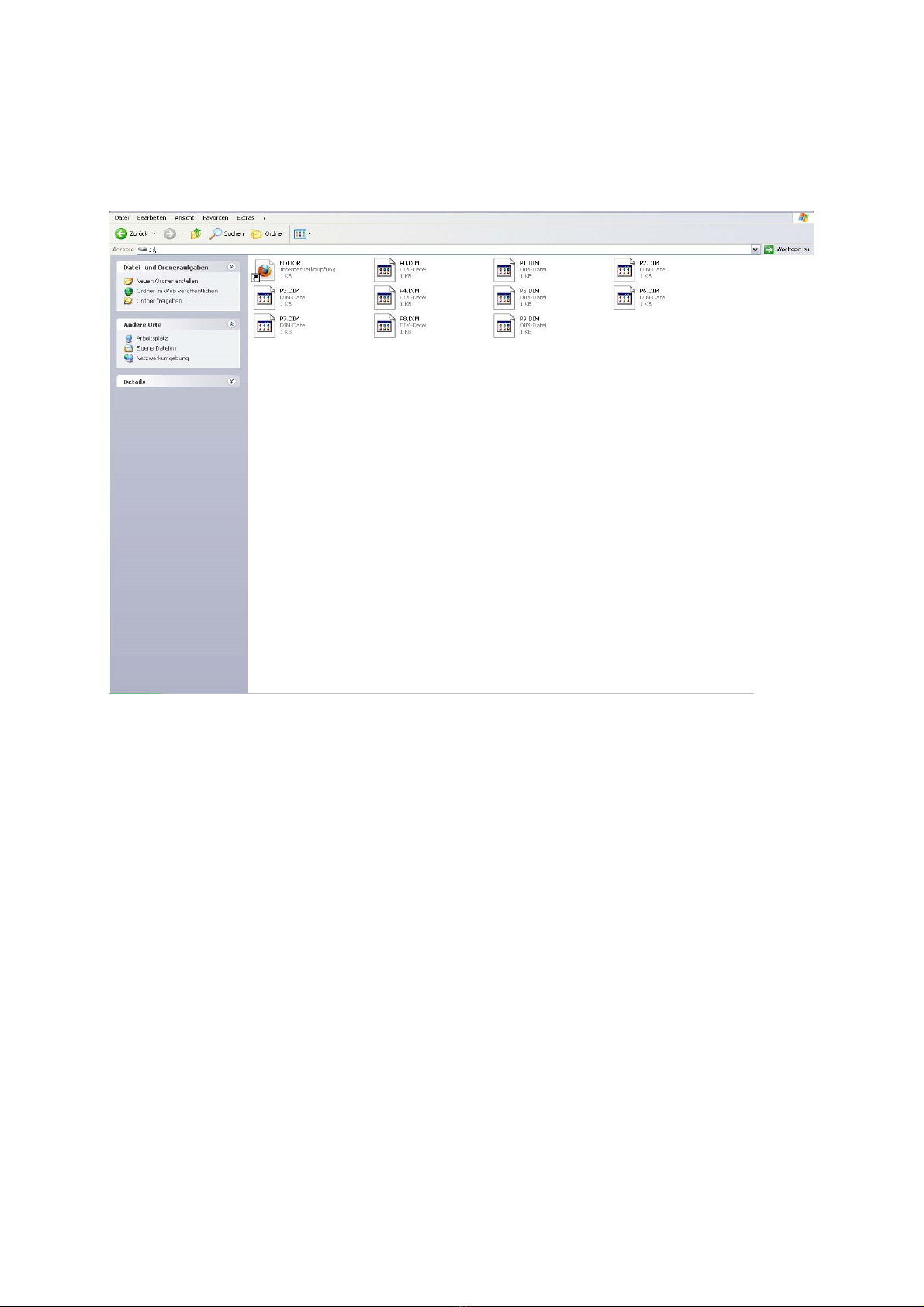

Abb. 6: aquasunLED als Laufwerk
Hat man Programme neu erstellt oder bestehende modifiziert, müssen sie auf dieses Laufwerk
kopiert werden.
5. Wartung und flege
Reinigen Sie die Scheibe im abgekühlten Zustand regelmäßig von Rückständen aus
Wasserspritzern und Verdunstung behutsam mit einem angefeuchteten Tuch. Verwenden Sie
niemals zusätzliche Reinigungs- oder Scheuermittel!
6. Garantie
AB A ua Medic GmbH gewährt eine 12-monatige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen
(ausgenommen Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme
mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder
unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen,
die von nicht autorisierten Stellen vorgenommen wurden.
AB A ua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten – Stand 03/2016

9
aquasunLED
Operation manual ENG
In purchasing this lighting system, you have selected a top uality product. It has been specifically
designed for a uarium use and has been tested by experts. High uality components and latest
technology as well as modern design guarantee for enjoying your a uarium lighting for many
years.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
__________________________________________________________________________________________

10
LED aquarium lighting for salt- and fresh water aquaria
rogrammable light control for sunrise/fall, moonlight and cloud flying.
The aquasunLED is modularly constructed. Each LED module consists of 50 high-power LEDs 1
watt each (15 x 1 watt blue and 35 x 1 watt 12,000 K) with a total power of app. 50 watt resp. of
high-power LEDs of 3 watt in the case of the 200 and 300 watt version. The light is e uipped with a
programmable computer control. The light channels for white LEDs, blue LEDs, moonlight and
cloud flying are separately controllable and make a natural lighting possible. Even a cycle for
moonlight phases is taken into account.
The housing is made of powder-coated and saltwater resistant aluminium.
1. Technical Data
Line voltage: 230 Volt/50 Hz (if not stated otherwise on the ID-label).
a uasunLED is available in 4 versions:
- a uasunLED 100 W, 150 W, 200 W and 300 W
-colour temperature 14,000 K
-safety tension 24 V with external power pack
-computer control with USB connection for timer and dimming
Dimensions:
a uasunLED 100 W: 84.5 x 36 x 5.5 cm (l x w x h), Item-No.: 83214100, total lumen 9,200
a uasunLED 150 W: 124.5 x 36 x 5.5 cm (l x w x h), Item-No.: 83214150, total lumen 13,740
a uasunLED 200 W: 84.5 x 36 x 5.5 cm (l x w x h), Item-No.: 83214200, total lumen 13,800
a uasunLED 300 W: 124.5 x 36 x 5.5 cm (l x w x h), Item-No.: 83214300, total lumen 20,610
2. Unpacking
On unpacking, please check the lighting system immediately for any damages. In case of any
complaints, please contact your dealer directly.
Included in shipment:
•aquasunLED
•steel cable suspension a uafit 3
•CD incl. programmes
3. Safety advices
•The lighting system cannot be used as a uarium cover. It has to be mounted only above the
a uarium. The minimum distance between lighting and a uarium must be at least 30 cm.
•The housing may become hot during operation. Be cautious when touching it!
•For cleaning, disconnect the lighting system from the mains and let it cool down. Afterwards,
take the lighting down.
•When cleaning, take care that no humidity enters the interior of the lighting system!
•Pay attention to a sufficient thermal exchange. Do not mount the system in enclosures or
behind panels. Missing aeration may result in overheating and damage the electric components.
•Do not try to repair the lighting system (LEDs, electronic parts). Please send it in for checking,
preferably with a list of defects. Even broken LEDs can only be changed by the manufacturer.
•When working on the light, always pull all power plugs.

11
4. Installation
The light can be fixed at the ceiling with the attached steel cable suspension.
The cable suspension system provides a neat and simple method of ceiling mounting of
aquasunLED and other suitable lights.
Concerning the a uasunLED 200 W and 300 W, the power supplies are firmly mounted to the lamp
with a cable. If the cable should be pulled e.g. through a narrow opening, the power supply has to
be separated together with the plug from the lamp. The power plug has to be pulled then!
Contents:
The suspension system comprises 2 pcs. of each of the following:
1. Ceiling plate with screws and plugs, 2 metre stainless steel cable with stopper
2. Light fixing (cable with Y-piece and end bushes)
Mounting:
The two ceiling plates (1.1) must be securely screwed to the ceiling by using the screws and plugs.
Suitable screws and plugs are provided but you should ensure your ceiling is capable of holding the
weight of the light in this way. The distance between the two suspension points at the ceiling must
be 85 cm (100 and 200 W version) resp. 125 cm (150 and 300 W version).
Stainless steel cable: The stainless steel cable is now fed through the retaining bush (1.3) of the
ceiling plate so that the stopper (1.2) is retained inside the ceiling plate. The retaining bush is
screwed onto the ceiling plate allowing the stainless steel cable to hang free.
Fixing of the light:
The stainless steel cable has to be drawn through the light fixing of the Y-piece. To do so, the cable
is fed through the fixing from the top (2.1.1). It is drawn through the side opening (2.1.2) and
then it has to be pulled until the lamp is in the correct height above the a uarium. As soon as the
light is adjusted in the right position, tighten the safety bolt (2.2) to avoid a canting of the lamp.
Release the fixing:
The light fixing has a non-return mechanism so that the cable can easily be adjusted. To remove
the light or re-adjust the height, press the adjustment screw (2.1.1). – Caution: Hold the light
tight! Now, the stainless steel cable can be pulled out of the light fixing.
When the light is mounted in the correct position, any surplus cable may be cut off by pliers.
ay attention to the required minimum distance of 30 cm to the water surface!
In course of time, even stainless steel could corrode by humid ambient air. Therefore,
check the steel cables regularly and replace them, if necessary.

12
Fig. 1: Steel cable suspension:
1.1 Ceiling suspension
1.2 Stopper at the stainless steel cable
1.3 Retaining bush for ceiling suspension
2.1 Light fixing
2.2 Safety bolt
2.3 Loop of the Y-piece
2.1.1 Fixing screw for release
2.1.2 End of cable
Spare parts list
Art.-No. Article
83214002 Pane polycarbonate a uasunLED 100 W 800 x 302 x 3 mm
83214003 Pane polycarbonate a uasunLED 150 W 1200 x 302 x 3 mm
83214013 Cap a uasunLED pane polycarbonate for timer
83214014 Cap a uasunLED pane polycarbonate w/o timer
4.1 Assembling/changing the LEDs
In case of faulty LEDs, the aquasunLED has to be returned to the manufacturer.
Electric connection:
The aquasunLED can be connected to any safety socket.
When working on the light, always pull all power plugs!
4.2. rogramme setting
Light control:
-USB-connection for PC
-Software „DimEdit“ is included, no installation on the PC is re uired.
-Nine control programmes are pre-programmed that can be changed with the included software
„DimEdit“ individually. A software update is possible online.
-Four separately programmable and dimmable channels for white LEDs, blue LEDs, moonlight
und cloud flying.
The aquasunLED has got an integrated programmable timer. The light is pre-programmed.
Changes can be made directly at the clock or by the USB-cable at the PC. The included CD contains
the programme for the installation on the computer. Furthermore, the programme is available for
download under the following link:
Link for downloading the current software:
http://www.a ua-medic.de/downloads/DimEdit.exe
Link for downloading the ZIP containing the 10 current sample programmes that are already pre-
programmed in the clock.
http://www.a ua-medic.de/downloads/DimFiles.zip

13
4.2.1. rogramming via the clock
Fig. 2: Clock of the aquasunLED
The clock lighting can be switched on by the light key (5). By the menu key, the individual
parameters such as time, programmes, percentage are reached that can be changed by the + and
– keys.
Nine programmes (4) are pre-adjusted that can only be changed at the computer. By the menu
key, the individual programmes are reached by pressing the + and – keys. In the same way,
time (1), density of light in per cent (3) and the respective moon phase (2) can be adjusted.
The brightness of the pre-set programme can be changed by the per cent adjustment (3). If it is
set from 100% to 50%, the density of light is halved. The percentages given in the programme are
not affected by it in detail. The entire programme is modified according to the selected proportional
indication.
Also, the data of the moon light control given in the programme cannot be changed by the clock.
However, it can be specified which moon cycle is to be present on a selected day. The moon cycle
covers 28 days for the sake of simplicity, which does not correspond precisely to the reality. If one
selects for example day 14, full moon is on the day concerned.
Fig. 3: Graphic presentation of the pre-set light programmes

14
4.2.2. rogramming on the computer
Fig. 4: rogramme DimEdit (course of programme 8)
Fig. 5: Opening the programmes in DimEdit

15
The programmes in DimEdit can be opened either by one double click of the left mouse
button or by one click and a second click on the button „opening“.
Copy DimEdit as well as the associated programmes for the light control of the CD provided into a
file on the hard disk of your computer. The programme can be started without further installation.
By the button „loading“ the light programmes included in delivery (Fig. 5) can be opened. By
clicking and holding the left mouse button, curves can be created. Times and percentages are
indicated in the lower, light blue bar. The programme is divided in white, blue, clouds and moon.
With 100%, maximum brightness is shown. During cloud flying, 100% would be the maximum
possible cloud darkening. With the controller for cloud’s speed it can be adjusted how often the
random generator builds new cloud formations.
Description of the programmes (Fig. 3):
rogramme 0:
White starts at 7:30 o’clock with brightness of 32%, reaches 100% at 8:00 o’clock, is dimmed
down at 18:15 o’clock in order to end at 18.45 o’clock. Blue starts at 6:45 o’clock and ends at
19:15 o’clock, the dimming process is the same as with white. No moonlight and no moon phase.
rogramme 1:
Same as programme 0, but other times of start and end than with the blue light.
rogramme 2:
Corresponds to programme 1 that was complemented by a moonlight shining constantly with 5%
power during the dark phase.
rogramme 3:
Same as programme 2 but with 10% moonlight.
rogramme 4:
Same as programme 3, but instead of constant moonlight a moon phase with 5%.
rogramme 5:
Same as programme 3, but instead of constant moonlight a moon phase with 10%.
rogramme 6:
Same as programme 2, plus cloud flying between 10:30 and 16:00 o’clock with 12 to 40% cloud
darkening.
rogramme 7:
Same as programme 6, but with 5% moonlight.
rogramme 8:
Same as programme 7, but with a moon phase of 5% (see Fig. 4).
rogramme 9:
Without programming.
If there should be full moon on a certain day, this can only be adjusted at the clock (see chapter
4.2.1).
The programs can be changed by loading them with DimEdit, modify and then store them under
the same or a new name.

16
If the aquasunLED is connected to the computer via the USB cable provided, this will appear as
separate drive.
Fig. 6: aquasunLED as drive
If programmes were re-created or existing programmes modified, they have to be copied on this
drive.
5. Maintenance and Care
Clean the filter glass regularly (caution: let it cool down first!) from residues of water splashes and
evaporation with a moistened cloth. Never use additional cleansing agents!
6. Warranty
Should any defect in material or workmanship be found within 12 months of the date of purchase
AB A ua Medic GmbH undertakes to repair or, at our option, replace the defective part free of
charge – always provided the product has been installed correctly, is used for the purpose that was
intended by us, is used in accordance with the operating instructions and is returned to us carriage
paid. The warranty term is not applicable on all consumable products.
Proof of Purchase is re uired by presentation of an original invoice or receipt indicating the dealer’s
name, the model number and date of purchase, or a Guarantee Card if appropriate. This warranty
may not apply if any model or production number has been altered, deleted or removed,
unauthorised persons or organisations have executed repairs, modifications or alterations, or
damage is caused by accident, misuse or neglect. We regret we are unable to accept any liability
for any conse uential loss. Please note that the product is not defective under the terms of this
warranty where the product, or any of its component parts, was not originally designed and / or
manufactured for the market in which it is used. These statements do not affect your statutory
rights as a customer.
If you have any uestions your dealer cannot answer please contact us. We reserve the right to
modify and adjust the specification of our products without prior notification.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technical changes reserved – 03/2016

17
aquasunLED
Mode d’emploi F
L’achat de ce luminaire constitue un choix de ualité. Il a été spécialement conçu et testé pour
l’utilisation a uariophile. Une techni ue de ualité et les meilleurs matériaux ainsi u’une
conception moderne vous garantissent une joie de longue durée avec ce luminaire.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Allemagne
_________________________________________________________________________________________

18
Luminaire LED pour aquariums d’eau douce ou d’eau de mer
Gestion programmable de la lumière pour lever et coucher de soleil, lumière lunaire et
passages nuageux.
aquasunLED est de conception modulaire. Cha ue module LED se compose de 50 LED de grande
capacité de 1 watt (15 x 1 watt bleu et 35 x 1 watt 12.000 K) avec un rendement global d’environ
50 watts ou de LED de grande capacité de 3 watts en cas de 200 et 300 watts version. Le luminaire
est é uipé d’une commande informatisée complètement programmable. Un éclairage naturel est
possible grâce aux canaux individuels pour LED blancs, LED bleus, cycle lunaire et passages
nuageux. Même un cycle pour les phases lunaires est pris en compte.
Le boîtier est réalisé en aluminium anodisé résistant à l’eau de mer.
1. Caractéristiques techniques
Raccord secteur: 230 Volt, 50 Hz.
a uasunLED est disponible en uatre versions:
-a uasunLED 100 W, 150 W, 200 W et 300 W
-Température de couleur 14.000 K
-Tension de sécurité 24 V avec transformateur extérieur
-Contrôle informatisé avec raccord USB pour la minuterie et la gradation
Dimensions:
a uasunLED 100 W: 84,5 x 36 x 5,5 cm (L x l x h), Art.-Nr.: 83214100,
rendement total lumen 9.200
a uasunLED 150 W: 124,5 x 36 x 5,5 cm (L x l x h), Art.-Nr.: 83214150,
rendement total lumen 13.740
a uasunLED 200 W: 84,5 x 36 x 5,5 cm (L x l x h), Art.-Nr.: 83214200,
rendement total lumen 13.800
a uasunLED 300 W: 124,5 x 36 x 5,5 cm (L x l x h), Art.-Nr.: 83214300,
rendement total lumen 20.610
2. Déballage
Après le déballage vérifier le luminaire concernant d’éventuels dommages. En cas de réclamation
veuillez vous adresser à votre revendeur.
Contenu de la livraison:
•Luminaire aquasunLED
•Suspension en câbles d’acier a uafit 3
•CD avec programmes
3. Conseils de sécurité
•Le luminaire ne constitue pas un couvercle pour l’a uarium et doit être installé au dessus de
l’a uarium. Lors de l’utilisation de la suspension par câbles d’acier la distance minimale entre le
luminaire et la surface de l’eau doit être au minimum de 30 cm.
•Lors du fonctionnement le boîtier peut devenir relativement chaud: Attention en cas de
contact! Pour le nettoyage déconnectez le luminaire du secteur et laissez le refroidir. Décrochez
ensuite le luminaire.
•Veillez lors du nettoyage ue l’humidité ne pénètre pas à l’intérieur du luminaire!
•Veillez à un échange thermi ue suffisant! Il ne faut pas installer le luminaire derrière un décor
ou dans un couvercle. Une aération insuffisante mène à une surchauffe du luminaire et à un
endommagement des éléments électri ues.

19
•N’entreprenez pas d’essais de réparation, mais renvoyez le luminaire pour expertise avec une
description du défaut. Des LED défectueux ne peuvent être remplacés ue par le fabricant.
•Pour toute intervention sur le luminaire il faut absolument débrancher le luminaire du secteur.
4. Installation
Le luminaire est fixé au plafond avec la suspension par câbles d’acier fournis.
La suspension par câbles d’acier constitue une possibilité élégante et simple pour le montage du
luminaire aquasunLED et d’autres luminaires au plafond.
En ce ui concerne les a uasunLED 200 W et 300 W, les blocs d’alimentation sont fixés avec un
cable au luminaire. Si le cable d’alimentation doit par exemple être tiré à travers une ouverture
étroite, le bloc d’alimentation doit d’abord être séparé de la prise secteur. La prise secteur doit être
retirée à cet effet!
Contenu de la livraison:
La suspension se compose de deux éléments chacun:
1. Fixation de plafond avec vis et douilles, câbles en acier inoxydables, longueur 2 mètres avec
arrêtoir.
2. Fixation du luminaire (câble avec éléments en Y avec manchon
)
Montage:
D’abord il faut fixer les deux fixations de plafond (1.1) avec les douilles et les vis. Pour cela vous
pouvez mar uer les deux points d’ancrage au plafond avec un intervalle de 85 cm (version 100 et
200 W) ou de 125 cm (version 150 et 300 W).
Câble en acier: Le câble en acier est tiré à travers l’écrou de la fixation au plafond (1.3), de
manière à ce ue l’arrêtoir (1.2) se situe à l’intérieur. Il faut maintenant visser l’écrou dans la
fixation de plafond, de façon à ce ue le câble pende vers le bas.
Fixation du luminaire:
Le câble en acier est tiré à travers la fixation du luminaire de l’élément en Y. Pour cela on le glisse
par le haut (2.1.1). Il ressort de nouveau par l’ouverture latérale (2.1.2). A partir de là on le tire
jus u’à ce ue le luminaire soit suspendu à la hauteur souhaitée au dessus de l’a uarium. Dès ue
le luminaire est aligné, on serre la vis de sécurité (2.2), afin d’éviter un basculement involontaire
de la lampe.
Désolidarisation de la fixation:
La fixation de la lampe dispose d’un arrêt anti retour facilitant l’ajustement facile du câble. Au cas
où il faut relâcher du câble ou u’il faut décrocher le luminaire, on peut appuyer avec le doigt sur la
vis de fixation (2.1.1). – Attention: retenir la lampe! Il est maintenant de nouveau possible de
retirer le câble de la fixation de la lampe.
Lors ue le luminaire se trouve dans sa position définitive souhaitée, le câble en acier peut être
raccourci avec une pince.
Veillez à la distance minimale de 30 cm par rapport à la surface de l’eau!
Dans un environnement humide le câble en acier se corrode au fil du temps. C’est
pourquoi il faut régulièrement le contrôler et le remplacer en cas de besoin.

20
hoto. 1: Suspension, câble en acier
1.1 Fixation plafond
1.2 Arrêtoir sur le câble d’acier
1.3 Ecrou de la fixation plafond
2.1 Fixation de la lampe
2.2 Vis de sécurité
2.3 Oeillet élément Y
2.1.1 Vis de fixation de désolidarisation
2.1.2 Extrémité du câble en acier
ièces de rechange
Réf. Désignation
83214002 Vitre polycarbonate a uasunLED 100 W 800 x 302 x 3 mm
83214003 Vitre polycarbonate a uasunLED 150 W 1200 x 302 x 3 mm
83214013 Cache lateral a uasunLED vitre polycarbonate pour timer
83214014 Cache lateral a uasunLED vitre polycarbonate sans timer
4.1. Montage de la lampe/changement d’ampoule
Les LED défectueux ne peuvent être remplacés ue par le fabricant.
Raccordement électrique:
aquasunLED peut être raccordé à toute prise de courant.
Lors de toute manipulation du luminaire le déconnecter absolument du secteur!
4.2. Réglage du programme
Commande de l’éclairage:
-Raccord USB pour PC
-Logiciel „DimEdit“ inclus, pas d’installation nécessaire sur le PC
-Neuf programmes de commande préprogrammés, modifiables individuellement au moyen du
logiciel „DimEdit“ inclus. Mise à jour du logiciel en ligne possible.
-Quatre canaux programmables et dimmables séparément pour les LED blancs, les LED bleus, la
lumière lunaire et les passages nuageux.
aquasunLED possède une minuterie intégrée programmable. Le luminaire est préprogrammé. Des
modifications peuvent être effectuées directement sur l’horloge ou par câble USB relié à
l’ordinateur. La CD incluse contient le programme pour l’installation sur l’ordinateur. De plus, le
programme est accessible au téléchargement sous le lien suivant :
Lien vers le téléchargement du logiciel actuel:
http://www.a ua-medic.de/downloads/DimEdit.exe
Lien vers le téléchargement du ZIP avec les 10 exemples de programmes actuels, avec les uels
l’horloge préprogrammée est livrée.
http://www.a ua-medic.de/downloads/DimFiles.zip
