Aqua Medic Qube control LEDspot User manual

1
Qube control LEDspot
D Bedienungsanleitung
Vor Gebrauch aufmerksam lesen! S. 2 6
ENG Operation manual
Please read the manual carefully before use! P. 7 11
F Mode d’emploi
Veuillez lire soigneusement les instructions d’avant utilisation ! P. 12 16
ES Manual de instrucciones
Por favor lea el manual cuidadosamente! P. 17 21
Produkt Info
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________________________

2
Bedienungsanleitung D
Mit dem Kauf des Qube control aben Sie sic für ein Qualitätsprodukt entsc ieden. Es ist von Fac leuten
speziell für den aquaristisc en Gebrauc entwickelt und erprobt worden.
Programmierbare 2 Kanal Lichtsteuerung (0 10 V) für Aqua Medic LEDspot
1. Technische Daten
- 24 Volt Sic er eitsspannung
- Abmessungen: 7,4 x 7,4 x 1,5 cm
2. Auspacken
Prüfen Sie die Lic tsteuerung nac dem Auspacken auf etwaige Besc ädigungen. Bei Beanstandungen wenden
Sie sic bitte unverzüglic an I ren Fac ändler.
3. Lieferumfang
 Qube control
 Fernbedienung
 Netzteil (Input 100-240 V AC 50/60 Hz; Output 24 V DC 1.0 A)
4. Installation und Programmierung
Abb. 1: Qube control und Fernbedienung
1. Steuerkabel 0 – 10 V (fest montiert)
2. Nic t benötigt für LEDspot
3. Ansc luss Netzteil für Stromzufu r
4. Programmsymbol
5. Einstellung ändern
6. Dämmerungsp ase
7. Sonnenaufgang
8. Tageslic tp ase
9. Sonnenuntergang
10. Mondlic t
11. Herauszie bares Batteriefac (rückseitig)
Sicherheitshinweise:
Der Qube control und die Fernbedienung sind nicht wasserdicht. Sie dürfen deshalb nicht an Orten
mit hoher Luftfeuchtigkeit untergebracht werden und sind vor Korrosion durch Salzwasser zu
schützen.

3
Abb. 2: Anschluss eines LEDspots an den Qube Control
1. Ansc luss für Steuerkabel
2. Steuerkabel
3. Qube Control
4. Ansc luss Steuerkabel
5. Ansc lussbuc se für Netzteil
6. Nic t benötigt für LEDspot

4
Abb. 3: Anschluss von zwei LEDspots
1. Ansc luss für Steuerkabel
2. Steuerkabel
3. Qube Control
4. Ansc luss Steuerkabel
5. Ansc lussbuc se für Netzteil
6. Nic t benötigt für LEDspot
7. Y-Kabel

5
Abb. 4: Anschluss von bis zu sechs LEDspots
1. Ansc luss für Steuerkabel
2. Steuerkabel
3. Qube Control
4. Ansc luss Steuerkabel
5. Ansc lussbuc se für Netzteil
6. Nic t benötigt für LEDspot
7. Verteiler
Stecken Sie den Stecker des Netzteils in die Buc se 3 des Qube control (Abb. 1, Nr. 3). Das Steuerkabel kommt
an den Steuerkabelansc luss (Abb. 2 – 4, Nr. 4) des Qube control. Die Ansc lussmöglic keiten für LEDspots
zeigen die Abb. 2 bis 4.

6
Programmierung des Qube control:
Zur Einstellung der U rzeit drückt man die Taste mit dem U rensymbol auf der Fernbedienung. Die
Minutenanzeige beginnt zu blinken und kann mit den +/- Tasten verstellt werden. Durc erneutes Drücken der
Taste mit dem U rensymbol gelangt man zur Einstellung der Stunden. Mit Hilfe der SAVE-Taste wird die U rzeit
gespeic ert. Die EXIT Taste dient dazu, Menüpunkte o ne Änderung wieder zu verlassen. ON/OFF sc altet den
Qube manuell ein oder aus. Mit RESET werden alle Programme in den Werkszustand zurück versetzt.
Alle Einstellungen erfolgen in 5% Sc ritten: 0 = 5%, 20 = 100%
1. Dämmerungsp ase
8:30 - 9:00 0 - 6 Kanal W
8:30 - 9:00 1 - 10 Kanal B
2. Sonnenaufgang
9:00 - 12:00 6 - 20 Kanal W
9:00 - 12:00 10 - 20 Kanal B
3. Tageslic tp ase
12:00 - 17:00 20 Kanal W
12:00 - 17:00 20 Kanal B
4. Sonnenuntergang
17:00 - 21:00 20 - 0 Kanal W
17:00 - 21:00 20 - 1 Kanal B
5. Mondlic t
21:00 - 08:30 0 Kanal W
21:00 - 08:30 0 Kanal B
Die W und B Tasten ermöglic en manuelle Einstellungen der beiden Kanäle. Um diese oder die Tasten 6 – 10
(Abb. 1) zu aktivieren, muss zunäc st Taste 5 gedrückt werden. Im Programmiermodus beginnt im Display eine
blaue LED zu blinken. Um die Werkseinstellungen zu modifizieren wird zunäc st der gewünsc te Menüpunkt
mit Hilfe der Menütasten (Abb. 1, Nr. 6 - 10) gewä lt. In den Änderungsmodus gelangt man mit Hilfe der Taste
5, es blinkt eine blaue LED im Display. Um die Sc altzeiten einzustellen, muss danac die Taste mit dem
U rensymbol gedrückt werden. Es beginnen die Minuten, nac erneutem Drücken die Stunden zu blinken und
können mit +/- jeweils geändert und ansc ließend mit SAVE gespeic ert werden. Mit Hilfe der Tasten B und W
ist es möglic , die Helligkeit der Kanäle B und W in 5% Sc ritten zu ändern. Es werden im Display Stufen von
0 bis 20 angezeigt. Zuvor wieder die gewünsc te Menütaste und Taste 5 drücken. Mit SAVE werden die
Einstellungen gespeic ert. Durc Drücken der Taste DEMO startet man einen Schnelldurchlauf des
eingestellten Gesamtprogramms, den man mit EXIT wieder beendet.
5. Garantiebedingungen
AB Aqua Medic GmbH gewä rt dem Erstkäufer eine 24-monatige Garantie ab Kaufdatum auf alle Material-und
Verarbeitungsfe ler des Gerätes. Sie gilt nic t bei Versc leißteilen, wie Pumpensc lauc , Dre kreuz und Motor.
Im Übrigen ste en dem Verbrauc er die gesetzlic en Rec te zu; diese werden durc die Garantie nic t
eingesc ränkt. Als Garantienac weis gilt der Original-Kaufbeleg. Wä rend der Garantiezeit werden wir das
Produkt kostenlos durc den Einbau neuer oder erneuerter Teile instand setzen. Die Garantie deckt
aussc ließlic Material-und Verarbeitungsfe ler, die bei bestimmungsgemäßem Gebrauc auftreten. Sie gilt
nic t bei Sc äden durc Transporte, unsac gemäße Be andlung, falsc en Einbau, Fa rlässigkeit oder Eingriffen
durc Veränderungen, die von nic t autorisierter Stelle vorgenommen wurden. Im Fall, dass während oder
nach Ablauf der Garantiezeit Probleme mit dem Gerät auftreten, wenden Sie sich bitte an den
Fachhändler. Alle weiteren Schritte werden zwischen dem Fachhändler und Aqua Medic geklärt. Alle
Reklamationen & Retouren, die nicht über den Fachhandel zu uns eingesandt werden, können nicht
bearbeitet werden. AB Aqua Medic aftet nic t für Folgesc äden, die durc den Gebrauc des Gerätes
entste en.
AB Aqua Medic GmbH Gewerbepark 24 49143 Bissendorf/Germany
- Tec nisc e Änderungen vorbe alten - 05/2020/v3

7
Operation Manual ENG
In purc asing t is Qube control, you ave selected a top quality product. It as been specifically designed for
aquarium use and as been tested by experts.
Programmable 2 channel light control (0 10 V) for Aqua Medic LEDspot
1. Technical Data
- 24 V safety voltage
- Dimensions: 7.4 x 7.4 x 1.5 cm
2. Unpacking
On unpacking, please c eck t e lig t control immediately for any damage. In case of any problems, please
contact your dealer directly.
3. Included in shipment
 Qube control
 Remote control
 Power supply (input 100-240 V AC 50/60 Hz; output 24 V DC 1.0 A)
4. Installation and programming

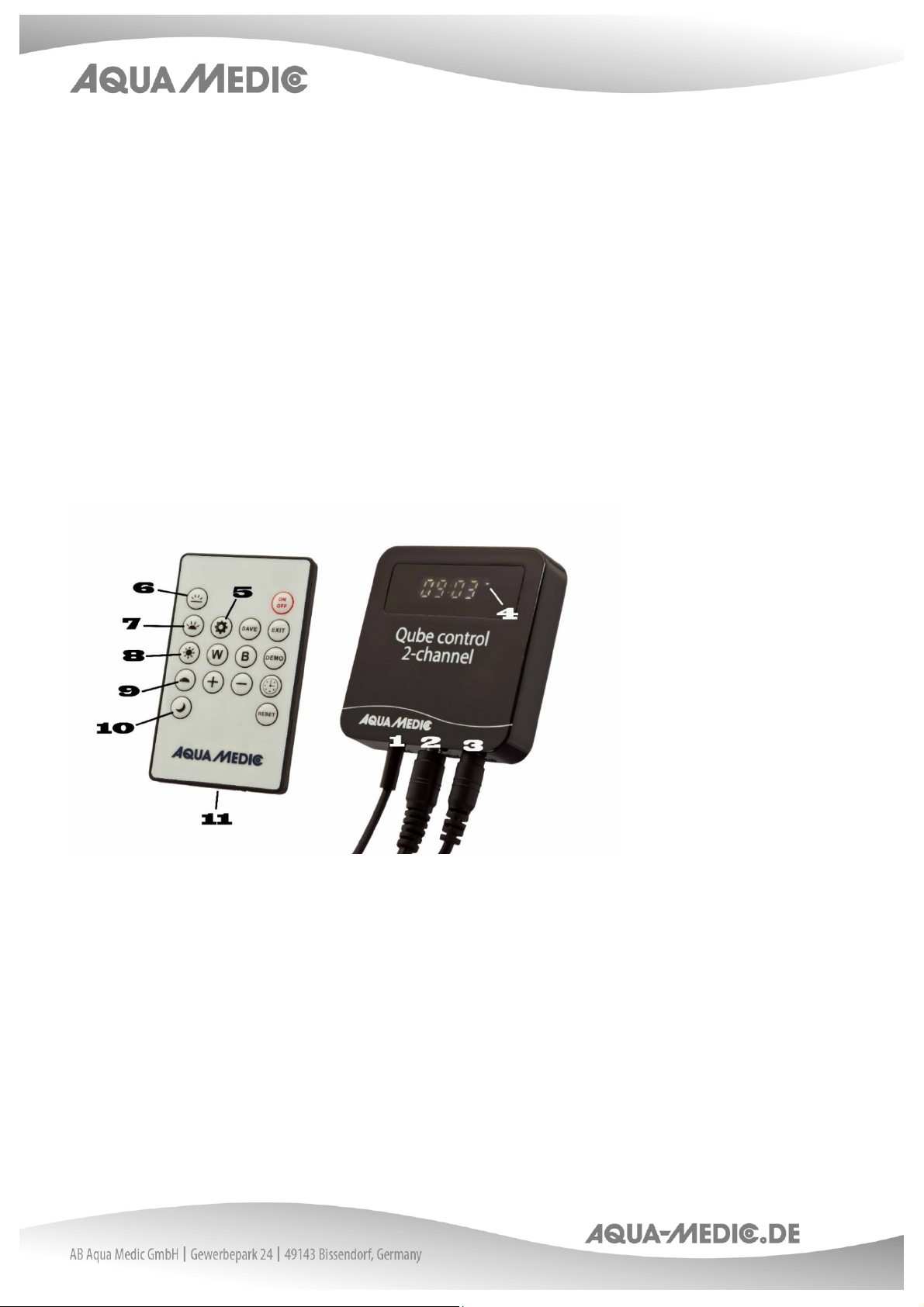

Fig. 1: Qube control and remote control
1. Control cable 0 – 10 V (fitted)
2. Not required for LEDspot
3. Connection for power supply
4. Program’s symbol
5. Adjust setting
6. Twilig t p ase
7. Sunrise
8. Daylig t p ase
9. Sunset
10. Moonlig t
11. Removable battery compartment (rear)
Safety hints:
The Qube control and remote control are not waterproof. Therefore, don’t install them in wet, humid
places. Furthermore, they have to be protected from corrosion from salt water.

8

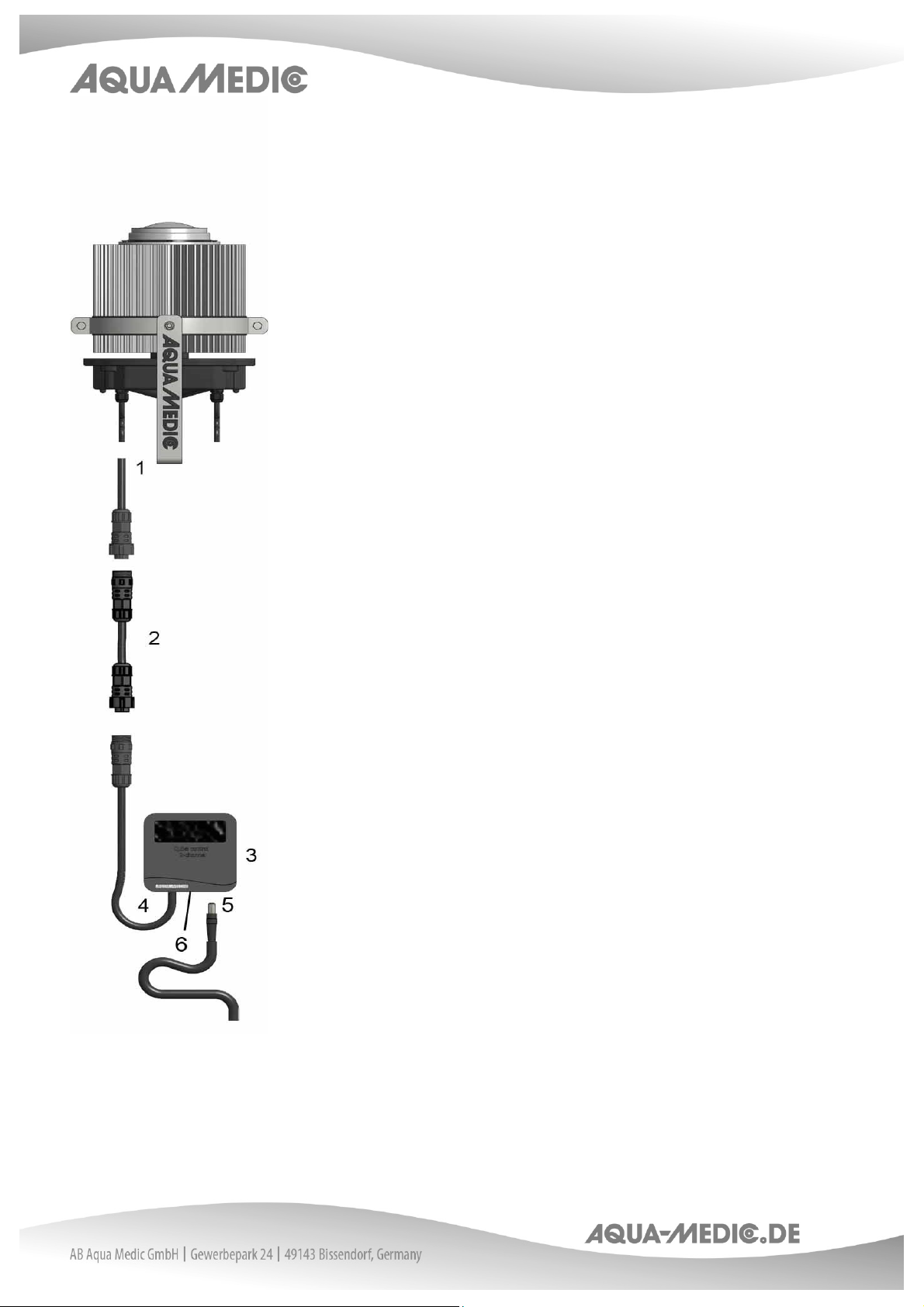

Fig. 2: Connecting a LEDspots to the Qube Control
1. Connection for control cable
2. Control cable
3. Qube Control
4. Connection control cable
5. Connection socket for power supply
6. Not required for LEDspot

9
Fig. 3: Connecting two LEDspots
1. Connection for control cable
2. Control cable
3. Qube Control
4. Connection control cable
5. Connection socket for power supply
6. Not required for LEDspot
7. Y-cable

10

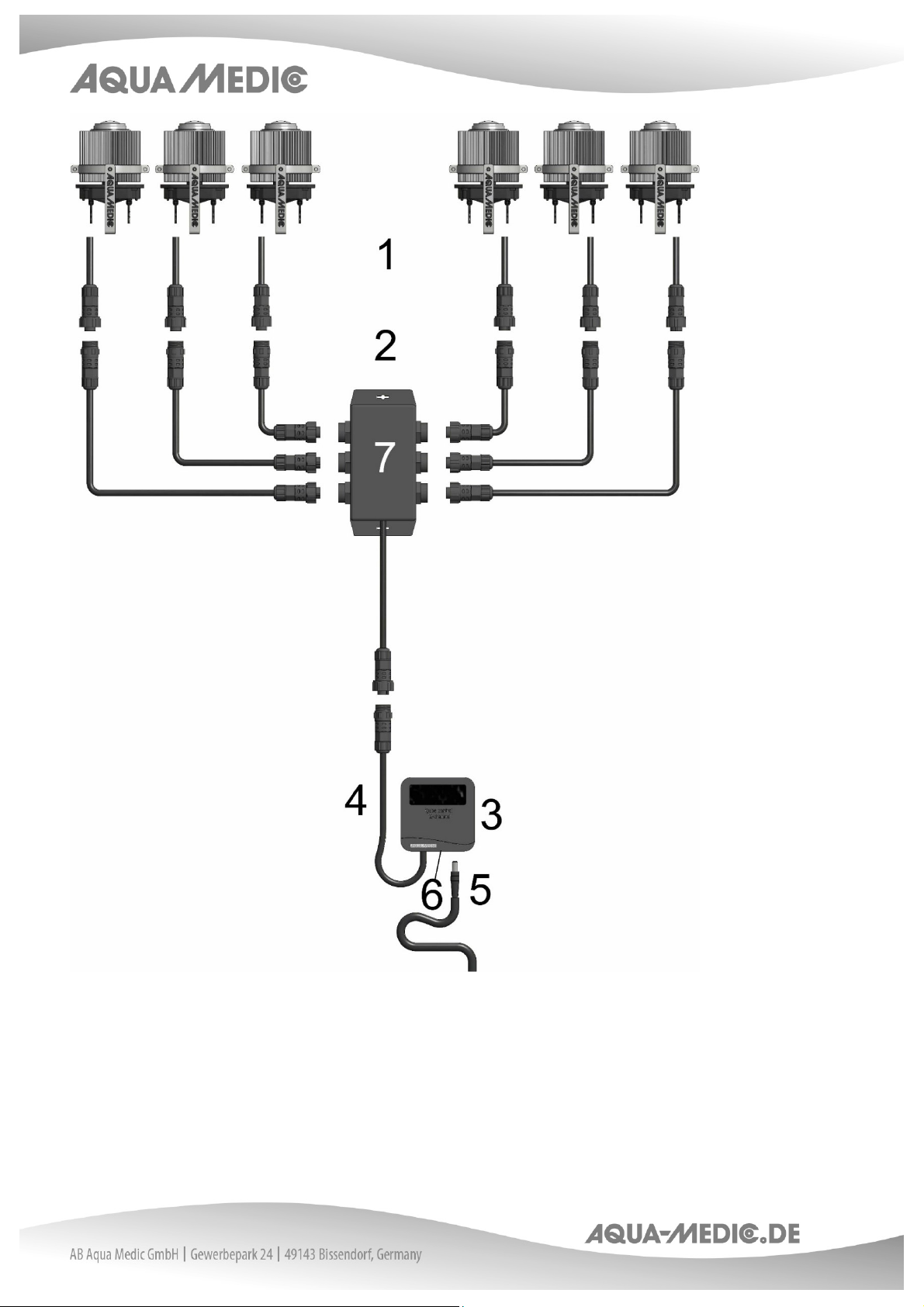

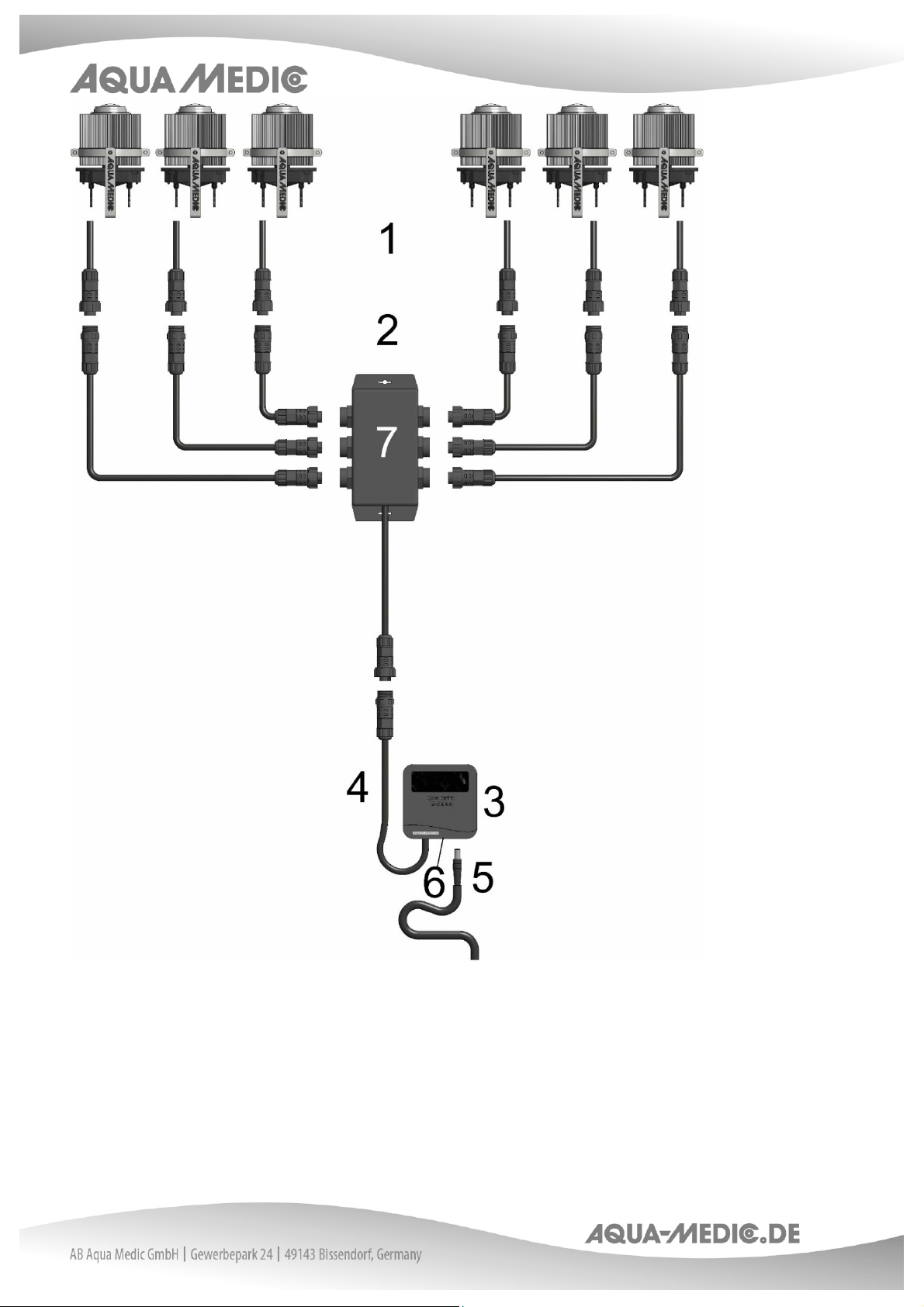

Fig. 4: Connecting up to six LEDspots
1. Connection for control cable
2. Control cable
3. Qube Control
4. Connection control cable
5. Connection socket for power supply
6. Not required for LEDspot
7. Router
Insert t e plug of t e power supply into t e socket 3 of t e Qube control (Fig. 1, No. 3). T e control cable as
to be connected to control cable connection (Fig. 2 – 4, No. 4) of t e Qube control. For possible connections of
LEDspots please refer to Fig. 2 to 4.

11
Programming the Qube control:
To set t e time, press t e button wit t e clock symbol on t e remote control. T e minutes start flas ing and
can be adjusted by using t e +/- keys. By pressing t e button wit t e clock symbol again, t e ours can be
adjusted. By using t e SAVE button, t e time will be saved. By pressing t e EXIT button, t e menu can be left
wit out making any alterations. By pressing ON/OFF, t e Qube can be switc ed on and of manually. By pressing
RESET, all programs will be reset to t e original setting.
All settings are made in steps of 5%: 0 = 5%, 20 = 100%
1. Twilig t p ase
8:30 - 9:00 0 - 6 c annel W
8:30 - 9:00 1 - 10 c annel B
2. Sunrise
9:00 - 12:00 6 - 20 c annel W
9:00 - 12:00 10 - 20 c annel B
3. Daylig t p ase
12:00 - 17:00 20 c annel W
12:00 - 17:00 20 c annel B
4. Sunset
17:00 - 21:00 20 - 0 c annel W
17:00 - 21:00 20 - 1 c annel B
5. Moonlig t
21:00 - 08:30 0 c annel W
21:00 - 08:30 0 c annel B
T e W and B dials allow manual adjustment of t e two c annels. To activate t em or t e buttons 6 - 10 (Fig.
1), press button No. 5 first of all. In programming mode, a blue LED starts flas ing on t e display.
In order to modify t e original settings, first of all t e requested menu item as to be selected by using t e
menu buttons (Fig. 1, No. 6 - 10). By pressing button No. 5, t e adjusting mode can be reac ed. A blue LED
starts flas ing on t e display. To set t e time, press t e button wit t e clock symbol. T e minutes start flas ing
and can be adjusted by using t e +/- buttons. By pressing t e button wit t e clock symbol again, t e ours
can be adjusted and t en saved wit SAVE. By using t e buttons B and W, it is possible to c ange t e brig tness
of t e c annels B and W in steps of 5%. In t e display, t ere will be levels from 0 to 20. Before and, press t e
button menu and 5 again. Press SAVE to save t e settings.
By pressing DEMO, a quick preview of t e adjusted program will be started t at can be stopped by pressing
EXIT.
5. Warranty conditions
AB Aqua Medic GmbH grants t e first-time user a 24-mont guarantee from t e date of purc ase on all material
and manufacturing defects of t e device. Incidentally, t e consumer as legal rig ts; t ese are not limited by
t is warranty. T is warranty does not cover user serviceable parts, due to normal wear & tear ie: impellers or
drive w eels etc. T e original invoice or receipt is required as proof of purc ase. During t e warranty period,
we will repair t e product for free by installing new or renewed parts. T is warranty only covers material and
processing faults t at occur w en used as intended. It does not apply to damage caused by transport, improper
andling, incorrect installation, negligence, interference or repairs made by unaut orized persons. In case of
a fault with the unit during or after the warranty period, please contact your dealer. All further steps
are clarified between the dealer and AB Aqua Medic. All complaints and returns that are not sent to
us via specialist dealers cannot be processed. AB Aqua Medic is not liable for consequential damages
resulting from t e use of any of our products.
AB Aqua Medic GmbH Gewerbepark 24 49143 Bissendorf/Germany
- Tec nical c anges reserved – 05/2020/v3

12
Mode d’emploi F
En ac etant ce Qube control, vous avez ac eté un produit de aute qualité. Ce dernier a été spécifiquement
étudié et développé pour un usage en aquarium, il a également été testé par nos experts.
Contrôleur programmable (0 10 V), 2 canaux d’éclairage pour Aqua Medic Qube LEDspot
1. Données techniques
- 24 Volt tension de sécurité
- Dimensions: 7,4 x 7,4 x 1,5 cm
2. Déballage
Lors du déballage, vérifiez que le colis est complet et exempt de tout dommage. En cas de problème, contactez
immédiatement votre revendeur.
3. Contenu du colis
- Qube control
- Télécommande
- Alimentation (Input 100-240 V AC 50/60 Hz ; Output 24 V DC 1.0 A)
4. Installation et programmation
Fig. 1: Qube control et télécommande
1. Câble de contrôle 0 – 10 V (installé)
2. Pas nécessaire pour LEDspot
3. Connexion pour l’alimentation
4. Symboles de programmes
5. Réglages paramètres
6. Crépuscule
7. Lever de soleil
8. P ase diurne
9. Couc er de soleil
10. P ase nocturne
11. Compartiment arrière pour batterie
Consignes de sécurité :
Le Qube control et sa télécommande ne sont pas pas étanches, il ne faut pas les installer dans un
espace humide. Si c’est le cas, il est impératif de les protéger contre la corrosion et les attaques de
l’eau de mer.

13
Fig. 2: Raccord d'un LEDspot au Qube Control
1. Raccord pour câble de contrôle
2. Câble de contrôle
3. Qube control
4. Connexion du câble de contrôle
5. Prise d'alimentation
6. Pas nécessaire pour LEDspot

14
Fig. 3: Raccord de deux LEDspots au Qube Control
1. Raccord pour câble de contrôle
2. Câble de contrôle
3. Qube control
4. Connexion du câble de contrôle
5. Prise d'alimentation
6. Pas nécessaire pour LEDspot
7. Câble-Y

15
Fig. 4 : Raccord jusqu'à 6 LEDspots au Qube Control
1. Raccord pour câble de contrôle
2. Câble de contrôle
3. Qube control
4. Connexion du câble de contrôle
5. Prise d'alimentation
6. Pas nécessaire pour LEDspot
7. Boîte de dérivation
Insérez la prise d’alimentation dans la prise 3 (Fig. 1, No. 3). Le câble de contrôle se branc e à la connexion du
câble de contrôle du Qube control. Les différentes solutions de branc ement sont illustrées dans les Fig. 2 à 4.

16
Programmation du Qube control:
Pour régler l’ eure, pressez le bouton avec le symbole de l’ orloge sur la télécommande. Les minutes
commencent à clignoter et peuvent être ajustées en utilisant les touc es +/-. En pressant à nouveau le bouton
avec l’ orloge, les eures peuvent être ajustées. Le bouton SAVE permet d’enregistrer les réglages. En pressant
le bouton EXIT, on quitte le menu. Le menu peut être quitté sans effectuer de modifications. En pressant ON/OFF,
le Qube s’allume et s’éteint manuellement. Le bouton RESET permet de revenir aux programmes d’origine et
d’effacer les données enregistrées.
Tous les réglages se font par graduation de 5%: 0 = 5%, 20 = 100%
1. P ase crépuscule
8:30 - 9:00 0 - 6 canal W
8:30 - 9:00 1 - 10 canal B
2. Lever de soleil
9:00 - 12:00 6 - 20 canal W
9:00 - 12:00 10 - 20 canal B
3. P ase diurne
12:00 - 17:00 20 canal W
12:00 - 17:00 20 canal B
4. Couc er de soleil
17:00 - 21:00 20 - 0 canal W
17:00 - 21:00 20 - 1 canal B
5. P ase nocturne
21:00 - 08:30 0 canal W
21:00 - 08:30 0 canal B
Les boutons W et B autorisent l’ajustement des deux canaux. Pour les activer ou activer les boutons 6 - 10 (Fig.
1), il faut presser en premier le bouton No. 5. En mode de programmation, une LED bleue clignote sur l’écran.
Pour modifier les réglages d’origine, il faut en premier sélectionner le menu adéquat en utilisant les boutons
menu (Fig. 1, No. 6 - 10). En pressant le bouton No. 5, l’ajustement du mode peut être atteint. Une LED bleue
clignote sur l’écran. Pour régler les oraires, pressez le symbole avec l’ orloge, les minutes clignotent et peuvent
être ajustées via les boutons +/-. En pressant à nouveau sur l’ orloge, on peut régler les eures. Le bouton
SAVE permet de sauvegarder les réglages. En utilisant les boutons B et W, il est possible de régler l’intensité
des canaux B et W par étapes de 5%. L’écran présente des niveaux de 0 à 20, correspondant de 0 à 100%.
Pressez SAVE pour sauvegarder le réglage.
En pressant DEMO, on obtient une prévisualisation du réglage. Ce mode est stoppé en pressant EXIT.
5. Conditions de garantie
AB Aqua Medic GmbH garantit l’appareil au premier ac eteur durant 24 mois à partir de la date d’ac at contre
tout défaut matériel ou de fabrication. Il ne s'applique pas aux pièces d'usure telles que le tuyau de pompe, le
tourniquet et le moteur. Le consommateur bénéficie par ailleurs des droits légaux ; celles-ci ne sont pas limités
par la garantie. Le ticket de caisse original tient lieu de preuve d’ac at. Durant cette période l’appareil est
gratuitement remis en état par le remplacement de pièces neuves ou reconditionnées par nos soins. La garantie
couvre uniquement les défauts de matériel ou de fabrication qui peuvent survenir lors d'une utilisation adéquate.
Elle n’est pas valable en cas de dommages dus au transport ou à une manipulation non conforme, à de
lanégligence, à une mauvaise installation ou à des manipulations/modifications effectués par des personnes non
autorisées. En cas de problème durant ou après l’écoulement de la période de garantie, veuillez vous
adresser à votre revendeur spécialisé. Toutes les étapes ultérieures seront traitées entre le
revendeur spécialisé et AB Aqua Medic. Toutes les réclamations et retours qui ne nous parviennent
pas par le revendeur spécialisé ne peuvent pas être traités. AB Aqua Medic GmbH n’est pas responsable
pour les dommages indirects liés à l’utilisation de l’appareil.
AB Aqua Medic GmbH Gewerbepark 24 49143 Bissendorf/Allemagne
- Sous réserve de modification tec nique - 05/2020/v3

17
Manual de Instrucciones ES
Al comprar este Qube control, usted a seleccionado un producto de alta calidad. Ha sido diseñado
específicamente para el uso en acuarios y a sido probado por expertos.
Control de luz programable de 2 canales (0 10 V) para Aqua Medic LEDspot
1. Información técnica
- 24 V tensión de seguridad
- Dimensiones: 7.4 x 7.4 x 1.5 cm
2. Desembalaje
Al desembalar, compruebe inmediatamente si el mando de la pantalla está dañado. En caso de problemas,
póngase en contacto directamente con su distribuidor.
3. Incluido en el envío
 Qube control
 Control remoto
 Fuente de alimentación (entrada 100-240 V AC 50/60 Hz; salida 24 V DC 1,0 A)
4. Instalación y programación
Fig. 1: Qube control y controlador
1. Cable de control 0 - 10 V (instalado)
2. No es necesario para LEDspot
3. Conexión para la fuente de alimentación
4. Símbolo del programa
5. Ajustar la configuración
6. Fase crepuscular
7. Amanecer
8. Fase de luz diurna
9. Puesta de sol
10. Luz de luna
11. Compartimento extraíble de baterías (trasero)
Indicaciones de seguridad:
El Qube control y el controlador no son impermeables. Por lo tanto, no los instale en lugares
húmedos. Además, deben protegerse de la corrosión del agua salada.

18
Fig. 2: Conexión de un LEDspot al Qube Control
1. Conexión para cable de control
2. Cable de control
3. Qube Control
4. Conexión de cable de control
5. Enc ufe de conexión para la fuente de alimentación
6. No es necesario para el LEDspot

19
Fig. 3: Conexión de dos LEDspot al Qube Control
1. Conexión para cable de control
2. Cable de control
3. Qube control
4. Conexión de cable de control
5. Enc ufe conector para la fuente de alimentación
6. No es necesario para el LEDspot
7. Y-cable

20
Fig. 4: Conexión de hasta seis LEDspot
1. Conexión para cable de control
2. Cable de control
3. Qube Control
4. Conexión de cable de control
5. Enc ufe de conexión para la fuente de alimentación
6. No es necesario para LEDspot
7. Router
Enc ufar la fuente de alimentación en el enc ufe 3 del mando Qube (Fig. 1, No. 3). El cable de control debe
conectarse al conexión de cable de control (Fig. 2 – 4, No. 4) del Qube control. Para las posibles conexiones de
los puntos LED, consulte las Fig. 2 a 4.
