Aqua Medic Qube control User manual

1
Qube control
D Bedienungsanleitung
Vor Gebrauch aufmerksam lesen! S. 2-4
E G Operation manual
Please read the manual carefully before use! P. 5-7
F Mode d’emploi
Veuillez lire soigneusement les instructions d’avant utilisation ! P. 8-10
L Gebruiksaanwijzing
Lees de handleiding voor gebruik zorgvuldig door! P. 11-13
ES Manual de instrucciones
Por favor lea el manual cuidadosamente! P. 14-16
RUS Инструкция по эксплуатации Пожалуйста, внимательно
ознакомьтесь с инструкцией по эксплуатации C. 17-19
Konformitätserklärung S. 20
Produkt Info AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________________________

2
Bedienungsanleitung D
Mit dem Kauf des Qube control aben Sie sic für ein Qualitätsprodukt entsc ieden. Es ist von Fac leuten speziell
für den aquaristisc en Gebrauc entwickelt und erprobt worden.
Programmierbare 2-Kanal-Lichtsteuerung (0 - 10 V) für Aqua Medic Qube 50 und Qube 50 plant
1. Technische Daten
- 24 Volt Sic er eitsspannung
- Abmessungen: 7,4 x 7,4 x 1,5 cm
2. Auspacken
Prüfen Sie die Lic tsteuerung nac dem Auspacken auf etwaige Besc ädigungen. Bei Beanstandungen wenden Sie
sic bitte unverzüglic an I ren Fac ändler.
3. Lieferumfang
• Qube control
• Fernbedienung
• 24-V-Stromkabel
4. Installation und Programmierung

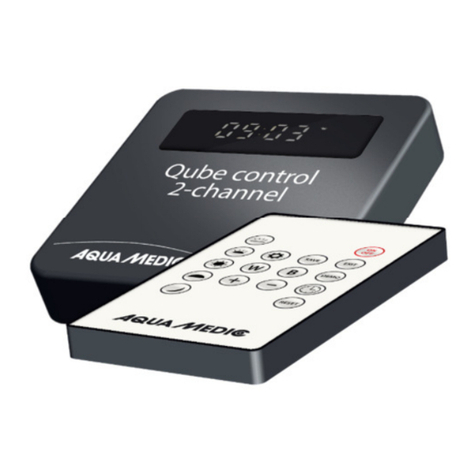

Abb. 1: Qube control und Fernbedienung
1. Ansc luss Steuerkabel 0 – 10 V
2. Ansc luss für Stromkabel zum Qube
3. Ansc luss Netzteil für Stromzufu r
4. Programmsymbol
5. Einstellung ändern
6. Dämmerungsp ase
7. Sonnenaufgang
8. Tageslic tp ase
9. Sonnenuntergang
10. Mondlic t
11. Herauszie bares Batteriefac (rückseitig)

3
Abb. 2: Anschlüsse beim Aqua Medic Qube
1. Manuelle Einstellung Kanal B
2. Manuelle Einstellung Kanal W
3. Eingang für Steuerkabel
4. Ausgang für Steuerkabel (zur Ansteuerung me rerer Qubes)
5. Stromzufu r
Der Qube control und die Fernbedienung sind nicht wasserdicht. Sie dürfen deshalb nicht an Orten
mit hoher Luftfeuchtigkeit untergebracht werden und sind vor Korrosion durch Salzwasser zu
schützen.
Stecken Sie den Stecker des Netzteils des anzusteuernden Qubes in die Buc se 3 des Qube control (Abb. 1) und
verbinden Sie es mit Hilfe des Verbindungskabels in Buc se 2 mit der Buc se für Stromzufu r des Qube (sie e
Abb. 2, Nr. 5). Das Steuerkabel kommt in Buc se 1 des Qube control und in Eingang 3 des Qube. Weitere Qubes
können über Buc se 4 (Abb. 2) mit Hilfe eines zusätzlic en Steuerkabels angesc lossen werden. Dieses muss
beim folgenden Qube in Buc se 3 eingesteckt sein. Die manuellen Einstellknöpfe (Abb. 2, Nr. 1 und 2) sind
danac außer Kraft.
Programmierung des Qube control:
Zur Einstellung der U rzeit drückt man die Taste mit dem U rensymbol auf der Fernbedienung. Die
Minutenanzeige beginnt zu blinken und kann mit den +/- Tasten verstellt werden. Durc erneutes Drücken der
Taste mit dem U rensymbol gelangt man zur Einstellung der Stunden. Mit Hilfe der SAVE-Taste wird die U rzeit
gespeic ert.
Die EXIT Taste dient dazu, Menüpunkte o ne Änderung wieder zu verlassen. ON/OFF sc altet den Qube manuell
ein oder aus. Mit RESET werden alle Programme in den Werkszustand zurück versetzt.
Alle Einstellungen erfolgen in 5% Sc ritten: 0 = 5%, 20 = 100%
1. Dämmerungsp ase
8:30 - 9:00 0 - 6 Kanal W
8:30 - 9:00 1 - 10 Kanal B
2. Sonnenaufgang
9:00 - 12:00 6 - 20 Kanal W
9:00 - 12:00 10 - 20 Kanal B
3. Tageslic tp ase
12:00 - 17:00 20 Kanal W
12:00 - 17:00 20 Kanal B

4
4. Sonnenuntergang
17:00 - 21:00 20 - 0 Kanal W
17:00 - 21:00 20 - 1 Kanal B
5. Mondlic t
21:00 - 08:30 0 Kanal W
21:00 - 08:30 0 Kanal B
Die W und B Tasten ermöglic en manuelle Einstellungen der beiden Kanäle. Um diese oder die Tasten 6 – 10
(Abb. 1) zu aktivieren, muss zunäc st Taste 5 gedrückt werden. Im Programmiermodus beginnt im Display eine
blaue LED zu blinken.
Um die Werkseinstellungen zu modifizieren wird zunäc st der gewünsc te Menüpunkt mit Hilfe der
Menütasten (Abb. 1, Nr. 6 - 10) gewä lt. In den Änderungsmodus gelangt man mit Hilfe der Taste 5, es blinkt
eine blaue LED im Display. Um die Sc altzeiten einzustellen, muss danac die Taste mit dem U rensymbol
gedrückt werden. Es beginnen die Minuten, nac erneutem Drücken die Stunden zu blinken und können mit +/-
jeweils geändert und ansc ließend mit SAVE gespeic ert werden. Mit Hilfe der Tasten B und W ist es möglic ,
die Helligkeit der Kanäle B und W in 5% Sc ritten zu ändern. Es werden im Display Stufen von 0 bis 20 angezeigt.
Zuvor wieder die gewünsc te Menütaste und Taste 5 drücken. Mit SAVE werden die Einstellungen gespeic ert.
Durc Drücken der Taste DEMO startet man einen Schnelldurchlauf des eingestellten Gesamtprogramms, den
man mit EXIT wieder beendet.
5. Garantiebedingungen
AB Aqua Medic GmbH gewä rt dem Erstkäufer eine 24-monatige Garantie ab Kaufdatum auf alle Material-und
Verarbeitungsfe ler des Gerätes. Sie gilt nic t bei Versc leißteilen, wie Pumpensc lauc , Dre kreuz und Motor.
Im Übrigen ste en dem Verbrauc er die gesetzlic en Rec te zu; diese werden durc die Garantie nic t
eingesc ränkt. Als Garantienac weis gilt der Original-Kaufbeleg. Wä rend der Garantiezeit werden wir das
Produkt kostenlos durc den Einbau neuer oder erneuerter Teile instand setzen. Die Garantie deckt
aussc ließlic Material-und Verarbeitungsfe ler, die bei bestimmungsgemäßem Gebrauc auftreten. Sie gilt
nic t bei Sc äden durc Transporte, unsac gemäße Be andlung, falsc en Einbau, Fa rlässigkeit oder Eingriffen
durc Veränderungen, die von nic t autorisierter Stelle vorgenommen wurden. Im Fall, dass während oder
nach Ablauf der Garantiezeit Probleme mit dem Gerät auftreten, wenden Sie sich bitte an den
Fachhändler. Alle weiteren Schritte werden zwischen dem Fachhändler und Aqua Medic geklärt. Alle
Reklamationen & Retouren, die nicht über den Fachhandel zu uns eingesandt werden, können nicht
bearbeitet werden. AB Aqua Medic aftet nic t für Folgesc äden, die durc den Gebrauc des Gerätes
entste en.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Tec nisc e Änderungen vorbe alten - 05/2019

5
Operation Manual E G
In purc asing t is Qube control, you ave selected a top quality product. It as been specifically designed for
aquarium use and as been tested by experts.
Programmable 2-channel light control (0 - 10 V) for Aqua Medic Qube 50 and Qube 50 plant
1. Technical Data
- 24 V safety voltage
- Dimensions: 7.4 x 7.4 x 1.5 cm
2. Unpacking
On unpacking, please c eck t e lig t control immediately for any damage. In case of any problems, please
contact your dealer directly.
3. Included in shipment
• Qube control
• Remote control
• 24 V power cable
4. Installation and programming
Fig. 1: Qube control and remote control
1. Connection for control cable 0 – 10 V
2. Connection for power cable to t e Qube
3. Connection for power supply
4. Program’s symbol
5. Adjust setting
6. Twilig t p ase
7. Sunrise
8. Daylig t p ase
9. Sunset
10. Moonlig t
11. Removable battery compartment (rear)

6
Fig. 2: Connections at the Aqua Medic Qube
1. Manual adjustment c annel B
2. Manual adjustment c annel W
3. Socket for control cable
4. Outlet for control cable (for controlling several Qubes)
5. Power supply
The Qube control and remote control are not waterproof. Therefore, don’t install them in wet, humid
places. Furthermore, they have to be protected from corrosion from salt water.
Insert t e plug of t e Qube’s power supply to be controlled into t e socket 3 of t e Qube control (Fig. 1). T en,
connect it by t e connecting cable of socket 2 to t e socket of t e power supply of t e Qube (see Fig. 2, No. 5).
T e control cable as to be connected to socket 1 of t e Qube control and in socket 3 of t e Qube. More Qubes
can be connected via socket 4 (Fig. 2) by using an additional control cable. T is as to be plugged in socket 3
of t e next Qube. T e manual adjusting dials (Fig. 2, No. 1 and 2) are t en inoperative.
Programming the Qube control:
To set t e time, press t e button wit t e clock symbol on t e remote control. T e minutes start flas ing and
can be adjusted by using t e +/- keys. By pressing t e button wit t e clock symbol again, t e ours can be
adjusted. By using t e SAVE button, t e time will be saved.
By pressing t e EXIT button, t e menu can be left wit out making any alterations. By pressing ON/OFF, t e
Qube can be switc ed on and of manually. By pressing RESET, all programs will be reset to t e original setting.
All settings are made in steps of 5%: 0 = 5%, 20 = 100%
1. Twilig t p ase
8:30 - 9:00 0 - 6 c annel W
8:30 - 9:00 1 - 10 c annel B
2. Sunrise
9:00 - 12:00 6 - 20 c annel W
9:00 - 12:00 10 - 20 c annel B
3. Daylig t p ase
12:00 - 17:00 20 c annel W
12:00 - 17:00 20 c annel B

7
4. Sunset
17:00 - 21:00 20 - 0 c annel W
17:00 - 21:00 20 - 1 c annel B
5. Moonlig t
21:00 - 08:30 0 c annel W
21:00 - 08:30 0 c annel B
T e W and B dials allow manual adjustment of t e two c annels. To activate t em or t e buttons 6 - 10 (Fig.
1), press button No. 5 first of all. In programming mode, a blue LED starts flas ing on t e display.
In order to modify t e original settings, first of all t e requested menu item as to be selected by using t e
menu buttons (Fig. 1, No. 6 - 10). By pressing button No. 5, t e adjusting mode can be reac ed. A blue LED
starts flas ing on t e display. To set t e time, press t e button wit t e clock symbol. T e minutes start flas ing
and can be adjusted by using t e +/- buttons. By pressing t e button wit t e clock symbol again, t e ours
can be adjusted and t en saved wit SAVE. By using t e buttons B and W, it is possible to c ange t e brig tness
of t e c annels B and W in steps of 5%. In t e display, t ere will be levels from 0 to 20. Before and, press t e
button menu and 5 again. Press SAVE to save t e settings.
By pressing DEMO, a quick preview of t e adjusted program will be started t at can be stopped by pressing
EXIT.
5. Warranty conditions
AB Aqua Medic GmbH grants t e first-time user a 24-mont guarantee from t e date of purc ase on all material
and manufacturing defects of t e device. Incidentally, t e consumer as legal rig ts; t ese are not limited by
t is warranty. T is warranty does not cover user serviceable parts, due to normal wear & tear ie: impellers or
drive w eels etc. T e original invoice or receipt is required as proof of purc ase. During t e warranty period,
we will repair t e product for free by installing new or renewed parts. T is warranty only covers material and
processing faults t at occur w en used as intended. It does not apply to damage caused by transport, improper
andling, incorrect installation, negligence, interference or repairs made by unaut orized persons. In case of
a fault with the unit during or after the warranty period, please contact your dealer. All further steps
are clarified between the dealer and AB Aqua Medic. All complaints and returns that are not sent to
us via specialist dealers cannot be processed. AB Aqua Medic is not liable for consequential damages
resulting from t e use of any of our products.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Tec nical c anges reserved – 05/2019

8
Mode d’emploi F
En ac etant ce Qube control, vous avez ac eté un produit de aute qualité. Ce dernier a été spécifiquement étudié
et développé pour un usage en aquarium, il a également été testé par nos experts.
Contrôleur programmable (0 - 10 V), 2 canaux d’éclairage pour Aqua Medic Qube 50 et Qube 50 plant
1. Données tec niques
- 24 Volt tension de sécurité
- Dimensions: 7,4 x 7,4 x 1,5 cm
2. Déballage
Lors du déballage, vérifiez que le colis est complet et exempt de tout dommage. En cas de problème, contactez
immédiatement votre revendeur.
3. Contenu du colis
• Qube control
• Télécommande
• 24 V câble d’alimentation
4. Installation et programmation
Fig. 1: Qube control et télécommande
1. Connection pour câble de contrôle 0 – 10 V
2. Connection pour câble d’alimentation de la Qube
3. Connection pour l’alimentation
4. Symboles de programmes
5. Réglages paramètres
6. Crépuscule
7. Lever de soleil
8. P ase diurne
9. Couc er de soleil
10. P ase nocturne
11. Compartiement arrière pour batterie

9
Fig. 2: Raccords sur l’Aqua Medic Qube
1. Ajustement manuel Canal B
2. Ajustement manuel Canal W
3. Prise pour câble de contrôle
4. Sortie pour câble d’alimentation (pour le contrôle de plusieurs Qube)
5. Alimentation
Le Qube control et sa télécommande ne sont pas pas étanches, il ne faut pas les installer dans un
espace humide. Si c’est le cas, il est impératif de les protéger contre la corrosion et les attaques de
l’eau de mer.
Insérez la prise d’alimentation du Qube dans la prise (3) (Fig. 1). Connectez ensuite le câble dans la prise 2 et
reliez l’alimentation (référez à Fig. 2, No. 5).
Le câble de contrôle doit être relié à la prise 1 de la Qube, et ensuite à la prise 3 des Qube additionnelles. Des
câbles de contrôle additionnels permettent de relier plusieurs Qube entre elles. Ces câbles doivent être connectés
via la prise 3, les boutons de commandes Fig. 2, No. 1 et 2 deviennent alors inactifs.
Programmation du Qube control:
Pour régler l’ eure, pressez le bouton avec le symbole de l’ orloge sur la télécommande. Les minutes
commencent à clignoter et peuvent être ajustées en utilisant les touc es +/-. En pressant à nouveau le bouton
avec l’ orloge, les eures peuvent être ajustées. Le bouton SAVE permet d’enregistrer les réglages.
En pressant le bouton EXIT, on quitte le menu. Le menu peut être quitté sans effectuer de modifications. En
pressant ON/OFF, le Qube s’allume et s’éteint manuellement. Le bouton RESET permet de revenir aux
programmes d’origine et d’effacer les données enregistrées.
Tous les réglages se font par graduation de 5%: 0 = 5%, 20 = 100%
1. P ase crépuscule
8:30 - 9:00 0 - 6 canal W
8:30 - 9:00 1 - 10 canal B
2. Lever de soleil
9:00 - 12:00 6 - 20 canal W
9:00 - 12:00 10 - 20 canal B
3. P ase diurne
12:00 - 17:00 20 canal W
12:00 - 17:00 20 canal B

10
4. Couc er de soleil
17:00 - 21:00 20 - 0 canal W
17:00 - 21:00 20 - 1 canal B
5. P ase nocturne
21:00 - 08:30 0 canal W
21:00 - 08:30 0 canal B
Les boutons W et B autorisent l’ajustement des deux canaux. Pour les activer ou activer les boutons 6 - 10 (Fig.
1), il faut presser en premier le bouton No. 5. En mode de programmation, une Led bleue clignote sur l’écran.
Pour modifier les réglages d’origine, il faut en premier sélectionner le menu adéquat en utilisant les boutons
menu (Fig. 1, No. 6 - 10). En pressant le bouton No. 5, l’ajustement du mode peut être atteint. Une Led bleue
clignote sur l’écran. Pour régler les oraires, pressez le symbole avec l’ orloge, les minutes clignotent et peuvent
être ajustées via les boutons +/-. En pressant à nouveau sur l’ orloge, on peut régler les eures. Le bouton
SAVE permet de sauvegarder les réglages.
En utilisant les boutons B et W, il est possible de régler l’intensité des canaux B et W par étapes de 5%. L’écran
présente des niveaux de 0 à 20, correspondant de 0 à 100%. Pressez SAVE pour sauvergarder le réglage.
En pressant DEMO, on obtient une prévisualisation du réglage. Ce mode est stoppé en pressant EXIT.
5. Conditions de garantie
AB Aqua Medic GmbH garantit l’appareil au premier ac eteur durant 24 mois à partir de la date d’ac at contre
tout défaut matériel ou de fabrication. Il ne s'applique pas aux pièces d'usure telles que le tuyau de pompe, le
tourniquet et le moteur. Le consommateur bénéficie par ailleurs des droits légaux ; celles-ci ne sont pas limités
par la garantie. Le ticket de caisse original tient lieu de preuve d’ac at. Durant cette période l’appareil est
gratuitement remis en état par le remplacement de pièces neuves ou reconditionnées par nos soins. La garantie
couvre uniquement les défauts de matériel ou de fabrication qui peuvent survenir lors d'une utilisation adéquate.
Elle n’est pas valable en cas de dommages dus au transport ou à une manipulation non conforme, à de
lanégligence, à une mauvaise installation ou à des manipulations/modifications effectués par des personnes non
autorisées. En cas de problème durant ou après l’écoulement de la période de garantie, veuillez-vous
adresser à votre revendeur spécialisé. Toutes les étapes ultérieures seront traitées entre le
revendeur spécialisé et AB Aqua Medic. Toutes les réclamations et retours qui ne nous parviennent
pas par le revendeur spécialisé ne peuvent pas être traités. AB Aqua Medic GmbH n’est pas responsable
pour les dommages indirects liés à l’utilisation de l’appareil.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Allemagne
- Sous réserve de modification tec nique - 05/2019

11
Handleiding L
Met de aansc af van deze Qube controller eeft u voor een top kwaliteit product gekozen. Dit product is speciaal
ontworpen voor aquaria en door deskundigen getest.
Programmeerbaar 2-kanaals lichtcontroller (0 - 10 V) voor Aqua Medic Qube 50 en Qube 50 plant
1. Technische gegevens
- 24 V veilige voeding
- Afmetingen: 7.4 x 7.4 x 1.5 cm
2. Uitpakken
Controleer bij et uitpakken of er besc adigingen aan de lic tcontroller zijn. In geval vn problemen, neem dan
direct contact op met de dealer.
3. Bijgesloten is:
• Qube controller
• afstandsbediening
• 24 V voedingskabel
4. Installatie en programmering
Fig. 1: Qube controller en afstandsbediening
1. Aansluiting voor controller kabel 0 – 10 V
2. Aansluiting voor voeding naar de Qube
3. Aansluiting voeding
4. Programma symbool
5. Instellingsaanpassing
6. Sc emer fase
7. Zonsopkomst
8. Daglic t fase
9. Zonsondergang
10. Maanlic t
11. Batterij compartiment (ac terzijde)

12
Fig. 2: Aansluitingen aan de Aqua Medic Qube
1. Handmatige aanpassing kanaal B
2. Handmatige aanpassing kanaal W
3. Aansluiting voor controller kabel
4. Uitgang voor controller kabel (voor aansturing van meerdere Qubes)
5. Voeding
De Qube controller en de afstandsbediening zijn niet waterproof. Installer ze daarom niet in natte
of vochtige ruimtes. Ze moeten ook beschermd worden tegen corrosie t.g.v. zoutwater.
Steek de voedingsstekker in aansluiting nr. 3 van de Qube controller (afb. 1). Verbind daarna de kabel van
aansluiting 2 met de voeding van de Qube (zie afb. 2, nr. 5).
De controller kabel moet verbonden worden met aansluiting 1 van de Qube controller verbonden worden met
aansluiting 3 van de Qube. Meerdere Qube’s kunnen verbonden worden via aansluiting 4 (afb. 2). Hiervoor is
een additionele kabel nodig. Deze moet verbonden worden via aansluiting 3 van de volgende Qube. De
andmatige instelknoppen 1 en 2 (afb. 2, nr. 1 en 2) werken dan niet meer.
Programmeren van de Qube controller:
Om de tijd in te stellen dient de knop op de afstandsbediening met et klok symbool ingedrukt te worden. De
minuten zullen gaan knipperen en kunnen aangepast worden d.m.v. +/- knoppen. Door de knop met et klok
symbool opnieuw in te drukken kunnen de uren aangepast worden. D.m.v. de SAFE knop wordt de tijd
opgeslagen.
Door de EXIT knop in te drukken kunt u et menu verlaten zonder verder aanpassingen. Door de ON/OFF knop
in te drukken kunt u d Qube andmatig aan en uitsc akelen. Door de REET knop in te drukken zullen alle
programma’s weer terug aan naar un originele instellingen.
Alle instellingen kunnen gedaan worden in stappen van 5%: 0 = 5%, 20 = 100%
1. Sc emerfase
8:30 - 9:00 0 - 6 kanaal W
8:30 - 9:00 1 - 10 kanaal B
2. Zonsopkomst
9:00 - 12:00 6 - 20 kanaal W
9:00 - 12:00 10 - 20 kanaal B
3. Daglic t fase
12:00 - 17:00 20 kanaal W
12:00 - 17:00 20 kanaal B

13
4. Zonsopkomst
17:00 - 21:00 20 - 0 kanaal W
17:00 - 21:00 20 - 1 kanaal B
5. Maanlic t
21:00 - 08:30 0 kanaal W
21:00 - 08:30 0 kanaal B
De W en B knoppen maken et mogelijk om deze 2 kanalen andmatig aan te passen. Om ze activeren of de
knoppen 6 - 10 (afb. 1) te activeren, druk eerst op knop 5. In de programmeer mode zal een blauw LED gaan
knippen op et display.
Om de originele instellingen te veranderen moet et betreffende menu item eerst geselecteerd worden d.m.v.
de menu knoppen (afb. 1, nr. 6 - 10). Door knop 5 in te drukken komt u in de mode om te veranderen. Een
blauwe LED zal dan gaan knipperen in de display. Om de tijd in te stellen dient u op de knop met et kloksymbool
te drukken. Om de tijd in te stellen dient de knop op de afstandsbediening met et klok symbool ingedrukt te
worden. De minuten zullen gaan knipperen en kunnen aangepast worden d.m.v. +/- knoppen. Door de knop
met et klok symbool opnieuw in te drukken kunnen de uren aangepast worden. D.m.v. de SAFE knop wordt de
tijd opgeslagen. Door de knoppen B en W te gebruiken kunt u de elder eid van kanaal B en W in stappen van
5% aanpassen. In de display ziet u dan niveau 0 tot 20. Druk dan de menu knop en knop 5 opnieuw in. Druk
op SAVE om de instellingen op te slaan.
M.b.v. knop DEMO kunt u een snelle preview zien van een aangepast programma. Dit kunt u weer stoppen door
op EXIT te drukken.
5. Garantie voorwaarden
AB Aqua Medic GmbH verleent een garantie van 24 maanden vanaf de aankoopdatum tegen alle defecten in
materiaal of afwerking van et apparaat. Deze garantie geldt niet voor onderdelen die aan normale sluitage tgv
normaal gebruik onder evig zijn. Garantie wordt alleen verleend door et bewijs van de originele aankoopbon
te overleggen. Gedurende deze periode zal et product kosteloos worden gerepareerd door nieuwe of
gereviseerde onderdelen set. In et geval dat er problemen optreden met et apparaat tijdens of na de
garantieperiode, neem dan contact op met uw dealer. Deze garantie geldt alleen voor de oorspronkelijke koper.
Dit geldt alleen voor materiaal-en fabricagefouten die bij normaal gebruik ontstaan. Het is niet van toepassing
op sc ade veroorzaakt door transport of onjuiste be andeling, nalatig eid, onjuiste installatie, wijzigingen of
wijzigingen die zijn gemaakt door onbevoegden. Alle vervolgstappen zullen afgehandeld worden tussen
AB Aqua Medic en de dealer. Alle klachten en retour gestuurde apparaten dienen via de dealer aan
ons toegstuurd te worden. AB Aqua Medic GmbH is niet aansprakelijk voor eventuele gevolgsc ade
voortvloeiend uit et gebruik van et apparaat.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Tec nisc e wijzigingen voorbe ouden - 05/2019

14
Manual de instrucciones ES
Con la adquisición de este Qube control, usted a elegido un producto de máxima calidad. Ha sido
específicamente diseñado para su uso en acuarios y testado por expertos.
Controlador de iluminación programmable de 2 canales (0 - 10 V) para Aqua Medic Qube 50 y Qube
50 plant
1. Datos Técnicos
- Voltaje de seguridad de 24 V
- Dimensiones: 7.4 x 7.4 x 1.5 cm
2. Desembalando
Al desembalar, por favor compruebe inmediatamente el controlador de iluminación para observar cualquier
daño. En caso de encontrar algún problema, por favor, contacte con su vendedor directamente.
3. Incluido en el envío
• Qube control
• Control remoto
• Transformador 24 V
4. Instalación y programación
Fig. 1: Qube control y control remoto
1. Conexión para cable de control 0 – 10 V
2. Conexión para cableado de potencia para Qube
3. Conexión para fuente de alimentación
4. Símbolo del programa
5. Modificación de ajustes
6. Fase crepúsculo
7. Amanecer
8. Fase luz de día
9. Atardecer
10. Luz de luna
11. Compartimento para batería extraíble (trasera)

15
Fig. 2: Conexiones del Aqua Medic Qube
1. Canal de ajuste manual B
2. Canal de ajuste manual W
3. Enc ufe para cable de control
4. Salida para cable de control (para controlar varios Qube)
5. Fuente de alimentación
El control Qube y el mando a distancia no son impermeables. Por lo tanto, no los instale en lugares
mojados o húmedos. Además, tienen que ser protegidos de la corrosión del agua salada.
Inserte el enc ufe de la fuente de alimentación del Qube que a de ser controlado en la toma 3 del Qube control
(Fig. 1). A continuación, conéctelo mediante el cable de conexión del enc ufe 2 al enc ufe de la fuente de
alimentación del Qube (ver Fig. 2, No. 5).
El cable de control debe conectarse a la toma 1 del Qube control y a la toma 3 del Qube. Se pueden conectar
más Qubes a través del enc ufe 4 (Fig. 2) utilizando un cable de control adicional. Este tiene que ser enc ufado
en el enc ufe 3 del Qube siguiente. Los diales de ajuste manual (Fig. 2, No. 1 y 2) quedan entonces inoperantes.
Programando el Qube control:
Para ajustar la ora, pulse el botón con el símbolo del reloj en el mando a distancia. Los minutos comienzan a
parpadear y se pueden ajustar con las teclas +/-. Pulsando de nuevo el botón con el símbolo del reloj, se pueden
ajustar las oras. Utilizando el botón SAVE, se guardará la ora.
Al presionar el botón EXIT, el menú se puede abandonar sin acer ninguna alteración. Presionando ON / OFF,
el Qube se puede encender y apagar de forma manual. Al presionar RESET, todos los programas se restablecerán
al ajuste original de fábrica.
Todos los ajustes se acen en pasos del 5%: 0 = 5%, 20 = 100%
1. Fase crepuscular
8:30 - 9:00 0 - 6 canal W
8:30 - 9:00 1 - 10 canal B
2. Amanecer
9:00 - 12:00 6 - 20 canal W
9:00 - 12:00 10 - 20 canal B
3. Fase luz de día
12:00 - 17:00 20 canal W
12:00 - 17:00 20 canal B

16
4. Anoc ecer
17:00 - 21:00 20 - 0 canal W
17:00 - 21:00 20 - 1 canal B
5. Luz de luna
21:00 - 08:30 0 canal W
21:00 - 08:30 0 canal B
Los diales W y B permiten el ajuste manual de los dos canales. Para activarlos o los botones 6 - 10 (Fig. 1),
presione primero el botón No. 5. En el modo de programación, un LED azul comienza a parpadear en la pantalla.
Con el fin de modificar los ajustes originales, primero debe seleccionarse el elemento de menú solicitado
utilizando los botones de menú (Fig. 1, No. 6 - 10). Al pulsar el botón No. 5, se puede acceder al modo de
ajuste. Un LED azul parpadea en la pantalla. Para ajustar la ora, pulse el botón con el símbolo del reloj. Los
minutos comienzan a parpadear y se pueden ajustar con los botones +/-. Presionando nuevamente el botón con
el símbolo del reloj, las oras se pueden ajustar y luego se guardan con SAVE. Utilizando los botones B y W, es
posible cambiar el brillo de los canales B y W en pasos de 5%. En la pantalla, abrá niveles de 0 a 20. Antes,
presione el menú de botones y 5 de nuevo. Presione SAVE para guardar los ajustes.
Presionando DEMO, se iniciará una rápida previsualización del programa ajustado, que se puede detener
pulsando EXIT.
5. Condiciones de garantía
AB Aqua Medic GmbH concede al usuario que lo use por primera vez una garantía de 24 meses a partir de la
fec a de compra para todos los defectos de material y fabricación del aparato. Por otra parte, el consumidor
tiene derec os legales; estos no están limitados por esta garantía. Esta garantía no cubre las piezas consumibles,
debido al desgaste normal, por ejemplo: rotores o ruedas motrices, etc. Se requiere la factura o recibo original
como prueba de compra. Durante el período de garantía, repararemos el producto de forma gratuita mediante
la instalación de piezas nuevas o renovadas. Esta garantía solo cubre los defectos de material y de procesamiento
que se producen cuando se utilizan según lo previsto. No se aplica a los daños causados por transporte,
manipulación inadecuada, instalación incorrecta, negligencia, interferencia o reparaciones realizadas por
personas no autorizadas. En caso de fallo de la unidad durante o después del período de garantía, por
favor póngase en contacto con su distribuidor. Todos los pasos siguientes se resuelven entre el
distribuidor y AB Aqua Medic. Todas las reclamaciones y devoluciones que no se nos envíen a través
de distribuidores especializados no podrán ser procesadas. AB Aqua Medic no se ace responsable de los
daños resultantes del uso de cualquiera de nuestros productos.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Cambios técnicos reservados – 05/2019

17
Инструкция по эксплуатации RUS
Покупая прибор Qube control, вы получаете высококачественный продукт, который был разработан
специально для использования в аквариумах и протестирован специалистами.
Двухканальное управление светом от 0 до 10 вольт для Aqua Medic Qube 50 и Qube 50 plant
1. Технические характеристики
- Безопасное напряжение в 24 вольта
- Размеры: 7,4 x 7,4 x 1,5 см
2. Распаковывание
После того, как Вы распаковали прибор, проверьте его на наличие повреждений. При обнаружении
повреждений, пожалуйста, незамедлительно обратитесь к своему дилеру.
3. Комплектация
• Qube control
• Дистанционное управление
• Электрический кабель для напряжения в 24 вольта
4. Установка и программирование
Рис. 1: Qube control и дистанционное управление
1. Гнездо для подключения кабеля управления до 10 вольт
2. Гнездо для подключения кабеля управления к Qube
3. Гнездо для подключения источника питания
4. Символы программ
5. Изменение настройки
6. Фаза сумерек
7. Восход солнца
8. Фаза дневного света
9. Заход солнца
10. Лунный свет
11. На задней стенке выдвигающийся ящик для батареек

18
Рис. 2: Система подключений в приборе Aqua Medic Qube
1. Регулятор ручной настройки канала B
2. Регулятор ручной настройки канала W
3. Гнездо для кабеля управления
4. Гнездо для кабеля управления несколькими приборами Qube
5. Гнездо для подключения к источнику питания
Приборы Qube control и пульт дистанционного управления негерметичны. Их нельзя размещать
в местах с высокой влажностью и необходимо защищать от коррозии, вызываемой морской
водой.
Возьмите штекер источника питания Qube, которым Вы планируете управлять, вставьте его в гнездо 3
Qube control (рис. 1), затем соедините Qube control с помощью кабеля в гнезде 2 с гнездом 5 источника
питания Qube.
Кабель управления включается в гнездо 1 Qube control и в гнездо 3 Qube. Другие приборы Qube могут
быть подключены через гнездо 4 (рис. 2) с помощью дополнительного кабеля управления. Для следующего
Qube он должен быть включен в гнездо 3. Переключатели ручной настройки (рис. 2, №1 и 2) в
соответствии с этим не действуют.
Настройка программ Qube control:
Для настройки времени нажмите на пульте дистанционного управления на кнопку с часовым символом.
При этом начинает мерцать указатель минут. Минуты настраиваются кнопками +/-. При новом нажатии на
кнопку с часовым символом Вы сможете настроить время в часах. С помощью кнопки SAVE Вы сохраняете
в памяти заданное время.
Кнопка EXIT служит для того, чтобы, не меняя пункты меню, выйти из него. Кнопка ON/OFF служит для
ручного включения и выключения Qube. Кнопкой RESET все программы возвращаются в своё исходное
состояние.
Все настройки имеют 5% шаговый интервал изменения: 0 = 5%, 20 = 100%
1. Фаза сумерек
8:30 - 9:00 0 - 6 канал W
8:30 - 9:00 1 - 10 канал B
2. Восход солнца
9:00 - 12:00 6 - 20 канал W
9:00 - 12:00 10 - 20 канал B

19
3. Фаза дневного света
12:00 - 17:00 20 канал W
12:00 - 17:00 20 канал B
4. Заход солнца
17:00 - 21:00 20 - 0 канал W
17:00 - 21:00 20 - 1 канал B
5. Лунный свет
21:00 - 08:30 0 канал W
21:00 - 08:30 0 канал B
С помощью кнопок W и В выполняется ручная настройка обоих каналов. Для приведения в действие кнопок
6 - 10 (рис. 1) нужно вначале нажать кнопку 5. В этом случае на дисплее начинает мерцать голубая
светодиодная лампочка.
Для изменения настроек изготовителя выберите вначале с помощью кнопок (рис. 1, № 6 – 10) нужный
пункт в меню. В режиме изменения нажмите на кнопку 5, на дисплее начинает мерцать голубой светодиод.
Для настройки времени включения нажмите кнопку с часовым символом. Вначале появится мерцание
минут, а после повторного нажатия появится мерцание часов. Вы можете вносить изменения, нажимая +/-
которые Вы сохраните в памяти, нажав на кнопку SAVE. С помощью кнопок В и W с 5% шаговым
изменением можно изменить яркость каналов В и W. На дисплее указан пошаговый интервал от 0 до 20.
Вначале нажимаются нужная кнопка меню и кнопка 5. Кнопкой SAVE Вы все сохраняете в памяти.
Нажав на кнопку DEMO, Вы начнете прогон всей установленной программы, который можно остановить,
нажав на EXIT.
5. Гарантия
AB Aqua Medic GmbH предоставляет 24-месячную гарантию со дня приобретения на все дефекты по
материалам и на все производственные дефекты прибора. Подтверждением гарантии служит оригинал
чека на покупку. В течение гарантийного срока мы бесплатно отремонтируем изделие, установив новые
или обновленные детали. Гарантия распространяется только на дефекты по материалам и
производственные дефекты, возникающие при использовании по назначению. Она не действительна при
повреждениях во время транспортировки или при ненадлежащем обращении, халатности, неправильном
монтаже, а также при вмешательстве и изменениях, произведенных в несанкционированных местах. В
случае проблем с прибором, возникших в период или после гарантийного срока, пожалуйста,
обращайтесь к дилеру. Все дальнейшие шаги решаются дилером и фирмой AB Aqua Medic. Все
жалобы и возвраты, которые не отправлены нам через специализированных дилеров, не
принимаются к рассмотрению. AB Aqua Medic GmbH не несет ответственности за повторные
повреждения, возникающие при использовании прибора.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- оставляем за собой право на технические изменения конструкции - 05/2019

20
