Fracture frame

WARNING
To avoid injury, always read this Instructions For Use and accompanied documents before
using the product.
Mandatory to read the Instructions For Use.
Design Policy and Copyright
DQGDUHWUDGHPDUNVEHORQJLQJWRWKH$UMRJURXSRIFRPSDQLHV
$UMR
$VRXUSROLF\LVRQHRIFRQWLQXRXVLPSURYHPHQWZHUHVHUYHWKHULJKWWRPRGLI\GHVLJQVZLWKRXWSULRUQRWLFH
7KHFRQWHQWRIWKLVSXEOLFDWLRQPD\QRWEHFRSLHGHLWKHUZKROHRULQSDUWZLWKRXWWKHFRQVHQWRI$UMR

EN
Fracture frame model ENT-ACC05 provides a rigid orthopaedic structure that can be adjusted
and adapted to suit all regular types of traction. It is suitable for use with Arjo Enterprise (5000,
5000X, 8000, 8000X, 9000, 9000X), Citadel and Citadel Plus, excluding bed configurations with
IndiGo™ Intuitive Drive Assist and/or with Air Mattress and Air Mattress Control Unit (Citadel
Patient Therapy System).

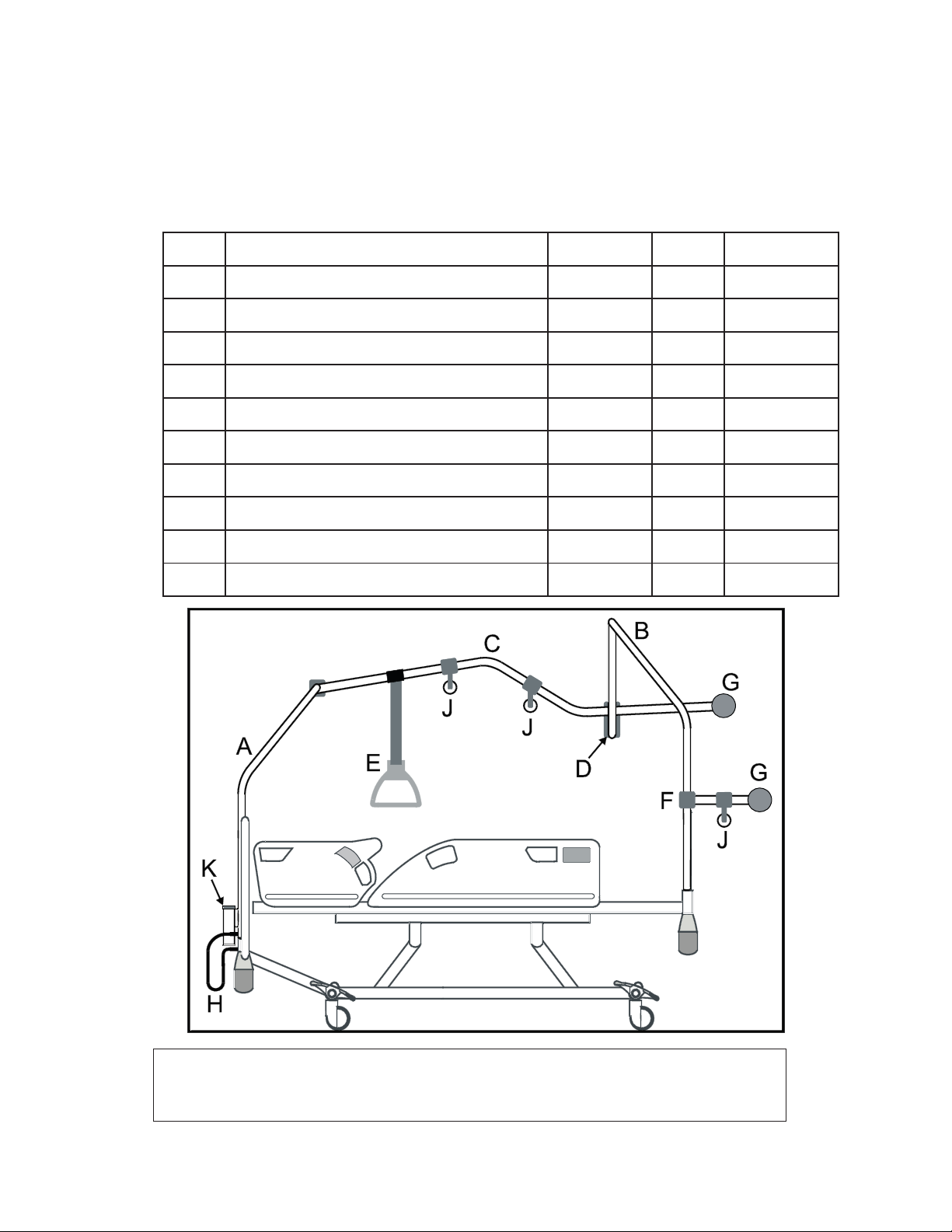

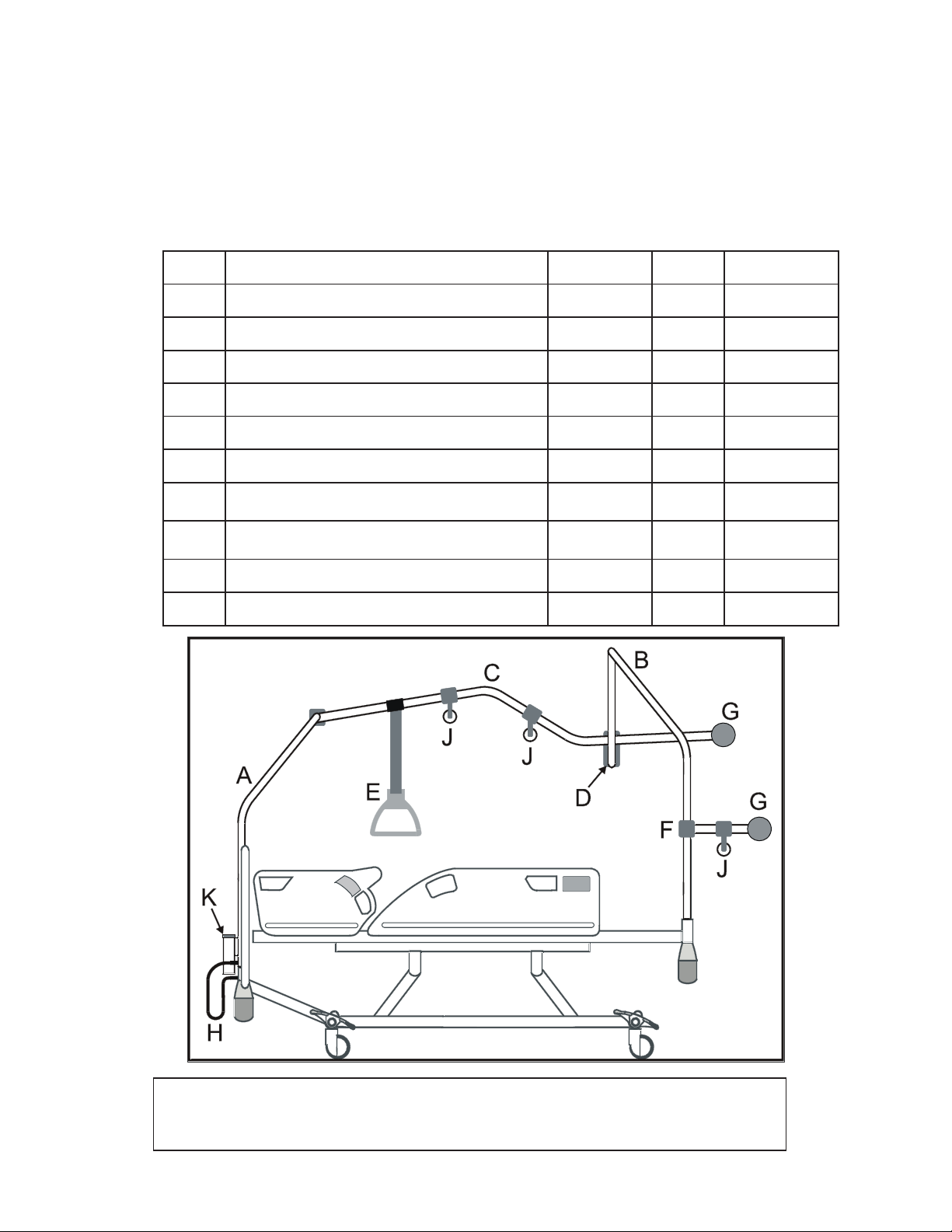

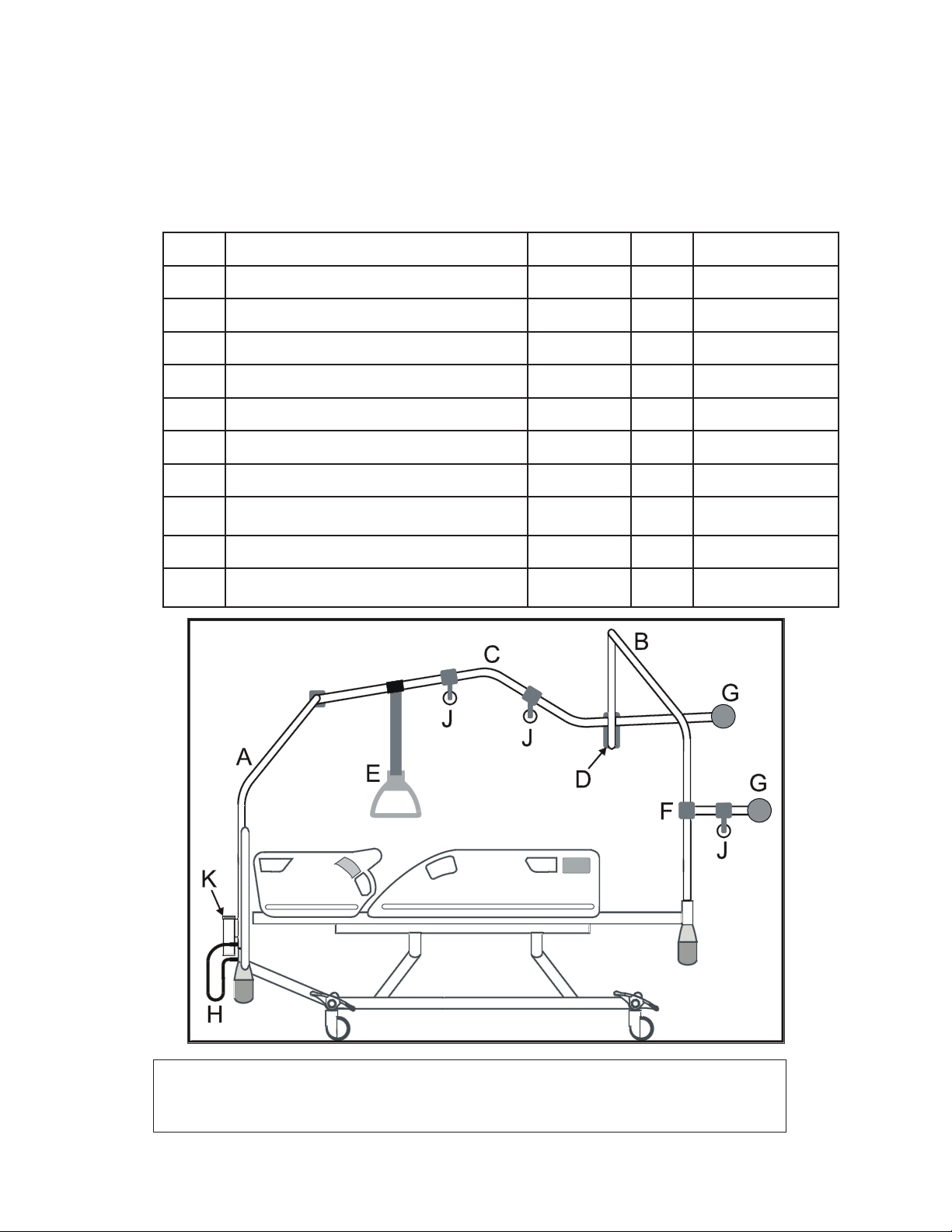

The fracture frame comprises the following components, as shown in the diagram:
Ref. Description Part No. Qty. Weight
AHead end bow 818.508 1 4.7kg
BFoot end bow 818.509 1 7.1kg
CLongitudinal bar with clamp 818.510 1 4.2kg
DDouble screw clamp 818.514 1 0.5kg
EAdjustable lifting strap and handle 805.855 1 0.2kg
FStraight bar with clamp 818.511 1 0.9kg
GProtective foam ball 818.513 2 <0.1kg each
HEquipotential lead (supplied with Item A) - 1 <0.1kg
JPulley clamp 818.512 3 0.1kg each
KAccessory socket (part of Item A) - 2 N/A
NOTE
Read the important safety information on the next two pages before using this
product.

EN
WARNING
Traction should only be applied by clinically qualified persons
This accessory should be installed by two people
Refer to the bed instructions for use to confirm compatibility before using this
accessory
Do not use fracture frame components from other traction systems
Use the Attendant Control Panel to disable all bed functions when the fracture
frame is in use
Do not use the fracture frame with the bed in the extended position
Transport the bed at low height when the fracture frame is installed
Do not use the fracture frame to push or pull the bed
To prevent entrapment, the head end panel must not be removed from the bed
while the fracture frame is installed
Take extra care when moving the bed over irregular surfaces which may cause
vibration, e.g. lift entrances
When adjusting the bed, ensure that the frame and traction equipment do not
collide with other furniture or equipment
Traction cords and weights must be properly installed and securely attached.
Do not attach or suspend items on the fracture frame other than traction
equipment as specified in these instructions
Do not position traction weights inside the fracture frame or above the patient
Ensure that all screw clamps and pulley clamps are fully tightened
Do not install a lifting pole in the additional accessory sockets
The operational life of the strap and handle is five years when used and
maintained in accordance with the manufacturer’s instructions. After this time,
the complete unit should be replaced
When replacing the strap and handle, always use an approved Arjo part
The strap and handle must not be used by persons under twelve years of age
Do not adjust the strap while a patient is holding the handle as this may damage
the mechanism. After adjusting the strap, make sure it locks with an audible
“click”
Do not twist the strap through more than 180q
q
as this may cause premature wear
Symbol explanation
Indicates the product is a Medical Device according to
EU Medical Device Regulation 2017/745
CE marking indicating conformity with European Community harmonised
legislation
Mandatory to read the Instructions for Use

EN
WARNING
Do not exceed the lifting handle’s safe working load of 75kg (165 lbs.)
Do not exceed the straight bar with clamp’s safe working load of 20kg (44
lbs.)
If a serious incident occurs in relation to this medical device, affecting the user, or
the patient then the user or patient should report the serious incident to the medical
device manufacturer or the distributor. In the European Union, the user should also
report the serious incident to the Competent Authority in the member state where
they are located.
Installation (8 steps)

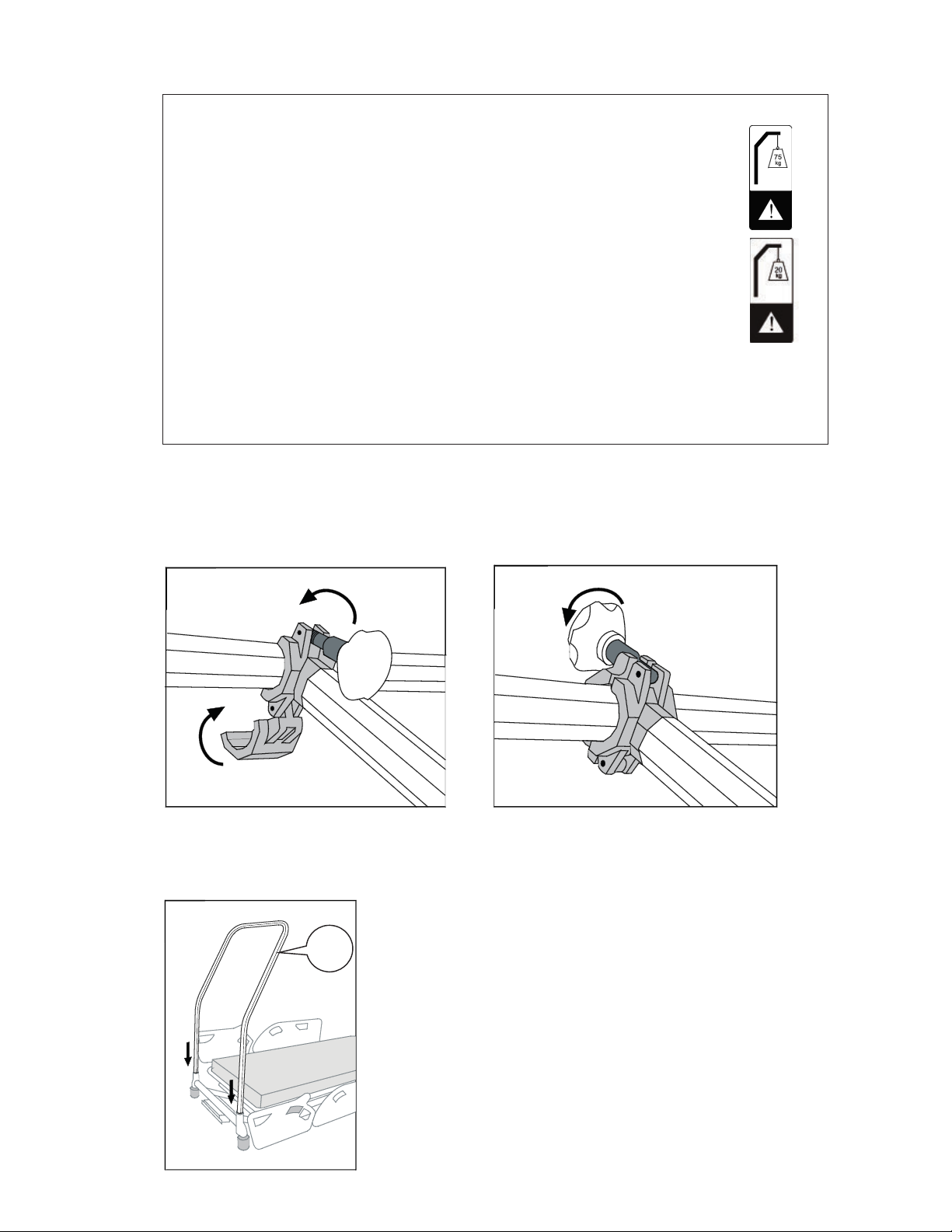

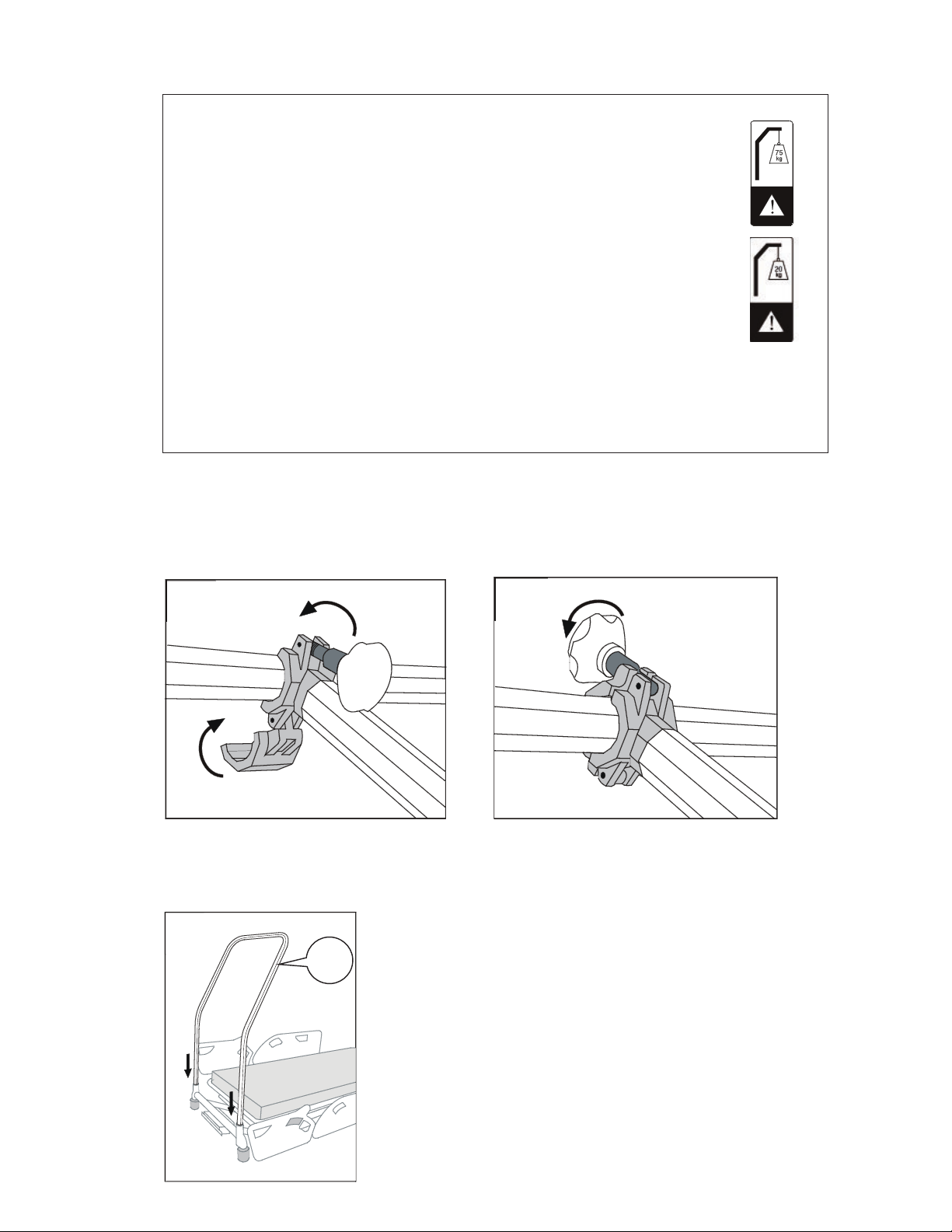

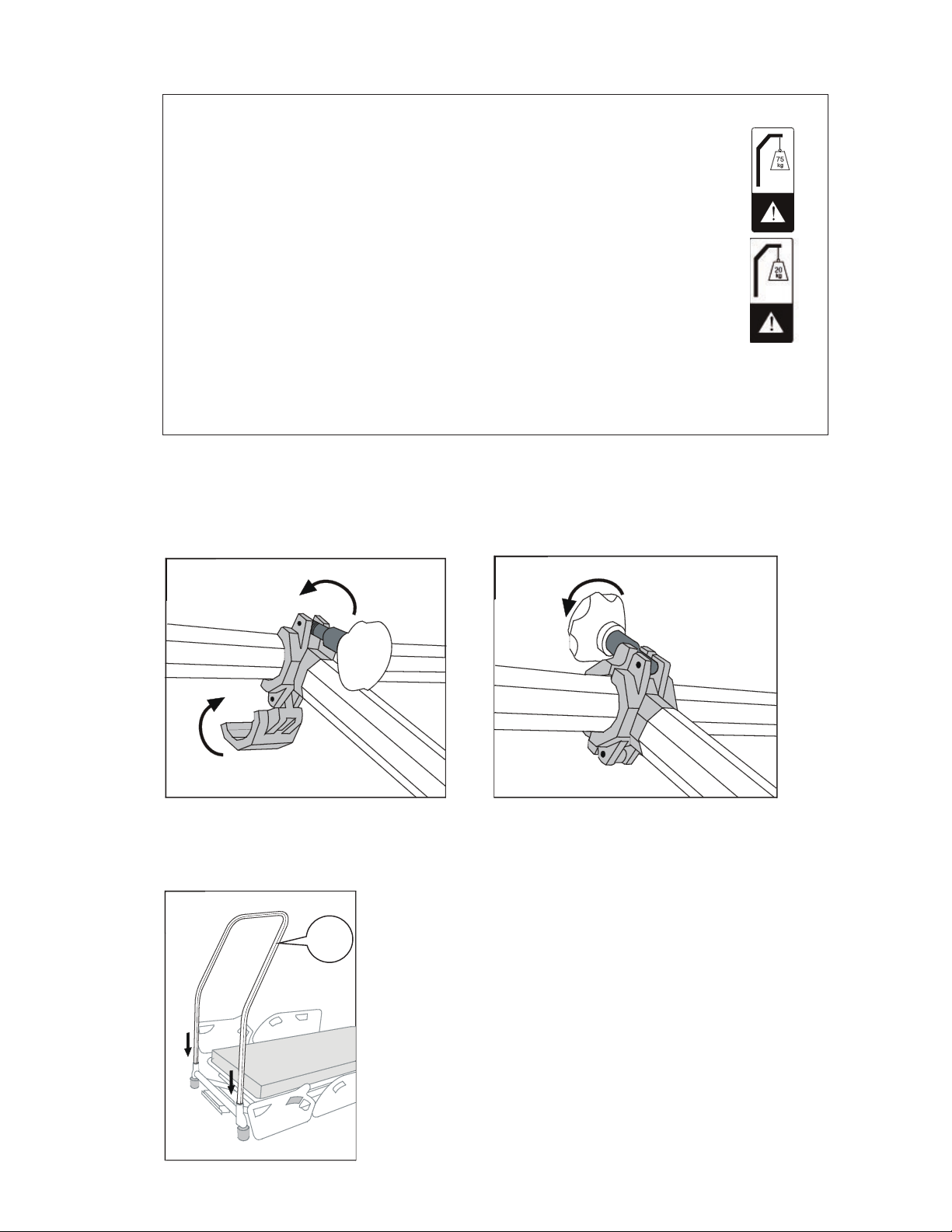

1. To install screw clamps or pulley clamps: fully undo the screw and open the clamp.
Position the clamp around the fracture frame. Close the clamp and rotate the knob (Fig.
1a) to lock the clamp together and tighten the screw (Fig. 1b).
2. Lower the bed to minimum height and apply the brakes. Use the ACP to disable the bed
controls - refer to the bed instructions for use.

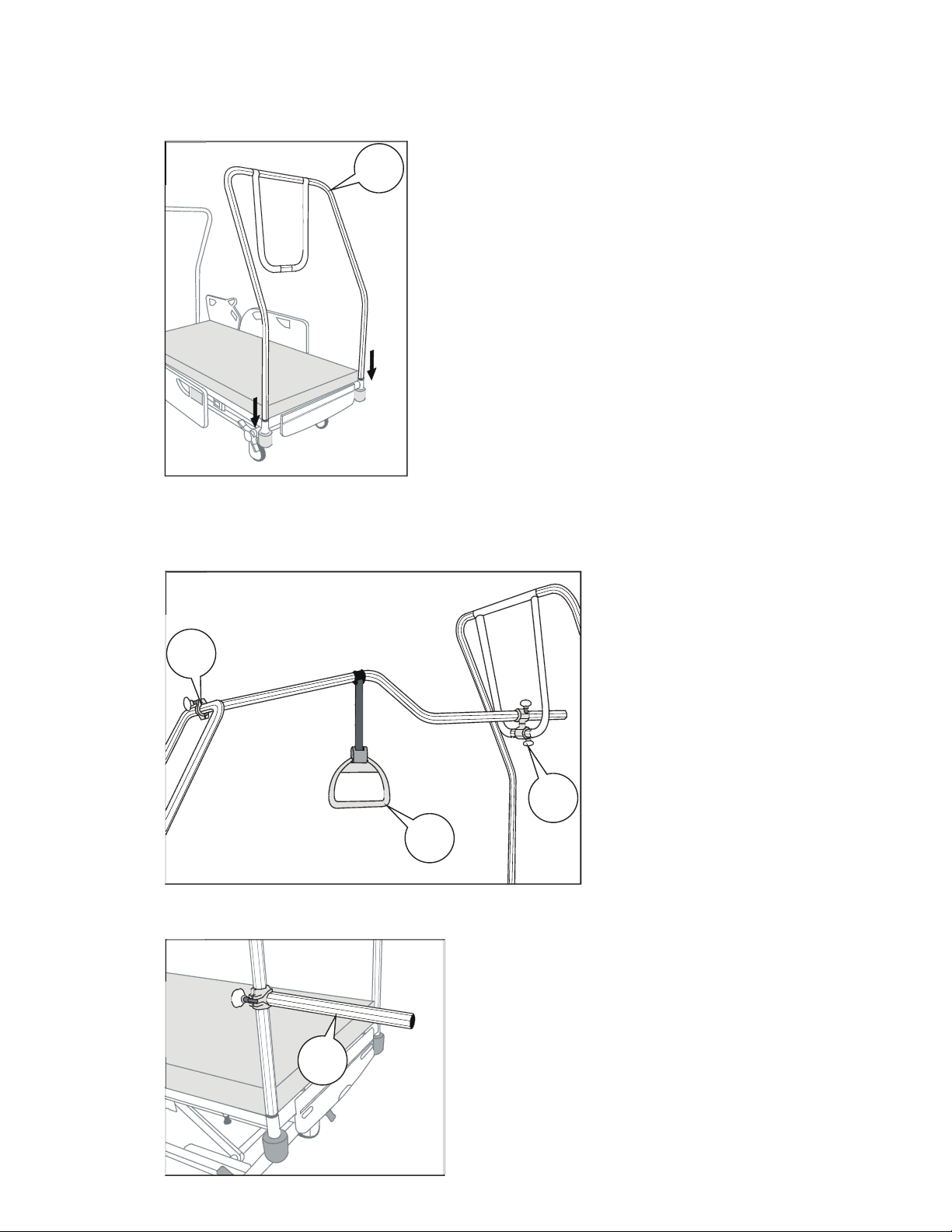

3. Fit the head end bow A into the accessory sockets at the head end of the bed, with the bow
angled in towards the bed (Fig. 2).
1a 1b
2
A

EN

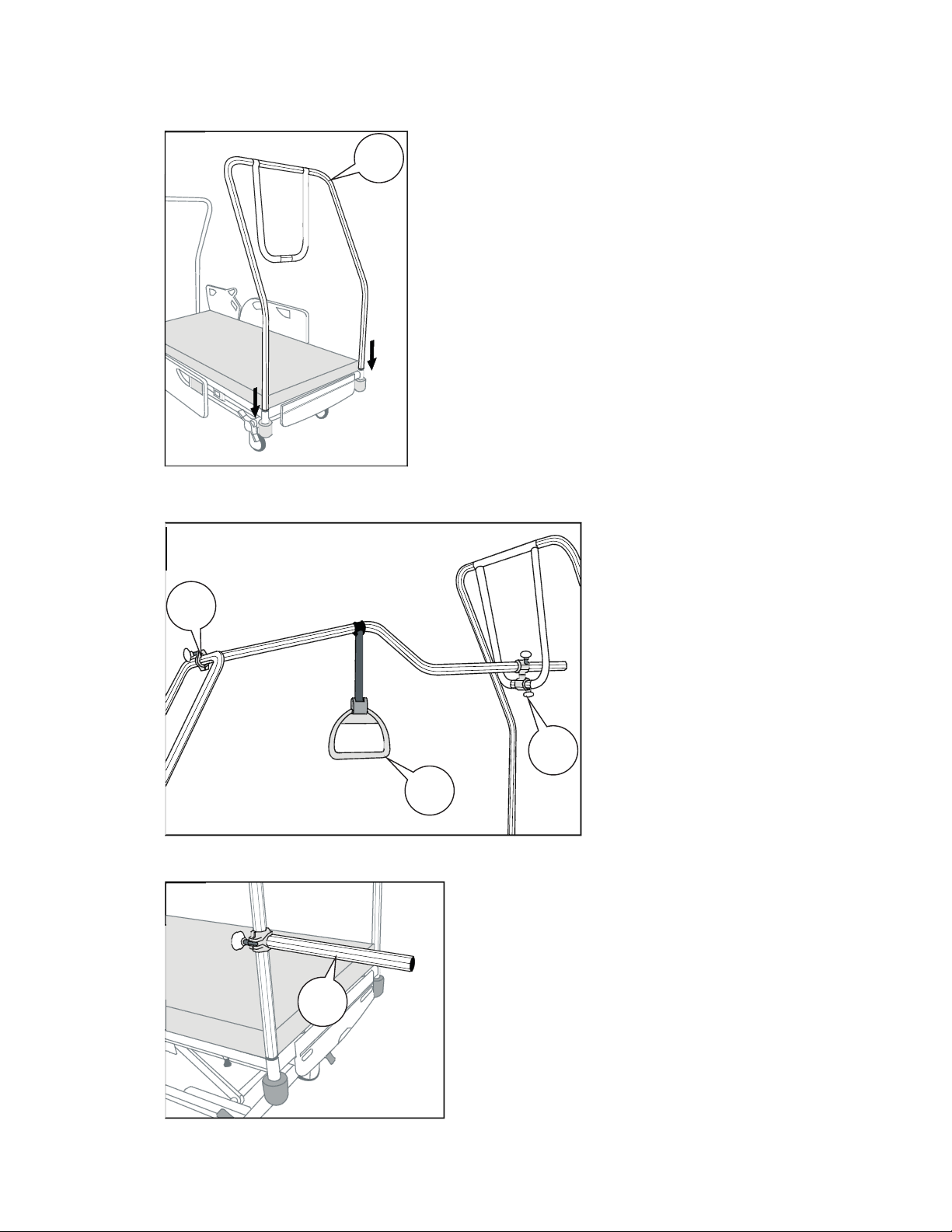

4. Fit the foot end bow B into the accessory sockets at the foot end of the bed, with the bow
angled in towards the bed (Fig. 3).
5. Attach the screw clamp on the longitudinal bar C to the middle of the head end bow. Slide the
strap and handle assembly E onto the rail. Fit the double screw clamp D to the bottom of the
pivoted “U” frame on the foot end bow. Use this clamp to attach the longitudinal bar (Fig. 4).
6. Use the clamp to attach the straight bar F to the vertical part of the foot end bow.
Position the bar across the bed or lengthways as required (Fig. 5).
B
3
4
C
E
D
5
F

EN

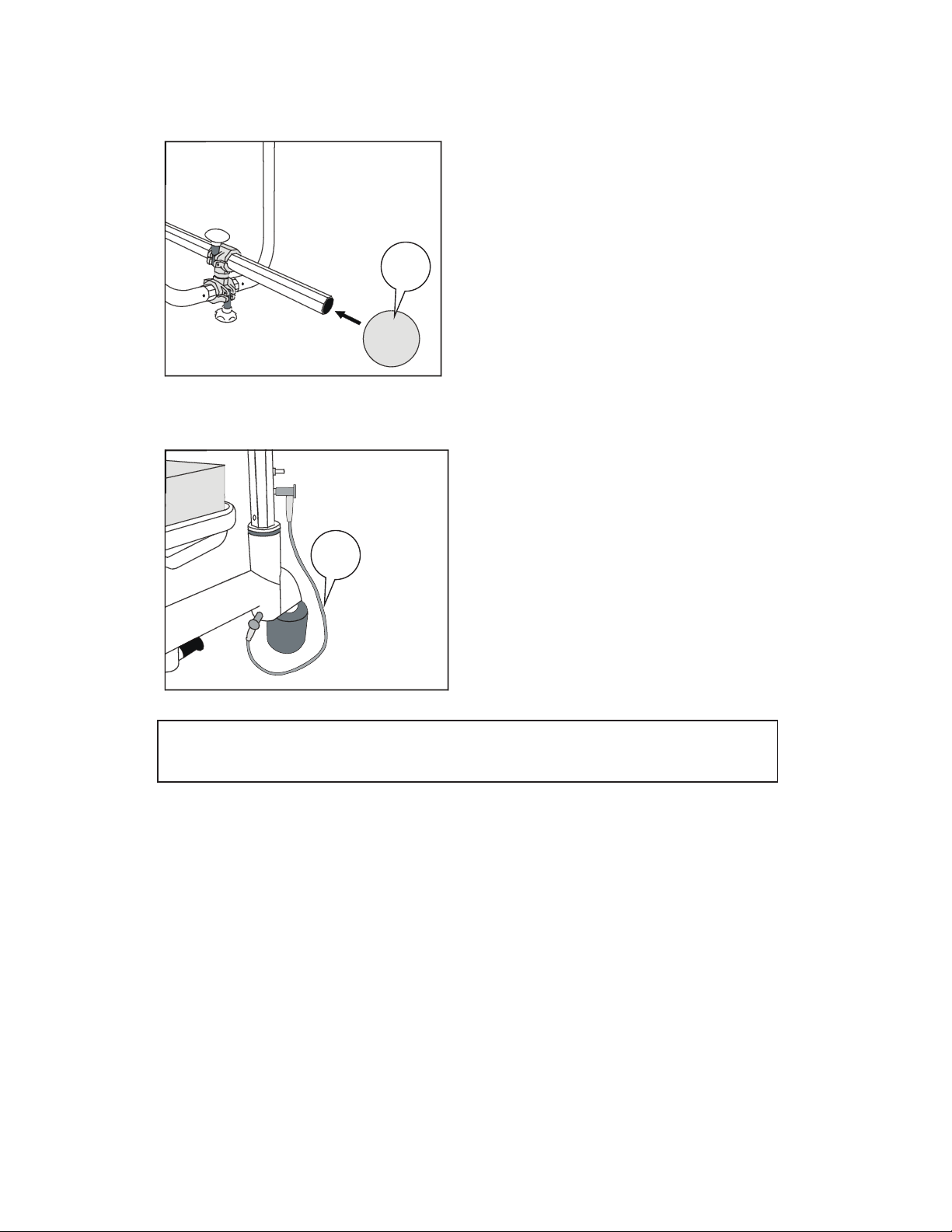

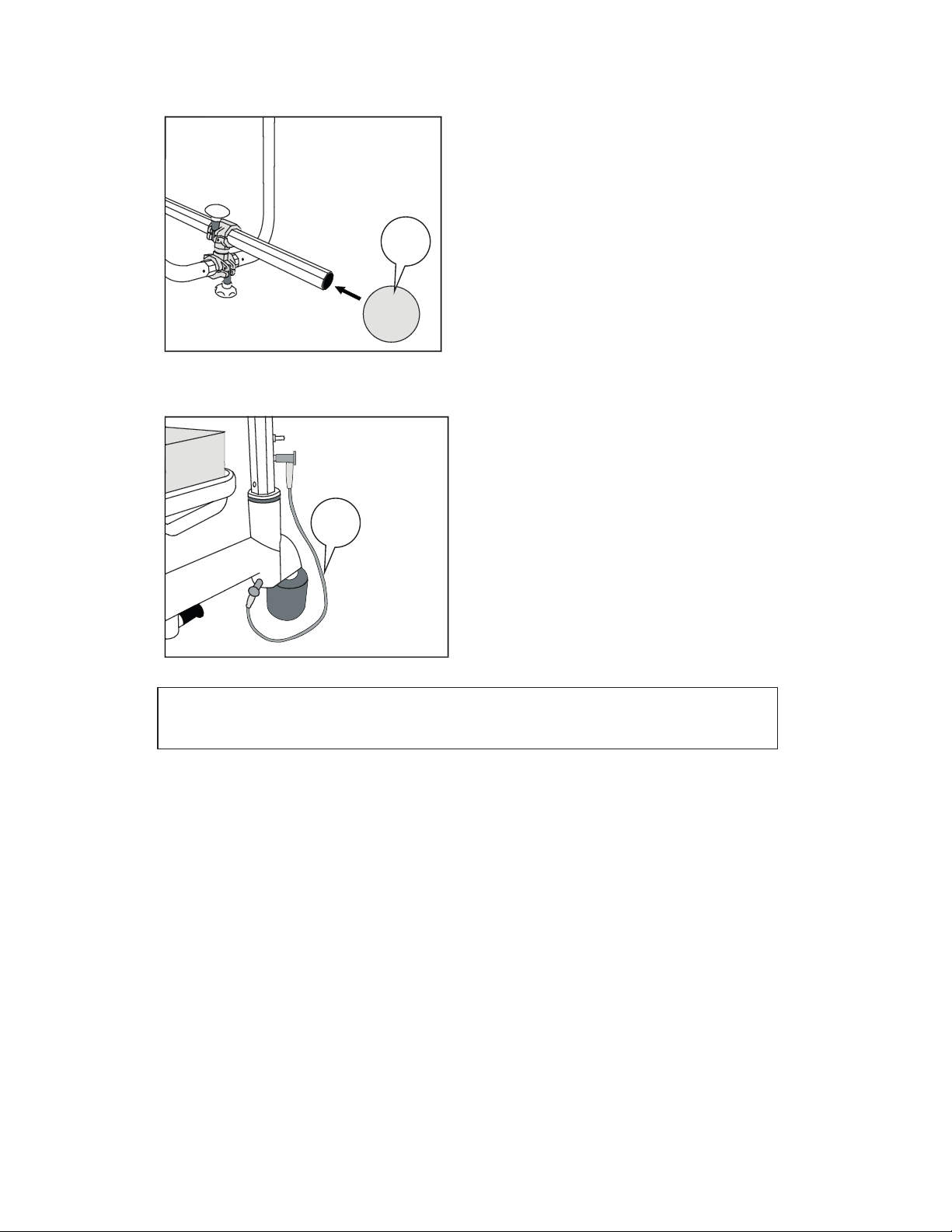

7. Fit protective foam balls G over the ends of the longitudinal bar and straight bar (Fig. 6).
8. Connect one of the equipotential terminals on the head end bow to the equipotential
terminal on the bed frame, using the equipotential lead H. Connect the second terminal on
the head end bow to the equipotential terminals of other equipment (Fig. 7).
NOTE
Wrong weight displayed when accessory is installed.
6
G
7
H

EN
Operation (3 steps)

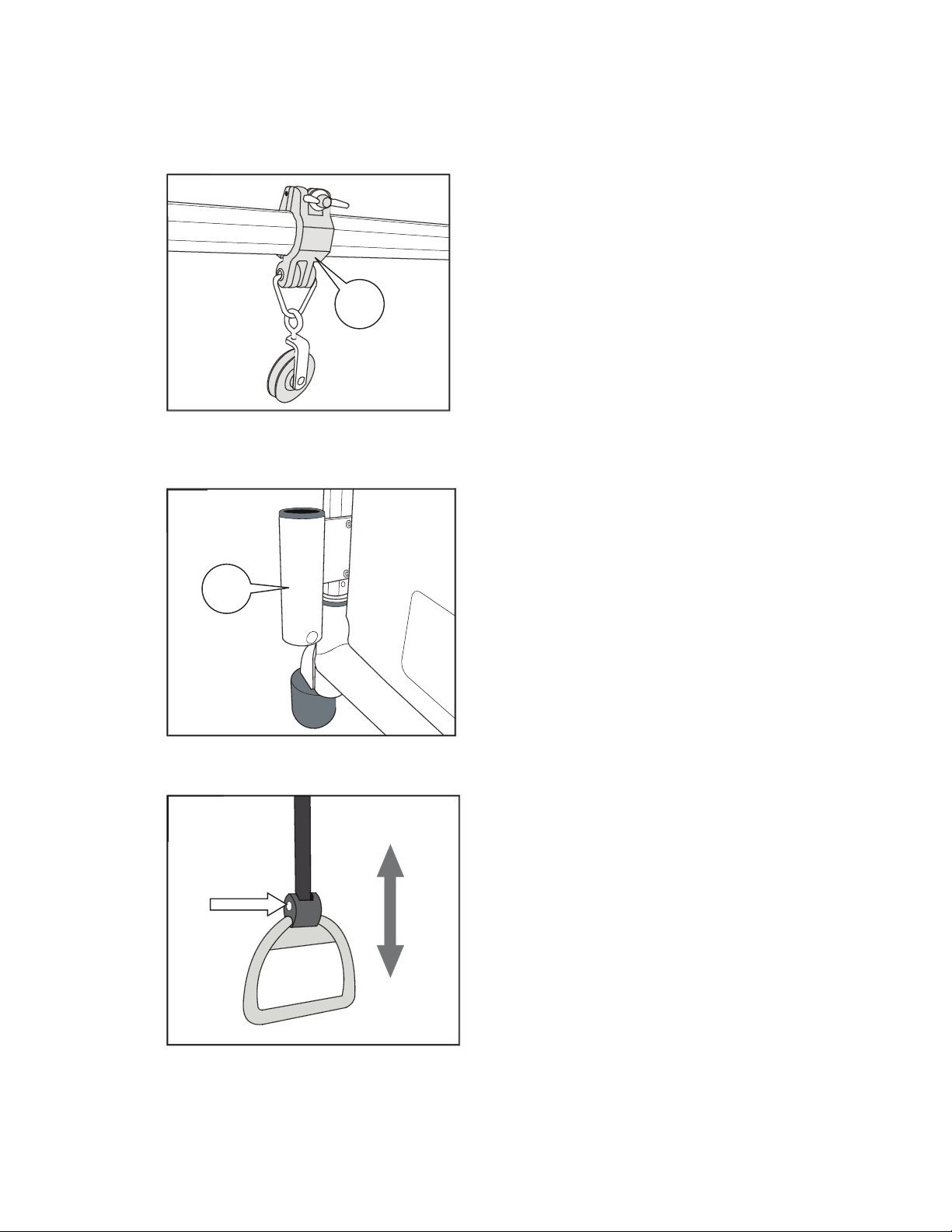

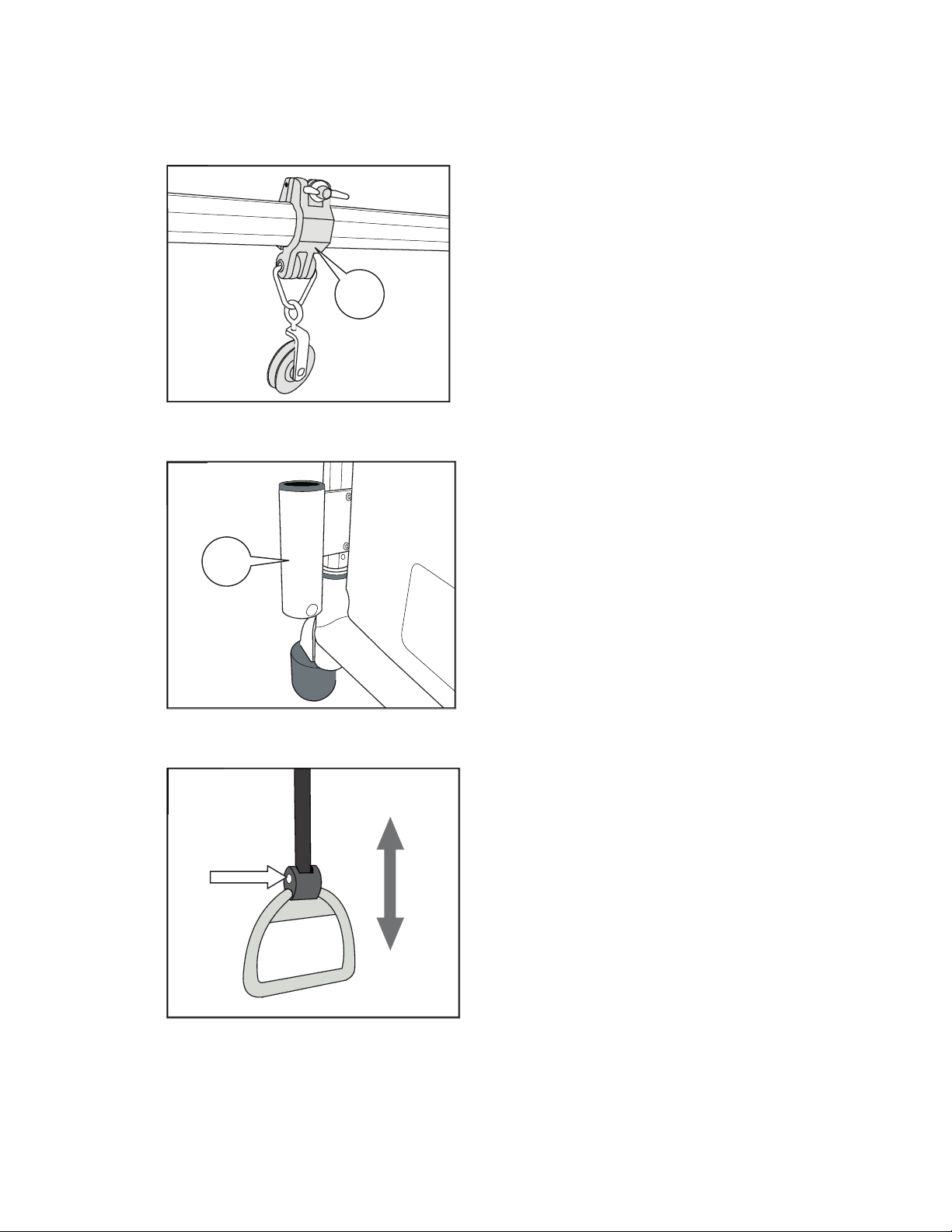

1. Fit the pulley clamps J to the fracture frame and attach traction cords and weights as
required (Fig. 8).
2. Two additional sockets K are provided on the head end bow to attach other accessories
such as IV poles (Fig. 9). Do not install a lifting pole in these sockets.
3. To adjust the height of the lifting handle above the bed, press the button on the side of the
handle and adjust the strap to the required length (Fig. 10).
8
J
9
K
10

EN
Maintenance
Before each use, check the general condition of all fracture frame components,
particularly pulley clamps, screw clamps, and the lifting strap and handle.
Replace any worn or damaged parts immediately.
Change the protective foam balls for each patient.
Cleaning
WARNING
Only use approved disinfectants and cleaning methods. Other products may cause
degradation of the equipment and possibly premature failure.
Use all cleaners and disinfectants with care. Obey the manufacturer’s instructions
for use.
Do not disinfect the strap and handle in a pressure chamber, autoclave or steam
cleaner as this may damage the product.
Before cleaning the handle, extend the strap fully and leave it extended until the
handle is completely dry.
Frame: use a hospital grade alcohol or aldehyde based disinfectant solution. Spray the
solution onto the frame components, paying particular attention to moving parts, then wipe
off with a disposable cloth.
Lifting strap and handle: follow the cleaning and disinfection procedures recommended
by the manufacturer – see respective bed Instructions for Use (IFU) or follow local
procedure.
End of Life Disposal
Components that are primarily be made up of different kinds of metal (containing more than
90% metal by weight) for example sling bars, rails, upright supports, etc., should be recycled
as metals.
