Assa Abloy 840C-50 User manual

ASSA
Motorlås
Manual
Denna manual avser följande motorlås:
ASSA
840C-50, 841C-50, 841C-35, 851C-50, 850C-50
Manual in English? Please turn over
ASSA ABLOY, the global leader
in door opening solutions,
dedicated to satisfying end-user
needs for security, safety and
convenience.
ASSA AB
P.O. Box 371
SE-631 05 Eskilstuna
Sweden
phone [phone]
fax [phone]
Customer support:
phone [phone]
fax [phone]
e-mail: [e-mail]
www.assa.se

84xC/85XC
Sidan 2 Manual 84X_85X utgåva 10
1. Installation
1. Markera ut centrumlinje A (stolpe) när låshusets
position i dörren har bestämts.
2. Märk ut B och C.
3. Borra med en Ø20 mm träborr.82 mm för dorndjup
50 och 48 mm för dorndjup 35. Hugg med stämjärn rent
i hålet så att låshuset lätt går in.
4. Borra genom dörren med en Ø42 mm borr för
cylinderhålet och tryckeshålet (B + C ).
5. Hugg med stämjärn ut för låsstolpen –3 mm djupt.
Stolpens bredd är 22 mm (841C-50,851C-50,840C-
50,841C-35) och 25 mm för 841C-35.
6. Mät ut vart slutbleck ska sitta. Borra 6 st Ø22 mm hål
26 mm djupt för 1487-X. Hugg rent med stämjärn så att
slutblecket går i urtaget. Hugg med stämjärn ur
ytterkonturen. 4 mm för 1487-X. Förborra fästhålen för
skruvarna (4st Ø3 mm borr)
7. Om den interna dörrlägesgivaren ska användas
monteras magneten i slutblecket. Magneten ska sitta i
samma höjd som datummärkningen på låsstolpen.
Assa rekommenderar 3 mm mellan låsstolpe &
slutbleck.
Dörren ska justeras så att det inte uppstår
listtryck på regeln.

84xC/85XC
2. Inkoppling
Inkoppling till Hi-O bussen sker med fyra kablar, två för
spänning, två för kommunikation.
Använd färdigkontakterad kabel EA226 (10m) vid
installation.
Kabeln kopplas in på valfritt ställe på Hi-O bussen
Vit CAN high
Brun CAN low
Grön + 12-24VDC stab
Gul 0VDC

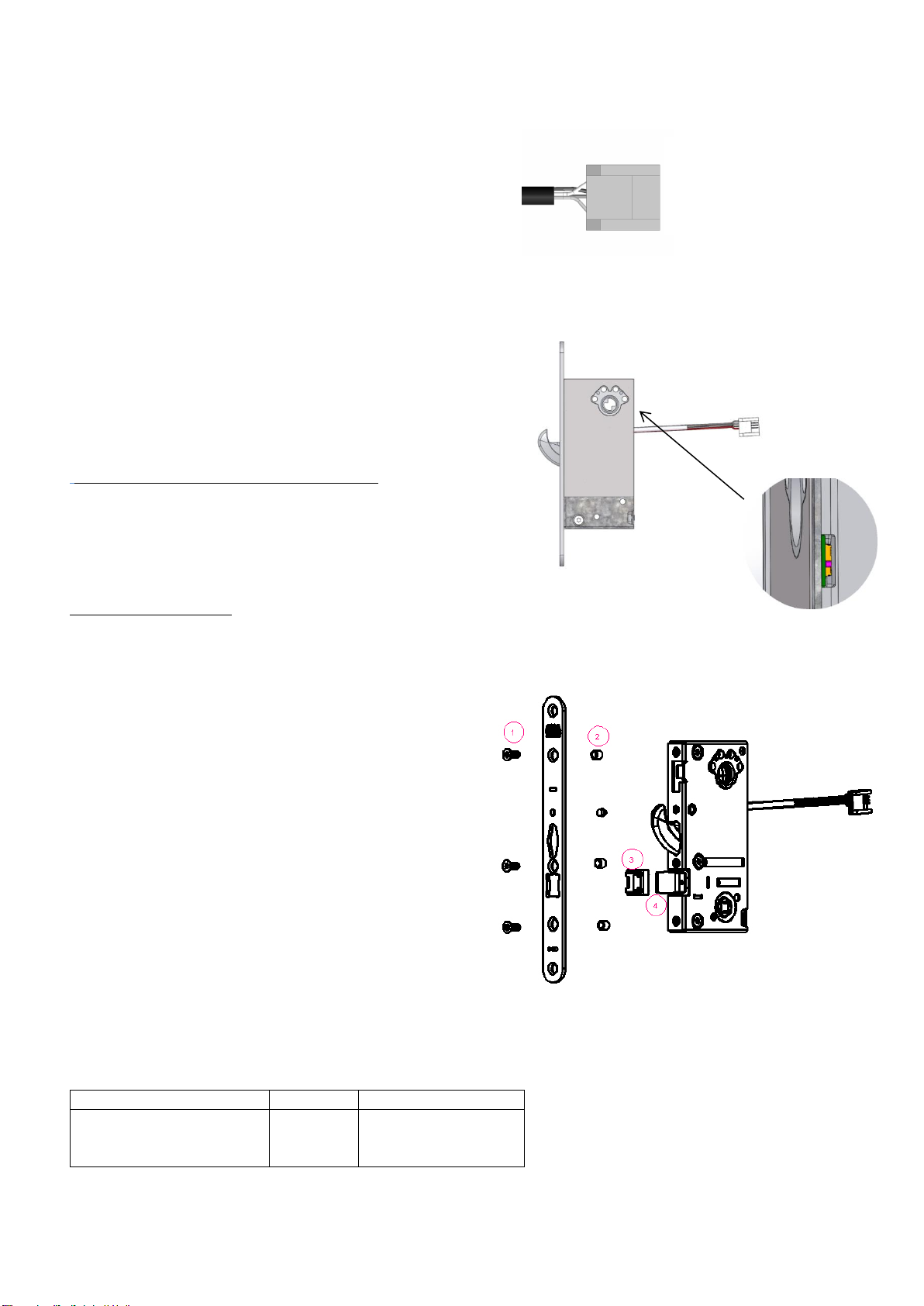

3. Gruppswitch
Gruppswitchen används för att välja vilken Hi-O grupp
motorlåset skall tillhöra och för att låsa upp Hi-O busen.
I de allra flesta installationer används bara grupp1
(leveransinställning). Switchen är placerad på baksidan
utav låshuset.
Fabriksåterställning av ASSA motorlås,
1. Håll låset i handen
2. Slå av spänningen till låset
3. Se till att dörrsensorn inte är aktiverad (relä 4)
4. Slå på spänningen
5. Inom 30 sekunder, toggle/växla gruppswitchen 6
gånger fram och tillbaka.
Förklaring till lysdiod
Fast sken =Oinitierad
Släckt=Initierad
Blink 2Hz (blinkning)= Initierad mot annan DAC
Blink 20Hz (flimmrar)= Timeout vänta 240 sek
innan upplåsning se även quick guiden.
4. Vända fall 840C/850C
1. Demontera skruvarna. (passande bits är T20).
2. Var försiktig hylsorna och stiftet kan lossna.
3. Demontera plastbiten över fallkolven.
4. Vrid fallen.
5. Montera plastbiten över fallkolven.
6. Montera hylsorna och stiftet.
7. Montera låsstolpen.
8. Montera skruvarna.
5. Dörrläges givare
Sensorn är placerad under datummärkningen på stolpen.
6. Tekniska data
Spänning 12-24VDC Stab ± 15%
Strömförbrukning (mA)
Låstyp
Tomgång
Drift
Assa motorlås
841C/840C/850C/851C
50mA
Max 445mA vid
24VDC
Bild 1
1. Vit CAN high
2. Brun CAN low
3. Grön +
4. Gul –
–
–

84xC/85XC
Sidan 4 Manual 84X_85X utgåva 10
Kablage
Typ: EA226, 10m
Maxlängd Totalt 50m
Kabellängd Kabelarea vid 12V
20m 0,3 mm2
30m 0,4 mm2
40m 0,5 mm2
50m 0,6 mm2
Förpackningar
Komplett sats:
Låshus, Borrskydd, DAC564, Kabel EA226,
Slutbleck, Magnet, Vredcylinder, Träskruv,
Kabelöverföring EA281 och Manual
Halvsats:
Låshus, Borrskydd, Kabel EA226, Slutbleck, Magnet,
Vredcylinder, Träskruv, Kabelöverföring EA281 och
Manual
Låshus:
Låshus, Borrskydd och Manual
7. Tillbehör
ASSA
840C-50
841C-50
850C-50
851C-50
841C-35
851C-35
Cylinder-
typ
Rund, (oval)
Oval
Slutbleck
1487-1, -2*,
-3, -4, -5
1487-8*
Kabel
EA226*
EA226*
Kabel-
överföring
EA280,
EA281*
EA280,
EA281*
Vred
Rund vredcyl.
13*
(Oval vredcyl 03)
Vredcyl. 1703*
Cylinder-
behör
3212
4559
Öppnings-
beslag
8065 till rund
vredcyl.
-
Trycke
Std / –
–
Förstärkningsbehör
4559 SCD
* Ingår i satsförpackning

84xC/85XC
8. Underhåll av motorlås
Det viktigaste är att följa monteringsanvisningen,
och ej avvika från den utan att först rådfråga oss
på ASSA.
Garantin förfaller om:
-Produkten är felaktigt monterad
-Produkten är öppnad (sigillet brutet) eller om
kablar/kontakter klippts av
--Installerad med tillbehör eller delar som inte
rekommenderats av ASSA
Underhåll:
-Se till att monterade cylindrar, vred och trycken
fungerar tillfredsställande.
-Smörj och/eller justera vid behov med ASSAs
rekommenderat låsfett.
-Elektriska delar behöver inget underhåll.
-Mekaniska delar på låshuset bör smörjas minst två
gånger om året. Högfrekvent användning av låsen
kräver underhåll med tätare intervall.
-Det är också viktigt att underhålla och vid behov,
justera dörrstängare och gångjärn för att säkerställa
en korrekt stängning av dörren. En bra dörrfunktion
är en viktig förutsättning för en bra låsfunktion.
OBS!!
Använde inte smörjmedel med grafit eller
lösningsmedel, använd endast smörjmedel för
elektriska lås från ASSA.
Säkerhetsegenskaperna på denna produkt är
avgörande för dess överensstämmelse med EN
14846
Ingen modifiering eller ändring av något slag,
annat än de som beskrivs i denna instruktion är
tillåtna.
Låsen 841C och 851C skall alltid kombineras med
dörrstängare/dörrautomatik som genom provning
har visat kunna hålla dörren i stängt läge i
händelse av brand.
Låshuset är avsett att sitta i enkel eller
dubbelverkande trä, aluminium eller ståldörr.
EN14846
-X8E-----
(850C,851C,840C,841C)
0402-CPR-SC0155-14
CE
EN14846
3 X 8 E 0 L 7 1 3 (850C,851C)
SC0860-14
Performance
EN14846
3 X 8 E 0 L 5 1 3 (840C,841C)
SC0173-15
Performance
EN 50130-4
4P03456-E6 (841C-35,851C-35)
4P03456-E7 (84XC-50,85XC-50)
EMC
EN1634:1
E90
4P01152
Fire

84xC/85XC
Sidan 6 Manual 84X_85X utgåva 10
9. Klass 4 och klass5
För att uppfylla klass 4 och klass 5 ska följande
var uppfyllt.
För klass 4 och klass 5 krävs att styrenheten är
installerad i ett skyddat utrymme med minst
klass 3 låsning. Styrenheten DAC564 ska vara
installerad i SSF 3522 mode.
10. SSF 3522 Mode
För att installera ett motorlås i SSF 3522 mode
ska man göra så här.
1. Initiera låshuset
2. Stäng av strömmen
3. Sätt Dip switch 3,7 & 8 i On-läge
4. Sätt på strömmen
I SSF 3522 mode kommer reläet då att få
följande egenskaper.
11. Tillbehör SSF 3522
Samtliga komponenter tillhörande låsenheten
(såsom låshus, slutbleck och
dörrförstärkningsbehör) skall minst ha samma
klassning för att hela låsenheten skall kunna
klassas enligt SSF 3522.
Relä ”Lock” Låsindikering, aktiv i 15 sekunder vid låst
Relä ”Alarm” Olåst indikering, aktiv i 60 sekunder vid olåst
Relä1 RC64 (Säkerhets låst) stängd dörr och regel ute
Relä2 RC64 (Olåst) regel inne
Relä3 RC64 (Olåst, med fördröjning )
Relä4 RC64 (Stängd dörr)
Relä5 RC64 (Summer, Forcerad dörr)
Relä5 RC64 (Summer, Hindrad regel vid låsning) är aktiv i minst 30 sek
Relä6 RC64 (Tamper) Reläet drar vid larm, larm ska vara installerat

84xC/85XC

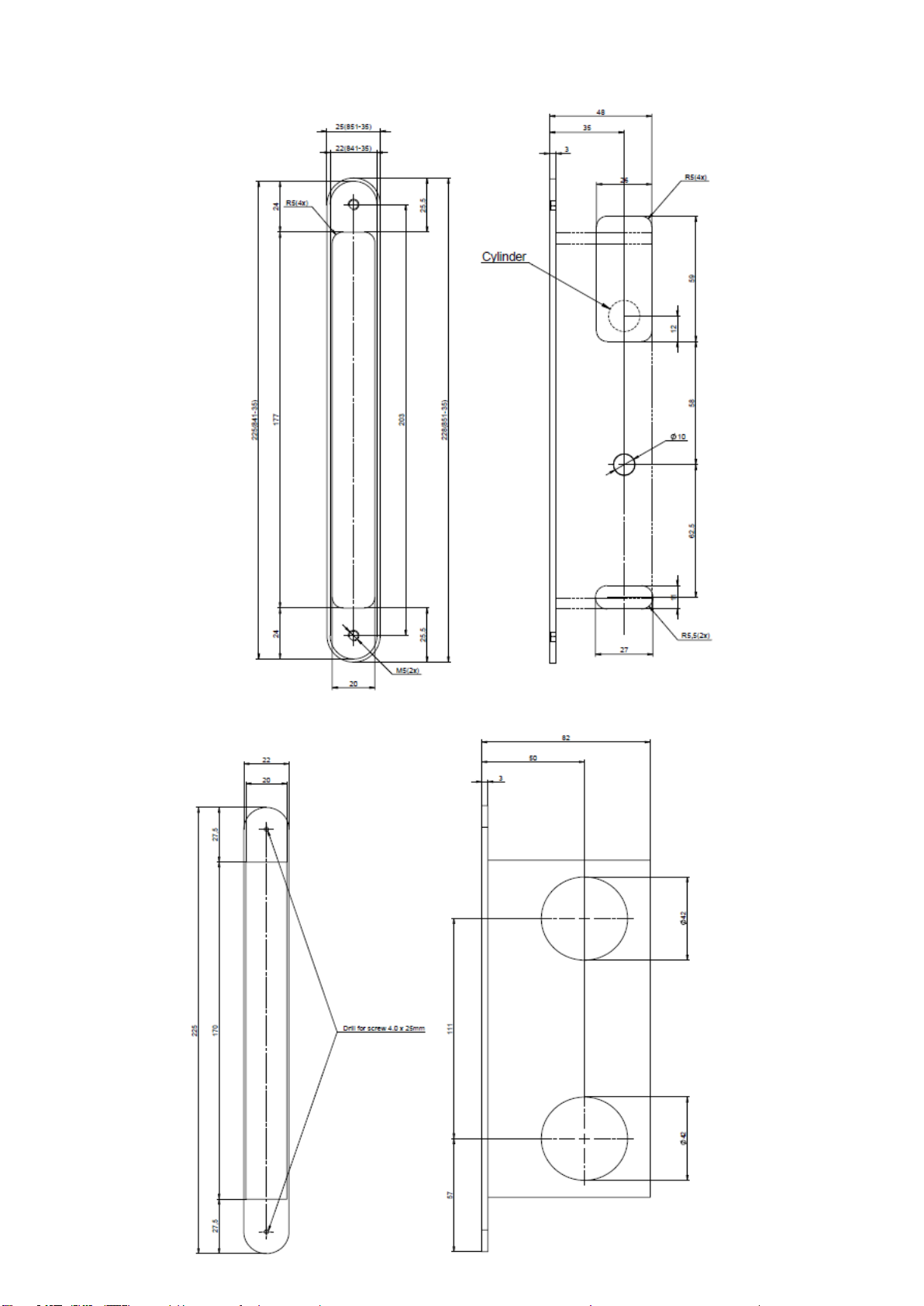

Urtags ritning

ASSA
Motor lock
Manual
This manual complies with:
ASSA
840C-50, 841C-50, 841C-35, 851C-50, 850C-50
Manual på svenska? Var god vänd
ASSA ABLOY, the global leader
in door opening solutions,
dedicated to satisfying end-user
needs for security, safety and
convenience.
ASSA AB
P.O. Box 371
SE-631 05 Eskilstuna
Sweden
phone [phone]
fax [phone]
Customer support:
phone [phone]
fax [phone]
e-mail: [e-mail]
www.assa.se

84xC/85XC
Page 2
1. Installation
1. Mark centerline A (Face plate) when you have
decided the position of the lockcase.
2 Mark B and C
3 Use a 20 mm drill bit to get the correct depth for the
lockcase. 82 mm for 50 mm backset and 48 mm for 35
backset. Do not use force to push the lockcase into the
mortice.
5 Drill the 42 mm hole (B and C) for cylinder and
handle through the door.
6 Mortice the center faceplate into the edge of the
door, this has a depth of 3 mm and radius 11.
7 Make the mortise for the striking plate. Drill 5 holes
Ø20 with a depth of 26 mm. Use a chisel to fit the
strike plate into the mortise. Use a chisel to make the
outer profile (depth 4 mm for 1487-X). Predrill the four
holes (Ø3 mm).
8. If the internal door sensor is used. Mount the
magnet into the striking plate. The door sensor
position is behind the date mark on the forend
Assa recommends a clearance of 3 mm between
forend of lock case and strike plate.
Adjust the door seal pressure.
Before fitting the lock to a firesmoke resisting
door, the fire certification should be examined.

Sidan 3
2. Connection
To connect a motor lock to the Hi-O bus a four wire
cable is used; two for power and two for
communication.
Use supplied cable EA226 (10m), with connector, at
installation.
The cable can be connected anywhere on the Hi-O bus.
White CAN high
Brown CAN low
Green + 12-24VDC stab
Yellow GND
3. Termination
In a Hi-O bus network it is necessary to terminate the
communication bus to avoid interferences. Termination
cannot be done in the lock, it can be done in card
readers, opening buttons or a gateway; please see
manual for each product.

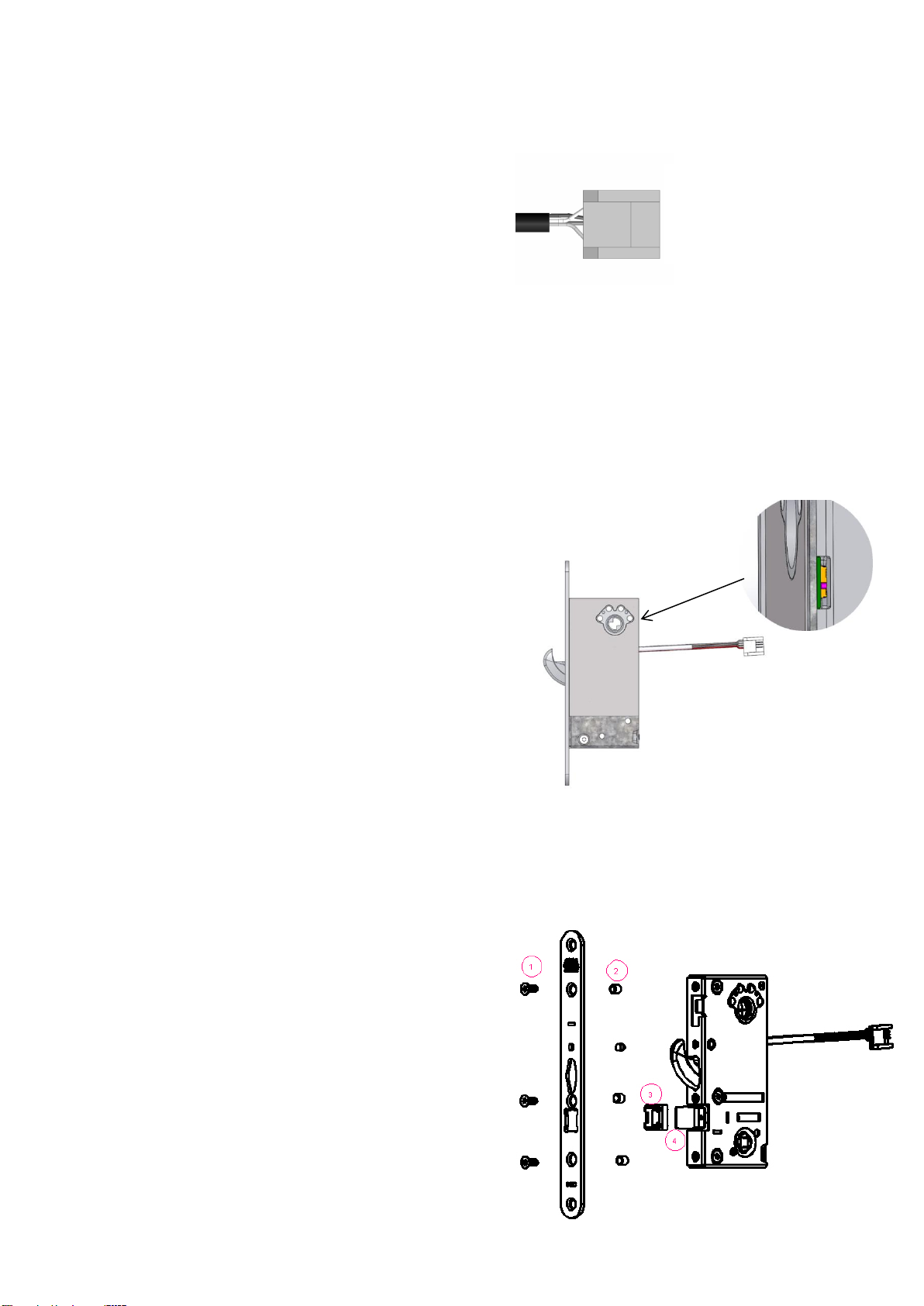

4. Group switch
The group switch is used to select which Hi-O group
the motor lock belongs to.
Most installations use group 1 only (factory default).
The switch is placed on the back side of the lock case.
Explanition for LED
Steady light= Factory mode, not initiated
LED off= Initiated
Flashing LED (2Hz)= “Wrong DAC” lock already
initiated against another DAC.
Flashing LED (10Hz)= Timeout wait 240 sec (4 min)
then initiate DAC or reset the lock. See the quick
guide.
5. Latch bolt 840C/850C
1. Unmount the screws (Torx T20).
2. Be careful the pin and socket can fall out
3. Unmount the plastic.
4. Turn the latchbolt
5. Assembly the plastic
6. Assembly the pin and socket.
7. Assembly the forend.
8. Assembly the screws (Torx T20).
6. Door monitor
The placement of the door monitor is under the date mark
on the forend.
Picture 1
1. White CAN high
2. Brown CAN low
3. Green +
4. Yellow –
–
–

84xC/85XC
DAC430, Drawings
Manual 84X_85X utgåva 10 4
7. Technical data
Voltage 12-24V DC Stabilized ± 15%
Currency consumption (mA)
Lock Type
Idle
Running
Assa motorlås
841C/840C/850C/851C
50mA
Max 445mA vid
24VDC
Cable
Type: EA226, 10m
Max length, total: 50m
Cable lengh Cable area 12V
20m 0,3 mm2
30m 0,4 mm2
40m 0,5 mm2
50m 0,6 mm2
Contents in package
Set package:
Lock case, Drill protection, DAC-500, Cable EA226,
Strike plate, Magnet, Fitting screws, Manual
Semi set package:
Lock case, Drill protection , Cable EA226, Strike
plate, Magnet, Fitting screws, Manual
Lock case:
Lock case, Drill protection and Manual
8. Accessories
ASSA
840C-50
841C-50
851C-50
851C-50
841C-35
851C-35
Cylinder
type
Round, oval
Oval
Strike plate
1487-1, -2*,
-3, -4, -5
1487-8*
Cable
EA226*
EA226*
Cable loop
EA280,
EA281
EA280,
EA281
Thumb turn
Round thumb turn
cyl. 13
Oval thumb turn
cyl. 03
Oval thumb turn
cyl. 03
Cylinder
accessories
3212
4559
Plastic dome
accessory
8065, with round
thumb turn cyl.
-
Lever handle
Standard / NA
NA
Security
accessories
4559 SCD
* Supplied in set packages

81xC
Sidan 5Manual 84X_85X utgåva 10_ENG
9. Maintenance of motor locks
Follow this manual thoroughly to maintain
characteristics of the motor lock.
Do not diverge from this manual without advice
from ASSA.
Warranty fails if product is:
-Wrong installed
-Opened by unauthorised personnel (broken seal) or
if cables/connectors has been cut
-Fitted with accessories or parts not recommended
by ASSA
Maintenance:
Approximately twice a year, a small amount of
designated grease should be applied on latches and
bolts. Highly frequented doors may need maintenance
with shorter intervals.
-Electric parts need NO maintenance
-To maintain desired operation and security level of
installed unit, it is of great importance to check and
adjust the entire door environment:
-Lock case and strike plate
-Lock accessories (Lever handle, thumb turn etc.)
-Hinges, framework and door threshold (sill)
-Door closer
NB!!
Never use lubricants containing graphite or solvent,
use designated grease from ASSA only.
If any uncertainty regarding installation, maintenance
or warranty occurs, please contact ASSA or your local
supplier.
The safety features of this product are essential to its
compliance with EN 14846. No modification of any
kind, other than those described in these instructions,
is permitted
The locks 841C and 851C must always be combined
with a door closer which is proven by test to keep a
door in closed position in the event of fire.
The lock case is intended to sit in single or double
acting wooden , aluminum or steel door.
EN14846
-X8E-----
(850C,851C,840C,841C)
0402-CPR-SC0155-14
CE
EN14846
3 X 8 E 0 L 7 1 3 (850C,851C)
SC0860-14
Performance
EN14846
3 X 8 E 0 L 5 1 3 (840C,841C)
SC0173-15
Performance
EN 50130-4
4P03456-E6 (841C-35,851C-35)
4P03456-E7 (84XC-50,85XC-50)
EMC
EN1634:1
E90
4P01152
Fire

84xC/85XC
DAC430, Drawings
Page 6 6
9. Class 4 and Class5
To meet the Class 4 and Class 5, the following
requirements must be met.
For Class 4 and Class 5 requires that the
controller is installed in a protected space
with at least grade 3 locking. DAC564
controller must be installed in the SSF 3522
mode.
10. SSF 3522 Mode
To install a motor lock SSF 3522 mode should
do this.
1. Initiate lock case
2. Turn off the power
3. Dip switch 3,7 & 8 in the On position
4. Turn on the power
In 3522 the SSF mode will relay then have
the following characteristics.
Relay "Lock" Lock indicator, active for 15 seconds at locked
Relay "Alarm" Unlocked indication active for 60 seconds when unlocked
Relay1 RC64 (Security locked) door closed and deadbolt out
Relay2 RC64 (Unlocked) deadbolt inside
Relay3 RC64 (Unlocked, with delay)
Relä4 RC64 (Closed Door)
Relä5 RC64 (Summer, Forced door)
Relä5 RC64 (Summer, Forced door)
RELAY6 RC64 (Tamper) Relay energized in alarm, the alarm must be installed
11. Accessories SSF 3522
All components belonging to the locking
device (such as lock cases, striking plates and
Door reinforcement) shall have the same
classification according to SSF 3522.

81xC
Sidan 7Manual 84X_85X utgåva 10_ENG

84xC/85XC
DAC430, Drawings
Page 8 8
Mortice drawing
