Avocent DSR Series DSR2035 User manual

Connecting power to the DSR switch
Power down all servers that will be part of
your DSR switching system. Locate the power
cord that came with the DSR switch. Plug one
end into the power socket on the rear panel
of the DSR switch. Plug the other end into an
appropriate AC wall outlet.
Connecting the local port
Plug your VGA monitor, PS/2 or USB keyboard
and mouse cables into the corresponding DSR
local connection ports.
Connecting a DSRIQ module to the
DSR switch
Choose an available server port on the rear
panel of your DSR switch. Plug one end of a
CAT 5 cable (4-pair, up to 10 meters) into a
numbered port and plug the other end into the
RJ-45 connector of a DSRIQ module.
Connecting a server to the
DSRIQ module
Plug the DSRIQ module into the appropriate
ports on the back of the server. Repeat
this procedure for all servers that are to be
connected to the DSR switch.

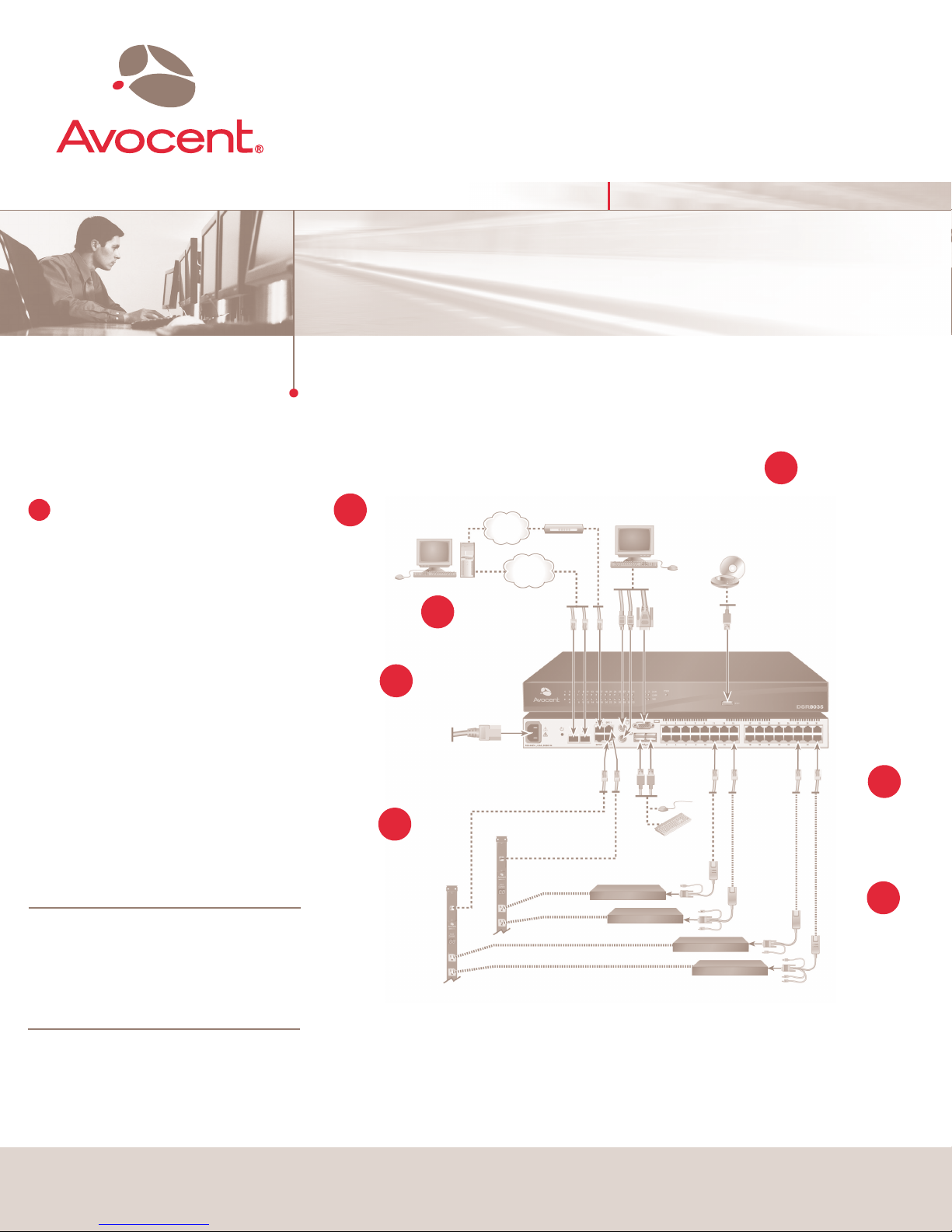

Quick Installation Guide
DSR®Switch
DSR2035 | DSR8035 Switches
The following instructions will help you
connect your DSR switch.
Should you require further assistance, please
consult your installer/user guide.
To connect a DSR switch
Check our web site at www.avocent.com/support to search the knowledge base or use the online request.
Avocent, the Avocent logo, The Power of Being There and DSR are registered trademarks of Avocent Corporation. All other marks are the property of their respective owners. ©2005 Avocent Corporation. All rights reserved. 590-536-627A
1
3
6
5
4
2
The Power of Being There®
Connecting network and remote users
Plug a CAT 5 cable from your Ethernet network into
the LAN 1 connector on the rear of the DSR switch.
You may also use the additional LAN 2 connector as
a fail-over solution.
Connecting an external modem (optional)
The DSR switch can also be accessed using an ITU
V.92, V.90 or V.34-compatible modem. Plug one end
of the included RJ-45 serial cable into the MODEM
port on the back of your DSR switch. Plug the other
end into the RJ-45 to DB-9 (male) adaptor, which
then plugs into the modem.
NOTE: Using a modem connection instead of a LAN
connection will limit the performance capability of
your DSR switch.
Connect the switch
to the network.
Plug in the external
modem (optional).
Connect DSRIQ
modules to the
DSR switch.
Connect servers
to the DSRIQ
modules.
Plug in the keyboard, monitor and
mouse for your local connection.
Local
Connection
Local USB
Connection
Ethernet
Modem
Telephone
Network
Power down all
servers and attach
the appropriate
power cord to the
DSR switch.
Connect the SPC
devices to the DSR
switch (optional). Server
Server
Server
Server
4
3
7
2
1
5
6
DSRIQ
Modules

Check our web site at www.avocent.com/support to search the knowledge base or use the online request.
Avocent, the Avocent logo, The Power of Being There and DSR are registered trademarks of Avocent Corporation. All other marks are the property of their respective owners. ©2005 Avocent Corporation. All rights reserved.
Connecting the SPC device to the DSR
switch (optional)
Plug one end of the cable supplied with the SPC
power control device into one of the SPC ports
on the DSR switch and plug the other end into
the SPC device. Plug the power cords from the
target servers into the SPC power outlets. Plug
the SPC device into an appropriate AC
wall outlet.
Powering up targets and switch
Power up each target server and then power up
the DSR switch.
Connecting local virtual media (optional)
Connect virtual media devices to any of the five
USB ports on the DSR switch.
NOTE: To open a virtual media session with
a server, the server must first be connected
to the switch using a virtual media-capable
DSRIQ module (USB2 or USB2L).
For additional information
For further instructions on DSR switch
connection, software setup and security
configuration, please refer to the installer/user
guide included with the DSR switch. Check
http://register.avocent.com for the latest DSR
switch software and firmware updates.
Quick Installation Guide
DSR®Switch
DSR2035 | DSR8035 Switches
To connect a DSR switch
(continued from reverse side)
The Power of Being There®
The following instructions will help you
connect your DSR switch.
Should you require further assistance, please
consult your installer/user guide.
Connect the switch
to the network.
Plug in the external
modem (optional).
Connect DSRIQ
modules to the
DSR switch.
Connect servers
to the DSRIQ
modules.
Plug in the keyboard, monitor and
mouse for your local connection.
Local
Connection
Local USB
Connection
Ethernet
Modem
Telephone
Network
Power down all
servers and attach
the appropriate
power cord to the
DSR switch.
Connect the SPC
devices to the DSR
switch (optional). Server
Server
Server
Server
4
3
7
2
1
5
6
7
DSRIQ
Modules

Den DSR Switch mit Strom versorgen
Fahren Sie alle Server herunter, die an das
DSR Switching-System angeschlossen werden
sollen. Verwenden Sie das Stromkabel, das mit
dem DSR Switch geliefert wurde. Stecken Sie
das eine Kabelende in den Stromanschluss
auf der Geräterückseite des DSR Switches.
Stecken Sie das andere Ende in eine
geeignete Netzsteckdose.
Lokalen Port anschließen
Schließen Sie die VGA-Monitor-, die PS/2-
oder USB-Tastatur- und Mauskabel an die
entsprechenden DSR-Ports an.
Ein DSRIQ-Modul an den DSR Switch
anschließen
Wählen Sie einen verfügbaren Serverport auf
der Geräterückseite Ihres DSR Switches aus.
Schließen Sie ein Ende eines CAT 5-Kabels
(4 Paare, bis zu 10 m) an einen nummerierten
Port und das andere Ende an einen RJ-45-
Anschluss eines DSRIQ-Moduls an.
Einen Server an das DSRIQ-Modul
anschließen
Schließen Sie das DSRIQ-Modul an die
entsprechenden Ports auf der Serverrückseite
an. Wiederholen Sie dieses Verfahren für alle
Server, die an den DSR Switch angeschlossen
werden sollen.
Netzwerk- und Remote-Benutzer
anschließen
Schließen Sie ein CAT 5-Kabel Ihres Ethernet-
Netzwerks an den LAN 1-Anschluss auf
Schnellinstallationsanleitung
DSR®Switch
DSR2035 | DSR8035 Switches
Die folgenden Anweisungen helfen Ihnen
beim Anschluss Ihres DSR-Switches.
Nähere Informationen sind in Ihrer
Installations- und Bedienungsanleitung
enthalten.
So schließen Sie einen DSR Switch an
Besuchen Sie unsere Website unter www.avocent.com/support, um auf die Knowledge Base zuzugreifen oder die Online-Serviceanforderung in Anspruch zu nehmen.
Avocent, das Avocent Logo, The Power of Being There und DSR sind eingetragene Marken der Avocent Corporation. Alle anderen Marken sind Eigentum der jeweiligen Unternehmen. © 2005 Avocent Corporation. Alle Rechte vorbehalten.
1
3
6
5
4
2
The Power of Being There®
der Rückseite Ihres DSR-Switches an. Außerdem
können Sie den zusätzlichen LAN 2-Anschluss als
Ausfallsicherung verwenden.
Ein externes Modem anschließen
(optional)
Auf den DSR Switch kann auch über ein ITU V.92,
V.90 oder V.34-kompatibles Modem zugegriffen
werden. Schließen Sie ein Ende des im Lieferumfang
enthaltenen RJ-45 seriellen Kabels an den
MODEM-Port auf der Rückseite des DSR Switches
an. Verbinden Sie das andere Ende mit dem RJ-45 am
DB-9-Adapter (Stecker) und schließen Sie den Adapter
an das Modem an.
HINWEIS: Die Leistungsfähigkeit Ihres DSR Switches
wird eingeschränkt, wenn eine Modemverbindung
anstelle einer LAN-Verbindung verwendet wird.
Schließen Sie den
Switch an das Netz-
werk an.
Schließen Sie das
externe Modem an
(optional).
Schließen Sie
DSRIQ-Module an
den DSR Switch an.
Schließen Sie
Server an die
DSRIQ-Module an.
Schließen Sie Tastatur, Monitor und
Maus für Ihre lokale Verbindung an.
Lokale
Verbindung
Lokale
USB-Verbindung
Ethernet
Modem
Telefon-
netz
Fahren Sie alle
Server herunter
und schließen Sie
das entsprechende
Netzkabel an den
DSR Switch an.
Schließen Sie die
SPC-Geräte an
den Switch an
(optional).
Server
Server
Server
Server
2
1
4
3
7
5
6
DSRIQ-
Module

Besuchen Sie unsere Website unter www.avocent.com/support, um auf die Knowledge Base zuzugreifen oder die Online-Serviceanforderung in Anspruch zu nehmen.
Avocent, das Avocent Logo, The Power of Being There und DSR sind eingetragene Marken der Avocent Corporation. Alle anderen Marken sind Eigentum der jeweiligen Unternehmen. © 2005 Avocent Corporation. Alle Rechte vorbehalten.
So schließen Sie ein SPC-Gerät an
einen DSR Switch an (optional)
Verbinden Sie ein Kabelende des mit dem SPC-
Stromüberwachungsgerät gelieferten Kabels mit
einem der SPC-Ports am DSR Switch. Verbinden
Sie das andere Kabelende mit dem SPC-Gerät.
Schließen Sie die Netzkabel der entsprechenden
Server an die Steckdosen des SPC-Geräts
an. Verbinden Sie das SPC-Gerät mit einer
geeigneten Netzsteckdose.
Zielserver und den Switch hochfahren
Fahren Sie zunächst die entsprechenden Server
und dann den DSR Switch hoch.
Lokale Virtual Media anschließen (optional)
Schließen Sie Virtual Media-Geräte an einen der
fünf USB-Ports am DSR Switch an.
HINWEIS: Um eine Virtual Media-Sitzung
mit einem Server zu öffnen muss der Server
zunächst über ein Virtual Media-fähiges
DSRIQ-Modul (USB2 oder USB2L) an den
Switch angeschlossen werden.
Zusatzinformationen
Zusätzliche Informationen bzgl. des
DSR Switches, Software-Setup und der
Sicherheitskonfiguration können Sie der
Installations- und Bedienungsanleitung
entnehmen, die mit dem DSR-Switch
geliefert wurde. Die aktuellsten Software-
und Firmware-Updates des DSR Switches
können Sie unserer Webseite unter
http://register.avocent.com entnehmen.
Schnellinstallationsanleitung
DSR®Switch
DSR2035 | DSR8035 Switches
So schließen Sie einen DSR Switch an
(Fortsetzung von der Rückseite)
The Power of Being There®
Die folgenden Anweisungen helfen Ihnen
beim Anschluss Ihres DSR-Switches.
Nähere Informationen sind in Ihrer
Installations- und Bedienungsanleitung
enthalten.
Schließen Sie den
Switch an das Netz-
werk an.
Schließen Sie das
externe Modem an
(optional).
Schließen Sie
DSRIQ-Module an
den DSR Switch an.
Schließen Sie Ser-
ver an die DSRIQ-
Module an.
Schließen Sie Tastatur, Monitor und
Maus für Ihre lokale Verbindung an.
Lokale
Verbindung
Lokale
USB-Verbindung
Ethernet
Modem
Telefon-
netz
Fahren Sie alle
Server herunter
und schließen Sie
das entsprechende
Netzkabel an den
DSR Switch an.
Schließen Sie
die SPC-Geräte
an den Switch
an (optional).
Server
Server
Server
Server
1
4
3
7
5
2
6
7
DSRIQ-
Module

Connexion de l’alimentation au
commutateur DSR
Mettez hors tension tous les serveurs faisant
partie de votre système de commutation DSR.
Munissez-vous du cordon d’alimentation fourni
avec le commutateur DSR, puis branchez l’une
de ses extrémités dans la prise d’alimentation
située sur le panneau arrière du commutateur
et l’autre dans une prise secteur appropriée.
Connexion à la voie locale
Branchez les câbles du moniteur VGA, du
clavier et de la souris PS/2 ou USB dans les
voies de connexion locale correspondantes
du DSR.
Connexion d’un module DSRIQ au
commutateur DSR
Choisissez une voie serveur disponible sur
le panneau arrière du commutateur DSR.
Reliez un câble CAT 5 (câble à quatre paires
torsadées, jusqu’à 10 mètres de long) à l’une
des voies numérotées d’une part, et
au connecteur RJ45 d’un module DSRIQ
d’autre part.
Connexion d’un serveur au module
DSRIQ
Connectez le module DSRIQ aux voies
correspondantes à l’arrière du serveur. Répétez
cette procédure pour tous les serveurs que
vous souhaitez relier au commutateur DSR.
Guide d’installation rapide
Commutateur DSR®
Commutateurs DSR2035 | DSR8035
Suivez les instructions ci-dessous pour
connecter votre commutateur DSR.
Pour tout renseignement supplémentaire,
veuillez consulter votre guide
d’installation et d’utilisation.
Connexion d’un commutateur DSR
Consultez le site www.avocent.com/support et effectuez une recherche dans la base de connaissances ou utilisez le formulaire d’aide en ligne.
Cliquez sur « Contact details » pour accéder au service d’assistance technique de votre région.
Avocent, le logo Avocent, The Power of Being There et DSR sont des marques déposées d’Avocent Corporation. Toutes les autres marques sont la propriété exclusive de leurs détenteurs respectifs. © 2005 Avocent Corporation. Tous droits réservés.
1
3
6
5
4
2
The Power of Being There®
Connexion au réseau et aux utilisateurs
distants
Branchez un câble CAT 5 relié à votre réseau
Ethernet dans le connecteur LAN 1 situé à l’arrière du
commutateur DSR. Vous pouvez également utiliser le
connecteur LAN 2 en tant que solution de secours.
Connexion d’un modem externe (facultatif)
Il est également possible d’accéder au commutateur
DSR par l’intermédiaire d’un modem compatible
ITU V.92, V.90 ou V.34. Branchez l’un des extrémités
d’un câble série RJ45 dans le connecteur MODEM
situé à l’arrière de votre commutateur DSR. Branchez
l’autre extrémité dans l’adaptateur RJ45/DB9 (mâle)
lui même relié au modem.
NOTA : L’utilisation d’une connexion modem à la
place d’une connexion de type réseau local réduit
les performances de votre commutateur DSR.
Reliez le
commutateur
au réseau.
Branchez le modem
externe (facultatif).
Connectez les
modules DSRIQ
au commutateur
DSR.
Connectez les
serveurs aux
modules DSRIQ.
Branchez le clavier, le moniteur et
la souris pour la connexion locale.
Connexion
locale
Connexion
USB locale
Ethernet
Modem
Réseau
téléphonique
Mettez tous les
serveurs hors tension
et connectez le cordon
d’alimentation approprié
au commutateur DSR.
Connectez
l’équipement
SPC au
commutateur
DSR (facultatif).
Serveur
Serveur
Serveur
Serveur
1
4
3
7
2
5
6
Modules
DSRIQ

Consultez le site www.avocent.com/support et effectuez une recherche dans la base de connaissances ou utilisez le formulaire d’aide en ligne.
Cliquez sur « Contact details » pour accéder au service d’assistance technique de votre région.
Avocent, le logo Avocent, The Power of Being There et DSR sont des marques déposées d’Avocent Corporation. Toutes les autres marques sont la propriété exclusive de leurs détenteurs respectifs. © 2005 Avocent Corporation. Tous droits réservés.
Connexion de l’équipement SPC au
commutateur DSR (facultatif)
Branchez l’une des extrémités du câble fourni
avec le dispositif de contrôle de l’alimentation
SPC dans une des voies SPC du commutateur
DSR et reliez l’autre extrémité à l’équipement
SPC. Branchez les cordons d’alimentation
connectés aux serveurs cibles dans les prises
d’alimentation SPC. Connectez l’équipement
SPC à une prise secteur appropriée.
Mise sous tension des serveurs cibles et du
commutateur
Mettez sous tension chaque serveur cible, puis le
commutateur DSR.
Connexion d’équipements Virtual Media
locaux (facultatif)
Connectez des équipements Virtual Media à
l’une des cinq voies USB du commutateur DSR.
NOTA : Pour ouvrir une session Virtual Media
à partir d’un serveur, celui-ci doit tout d’abord
être connecté au commutateur à l’aide d’un
module DSRIQ compatible Virtual Media
(USB2 ou USB2L).
Informations complémentaires
Pour plus d’informations concernant la connexion
du commutateur DSR, l’installation du logiciel
et la configuration des paramètres de sécurité,
veuillez consulter le guide d’installation et
d’utilisation fourni avec le commutateur DSR.
Pour obtenir les dernières mises à jours du
logiciel et du firmware du commutateur DSR,
consultez le site http://register.avocent.com.
Guide d’installation rapide
Commutateur DSR®
Commutateurs DSR2035 | DSR8035
Connexion d’un commutateur DSR
(suite)
The Power of Being There®
Suivez les instructions ci-dessous pour
connecter votre commutateur DSR.
Pour tout renseignement supplémentaire,
veuillez consulter votre guide
d’installation et d’utilisation.
Reliez le
commutateur
au réseau.
Branchez le modem
externe (facultatif).
Connectez les
modules DSRIQ
au commutateur
DSR.
Connectez les
serveurs aux
modules DSRIQ.
Branchez le clavier, le moniteur et
la souris pour la connexion locale.
Connexion
locale
Connexion
USB locale
Ethernet
Modem
Réseau
téléphonique
Mettez tous les
serveurs hors tension
et connectez le cordon
d’alimentation approprié
au commutateur DSR.
Connectez
l’équipement
SPC au
commutateur
DSR (facultatif).
Serveur
Serveur
Serveur
Serveur
5
4
3
2
1
7
6
7
Modules
DSRIQ

Conexión de la alimentación al
conmutador DSR
Apague todos los servidores que formarán
parte del sistema de conmutación DSR.
Localice el cable de alimentación suministrado
con el conmutador DSR. Conecte un extremo
a la toma de alimentación situada en la parte
posterior del conmutador DSR. Enchufe el
otro extremo en un enchufe de CA de pared
apropiado.
Conexión del puerto local
Enchufe los cables del monitor VGA, del
teclado y del ratón PS/2 o USB en los puertos
de conexión local correspondientes de la
unidad DSR.
Conexión de un módulo DSRIQ al
conmutador DSR
Seleccione un puerto de servidor que se
encuentre disponible en la parte posterior del
conmutador DSR. Enchufe un extremo de un
cable CAT 5 (4 pares, de hasta 10 metros) en
un puerto numerado y el otro extremo en el
conector RJ-45 de un módulo DSRIQ.
Conexión de un servidor al módulo
DSRIQ
Enchufe el módulo DSRIQ en los puertos
adecuados de la parte posterior del servidor.
Repita este procedimiento para todos los
servidores que vaya a conectar al
conmutador DSR.
Guía de instalación rápida
Conmutador DSR®
Conmutadores DSR2035 | DSR8035
Las siguientes instrucciones le servirán
de ayuda durante la conexión del
conmutador DSR.
En caso de necesitar asistencia adicional,
consulte la guía de uso e instalación.
Conexión de un conmutador DSR:
Visite nuestro sitio Web en www.avocent.com/support para buscar en la base de información (knowledge base) o utilice la solicitud de servicio en línea.
Avocent, el logotipo de Avocent, The Power of Being There y DSR son marcas registradas de Avocent Corporation. Todas las demás marcas son propiedad de sus respectivos propietarios. © 2005 Avocent Corporation. Todos los derechos reservados.
1
The Power of Being There®
Conexión de red y usuarios remotos
Enchufe un cable CAT 5 desde la red Ethernet al
conector LAN 1 situado en la parte posterior del
conmutador DSR. También puede utilizar el conector
adicional LAN 2 como conexión redundante.
Conexión de un módem externo (opcional)
También es posible acceder al conmutador DSR
mediante un módem compatible con los estándares
V.92, V.90 o V.34 de la UIT. Enchufe un extremo del
2
3
cable serie RJ-45 provisto con el conmutador al puerto
del módem situado en la parte trasera del conmutador
DSR. Enchufe el otro extremo en el adaptador de RJ-45
a DB-9 (macho) que, a continuación, debe conectarse
al módem.
NOTA: Si se utiliza una conexión de módem en lugar
de una conexión LAN, el rendimiento del conmutador
DSR se verá limitado.
4
5
6
Conecte el
conmutador a la red.
Conecte el módem
externo (opcional).
Conecte los mó-
dulos DSRIQ al
conmutador DSR.
Conecte los
servidores a
los módulos
DSRIQ.
Conecte el teclado, el monitor y el
ratón para la conexión local.
Conexión
local
Conexión
USB local
Ethernet
Módem
Red
telefónica
Apague todos
los servidores y
conecte el cable
de alimentación
adecuado al
conmutador DSR.
Conecte los
dispositivos SPC
al conmutador
DSR (opcional).
Servidor
Servidor
Servidor
Servidor
1
3
4
2
7
5
6
Módulos
DSRIQ

Visite nuestro sitio Web en www.avocent.com/support para buscar en la base de información (knowledge base) o utilice la solicitud de servicio en línea.
Avocent, el logotipo de Avocent, The Power of Being There y DSR son marcas registradas de Avocent Corporation. Todas las demás marcas son propiedad de sus respectivos propietarios. © 2005 Avocent Corporation. Todos los derechos reservados.
Conexión del dispositivo SPC al
conmutador DSR (opcional)
Enchufe un extremo del cable suministrado con
el dispositivo de control de alimentación SPC
en uno de los puertos SPC del conmutador
DSR y conecte el otro extremo en el dispositivo
SPC. Enchufe los cables de alimentación de
los servidores de destino en las tomas de
alimentación del dispositivo SPC. Conecte el
dispositivo SPC en un enchufe de CA de pared
apropiado.
Encendido de los servidores de destino y
del conmutador
Encienda todos los servidores de destino y, a
continuación, el conmutador DSR.
Conexión de medios virtuales locales
(opcional)
Conecte los dispositivos de medio virtual
en cualquiera de los cinco puertos USB del
conmutador DSR.
NOTA: Antes de abrir una sesión de medio
virtual con un servidor, éste debe conectarse
al conmutador mediante un módulo DSRIQ
(USB2 o USB2L) compatible con la función de
medio virtual.
Para obtener más información
Para obtener instrucciones más detalladas
acerca de la conexión del conmutador DSR,
la instalación del software y la configuración
de seguridad, consulte la guía de uso e
instalación que se incluye con el conmutador.
Visite http://register.avocent.com para obtener
las actualizaciones de software y firmware más
recientes para el conmutador DSR.
Guía de instalación rápida
Conmutador DSR®
Conmutadores DSR2035 | DSR8035
Conexión de un conmutador DSR:
(continuación de la página anterior)
The Power of Being There®
Las siguientes instrucciones le servirán
de ayuda durante la conexión del
conmutador DSR.
En caso de necesitar asistencia adicional,
consulte la guía de uso e instalación.
Conecte el
conmutador a la red.
Conecte el módem
externo (opcional).
Conecte los
módulos DSRIQ al
conmutador DSR.
Conecte los
servidores a
los módulos
DSRIQ.
Conecte el teclado, el monitor y
el ratón para la conexión local.
Conexión
local
Conexión
USB local
Ethernet
Módem
Red
telefónica
Apague todos
los servidores y
conecte el cable
de alimentación
adecuado al
conmutador DSR.
Conecte los
dispositivos SPC
al conmutador
DSR (opcional).
Servidor
Servidor
Servidor
Servidor
2
1
3
4
7
5
6
7
Módulos
DSRIQ

Collegamento dello switch DSR
all’alimentazione
Spegnere tutti i server da collegare al sistema
di commutazione DSR. Individuare il cavo di
alimentazione in dotazione con lo switch DSR
e collegarlo alla presa sul pannello posteriore
dello switch. Collegare l’altra estremità a una
presa di corrente alternata.
Collegamento alla porta locale
Collegare i cavi di monitor VGA, tastiera
e mouse PS/2 o USB alle porte per la
connessione locale sull’unità DSR.
Collegamento di un modulo DSRIQ
allo switch DSR
Scegliere una delle porte server sul pannello
posteriore dello switch DSR. Inserire
un’estremità di un cavo CAT 5 (a 4 doppini e di
una lunghezza massima di 10 metri) nella porta
numerata e l’altra estremità nel connettore
RJ-45 di un modulo DSRIQ.
Collegamento di un server al modulo
DSRIQ
Collegare il modulo DSRIQ alle porte
corrispondenti sul pannello posteriore del
server. Ripetere l’operazione per tutti i server da
collegare allo switch DSR.
Collegamento di utenti di rete e
remoti
Inserire un cavo CAT 5 collegato alla rete
Guida all’installazione rapida
Switch DSR®
Switch DSR2035 | DSR8035
Istruzioni per il collegamento dello switch
DSR.
Per ulteriori informazioni, fare riferimento
alla guida all’installazione e manuale
dell’utente.
Collegamento di uno switch DSR
La banca dati per il supporto tecnico Avocent è disponibile su www.avocent.com/support, facendo clic su Knowledge base. È inoltre possibile usare la richiesta di
supporto tecnico online.
Avocent, il logo Avocent, lo slogan The Power of Being There e DSR sono marchi registrati di Avocent Corporation. Tutti gli altri marchi appartengono ai rispettivi proprietari. © 2005 Avocent Corporation. Tutti i diritti riservati.
1
The Power of Being There®
Ethernet nel connettore LAN 1 sul pannello posteriore
dello switch DSR. È inoltre possibile utilizzare il
connettore LAN 2 aggiuntivo come soluzione di
failover.
Collegamento di un modem esterno
(opzionale)
È possibile accedere allo switch DSR anche tramite
un modem compatibile con ITU V.92, V.90 o V.34.
Inserire un’estremità del cavo seriale RJ-45 in
2
3
dotazione nella porta MODEM sul pannello posteriore
dello switch DSR. Inserire l’altra estremità del cavo
seriale nell’adattatore da RJ-45 a DB-9 (maschio) e
collegare l’adattatore al modem.
NOTA: in confronto a una connessione LAN, le
prestazioni dello switch DSR con una connessione
tramite modem risulteranno ridotte.
4
5
6
Collegare lo switch
alla rete.
Collegare il modem
esterno (opzionale).
Collegare i moduli
DSRIQ allo switch
DSR.
Collegare i
server ai moduli
DSRIQ.
Collegare i cavi di tastiera, monitor
e mouse della postazione locale.
Connessione
locale
Connessione
USB locale
Ethernet
Modem
Rete
telefonica
Spegnere tutti i
server e collegare
l’apposito cavo di
alimentazione allo
switch DSR.
Collegare i disposi-
tivi SPC allo switch
DSR (opzionale).
Server
Server
Server
Server
1
3
4
2
7
5
6
Moduli
DSRIQ

La banca dati per il supporto tecnico Avocent è disponibile su www.avocent.com/support, facendo clic su Knowledge base. È inoltre possibile usare la richiesta di
supporto tecnico online.
Avocent, il logo Avocent, lo slogan The Power of Being There e DSR sono marchi registrati di Avocent Corporation. Tutti gli altri marchi appartengono ai rispettivi proprietari. © 2005 Avocent Corporation. Tutti i diritti riservati.
Collegamento del dispositivo SPC allo
switch DSR (opzionale)
Inserire un’estremità del cavo in dotazione con il
dispositivo di controllo dell’alimentazione SPC in
una delle porte SPC dello switch DSR e l’altra
estremità nel dispositivo SPC. Collegare i cavi di
alimentazione dei server di interesse alle uscite
di alimentazione dell’SPC. Collegare il dispositivo
SPC a una presa di corrente alternata.
Accensione dei server e dello switch
Accendere ciascun server collegato e quindi lo
switch DSR.
Collegamento di supporti virtuali locali
(opzionale)
Collegare ciascun dispositivo dei supporti virtuali
a una delle cinque porte USB dello switch DSR.
NOTA: per avviare una sessione di tipo
supporto virtuale con un server, il server deve
essere collegato allo switch tramite un modulo
DSRIQ dotato di funzionalità compatibili con il
supporto virtuale (USB2 o USB2L).
Ulteriori informazioni
Per ulteriori informazioni sui collegamenti dello
switch DSR, sulle impostazioni del software
e sulla configurazione di protezione, fare
riferimento alla Guida all’installazione e manuale
dell’utente allegata allo switch. Per i più recenti
aggiornamenti software e firmware per lo switch
DSR, consultare il sito Internet
http://register.avocent.com
Guida all’installazione rapida
Switch DSR®
Switch DSR2035 | DSR8035
Collegamento di uno switch DSR
(continua)
The Power of Being There®
Istruzioni per il collegamento dello switch
DSR.
Per ulteriori informazioni, fare riferimento
alla guida all’installazione e manuale
dell’utente.
Collegare lo
switch alla rete.
Collegare il modem
esterno (opzionale).
Collegare i moduli
DSRIQ allo switch
DSR.
Collegare i
server ai moduli
DSRIQ.
Collegare i cavi di tastiera, monitor
e mouse della postazione locale.
Connessione
locale
Connessione
USB locale
Ethernet
Modem
Rete
telefonica
Spegnere tutti i
server e collegare
l’apposito cavo di
alimentazione allo
switch DSR.
Collegare i disposi-
tivi SPC allo switch
DSR (opzionale).
Server
Server
Server
Server
2
1
4
3
7
5
6
7
Moduli
DSRIQ

 Подключениешнурапитанияк
коммутаторуDSR
Выключите питание всех серверов,
являющихся частью системы коммутации
DSR. Найдите шнур питания, входящий
в комплект поставки коммутатора DSR.
Подключите один конец к разъему питания
на задней панели коммутатора DSR. Другой
конец шнура подключите к соответствующей
розетке сети переменного тока.
 Подключениеклокальномупорту
Подключите кабели монитора VGA,
клавиатуры и мыши с разъемом PS/2
или USB к соответствующим локальным
портам коммутатора DSR.
 ПодключениемодуляDSRIQк
коммутаторуDSR
Выберите свободный порт сервера на
задней панели коммутатора DSR. Вставьте
один конец кабеля CAT 5 (4-парный, до
10 метров) в нумерованный порт, а другой
конец — в разъем RJ-45 модуля DSRIQ.
 Подключениесерверакмодулю
DSRIQ
Подключите модуль DSRIQ к
соответствующим портам на задней
панели сервера. Повторите эту процедуру
для всех серверов, подключаемых к
коммутатору DSR.
 Подключениесетииудаленных
пользователей
Подключите кабель CAT 5 от сети
Краткое руководство по установке
КоммутаторDSR®
КоммутаторыDSR2035|DSR8035
Следующие инструкции помогут подключить
коммутатор DSR.
Если потребуется дальнейшая помощь, обратитесь
к руководству пользователя или руководству по
установке.
ПодключениекоммутатораDSR
Посетитенашвеб-узелпоадресуwww.avocent.com/support,чтобывоспользоватьсяфункциейпоискавбазезнанийилиотправитьзапрос.
Avocent, логотип Avocent, The Power of Being There и DSR являются зарегистрированными товарными знаками Avocent Corporation. Все другие товарные знаки являются собственностью их соответствующих владельцев. ©2005 Avocent Corporation. Все права защищены.
1
The Power of Being There®
Ethernet к разъему 1 локальной сети (LAN 1)
на задней панели коммутатора DSR. Можно
также использовать дополнительный разъем
локальной сети (LAN 2) на случай отказа.
 Подключениевнешнегомодема
(необязательно)
Доступ к коммутатору DSR также возможен с
помощью модема, совместимого с ITU V.92, V.90
или V.34.Подключите один конец прилагаемого
последовательного кабеля RJ-45 к порту модема
2
3
(MODEM) на задней панели коммутатора DSR.
Другой конец кабеля подключите к разъему RJ-45
адаптера DB-9 (штепсельная часть), который в
свою очередь подключается к модему.
ПРИМЕЧАНИЕ. Использование подключения
с помощью модема вместо подключения к
локальной сети ограничивает технические
возможности коммутатора DSR.
4
5
6
Подключите
коммутатор к
сети.
Подключите
внешний модем
(необязательно).
Подключите
модули DSRIQ
к коммутатору
DSR.
Подключите
серверы к
модулям
DSRIQ.
Подключите клавиатуру,
монитор и мышь к локальным
портам.
Локальное
подключение
Локальное
подключение
через USB-порт
Ethernet
Модем
Телефонная
сеть
Отключите питание
всех серверов
и подключите
соответствующий
шнур питания к
коммутатору DSR.
Подключите
устройства SPC
к коммутатору DSR
(необязательно).
Сервер
Сервер
Сервер
Сервер
1
4
3
2
7
5
6
Модули
DSRIQ

Посетитенашвеб-узелпоадресуwww.avocent.com/support,чтобывоспользоватьсяфункциейпоискавбазезнанийилиотправитьзапрос.
Avocent, логотип Avocent, The Power of Being There и DSR являются зарегистрированными товарными знаками Avocent Corporation. Все другие товарные знаки являются собственностью их соответствующих владельцев. ©2005 Avocent Corporation. Все права защищены.
 ПодключениеустройстваSPCк
коммутаторуDSR(необязательно)
Подключите один конец кабеля,
поставляемого с устройством управления
питанием SPC, к одному из портов SPC
на коммутаторе DSR, а другой конец
– к устройству SPC. Подключите шнуры
питания целевых серверов к разъемам
питания SPC. Подключите устройство SPC к
соответствующей розетке сети переменного
тока.
Включениепитанияцелевыхсерверови
коммутатора
Включите питание каждого целевого
сервера, а затем — коммутатора DSR.
Подключениелокальныхвиртуальных
носителей(необязательно)
Подключите устройства с виртуальными
носителями к любому из пяти USB-портов
на коммутаторе DSR.
ПРИМЕЧАНИЕ.Чтобы открыть сеанс
виртуального носителя с сервером,
сервер должен быть подключен к
коммутатору с использованием модуля
DSRIQ, поддерживающего виртуальные
носители (USB2 или USB2L).
Дополнительнаяинформация
Дополнительные инструкции по подключению
коммутатора DSR, установке программного
обеспечения и настройке системы защиты
см. в руководстве пользователя или в
руководстве по установке, входящем
в комплект поставки коммутатора DSR.
Последние версии обновлений микропрограмм
и программного обеспечения коммутатора DSR
см. по адресу http://register.avocent.com.
Краткое руководство по установке
КоммутаторDSR®
КоммутаторыDSR2035|DSR8035
ПодключениекоммутатораDSR
(началонаобратнойстороне)
The Power of Being There®
Следующие инструкции помогут подключить
коммутатор DSR.
Если потребуется дальнейшая помощь, обратитесь
к руководству пользователя или руководству по
установке.
Подключите
коммутатор к
сети.
Подключите
внешний модем
(необязательно).
Подключите
модули DSRIQ
к коммутатору
DSR.
Подключите
серверы к
модулям
DSRIQ.
Подключите клавиатуру,
монитор и мышь к локальным
портам.
Локальное
подключение
Локальное
подключение
через USB-порт
Ethernet
Модем
Телефонная
сеть
Отключите питание
всех серверов
и подключите
соответствующий
шнур питания к
коммутатору DSR.
Подключите
устройства SPC к
коммутатору DSR
(необязательно).
Сервер
Сервер
Сервер
Сервер
1
3
4
2
7
5
6
7
Модули
DSRIQ

 Podłączaniezasilaniadoprzełącznika
DSR
Należy wyłączyć wszystkie komputery,
które wejdą w skład systemu DSR. Wyjąć
kabel sieciowy z opakowania przełącznika
DSR. Podłączyć jeden koniec kabla do
gniazdka z tyłu przełącznika DSR. Podłączyć
drugi koniec przewodu do odpowiedniego
ściennego gniazdka zasilania.
 Podłączeniedoportulokalnego
Podłączyć przewody monitora VGA,
klawiatury oraz myszy USB/PS/2 do
odpowiednich portów złącza lokalnego
przełącznika DSR.
 PodłączeniemodułuDSRIQdo
przełącznikaDSR
Należy wybrać dostępny port serwera na
panelu tylnym przełącznika DSR. Podłączyć
jeden koniec kabla CAT 5 (4-parowy, do
10 metrów) do numerowanego portu, a drugi
do złącza RJ-45 na module DSRIQ.
 Podłączenieserweradomodułu
DSRIQ
Należy podłączyć moduł DSRIQ do
odpowiednich portów z tyłu serwera.
Powtórzyć powyższą procedurę dla
wszystkich serwerów, które będą podłączone
do jednostki przełącznika DSR.
Przewodnik szybkiej instalacji
PrzełącznikDSR®
PrzełącznikiDSR2035|DSR8035
Poniższa instrukcja umożliwi podłączenie
przełącznika DSR.
Jeżeli potrzebna będzie dalsza pomoc, należy przeczytać
instrukcję użytkownika / instalacji.
PodłączanieprzełącznikaDSR
Odwiedźnasząstronęinternetowąpodadresemwww.avocent.com/support,abyskorzystaćzbazywiedzylubzłożyćzamówienieonline.
Avocent, logo Avocent, The Power of Being There i DSR są zastrzeżonymi znakami towarowymi Avocent Corporation. Wszelkie inne znaki są własnością ich prawnych właścicieli. ©2005 Avocent Corporation. Wszelkie prawa zastrzeżone.
1
The Power of Being There®
 Podłączeniesieciizdalnychużytkowników
Należy podłączyć kabel CAT 5 z własnej sieci
Ethernet do złącza LAN 1 z tyłu przełącznika DSR.
Jako zabezpieczenia można również użyć dodatko-
wego złącza LAN 2.
 Podłączeniemodemuzewnętrznego
(opcjonalnego)
Do przełącznika DSR można również uzyskać
dostęp za pomocą modemu kompatybilnego ze
2
3
standardami ITU V.92, V.90 lub V.34. Podłączyć jeden
koniec załączonego przewodu szeregowego RJ-45
do portu MODEM z tyłu przełącznika DSR. Podłączyć
drugi koniec przewodu RJ-45 do przejściówki DB-9
(męska), a następnie podłączyć do modemu.
UWAGA: Korzystanie z połączenia modemowego
zamiast sieci LAN spowoduje obniżenie
wydajności przełącznika DSR.
45
6
Podłącz przełącznik
do sieci.
Podłącz modem
zewnętrzny
(opcjonalnie).
Podłącz moduły
DSRIQ do
przełącznika
DSR.
Podłącz serwery
do modułów
DSRIQ.
Podłącz przewody klawiatury,
monitora oraz myszy do złącza
lokalnego.
Połączenie
lokalne
Lokalne
gniazdo USB
Ethernet
Modem
Sieć
telefoniczna
Wyłącz wszystkie
serwery i podłącz
odpowiedni kabel
do przełącznika
DSR.
Podłącz urządzenia
SPC do
przełącznika DSR
(opcjonalnie).
Serwer
Serwer
Serwer
Serwer
1
2
3
4
5
6
7
Moduły
DSRIQ

Odwiedźnasząstronęinternetowąpodadresemwww.avocent.com/support,abyskorzystaćzbazywiedzylubzłożyćzamówienieonline.
Avocent, logo Avocent, The Power of Being There i DSR są zastrzeżonymi znakami towarowymi Avocent Corporation. Wszelkie inne znaki są własnością ich prawnych właścicieli. ©2005 Avocent Corporation. Wszelkie prawa zastrzeżone.
 PodłączanieurządzeniaSPCdo
przełącznikaDSR(opcjonalne)
Należy podłączyć jeden koniec kabla
dostarczonego z urządzeniem zasilającym
SPC do jednego z portów SPC na przełączniku
DSR, a drugi koniec do urządzenia SPC.
Podłączyć kable zasilające serwerów
docelowych do gniazdek zasilania SPC.
Podłączyć urządzenie SPC do odpowiedniego
ściennego gniazdka zasilania.
Włączaniezasilaniaserwerówdocelowych
iprzełącznika
Należy najpierw włączyć zasilanie serwerów
docelowych, a następnie przełącznika.
Podłączanielokalnychnośników
wirtualnych(opcjonalne)
Należy podłączyć wirtualne urządzenia
nośników wirtualnych do dowolnych portów
USB na przełączniku DSR.
UWAGA: Aby można było otworzyć sesję
komunikacji nośników wirtualnych
z serwerem, serwer musi być najpierw
połączony z przełącznikiem za pomocą
modułu DSRIQ, obsługującego nośniki
wirtualne (USB2 lub USB2L).
Dodatkoweinformacje
Więcej informacji na temat podłączenia
przełącznika DSR, instalacji oprogramowania
oraz konguracji zabezpieczeń znajduje się
w instrukcji użytkownika / instalacji, dołączonej
do przełącznika DSR. Najnowsze aktualizacje
oprogramowania przełącznika DSR znajdują się
pod adresem http://register.avocent.com.
Przewodnik szybkiej instalacji
PrzełącznikDSR®
PrzełącznikiDSR2035|DSR8035
PodłączanieprzełącznikaDSR
(ciągdalszyzpoprzedniejstrony)
The Power of Being There®
Poniższa instrukcja umożliwi podłączenie
przełącznika DSR.
Jeżeli potrzebna będzie dalsza pomoc, należy przeczytać
instrukcję użytkownika / instalacji.
Podłącz przełącznik
do sieci.
Podłącz modem
zewnętrzny
(opcjonalny).
Podłącz moduły
DSRIQ do
przełącznika
DSR.
Podłącz serwery
do modułów
DSRIQ.
Podłącz przewody klawiatury,
monitora oraz myszy do złącza
lokalnego.
Połączenie
lokalne
Lokalne
gniazdo USB
Ethernet
Modem
Sieć
telefoniczna
Wyłącz wszystkie
serwery i podłącz
odpowiedni kabel
do przełącznika
DSR.
Podłącz urządzenia
SPC do przełącznika
DSR (opcjonalnie).
Serwer
Serwer
Serwer
Serwer
4
3
2
1
7
5
6
7
Moduły
DSRIQ

C M Y CM MY CY CMY K
The following instructions will help you
to connect your DSR switch.
Should you require further assistance, please
consult your installer/user guide.
Avocent, the Avocent logo, The Power of Being There and DSR are trademarks or registered trademarks of Avocent Corporation. All other marks are the property of their respective owners. ©2004 Avocent Corporation. All rights reserved. 590-390-118A
Connecting power to the
DSR switch
Power down all servers that will be part of your DSR
system. Locate the power cord that came with the
DSR switch. Plug one end into the power socket on
the rear of the DSR switch. Plug the other end into
an appropriate AC wall outlet.
Connecting the local port
Plug your VGA monitor, keyboard and PS/2 mouse
cables into appropriately labeled DSR ports.
Connecting a DSRIQ module to
the DSR switch
Choose an available port on the rear of your DSR
switch. Plug one end of a CAT 5 cable (4-pair, up to
10 meters) into a numbered port and plug the other
end into the RJ-45 connector of a DSRIQ module.
Connecting a server to the
DSRIQ module
Plug the DSRIQ module into the appropriate ports on
the back of the server. Repeat this procedure for all
servers that are to be connected to the DSR switch.
Connecting network and
remote users
Plug a CAT 5 cable from your Ethernet network into
the LAN connector on the back of your DSR switch.
Network users will access the DSR switch through
this port.
(Continued on reverse side)
1
2
4
5
A1
Plug in the keyboard,
monitor and mouse for
your local connection.
Serial server
SPC800 Power
Control Device
Local connection
PS/2 server
USB server
Sun server
Modem
Connect your
SPC device to
the target servers.
Plug in the
external modem.
Connect the switch
to the network.
Connect DSRIQ
modules to the
DSR switch.
The Power of Being There
To connect a DSR switch
32
7
Power down all
servers and attach
the appropriate
power cord to the
DSR switch.
1
3
5
6
Power up target
servers and then the
DSR switch.
8
Connect servers to
the DSRIQ modules.
4
Quick Installation Guide
DSRTM1021
Ethernet
Telephone
network
