Montagehandleiding Babyschaal /peuterstoel
Opmerkingen vooraf
Deze handleiding laat zien hoe je de peuterstoel monteert. De montage van de babyschaal
gebeurt op dezelfde wijze, tenzij er aanvullende/extra informatie voor de babyschaal bij staat.
Liever zien hoe je de peuterstoel of babyschaal monteert? Bekijk dan de instructievideo
https://www.youtube.com/watch?v=lGlaffHes5A

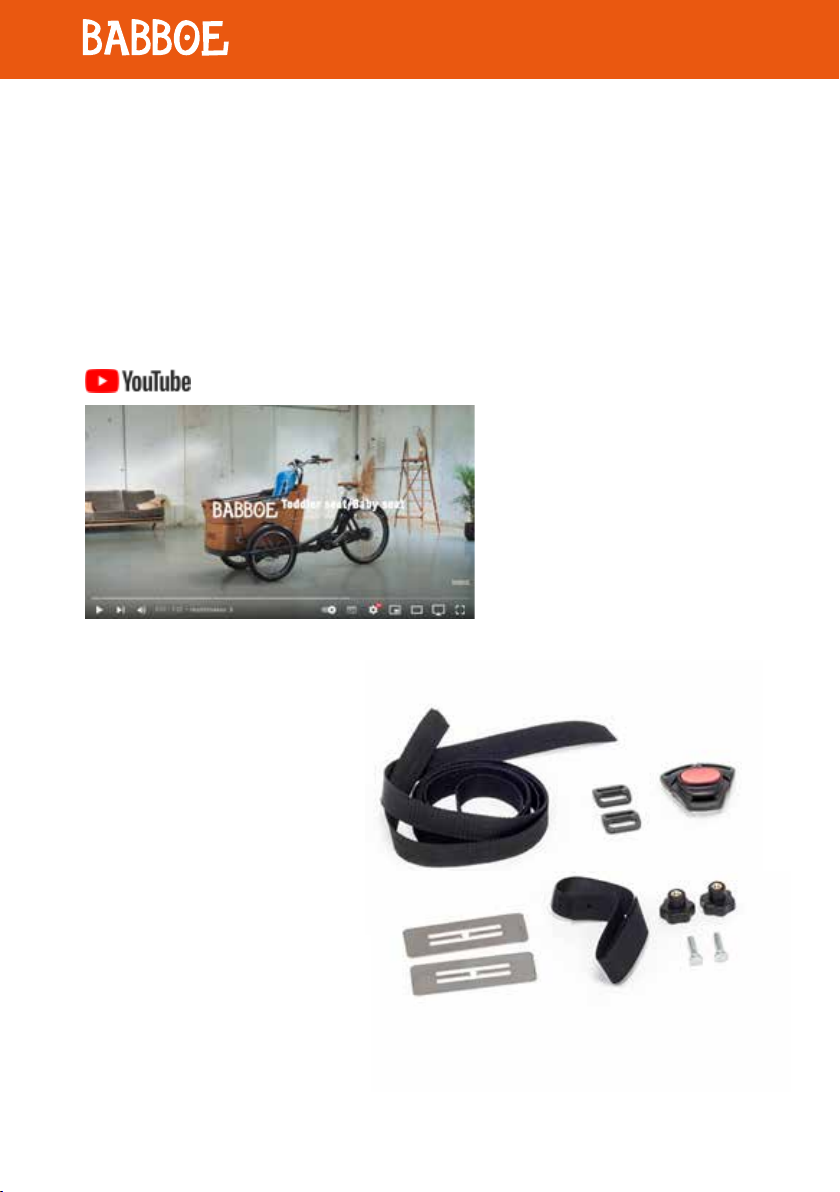

In de verpakking vind je
het volgende:
• 2 plaatjes
• 2 gespen
• 2 easy-lock instekers
• 1 gordel met easy-lock
• 2 bouten
• 2 stelmoeren
• 1 klittenband
Benodigd gereedschap:
• Stanleymes
• Kruiskopschroevendraaier
• Steeksleutel (maat 10)

Français Deutsch English Nederlands
Montagehandleiding Babyschaal/ peuterstoel
5
Stap 1:
Haal de gordels weg
We adviseren de peuterstoel aan de stuurzijde te monteren, omdat daar het rugpaneel de meeste hoogte heeft.
Stap 2:

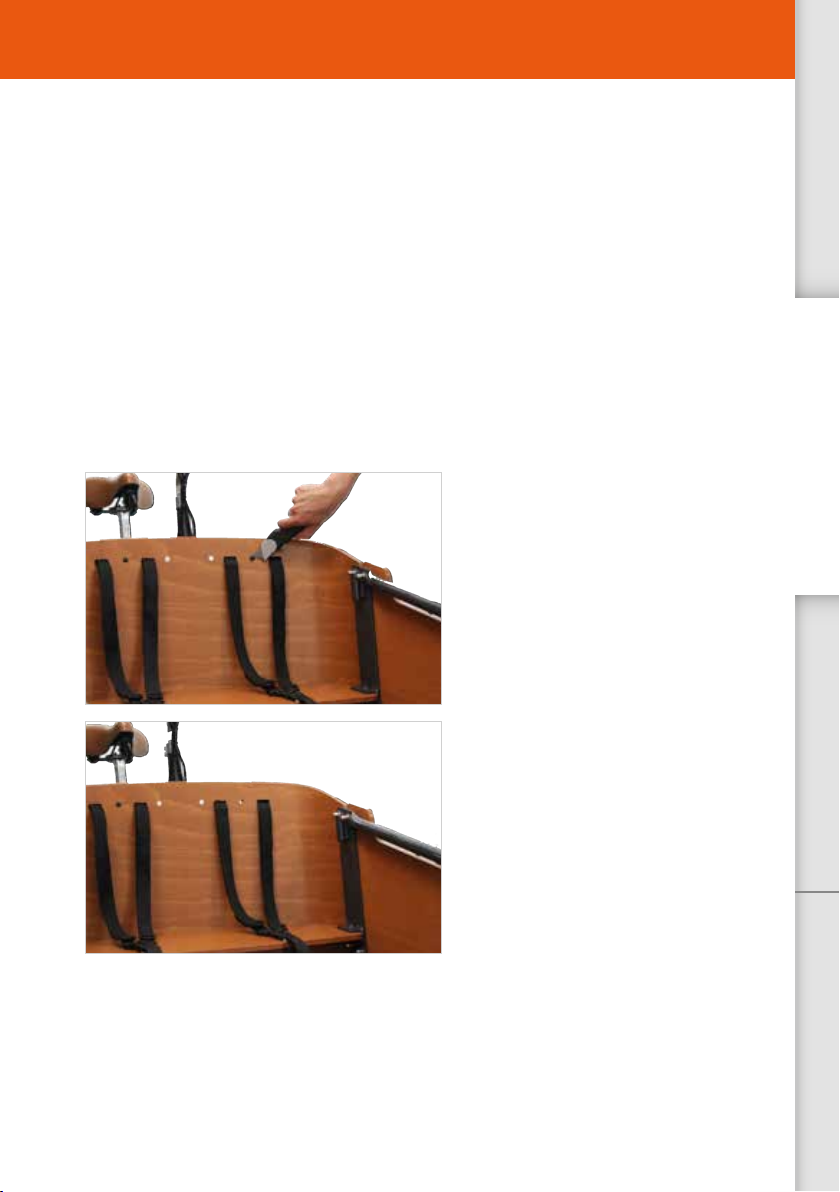

Verwijderen van de dopjes uit rugpaneel

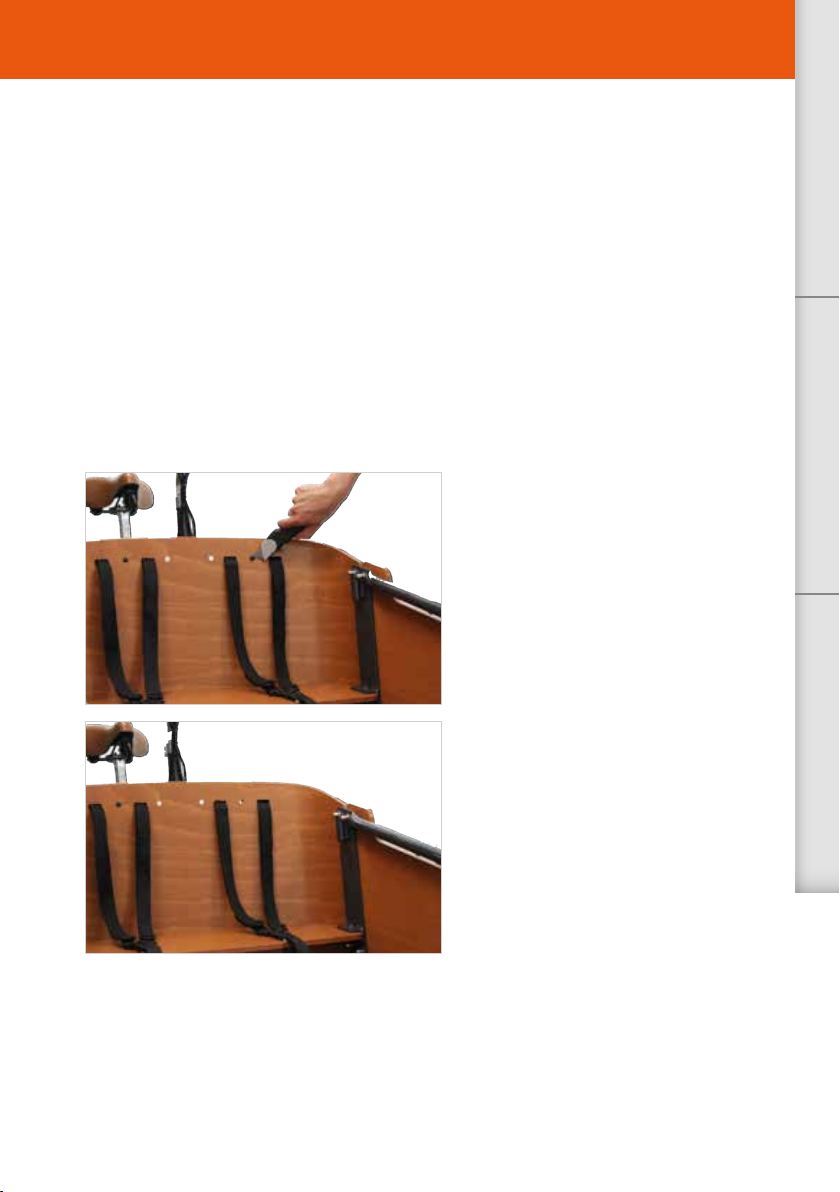

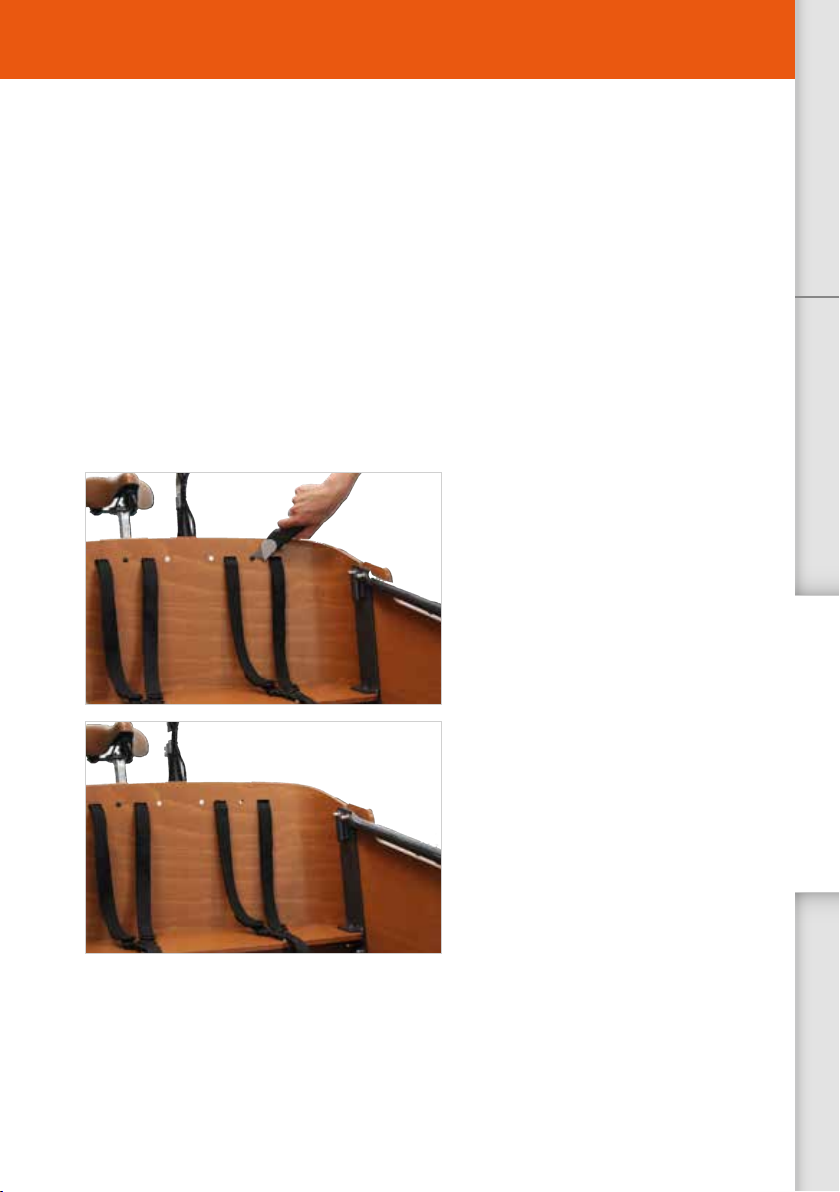

1. Pak een mesje en zet deze achter het dopje in het rugpaneel.
2. Wrik het dopje er uit.
ENGLISHDEUTSCHFRANÇAIS NEDERLANDS
Montage
Stap 1:
Voorbereiden van de bakfiets.
We adviseren de peuterstoel aan de stuurzijde te monteren, omdat daar het rug paneel de meeste
hoogte heeft.
BABBOE CITY, MINI, CARVE
1. Boor een gat exact tussen de twee gaten van de riempjes*.
2. Maak de meegeleverde gordels los op de plek waar de peuterstoel moet komen.
* Je kunt ook een gaatje van de gordels zelf gebruiken, dan zit het stoeltje alleen niet helemaal recht op het
bankje.
BABBOE BIG
1. Boor een gat ongeveer 7 cm van de bovenrand en op 14 cm van de zijkant (van binnenuit
gemeten).
2. Maak de meegeleverde gordels los op de plek waar de peuterstoel moet komen.
BABBOE CURVE
Bij de babboe curve zitten de gaten al voorgeboord en hoef je enkel de dopjes er nog uit te halen.
1. Pak een mesje en zet deze achter het dopje.
2. Wrik het dopje er uit.
3

6
Stap 3:
Bevestigen van de gordels aan de onderkant aan
de peuterstoel of babyschaal

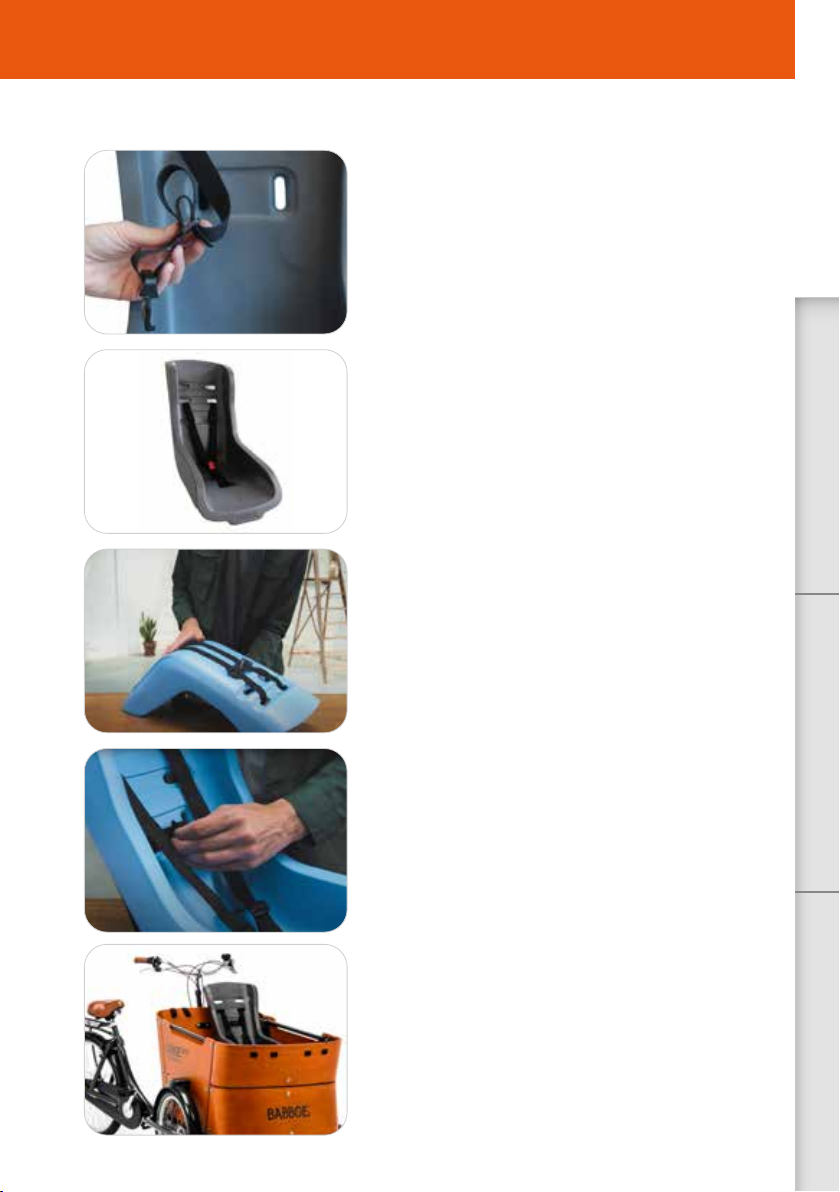

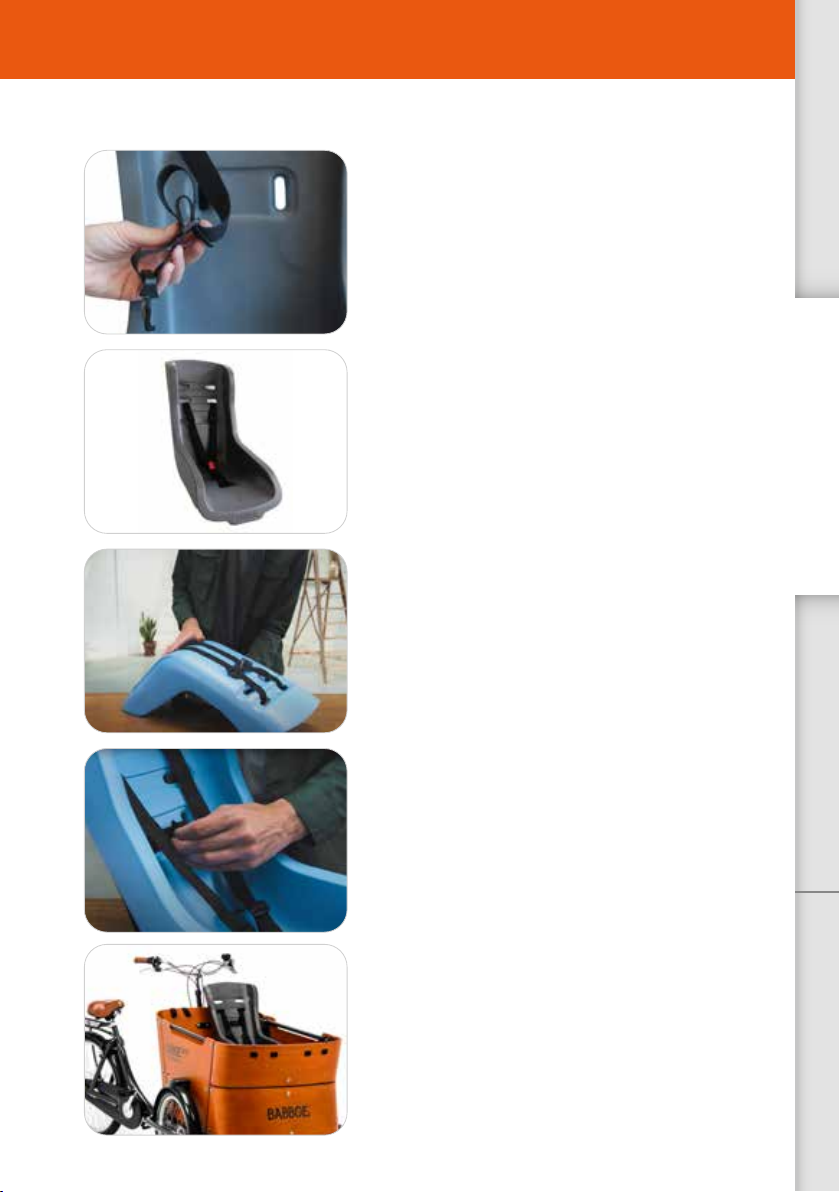

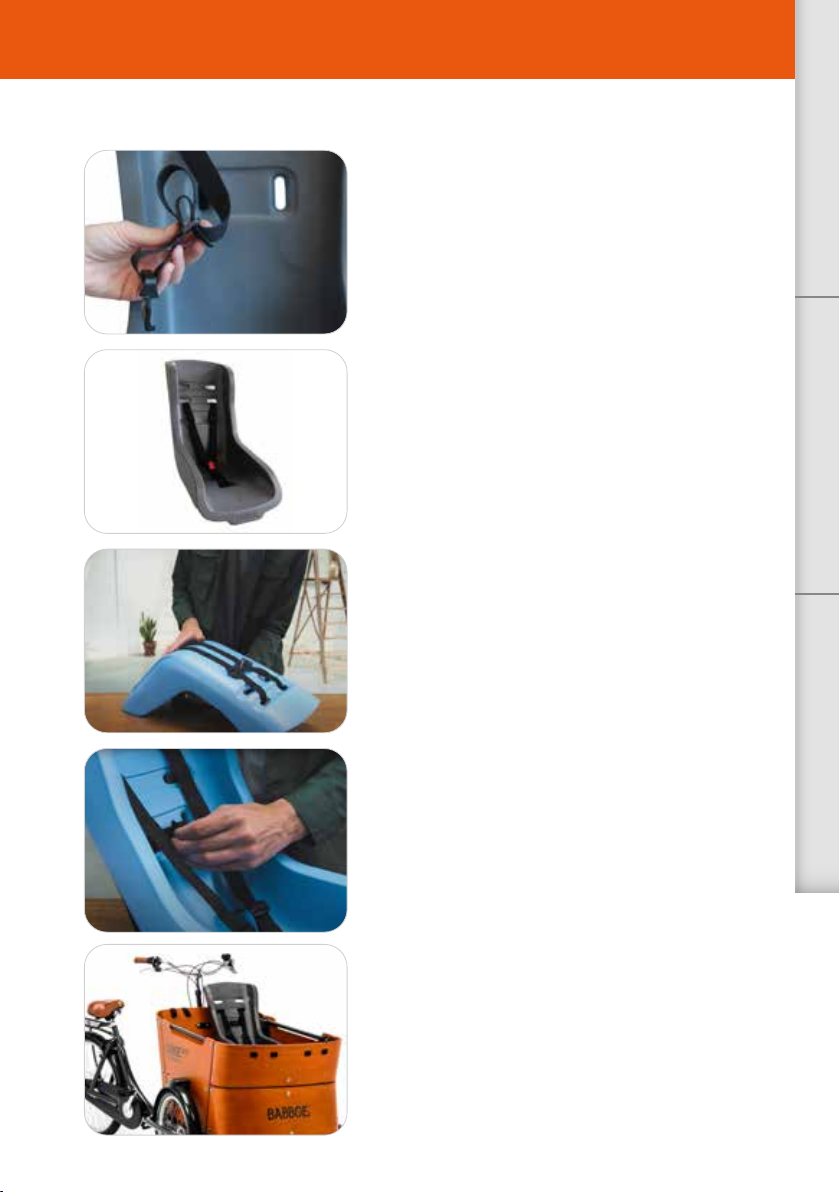

1. Pak de gordels aan een uiteinde en rijg deze door de clip
van de easy-lock. Zorg ervoor dat beide uiteinden even
lang zijn. (foto A)
2. Steek nu beide uiteinden van de gordel door het
onderste gat in de peuterstoel tot ongeveer 7 cm van het
einde. (foto B)
3. Draai de peuterstoel om en rijg aan de achterkant
beide uiteinden van de gordel door beide plaatjes.
Babyschaal: de plaatjes hebben een brede sleuf en een
smalle en de smalle moet aan de onderkant. (foto C)
4. Steek nu de gordels van achter naar voren door de
opening van de peuterstoel. Kies voor de hoge of lage
opening, afhankelijk van de grote van het kindje. (foto D)
5. Steek nu de gordels eerst door de gespen en daarna
door de easy-lock instekers. (foto E)
6. Stel de gordels in gelijke lengte af door deze terug te
leiden in de gespen. (foto F) De gordels worden later op
precieze lengte nog een keer afgesteld. De peuterstoel
is nu klaar om te monteren op het bankje. (foto G)
A.
B.
C.
D.
E.

Français Deutsch English Nederlands
Montagehandleiding Babyschaal/ peuterstoel
7
Stap 4:
Monteren van de peuterstoel of babyschaal
1. Plaats de twee stukken klittenband over elkaar en steek
de moer door het gat van het klittenband.
2. Steek deze daarna door het bovenste plaatje van de
rugleuning. (foto H)
3. Doe het klittenband door de opening en bevestig het
klittenband aan elkaar. (foto I) Babyschaal: Doe eerst de
bekleding aan de bovenkant naar beneden en bevestig
het klittenband aan de babyschaal.
4. Steek een bout door het onderste plaatje.
5. Steek de bout van de zitting door het gat in het bankje en
draai de stelschroef aan de onderkant vast.
6. Steek de bout door de rugleuning van de bak en draai de
stelschroef vast.
7. De peuterstoel is nu klaar voor gebruik. (Foto J)
De peuterstoel hoort nu nog te kunnen bewegen.
Pas als je kindje erin zit, spannen de gordels het
geheel vast aan de bakfiets. De babyschaal
monteer je op dezelfde manier.
F.
G.
J.
H.
I.

8
Instruction for attaching baby seat/toddler seat
Initial remarks
This instruction guide shows you how to attach the toddler seat. The baby seat is attached using
the same procedure unless there are additional instructions for the baby seat.
Would you prefer to see how to attach the toddler seat or baby seat? Watch this instructional video:
https://www.youtube.com/watch?v=BSGTEnRQGe0
The package contains the following
• 2 plates
• 2 three-bar slides
• 2 easy-lock inserts
• 1 belt with easy-lock
• 2 bolts
• 2 adjusting nuts
• 1 piece of Velcro
Required equipment
• Drill (+ 6 mm wood drilling bit)
• Measuring tape
• Pencil
• Cross-head (Phillips-head) screwdriver
• Spanner (size 10)

NederlandsFrançais Deutsch English
Instruction manual baby seat/ toddler seat
9
Step 1:
Preparing the cargo bike
We strongly advise you to attach the toddler chair on the side closest to the handlebar because the back panel
is the highest.
Step 2:
Removing the caps from back panel
The holes are pre-drilled, so all you have to do is remove the caps.
1. Place the blade of a small knife behind the cap.
2. Carefully prise the cap away
ENGLISHDEUTSCHFRANÇAIS NEDERLANDS
Montage
Stap 1:
Voorbereiden van de bakfiets.
We adviseren de peuterstoel aan de stuurzijde te monteren, omdat daar het rug paneel de meeste
hoogte heeft.
BABBOE CITY, MINI, CARVE
1. Boor een gat exact tussen de twee gaten van de riempjes*.
2. Maak de meegeleverde gordels los op de plek waar de peuterstoel moet komen.
* Je kunt ook een gaatje van de gordels zelf gebruiken, dan zit het stoeltje alleen niet helemaal recht op het
bankje.
BABBOE BIG
1. Boor een gat ongeveer 7 cm van de bovenrand en op 14 cm van de zijkant (van binnenuit
gemeten).
2. Maak de meegeleverde gordels los op de plek waar de peuterstoel moet komen.
BABBOE CURVE
Bij de babboe curve zitten de gaten al voorgeboord en hoef je enkel de dopjes er nog uit te halen.
1. Pak een mesje en zet deze achter het dopje.
2. Wrik het dopje er uit.
3

10
Step 3:
Attaching the baby seat or toddler seat

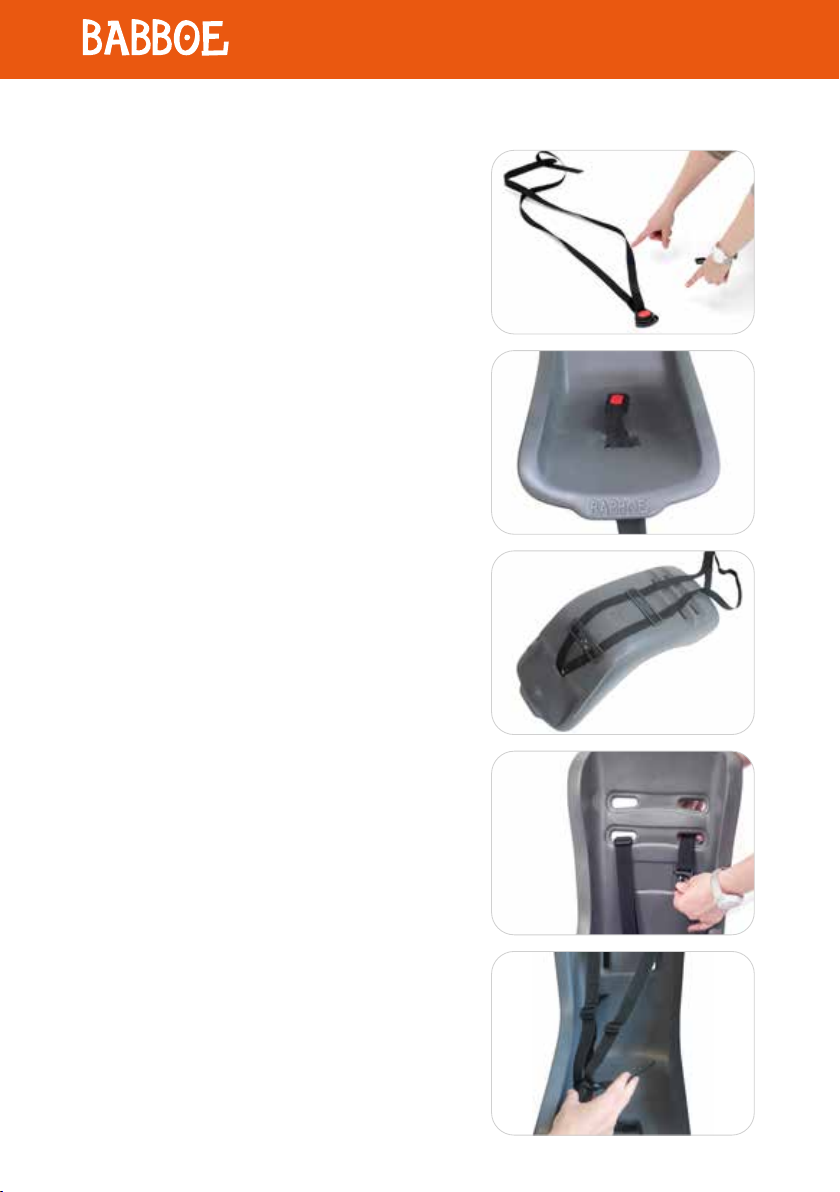

1. Insert the bolt through the bottom plate and then into the
hole in the bottom bench. (photo A)
2. Thread both ends of the belt through the bottom hole
in the toddler seat to approximately 7 cm from the end.
(photo B)
3. Turn the toddler seat around and thread both belt ends
along the back through both plates. Baby seat: the
plates have a wide and a narrow opening, the narrow
opening should be at the bottom. (photo C)
4. Thread the belts first through the three-bar slides and
then through the easy-lock inserts. (photo D)
5. Thread the belts first through the three-bar slides and
then through the easy-lock inserts. (photo E)
6. Adjust the belts to equal height by drawing the belts
through the three-bar slides. (photo F) The belts will
later be adjusted to the exact length. The toddler seat
is now ready to be mounted onto the bench. (photo G)
A.
B.
C.
D.
E.

NederlandsFrançais Deutsch English
Instruction manual baby seat/ toddler seat
11
Step 4:
Attaching the baby seat or toddler seat
1. Place the two pieces of Velcro over each other and insert
the nut through the hole of the Velcro.
2. Then put it through the top plate of the backrest.
(See photo H)
3. Put the Velcro through the opening and attach the Velcro
together. (Photo I) Baby seat: First, pull the cover down at
the top and attach the Velcro to the baby seat.
4. Insert a bolt through the bottom plate.
5. Attach the adjusting nut.
6. Insert the bolt through the backrest and tighten the
adjusting nut.
7. The toddler seat is now ready for use. (Photo J)
You should still be able to move the toddler seat.
Once your child is seated, the belts will tighten and
secure the entire seat to the cargo bike. The baby
seat is attached using the same procedure.
F.
G.
J.
H.
I.

12
Einbauanleitung Babyschale / Kindersitz
Vorbemerkungen
Diese Anleitung zeigt dir, wie du einen Kindersitz anbringst. Die Montage der Babyschale funktioniert auf die
gleiche Weise, es sei denn, der Babyschale liegen zusätzliche/anderslautende Informationen bei.
Möchtest du lieber im Film sehen, wie du den Kindersitz oder die Babyschale montierst? Dann schau dir das
https://www.youtube.com/watch?v=8LvVBN4jp3I

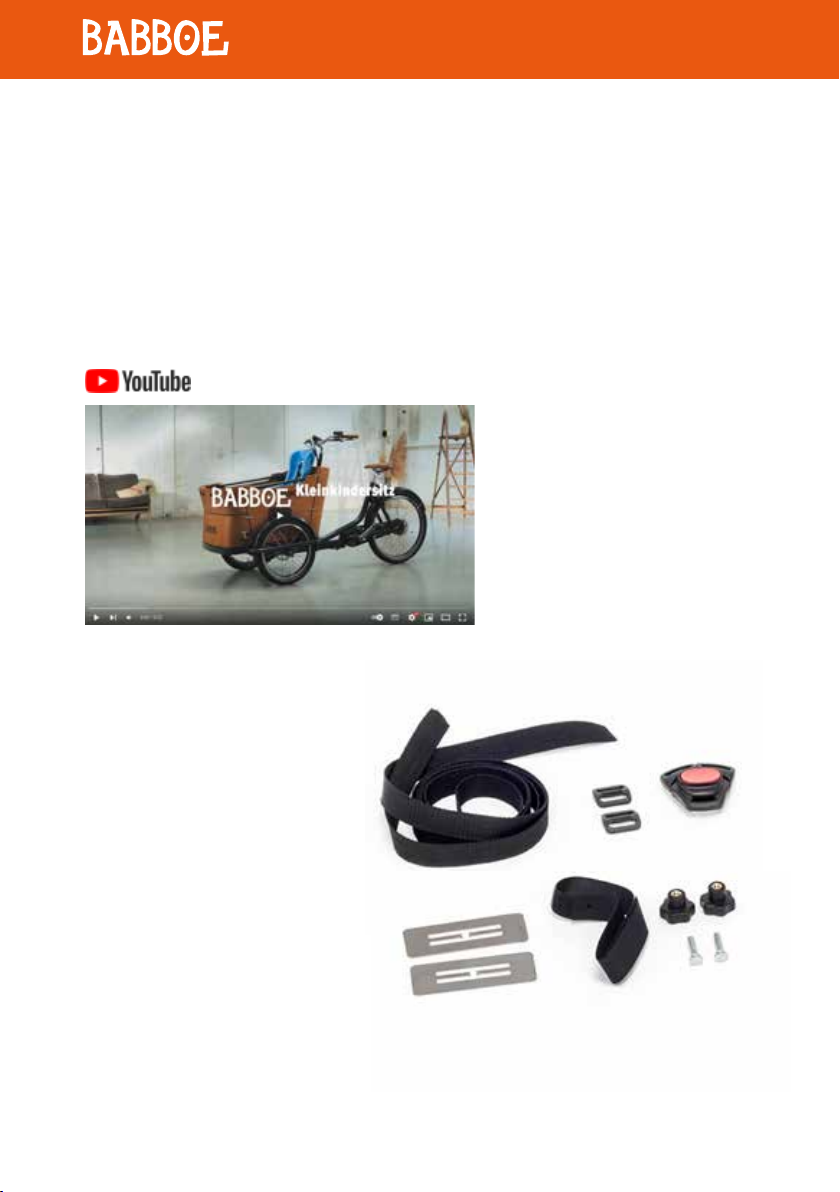

Das findest du in der Verpackung
• 2 Platten
• 2 Schieber
• 2 Easy-Lock-Verschlüsse
• 1 Band mit Easy-Lock
• 2 Schrauben
• 2 Stellmuttern
• 1 Klettband
Benötigtes Werkzeug
• Bohrer (+ Holzbohrer 6 mm)*
• • Rollmaßband
• • Bleistift
• • Kreuzschlitzschraubendreher
• • Steckschlüssel (Größe 10)

Montageanleitung Babyschale/ Kindersitz
13
English NederlandsFrançais Deutsch
Schritt 1:
Vorbereiten des Lastenfahrrads
Wir empfehlen den Einbau des Kindersitzes an der Lenkerseite, weil an dieser Stelle das Paneel der
Transportbox am höchsten ist.
Stap 2:
Entfernen der Kappen von Hinterpaneel
Die Löcher sind bereits vorgebohrt, sodass nur noch die Kappen entfernt werden müssen.
1. Nimm ein kleines Messer und setze dieses hinter der Kappe an.
2. Hebe dann die Kappe ab.
ENGLISHDEUTSCHFRANÇAIS NEDERLANDS
Montage
Stap 1:
Voorbereiden van de bakfiets.
We adviseren de peuterstoel aan de stuurzijde te monteren, omdat daar het rug paneel de meeste
hoogte heeft.
BABBOE CITY, MINI, CARVE
1. Boor een gat exact tussen de twee gaten van de riempjes*.
2. Maak de meegeleverde gordels los op de plek waar de peuterstoel moet komen.
* Je kunt ook een gaatje van de gordels zelf gebruiken, dan zit het stoeltje alleen niet helemaal recht op het
bankje.
BABBOE BIG
1. Boor een gat ongeveer 7 cm van de bovenrand en op 14 cm van de zijkant (van binnenuit
gemeten).
2. Maak de meegeleverde gordels los op de plek waar de peuterstoel moet komen.
BABBOE CURVE
Bij de babboe curve zitten de gaten al voorgeboord en hoef je enkel de dopjes er nog uit te halen.
1. Pak een mesje en zet deze achter het dopje.
2. Wrik het dopje er uit.
3

14
Schritt 3:
Befestigen der Gurte an der Babyschale oder
am Kindersitz

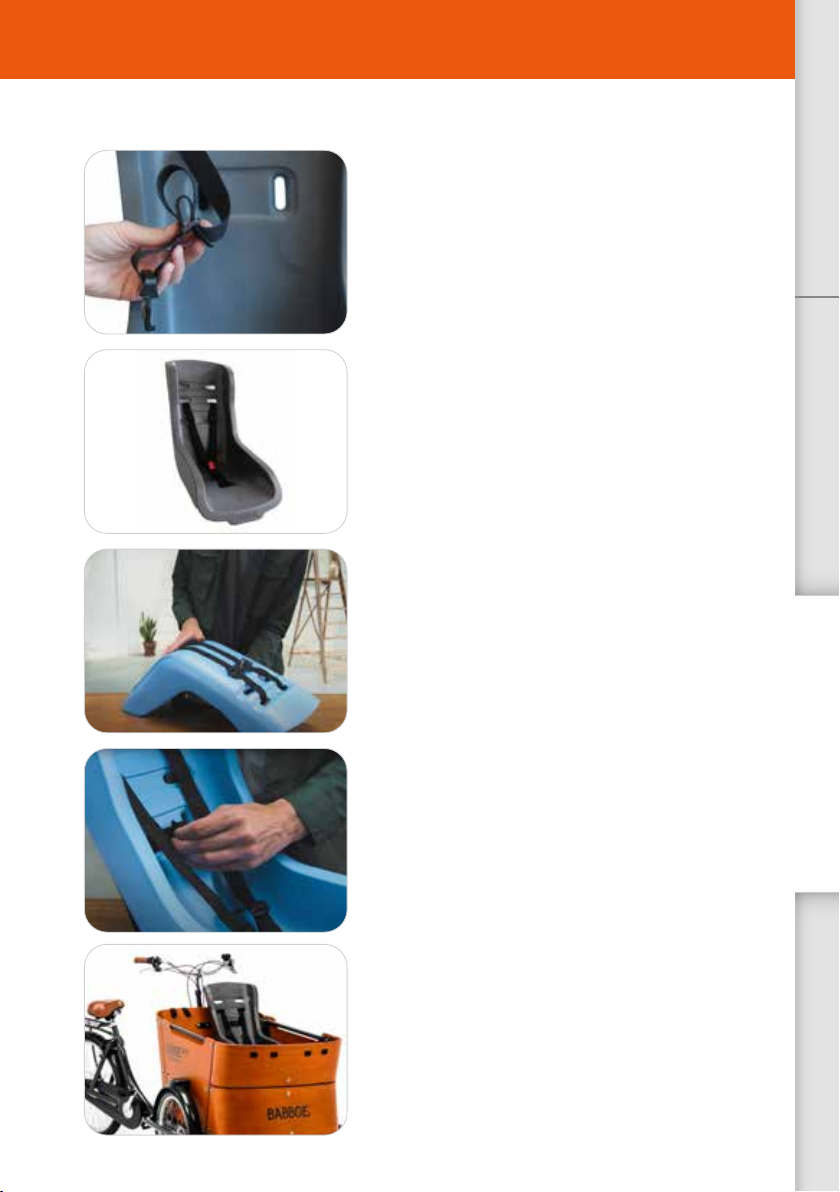

1. Nimm ein Gurtende und stecke dieses durch den Clip des
Easy-Lock. Achte darauf, dass beide Enden gleich lang
sind. (Abb. A)
2. Ziehe nun beide Gurtenden durch die unterste Öffnung
des Kindersitzes und lass am Ende ca. 7 cm übrig. (Abb. B)
3. Wende den Kindersitz und ziehe auf der Rückseite beide
Gurtenden durch die zwei Platten. Babyschale: Die
Platten haben einen breiten Schlitz und einen schmalen.
Der schmale muss unten sein. (Abb. C)
4. Stecke nun die Gurte durch die Öffnung im Kindersitz von
hinten nach vorne. Je nach Größe des Kindes nimmst du
die obere oder die untere Öffnung. (Abb. D)
5. Führe die Gurte erst durch die Schieber und danach durch
die Easy-Lock-Verschlüsse. (Abb. E)
6. Stelle die Gurte auf die gleiche Länge ein, indem du die
Gurte in die Schieber zurückführst. (Abb. F) Die Gurte
werden später noch auf die exakte Länge gebracht. Der
Kindersitz kann nun auf der Sitzbank montiert werden.
(Abb. G)
A.
B.
C.
D.
E.

Montageanleitung Babyschale/ Kindersitz
15
English NederlandsFrançais Deutsch
Schritt 4:
Einbau der Babyschale oder des Kindersitzes
1. Lege die beiden Klettbänder übereinander und stecke die
Mutter durch die Öffnung des Klettbands.
2. Stecke diese danach durch die obere Platte der
Rückenlehne. (siehe Foto H)
3. Führe das Klettband durch die Öffnung und befestige
das Klettband miteinander. (Foto I) Babyschale: Ziehe
zuerst die Verkleidung an der Oberseite nach unten und
befestige das Klettband an der Babyschale.
4. Stecke eine Schraube durch die untere Platte.
5. Stecke die Schraube des Sitzes durch die Öffnung in der
Bank und ziehe die Stellschraube an der Unterseite fest.
6. Stecke die Schraube durch die Rückenlehne der
Transportbox und drehe die Stellschraube fest.
7. Der Kleinkindersitz kann jetzt benutzt werden. (Foto J)
Der Kleinkindersitz muss sich jetzt noch bewegen
lassen. Erst wenn dein Kind darin sitzt, verspannen die
Anschnallgurte das Ganze fest mit dem Lastenfahrrad.
Die Babyschale wird auf die gleiche Weise montiert.
F.
G.
J.
H.
I.

16
Instructions installation siège coque bébé/ siège bambin
Remarques préalables
Ce manuel montre comment installer le siège bambin. Le siège coque bébé s’installe de la même façon, à moins
que des informations d’installation complémentaires/supplémentaires soient mentionnées.
Vous préférez voir installer le siège bambin ou le siège coque bébé? Alors regardez la vidéo d’instruction
https://www.youtube.com/watch?v=mbyp8eXwWpI
L’emballage contient les pièces
suivantes
• 2 profils
• 2 boucles
• 2 embouts Easy Lock
• 1 ceinture avec Easy Lock
• 2 vis
• 2 écrous de réglage
• 1 bande adhésive
Outils nécessaires
• Perceuse (+ mèche à bois 6 mm)*
• Mètre ruban
• Crayon
• Tournevis cruciforme
• Clé mixte (taille 10)

Deutsch English
Guide de montage siège coque bébé/ siège bambin
NederlandsFrançais
17
Étape 1:
Préparation du vélo cargo
Nous conseillons d’installer le siège bambin du côté du guidon, car c’est là que le panneau de fond est le plus haut.
Étape 2:
Enlever les bouchons
Les trous sont déjà perforés, il ne vous reste plus qu’à en extraire les bouchons.
1. Munissez-vous d’un couteau et placez-le derrière le bouchon.
2. Retirez le bouchon en le remuant de gauche à droite.
ENGLISHDEUTSCHFRANÇAIS NEDERLANDS
Montage
Stap 1:
Voorbereiden van de bakfiets.
We adviseren de peuterstoel aan de stuurzijde te monteren, omdat daar het rug paneel de meeste
hoogte heeft.
BABBOE CITY, MINI, CARVE
1. Boor een gat exact tussen de twee gaten van de riempjes*.
2. Maak de meegeleverde gordels los op de plek waar de peuterstoel moet komen.
* Je kunt ook een gaatje van de gordels zelf gebruiken, dan zit het stoeltje alleen niet helemaal recht op het
bankje.
BABBOE BIG
1. Boor een gat ongeveer 7 cm van de bovenrand en op 14 cm van de zijkant (van binnenuit
gemeten).
2. Maak de meegeleverde gordels los op de plek waar de peuterstoel moet komen.
BABBOE CURVE
Bij de babboe curve zitten de gaten al voorgeboord en hoef je enkel de dopjes er nog uit te halen.
1. Pak een mesje en zet deze achter het dopje.
2. Wrik het dopje er uit.
3

18
Étape 3:
Installation des ceintures sur le siège bambin ou
siège coque bébé
1. Prenez les ceintures à un bout et passez-les dans le
fermoir du Easy Lock. Veillez à ce que les deux bouts
soient de la même longueur. (foto A)
2. Passez les deux bouts de la ceinture dans le siège
bambin jusqu’à environ 7 cm du bout. (foto B)
3. Retournez le siège bambin et passez les deux bouts dans
les deux profils. Siège coque bébé : de profils ont une
fente large et une étroite ; la fente étroite doit être en bas.
(foto C)
4. Passez les ceintures à travers l’ouverture du siège
bambin, de l’arrière vers l’avant. Choisissez l’ouverture
haute ou basse, en fonction de la taille de l’enfant. (foto D)
5. Passez d’abord les ceintures dans les boucles puis dans
les embouts Easy Lock. (foto E)
6. Réglez les ceintures à la bonne longueur en les faisant
repasser dans les boucles. (foto F) Plus tard, les ceintures
seront réglées à la longueur exacte. Le siège bambin
est maintenant prêt à être installé sur le banc. (foto G)
A.
B.
C.
D.
E.

Deutsch English
Guide de montage siège coque bébé/ siège bambin
NederlandsFrançais
19
J.
Étape 4:
Installation du siège coque bébé ou siège bambin
1. Placez les deux bandes Velcro l’une sur l’autre et faites
passer l’écrou par le trou de la bande Velcro.
2. Insérez ensuite celle-ci dans la plaque supérieure du
dossier. (voir photo H).
3. Passez la bande velcro dans l’ouverture et fixez-
la. (photo I) Siège coque bébé : tirez d’abord sur le
couvercle supérieur et fixez la bande velcro au siège
coque bébé.
4. Introduisez un boulon dans la plaque inférieure.
5. Introduisez le boulon du siège dans le trou du banc et
serrez la vis de réglage en bas.
6. Insérez le boulon dans le dossier du bac et serrez la vis
de réglage.
7. Le siège bambin peut maintenant être utilisé. (Photo J)
Le siège bambin doit pouvoir bouger. Ce n’est que
lorsque votre enfant est dedans que les ceintures
serrent l’ensemble avec le vélo cargo. Le siège
coque bébé se monte de la même manière.
F.
G.
J.
H.
I.

www.babboe.nl/klantenservice
www.babboe.be/klantendienst
www.babboe.de/kundenservice
www.babboe.fr/service-client
www.babboe.co.uk/customerservice
www.babboecargobike.com/customer-service
www.babboe-manuals.com
