Balluff BIP AD0-B014-01-EP02 User manual

Betriebsanleitung
Induktives Positioniersystem BIP AD0-B014-01-EP02
Nr. 872877 DE E16
1
Sicherheitshinweise
Dieses analoge Positioniersystem darf
nicht in Anwendungen eingesetzt
werden, in denen die Sicherheit von
Personen von der Gerätefunktion
abhängt (kein Sicherheitsbauteil gemäß EU-
Maschinenrichtlinie). Vor der Inbetriebnahme ist die
Betriebsanleitung sorgfältig zu lesen.
Funktionsweise
Das System erfasst die Position des Positionsgebers
innerhalb des eingelernten Messbereiches und gibt diese
als Spannungssignal im Bereich 0…10V aus. Die rote
LED signalisiert dabei das Verlassen des Messbereiches.
Die grüne LED leuchtet wenn sich der Positionsgeber
innerhalb des Messbereiches befindet. Mit dem
Programmier-Taster kann der Messbereich und auch die
Messrichtung verändert werden.
(siehe „Programmierung“ und „Kennlinien“)
Balluff GmbH
Schurwaldstraße 9
73765 Neuhausen a.d.F.
Deutschland
Tel. [phone]
Fax [phone]
[email protected]
www.balluff.com
Kompakte Bauform
Analogausgang Spannung (U)
Berührungslos, kontaktlos
Hohe Wiederholgenauigkeit
Hohe Temperaturstabilität
Hohe Linearität

Betriebsanleitung
Induktives Positioniersystem BIP AD0-B014-01-EP02
Nr. 872877 DE E16
2
Montage
1. Taster
2. 2 Befestigungsschrauben z.B. DIN 912 M 4x14
(nicht beiliegend). Max. Anzugsdrehmoment
0,5Nm
3. LED-Anzeige
1 2
3
Einbauhinweise
Umlaufend um die aktive Fläche des Sensors sollte ein
metallfreier Raum von ca. 5mm eingehalten werden, um
eine Beeinflussung des Messsignals durch das
Einbaumaterial zu minimieren (siehe Einbauskizze 1+2).
Wird neben dem Positionsgeber noch ein weiteres
Metallteil vom Sensor erkannt, führt dies zu ungültigen
Messsignalen.
Um ein Messsignal mit hoher Auflösung zu erhalten,
muss auf geeignete Kabelführung in der Maschine und
Filtermaßnahmen bei der Spannungsversorgung des
Systems geachtet werden.
Einbauskizze 1
Einbauskizze 2
Die Soll-Position des Targets ist in nachfolgender Skizze
dargestellt.
Einbauskizze 3
Angaben zu Maß D siehe Seite 4 - Bemerkungen
Produktansicht

Betriebsanleitung
Induktives Positioniersystem BIP AD0-B014-01-EP02
Nr. 872877 DE E16
3
10V
0V
0mm
14mm
10V
0V
2,5mm
10mm
Mindestbreite
>7mm
Anschlussbild
Programmierung
Werksseitig ist der Sensor auf den maximalen
Erfassungsbereich von 14mm eingestellt. Es besteht
jedoch die Möglichkeit den jeweiligen Anfangs- und
Endpunkt des Messbereiches nach Bedarf zu
programmieren. Start- und Endpunkt müssen dabei
mindestens 7mm auseinander liegen.
Um den Sensor programmieren zu können, muss sich
das Target im Erfassungsbereich des Sensors befinden.
In diesem Fall leuchtet die grüne LED.
Befindet sich das Target außerhalb des
Erfassungsbereichs des Sensors leuchtet die rote LED
und eine Programmierung ist nicht möglich.
Befindet sich das Target außerhalb des programmierten
Messbereichs aber innerhalb des Erfassungsbereichs
des Sensors flackert die grüne LED.
Wird der Programmiervorgang unvollständig ausgeführt,
kehrt der Sensor nach 2min in den zuvor programmierten
bzw. in den Auslieferungszustand zurück.
Sollte während des Programmierens ein Fehler auftreten,
blinkt die rote LED langsam. Nach 20s kehrt der Sensor
in den zuvor programmierten bzw. in den Auslieferungs-
zustand zurück.
Um den Sensor in den Auslieferungszustand zurück zu
versetzen, drücken Sie den Programmiertaster ca. 8s bis
die grüne LED aufhört zu blinken. Hierbei muss sich das
Target innerhalb des Erfassungsbereichs des Sensors
befinden.
Um den Meßbereich zu verändern führen Sie die
folgenden Schritte durch.
1. Den Positionsgeber in den Erfassungsbereich des
Sensors bringen. Damit leuchtet die grüne LED.
2. Den Taster drücken bis die grüne LED blinkt. Dabei auf
die Abdeckfolie achten. Keine scharfkantigen
Gegenstände verwenden.
3. Der Sensor befindet sich jetzt im Programmiermodus.
4. Das Target an den gewünschten Startpunkt bringen.
5. Den Programmier-Taster kurz drücken (< 1s). Die rote
LED blinkt schnell.
6. Das Target an den gewünschten Endpunkt bringen.
Der Abstand zum Startpunkt muss größer als 7mm sein.
Dies wird durch die dann schnell blinkende grüne LED
signalisiert.
7. Den Programmier-Taster kurz drücken (< 1s). Die
grüne LED leuchtet.
8. Der Start- und Endpunkt wurden gespeichert. Der
Sensor befindet sich wieder im Arbeitsmodus.
Kennlinien
Standardkennlinie (typischer Verlauf):
Reduzierter Messbereich und fallender
Kennlinienverlauf:

Betriebsanleitung
Induktives Positioniersystem BIP AD0-B014-01-EP02
Nr. 872877 DE E16
4
Technische Daten
Arbeitsbereich Sa min. 0 mm
Arbeitsbereich Sa max. 14 mm
Linearitätsbereich Sl min. 0 mm
Linearitätsbereich Sl max. 14 mm
Linearitätsfehler max. ±250 µm
Bemessungsabstand Se 7 mm
Wiederholgenauigkeit ±80 µm
Umgebungstemperatur Ta min. -25 °C
Umgebungstemperatur Ta max. +70 °C
Opt. Arbeitstemperatur min. 10 °C
Opt. Arbeitstemperatur max. 50 °C
Justieranzeige ja
Betriebsspannungsanzeige nein
Elektrische Daten
Bem. Betriebsspannung Ue DC 24 V
Betriebspannung UB min DC (Ua) 15 V
Betriebspannung UB max DC (Ua) 30 V
Restwelligkeit max. (% von Ue) 10
Bem.-Isolationsspannung Ui 75 VDC
Bemessungsfrequenz Netz DC
Ausgangsspannung bei Sl min 0 V
Ausgangsspannung bei Sl max 10 V
Ausgangsspannung bei Se 5 V
Lastwiderstand RL min. 2.000 Ohm
Leerlaufstrom max. Io bei Ue 20 mA
Kurzschlussschutz ja
Vertauschungsmögl. geschützt ja
Verpolungssicher ja
Mechanische Daten
Werkstoff Gehäuse PA
Anzugsdrehmoment 0,5 Nm
Werkstoff aktive Fläche PA
Anschlussart Kabel
Werkstoff Kabelmantel PUR
Kabeldurchmesser D max. 3,0 mm
Kabelkurzbezeichnung Li9Y-11Y-0
Kabellänge 2,0 m
Anzahl der Leiter 3
Leiterquerschnitt 0,14 mm²
Kabelschirm nein
Schutzart nach IEC 60529 IP67
Schockbeanspruchung Halbsinus 30gn, 11ms
Schwingbeanspruchung 55Hz, 1mm Ampl.,
3x30min
Verschmutzungsgrad 3
Zulassungen CE
Bemerkungen
Der Positionsgeber kann im Bereich D=0,5mm bis 2mm
vor der aktiven Fläche in Messrichtung bewegt werden
(siehe Einbauskizzen 1+3). Der resultierende
Linearitätsfehler des Ausgangssignals wird im
Abstandsbereich D=1mm - 1,75mm minimal.
Die technischen Daten, insbesondere die
Wiederholgenauigkeit, gelten nach einer Warmlaufzeit
von 15 min. Die vom Sensor erfasste Position (A) liegt in
der Mitte des Positionsgebers (Symmetrielinie).
Positionsgeber
BAM TG-XE-001
BAM TG-XE-002
Nr. 872877 DE E16; Änderungen vorbehalten. Ersetzt Ausgabe A16

Operating Manual
Inductive Positioning System BIP AD0-B014-01-EP02
No. 872877 EN E16
1
Safety instructions
This analog positioning system must not
be used in applications in which the safety
of persons is dependent on the function
of the system (not a safety component in
accordance with the EU Machinery Directive).
Read this manual carefully before commissioning.
Function
The system detects the position of the position encoder
within the taught measuring range and outputs this
position as a current signal in the range 0…10V. Here,
the red LED indicates that the value is outside of the
measuring range. The green LED illuminates if the
position encoder is located within the measuring range.
Use the programming button to change the measuring
range as well as measuring direction.
(see "Programming" and "Characteristics")
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Germany
Phone [phone]
Fax [phone]
[email protected]
www.balluff.com
Compact design
Analog output - voltage (U)
Non-contact
High repeat accuracy
High temperature stability
High linearity

Operating Manual
Inductive Positioning System BIP AD0-B014-01-EP02
No. 872877 EN E16
2
Installation
1. Pushbutton
2. 2 screws for example DIN 912 M4x14 (not
included). Torque of the fastening screws, max.
0.5Nm
3. LED –indicator
1 2
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
3
Installation notices
A metal-free area of approx. 5mm should be maintained
around the active surface of the sensor to minimize
influencing of the measurement signal by the installation
material (see installation diagrams 1+2).
If, in addition to the position encoder, another metal part
is detected by the sensor, invalid measurement signals
result.
To obtain a measurement signal with high resolution, it is
necessary to ensure that cables are laid appropriately in
the machine and that suitable filtering measures are
taken with the voltage supply of the system.
Installation diagram 1
Installation diagram 2
For the correct target position see following diagram
Installation diagram 3
For details on dimension D, see page 4 - Remarks
Product view

Operating Manual
Inductive Positioning System BIP AD0-B014-01-EP02
No. 872877 EN E16
3
10V
0V
0mm
14mm
10V
0V
2,5mm
10mm
Minimum width
>7mm

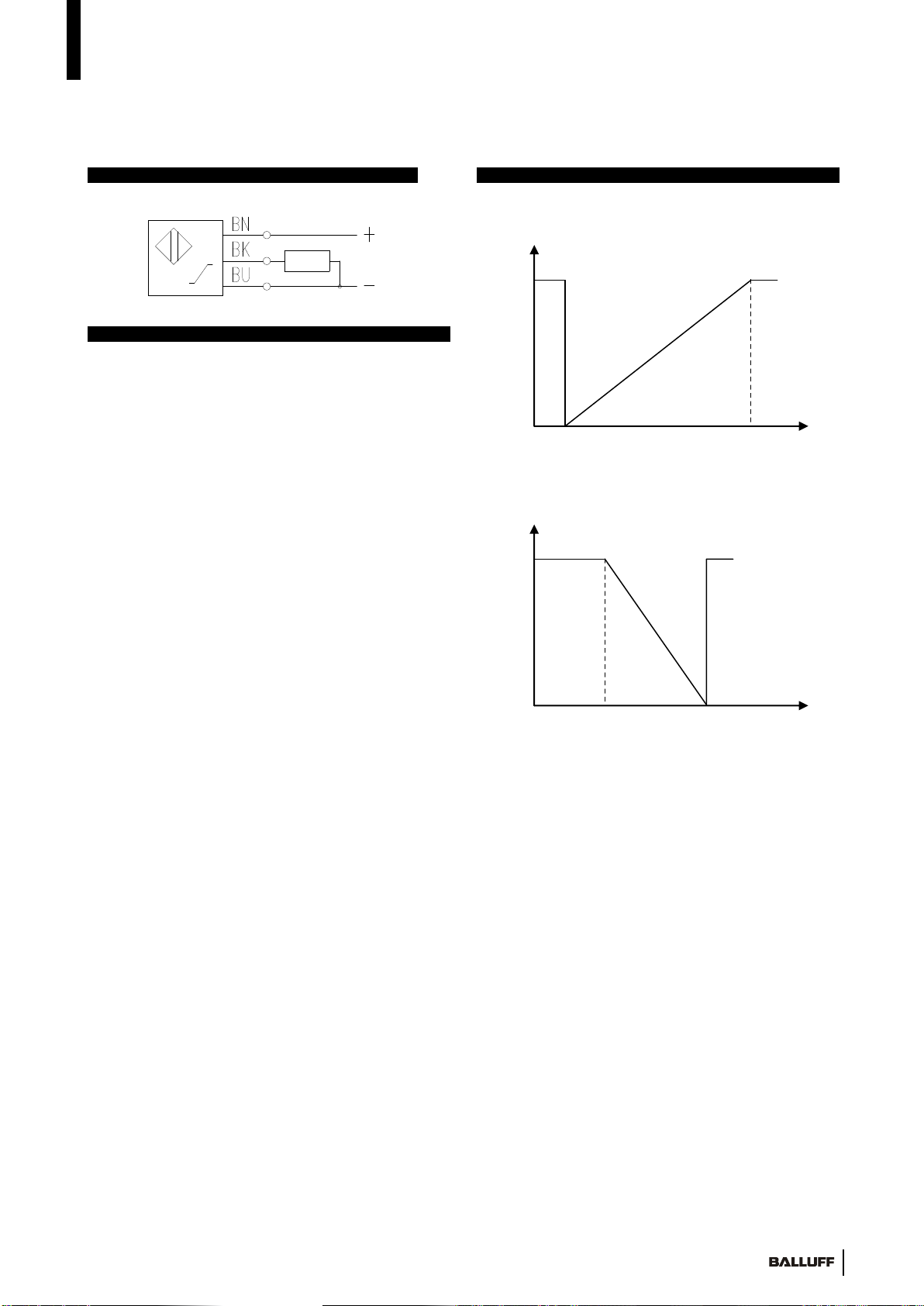

Wiring diagram
Programming
The sensor is set at the factory to the maximum detection
range of 14mm. It is, however, possible to program the
respective start and end points of the measuring range as
needed. The start and end points must be at least 7mm
from one another in this case.
In order to program the sensor, the target must be located
within the detection range of the sensor. In this case, the
green LED illuminates.
If the target is located outside of the detection range of
the sensor, the red LED illuminates and programming is
not possible.
If the target is located outside of the programmed
measuring range but within the detection range of the
sensor, the green LED flickers.
If the programming process is not completed, the sensor
returns to the previously programmed state or, as the
case may be, the state of delivery after 2 minutes.
If an error occurs during programming, the red LED
flashes slowly. After 20s, the sensor returns to the
previously programmed state or the state of delivery.
To reset the sensor to the state of delivery, press the
programming button for approximately 8s until the green
LED stops flashing. In doing so, the target must be
located within the detection range of the sensor.
To change the measuring range, perform the following
steps.
1. Move the position encoder into the detection range of
the sensor. The green LED then illuminates.
2. Press the button until the green LED flashes. In doing
so, pay attention to the cover foil. Use no sharp objects.
3. The sensor is now in programming mode.
4. Move the target to the desired start point.
5. Briefly press the programming button (< 1s). The red
LED flashes rapidly.
6. Move the target to the desired end point. The distance
to the start point must be higher than 7mm. This is then
indicated by the rapidly flashing green LED.
7. Briefly press the programming button (< 1s). The green
LED illuminates.
8. The start and end points have been saved. The sensor
is again in working mode.
Characteristics
Standard characteristic (typical slope):
Reduced measuring range and falling characteristic
curve:

Operating Manual
Inductive Positioning System BIP AD0-B014-01-EP02
No. 872877 EN E16
4
Technical data
Working range Sa min. 0 mm
Working range Sa max. 14 mm
Linear range Sl min. 0 mm
Linear range Sl max. 14 mm
Linearity error max. ±250 µm
Rated operating dist. Se 7 mm
Repeat accuracy ±80 µm
Ambient temperature Ta min. -25 °C
Ambient temperature Ta max. +70 °C
Opt. working temperature min. 10 °C
Opt. working temperature max. 50 °C
Adjustment indicator yes
Power indicator no
Electrical data
Eff. operating voltage Ue DC 24 V
Operating volt. UB min. DC (Ua) 15 V
Operating volt. UB max. DC (Ua) 30 V
Ripple max. (% of Ue) 10
Rated insulation voltage Ui 75 VDC
Rated frequency, AC DC
Output current at Sl min. 0 V
Output current at Sl max. 10 V
Output current at Se 5 V
Load resistance RL min. 2.000 Ohm
No-load current max. Io at Ue 20 mA
Short circuit protected yes
Protected against miswiring yes
Polarity reversal protected yes
Mechanical data
Housing material PA
Tightening torque 0.5 Nm
Sensing face material PA
Connection type Cable
Cable jacket material PUR
Cable diameter D max. 3.0 mm
Cable short description Li9Y-11Y-0
Cable Length 2.0 m
Number of conductors 3
Conductor cross section 0.14 mm²
Cable Screen no
Enclosure Type per IEC 60529 IP67
Shock rating Half-sinus 30gn,11ms
Vibration rating 55Hz, 1mm ampl., 3x30min
Degree of contamination 3
Approvals CE
Remarks
The position encoder can be moved in the range
D=0.5mm to 2mm in front of the active surface in the
measurement direction (see installation diagram 1+3).
The resulting non-linearity of the output signal is minimal
in the distance range D=1.0 mm to 1.75 mm. The
technical data, in particular the repeat accuracy, applies
after a warm-up period of 15 min. The position detected
by the sensor (A) lies in the center of the position encoder
(line of symmetry).
Position encoder
BAM TG-XE-001
BAM TG-XE-002
No. 872877 EN E16; Subject of modification. Replaces edition A16
