Balluff BTL7-V50D-M C003 Series User manual

BTL7-V50D-M _ _ _ _ -A/B/Y/Z(8)-C003
BTL7-V50E-M _ _ _ _ -A/B/Y/Z(8)-C003
BTL7-V50T-M _ _ _ _ -A/B/Y/Z(8)-C003
deutsch Kurzanleitung
english Condensed guide
français Notice résumée
italiano Istruzioni brevi
español Instrucciones breves
中文 简明指南

1
Bestimmungsgemäße Verwendung
Der Wegaufnehmer bildet zusammen mit einer Maschinen-
steuerung (z.B. SPS) ein Wegmesssystem. Er wird zu
seiner Verwendung in eine Maschine oder Anlage einge-
baut und ist für den Einsatz im Industriebereich vorgese-
hen. Die einwandfreie Funktion gemäß den Angaben in
den technischen Daten wird nur mit original Balluff Zubehör
zugesichert, die Verwendung anderer Komponenten
bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nichtbestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
Allgemeines zur Sicherheit
Die Installation und die Inbetriebnahme sind nur durch
geschultes Fachpersonal zulässig.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine Gefah-
ren für Personen und Sachen entstehen können.
Bei Defekten und nichtbehebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Download weiterer Anleitungen
Eine ausführliche Betriebsanleitung und die Konfigurations-
anleitung erhalten Sie im Internet unter www.balluff.com
oder per E-Mail bei [email protected].
Abmessungen und Funktion
Im Wegaufnehmer befindet sich der Wellenleiter geschützt
durch ein Edelstahlrohr. Entlang des Wellenleiters wird ein
Positionsgeber bewegt. Dieser Positionsgeber ist mit dem
Anlagenbauteil verbunden, dessen Position bestimmt
werden soll.
Die Beschreibungen der LED-Anzeigen sind der
ausführlichen Betriebsanleitung zu entnehmen.
Einbau
ACHTUNG
Funktionsbeeinträchtigung
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmersbeeinträchtigen und zu erhöhtem Verschleiß
führen.
►Die Anlagefläche des Wegaufnehmers muss vollstän-
dig an der Aufnahmefläche anliegen.
►Die Bohrung muss perfekt abgedichtet sein (O-Ring/
Flachdichtung).
Wegaufnehmer mit dem Befestigungsgewinde in das
Einschraubloch eindrehen (Drehmoment max.100Nm).
Bei waagerechter Montage mit Nennlängen > 500 mm ist
der Stab abzustützen und gegebenenfalls am Ende anzu-
schrauben (nur bei Ø 10,2 mm möglich).
Beim Einbau in Hydraulikzylinder darf der Positionsgeber
nicht auf dem Stab schleifen. Minimaler Bohrungsdurch-
messer im Aufnahmekolben:
Stabdurchmesser Bohrungsdurchmesser D2
10,2mm mindestens 13mm
8mm mindestens 11mm
deutsch
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EMV-Richtlinie entsprechen.
File No.
E227256
46
45.2
60
11.5
8
109
0.5 Ø 25
25
ØD1
(2x)M12 M8
G
109 25
1)
1)
1) Nicht nutzbarer Bereich
2) Nicht im Lieferumfang enthalten
Nennlänge =
Messbereich
Dämpfungszone
Positionsgeber
Anlagefläche
Anlagefläche
1)
2)
Ausführung D1 G
...-A/B/Y/Z-... 10,2mm Gewinde M4x4/6tief
...-A8/B8/Y8/Z8-... 8mm ohne Gewinde
Gewindegröße
B: M18×1.5
Z: 3/4"-16UNF
B: 30-1 mm
Z: 2"-0.04"
Gewindegröße
A: M18x1.5
Y: 3/4"-16UNF
A: 30-1 mm
Y: 2"-0.04"
...-B/Z...
...-A/Y...
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Wegaufnehmer — Bauform Stab

www.balluff.com 2
Nr. 910169 DE ∙ L16; Änderungen vorbehalten. Ersetzt F14.
deutsch
Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmesseinrich-
tung Teil eines Regelsystems ist, dessen Parameter noch
nicht eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte prüfen (insbesondere nach dem Austausch
des Wegaufnehmers oder der Reparatur durch den
Hersteller). Gegebenenfalls den Wegaufnehmer neu
einstellen.
Das Einstellverfahren ist in der ausführlichen
Betriebsanleitung beschrieben.
Hinweise zum Betrieb
– Funktion des Wegmesssystems und aller damit ver-
bundenen Komponenten regelmäßig überprüfen.
– Bei Funktionsstörungen das Wegmesssystem außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.
Schirmung und Kabelverlegung
Definierte Erdung!
Wegaufnehmer und Schaltschrank müssen auf
dem gleichen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) sind folgende Hinweise zu beachten:
– Wegaufnehmer und Steuerung mit einem geschirmten
Kabel verbinden.
Schirmung: Geflecht aus Kupfer-Einzeldrähten, Bede-
ckung mindestens85%.
– Steckerausführung: Schirm im Steckverbinder mit dem
Steckergehäuse flächig verbinden.
Magnetfelder
Das Wegmesssystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des Wegaufnehmers und des
Aufnahmezylinders zu starken externen Magnetfeldern
achten.
Kabelverlegung
Kabel zwischen Wegaufnehmer, Steuerung und Stromver-
sorgung nicht in der Nähe von Starkstromleitungen verle-
gen (induktive Einstreuungen möglich).
Kabel zugentlastet verlegen.
Kabellänge
Bei Verwendung von CAT5e-Kabel beträgt die maximale
Kabellänge 100m3).
3) Voraussetzung: durch Aufbau, Schirmung und Verlegung keine Einwir-
kung fremder Störfelder.

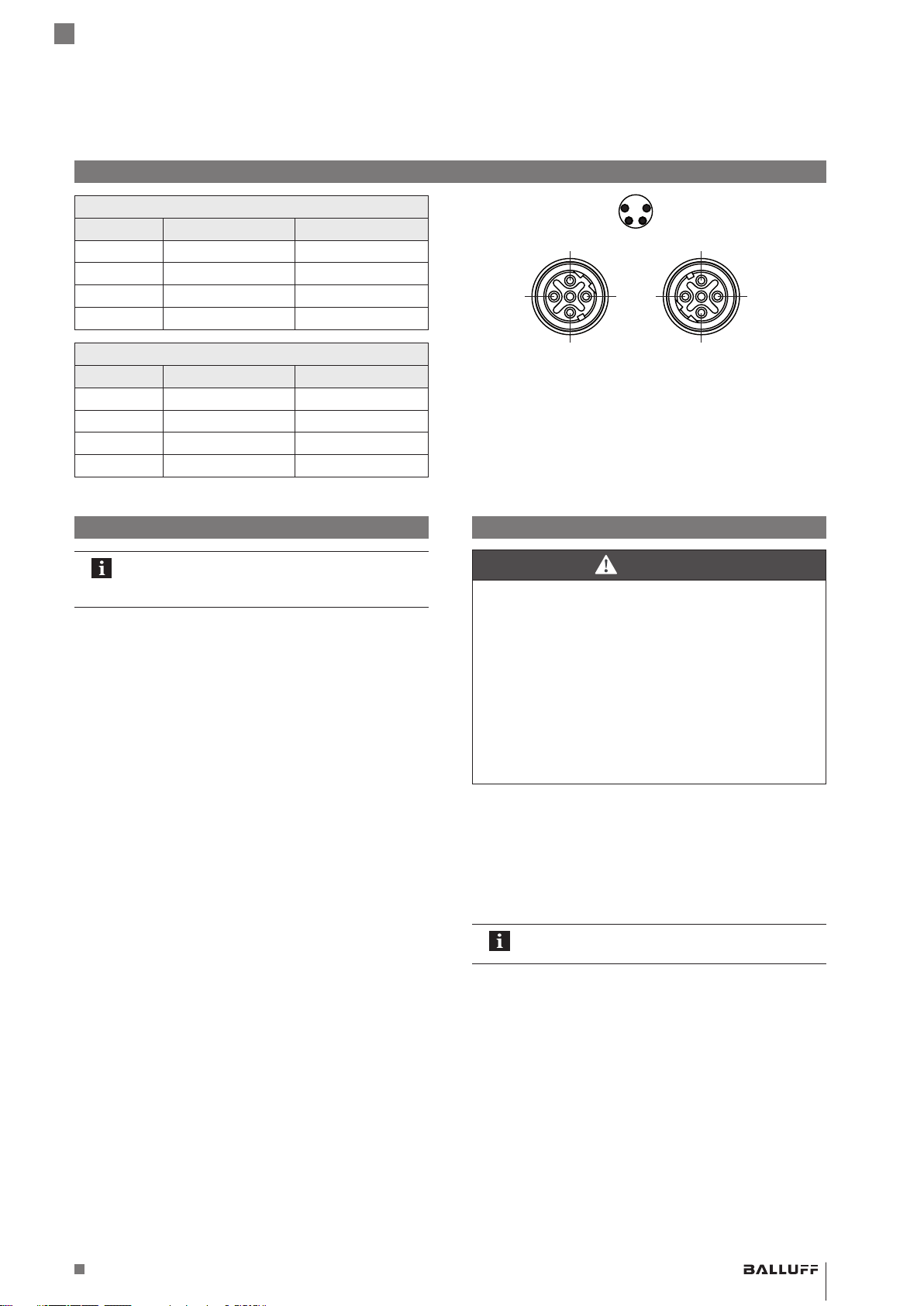

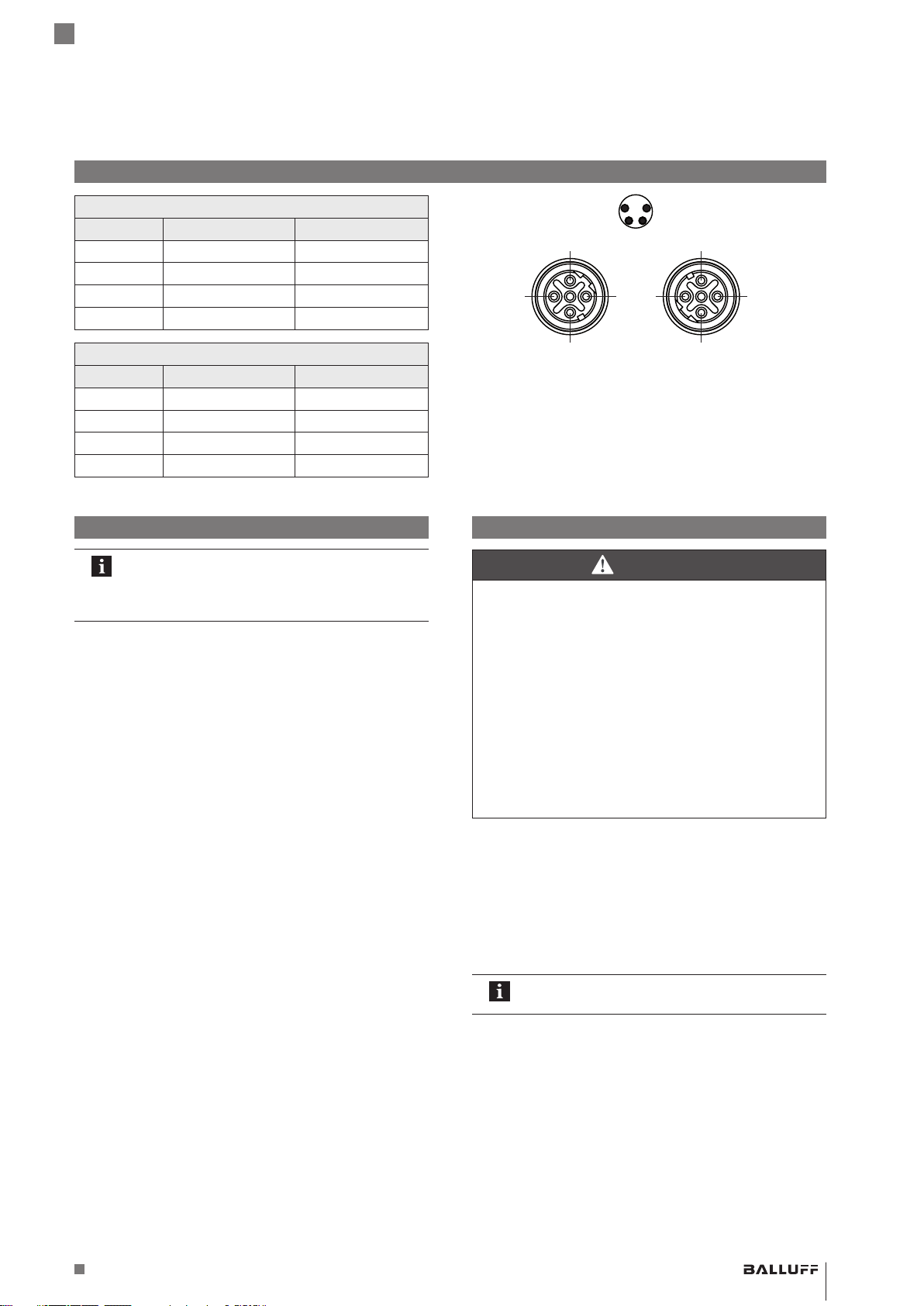

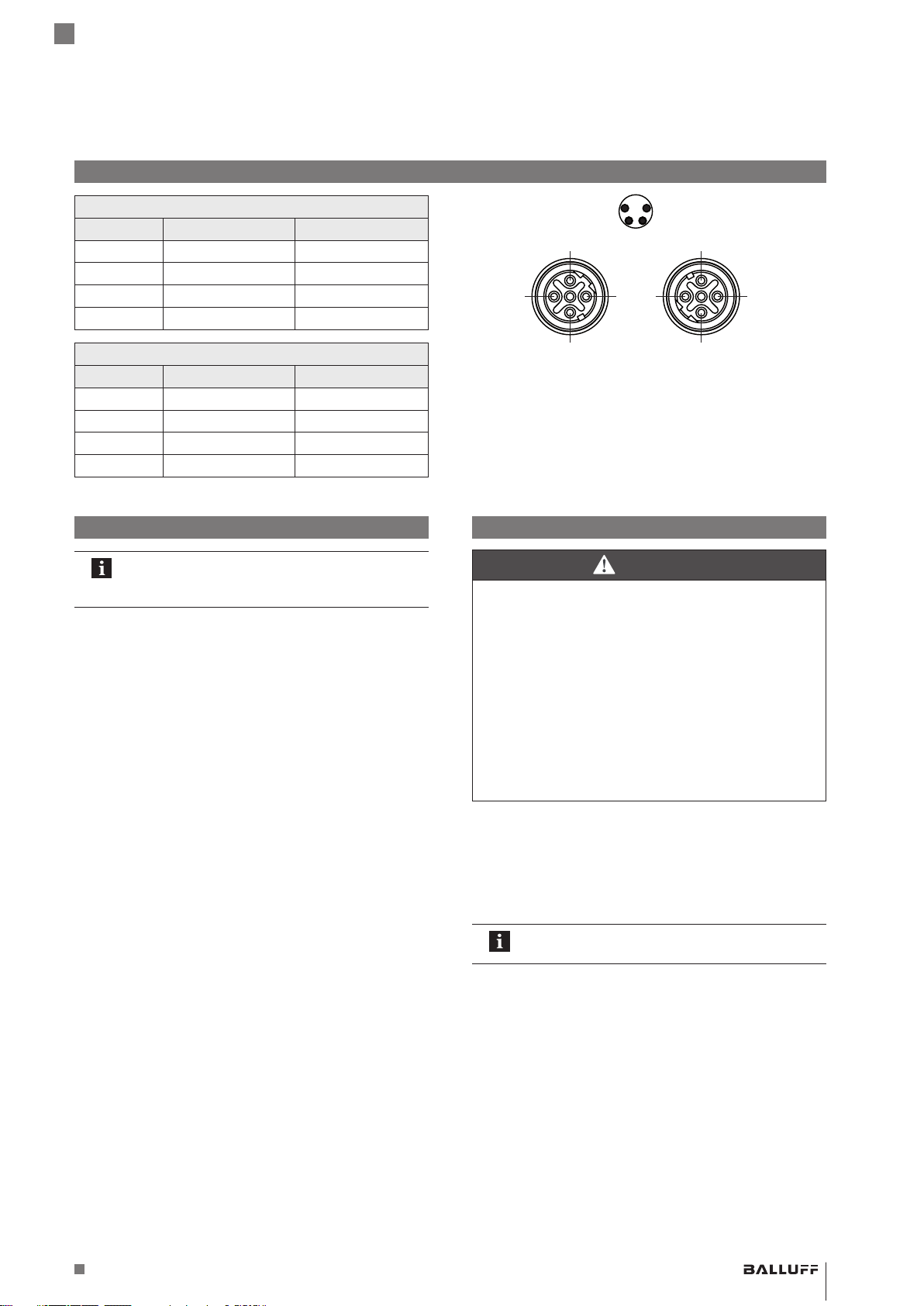

Elektrischer Anschluss
Versorgung (Power)
31
44
1
22
31
42 3
Pinbelegung Steckverbinder (Draufsicht auf Stecker am Wegaufnehmer)
Pin Kabelfarbe Signal
1 BN Braun 10…30 V
2 WH Weiß nicht belegt1)
3 BU Blau 0V GND2)
4 BK Schwarz nicht belegt1)
BUS IN/OUT (Daten)
Pin Kabelfarbe Signal
1 YE Gelb TX+
2 WH Weiß RX+
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden werden,
aber nicht mit dem Schirm.
2) Bezugspotenzial für Versorgungsspannung und EMV-GND.
3 OG Orange TX−
4 BU Blau RX−
Power
(Stift)
Bus OUT
(Buchse)
Bus IN
(Buchse)
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Wegaufnehmer — Bauform Stab

1
Intended use
The Transducer, together with a machine controller (e.g.
PLC), comprises a position measuring system. It is
intended to be installed into a machine or system and
used in the industrial sector. Flawless function in
accordance with the specifications in the technical data is
ensured only when using original Balluff accessories. Use
of any other components will void the warranty.
Opening the transducer or non-approved use are not
permitted and will result in the loss of warranty and liability
claims against the manufacturer.
General safety notes
Installation and startup may only be performed by
trained specialists.
The operator is responsible for ensuring that local safety
regulations are observed. In particular, the operator must
take steps to ensure that a defect in the position
measuring system will not result in hazards to persons or
equipment.
If defects and unresolvable faults occur in the transducer,
it should be taken out of service and secured against
unauthorized use.
Downloading further instructions
A complete user’s guide and the configuration guide can
be downloaded from the Internet at www.balluff.com or
requested via e-mail from [email protected].

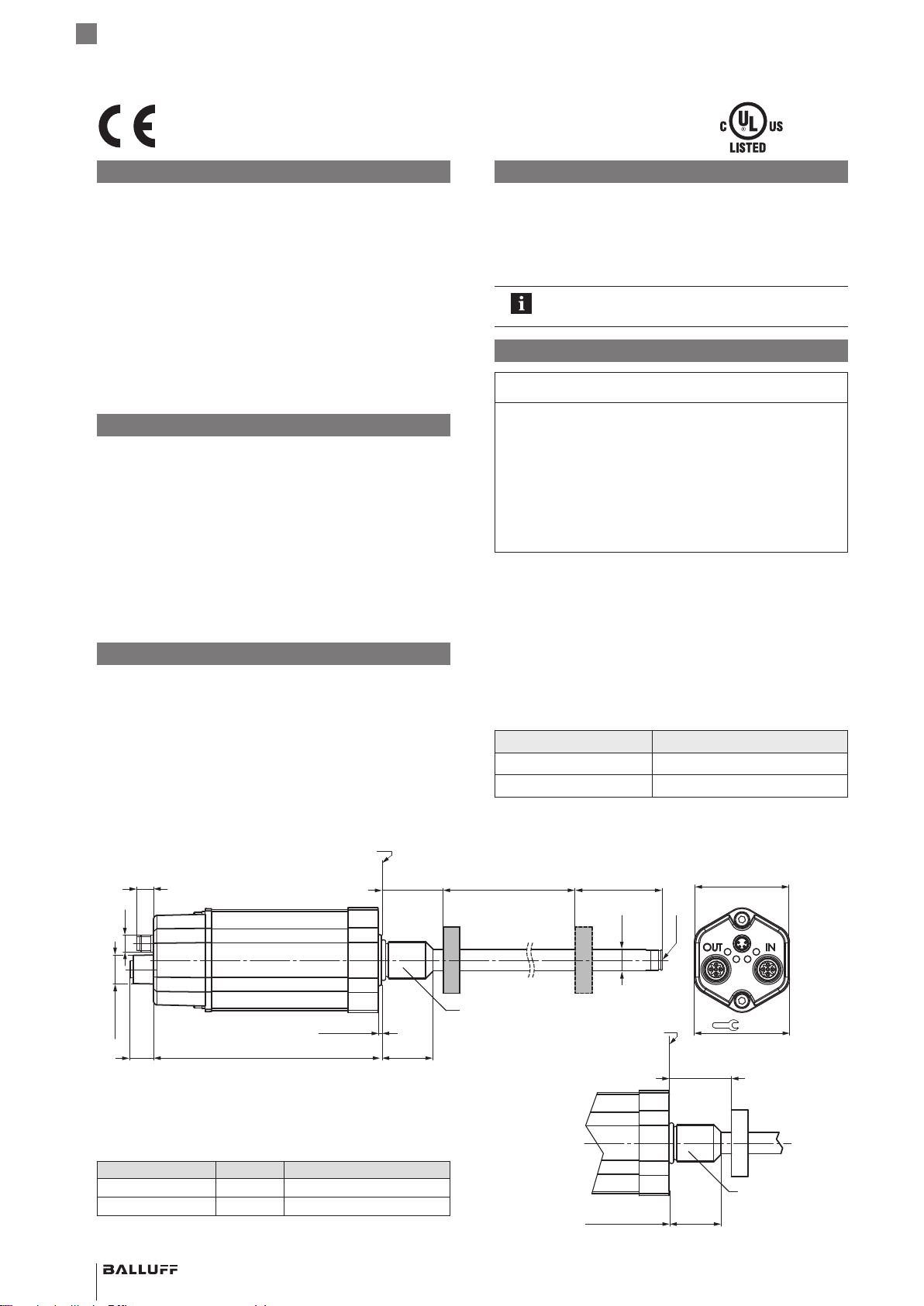

Dimensions and function
The transducer contains the waveguide which is protected
by an outer stainless steel tube (rod). A magnet is moved
along the waveguide. This magnet is connected to the
system part whose position is to be determined.
The descriptions of the LED displays can be
found in the comprehensive user’s guide.
Installation
NOTICE!
Interference in function
Improper installation can compromise the function of the
transducer and result in increased wear.
►The mounting surface of the transducer must make
full contact with the supporting surface.
►The bore must be perfectly sealed (O-ring/flat seal).
Screw the transducer thread into the mounting hole
(max.torque 100 Nm).
For horizontal assembly with nominal lengths > 500 mm,
support the rod and tighten it at the end if necessary (only
possible with a diameter of 10.2mm).
If installed in a hydraulic cylinder, the magnet should not
make contact with the rod. Minimum bore diameter in the
support piston:
Rod diameter Bore diameter
10.2mm At least 13mm
8mm At least 11mm
english
The CE Mark verifies that our products
meet the requirements of the current
EMC Directive.
File no.
E227256
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Transducer — Rod Style
46
45.2
60
11.5
8
109
0.5 Ø 25
25
ØD1
(2x)M12 M8
G
109 25
Damping zone
Magnet
Mounting surface
Thread size
B: M18×1.5
Z: 3/4"-16UNF
2)
1)
Nominal length =
Measuring range
1) Unusable area
2) Not included in scope of delivery
Version D1 G
...-A/B/Y/Z-... 10.2 mm Thread M4x4/6deep
...-A8/B8/Y8/Z8-... 8 mm No thread
Mounting surface
Thread size
A: M18x1.5
Y: 3/4"-16UNF
1)
...-B/Z...
1)
B: 30-1 mm
Z: 2"-0.04"
A: 30-1 mm
Y: 2"-0.04"
...-A/Y...

www.balluff.com 2
No. 910169 EN ∙ L16; Subject to modification. Replaces F14.
english
Startup
DANGER
Uncontrolled system movement
When starting up, if the position measuring system is part
of a closed loop system whose parameters have not yet
been set, the system may perform uncontrolled
movements. This could result in personal injury and
equipment damage.
►Persons must keep away from the system’s
hazardous zones.
►Startup must be performed only by trained technical
personnel.
►Observe the safety instructions of the equipment or
system manufacturer.
1. Check connections for tightness and correct polarity.
Replace damaged connections.
2. Turn on the system.
3. Check measured values (especially after replacing the
transducer or after repair by the manufacturer).
Recalibrate the transducer, if necessary.
The calibration procedure is described in the
comprehensive user’s guide.
Operating notes
– Check the function of the transducer and all associated
components on a regular basis.
– Take the position measuring system out of operation
whenever there is a malfunction.
– Secure the system against unauthorized use.
Shielding and cable routing
Defined ground!
The transducer and the control cabinet must be
at the same ground potential.
Shielding
To ensure electromagnetic compatibility (EMC), observe
the following:
– Connect the transducer and controller using a shielded
cable.
Shielding: Copper filament braided, at least 85%
coverage.
– Connector version: Shield is internally connected to
connector housing.
Magnetic fields
The position measuring system is a magnetostrictive
system. It is important to maintain adequate distance
between the transducer cylinder and strong, external
magnetic fields.
Cable routing
Do not route the cable between the transducer, controller,
and power supply near high voltage cables (inductive stray
noise is possible). The cable must be routed tension-free.
Cable length
The maximum cable length when using CAT5e cables is
100m3).
3) Prerequisite: Construction, shielding and routing preclude the effect of
any external noise fields.
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Transducer — Rod Style
Electrical connection
Power
31
44
1
22
31
42 3
Pin assignment of connector (view of connector pins of transducer)
Pin Cable color Signal
1 BN brown 10…30 V
2 WH white Not used1)
3 BU blue 0V GND2)
4 BK black Not used1)
BUS IN/OUT (data)
Pin Cable color Signal
1 YE yellow TX+
2 WH white RX+
1) Unassigned leads can be connected to GND on the controller side but not to
the shield.
2) Reference potential for supply voltage and EMC-GND.
3 OG orange TX−
4 BU blue RX−
Power
(pin)
Bus OUT
(socket)
Bus IN
(socket)

1
Utilisation conforme aux prescriptions
Couplé à une commande de machine (p. ex. API), le
capteur de déplacement constitue un système de mesure
de déplacement. Il est monté dans une machine ou une
installation et est destiné aux applications dans le domaine
industriel. Son bon fonctionnement, conformément aux
indications figurant dans les caractéristiques techniques,
n’est garanti qu’avec les accessoires d’origine de Balluff,
l’utilisation d’autres composants entraîne la nullité de la
garantie.
Tout démontage du capteur de déplacement ou toute
utilisation inappropriée est interdit et entraîne l’annulation
de la garantie et de la responsabilité du fabricant.
Généralités sur la sécurité
L’installation et la mise en service ne doivent être
effectuées que par un personnel qualifié.
Il est de la responsabilité de l’exploitant de veiller à ce
que les dispositions locales concernant la sécurité soient
respectées. L’exploitant doit en particulier prendre les
mesures nécessaires pour éviter tout danger pour les
personnes et le matériel en cas de dysfonctionnement du
système de mesure de déplacement.
En cas de dysfonctionnement et de pannes du capteur de
déplacement, celui-ci doit être mis hors service et protégé
contre toute utilisation non autorisée.
Téléchargement d’autres notices d’utilisation
Une notice d’utilisation détaillée et des instructions
concernant la configuration sont disponibles sur le site
internet www.balluff.com ou sur demande par courriel à
[email protected].
Dimensions et fonction
Le capteur de déplacement abrite le guide d’ondes, qui
est protégé par un tube en acier inoxydable. Un capteur
de position se déplace le long du guide d’ondes. Le
capteur de position est relié à l’élément de l’installation
dont la position doit être déterminée.
Les affichages à LED sont décrits en détail dans
la notice d’utilisation.
Montage
ATTENTION
Limitations de fonctionnement
Un montage incorrect peut limiter le bon fonctionnement
du capteur de déplacement et entraîner une usure
prématurée.
►La surface d’appui du capteur de déplacement doit
parfaitement couvrir la surface de réception.
►Le perçage doit être parfaitement étanche (joint
torique/plat).
Visser le capteur de déplacement avec le filetage de
fixation dans le trou de vissage (couple de serrage
100Nm).
En cas de montage horizontal avec des longueurs
nominales >500mm, la tige doit être soutenue et, le cas
échéant, vissée à l’extrémité (uniquement possible pour
Ø10,2mm).
En cas de montage dans un vérin hydraulique, le capteur
de position ne doit pas frotter contre la tige. Diamètre de
perçage minimal dans le piston de réception:
Diamètre de tige Diamètre de perçage
10,2mm Minimum 13mm
8mm Minimum 11mm
français
Avec le symbole CE, nous certifions
que nos produits répondent aux
exigences de la directive CEM actuelle.
Dossier N°
E227256
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Capteur de déplacement — Forme à tige
46
45.2
60
11.5
8
109
0.5 Ø 25
25
ØD1
(2x)M12 M8
G
109 25
Zone d’amortissement
Capteur de position
Surface d’appui
Dimension du filetage
B: M18×1.5
Z: 3/4"-16UNF
2)
Longueur nom. =
Plage de mesure
1) Plage non exploitable
2) Non compris dans le matériel livré
Version D1 G
...-A/B/Y/Z-... 10,2 mm Filetage M4x4/
6de profondeur
...-A8/B8/Y8/Z8-... 8 mm Sans filetage
Surface
d’appui
Dimension du filetage
A: M18x1.5
Y: 3/4"-16UNF
1)
1)
...-A/Y...
...-B/Z...
1)
B: 30-1 mm
Z: 2"-0.04"
A: 30-1 mm
Y: 2"-0.04"

www.balluff.com 2
N°910169 FR ∙ L16; sous réserve de modifications. Remplace F14.
français
Mise en service
DANGER
Mouvements incontrôlés du système
Lors de la mise en service et lorsque le système de
mesure de déplacement fait partie intégrante d’un
système de régulation dont les paramètres n’ont pas
encore été réglés, des mouvements incontrôlés peuvent
survenir. De tels mouvements sont susceptibles de
causer des dommages corporels et matériels.
►Les personnes doivent se tenir à l’écart de la zone
de danger de l’installation.
►La mise en service ne doit être effectuée que par un
personnel qualifié.
►Les consignes de sécurité de l’installation ou du
fabricant doivent être respectées.
1. Vérifier la fixation et la polarité des raccordements.
Remplacer les raccordements endommagés.
2. Mettre en marche le système.
3. Vérifier les valeurs (en particulier après remplacement
du capteur de déplacement ou réparation par le
fabricant). Le cas échéant, procéder à un nouveau
réglage du capteur de déplacement.
La procédure de réglage est décrite dans la
notice d’utilisation détaillée.
Conseils d’utilisation
– Contrôler régulièrement les fonctions du capteur de
déplacement et de tous ses composants.
– En cas de dysfonctionnement, mettre le système hors
service.
– Protéger le système de toute utilisation non autorisée.
Blindage et pose des câbles
Mise à la terre définie !
Le capteur de déplacement et l’armoire
électrique doivent être reliés au même potentiel
de mise à la terre.
Blindage
Pour garantir la compatibilité électromagnétique (CEM), les
consignes suivantes doivent être respectées:
– Le capteur de déplacement et la commande doivent
être reliés par un câble blindé: tresse de fils de cuivre,
couverture minimum85%.
– Modèle de connecteur: relier à plat le blindage du
connecteur au boîtier de connecteur.
Champs magnétiques
Le système de mesure de déplacement est un système
magnétostrictif. Veiller à ce que le capteur de déplacement
et le vérin de réception se trouvent à une distance
suffisante de champs magnétiques externes de forte
intensité.
Pose des câbles
Ne pas poser le câble reliant le capteur de déplacement, la
commande et l’alimentation à proximité d’un câble haute
tension (possibilités de perturbations inductives). Ne poser
le câble que lorsque celui-ci est déchargé de toute tension.
Longueur de câble
La longueur maximale pour un câble CAT5e est de
100m3).
3) Condition préalable : la structure, le blindage et le câblage excluent toute
influence de champs perturbateurs externes.
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Capteur de déplacement — Forme à tige
Raccordement électrique
Alimentation (Power)
31
44
1
22
31
42 3
Affectation des broches du connecteur (vue de dessus sur le connecteur
du capteur de déplacement)
Broche Couleur de câble Signal
1 BN marron 10…30 V
2 WH blanc Non utilisé1)
3 BU bleu 0V GND2)
4 BK noir Non utilisé1)
BUS IN/OUT (données)
Broche Couleur de câble Signal
1 YE jaune TX+
2 WH blanc RX+
1) Les conducteurs non utilisés peuvent être reliés coté commande à la masse
GND, mais pas au blindage.
2) Potentiel de référence pour tension d’alimentation et GND CEM.
3 OG orange TX−
4 BU bleu RX−
Power
(broche)
Bus OUT
(douille)
Bus IN
(douille)

1
Uso conforme
Il trasduttore di posizione Micropulse costituisce insieme a
un comando macchina (per es.PLC) un sistema di misura
della corsa. Per poter essere utilizzato, il trasductore deve
essere montato su una macchina o su un impianto ed è
destinato all’impiego in ambiente industriale. Il
funzionamento corretto secondo le indicazioni dei dati
tecnici è garantito soltanto con accessori originali Balluff,
l’uso di altri componenti comporta l’esclusione della
responsabilità.
L’apertura o l’uso improprio del trasduttore di posizione
non sono consentiti e determinano la decadenza di
qualsiasi garanzia o responsabilità da parte della casa
produttrice.
Informazioni di sicurezza
L’installazione e la messa in funzione sono consentite
soltanto da parte di personale specializzato addestrato.
Il gestore ha la responsabilità di far rispettare le norme di
sicurezza vigenti localmente. In particolare il gestore deve
adottare provvedimenti tali da poter escludere qualsiasi
rischio per persone e cose in caso di difetti del sistema di
misura della corsa.
In caso di difetti e guasti non eliminabili del trasduttore di
posizione questo deve essere disattivato e protetto contro
l’uso non autorizzato.
Download di ulteriori istruzioni
Per il manuale d’uso dettagliato e le istruzioni per la
configurazione consultare in Internet l’indirizzo
www.balluff.com o inviare un’e-mail a
[email protected].
Dimensioni e funzionamento
Nel trasduttore di posizione si trova la guida d’onda,
protetta da un tubo in acciaio inox. Lungo la guida d’onda
viene spostato un datore di posizione. Questo datore di
posizione è collegato al componente dell’impianto del
quale deve essere determinata la posizione.
Le descrizioni dei display LED sono riportate nel
manuale d’uso dettagliato.
Montaggio
ATTENZIONE
Anomalie funzionali
Il montaggio non corretto può ostacolare il
funzionamento del trasduttore di posizione e provocare
una maggiore usura.
►La superficie di appoggio del trasduttore di posizione
deve poggiare completamente sulla superficie di
alloggiamento.
►Il foro deve essere perfettamente chiuso a tenuta
(O-ring/guarnizione piatta).
Avvitare il trasduttore di posizione con la filettatura di
fissaggio nel foro di avvitamento (coppia max. 100 Nm).
Per un montaggio orizzontale con lunghezze nominali
>500 mm, la barra va sostenuta ed eventualmente
avvitata all’estremità (possibile solo per Ø 10,2 mm)
Durante il montaggio nel cilindro idraulico il datore di
posizione non deve sfregare contro la barra. Diametro
minimo del foro nel pistone di alloggiamento:
Diametro della barra Diametro del foro
10,2mm almeno 13mm
8mm almeno 11mm
italiano
Il marchio CE è la conferma che i nostri
prodotti sono conformi ai requisiti
dell'attuale Direttiva EMC.
File No.
E227256
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Trasduttore di posizione — versione a barra
46
45.2
60
11.5
8
109
0.5 Ø 25
25
ØD1
(2x)M12 M8
G
109 25
Zona di smorzamento
Datore di posizione
Superficie di appoggio
Dimensione filettatura
B: M18×1.5
Z: 3/4"-16UNF
2)
1)
Lunghezza nom. =
Campo di misura
1) Campo non utilizzabile
2) Non compreso nella fornitura
Versione D1 G
...-A/B/Y/Z-... 10,2 mm Filettatura M4x4/6prof.
...-A8/B8/Y8/Z8-... 8 mm Senza filettatura
Superficie di
appoggio
Dimensione filettatura
A: M18x1.5
Y: 3/4"-16UNF
1)
...-B/Z...
1)
B: 30-1 mm
Z: 2"-0.04"
A: 30-1 mm
Y: 2"-0.04"
...-A/Y...

www.balluff.com 2
N. 910169 IT ∙ L16; con riserva di apportare modifiche. Sostituisce F14.
italiano
Messa in funzione
PERICOLO
Movimenti incontrollati del sistema
Durante la messa in funzione e se il dispositivo di misura
della corsa fa parte di un sistema di regolazione i cui
parametri non sono ancora stati impostati, il sistema può
eseguire movimenti incontrollati. Ciò potrebbe causare
pericolo per le persone e danni materiali.
►Le persone devono stare lontane dalle aree
pericolose dell’impianto.
►La messa in funzione deve essere effettuata soltanto
da personale specializzato e addestrato.
►Rispettare le avvertenze di sicurezza del produttore
dell’impianto o del sistema.
1. Controllare che i collegamenti siano fissati saldamente
e che la loro polarità sia corretta. Sostituire i
collegamenti danneggiati.
2. Attivare il sistema.
3. Controllare i valori misurati (in particolare dopo la
sostituzione del trasduttore di posizione o la riparazione
da parte della casa produttrice). Eventualmente
regolare nuovamente il trasduttore di posizione.
La procedura di regolazione è descritta nel
manuale d’uso dettagliato.
Avvertenze per il funzionamento
– Controllare periodicamente il funzionamento del
sistema di e di tutti i componenti ad esso collegati.
– In caso di anomalie di funzionamento disattivare il
sistema di misura della corsa.
– Proteggere l’impianto da un uso non autorizzato.
Schermatura e posa dei cavi
Messa a terra definita!
Il trasduttore di posizione e l’armadio elettrico
devono trovarsi sullo stesso potenziale di terra.
Schermatura
Per garantire la compatibilità elettromagnetica (CEM) è
necessario rispettare le seguenti avvertenze:
– Collegare il trasduttore di posizione e l’unità di controllo
con un cavo schermato.
Schermatura: maglia di singoli fili di rame, copertura
almeno85%.
– Esecuzione del connettore: collegare la schermatura
nel connettore con il corpo del connettore sull’intera
superficie.
Campi magnetici
Il sistema di misura della corsa è un sistema
magnetostrittivo. Mantenere una distanza sufficiente del
trasduttore di posizione e del cilindro sul quale è montato
dai campi magnetici esterni intensi.
Posa dei cavi
Non posare i cavi fra il trasduttore di posizione, il comando
e l’alimentazione elettrica in prossimità di linee ad alta
tensione (sono possibili interferenze induttive). Posare il
cavo senza tensione.
Lunghezza dei cavi
Se si utilizzano cavi CAT5e la lunghezza massima dei cavi
è di 100m3).
3) Premessa: la struttura, la schermatura e la posa devono essere tali da
impedire l’influenza di campi di disturbo esterni.
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Trasduttore di posizione — versione a barra
Collegamento elettrico
Alimentazione (Power)
31
44
1
22
31
42 3
Piedinatura del connettore (vista in pianta del connettore sul trasduttore di
posizione)
Pin Colore cavo Segnale
1 BN marrone 10…30 V
2 WH bianco non utilizzato1)
3 BU blu 0V GND2)
4 BK nero non utilizzato1)
BUS IN/OUT (dati)
Pin Colore cavo Segnale
1 YE giallo TX+
2 WH bianco RX+
1) I fili non utilizzati possono essere collegati con GND lato controllo, ma non
con la schermatura.
2) Potenziale di riferimento per tensione di alimentazione e CEM-GND.
3 OG arancione TX−
4 BU blu RX−
Power
(spina)
Bus OUT
(presa)
Bus IN
(presa)

1
Uso debido
El transductor de desplazamiento forma un sistema de
medición de desplazamiento junto con un control de
máquina (por ejemplo, PLC). Para utilizarlo, se monta en
una máquina o instalación y está previsto para el uso en la
industria.El funcionamiento óptimo según las indicaciones
que figuran en los datos técnicos sólo se garantiza con
accesorios originales de Balluff; el uso de otros
componentes provoca la exoneración de responsabilidad.
No se permite la apertura del transductor de
desplazamiento o un uso indebido. Ambas infracciones
provocan la pérdida de los derechos de garantía y de
exigencia de responsabilidades ante el fabricante.
Generalidades sobre la seguridad
La instalación y la puesta en servicio sólo se permiten
a personal técnico cualificado.
El explotador es responsable de respetar las normas de
seguridad locales vigentes. En particular, el explotador
debe adoptar medidas destinadas a evitar peligros para
las personas y daños materiales si se produce algún
defecto en el sistema de medición de desplazamiento.
En caso de defectos y fallos no reparables en el
transductor de desplazamiento, éste se debe poner fuera
de servicio e impedir cualquier uso no autorizado.
Descarga de otros manuales
Obtendrá un manual de instrucciones detallado y
el manual de configuración en la página de Internet
www.balluff.com o por correo electrónico escribiendo a
[email protected].
Dimensiones y funcionamiento
En el transductor de desplazamiento se encuentra el
guíaondas, protegido mediante un tubo de acero
inoxidable. A lo largo del guíaondas se mueve un sensor
de posición. Este sensor de posición está unido con el
componente de la instalación cuya posición se desea
determinar.
Las descripciones de los indicadores LED se
pueden consultar en el manual de instrucciones
detallado.
Montaje
ATENCIÓN
Merma del funcionamiento
Un montaje indebido puede mermar el funcionamiento del
transductor de desplazamiento y causar un mayor desgaste.
►La superficie de contacto del transductor de
desplazamiento debe coincidir completamente con
la superficie de alojamiento.
►El orificio debe estar perfectamente hermetizado
(junta tórica/junta plana).
Enrosque el transductor de desplazamiento con la rosca
de fijación en el agujero roscado (par máx. 100 Nm).
En caso de montaje horizontal con longitudes nominales
> 500mm, la varilla debe apoyarse y, dado el caso,
atornillarse en el extremo (solo posible con Ø10,2mm).
En el montaje en un cilindro hidráulico, el sensor de
posición no debe rozar la varilla. Diámetro mínimo del
orificio en el pistón de alojamiento:
Diámetro de la varilla Diámetro de orificio
10,2mm mínimo 13mm
8mm mínimo 11mm
español
Con el marcado CE confirmamos que nuestros
productos cumplen con los requerimientos
dela directiva CEM actual.
File No.
E227256

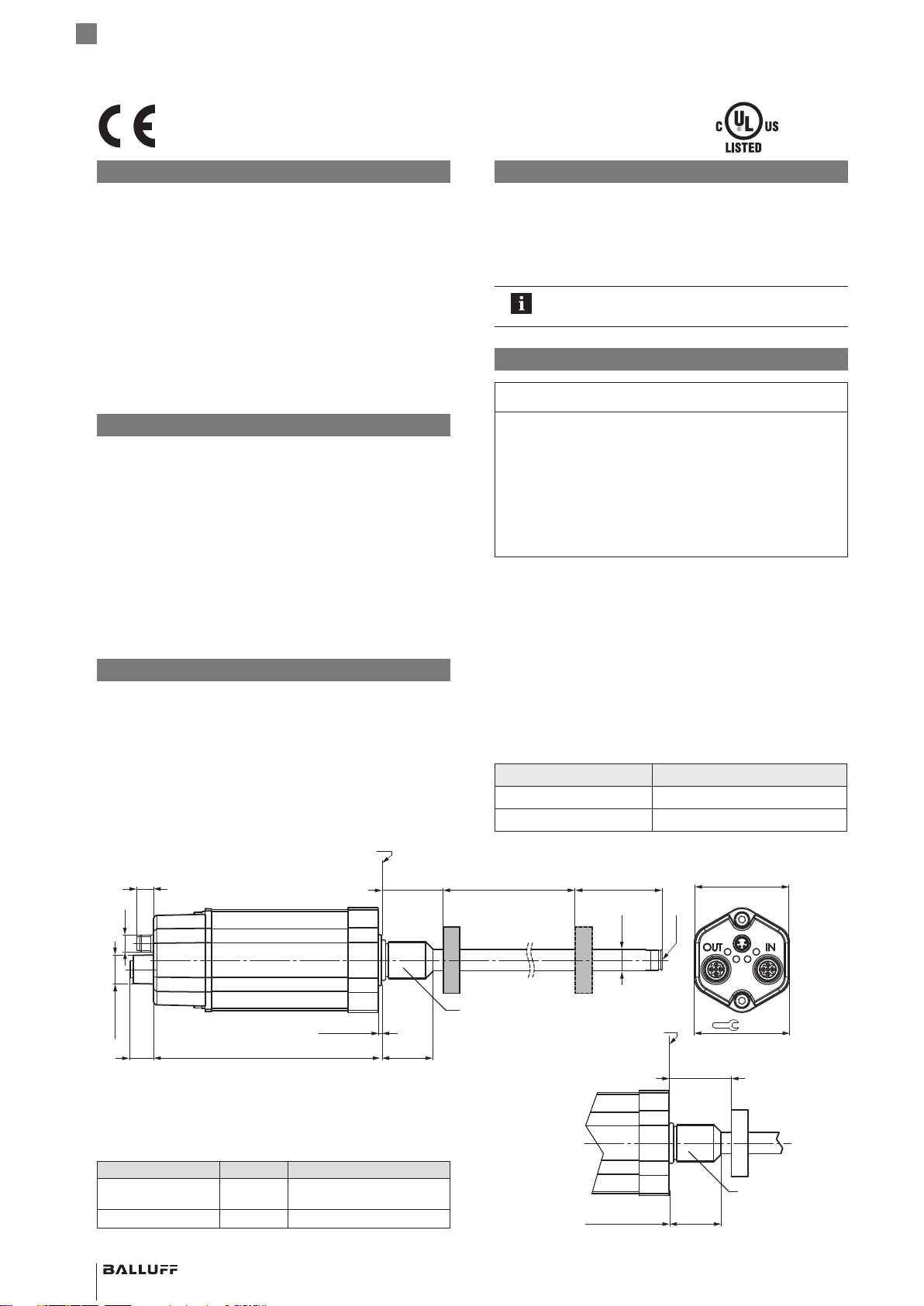

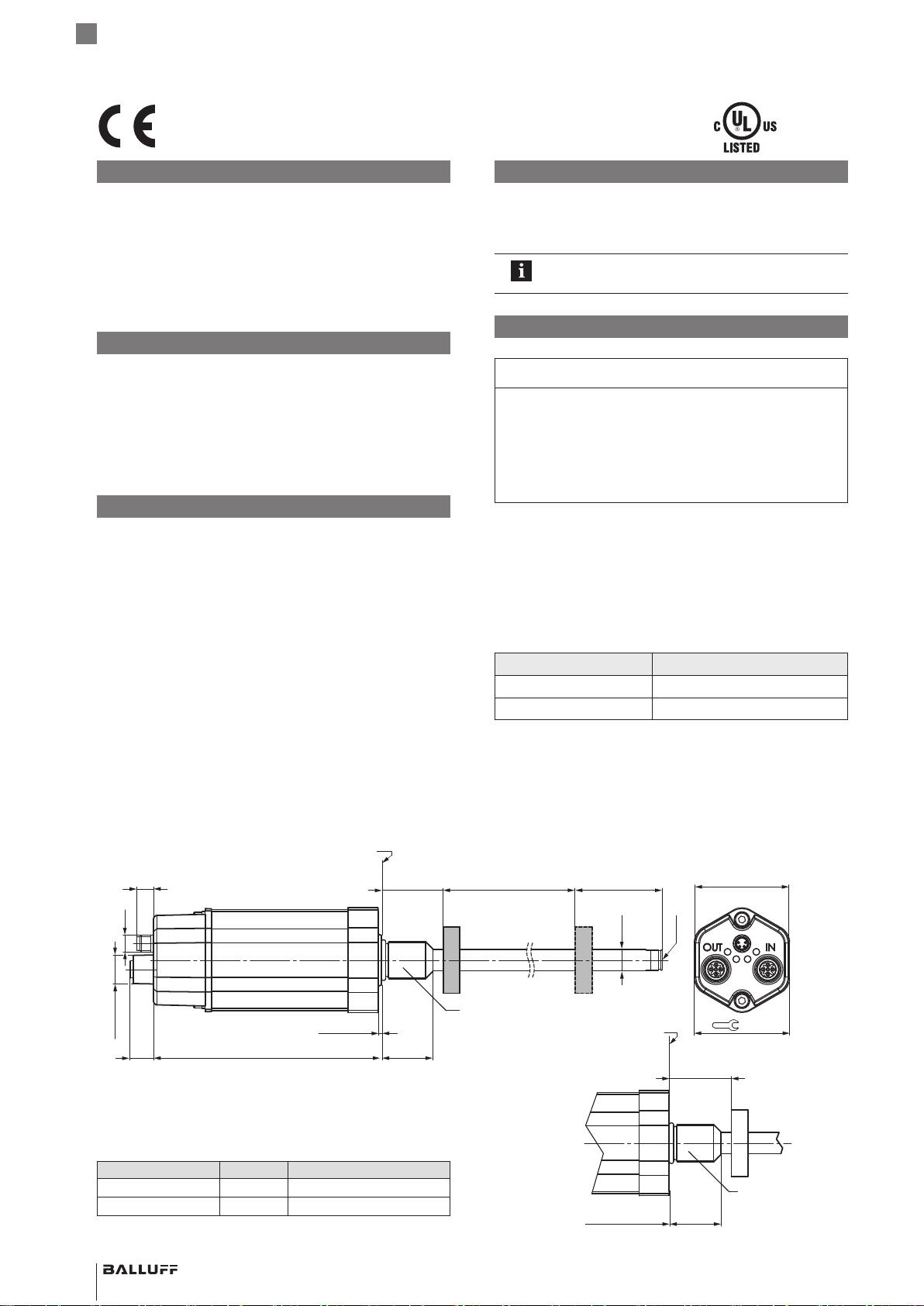

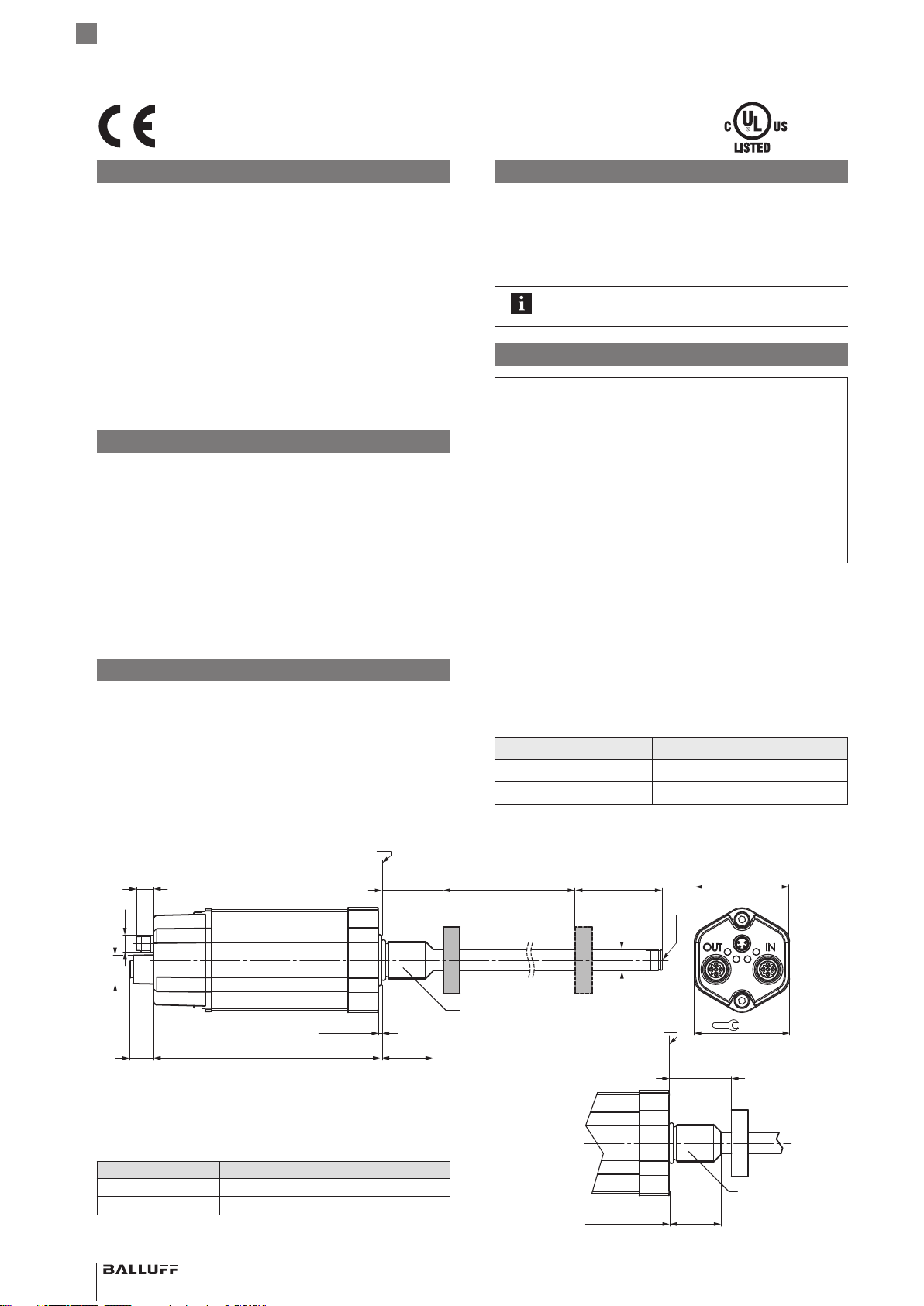

BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Transductor de desplazamiento — forma constructiva de varilla
46
45.2
60
11.5
8
109
0.5 Ø 25
25
ØD1
(2x)M12 M8
G
109 25
Zona de amortiguación
Sensor de posición
Superficie de contacto
Tamaño de rosca
B: M18×1.5
Z: 3/4"-16UNF
2)
Longitud nominal =
Zona medible
1) Zona no aprovechable
2) No se incluye en el suministro
Versión D1 G
...-A/B/Y/Z-... 10,2 mm Rosca M4x4/
6de profundidad
...-A8/B8/Y8/Z8-... 8 mm Sin rosca
Superficie de
contacto
Tamaño de rosca
A: M18x1.5
Y: 3/4"-16UNF
1)
1)
...-B/Z...
1)
B: 30-1 mm
Z: 2"-0.04"
A: 30-1 mm
Y: 2"-0.04"
...-A/Y...

www.balluff.com 2
N.° 910169 ES ∙ L16; reservado el derecho a modificaciones. Sustituye F14.
español
Puesta en servicio
PELIGRO
Movimientos incontrolados del sistema
El sistema puede realizar movimientos incontrolados
durante la puesta en servicio y si el dispositivo de
medición de desplazamiento forma parte de un sistema
de regulación cuyos parámetros todavía no se han
configurado. Con ello se puede poner en peligro a las
personas y causar daños materiales.
►Las personas se deben mantener alejadas de las
zonas de peligro de la instalación.
►Puesta en servicio sólo por personal técnico
cualificado.
►Tenga en cuenta las indicaciones de seguridad del
fabricante de la instalación o sistema.
1. Compruebe que las conexiones estén asentadas
firmemente y tengan la polaridad correcta. Sustituya
las conexiones dañadas.
2. Conecte el sistema.
3. Compruebe los valores de medición (sobre todo
después de sustituir el transductor de desplazamiento
o de repararlo el fabricante). Dado elcaso necesario,
reajuste el transductor de desplazamiento.
El procedimiento de ajuste está descrito en el
manual de instrucciones detallado.
Indicaciones sobre el servicio
– Compruebe periódicamente el funcionamiento del
sistema de medición de desplazamiento y todos los
componentes relacionados.
– Si se producen fallos de funcionamiento, ponga fuera
de servicio el sistema de medición de desplazamiento.
– Asegure la instalación contra cualquier uso no autorizado.
Blindaje y tendido de cables
Puesta a tierra definida
El transductor de desplazamiento y el armario
eléctrico deben estar a idéntico potencial de
puesta a tierra.
Blindaje
Para garantizar la compatibilidad electromagnética (CEM),
se deben tener en cuenta las siguientes indicaciones:
– Conecte el transductor de desplazamiento y el control
con un cable blindado.
Blindaje: malla de hilos individuales de cobre, cobertura
mínima del85%.
– Ejecución de conector: conecte superficialmente el
blindaje en el conector con la carcasa del mismo.
Campos magnéticos
El sistema de medición de desplazamiento es un sistema
magnetostrictivo. Preste atención a que exista suficiente
distancia entre el transductor de desplazamiento y el
cilindro de alojamiento y campos magnéticos externos
intensos.
Tendido de cables
No tienda los cables entre el transductor de
desplazamiento, el control y la alimentación de corriente
cerca de líneas de alta tensión (posibilidad de
perturbaciones inductivas). Tienda los cables descargados
de tracción.
Longitud de cable
Si se utilizan cables CAT5e, la máxima longitud de cable
es de 100m3).
3) Requisito: no deben intervenir campos parasitarios externos a
consecuencia del montaje, blindaje y tendido.
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
Transductor de desplazamiento — forma constructiva de varilla
Conexión eléctrica
Alimentación (Power)
31
44
1
22
31
42 3
Asignación de pines del conector (vista desde arriba del conector en el
transductor de desplazamiento)
Pin Color del cable Señal
1 BN marrón 10…30 V
2 WH blanco no utilizado1)
3 BU azul 0V GND2)
4 BK negro no utilizado1)
BUS IN/OUT (datos)
Pin Color del cable Señal
1 YE amarillo TX+
2 WH blanco RX+
1) Los conductores no utilizados se pueden conectar en el lado del control con
GND, pero no con el blindaje.
2) Potencial de referencia para la tensión de alimentación y CEM-GND.
3 OG naranja TX−
4 BU azul RX−
Power
(clavija)
Bus OUT
(hembrilla)
Bus IN
(hembrilla)

1
使用规定
外置式位感器与设备控制器（例如PLC）组成使用规定一
套行程测量系统。使用时需将其安装至机器或设备，适于
在工业环境中使用。依据技术资料的说明，我们仅对使用
Balluff 原装配件的情况下提供质量保证，若使用任何其他
的零部件都可能会使质量保证失效。
绝不允许私自打开或不按规定使用位移传感器，否则将会
失去制造商所提供的质量保证并影响到产品的可靠性。
安全概述
设备的安装和设置仅允许由已受过培训的专业人员进行。
使用者有责任遵守当地实行的安全规定。特别在位移测量
系统出现故障的情况下，使用者必须采取必要措施，防止
出现人员伤害和财产损失。
在位移传感器出现损坏或不可修复的故障情况下，必须立
即停止运行，并防止擅自使用。
下载详细说明书
请登录我们公司网站 www.balluff.com 获取详细的操作
说明书和配置说明书，或通过电子邮件向我们索取。邮箱
地址为 [email protected]。
尺寸与功能
波导管位于位移传感器中，外面套有不锈钢管，起 保护作
用。定位磁块沿波导管运动。位置指示器连在装置 组件
上，必须确定好装置组件的位置。
关于 LED 显示的说明请参见详细的操作说明
书。
安装
注意
功能故障
错误的安装将会导致位移传感器的功能受到影响，并可
能加大设备损坏。
►位移传感器的装置表面必须完全置于传感接收器的
平面上。
►钻孔必须完全密封（环形/平面密封）。
使用固定螺丝将位移传感器拧入旋入孔（最大扭力矩
100 Nm）。
水平安装额定长度 > 500 mm 时，给杆提供支撑，必要时
在尾端旋紧（仅在直径为 Ø 10.2 mm 时）。
当装入液压气缸时，位置指示器不得在杆上滑动。吸液瓶
中最小孔径：
杆径为 孔径
10.2 mm 至少 13 mm
8 mm 至少 11 mm
中文
此 CE 标志证明，我方产品符合当前 EMV 指
令的要求。
文件编号
E227256
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
位移传感器 – 杆状结构
46
45.2
60
11.5
8
109
0.5 Ø 25
25
ØD1
(2x)M12 M8
G
109 25
缓冲区
位置指示器
额定长度 =
测量范围
设备平面
螺纹尺寸
B: M18×1.5
Z: 3/4"-16UNF
1) 2)
1)
B: 30-1 mm
Z: 2"-0.04"
1) 无效区
2) 不包含在供货范围之内
规格 D1 G
...-A/B/Y/Z-... 10.2 mm 螺纹 M4x4/6 深度
...-A8/B8/Y8/Z8-... 8 mm 无螺纹
设备平面
螺纹尺寸
A: M18x1.5
Y: 3/4"-16UNF
...-B/Z...
1)
A: 30-1 mm
Y: 2"-0.04"
...-A/Y...

www.balluff.com 2
编号 910169 ZH ∙ L16；保留变更。 替代 F14。
中文
调试运行
危险
系统运动不受控制
在调试运行过程中，如果位置测量系统为控制系统的一
部分，而控制系统的参数还未设置，那么可能导致本系
统运动不受控制。从而可能造成人员伤害或财产损失。
►因此相关人员必须远离设备的危险区域。
►仅允许由已受培训的专业人员进行设备的调试运
行。
►请务必遵守设备或系统制造商的安全说明。
1. 检查固定插座上的接口和电极正确。更换破损接口。
2. 接通系统。
3. 检查测量值（特别是在由制造商更换位移传感器或维
修之后）。如若可能仍需重新设置位移传感器。
相关设置方法在操作说明书中加以详述。
运行说明
– 请定期检验位移传感器及所有连接元件的功能。
– 位移测量系统如出现功能故障请立即停止运行。
– 防止未经授权使用本设备。
屏蔽与布线
接地的定义！
位移传感器和配电柜接地必须处于等电势。
屏蔽
为确保电磁兼容性（EMC）请务必遵守下列说明：
–位移传感器与控制器采用电磁屏蔽电缆连接。
屏蔽：单根铜质金属线制成的编制网，至少覆盖 85 %
的面积。
–插头规格：屏蔽装置从内部与插头外壳连接。
磁场
本位置测量系统为一种磁性测量系统。请务必注意位移传
感器与外部强磁场保持足够的距离。
布线
位移传感器、控制器和电源之间的电缆不允许靠近强电流
导线安装（可能产生寄生干扰）。电缆必须无张力安装。
电缆长度
在使用 CAT5e 电缆时电缆最长可达 100 m3)。
3) 前提条件：结构、屏蔽装置和布线排除外部干扰场的情况下。
BTL7-V50D/E/T-M _ _ _ _ -A/B/Y/Z(8)-C003
位移传感器 – 杆状结构
电子接口
供电（电源）
31
44
1
22
31
42 3
插头的针脚布图（从传感器插头针脚方向看）
针脚 电缆颜色 信号
1BN 棕色 10…30 V
2 WH 白色 未分配 1)
3 BU 蓝色 0 V GND 2)
4 BK 黑色 未分配 1)
总线输入/输出（数据）
针脚 电缆颜色 信号
1YE 黄色 TX+
2 WH 白色 RX+
1) 未分配的芯线可与控制器的 GND 连接，但不允许与屏蔽装置连接。
2) 参考供电电压和 EMC-GND 间的电位。
3 OG 橙色 TX−
4 BU 蓝色 RX−
电源
（插销）
总线输出
（插座）
总线输入
（插座）

.

.

www.balluff.com
910169/L16
Headquarters
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone + 49 7158 173-0
Fax [phone]
[e-mail]
Global Service Center
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone [phone]
Fax [phone]
[email protected]
US Service Center
USA
Balluff Inc.
8125 Holton Drive
Florence, KY 41042
Phone [phone]
Toll-free 1-800-543-8390
Fax [phone]
[email protected]
CN Service Center
China
Balluff (Shanghai) trading Co., ltd.
Room 1006, Pujian Rd. 145.
Shanghai, 200127, P.R. China
Phone [phone]
Fax [phone]
[email protected]
