Balluff BOS R254K-UUI-PR10-S4 User manual

deutsch Betriebsanleitung
english User’s guide
français Notice d’utilisation
italiano Manuale d’uso
polski Instrukcja obsługi
BOS R254K-UUI-PR10-S4
BOS R254K-UUI-RS10-S4
BOS R254K-UUI-RE10-S4

www.balluff.com

BOS R254K-UUI-PR10-S4
BOS R254K-UUI-RS10-S4
BOS R254K-UUI-RE10-S4
Betriebsanleitung
deutsch

www.balluff.com

www.balluff.com 3deutsch
1 Zu dieser Anleitung 4
1.1 Gültigkeit 4
1.2 Mitgeltende Dokumente 4
1.3 Verwendete Symbole und Konventionen 4
1.4 Bedeutung der Warnhinweise 4
1.5 Verwendete Fachbegriffe und Abkürzungen 4
2 Sicherheitshinweise 5
2.1 Bestimmungsgemäße Verwendung 5
2.2 Vernünftigerweise vorhersehbare Fehlanwendung 5
2.3 Allgemeine Sicherheitshinweise 5
3 Lieferumfang, Transport und Lagerung 6
3.1 Lieferumfang 6
3.2 Transport 6
3.3 Lagerbedingungen 6
4 Produktbeschreibung 7
4.1 Funktion 7
4.2 Anzeigeelemente 7
4.3 Bedruckung 7
5 Einbau und Anschluss 8
5.1 Einbau 8
5.2 Elektrischer Anschluss 8
5.3 Schirmung und Kabelverlegung 8
6 Inbetriebnahme und Betrieb 9
6.1 Inbetriebnahme 9
6.2 Betrieb 9
6.3 Hinweise zum Betrieb 9
6.4 Reinigung 9
6.5 Wartung 9
7 IO-Link-Schnittstelle 10
8 Reparatur und Entsorgung 11
8.1 Reparatur 11
8.2 Entsorgung 11
9 Technische Daten 12
9.1 Allgemeine Merkmale 12
9.2 Umgebungsbedingungen 12
9.3 Erfassungsbereich/Messbereich 12
9.4 Elektrische Merkmale 12
9.5 Elektrischer Anschluss 12
9.6 Ausgang/Schnittstelle 12
9.7 Material 13
9.8 Mechanische Merkmale 13
9.9 Diagramme und Anfahrkurven 13
9.10 Zulassungen und Kennzeichnungen 14
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

4deutsch
1.1 Gültigkeit
Diese Anleitung stellt alle benötigten Informationen bereit
zum sicheren Gebrauch des Sensors BOS R254K-… mit
analoger Strom- sowie IO-Link-Schnittstelle.
Sie gilt für folgende Typen:
– BOS R254K-UUI-PR10-S4
Bestellcode: BOS0286
Reflexionslichtschranke
– BOS R254K-UUI-RS10-S4
Bestellcode: BOS0289
Einweglichtschranke – Sender
– BOS R254K-UUI-RE10-S4
Bestellcode: BOS0288
Einweglichtschranke – Empfänger
Lesen Sie diese Anleitung und die mitgeltenden Doku-
mente vollständig, bevor Sie das Produkt installieren und
betreiben.
Originalbetriebsanleitung
Diese Anleitung wurde in Deutsch erstellt. Andere Sprach-
versionen sind Übersetzungen dieser Anleitung.
© Copyright 2020, Balluff GmbH
Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte,
einschließlich der Vervielfältigung, Veröffentlichung, Bear-
beitung und Übersetzung, bleiben vorbehalten.
1.2 Mitgeltende Dokumente
Weitere Informationen zu diesem Produkt finden Sie unter
www.balluff.com auf der Produktseite z.B. in folgenden
Dokumenten:
– Datenblatt
– Konformitätserklärung
– Entsorgung
1.3 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung 1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung 1
2. Handlungsanweisung 2
Zahlen ohne weitere Kennzeichnung sind Dezimalzahlen
(z. B. 23). Hexadezimale Zahlen werden mit vorangestell-
tem 0x dargestellt (z. B. 0x12AB).
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine Hinweise.
1.4 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser Anlei-
tung und die beschriebenen Maßnahmen zur Vermeidung
von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
VORSICHT
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort VORSICHT kennzeichnet eine Gefahr, die zu
leichten oder mittelschweren Verletzungen führen
kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit-
telbar zum Tod oder zu schweren Verletzungen führt.
1.5 Verwendete Fachbegriffe und Abkürzungen
SIO Standard Input Output
1 Zu dieser Anleitung
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

www.balluff.com 5deutsch
2.1 Bestimmungsgemäße Verwendung
Der optoelektronische Sensor BOS bildet zusammen mit
einer Maschinensteuerung (z.B. SPS) ein Erkennungssys-
tem. Es wird zu seiner Verwendung in eine Maschine oder
Anlage eingebaut und ist für den Einsatz im Industriebe-
reich vorgesehen.
Die einwandfreie Funktion gemäß den Angaben in den
technischen Daten wird nur mit geeignetem original Balluff
Zubehör zugesichert, die Verwendung anderer Komponen-
ten bewirkt Haftungsausschluss.
Eine nichtbestimmungsgemäße Verwendung ist nicht
zulässig und führt zum Verlust von Gewährleistungs- und
Haftungsansprüchen gegenüber dem Hersteller.
2.2 Vernünftigerweise vorhersehbare
Fehlanwendung
Das Produkt ist für folgende Anwendungen und Bereiche
nicht bestimmt und darf dort nicht eingesetzt werden:
– in sicherheitsgerichteten Anwendungen, in denen die
Personensicherheit von der Gerätefunktion abhängt
– in explosionsgefährdeten Bereichen
2.3 Allgemeine Sicherheitshinweise
Tätigkeiten wie Einbau, Anschluss und Inbetriebnahme
dürfen nur durch geschulte Fachkräfte erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Produkts keine Gefahren für
Personen und Sachen entstehen können.
Das Produkt darf nicht geöffnet, umgebaut oder verändert
werden. Bei Defekten und nichtbehebbaren Störungen des
Produkts ist dieses außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Um vorübergehende Irritationen der Augen zu vermeiden,
darf nicht direkt in den Lichtstrahl geblickt werden.
2 Sicherheitshinweise
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

6deutsch
3.1 Lieferumfang
– Sensor
– Montageanleitung
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
Empfohlenes Zubehör finden Sie unter
www.balluff.com auf der Produktseite.
3.2 Transport
►Produkt in Originalverpackung bis zum Verwendungs-
ort transportieren.
3.3 Lagerbedingungen
►Produkt in Originalverpackung lagern.
►Umgebungsbedingungen beachten (siehe Umge-
bungsbedingungen auf Seite12).
3 Lieferumfang, Transport und Lagerung
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

www.balluff.com 7deutsch
4.1 Funktion
Dieses Gerät unterstützt Condition-Monitoring-
Funktionen. Für Details siehe Dokument IO-Link-
Konfiguration unter www.balluff.com auf der
Produktseite.
BOS R254K-UUI-PR10-S4
Bei einer Reflexionslichtschranke wird das Sendelicht über
einen Reflektor zum Sensor zurückreflektiert. Die Unterbre-
chung des Lichtstrahls durch ein Objekt führt zum Schalt-
vorgang.
BOS R254K-UUI-RS10-S4
BOS R254K-UUI-RE10-S4
Einweglichtschranken sind Sensoren mit getrennten
Sender- und Empfängereinheiten, die zu beiden
Seiten der Taststrecke gegeneinander ausgerichtet sein
müssen. Wenn ein Objekt den Lichtstrahl unterbricht,
schaltet der Empfänger um, d. h., das Ausgangssignal
ändert sich.
4 Produktbeschreibung
4.2 Anzeigeelemente
LED1 (Betriebszustand und Kommunikation)
Signal Bedeutung
Rot statisch Allgemeiner Fehler
Grün wechselnd mit
LED aus im Verhält-
nis 10:1, 1s Periode
IO-Link-Kommunikation ist aktiv.
Das Gerät ist bereit. Diagnose-
funktionen sind an.
Grün statisch Das Gerät ist bereit.
Tab. 4-1: LED1
LED2 (Indikation/Warnung/Teach/Ping)
Siehe Dokument IO-Link-Konfiguration unter
www.balluff.com auf der Produktseite.
4.3 Bedruckung
1) 2)
3)
1) Bestellcode
2) Seriennummer
3) Typ
Bild 4-2: Bedruckung (Beispiel)

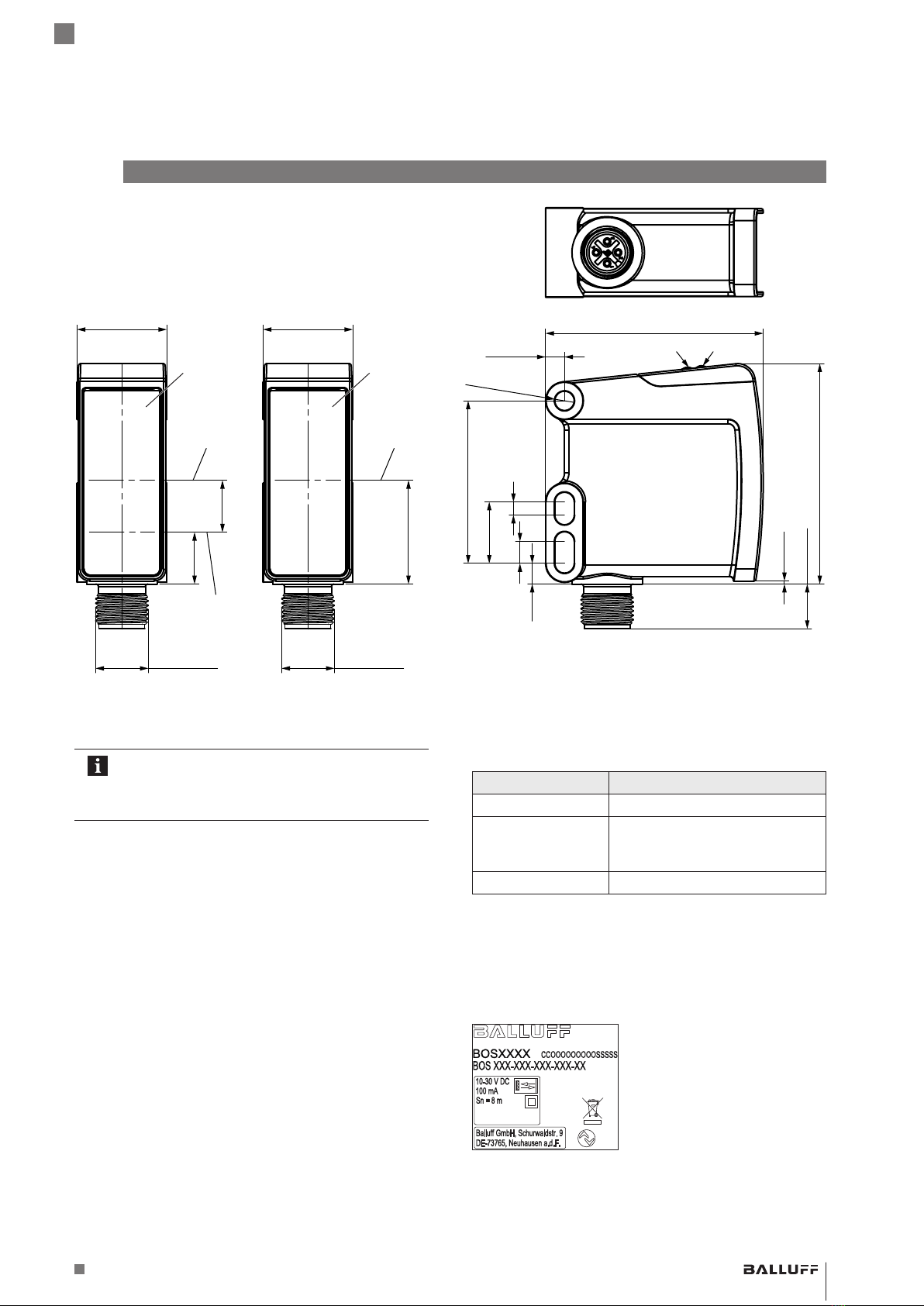

Bild 4-1:
4.30
49.50
Ø 4.40
37
14
3
5
4.70
0.70
10.10
50.20
M12x1
20.40
11.80
11.80
M12x1
20.40
23.60
LED 2 LED 1
Scheibe
BOS R254K-…-PR10-… BOS R254K-…-RS10-…
BOS R254K-…-RE10-…
Scheibe
Optische
Achse
Empfänger Optische Achse
Optische Achse
Sender
Abmessungen, Aufbau und Funktion
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

8deutsch
5.1 Einbau
Abmessungen siehe Bild 4-1 auf Seite7.
VORSICHT
Rotlicht
Beim Blick in den vom Sender ausgehenden Lichtstrahl
ist eine vorübergehende Blendung und Irritation der
Augen möglich.
►Sendeeinheiten so montieren, dass auch während
des Betriebs kein Blick in den Lichtstrahl möglich ist.
Der Sensor kann mit zwei M4 Schrauben befestigt werden.
Steckerabgangsrichtung:
Bild 5-1: Beispielbild bei Verwendung mit gewinkeltem Steckverbin-
der
5 Einbau und Anschluss
5.2 Elektrischer Anschluss
Bild 5-2:
4
3
1
2
Steckerbild (Draufsicht auf M12-Stecker am BOS)
Pin Signal
1 L+ (Betriebsspannung +, SIO10…30V,
IO-Link18…30V)
2 I/Q (Digitaler Eingang / digitaler Ausgang / analo-
ger Ausgang)
3 L− (Betriebsspannung −)
4 C/Q (IO-Link-Kommunikation / digitaler Ausgang
im SIO-Mode)
Tab. 5-1: Pinbelegung
Werkseinstellung
– Modus: SIO-Mode
– Betriebsmodus Objekterkennung: Standard
– PIN2: Schaltausgang Gegentakt (push-pull)
– PIN4: Schaltausgang Gegentakt (push-pull)
Siehe auch Dokument IO-Link-Konfiguration unter
www.balluff.com auf der Produktseite.
5.3 Schirmung und Kabelverlegung
Kabellänge
Für den IO-Link-Betrieb beträgt die maximale Kabellänge
20m.
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

www.balluff.com 9deutsch
6.1 Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn der Sensor Teil eines
Regelsystems ist, dessen Parameter noch nicht
eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
VORSICHT
Rotlicht
Beim Blick in den vom Sender ausgehenden Lichtstrahl
ist eine vorübergehende Blendung und Irritation der
Augen möglich.
►Nicht in den Lichtstrahl blicken!
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter prüfen und ggf.
den Sensor neu ausrichten und einstellen.
Insbesondere nach dem Austausch des Sensors
oder der Reparatur durch den Hersteller die
korrekten Werte prüfen.
6.2 Betrieb
VORSICHT
Rotlicht
Beim Blick in den vom Sender ausgehenden Lichtstrahl
ist eine vorübergehende Blendung und Irritation der
Augen möglich.
►Nicht in den Lichtstrahl blicken!
Zum Betrieb sind keine weiteren Schutzmaßnahmen
erforderlich (freie Gruppe gem. IEC 62471).
6.3 Hinweise zum Betrieb
– Funktion des Sensors und aller damit verbundenen
Komponenten regelmäßig prüfen.
– Bei Funktionsstörungen den Sensor außer Betrieb
nehmen.
– Anlage gegen unbefugte Benutzung sichern.
– Befestigung prüfen und ggf. nachziehen.
6.4 Reinigung
Die Scheibe möglichst frei von Verschmutzung (Staub,
etc.) halten und nicht berühren (Fingerabdrücke).
Verschmutzung entfernen
►Die Scheibe mit einem fusselfreien Tuch und Alkohol
(Ethanol, Isopropanol) abwischen.
6.5 Wartung
Das Produkt ist wartungsfrei.
6 Inbetriebnahme und Betrieb
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

10 deutsch
Das IO-Link-Gerät unterstützt die in diesem Kapitel aufge-
führten Funktionen.
Für weitere Informationen siehe Dokument IO-
Link-Konfiguration unter www.balluff.com auf
der Produktseite.
Primäre Funktionen
– Identifikation (Identification)
– Geräteerkennung (Device Discovery)
– Schaltprofile (Switching Profiles)
(nurBOS R254K-…-PR10/RE10…)
– Transmitter Lebenszeit Information (Transmitter Lifetime
Info) (nurBOS R254K-…-PR10/RS10…)
– Sensor-Betriebsarten (Sensor Operating Modes)
(nurBOS R254K-…-PR10/RE10…)
– Teach-In 100-%-Referenz (Teach-In 100% Reference)
(nurBOS R254K-…-PR10/RE10…)
– Automatische Schaltschwellennachführung (Automatic
Switching Threshold Adaption)
(nurBOS R254K-…-PR10/RE10…)
– Schaltschwellenvoreinstellung (Switching Threshold
Presetting) (nurBOS R254K-…-PR10/RE10…)
– Signalqualität (Signal Quality)
(nurBOS R254K-…-PR10/RE10…)
Sekundäre Funktionen
– Externe Signalausblendung (External Signal Blanking)
(nurBOS R254K-…-PR10/RE10…)
– Signalverzögerung (Signal Delay)
– Signalgeschwindigkeitsüberwachung (Signal Speed
Monitor)
– Schaltzähler (Switching Counter)
– Grundlegende Statistik (Basic Statistics)
– Logische Blöcke (Logic Blocks)
– Betriebsstundenzähler (Operating Hours Counter)
– Betriebsstartzähler (Boot Cycle Counter)
– Spannungs- und Stromüberwachung (Voltage and
Current Monitoring)
– Status extremer Umweltbedingung (Extreme Environ-
ment Status)
– Interne Temperatur (Internal Temperature)
– Neigungsdetektion und Einstellhilfe (Inclination and
Installation Aid)
– Vibrationsdetektion (Vibration)
– Feuchtigkeitsdetektion (Humidity)
– Speichernutzungsüberwachung (Storage Usage
Monitoring)
7 IO-Link-Schnittstelle
Systemfunktionen
– Gerätestatus und detailierter Gerätestatus (Device
Status and detailed Device Status)
– Diagnoseunterdrückung (Diagnosis Suppression)
– Resetbefehle (Reset Commands)
– Variantenkonfiguration (Variant Configuration)
– Pinzuweisung (Pin Assignment)
– Bedeutung der LED-Zustände und Konfiguration (LED
meaning and configuration)
– Prozessdateninformation und -konfiguration (Process
Data Info and Configuration)
– Profilcharakteristik (Profile Characteristic)
– Gerätezugriffssperren (Device Access Locks)
– Parametermanager (Parameter Manager)
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

www.balluff.com 11deutsch
8.1 Reparatur
Reparaturen am Produkt dürfen nur von Balluff durchge-
führt werden.
Sollte das Produkt defekt sein, nehmen Sie Kontakt mit
unserem Service-Center auf.
8.2 Entsorgung
►Befolgen Sie die nationalen Vorschriften zur Entsor-
gung.
Weitere Informationen finden Sie unter
www.balluff.com auf der Produktseite.
8 Reparatur und Entsorgung
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

12 deutsch
Die Angaben sind typische Werte bei 24VDC und Raum-
temperatur.
Der Sensor ist sofort betriebsbereit, die volle Genauigkeit
wird nach der Warmlaufphase erreicht.
Weitere Daten finden Sie unter www.balluff.com
auf der Produktseite.
9.1 Allgemeine Merkmale
Lichtart Rotlicht
Wellenlänge
BOS R254K-…-PR10-… 633nm
BOS R254K-…-RS10-… 623nm
Strahlcharakteristik divergent
Gebrauchskategorie DC13
LED Gruppe nach IEC 62471
(BOS R254K-…-PR/RS10-…)
Freie Gruppe
Referenzgeräte
Referenzreflektor
(fürBOS R254K-…-PR10-…)
BOS R-1
Referenzempfänger
(fürBOS R254K-…-RS10-…)
BOS R254K-
UUI-RE10-S4
Referenzsender
(fürBOS R254K-…-RE10-…)
BOS R254K-
UUI-RS10-S4
9.2 Umgebungsbedingungen
Umgebungstemperatur −10…+70°C
Lagertemperatur −10…+70°C
Schutzart nach IEC60529 (in
verschraubtem Zustand)
IP67, IP69K
Fremdlicht ≤10kLux
9.3 Erfassungsbereich/Messbereich
Reichweite Sn
BOS R254K-…-PR10-… ≤8m
BOS R254K-…-RS10-… ≤20m
BOS R254K-…-RE10-… ≤20m
Reichweite S einstellbar
Temperaturdrift (% von Sn) ≤ 10%
Lichtfleckgröße bei 1m
BOS R254K-…-PR10-… ≤60×60mm
BOS R254K-…-RS10-… ≤30×30mm
BOS R254K-…-RE10-… ≤60×60mm
Lichtfleckgröße bei 5m
BOS R254K-…-RS10-… ≤110×110mm
9.4 Elektrische Merkmale
Betriebsspannung
SIO 10…30VDC
IO-Link 18…30VDC
Bemessungsbetriebsspannung
Ue
24VDC
Bemessungsbetriebsstrom Ie100mA
Leerlaufstrom I0bei Ue≤20mA
Bemessungsisolationsspan-
nung Ui
75VDC
Bereitschaftsverzug tv300ms
Lastkapazität bei Ue≤100nF
Reststrom Ir≤500μA
Restwelligkeit (% von Ue) ≤10%
Schaltfrequenz
Standard mode
Speed mode
1kHz
2kHz
Schutzklasse II
Spannungsfall Udbei Ie≤2,5V
Kurzschlussschutz ja
Vertauschmöglichkeit geschützt ja
Verpolungssicher ja
9.5 Elektrischer Anschluss
Anschluss Stecker M12x1
Anzahl Pins 4
9.6 Ausgang/Schnittstelle
Ausgang Pin4 (umschaltbar) Schaltausgang/IO-Link
Schaltausgang Pin4 Gegentakt
Ein-/Ausgang Pin2 (umschalt-
bar)
Schaltausgang/Analog-
ausgang Strom/digitaler
Eingang
Schaltausgang Pin2 (umschalt-
bar)
PNP/NPN/Gegentakt
Analogausgang Pin2 4…20mA
Schaltfunktion (umschaltbar) Schließer/Öffner
(NO/NC)
Schnittstelle IO-Link
Version 1.1
Baud-Rate COM3 (230,4kBaud)
9 Technische Daten
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

www.balluff.com 13deutsch
9.7 Material
Aktive Fläche PAPACM12
Gehäusematerial PA12
Kontakte vergoldet
9.8 Mechanische Merkmale
Befestigung 2× Schraube M4
Abmessungen (B × H × L) 20,4× 50,2× 49,5mm
9.9 Diagramme und Anfahrkurven
Reichweiten BOS R254K-…-PR10-…
Bild 9-1:
BOS R-44
BOS R-26
BOS R-50
BOS R-9
BOS R-46
BOS R-1
BOS R-11 / R-47
0123456789101112
typ. maximale
Reichweite
Betriebs-
reichweite
(Folie)
Abstand Reflektor [m]
Reichweiten BOS R254K-…-PR10-…
Funktionsreserve über den Abstand
BOS R254K-…-PR10-…
Bild 9-2:
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14
1
10
30
BOS R-1
BOS R-46
BOS R-50
BOS R-26
BOS R-11/R47
BOS R-44
BOS R-9
Betriebsreichweite
typ. max.
Reichweite
Funktionsreserve
(Folie)
Abstand Reflektor [m]
Funktionsreserve über den Abstand
BOS R254K-…-PR10-…
9Technische Daten (Fortsetzung)
Funktionsreserve über den Abstand
BOS R254K-…-RS/RE10-…
Bild 9-3:
1
10
100
1000
10000
0 1 10 30
typ. max.
Reichweite
Funktionsreserve
Abstand Sender – Empfänger [m]
Funktionsreserve über den Abstand
BOS R254K-…-RS/RE10-…
Seitlicher Schaltpunkt, Lichtfleckgröße
BOS R254K-…-PR10-…
Bild 9-4:
-150
-50
50
150
012345678
[mm]
Lichtfleck
Schaltpunkt BOS R-1
Schaltpunkt
BOS R-44 Schaltpunkt
BOS R-50
Abstand Reflektor [m]
Anfahrkurve und Lichtfleckgröße BOS R254K-…-PR10-…
Lichtfleckgröße BOS R254K-…-RS10-…
Bild 9-5:
0
-300
-200
-100
0
100
200
300
5 10 15 20
[mm]
Abstand [m]
Lichtfleckgröße BOS R254K-…-RS10-…
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

14 deutsch
Nr. 948193-726 DE ∙ 01.130905 ∙ C21; Änderungen vorbehalten. Ersetzt L20.
9Technische Daten (Fortsetzung)
9.10 Zulassungen und Kennzeichnungen
Mit dem CE-Zeichen bestätigen wir,
dass unsere Produkte den
Anforderungen der aktuellen
EU-Richtlinie entsprechen.
Nähere Informationen zu Richtlinien, Zulassungen
und Normen finden Sie unter www.balluff.com
auf der Produktseite.
BOS R254K-UUI-PR/RS/RE10-S4
Optoelektronische Sensoren

BOS R254K-UUI-PR10-S4
BOS R254K-UUI-RS10-S4
BOS R254K-UUI-RE10-S4
User’s Guide
english

www.balluff.com

www.balluff.com 3english
1 About this guide 4
1.1 Validity 4
1.2 Other applicable documents 4
1.3 Symbols and conventions 4
1.4 Explanation of the warnings 4
1.5 Technical terms and abbreviations used 4
2 Safety notes 5
2.1 Intended use 5
2.2 Reasonably foreseeable misuse 5
2.3 General safety notes 5
3 Scope of supply, transport and storage 6
3.1 Scope of delivery 6
3.2 Transport 6
3.3 Storage conditions 6
4 Product description 7
4.1 Function 7
4.2 Display elements 7
4.3 Labeling 7
5 Installation and connection 8
5.1 Installation 8
5.2 Electrical connection 8
5.3 Shielding and cable routing 8
6 Startup and operation 9
6.1 Startup 9
6.2 Operation 9
6.3 Operating notes 9
6.4 Cleaning 9
6.5 Maintenance 9
7 IO-Link interface 10
8 Repair and disposal 11
8.1 Repair 11
8.2 Disposal 11
9 Technical data 12
9.1 General features 12
9.2 Ambient conditions 12
9.3 Detection range/Measuring range 12
9.4 Electrical data 12
9.5 Electrical connection 12
9.6 Output / Interface 12
9.7 Materials 13
9.8 Mechanical features 13
9.9 Diagrams and start-up curves 13
9.10 Approvals and designations 14
BOS R254K-UUI-PR/RS/RE10-S4
Photoelectric Sensors

4english
1.1 Validity
This guide provides all of the information required to safely
use the BOS R254K-… sensor with analog current and
IO-Link interface.
It applies to the following models:
– BOS R254K-UUI-PR10-S4
Order code: BOS0286
Retroreflective sensor
– BOS R254K-UUI-RS10-S4
Order code: BOS0289
Through-beam sensor – Emitter
– BOS R254K-UUI-RE10-S4
Order code: BOS0288
Through-beam sensor – Receiver
Read this guide and the other applicable documents
completely before installing and operating the product.
Original User’s Guide
This guide was created in German. Other language
versions are translations of this guide.
© Copyright 2020, Balluff GmbH
All content is protected by copyright. All rights reserved,
including the right to reproduce, publish, edit and translate
this document.
1.2 Other applicable documents
Additional information about this product can be found at
www.balluff.com on the product page, e.g. in the
following documents:
– Data sheet
– Declaration of Conformity
– Disposal
1.3 Symbols and conventions
Individual action instructions are indicated by a preceding
triangle.
►Instruction 1
Action sequences are numbered consecutively:
1. Instruction 1
2. Instruction 2
Numbers unless otherwise indicated are decimals
(e.g.23). Hexadecimal numbers are represented with a
preceding 0x (e.g.0x12AB).
Note, tip
This symbol indicates general notes.
1.4 Explanation of the warnings
Always observe the warnings in these instructions and the
measures described to avoid hazards.
The warnings used here contain various signal words and
are structured as follows:
SIGNAL WORD
Type and source of the hazard
Consequences if not complied with
►Measures to avoid hazards
The individual signal words mean:
CAUTION
The general warning symbol together with the signal
word CAUTION indicates a hazard which can lead to
slight or moderate injuries.
DANGER
The general warning symbol in conjunction with the
signal word DANGER identifies a hazard which, if not
avoided, will certainly result in death or serious
injuries.
1.5 Technical terms and abbreviations used
SIO Standard Input Output
1 About this guide
BOS R254K-UUI-PR/RS/RE10-S4
Photoelectric Sensors
