Becker Centronic SensorControl SC861 User manual

Centronic SensorControl
SC861
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
4033 630 035 0e11.01.2023
de Montage- und Betriebsanleitung
Solar Sonnen-Wind-Sensor Funk
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
Solar radio sun/wind sensor
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Notice de montage et d’utilisation
Capteur radio soleil/vent solaire
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
Solar zon-wind-sensor draadloos
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Gewährleistung........................................................................................ 3
Sicherheitshinweise ................................................................................. 4
Bestimmungsgemäße Verwendung ........................................................... 4
Anzeigen- und Tastenerklärung................................................................. 5
Funktionserklärung .................................................................................. 6
Einlernen des Funks ................................................................................. 7
Montage ................................................................................................. 8
Reinigung................................................................................................ 9
Entsorgung ............................................................................................. 9
Technische Daten .................................................................................... 9
Was tun wenn...?.....................................................................................10
Vereinfachte EU-Konformitätserklärung....................................................10
2-de

Allgemeines
Mit dem Sensor können Sie eine oder mehrere Sonnenschutzanlagen steuern.
Die Schwellwerte für Sonnenschutz und Windüberwachung können mit den
Centronic SunWindControl Sendern eingestellt werden.
Eine einfache Bedienung zeichnet dieses Gerät aus.
Der Sensor ist mit einer Solarzelle zur Spannungsversorgung
ausgestattet.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de

Sicherheitshinweise
Allgemeine Hinweise
•Bitte bewahren Sie die Anleitung auf!
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Halten Sie Kinder von Steuerungen fern.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
VORSICHT
•Halten Sie Personen aus dem Fahrbereich der Anlagen
fern.
•Wird die Anlage durch einen oder mehrere Sender ge-
steuert, muss der Fahrbereich der Anlage während des
Betriebes einsehbar sein.
•Beachten Sie die Spezifikationen der Sonnenschutzan-
lage.
Bestimmungsgemäße Verwendung
Der Sensor in der vorliegenden Anleitung darf ausschließlich für die Ansteue-
rung von Centronic kompatiblen Funk-Antrieben und Funk-Steuerungen ver-
wendet werden. Der Sensor ist ausschließlich für den Betrieb von Sonnen-
schutzanlagen bestimmt, die nicht gleichzeitig als Sichtschutzanlage verwen-
det werden. Eine andere oder eine darüber hinausgehende Benutzung gilt
nicht als bestimmungsgemäß.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
4-de

•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.

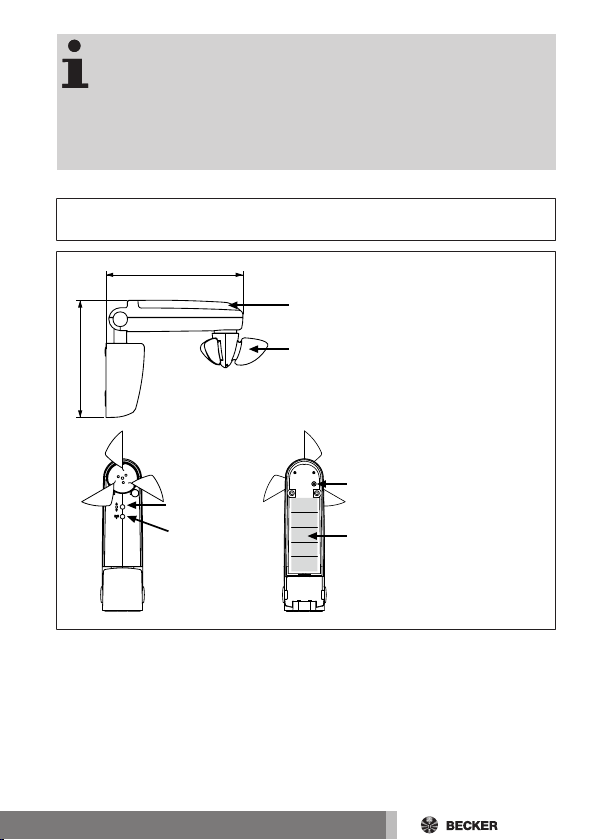

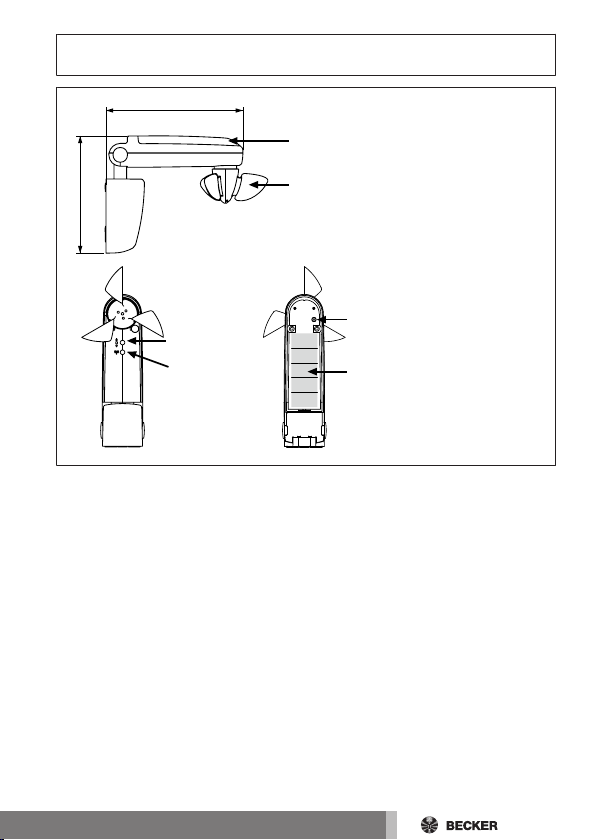

Anzeigen- und Tastenerklärung
190
150
Sonnensensor
Windsensor
Solarzelle
Bedientaste
Einlerntaste
Sendekontrollleuchte
5-de

Funktionserklärung
Sendekontrollleuchte
Ein Funksignal wird durch das Aufleuchten der Sendekontrollleuchte signali-
siert.
Bedientaste
Die Tastenbefehle werden nacheinander in der Befehlsfolge EINFAHREN -
STOPP - AUSFAHREN - STOPP usw. umgesetzt.
Windsensor
Wird der Windschwellwert überschritten, fährt die Anlage standardmäßig ein.
Ausnahmen werden in der jeweiligen Empfängeranleitung beschrieben.
Sonnensensor
Wird der Sonnenschwellwert überschritten, fährt die Anlage standardmäßig
aus. Ausnahmen werden in der jeweiligen Empfängeranleitung beschrieben.
Regensensor
Bei Regen fährt die Anlage standardmäßig ein. Ausnahmen werden in der je-
weiligen Empfängeranleitung beschrieben. Dieser Schwellwert ist nicht ein-
stellbar.
Um eine korrekte Regenerkennung zu erreichen, wird der
Regensensor beheizt. Auch im manuellen Modus fährt die
Anlage bei Regen ein. Eine manuelle Ausfahrt ist jederzeit
möglich.
6-de

Einlernen des Funks
Bevor der Sensor eingelernt wird, muss ein zur Sensorein-
stellung geeigneter Mastersender im Funkempfänger einge-
lernt und die Endlagen programmiert sein.
Es können bis zu 3 Sensoren in die Funkempfänger einge-
lernt werden.
ACHTUNG
Achten Sie darauf, dass beim Einlernen des Funks der Fahr-
bereich der Sonnenschutzanlage frei ist, da diese unmittel-
bar ausfahren kann.
1) Mastersender einlernen
a) Empfänger in Lernbereitschaft bringen
Beachten Sie die Montage- und Betriebsanleitung des Emp-
fängers.
•Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5
Sekunden wieder ein.
oder
•Betätigen Sie die Einlerntaste bzw. den Funkschalter des Empfängers.
Der Empfänger befindet sich nun für 3 Minuten in Lernbereitschaft.
b) Mastersender einlernen
Drücken Sie die Einlerntaste des Mastersenders innerhalb der Lernbereit-
schaft, bis der Empfänger das erfolgreiche Einlernen quittiert.
Damit ist der Einlernvorgang beendet.
2) Sensor einlernen
1. Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger
quittiert.
2. Drücken Sie nun die Einlerntaste des Sensors, bis der Empfänger quit-
tiert.
3. Jetzt drücken Sie die Einlerntaste des Sensors noch einmal.
4. Der Empfänger quittiert das erfolgreiche Einlernen.
7-de

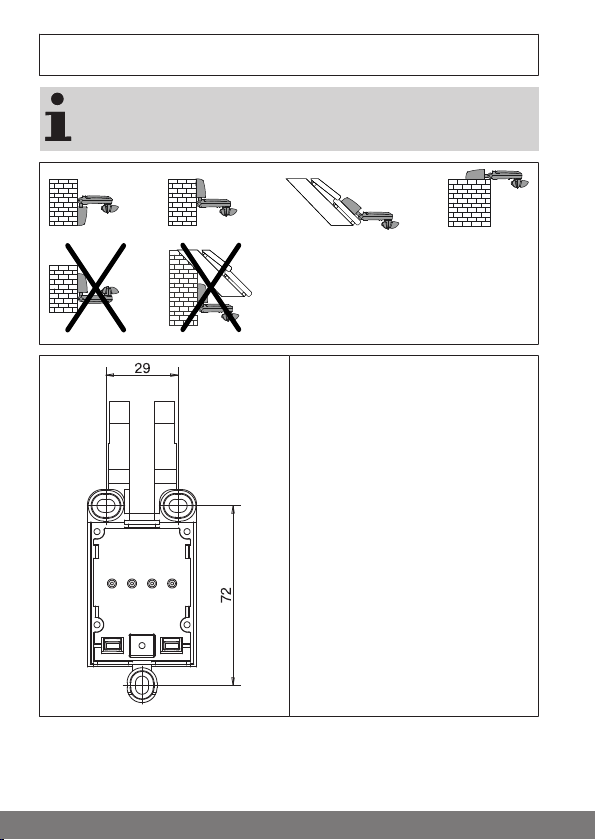

Montage
Um eine korrekte Funktion des Sensors zu gewährleisten,
dürfen die Sensorflächen nicht abgedeckt werden.
•Prüfen Sie vor der Montage an
der gewünschten Position die
einwandfreie Funktion von Sen-
der und Empfänger.
•Befestigen Sie den Sensor mit
den drei beigelegten Schrau-
ben an der Wand.
8-de

Reinigung
Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine
Reinigungsmittel, die die Oberfläche angreifen können.
Entsorgung
Das Symbol der durchgestrichenen Mülltonne auf dem Produkt weist auf die
verpflichtende vom Hausmüll getrennte Entsorgung des Gerätes hin. Dieses
Produkt muss am Ende seiner Lebensdauer getrennt bei einer Sammelstelle
für Elektro- und Elektronikaltgeräte abgegeben werden.
Entnehmen Sie die Batterie(n) und entsorgen Sie diese nicht im Hausmüll,
sondern in den dafür vorgesehenen Entsorgungsstellen.
Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen.
Technische Daten
Schutzart IP 44
Zulässige Umgebungstemperatur -25 bis +55 °C
Abgestrahlte maximale Sendeleis-
tung
≤ 25 mW
Funkfrequenz 868,3 MHz
Inbetriebnahmezelle 6LR61
Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im
freien Feld bis zu 350 m.
9-de

Was tun wenn...?
Problem Abhilfe
Der Antrieb läuft nicht.
Die Sendekontrollleuchte am Sensor
leuchtet.
Die Entfernung zum Empfänger ver-
ringern.
Den Sensor in den Empfänger einler-
nen.
Der Antrieb läuft nicht.
Die Sendekontrollleuchte am Sensor
leuchtet nicht.
Energiespeicher ist leer. Den Sensor
in der Sonne aufladen.
Die automatischen Fahrbefehle wer-
den nicht ausgeführt.
Schiebeschalter des Hand-/Wand-
senders auf „ “ stellen.
Anlage fährt nicht automatisch aus
bei Schiebeschalterstellung „ “.
Sonnenschwellwert am Sender an-
passen.
Abflauen des Windes abwarten.
Anlage fährt nicht manuell aus bei
Schiebeschalterstellung „ “ oder „
“.
Abflauen des Windes abwarten.
Vereinfachte EU-
Konformitätserklärung
Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In-
ternetadresse verfügbar:
www.becker-antriebe.de/ce
Technische Änderungen vorbehalten.
10-de

11-de

Table of contents
General..................................................................................................13
Warranty ................................................................................................13
Safety instructions ..................................................................................14
Intended use ..........................................................................................14
Explanation of displays and buttons..........................................................15
Explanation of functions ..........................................................................16
Programming the transmitter ...................................................................17
Assembly ...............................................................................................18
Cleaning.................................................................................................19
Disposal.................................................................................................19
Technical data ........................................................................................19
What to do if...?.......................................................................................20
Simplified EU declaration of conformity.....................................................21
12-en

General
You can control one or more sun protection systems with the sensor. The
thresholds for sun protection and wind monitoring can be set with the
Centronic SunWindControl transmitters.
This device is exceptionally easy to use.
The sensor is equipped with a solar cell for the purpose of
power supply.
Explanation of pictograms
CAUTION CAUTION indicates a hazardous situation
which, if not avoided, could result in in-
jury.
ATTENTION ATTENTION indicates measures that must
be taken to avoid damage to property.
Denotes user tips and other useful in-
formation.
Warranty
Structural modifications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g., crush-
ing of limbs. Therefore, structural modifications may only be carried out with
our prior approval and strictly in accordance with our instructions, particularly
the information contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their inten-
ded use is not permitted.
The end product manufacturer and fitter have to ensure that all the relevant
current statutory, official and, in particular, EMC regulations are adhered to
during utilisation of our products, especially with regard to end product manu-
facture, installation and customer advice.
13-en

Safety instructions
General information
•Please keep the instruction manual safe!
•Only use unmodified original parts from the control unit manufacturer.
•Keep children away from control units.
•Observe all pertinent country-specific regulations.
Caution
•Keep people out of the system’s range of travel.
•If the system is controlled by one or more transmitters,
the system’s range of travel must always be visible during
operation.
•Observe the specifications for the sun protection system.
Intended use
The sensor described in these instructions must only be used for operating
Centronic-compatible radio drives and radio control units. The sensor is only
intended for operating sun protection systems that are not used as privacy
systems at the same time. Use for other purposes or for purposes beyond the
above constitutes improper use.
•Please note that radio-controlled systems may not be used in areas with
a high risk of interference (e.g. hospitals, airports).
•The remote control is intended solely for use with equipment and sys-
tems in which malfunctions in the transmitter or receiver would not pose
any risk to persons, animals or property, or which contain safety devices
to eliminate such risks.
•The operator is not protected from interference from other telecommu-
nications systems and terminal equipment (e.g. even from radio-con-
trolled systems which are properly operated in the same frequency
range).
•Only connect radio receivers to devices and systems approved by the
manufacturer.
•Ensure that the control unit is not installed or operated
close to metal surfaces or magnetic fields.
•Radio-controlled systems transmitting on the same fre-
quency may cause reception interference.
•Note that the range of the radio signal is limited by legis-
lation as well as by design.
14-en

Explanation of displays and buttons
190
150
Sun sensor
Wind sensor
Solar cell
Control button
Programming
button
Transmission pilot light
15-en

Explanation of functions
Transmission pilot light
A radio signal is indicated by the transmission pilot light lighting up.
Control button
The button commands are executed in the following order RETRACT - STOP -
EXTEND - STOP, etc.
Wind sensor
If the wind threshold is exceeded, the system retracts as standard. Exceptions
are described in the relevant instructions for the receiver.
Sun sensor
If the sun threshold is exceeded, the system extends as standard. Exceptions
are described in the relevant instructions for the receiver.
Rain sensor
In the case of rain, the system retracts. Exceptions are described in the relev-
ant instructions for the receiver. This threshold is not adjustable.
The rain sensor is heated in order to ensure correct rain de-
tection. The system retracts in the case of rain even in
manual mode. Manual extension is possible at any time.
16-en

Programming the transmitter
Before programming the sensor, a master transmitter suit-
able for adjusting sensors must be programmed into the ra-
dio receiver and the limit positions must be programmed.
Up to three sensors can be programmed into the radio re-
ceiver.
Attention
When programming the transmitter, ensure that the range of
travel of the sun protection system is unobstructed, as it may
extend immediately.
1) Programming the master transmitter
a) Putting the receiver into programming mode
Follow the Assembly and Operating Instructions for the re-
ceiver.
•Switch off the power supply to the receiver for 5seconds, then switch it
back on.
or
•Operate the programming button or the radio switch of the receiver.
The receiver is now in programming mode for 3minutes.
b) Programming the master transmitter
Press the programming button on the master transmitter while in program-
ming mode until the receiver confirms that programming has been successful.
Programming is now complete.
2) Programming the sensor
1. Press the programming button on the master transmitter until the re-
ceiver confirms.
2. Then press the programming button on the sensor until the receiver con-
firms.
3. Now press the programming button on the sensor again.
4. The receiver confirms successful programming.
17-en

Assembly
In order to ensure the correct functioning of the sensor, the
sensor surfaces must not be covered.
•Check that the transmitter and
receiver are functioning per-
fectly prior to installation in the
desired location.
•Fix the sensor to the wall using
the three enclosed screws.
18-en

Cleaning
Only clean the device with a suitable cloth. Do not use aggressive cleaning
agents that may damage the surface.
Disposal
The crossed-out bin symbol on the product indicates that the device is subject
to mandatory disposal separate from household waste. This product must be
handed over to a collection point for electrical and electronic equipment at the
end of its service life.
Remove the battery/batteries and dispose of them at the designated recycling
points, and not as household waste.
The packaging material must be disposed of properly.
Technical data
Degree of protection IP44
Permissible ambient temperature -25 to +55°C
Maximum emitted transmission out-
put
≤ 25 mW
Radio frequency 868.3 MHz
Commissioning cell 6LR61
The maximum transmitter range on and in the building is up to 25m, and up to
350m in the open.
19-en

What to do if...?
Problem Remedy
The drive is not functioning.
The transmission pilot light on the
sensor lights up.
Reduce the distance from the re-
ceiver.
Program the sensor into the receiver.
The drive is not functioning.
The transmission pilot light on the
sensor does not light up.
Energy storage system is empty.
Charge the sensor up in the sun.
Automatic drive commands are not
executed.
Set the slide switch of the hand-held/
wall transmitter to “ ”.
System does not extend automatic-
ally when slide switch is set to “ ”.
Adjust the sun threshold on the
transmitter.
Wait for the wind to die down.
System does not extend manually
when slide switch is set to “ ” or “ ”.
Wait for the wind to die down.
20-en
