Beninca BULL 20T Installer manual

L8542104
Rev. 07/07/01
BULL
20T
APRICANCELLO SCORREVOLE ELETTROMECCANICO
ELECTROMECHANICAL SLIDING GATE OPENER
ELEKTROMECHANISCHE AUTOMATION FÜR SCHIEBEGITTER
AUTOMATISATION ÉLECTROMÉCANIQUE POUR GRILLES COULISSANTES
ABRECANCELA ELECTROMECANICO PARA CORREDERAS
ELEKTROMECHANICZNY, POSUWOWY OTWIERACZ BRAM
Libro istruzioni e catalogo ricambi

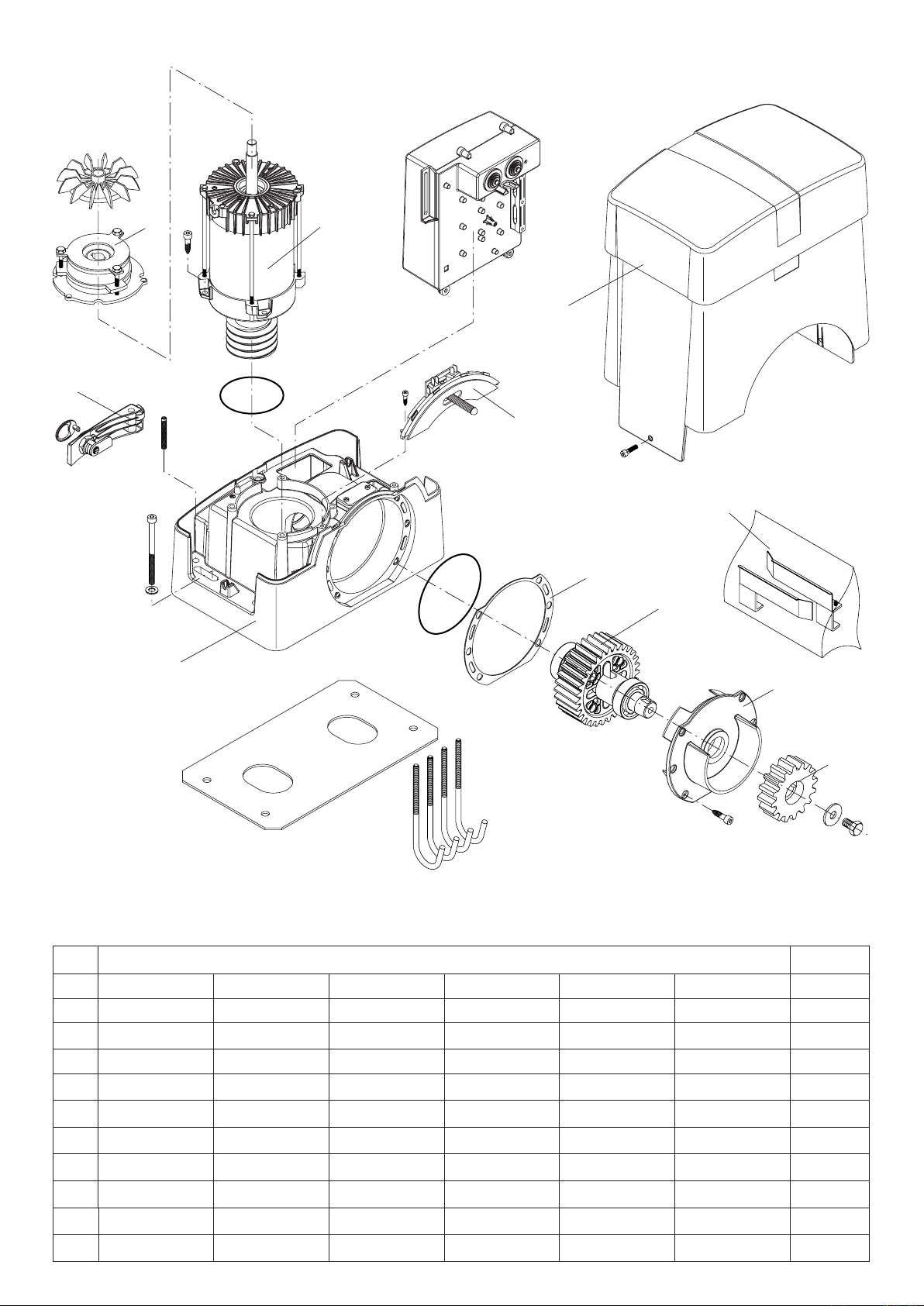

Operating instructions and spare parts catalogue
Betriebsanleitung und Ersatzteilliste
Livret d’instructions et catalogue des pieces de rechange
Libro de instrucciones y catálogo de recambios
Książeczka z instrukcjami i katalog części wymiennych
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI

4
5
Declaración CE de conformidad para maquinas
(Directiva 98/37 CE, Apartado II, parte B)
Prohibición de puesta en servicio
Fabricante: Automatismi Benincà SpA.
Dirección: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Declara que: la automatización para correderas BULL 20T
• está construída para ser incorporada en una máquina o para ser ensamblada con otras maquinarias para construir una máquina
considerada por la Directiva 98/37 CE, como modicada;
• no es, por consiguiente, conforme en todos los puntos a la posiciones de esta Directiva;
• es conforme a las condiciones de las siguientes otras Directivas CE:
Directiva de la baja tensión 73/23/CEE, 93/68/CEE.
Directiva de compatibilidad electromagnética 89/336/CEE, 93/68/CEE
además declara que no ha permitido poner en servicio la maquinaria hasta que la máquina en la cual será incorporada o de la cual
resultará componente esté identicada y no sea declarada la conformidad a las condiciones de la Directiva 98/37 CE y a la legislación
nacional que le corresponda, vale decir, hasta que la maquinaria correspondiente a la presente declaración no forme un conjunto único
con la máquina nal.
Benincà Luigi, Responsable legal.
Sandrigo, 05/10/2005.
Deklaracja UE o zgodności z normami dla maszyn
(Wytyczna 98/37 UE, Załącznik II, Część B)
Zakaz użytkowania
Producent: Automatismi Benincà SpA.
Adres: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Oświadcza że: Automatyzm do bram przesuwnych model BULL 20T
• został opracowany z myślą o wbudowaniu go do maszyny lub zmontowania z innymi urządzeniami w celu skonstruowania maszyny
uznanej przez Wytyczną 98/37 UE, za zmodykowaną;
• nie jest więc zgodny we wszystkich punktach z Wytyczną;
• jest natomiast zgodny z wymogami innych, poniżej wyszczególnionych, Wytycznych UE:
Wytyczna o niskim napięciu 73/23/EWG i 93/68/EWG
Wytyczna o zdolności współdziałania elektromagnetycznego 89/336/EWG, 93/68/EWG.
ponadto oświadcza, że zabronione jest stosowanie automatyzmu do czasu kiedy maszyna, do której ma być wbudowany lub stanowić
jej element składowy, nie uzyska świadectwa identykacyjnego oraz świadectwa orzekającego jej zgodność z wymogami Wytycznej
98/37 UE oraz z przepisami obowiązującymi w kraju sprowadzającym urządzenie, a więc do czasu kiedy automatyzm stanowiący
przedmiot niniejszego oświadczenia nie stanie się częścią składową urządzenia gotowego.
Benincà Luigi, Radca prawny
Sandrigo, 05/10/2005.

4
5
Dati tecnici Technical data Technische Daten BULL20T
Alimentazione
Potenza assorbita
Assorbimento
Coppia
Intermittenza di lavoro
Grado di protezione
Classe di isolamento
Interv. termoprotez.
Temp. funzionamento
Peso max. cancello
Modulo cremagliera
Velocità apertura
Rumorosità
Lubricazione
Peso
Feed
Absorbed power
Absorption
Torque
Operating jogging
Protection class
Insulation class
Thermoprot. interv.
Working temperature
Max. gate weight
Rack modulus
Opening speed
Noise level
Lubrication
Weight
Speisung
Aufgenom. Leistung
Verbrauch
Kräftepaar
Betriebsintermittenz
Schutzklasse
Isolierklasse
Eingriff Thermorelais
Betriebstemperatur
Gittersgewicht max.
Modul der Zahnstange
Öffnungsgeschwindigkeit
Geräuschentwicklung
Schmierung
Gewicht
400Vac 50Hz
500 W
1,6 A
55 Nm
60%
IP54
F
150°C
-20°C/+70°C
2000kg
M4
10,5m/min
<70 dB
Agip GR MU EP/2
18 kg
Donnees technique Datos técnicos Dane techniczne BULL20T
Alimentation
Puissance absorbée
Absorption
Couple
Intermittence de travail
Degré de protection
Classe d'isolement
Interv. protect. therm.
Temp. fonctionnement
Poids max. portail
Module de la crémaillère
Vitesse d'ouverture
Bruit
Lubrication
Poids
Alimentación
Consumo de potencia
Absorción
Par
Intermitencia de trabajo
Grado de protección
Clase de aislamiento
Interv. termoprotección
Temp. funcionamiento
Peso máx. de la cancela
Módulo de cremallera
Velocidad de apertura
Ruido
Lubricación
Peso
Zasilanie
Natężenie
Pobór mocy
Moment obrotowy
Rodzaj pracy
Stopień ochrony
Klasa izolacji
Interw. Termostatu
Temp. podczas pracy
Ciężar max. bramy
Typ listwy zębatej
Prędkość otwieraia
Max. halas
Smarowanie
Ciężar
400Vac 50Hz
500 W
4,5 A
55 Nm
60%
IP54
F
150°C
-20°C/+70°C
2000kg
M4
10,5m/min
<70 dB
Agip GR MU EP/2
18 kg
200
395
Dimensioni d’ingombro - Overall dimensions
Abmessungen - Dimensions d’encombrement
Dimensiones exteriores - Wymiary gabarytowe
300
395
215
245
316

6
7
180
318
Fig.1
40
Tubo corrugato
Grooved tube
Faltenrohr
Passe-câbles tubulaire
Tubo corrugado
Rurka sprężysta
IMPORTANTE: Rispettare questa quota!
IMPORTANT NOTE: Keep to this dimension!
WICHTIG: Dieses Maß beachten!
IMPORTANT: Respectez ce quota!
IMPORTANTE: ¡Respetar esta cota!
WAŻNE: Zachować ten wymiar!
N°4 tasselli Ø10/120mm
4 screw anchors Ø10/120mm
4 Dübel Ø10/120mm
N°4 chevilles Ø10/120mm
N°4 tacos Ø10/120mm
4 kołki Ø10/120 mm
N°4 fori Ø10
4 holes Ø10
4 Löcher Ø10
N°4 trous Ø10
N°4 agujeros Ø10
4 otwory Ø10
Fig.2
Fissaggio diretto su fondo in cemento esistente
Direct tting on the already existing base in concrete
Direkte Befestigung an einem vorhandenen Betonuntergrund
Ancrage direct sur fond en ciment préexistant
Fijación directa sobre fondo de cemento existente
Bezpośrednie zamocowanie w istniejącym
fundamencie betonowym

6
7
Fig.4
Scavo per getto di calcestruzzo
Hole for concrete layer
Baugrube für Bettonierung
Cavage pour coulée de béton
Excavación para vaciado de hormigón
Wykopy do wylania betonu
N°4 rosette 11x30
4 washers 11x30
4 Scheiben 11x30
N°4 rondelles 11x30
N°4 arandelas 11x30
4 podkładki 11x30
N°4 dadi M10
4 nuts M10
4 Muttern M10
N°4 écrous M10
N°4 tuercas M10
4 nakrętki M10
N°4 tirafondi lettati M10 annegati nel calcestruzzo
4 M10 threaded stretcher bolts immersed in concrete
4 Zugbolzen mit Gewinde M10 im Beton eingebettet
N°4 tire-fonds letés M10 noyés dans le béton
N°4 tirafondos con rosca M10 ahogados en el hormigón
4 odciągi gwintowane M10 zakotwiczone w betonie
Fig.3
100mm + X
X
N°4 barre M10
4 bars M10
4 Stäbe M10
N°4 barres M10
N°4 espárragos M10
4 drążki M10
N°4 rosette
4 washers
4 Scheiben
N°4 rondelles
N°4 arandelas
4 podkładki
A
N°4 tasselli per barre M10
4 screw anchors for bars M10
4 Dübel für Stäbe M10
N°4 chevilles pour barres M10
N°4 tacos para espárragos M10
4 płytki do drążków M10
BN°4 rosette
4 washers
4 Scheiben
N°4 rondelles
N°4 arandelas
4 podkładki
Fissaggio con regolazione su fondo in cemento esistente
Fitting with adjustment on the already existing base in concrete
Befestigung an einem vorhandenen Betonuntergrund
und Einstellung
Ancrage avec réglage sur fond en ciment préexistant
Fijación con regulación sobre fondo de cemento
existente
Zamocowanie z możliwością regulacji w
istniejącym fundamencie betonowym
Fissaggio con tirafondi su getto in calcestruzzo
Fitting with stretcher bolts on concrete layer
Befestigung durch Zugbolzen an einer Bettonierung
Ancrage avec tire-fonds sur coulée de béton
Fijación con tirafondos sobre vaciado de hormigón
Zamocowanie z odciągiem w płycie betonowej
Fig.3
N°4 dadi M10
4 nuts M10
4 Muttern M10
N°4 écrous M10
N°4 tuercas M10
4 nakrętki M10

8
9
Fig.6
   
   
  
   
Posizionare in altezza rispetto alla cremagliera e
mettere a livello.
Place higher than rack and level.
Senkrecht gegenüber der Zahnstange positionieren
und ausrichten.
Réglage en hauteur par rapport à la cremaillére et
mise en niveau horizontal.
Posicionar en altura con respecto a la cremallera y
apretar.
Ustawić na wskazanej wysokości względem
zębatki i w pozycji poziomej.

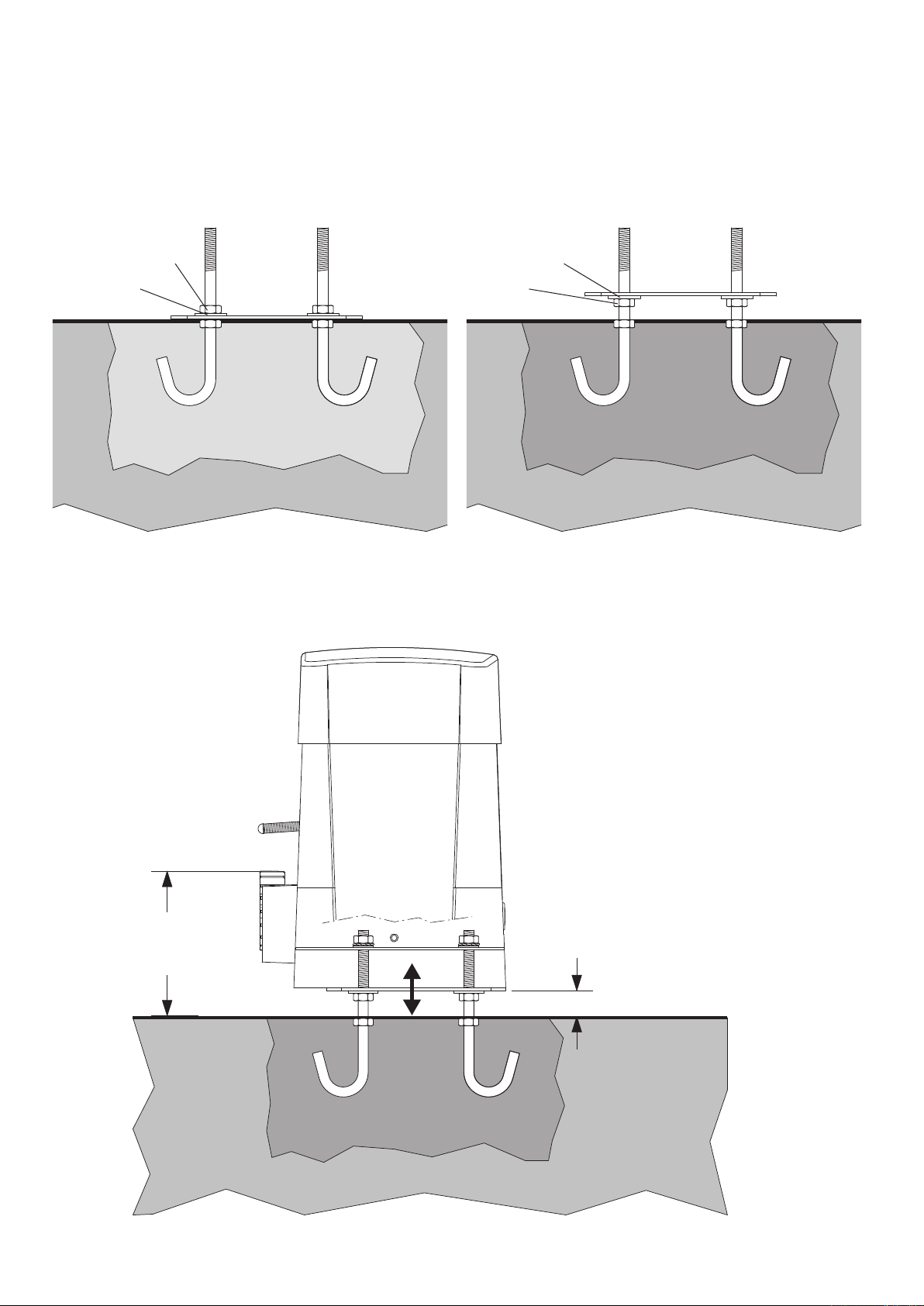

Fig.5
Attendere il consolidamento del getto di calcestruzzo, quindi rimuovere i dadi "D"
e le rondelle "R" fascia larga 11x30 e portarli sotto la piastra per consentire le
regolazioni in altezza dell'attuatore.
Wait for hardening of the concrete layer, then remove the nuts “D” and the
11x30 large band washers “R”, move them under the plate to allow for the
actuator adjustment in height.
Abwarten bis der Beton ausgehärtet ist, dann die Muttern „D“ und die breiten
Scheiben „R“ 11x30 abnehmen und unter die Platte bringen, um die Höhe des
Aktuators einstellen zu können.
Attendez le durcissement de la coulée de béton et retirez les écrous “D” et
les rondelles “R” bande large 11x30, pèortez-les sous la plaque pour permet-
tre les réglages en hauteur de l’actuateur.
Esperar que se consolide el vaciado de hormigón, seguidamente quitar las tuercas
“D” y las arandelas “R” faja larga 11x30 y ponerlas debajo de la placa para consentir
las regulaciones de altura del actuador.
Odczekać na utwardzenie wylewu betonowego, a następnie odmontować
nakrętki „D” oraz podkładki ”R” szerokopasmowe 11x30 i umieścić je pod
płytą w celu umożliwienia regulacji wysokości siłownika.
D
R
R
D

8
9
N.B.: Rispettare il passo
Important: Keep the pitch
Wichtig: Zahnteilung einhalten
Important: Respecter le pas
NOTA: Respetar el paso
Uwaga: przestrzegać posuwu
Fig.8
130 min
150 max
P
D
V
Cremagliera in Fe
Fe rack
Zahnstange aus Stahl
Cremaillére en acier
Cremallera en Fe
Zębatka z Fe ≈1 mm
Fig.9
N°4 dadi M10
4 nuts M10
4 Muttern M10
N°4 écrous M10
N°4 tuercas M10
4 nakrętki M10
Fig.7
N°4 rosette di sicurezza
4 safety washers
4 Sicherheitsscheiben 11x30
N°4 rondelles de sécurité
N°4 arandelas de seguridad
4 podkładki zabezpieczające
N°4 rosette 11x20
4 washers 11x20
4 Scheiben 11x20
N°4 rondelles 11x20
N°4 arandelas 11x20
4 podkładki 11x20

10
11
A
S
1 ÷ 3 cm
G
Fig.11
Fig.10

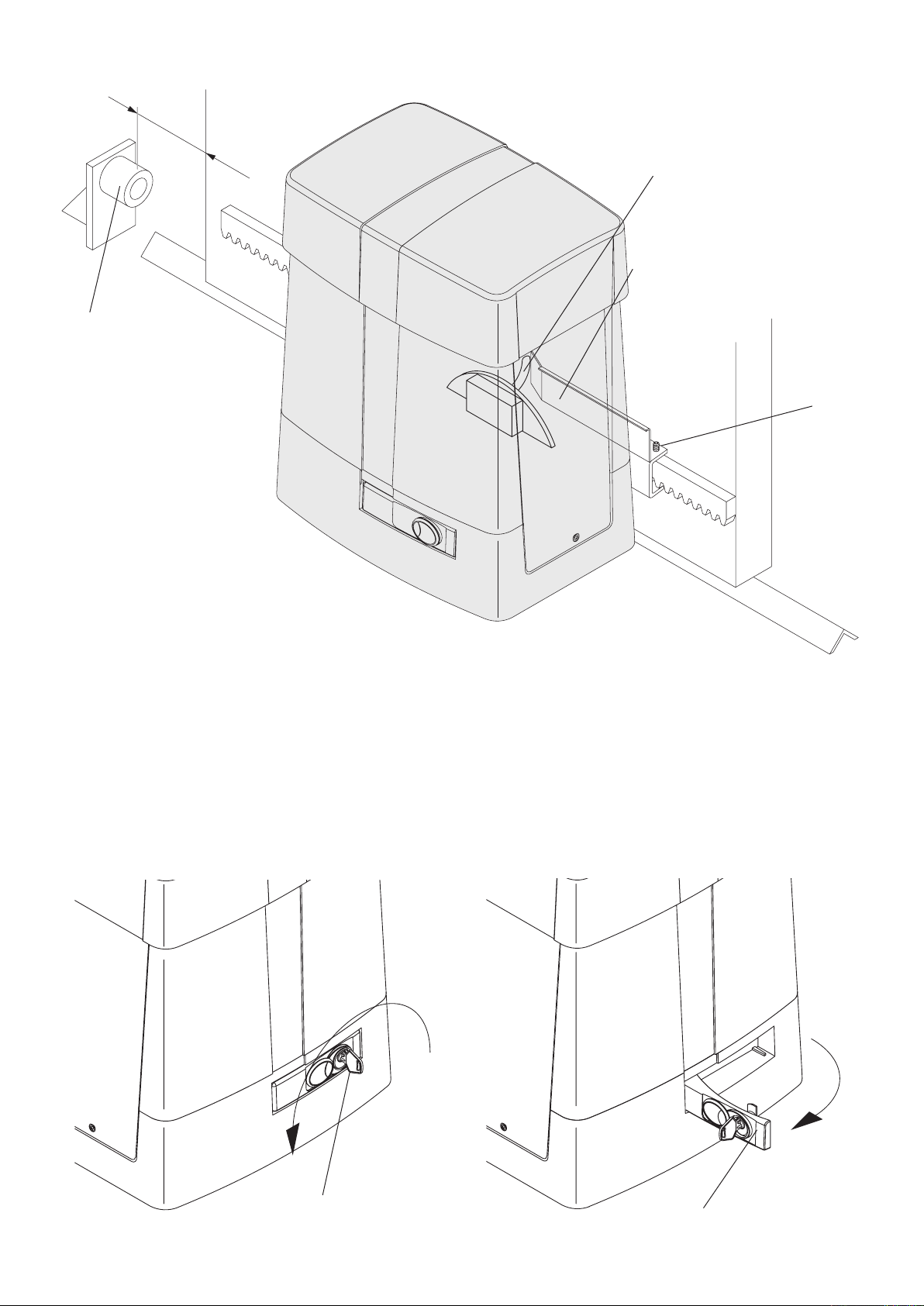

Finecorsa appena premuto.
Just pressed limit stop.
Gedrückter Endanschlag.
Fin de course à peine appuyé.
Final de carrera apenas presionado.
Krańcówka dopiero co naciśnięta.
CL
N.B.: La staffa del necorsa deve essere posizionata in modo tale da permettere
l’arresto del cancello senza che questo vada a sbattere contro l’arresto meccanico
N.b. The limit stop ask must be positioned to ensure that the gate stops without
knocking against the mechanical stop.
Der Endanschlagtbügel muß so positioniert werden, daß die Sperre des Gitters ohne
das Flattern des Schiebegitters gegen den Endschalter A erfolgen kann.
N.B. L’étrier de n de course doit être positionné de façon à pouvoir arrêter le
portail, sans qu’il aille bûter sur le n de course mécanique.
NOTA: La pletina del nal de carrera debe ser colocada de tal forma que permita la
parada de la cancela sin que ésta vaya a tocar con el tope mecánico.
Uwaga: Zaczep krańcówki musi być w pozycji takiej by możliwe było zatrzymanie
bramy niedopuszczając do jej zderzenia z zaporą mechaniczną.

10
11

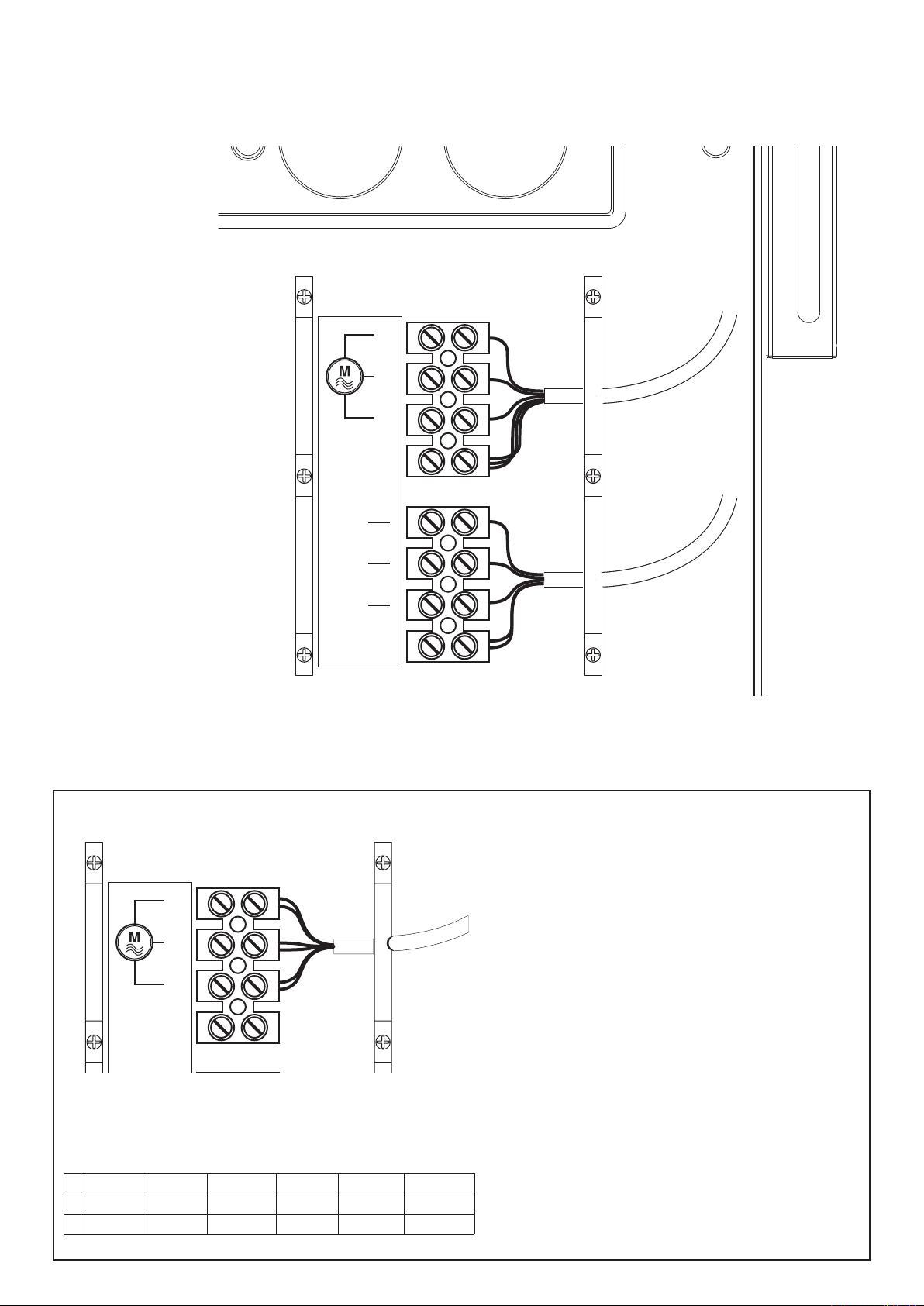

Cablaggi - Wiring
Verkabelungen - Câblages
Cableados - Okablowanie
N.B.:Le versioni 400V trifase possono essere utilizzate anche in
230V trifase variando il collegamento da stella a triangolo
come da g. 12b
N.B.:Models 400V three-phase can be used also at 230V
three-phase by changing from a star connection to a
triangle one as per g. 12b.
N.B.:Die dreiphasigen Ausführungen für 400V können dreiphasig
auch für 230V verwendet werden, wenn der Stern-Dreieck-
Anschluss laut Abb. 12b geändert wird.
N.B.: Les versions 400V triphasé peuvent également être
utilisées en 230V triphasé en changeant la connexion
d’étoile à triangle, suivant la marche illustrée à la g.
12b.
N.B.:Las versiones 400V trifásica pueden ser utilizadas también
con 230V trifásica cambiando la conexión de estrella a
triángulo, procediendo como mostrado en la g. 12b.
UWAGA: Wersja 400V trójfazowa może być używana także
przy zasilaniu 230V trójfazowym po zmianie połączeń z
gwiazdowego na trójkątowe, tak jak to jest pokazane
na rys. 12b.
Fig.12








U/V/W ≥ 3x1,5mm
N/A
Non utilizzare
Do not use
Nicht verwenden
Ne pas utiliser
No utilizar
Nie używać
SW1/COM/SW2
Finecorsa
Limit switch.
Endschalter.
Fin de Course.
Finales de Carrera.
Krańcówka mechaniczna
U
V
W
N/A
SW1
COM
SW2
STOP
A
B
C
ARosso+Bianco Red+White Rot+Weiß Rouge+Blanc Rojo+Blanco
Czerwony+Biały
BRosso+Nero Red+Black Rot+Schwarz Rouge+Noir Rojo+Negro
Czerwony+Czarny
CNero+Bianco Black+White Schwarz+Weiß Noir+Blanc Negro+Blanco
Czarny+Biały
Fig.12b

12
13

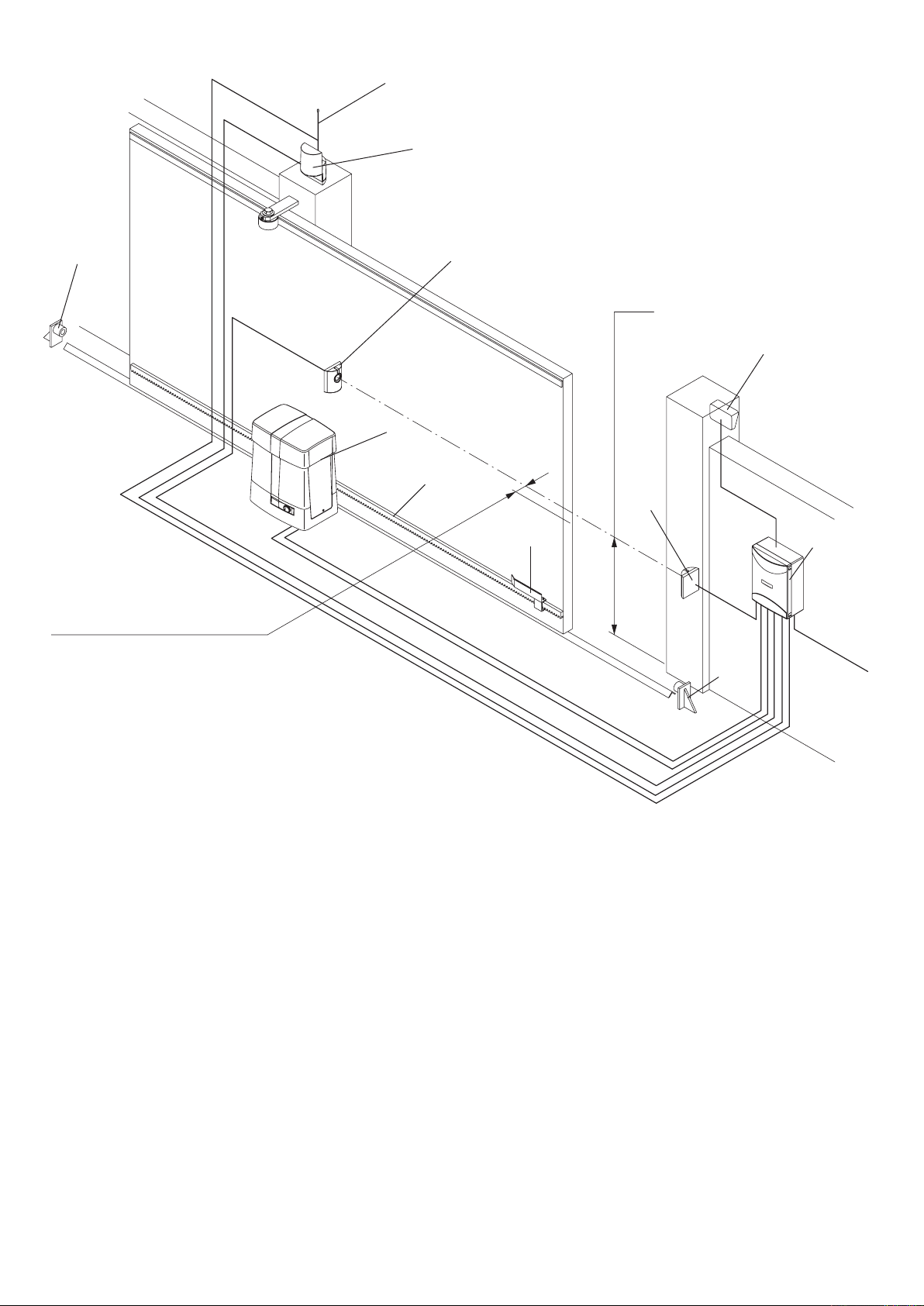

Fig.13
8
7
4
1
2
3
Legenda:
1 Motoriduttore BULL T
2 Cremagliera RI.M4F/RI.M4Z/RI.M6Z
3 Staffe dei necorsa
4 Fotocellule
5 Fermi meccanici
6 Selettore a chiave o tastiera digitale
7 Lampeggiante
8 Antenna
9 Centrale di comando THINK
Legenda:
1 Ratio-motor BULL T
2 Rack RI.M4F/RI.M4Z/RI.M6Z
3 Limit stop asks
4 Photo-electric cells
5 Mechanical stop
6 Key or digital keyboard selector
7 Blinker
8 Antenna
9 THINK control unit
Zeichenerklärung:
1 Drehzahlminderer BULL T
2 Zahnstange RI.M4F/RI.M4Z/RI.M6Z
3 Endschlagbügel
4 Fotozelle
5 Mech. Endanschlag
6 Schlüssel-Selektor oder Digital-Tastatur
7 Blinklicht
8 Antenne
9 Steuereinheit THINK
Légende:
1 Motoréducteur BULL T
2 Cremaillére RI.M4F/RI.M4Z/RI.M6Z
3 Etriers de n de course
4 Photocellules
5 Bûtée mécanique
6 Sélecteur à clef ou à clavier
7 Feu clignotant
8 Antenne
9 Centrale de commande THINK
Leyenda:
1 Motorreductor BULL T
2 Cremallera RI.M4F/RI.M4Z/RI.M6Z
3 Pletinas de los nales de carrera
4 Fotocélulas
5 Topes mecánicos
6 Selector a llave o teclado digital
7 Relampagueador
8 Antena
9 Central de mando THINK
Objaśnienia:
1 Siłownik BULL T
2 Zębatka RI.M4F/RI.M4Z/RI.M6Z
3 Zawieszki krańcowych wylączników posuwu
4 Fotokomórki
5 Chwytaki mechaniczne
6 Przełącznik kluczowy lub panel sterujący
7 Światło migające
8 Antena
9 Centralka sterowania THINK
2x1,5
RG 58
5
4x0,35
4
6
5
40÷60 cm dal suolo (secondo normativa vigente)
40÷60 cm from the ground (according to standard in force)
40÷60 cm aus dem Boden (nach geltende Normen)
40÷60 cm du sol (suivant les normes en vigueur)
40÷60 cm del suelo (según normativa vigente)
40÷60 cm od powierzchni ziemi (według obowiązującej normy)
Max 10 cm dalla zona di convogliamento
Max. 10 cm from the conveyance area
Max. 10 cm von der Zuführungszone
Maximum 10 cm de la zone d’acheminement
Max. 10 cm de la zona de desplazamiento
Max. 10 cm od strefy ciągnięcia
9
4x1,5mm
3x0,35
2x0,35 400Vac + GND
3x1,5mm*
3x1mm**
* motore, motor, motor, moteur, motor, silnik
** necorsa, limit switch, endshalter, ne de course, nal de carrera, krańcówki
N.B.: Tenere separati i cavi di potenza da quelli ausiliari.
N.B.: The power cables must be kept separated from the auxiliary cables.
Wichtig: Leistungskabel von Hilfskabeln getrennt halten.
N.B.: Séparer les câbles de puissance des câbles auxiliaires.
N.B.: Tener separados los cables de potencia de los auxiliares.
Uwaga: należy trzymać w oddali przewody zasilania od przewodów
pomocniczych.

22
23
4. Fijación de la cremallera
Cremallera de Fe 12x30mm.
Colocar los espaciadores D soldándolos o atornillándolos en la puerta a una altura de 130/150 mm de la línea
central del ojal de jación en la base, donde se jará la placa de fundación.
Respetar el paso de los dientes también entre una y otra pieza de la cremallera; a tal n puede ser útil acoplar
otra pieza de cremallera (véase Fig.8).
Fijar nalmente la cremallera con los tornillos V, teniendo cuidado, una vez instalado el operador, que quede
1mm. de juego entre la cremallera y el piñón de tracción (véase Fig.9); a tal n manejarse con la holgura de
los oricios de la cremallera.
5. Posicionamiento de la pletinas de los nales de carrera (Fig.10)
Llevar manualmente la cancela en apertura dejando una luz entre 1 y 3cms. según el peso de la cancela, entre
la misma cancela y el tope mecánico A; jar entonces la pletina del nal de carrera S mediante los granos G
de forma que el micro del nal de carrera sea presionado.
Repetir después la operación con la cancela en el cierre.
6. Maniobra manual (Fig.11)
En caso de falta de energía eléctrica o de avería, para accionar manualmente la hoja proceder como sigue
:
- Insertar la llave personalizada C, darle la vuelta en sentido antihorario y tirar de la palanca L.
- El motorreductor de esta forma queda desbloqueado y es posible desplazar manualmente la hoja.
- Para restablecer el funcionamiento normal cerrar de nuevo la palanca L y desplazar la cancela manualmente
hasta que se produzca el engrane.
7. Conexiones eléctricas (Fig.12)
Para el conexionado eléctrico de la automatización y para la regulación de las modalidades de funcionamiento,
consúltese el manual de instrucciones de la centralita de comando.
Cabe así mismo recordar que es obligatorio efectuar el conexionado de puesta a tierra utilizando el borne
apropiado. ATENCION
La póliza RC productos, que responde de eventuales daños a personas o cosas causados por defectos de
fabricación, requiere la conformidad de la instalación según la normativa y la utilización de accesorios origi-
nales Benincà.

24
25
Pos. Denominazione - Description - Bezeichnung - Dénomination - Denominación - Określenie Cod.
1Carter motore Motor cover Motor Deckel Couvercle mot. Tapa motor Karter silnik
9686327
2Leva di sblocco Release lever Hebel Levier Pal. de desbloq. Dźwignia odrygl.
9686328
3Finecorsa Limit stop Endschalter Fin de course Final de carrera Krańcówka
9686329
4Carter copertura Cover Deckel Couvercle Tapa Karter
9686330
5Guarnizione Gasket Dichtung Guarniture Junta Uszczelka
9686333
6Flangia Flange Flansch Flasque . Brida Kołnierz
9686335
7Pignone M6 Gear M6 Zahnrad M6 Engrenage M6 Piñon M6
Wał napędzający M6
9686048
8Blister Blister Blister Blister Blister Blister
9686337
9Elettrofreno Electrobrake Elektrobremse
Électro-frein Electrofreno Hamulec elektr.
9686338
10 Motore BULL20T Motor BULL20T Motor BULL20T Moteur BULL20T Motor BULL20T Silnik BULL20T
9686339
11 Albero uscita 20T 20T Output shaft
Antriebszapfen 20T Arbre 20T Eje de salida 20T Wał wyjściowy 20T
9686341
3
10
11
2
5
1
4
6
9
7
8
10
11

30
31
BULL
Manual de instrucciones para el usuario
Normas de seguridad
• No pararse en la zona de movimiento de la hoja.
• No dejar que los niños jueguen con los comandos ni cerca de la cancela.
• En caso de anomalía de funcionamiento no intentar reparar el avería sino avisar a un técnico especializa-
do.
Maniobra manual y de emergencia
En caso de falta de energía eléctrica o de avería, para accionar manualmente la hoja proceder como sigue
:
• Insertar la llave personalizada C, darle la vuelta en sentido antihorario y tirar de la palanca L.
• El motorreductor de esta forma queda desbloqueado y es posible desplazar manualmente la hoja.
• Para restablecer el funcionamiento normal cerrar de nuevo la palanca L y desplazar la cancela manualmente
hasta que se produzca el engrane.
Mantenimiento
• Controlar periódicamente la eciencia del desbloqueo manual de emergencia.
• Abstenerse absolutamente de intentar efectuar reparaciones, podrían incurrir en accidentes; para estas
operaciones contactar con un técnico especializado.
• El operador no requiere mantenimiento habitual, no obstante es necesario vericar periódicamente la e-
ciencia de los dispositivos de seguridad y las otras partes de la instalación que pudiesen crear peligros a
causa del desgaste.
Eliminación de aguas sucias
Cada vez que el producto esté fuera de servicio, es necesario seguir las disposiciones legislativas en vigor
en ese momento en cuanto concierne a la eliminación de suciedad y al reciclaje de varios componentes
(metales, plásticos, cables eléctricos, etc.), es aconsejable contactar con su instalador o con una empresa
especializada y habilitada para tal n.
Atención
Todos los productos Benincà están cubiertos por una póliza de seguros que responde de eventuales daños a
personas o cosas, causados por defectos de fabricación, requiere sin embargo la marca CE de la ”máquina”
y la utilización de componentes originales Benincà.
CL
