Berner BPT-IW-3/4 HYBRID User manual

Instruction Manual (EN)
Bedienungsanleitung (DE)
Notice d’utilisation (FR)
Instrucciones de manejo (ES)
Manuale d’Istruzioni (IT)
Manual de Instruæoes (PT)
Gebruiksaanwijzing (NL)
Brugsanvisning (DK)
Brugsanvisning (NO)
Brugsanvisning (SE)
Návod k použití (CZ)
Priručnik za upotrebu (HR)
Használati utasítás (HU)
Naudojimo instrukcija (LT)
Lietošanas norādījumi (LV)
Instrukcja obsługi (PL)
Instrucţiuni de operare (RO)
Manuál (SK)
BPT-IW-⁄“ HYBRID
Art. 414276

EN
BPT-IW-⁄" HYBRID
Art. 414276
Operator's guarantee:
The operator guarantees that all persons working with the device:
• Have been instructed in the occupational health and safety and accident prevention regulations and are
familiar with the handling of the device.
• Have read and understood the operating instructions and the "Safety notices" section.
User's guarantee:
Before commencing the work, the user guarantees that he/she:
• Has been instructed in the occupational health and safety and accident prevention regulations and is
familiar with the handling of the device.
• Has read and understood the operating instructions and the "Safety notices" section.
• On finishing the work, to leave the workplace in such a way that no personal injuries or material damages
can occur in their absence.
Any modifications to the product whatsoever are prohibited:
Design modifications, conversions or attachments are not permitted and could result in personal injuries or
material damages.
Repairs:
Repairs to the device may be performed solely by trained persons. To ensure safety and function, only genuine
spare parts or special tools may be used.
• Lack of compliance with the operating instructions or safety instructions can lead to personal injuries or
material damages.
• Only qualified persons may operate, perform maintenance on or use the device.
• The safety notices must not be lost and should be kept in a location that is accessible to every user.
• Regular maintenance of the device is compulsory in order to satisfy the requirements of ISO 11148.
• If repairs have been performed and parts replaced, this must be documented.
• If the device is found to have a defect or deficiency, it must no longer be used until the problem has been
rectified.
• Only use genuine spare parts for repairs.
• Wear work gloves, safety goggles and ear protection.
• Wear snug-fitting protective work clothing.
• Keep air tools away from children.
Dear Customer,
Before using the product for the first time, it is important that you read the operating
instructions carefully and follow them.
GENERAL SAFETY NOTICES

• Only use impact-resistant screw inserts that are in perfect working order and specially designed for this
purpose.
• Always attach and secure screw inserts to the device as per the instructions.
• Do not touch rotating screw inserts when the device is running.
• Getting caught up carries a risk of severe injuries.
• Keep jewellery such as necklaces or bracelets, and long hair or loose gloves away from the device.
• Do not use the device in rooms with a potentially explosive atmosphere.
• Do not aim the device at other persons.
• Do not run the device in idle with the nut attached.
• Replace tool inserts during maintenance or when not in use; disconnect the air supply to prevent personal
injuries or material damages.
• Air tools must not come into contact with sources of electricity.
• The device is not insulated against contact with sources of electricity.
• Please note the max. operating pressure of 6.3 bar.
• Make sure that this is not exceeded.
• Check that the hose connection is secure.
• Only disconnect the hose from the machine when it is not under pressure.
• Loose air hoses flapping around can cause severe personal injuries or material damages.
• Watch out for the reaction torque when starting the device. In confined spaces, this could cause hand
injuries.
• The user must be physically and mentally capable of operating the device and ensuring it is in safe
condition.
• Dust and vapours can be produced during operation of the device.
• These can cause harm to health, such as cancer, birth defects, asthma and/or dermatitis.
• To prevent this, a risk assessment should be carried out and control measures put in place.
• High noise pollution during operation.
• If no hearing protection is worn, this can lead to serious physical harm, such as tinnitus.
• Vibrations during operation.
• Vibrations occur during operation, which can damage or disturb nerves or blood circulation in the
hands and arms.
• Do not transport the device with the air hose connected.
• Disconnecting the air hose can lead to severe personal injuries or material damages.
The device must be used exclusively for undoing and tightening screws, bolts or nuts. All other use is
expressly prohibited!
We cannot accept any liability for injuries or damages resulting from inexpert or improper use, use for other
purposes or use not compliant with the safety instructions!
In cases of improper use, the user shall be liable for damages!
SPECIAL SAFETY NOTICES
Conditions for use
EN

EN
IG = Innengewinde/female thread AG = Außengewinde/male thread

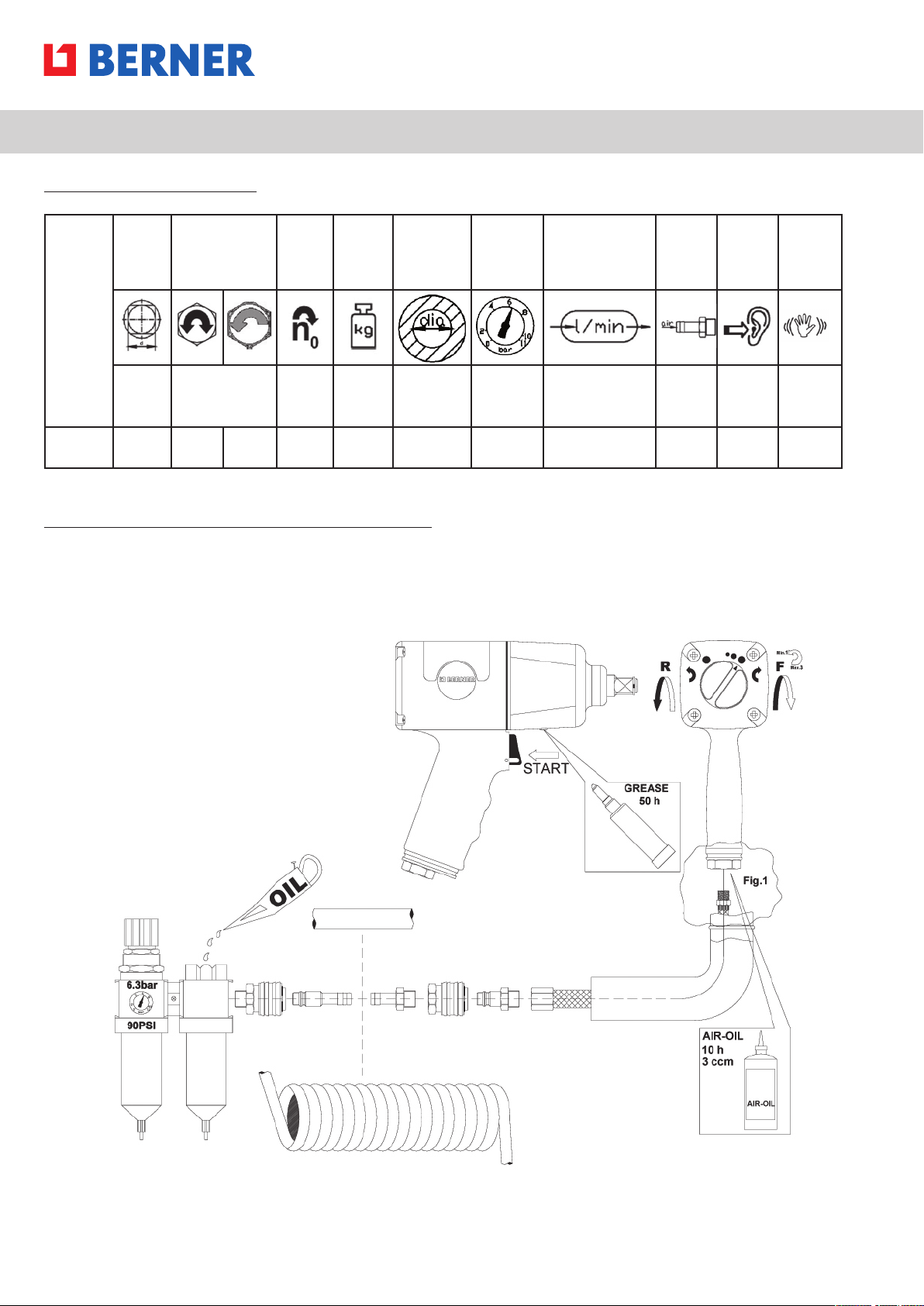

2. Use, function and maintenance
1. Technical data
Model
Drive Torque
M Mmax
Speed Weight Inner hose
diameter
Max.
pressure
Continuous
average air
consumption Air inlet Noise
LpA Vibrat- ions
inch Nm rpm kg mm bar l/min inch dB(A) m/s2
414276 ⁄" 1916 2600 5500 3,5 12,5 6,3 221 ⁄" AG 96 7,7

EN
3. Problems and causes
Symptom Possible cause Solution
Device loses power or does not work
1. Dirt in the motor
2. Not enough air pressure
3. Motor not oiled or rusty due
to lack of oil
4. Device has not been oiled
5. Worn bearings
1a. Oil the device with special air tool
oil and use this to clean the air tool
motor
1b. Open the device and clean it
2. Check the compressor and air hoses,
and the setting on the pressure reduc-
ing valve
3. Oil the device as per the instructions
4. Oil the device as per the instructions
5. Replace the bearings
Reduced torque
1. Not enough lubrication
2. Pressure reducing valve incorrectly set
3. Not enough air pressure in the system
4. Striking mechanism worn
1. Lubricate the striking mechanism
2. Correctly set the pressure reducing
valve
3. Check the compressed air system
4. Replace the striking mechanism
Striking mechanism of device is not
working Striking mechanism is faulty Replace the striking mechanism
The device starts up on its own when
the air supply is connected
Extractor unit:
1. Valve is stuck
2. Rust in the tool balancer
3. Spring faulty or rusty
Replace the extractor unit
Water escapes from the air outlet of
the device
1. Water in the pressure tank of the
compressor
2. Water in the air hoses
1. Drain the pressure tank of the
compressor. Oil the device and allow to
run briefly
2a. Install a water separator
2b. Install an air drier
3c. Oil the device and allow to run briefly
4. Environmental notices
Never dispose of the device with normal household waste. Dispose of the device using an authorised waste
disposal company or your local waste disposal authorities.
Pay attention to the current regulations. In case of doubt, contact your waste disposal authorities. Ensure that
all packaging materials are disposed of in an environmentally friendly manner.

DE
BPT-IW-⁄” HYBRID
Art. 414276
Gewährleistung des Betreibers:
Der Betreiber gewährleistet, dass nur Personen mit dem Gerät arbeiten welche:
• Die in die Vorschriften der Arbeitssicherheit und Unfallverhütung eingewiesen und mit der Handhabung des
Gerätes vertraut sind.
• Die Bedienungsanleitung und das Kapitel „Sicherheitshinweise“ gelesen und verstanden haben.
Gewährleistung des Anwenders:
Der Anwender gewährleistet vor Arbeitsbeginn:
• In die Vorschriften der Arbeitssicherheit und Unfallverhütung eingewiesen und mit der Handhabung des
Gerätes vertraut zu sein.
• Die Bedienungsanleitung und das Kapitel „Sicherheitshinweise“ gelesen und verstanden zu haben.
• Nach Beendigung der Arbeit den Arbeitsplatz so zu verlassen, dass in Abwesenheit keine Personen- oder
Sachschäden entstehen können.
Veränderungen jeglicher Art an dem Produkt sind verboten:
Bauartbedingte Veränderungen, Umbauten oder Anbauten sind nicht gestattet und könnten zu Personen- oder
Sachschäden führen.
Reparaturen:
Reparaturen an dem Gerät sind nur von eingewiesenen Personen durchzuführen. Um die Sicherheit und Funk-
tion sicherzustellen, dürfen nur original Ersatzteile oder Spezialwerkzeuge verwendet werden.
• Wird der Bedienungsanleitung und den Sicherheitsanweisungen nicht folgegeleistet können Personen- oder
Sachschäden entstehen.
• Nur qualifizierte Personen dürfen das Gerät bedienen, warten oder verwenden.
• Die Sicherheitshinweise dürfen nicht verloren gehen und sollten an einem für jeden Anwender zugängliche
Ort aufbewahrt werden.
• Eine regelmäßige Wartung des Gerätes ist verpflichtend um die Anforderungen von ISO 11148 zu gewähr
leisten.
• Wurden Reparaturen durchgeführt und musstenTeile getauscht werden, ist dies zu vermerken.
• Wird an einem Gerät ein Defekt oder Mangel festgestellt, ist dieses nicht mehr zu verwenden bis der Man
gel abgestellt ist.
• Zur Reparatur nur original Ersatzteile verwenden.
• Arbeitshandschuhe, Sicherheitsbrille tragen und Gehörschutz tragen.
• Enganliegende Arbeitsschutzkleidung tragen.
• Druckluftwerkzeuge gehören nicht in Kinderhände.
Sehr geehrter Kunde!
Vor Inbetriebnahme ist es wichtig, die Betriebsanleitung sorgfältig durchzulesen und
danach vorzugehen.
ALLGEMEINE SICHERHEITSHINWEISE

DE
• Nur einwandfreie schlagfeste, dafür vorgesehene, Schraubeinsätze verwenden.
• Schraubeinsätze immer, gegeben den Vorschriften, mit dem Gerät verbinden und sichern.
• Bei laufendem Gerät nicht an drehende Schraubeinsätze greifen.
• Gefahr durch Aufwicklung kann zu starken Verletzungen führen.
• Schmuck wie Hals- oder Armketten, lange Haare oder lockere Handschuhe von dem Gerät fern halten.
• Gerät nicht in explosionsgefährdeten Räumen verwenden.
• Gerät nicht auf andere Personen richten.
• Gerät mit aufgesteckter Nuß nicht im Leerlauf drehen lassen.
• Werkzeugeinsätze wechseln, während der Wartung oder wenn nicht in Verwendung die Luftzufuhr trennen
um Personen- oder Sachschäden zu vermeiden.
• Druckluftwerkzeuge dürfen nicht in Kontakt mit Stromquellen kommen.
• Das Gerät ist nicht gegen den Kontakt mit elektrischen Stromquellen isoliert.
• Auf Betriebsdruck achten, max. 6,3 bar.
• Gewährleisten sie das dieser nicht überschritten wird.
• Schlauchverbindung auf festen Sitz prüfen.
• Maschine nur im drucklosen Zustand abklemmen.
• Umherschlagende Druckluftschläuche können schwere Personen- oder Sachschäden verursachen.
• Auf Reaktionsmoment nach dem Ingangsetzen achten, in engen Stellen kann dies zur Handverletzungen
führen.
• Der Anwender muss physisch und psychisch in der Lage sein das Gerät zu bedienen und auf einen sicheren
Stand achten.
• Beim Betrieb des Gerätes kann es zu Staubbildung und zu Dämpfen kommen.
• Diese können gesundheitliche Schäden wie Krebs, Geburtsfehler, Asthma und/oder Dermatitis
verursachen.
• Um dies zu vermeiden sollte eine Risikobewertung durchgeführt und Regelmaßnahmen gesetzt
werden.
• Hohe Lärmbelastung im Betrieb.
• Wird bei der Verwendung kein Lärmschutz getragen, kann dies zu schweren körperlichen Schäden
wie z.B. Tinnitus führen.
• Auftretende Schwingungen während des Betriebes.
• Während des Betriebes kommt es zu Vibrationen diese können Schäden oder Störungen an Nerven
oder der Blutzirkulatin in Händen und Armen kommen.
• Das Gerät nicht am angeschlossenem Druckluftschlauch transportieren.
• Durch das Lösen des Druckluftschlauches kann es zu schweren Personen- oder Sachschäden
kommen.
Das Gerät ist nur für das Lösen und Anziehen von Schrauben oder Muttern zu verwenden, jede andere
Verwendung schließen wir ausdrücklich aus!
Für Verletzungen und Schäden die aus unsachgemäßer und aus Zweckentfremdeter Anwendung Bzw.
AusZuwiderhandlung gegen die Sicherheitsvorschriften übernehmen wir keine Haftung!
Der Benutzer haftet für Schäden bei nicht bestimmungsgemäßer Verwendung!
SPEZIELLE SICHERHEITSHINWEISE
Bestimmung zur Verwendung

IG = Innengewinde / female thread AG = Außengewinde / male thread
2. Anwendung-Funktion-Wartung
DE
1. Technische Daten
Model
Drive Torque
M Mmax
Speed Weight Inner Hose Dia-
meter
Max.
Pres-
sure
Air Consump-
tion average -
continuos Air Inlet Noise
LpA Vibrat- ions
inch Nm min -1 kg mm bar l/min Inch dB(A) m/s2
414276 ⁄" 1916 2600 5500 3,5 12,5 6,3 221 ⁄" AG 96 7,7

3. Störungen und Ursachen
Symptom Mögliche Ursachen Lösungen
Gerät verliert an Leistung
oder ist ohne Funktion
1. Verschmutzung im Motor
2. Zu wenig Luftdruck
3. Ungeölter oder dadurch Rost im Motor
4. Gerät wurde nicht geölt
5. Verschlißene Lager
1a. Ölen sie das Gerät mit dem speziellem
Druckluftöl und reinigen sie damit den
Luftmotor
1b. Önen sie das Gerät und reinigen
sie es
2. Überprüfen sie den Kompressor und
die Luftleitungen, sowie die Einstellung
am Druckminderer
3. Ölen sie, laut der Anweisung, das Gerät
4. Ölen sie, laut der Anweisung, das Gerät
5. Lager ersetzen
Reduzierung des Drehmoment
1. Zu wenig Schmierung
2. Falsche Einstellung am Druckminderer
3. Zu wenig Luftdruck im System
4. Schlagwerk verbraucht
1. Schlagwerk schmieren
2. Druckminbderer richtig einstellen
3. Überprüfen sie die Druckluftanlage
4. Schlagwerk austauschen
Schlagwerk des Gerätes ist ohne
Funtion Schlagwerk defekt Schlagwerk erneuern
Nach dem anschließen an die
Druckluftversorgung läuft das Gerät
von selbst los
Abzugseinrichtung:
1. Ventil bleibt hängen
2. Rost an der Balancekugel
3. Feder defekt oder rostig
Abzugseinrichtung austauschen
Wasser tritt aus dem Luftauslass des
Gerätes aus
1. Wasser im Druckbehälter des
Kompressors
2. Wasser in den Druckluftleitungen
1. Druckbehälter des Kompressors
entleeren.
Gerät Ölen und kurze Zeit laufen lassen
2a. Wasserabscheider installieren
2b. Lufttrockner installieren
3c. Gerät Ölen und kurze Zeit laufen
lassen
4. Umwelthinweise
Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Entsorgen Sie das Gerät über einen zugelassenen
Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung.
Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer
Entsorgungseinrichtung in Verbindung. Führen Sie alle Verpackungsmaterialien einer umweltgerechten
Entsorgung zu.
DE

FR
BPT-IW-⁄” HYBRID
Art. 414276
Garantie de l'exploitant:
L'exploitant garantit que travaillent avec l'appareil, seules les personnes:
• Qui ont été formées aux règles de la sécurité au travail et de la prévention des accidents et qui sont
familiarisés avec le maniement de l'appareil.
• Qui ont lu et compris le mode d'emploi et le chapitre "Consignes de sécurité".
Garantie de l'utilisateur:
L'utilisateur garantit avant le début du travail:
• Avoir été formé aux règles de la sécurité au travail et de la prévention des accidents et familiarisé avec
lemaniement de l'appareil.
• Avoir lu et compris le mode d'emploi et le chapitre "Consignes de sécurité".
• À la fin du travail, quitter le lieu de travail de manière à ce qu'aucun dommage corporel ou matériel
nepuisse survenir en son absence.
Il est interdit d'apporter des modifications de quelque nature que ce soit au produit :
Les modifications, transformations ou ajouts liés au type de construction ne sont pas autorisés et pourraient
entraîner des dommages corporels ou matériels.
Réparations:
Les réparations sur l'appareil ne doivent être eectuées que par des personnes formées à cet eet. Pour
garantir la sécurité et le bon fonctionnement, seules des pièces de rechange d'origine ou des outils spéciaux
doivent être utilisés.
• Le non-respect du mode d'emploi et des consignes de sécurité peut entraîner des dommages corporels
oumatériels.
• Seules des personnes qualifiées sont autorisées à manipuler, entretenir ou utiliser l'appareil.
• Les consignes de sécurité ne doivent pas être perdues et doivent être conservées dans un endroit
accessible à tout utilisateur.
• Un entretien régulier de l'appareil est obligatoire pour garantir les exigences de la norme ISO 11148.
• Si des réparations ont été eectuées et que des pièces ont dû être remplacées, il convient de le mentionner.
• Si un défaut ou un vice est constaté sur un appareil, celui-ci ne doit plus être utilisé jusqu'à ce qu'il soit
remédié au vice.
• Pour la réparation, n'utiliser que des pièces de rechange d'origine.
• Porter des gants de travail, des lunettes de sécurité et des protections auditives.
• Porter des vêtements de travail moulants.
• Les outils pneumatiques ne doivent pas être laissés entre les mains des enfants.
Cher client,
Avant la mise en service, il est important de lire attentivement le mode d'emploi
et de procéder en conséquence.
CONSIGNES GÉNÉRALES DE SÉCURITÉ

FR
• N'utiliser que des inserts de vis en parfait état, résistants aux chocs et prévus à cet eet.
• Toujours fixer et sécuriser les inserts de vis avec l'appareil, conformément aux prescriptions.
• Ne pas toucher les inserts de vis en rotation lorsque l'appareil est en marche.
• Le danger dû à l'enroulement peut entraîner de graves blessures.
• Tenir les bijoux tels que les colliers ou les bracelets, les cheveux longs ou les gants amples à l'écart
del'appareil.
• Ne pas utiliser l'appareil dans des locaux présentant un risque d'explosion.
• Ne pas diriger l'appareil vers d'autres personnes.
• Ne pas laisser tourner l'appareil à vide avec la noix enfichée.
• Changer les inserts d'outils, couper l'arrivée d'air pendant l'entretien ou lorsqu'ils ne sont pas utilisés
afind'éviter des dommages corporels ou matériels.
• Les outils pneumatiques ne doivent pas entrer en contact avec des sources d'électricité.
• L'appareil n'est pas isolé contre le contact avec des sources de courant électrique.
• Veiller à la pression de service, max. 6,3 bar.
• Veillez à ce qu'elle ne soit pas dépassée.
• Vérifier le serrage du raccord de tuyau.
• Ne débrancher la machine que lorsqu'elle n'est plus sous pression.
• Les tuyaux d'air comprimé qui se déplacent peuvent provoquer de graves dommages corporels
oumatériels.
• Veiller au moment de réaction après la mise en marche, dans les endroits étroits, cela peut entraîner des
blessures aux mains.
• L'utilisateur doit être physiquement et psychiquement capable d'utiliser l'appareil et doit veiller à avoir une
position stable.
• L'utilisation de l'appareil peut entraîner la formation de poussières et de vapeurs.
• Ceux-ci peuvent provoquer des problèmes de santé (cancer, malformations congénitales, asthme
et/ou dermatite).
• Pour éviter cela, il convient de procéder à une évaluation des risques et de mettre en place des
mesures réglementaires.
• Niveau de bruit élevé lors de l'utilisation.
• Si l'on ne porte pas de protection contre le bruit lors de l'utilisation, cela peut entraîner de graves
dommages physiques tels que des acouphènes.
• Vibrations survenant pendant le fonctionnement.
• Pendant le fonctionnement, il y a des vibrations qui peuvent endommager ou perturber les nerfs
ou la circulation sanguine dans les mains et les bras.
• Ne pas transporter l'appareil en le tenant par le tuyau d'air comprimé raccordé.
• Le détachement du tuyau d'air comprimé peut entraîner de graves dommages corporels ou matériels.
L'appareil ne doit être utilisé que pour le desserrage et le serrage de vis ou d'écrous, nous excluons
expressément toute autre utilisation !
Nous déclinons toute responsabilité en cas de blessures et de dommages résultant d'une utilisation
inappropriée ou d'une infraction aux consignes de sécurité !
L'utilisateur est responsable des dommages causés par une utilisation non conforme à l'usage prévu !
CONSIGNES SPÉCIALES DE SÉCURITÉ
Disposition d'utilisation

FR
IG = filetage femelle AG = filetage mâle
2. Utilisation - Fonctionnement - Entretien
1. Données techniques
Modèle
Trans-
mis-
sion
Couple
M Mmax
Vites-
se Poids Diamètre
intérieur
du tuyau
Pression
max.
Consommation
d'air moyenne
- continue
Entrée
d'air Bruit LpA Vibrat- ions
pouce Nm min -1 kg mm bar l/min pouce dB(A) m/s2
414276 ⁄" 1916 2600 5500 3,5 12,5 6,3 221 ⁄" AG 96 7,7

FR
3. Dysfonctionnements et causes
Symptôme Causes possibles Solutions
L'appareil perd de sa puissance
ou ne fonctionne pas
1. Encrassement du moteur
2. Pression d'air insusante
3. Moteur non huilé ou, de ce fait, rouille
dans le moteur
4. L'appareil n'a pas été huilé
5. Roulements fermés
1a. Huilez l'appareil avec l'huile spéciale
pour air comprimé et nettoyez le moteur
pneumatique avec cette huile
1b. Ouvrez l'appareil et nettoyez-le
2. Vérifiez le compresseur et les conduites
d'air, ainsi que le réglage du détendeur
3. Huilez l'appareil selon les instructions
4. Huilez l'appareil selon les instructions
5. Remplacer le roulement
Réduction du couple
1. Lubrification insusante
2. Mauvais réglage du détendeur
3. Pression d'air insusante dans
lesystème
4. Mécanisme de percussion usé
1. Lubrifier le mécanisme de percussion
2. Régler correctement le détendeur
3. Contrôlez le système d'air comprimé
4. Remplacer le mécanisme de percussion
Le mécanisme de percussion de
l'appareil est inopérant Mécanisme de percussion défectueux Remplacer le mécanisme de percussion
Après le raccordement à
l'alimentation en air comprimé,
l'appareil se met en marche tout seul
Dispositif d'extraction:
1. La valve reste bloquée
2. Rouille sur la boule d'équilibre
3. Ressort défectueux ou rouillé
Remplacer le dispositif d'extraction
De l'eau s'échappe de la sortie d'air
de l'appareil
1. Eau dans le récipient à pression du
compresseur
2. Eau dans les conduites d'air
comprimé
1. Vider le récipient à pression du
compresseur. Huiler l'appareil et le laisser
fonctionner un court moment
2a. Installer un séparateur d'eau
2b. Installer un déshydrateur d'air
3c. Huiler l'appareil et le laisser fonctionner
un court moment
4. Consignes environnementales
Ne jetez en aucun cas l'appareil avec les déchets ménagers normaux. Éliminez l'appareil via une entreprise
d'élimination des déchets agréée ou via votre service d'élimination des déchets communal.
Respectez les règles actuellement en vigueur. En cas de doute, contactez votre organisme d'élimination des
déchets. Éliminez tous les matériaux d'emballage dans le respect de l'environnement.

ES
BPT-IW-⁄” HYBRID
Art. 414276
Garantía de la entidad explotadora:
La entidad explotadora garantiza que solamente pueden trabajar en el equipo las personas que cumplan
conestos requisitos:
• Que hayan recibido formación las normas de seguridad laboral y prevención de accidentes y estén
familiarizados con el manejo del equipo.
• Que hayan leído las instrucciones de uso y el capítulo "Indicaciones de seguridad".
Garantía del usuario:
Antes de que comiencen los trabajos, el usuario garantiza lo siguiente:
• Haber recibido formación sobre las normas de seguridad laboral y prevención de accidentes y estar
familiarizado con el manejo del equipo.
• Que se hayan leído las instrucciones de uso y el capítulo "Indicaciones de seguridad".
• Después de terminar el trabajo, el puesto de trabajo debe disponerse de forma que no se puedan producir
daños personales ni materiales cuando esté sin ocupar.
Está prohibido realizar cualquier tipo de modificación sobre el producto:
No se permiten las modificaciones, conversiones o acoplamientos relacionados con el diseño y podrían
provocar daños personales o materiales.
Reparaciones:
Únicamente las personas cualificadas pueden realizar reparaciones en el equipo. Para asegurar la seguridad
yla función, solo se pueden utilizar piezas de recambio originales o herramientas especiales.
• Si no se siguen las instrucciones de uso ni las indicaciones de seguridad, se pueden ocasionar daños
personales o materiales.
• Solamente personas cualificadas pueden operar, mantener o utilizar el equipo.
• Las instrucciones de seguridad no se deben perder y se deben conservar en un lugar accesible para todos
los usuarios.
• El mantenimiento regular del equipo es obligatorio para garantizar el cumplimiento de la norma ISO 11148.
• Si se realizan reparaciones y se deben cambiar piezas, esto se debe indicar.
• Si se detecta un defecto o una deficiencia en el equipo, no se debe utilizar hasta que se haya subsanado
eldefecto.
• Para la reparación, únicamente deben utilizarse piezas originales.
• Se deben llevar guantes de trabajo, gafas de seguridad y protección auditiva.
• Llevar ropa de protección ajustada.
• No deje que los niños se acerquen a herramientas de aire comprimido.
Estimado cliente:
Antes de la puesta en marcha, es importante leer detenidamente la totalidad de las
instrucciones de uso y proceder después.
INDICACIONES GENERALES DE SEGURIDAD

ES
• Utilice únicamente insertos de tornillos en perfecto estado y resistentes a los impactos, previstos para
estefin.
• Conecte y fije siempre los insertos de tornillo al equipo de acuerdo con las instrucciones.
• No toque los insertos de los tornillos giratorios cuando el equipo esté funcionando.
• Los desprendimientos pueden provocar lesiones graves.
• No llevar joyería como pulseras o collares, cabello largo o guantes sueltos cerca del equipo.
• No se debe utilizar el equipo en espacios con peligro de explosión.
• No orientar el equipo a otra persona.
• No permita que el equipo gire al ralentí con la tuerca puesta.
• Cambie los insertos de herramienta, desconecte el suministro de aire durante el mantenimiento o cuando
no se esté usando para evitar lesiones personales o daños materiales.
• Las herramientas de aire comprimido no pueden ponerse en contacto con fuentes de electricidad.
• El equipo no está aislado contra el contacto con fuentes de electricidad críticas.
• Supervise la presión de funcionamiento, máx. 6,3 bar.
• Asegúrese de que no se excede.
• Compruebe que la conexión de manguera está firmemente asentada.
• Solo desconecte la máquina si está despresurizada.
• Si una manguera de aire comprimido se agita, esto puede causar graves lesiones personales o daños
materiales.
• Tenga cuidado con el par de reacción tras el arranque, en lugares estrechos puede provocar lesiones en las
manos.
• El usuario debe estar física y mentalmente capacitado para manejar el equipo y garantizar un soporte
seguro.
• El funcionamiento del equipo puede generar polvos y vapores.
• Estos pueden causar daños a la salud (como cáncer, malformaciones fetales, asma o dermatitis.
• Para evitar esto, se debe realizar una evaluación de riesgos y establecer medidas reglamentarias.
• Alta contaminación acústica durante el funcionamiento.
• Se debe llevar protección contra el ruido, para prevenir lesiones físicas como tinnitus.
• Se producen vibraciones durante el funcionamiento.
• Durante el funcionamiento, se producen vibraciones que pueden dañar o causar perturbaciones en los
nervios o la circulación sanguínea de las manos y los brazos.
• No transporte el equipo con la manguera de aire comprimido conectada.
• Si una manguera de aire comprimido se suelta, esto puede causar graves lesiones personales o daños
materiales.
El aparato solo debe utilizarse para aflojar y apretar tornillos o tuercas. Cualquier otro tipo de uso queda
explícitamente excluido.
No aceptamos ninguna responsabilidad por lesiones o daños derivados de un uso inadecuado o para fines
distintos a los previstos, ni por infracciones de las normas de seguridad.
El usuario es responsable de los daños causados por un uso inadecuado.
INDICACIONES ESPECIALES DE SEGURIDAD
Disposición para el uso

ES
RI = Roscas internas/female thread RE = Roscas externas/male thread
2. Manejo-Funcionamiento-Mantenimiento
1. Datos técnicos
Modelo
Ac-
ciona-
miento
Par
M Mmáx
Veloci-
dad Peso
Diámetro
interno
de
manguera
Presión
máx.
Promedio de
consumo de
aire - continuo
Entrada
de aire LpA de ruido Vibra- ciones
pulga-
das Nm min -1 kg mm bar l/min Pulga- das dB(A) m/s2
414276 ⁄" 1916 2600 5500 3,5 12,5 6,3 221 ⁄" AG 96 7,7

ES
3. Averías y sus causas
Síntoma Posibles causas Soluciones
El aparato pierde potencia
o no funciona
1. Suciedad en el motor
2. Presión de aire insuficiente
3. Motor sin limpiar y con óxido
4. No se ha aplicado aceite al equipo
5. Rodamientos cerrados
1a. Lubrique el equipo con el aceite especial
para aire comprimido ylimpie el motor
de aire con este.
1b. Abra el equipo y límpielo
2. Compruebe el compresor y los conductos
de aire, así como el ajuste del reductor de
presión.
3. Lubrique el equipo según las
instrucciones.
4. Lubrique el equipo según las
instrucciones.
5. Reemplace los rodamientos
Reducción del par
1. Lubricación insuficiente
2. Ajuste incorrecto del reductor
depresión
3. Presión de aire insuficiente en
elsistema
4. Mecanismo de golpeo desgastado
1. Lubrique el mecanismo de golpeo
2. Ajuste correctamente el reductor de
presión
3. Compruebe el sistema de aire
comprimido
4. Reemplace el mecanismo de golpeo
El mecanismo de golpeo del equipo
no funciona Mecanismo de golpeo defectuoso Renueve el mecanismo de golpeo
Al conectarse al suministro de aire
comprimido, el equipo se pone en
marcha
Dispositivo de extracción:
1. La válvula se queda atascada
2. Óxido en la bola de equilibrio
3. Resorte defectuoso u oxidado
Reemplace el dispositivo de extracción
Fugas de agua en la salida de aire
delequipo
1. Agua en el tanque de presión
delcompresor
2. Agua en los conductos de aire
comprimido
1. Vaciar el agua en el tanque de presión del
compresor. Lubrique el equipo ydéjelo
funcionar un periodo de tiempocorto
2a. Instale un separador de agua
2b. Instale un secador de aire
3c. Lubrique el equipo y déjelo funcionar
unperiodo de tiempo corto
4. Indicaciones medioambientales
En ningún caso deseche el equipo con los desechos ordinarios. Elimine el aparato a través de una empresa
deeliminación de residuos autorizada o a través de su instalación municipal de eliminación de residuos.
Siga las normativas en vigor. En caso de duda, póngase en contacto con su instalación de eliminación
deresiduos. Elimine todos los materiales de embalaje de forma respetuosa con el medioambiente.

IT
BPT-IW-⁄” HYBRID
Art. 414276
Garanzia dell'operatore:
L'operatore garantisce che a operare sul dispositivo saranno soltanto persone:
• che sono state istruite nelle disposizioni in materia di tutela sul lavoro e di prevenzione degli incidenti
ehanno acquisito familiarità con l'uso del dispositivo.
• che hanno letto e compreso il manuale d'istruzioni e il capitolo "Indicazioni in materia di sicurezza".
Garanzia dell'utente:
prima di procedere con il lavoro, l'utente garantisce:
• di essere stato istruito nelle disposizioni in materia di tutela sul lavoro e di prevenzione degli incidenti
e di avere acquisito familiarità con l'uso del dispositivo.
• di avere letto e compreso il manuale d'istruzioni e il capitolo "Indicazioni in materia di sicurezza".
• Una volta terminato il lavoro è necessario abbandonare la postazione in modo tale che non possa
verificarsi alcun danno a persone o cose in loro assenza.
Sono vietate modifiche di qualsiasi tipo al prodotto:
modifiche, conversioni o estensioni di tipo strutturale non sono consentite. Tra l'altro, potrebbero provocare
lesioni personali o danni alla proprietà.
Riparazioni:
le riparazioni nel dispositivo devono essere eseguite esclusivamente da persone istruite. Per garantire la
sicurezza e la funzionalità, è consentito utilizzare solo parti di ricambio originali o utensili speciali.
• L'inosservanza del manuale d'istruzioni e delle indicazioni in materia di sicurezza può comportare il
rischio di lesioni personali o danni alla proprietà.
• Soltanto le persone qualificate possono mettere in funzione, utilizzare e sottoporre a manutenzione il
dispositivo.
• Le indicazioni in materia di sicurezza non devono andare perdute e dovranno essere conservate in un
luogo accessibile ad ogni utente.
• Al fine di garantire la conformità alla norma ISO 11148, è d'obbligo una manutenzione regolare del
dispositivo.
• Se sono state eseguite riparazioni e occorre sostituire delle parti, è necessario annotarlo.
• Se si riscontra un difetto o una carenza su un dispositivo, quest'ultimo non deve più essere utilizzato fino
a quando il difetto non sarà stato corretto.
• Per la riparazione, utilizzare esclusivamente parti di ricambio originali.
• Indossare guanti da lavoro, occhiali di sicurezza e protezioni per l'udito.
• Indossare indumenti protettivi aderenti.
• Tenere lontano dalla portata dei bambini gli utensili ad aria compressa.
Gentile cliente,
prima della messa in funzione, è essenziale leggere attentamente il manuale
d'istruzioni e procedere come segue
INDICAZIONI GENERALI IN MATERIA DI SICUREZZA

IT
• Usare solo inserti per viti che siano in ottimo stato, resistenti agli urti e destinati a tale scopo.
• Collegare e fissare sempre gli inserti a vite all'unità in base alle disposizioni.
• Non entrare a contatto con gli inserti a vite rotanti quando il dispositivo è in funzione.
• Il pericolo dovuto all'avvolgimento può causare gravi lesioni.
• Tenere lontano dal dispositivo gioielli come collane o braccialetti, capelli lunghi o i guanti non aderenti.
• Non utilizzare il dispositivo in locali a rischio esplosione.
• Non dirigere il dispositivo verso altre persone.
• Fare in modo che il dispositivo non ruoti in folle con il dado fissato.
• Cambiare gli inserti degli utensili, scollegare l'alimentazione dell'aria durante la manutenzione o quando non
è in uso al fine di evitare lesioni personali o danni materiali.
• Gli utensili pneumatici non devono entrare a contatto con sorgenti energetiche.
• Il dispositivo non è isolato dal contatto con sorgenti di energia elettrica.
• Prestare attenzione alla pressione di esercizio (max. 6,3 bar).
• Assicurarsi che tale valore non venga superato.
• Controllare la tenuta del collegamento del tubo flessibile.
• Scollegare la macchina solo quando è depressurizzata.
• I tubi flessibili dell'aria compressa in movimentazione possono causare gravi lesioni personali odanni
alla proprietà.
• Prestare attenzione al momento di reazione dopo la messa in funzione, poiché in luoghi stretti ciò può
provocare lesioni alle mani.
• L'utente deve essere fisicamente e mentalmente in grado di utilizzare il dispositivo e garantire una posizione
sicura.
• Durante il funzionamento del dispositivo si possono generare polvere e vapori.
• Questi possono causare danni alla salute (come cancro, difetti alla nascita, asma e/o dermatiti.
• Per evitare ciò, è necessario eettuare una valutazione del rischio e mettere in atto misure
diregolamentazione.
• Elevato inquinamento acustico durante il funzionamento.
• Il mancato utilizzo di protezioni antirumore durante l'uso può provocare gravi danni fisici come, ades.,
gli acufeni.
• Vibrazioni che si verificano durante il funzionamento.
• Durante il funzionamento, si creano vibrazioni che possono causare danni o disturbi ai nervi o alla
circolazione del sangue nelle mani e nelle braccia.
• Non trasportare il dispositivo con il tubo flessibile dell'aria compressa collegato.
• Se il tubo flessibile dell'aria compressa è allentato, ciò può causare gravi lesioni personali o danni alla
proprietà.
Il dispositivo deve essere utilizzato solo per allentare e serrare viti o dadi, pertanto escludiamo espressamente
qualsiasi altro uso!
Non ci assumiamo alcuna responsabilità per lesioni e danni derivanti da un utilizzo improprio o per finalità
diverse per cui è destinato o dalla violazione delle disposizioni di sicurezza!
L'utente si fa carico dei danni causati da un utilizzo improprio!
INDICAZIONI SPECIALI IN MATERIA DI SICUREZZA
Disposizioni per l'uso

IT
FI = filettatura interna/female thread FE = filettatura esterna/male thread
2. Manutenzione delle funzioni applicative
1. Scheda tecnica
Modello
Attua-
tore Coppia M Mmax
Velo-
cità Peso
Diametro
interno
del tubo
flessibile
Max.
pressione
Consumo
d'aria medio
- continuo
In-
gresso
dell'aria
Rumore
LpA Vibra- zioni
pollice Nm min -1 kg mm bar l/min Pollice dB(A) m/s2
414276 ⁄" 1916 2600 5500 3,5 12,5 6,3 221 ⁄" AG 96 7,7
