HS 800 Digital / HS 800 Digital Rotor / HS 800 Digital 6pin
Sie haben sich für das Pilotenheadset HS 800 Digital von beyerdynamic entschieden. Vielen Dank
für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Produktinfor-
mation vor Inbetriebnahme aufmerksam durch.
1. Sicherheitshinweis
Mit dem HS 800 Digital können sich für Ihr Flugzeug oder Ihren Helikopter typische Geräusche
(z.B. Motoren-, Propellerklang, Warnsignale usw.) anders anhören. Machen Sie sich daher vor
dem Start mit allen wichtigen Geräuschen vertraut. Stellen Sie die Lautstärke so ein, dass Sie alle
wichtigen Geräusche, Warntöne oder Geräusche, die durch Fehlfunktionen entstehen, hören
können.
2. Anwendungen
Das HS 800 Digital ist ein Pilotenheadset in geschlossener Bauweise für gehobene Ansprüche.
3. Funktion des DANR
Unter Lärm leidet die Konzentrationsfähigkeit und das Situationsbewusstsein: Eigenschaften,
die beim Fliegen sicherheitsrelevant sind! Dauerlärm kann sogar zu bleibenden Schäden des
Gehörs führen.
3.1. Aktive Geräuschunterdrückung
Die Funktion der aktiven Geräuschunterdrückung basiert auf dem Prinzip des phaseninversen
Schalls. In den herkömmlichen analogen ANR Headsets nehmen kleine Mikrofone in den Ohr-
muscheln den Lärm auf und ein analoger Filterschaltkreis (NC-Filter) erzeugt ein Schallsignal mit
umgekehrter Wellenform – phaseninvers. Das ursprüngliche Geräusch wird durch das phasen-
inverse Schallsignal überlagert und reduziert: Es kommt weniger Lärm am Trommelfell an.

Im tiefen Frequenzbereich (25 bis 500 Hz) ist aktive Geräuschunterdrückung besonders wirk-
sam. Bei höheren Frequenzen zeigt es dagegen weniger Wirkung. Deshalb bringt ein Headset
meistens eine Kombination aus aktivem und passivem Gehörschutz mit sich.
3.2. Digital Adaptive Noise Reduction DANR
Aktive Geräuschunterdrückung auf analoger Basis gibt es für Aviation Headsets seit über
20 Jahren. Ein Headset mit analoger aktiver Geräuschunterdrückung fängt nach dem Einschal-
ten an zu arbeiten. Die Eigenschaften des Analogfilters sind dabei unabhängig von der Schall-
umgebung immer dieselben. Ein analoges aktives Headset kann sich deshalb nicht an veränderte
Schallsituationen anpassen.
Genau hier setzen die Vorteile der digitalen Signalverarbeitung ein. Der NC-Filter ist als Soft-
warealgorithmus programmiert und verarbeitet digitalisierte Schallsignale auf einem Mikro-
prozessor. Neben einem präziseren Ergebnis ist der Hauptvorteil, dass ein digitaler NC-Filter so
programmiert werden kann, dass er intelligent auf verschiedene Schallumgebungen reagiert.
Dazu gehört ein automatisches Aktivieren bei Triebwerksstart und eine Anpassung an
Frequenzspitzen (Peaks), die typisch für Motorenlärm sind. Ein analoger NC-Filter kann dagegen
nicht zwischen besonders lauten und leisen Frequenzen unterscheiden.
6 | 7
deutsch
+=
1. Ursprüngliches
Geräusch
2. Schallsignal mit
umgekehrter
Wellenform –
phaseninvers
3. Phaseninverses
Schallsignal überla-
gert und reduziert
das ursprüngliche
Geräusch: Es
kommt weniger
Lärm am Trommel-
fell an.

Hinweis:
Durch das automatische Aktivieren des DANR beim Triebwerksstart merken Sie keine
Geräuschunterdrückung. Bei normalen Umgebungsgeräuschen merken Sie auch kein
Hintergrundrauschen beim Einschalten des DANR. Die DANR Funktion können Sie über-
prüfen, wenn Sie im Flug die DANR Funktion ausschalten.
4. Benutzung
4.1 HS 800 Digital aufbewahren und pflegen
Am sichersten ist das Headset in der mitgelieferten gepolsterten Tasche aufbewahrt. Vermeiden
Sie die Lagerung bei extremen Temperaturen, Feuchtigkeit und direkter Sonneneinstrahlung.
Reinigen Sie das HS 800 Digital mit einem weichen Tuch. Für Echtlederpolster sollten Sie ein
Lederpflegemittel verwenden. Tauchen Sie das Headset auf keinen Fall in Wasser.
4.2 Einstellungen für den Betrieb - Headset
4.2.1 Kopfbügel
Um den Tragekomfort und die Lärmdämpfung zu optimieren, müssen Sie den Kopfbügel des
Headsets an Ihren Kopf anpassen.
Wenn der Kopfbügel über die Kopfmitte verläuft, sollte der Bügel so eingestellt sein, dass
• beide Ohren komplett umschlossen sind
• ein leichter Druck um die Ohren zu spüren ist
• beide Seiten des Bügels gleich verlängert sind

4.2.2 Mikrofon

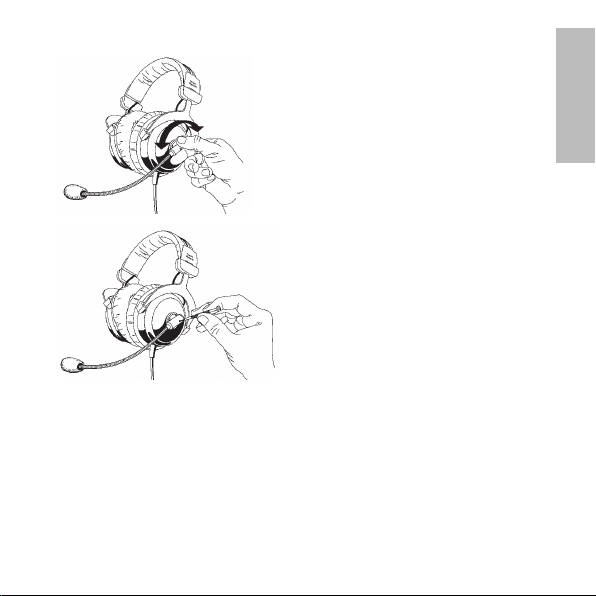

• Ziehen Sie den Windschutz auf das Mikrofon, so dass dieser das Mikrofon komplett umschließt.
• Biegen Sie den flexiblen Schwanenhals so, dass das Mikrofon möglichst dicht mittig vor Ihrem
Mund platziert ist. Zur Vermeidung von Überdehnungen und frühzeitigem Verschleiß darf
der Schwanenhals nur max. 90 Grad gebogen werden.
• Drehen Sie am festen Mikrofonarmhalter (nie-
mals am Schwanenhals!) das Mikrofon auf die
von Ihnen gewünschte Seite.
• Die Empfindlichkeit des Mikrofons können Sie
mit dem mitgelieferten Schraubendreher ein-
stellen (siehe Abbildung).
• Werkseitig ist eine hohe Empfindlichkeit ein-
gestellt. Drehen der Potentiometereinstellung
nach links reduziert die Empfindlichkeit.
8 | 9
deutsch

4.3 Einstellungen für den Betrieb - Audiobox
4.3.1 Bedienelemente Audiobox
Ein-Aus-Taster für die externe Audioschnittstelle
Betriebskontroll-LED für die externe Audioschnittstelle
Lautstärkeregler Kopfhörer
Auto-Mute-Taster
Status-LED für die Auto-Mute-Funktion
Betriebskontroll-LED für die DANR-Funktion
Mono-Stereo-Schalter
Batteriefach für zwei AA-Batterien
Anschluss für Mobiltelefon oder Abspielgerät
Anschluss für externe Stromversorgung











4.3.2 Lautstärkeregler
Stellen Sie mit den Lautstärkereglern eine mittlere Lautstärke ein. Der linke Schieber regelt die
Lautstärke auf dem linken Ohr und umgekehrt, wenn das Headset so aufgesetzt wird, dass das
Mikrofon links getragen wird. Mit den Lautstärkereglern lässt sich nur die Lautstärke des Inter-
com-Signals einstellen. Die Lautstärke externer Audioquellen (z.B. MP3 Spieler) muss am Gerät
selbst eingestellt werden.
Zu hohe Lautstärke schädigt Ihr Gehör und erschwert die Wahrnehmung von
Warntönen!
4.3.3 Mono-Stereo-Schalter
Üblicherweise empfangen Sie Ihre Tonquelle von Intercom-Systemen in Mono. Sie können dann
den Mono-/Stereo-Schalter in der voreingestellten Mono-Stellung belassen. Schalten Sie bei
einem Stereo-Intercom-System auf „Stereo“ um.
Hinweis:
Wenn Sie trotz Mono-Intercom den Schalter auf Stereo stellen, hören Sie das Kopf-
hörersignal nur auf einer Seite.
4.3.4 Ein-Aus-Taster
Bei Betätigung des Ein-Aus-Tasters wird die Audiobox eingeschaltet. Auch das DANR-System
ist dann aktiviert, was durch die LED angezeigt wird. Die Audiobox schaltet sich automatisch
ab, sobald die Umgebung für einige Minuten leise ist. Um Strom zu sparen, empfehlen wir das
Abschalten von Hand.
Hinweis:
Um ein unbeabsichtigtes Betätigen des Schalters zu vermeiden, reagiert er nicht auf
kurzes Antippen. Sie müssen daher den Taster ca. eine Sekunde gedrückt halten.
Bei externer Stromversorgung über das mitgelieferte Kabel mit 3-pol. XLR-Stecker
(HS 800 Digital) oder über den sechspoligen Lemo-Stecker (HS 800 Digital 6pin), braucht
der Ein-Aus-Taster nicht betätigt zu werden. Sobald Strom anliegt (z.B. beim Einschal-
ten der Avionik) schaltet sich das HS 800 Digital automatisch an.
Wichtig:
Bei ausgeschalteter Audiobox funktioniert das HS 800 Digital als passives Headset.
10 | 11
deutsch

4.3.5 Auto-Mute-Taster
Mit dem Auto-Mute-Taster können Sie die Auto-Mute-Funktion der Audiobox ein- und aus-
schalten. Bei aktiviertem Auto-Mute regelt sich die Lautstärke der externen Einspielung auto-
matisch auf 10% der Lautstärke herunter, wenn ein Signal vom Funkgerät bzw. der
Intercom-Anlage kommt. Kurz nach dem Signal wird die Lautstärke der externen Einspielung
wieder auf das eingestellte Niveau angehoben. Wenn die Auto-Mute-Funktion aktiviert ist,
leuchtet die Status-LED . Bei Inbetriebnahme der Audiobox ist die Auto-Mute-Funktion grund-
sätzlich aktiviert.
Hinweis:
Zum Telefonieren empfiehlt es sich, die Auto-Mute-Funktion zu deaktivieren. Ansonsten
kann es durch die eigene Stimme, die vom Intercom wiedergegeben wird, zum Aus-
blenden des Gespräches kommen.
5. Anschluss externer Geräte an die Audiobox
Bitte beachten Sie, dass die Einspeisung externer Signale wie beispielsweise von einem
MP3-Player oder Mobiltelefon nur dann funktioniert, wenn die Audiobox eingeschaltet ist.
5.1 Sicherheitshinweis
Bei Benutzung eines Mobiltelefons im Cockpit können Sie gesetzliche Bestimmungen
verletzen. Bitte informieren Sie sich bei der zuständigen Behörde des jeweiligen Landes über die
geltenden Regelungen. Wir empfehlen die Benutzung des Mobiltelefons mit dem HS 800 Digital
grundsätzlich nur am Boden.
5.2 Musikeinspielung
5.2.1 Anschluss
Benutzen Sie das Kabel mit den beiden 3,5 mm Klinkensteckern.
5.2.2 Betrieb
• Um Gehörschäden zu vermeiden, stellen Sie sicher, dass die Lautstärke des Einspielgeräts auf
Minimum gestellt ist.
• Schalten Sie die Audiobox ein.
• Regeln Sie die Lautstärke des Einspielgeräts langsam auf das gewünschte Niveau.
• Stellen Sie sicher, dass Sie alle wichtigen Geräusche wie z.B. Warntöne hören können.

5.3 Mobiltelefon
Die gängigsten Mobiltelefone können an das HS 800 Digital angeschlossen werden. Wir
garantieren nicht, dass sich alle Mobiltelefone an das HS 800 Digital anschließen lassen!
Hinweis:
Das Mikrofon des HS 800 Digital wird vom Bordnetz des Flugzeugs über den Mikro-
fonanschluss gespeist. Es funktioniert deshalb nur bei eingeschaltetem Funkgerät. Die
Hörerfunktion ist davon unabhängig.
5.3.1 Anschluss
Benutzen Sie das beigelegte Kabel mit dem kleineren Stecker (2,5 mm). Dieser Stecker passt
in viele gängige Mobiltelefone. Wenn Ihr Telefon nicht über eine passende Buchse verfügt,
benötigen Sie einen Adapter, den es im Zubehörhandel für Mobiltelefone gibt.
5.3.2 Betrieb
Um Gehörschäden zu vermeiden, stellen Sie sicher, dass die Lautstärke des Mobiltelefons auf
Minimum gestellt ist und erhöhen Sie dann langsam auf das gewünschte Niveau. Deaktivieren
Sie die Auto-Mute-Funktion mit dem Auto-Mute-Taster .
6. Batteriewechsel
Sie benötigen für die Audiobox nur dann Batterien, wenn Sie das HS 800 Digital nicht über das
Bordnetz mit Strom versorgen.
Die Audiobox hat ein Batteriefach für zwei AA-Batterien. Alternativ lassen sich auch
AA-Akkus verwenden. Die Position der Batterien im Fach entnehmen Sie der Skizze auf dem
Boden des Batteriefaches.

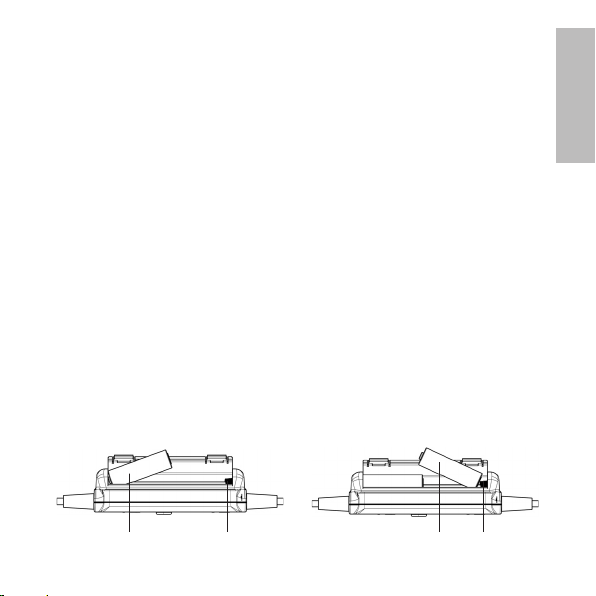

Legen Sie die Batterien in derselben Reihenfolge ein wie in den Zeichnungen dargestellt.
12 | 13
deutsch
1. Batterie 2. BatterieFeder Feder

Die Betriebskontroll-LED  beginnt langsam zu blinken, wenn die Batterien noch Kapazität für
ca. sechs Betriebsstunden haben. Vor dem nächsten Flug sollten dann schon neue Batterien
bzw. Akkus eingelegt werden. Ein schnelleres Blinken der Betriebskontroll-LED signalisiert,
dass die Kapazität der Batterien bzw. Akkus erschöpft ist und diese gegen neue ausgetauscht
werden sollten. Die Kapazität von Akkus und Batterien ist unterschiedlich. Außerdem ist zu be-
rücksichtigen, dass Akkus sich bei längerer Lagerzeit selbst entladen können.
Hinweis:
Wir empfehlen die Stromversorgung über das Flugzeugbordnetz, um die Stromversor-
gung jederzeit sicherzustellen. Das HS 800 Digital funktioniert auch ohne Strom, die
„Digital Adaptive Noise Reduction“ kann dann aber nicht mehr aktiviert werden.
7. Stromversorgung über das Bordnetz des Flugzeugs
7.1 HS 800 Digital
Mit dem im Lieferumfang enthaltenen Stromversorgungskabel können Sie das HS 800 Digital
über das Bordnetz mit Strom versorgen. Die 3-polige XLR-Buchse sollte im Flugzeug möglichst
nah an den Klinkenbuchsen platziert sein und darf mit 12 - 36 V DC belegt sein. Stellen Sie vor
der Inbetriebnahme sicher, dass die Stromversorgung aus dem Bordnetz mit einer 500 mA
Sicherung abgesichert ist.
Die Pole sind wie folgt belegt:
Pin 1 = 12 - 36 V DC, Versorgungsspannung
Pin 2 = GND
Pin 3 = nicht angeschlossen
Ansicht von hinten Ansicht von vorne

7.2 HS 800 Digital 6pin
Das HS 800 Digital 6pin verfügt über einen sechspoligen Lemo-Stecker, der neben den Audio-
signalen auch den Bordstrom überträgt. Batterien sind daher nicht erforderlich.
8. Wechsel der Ohrpolster
9. Pflege
• Aus hygienischen Gründen sollten Sie die Ohrpolster und den Kopfbügel gelegentlich mit
einem weichen feuchten Tuch reinigen. Für Echtlederpolster sollten Sie ein
Lederpflegemittel verwenden. Tauchen Sie das Headset auf keinen Fall in Wasser.
• Den Windschutz des Mikrofons können Sie abnehmen und unter fließendem Wasser
reinigen. Bei Bedarf können Sie ein mildes Reinigungsmittel (z.B. Geschirrspülmittel)
verwenden. Der Windschutz muss ganz trocken sein, bevor Sie ihn wieder auf das Mikrofon
setzen.
10. Service
Im Servicefall wenden Sie sich bitte an Ihren Fachhändler oder direkt an:
beyerdynamic Service- und Logistik Center
August-Häußer-Str. 9, 74080 Heilbronn
Fax: [phone] – 617-252
E-Mail: [email protected]
Öffnen Sie das Headset auf keinen Fall selbst, Sie könnten sonst alle Garantieansprüche verlieren.
• Da Ohrpolster einem natürlichen Verschleiß unterliegen,
wird es von Zeit zu Zeit notwendig sie auszutauschen. Dies
können Sie leicht selbst machen.
• Sobald Sie das alte Ohrpolster von der Hörerkappe
gezogen haben, können Sie das neue auf die Hörerkappe
ziehen.
• Müssen weitere Komponenten ersetzt werden, wenden Sie
sich bitte an Ihre zuständige beyerdynamic-Vertretung.
14 | 15
deutsch

11. Versionen
HS 800 Digital Pilotenheadset mit 6,35 mm und
PJ-068 Klinkenstecker. . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 722.251
HS 800 Digital Rotor Pilotenheadset mit U-174/U Klinkenstecker,
Spiralkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 722.502
HS 800 Digital 6pin Pilotenheadset mit sechspoligem Lemo-Stecker . . . . Best.-Nr. 722.499
12. Zubehör - Lieferumfang
• Gepolsterte Tragetasche
• Windschutz für das Mikrofon
• 2 AA-Batterien (nur bei HS 800 Digital und HS 800 Digital Rotor)
• Anschlusskabel für Mobiltelefon
• Anschlusskabel für iPhone
• Anschlusskabel für externe Abspielgeräte (z.B. CD- oder MP3-Player)
• Anschlusskabel für externe Stromversorgung (nur bei HS 800 Digital)
• 3-pol. XLR-Buchse zum Einbau in das Luftfahrzeug für die externe Stromversorgung der
Audiobox (nur bei HS 800 Digital)
Bei individueller Konfiguration enthält der Lieferumfang ggf. weitere Artikel.
13. Ersatzteile
BN 59-74/A Kopfpolster, Echtleder, schwarz,
mit Fontanellenaussparung. . . . . . . . . . . . . . . . . . . . Best.-Nr. 908.541
EDT 800 LS Ohrpolstersatz, Leder, schwarz, viskoelastisch . . . . . . Best.-Nr. 908.614
WS 20 sw Windschutz, schwarz . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 439.975
14. Technische Daten
Hörer
Wandlerprinzip. . . . . . . . . . . . . . . . . . Dynamisch
Arbeitsprinzip. . . . . . . . . . . . . . . . . . . Geschlossen
Übertragungsbereich . . . . . . . . . . . . . 10 - 20.000 Hz
Nennimpedanz mono/stereo. . . . . . . . 260 Ω/ 560 Ω
Kennschalldruckpegel. . . . . . . . . . . . . 100 dB SPL
Klirrfaktor. . . . . . . . . . . . . . . . . . . . . . < 0,2%

Nennbelastbarkeit . . . . . . . . . . . . . . . 100 mW
Art der Ankopplung an das Ohr . . . . . ohrumschließend
Nennandrückkraft . . . . . . . . . . . . . . . 4 N
Mikrofon
Wandlerprinzip. . . . . . . . . . . . . . . . . . Kondensator (Back-Elektret)
Übertragungsbereich . . . . . . . . . . . . . 400 - 15.000 Hz
Richtcharakteristik . . . . . . . . . . . . . . . Acht
Ausgangsspannung bei 1 kHz . . . . . . 1 mV - 13 mV/1 Pa, regelbar
Max. Schalldruckpegel . . . . . . . . . . . . 120 dB
Nennimpedanz. . . . . . . . . . . . . . . . . . ca. 350 Ω
Stromaufnahme . . . . . . . . . . . . . . . . . ca. 5 - 10 mA
Versorgungsspannung . . . . . . . . . . . . typ. 16 V DC (8 - 16 V DC, nach RTCA/DO 214)
Allgemein
Gewicht ohne Kabel / Bedieneinheit . . ca. 340 g
HS 800 Digital
Kabel . . . . . . . . . . . . . . . . . . . . . . . . . ca. 1,80 m, gestrecktes Kabel
Anschluss
Kopfhörer. . . . . . . . . . . . . . . . . . . . . . Stereoklinkenstecker 6,35 mm
Mikrofon . . . . . . . . . . . . . . . . . . . . . . Klinkenstecker PJ-068
Speisung Audiobox. . . . . . . . . . . . . . . 2 x 1,5 V AA-Batterien oder Akkus, alternativ
12 - 36 V DC vom Bordnetz über 3-pol. XLR-Stecker
Stromaufnahme . . . . . . . . . . . . . . . . . ca. 80 mA bei Speisung über Batterien/Akkus
max. 30 mA bei Speisung über Bordnetz
Betriebszeit DANR . . . . . . . . . . . . . . . ca. 25 Std. im Batterie-/Akkubetrieb
Musikeinspielung / Mobiltelefon. . . . . Klinkenbuchse 3,5 mm
HS 800 Digital Rotor
Kabel . . . . . . . . . . . . . . . . . . . . . . . . . Spiralkabel
Anschluss
Kopfhörer, Mikrofon. . . . . . . . . . . . . . Klinkenstecker U-174/U
Speisung Audiobox. . . . . . . . . . . . . . . 2 x 1,5 V AA-Batterien oder Akkus
Stromaufnahme . . . . . . . . . . . . . . . . . ca. 80 mA bei Speisung über Batterien/Akkus
Betriebszeit DANR . . . . . . . . . . . . . . . ca. 25 Std. im Batterie-/Akkubetrieb
Musikeinspielung / Mobiltelefon. . . . . Klinkenbuchse 3,5 mm
16 | 17
deutsch

HS 800 Digital 6pin
Kabel . . . . . . . . . . . . . . . . . . . . . . . . . ca. 1,80 m, gestrecktes Kabel
Anschluss
Kopfhörer, Mikrofon. . . . . . . . . . . . . . 6-pol. Lemo-Stecker
Speisung Audiobox. . . . . . . . . . . . . . . 12 - 36 V DC vom Bordnetz über 6-pol. Lemo-Stecker
Stromaufnahme . . . . . . . . . . . . . . . . . max. 30 mA
Musikeinspielung / Mobiltelefon. . . . . Klinkenbuchse 3,5 mm
15. Garantie
beyerdynamic GmbH & Co. KG gewährt Ihnen auf das HS 800 fünf Jahre Garantie ab Kauf-
datum.
Bitte bewahren Sie den Kaufbeleg auf. Ohne diesen Nachweis können Reparaturen grund-
sätzlich nur kostenpflichtig ausgeführt werden. Die Garantieleistung beinhaltet Material und
Arbeitszeit zur Behebung nachweislicher Material- und Fabrikationsfehler. Der Garantieanspruch
erlischt bei Bedienungsfehlern, unsachgemäßen Eingriffen, elektrischen und mechanischen
Beschädigungen sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werkstätten. Vom
Garantieanspruch ausgenommen sind im Lieferumfang enthaltene Batterien, Akkus, sowie Teile,
die beim Gebrauch einem natürlichen Verschleiß unterliegen, wie Anschlusskabel, Ohrmuscheln,
Kopfpolster, etc.
Die Garantie kann in allen Ländern in Anspruch genommen werden, deren rechtliche
Bestimmungen der Garantieleistung nicht entgegen stehen. In allen Ländern gelten neben den
gesetzlichen Bestimmungen die von beyerdynamic-Verkaufsstellen gewährleisteten Garantie-
leistungen.
Im Servicefall senden Sie das Headset an:
beyerdynamic Service- und Logistik Center
August-Häußer-Str. 9, 74080 Heilbronn
Fax: [phone] – 617-252
E-Mail: [email protected]

18 | 19
deutsch
16. Entsorgung
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das
Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das
Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist
darauf hin.
• Wenn Sie das Gerät verschrotten, entfernen Sie die Batterien bzw. Akkus, trennen Sie
Gehäuse, Elektronik sowie Kabel und entsorgen Sie alle Komponenten gemäß den dafür
geltenden Entsorgungsvorschriften.
• Altbatterien enthalten möglicherweise Schadstoffe, die Umwelt und Gesundheit schaden
können.
• Entsorgen Sie verbrauchte Batterien und Akkus immer gemäß den geltenden Entsorgungs-
vorschriften. Werfen Sie Batterien oder Akkus weder ins Feuer (Explosionsgefahr) noch in
den Restmüll. Bitte geben Sie die Batterien/Akkus im Handel oder an den Recyclinghöfen der
Kommunen ab. Die Rückgabe ist unentgeltlich und gesetzlich vorgeschrieben. Bitte werfen
Sie nur entladene Batterien in die aufgestellten Behälter.
• Wie Sie die Batterien/Akkus dem Gerät entnehmen, finden Sie im Kapitel 6. „Batterie-
wechsel“.
• Alle Batterien und Akkus werden wieder verwertet. So lassen sich wertvolle Rohstoffe wie
Eisen, Zink oder Nickel wieder gewinnen.
