Blatchford EchelonER ECER22L1S User manual

User guide
Guide de l’utilisateur
Bedienungsanleitung
Guida per il paziente
Guía del usuario
Brukerhåndbok
Руководство для пользователя
Instrukcje dla użytkownika

EchelonER
User Guide
ECER22L1S–ECER30R8S
ECER22L1SD–ECER30R8SD
EN 2
FR 8
DE 14
IT 20
ES 26
NO 32
RU 38
PL 44
AR 50

938450/1-0720
2
1 Description and Intended Purpose
EN
The term device is used throughout this document to refer to EchelonER.
Application
This device is to be used exclusively as part of a lower limb prosthesis.
Intended for single user.
The device provides limited self-alignment of the prosthesis on varied terrain and following
footwear changes. It is intended to improve on postural sway and symmetry while easing
abnormal pressures at the socket interface.
This device provides limited self-alignment of the prosthesis on varied terrain and allows the
ankle to adjust to a moderate variation in heel heights. It is intended to improve on postural sway
and symmetry while easing abnormal pressures at the socket interface.
A moderate-energy-return foot with multi-axial ankle movement. Independent heel and toe
springs provides some axial deection. The split toe provides good ground compliance.
Contents
Contents.................................................................................................................................................................2
1 Description and Intended Purpose ....................................................................................................................2
2 Safety Information....................................................................................................................................................3
3 Construction ...............................................................................................................................................................4
4 Maintenance ...............................................................................................................................................................5
5 Limitations on Use....................................................................................................................................................5
6 Technical Data ............................................................................................................................................................6
User Guide
ECER22L1S–ECER30R8S
ECER22L1SD–ECER30R8SD
Please keep these instructions.

938450/1-0720
3

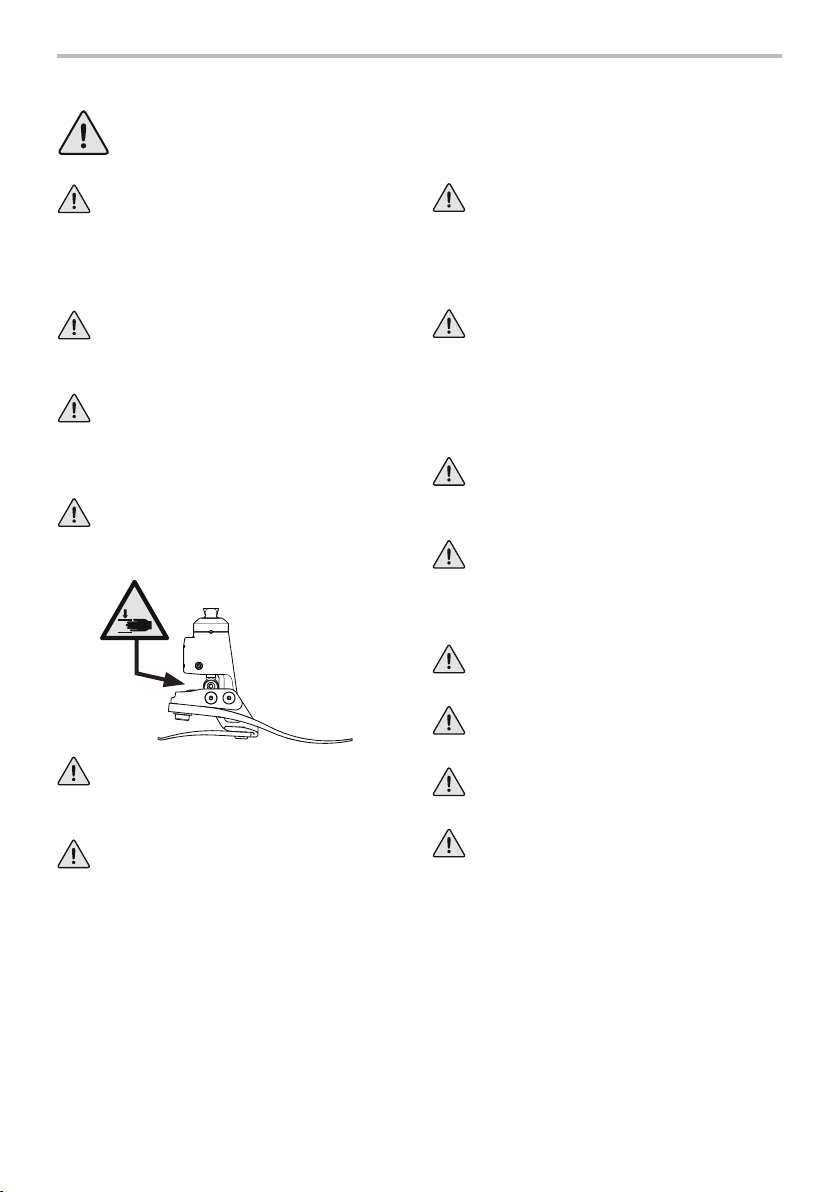

2 Safety Information
This warning symbol highlights important safety information which must be
followed carefully.
Ensure only suitably retrotted vehicles
are used when driving. All persons are
required to observe their respective
driving laws when operating motor
vehicles.
Do not ascend /descend ladders, the
added range of DF/PF motion may
cause the foot to slip.
Due to the amount of ankle movement
available with this device, take extra
care when operating any form of
machinery.
Be aware of nger trap hazard at all
times. It is recommended that a exible
cosmetic cover is used to minimise risk.
Any changes in the performance or
function of the limb e.g. restricted
movement, non-smooth motion or
unusual noises should be immediately
reported to your service provider.
The device is not suitable for extreme
sports, running or cycle racing, ice and
snow sports, extreme slopes and steps.
Any such activities undertaken are
done so completely at the users’ own
risk. Recreational cycling is acceptable.
Assembly, maintenance and repair of
the device must only be carried out by a
suitably qualied clinician.
To minimise the risk of slipping and
tripping, appropriate footwear that
ts securely onto the footshell must be
used at all times.
After continuous use the ankle casing
may become hot to the touch.
Avoid exposure to extreme heat and/or
cold, which may aect ankle stiness.
The user must not adjust or tamper
with the setup of the device.
The user should contact their clinician if
their condition changes.
Always use a hand rail when
descending stairs and at any other time
if available.
Following activities which result in a
high degree of self alignment e.g. after
sitting or stairs descent, weight should
be applied in a neutral position to
restore the foot to its optimal standing
position.

938450/1-0720
4

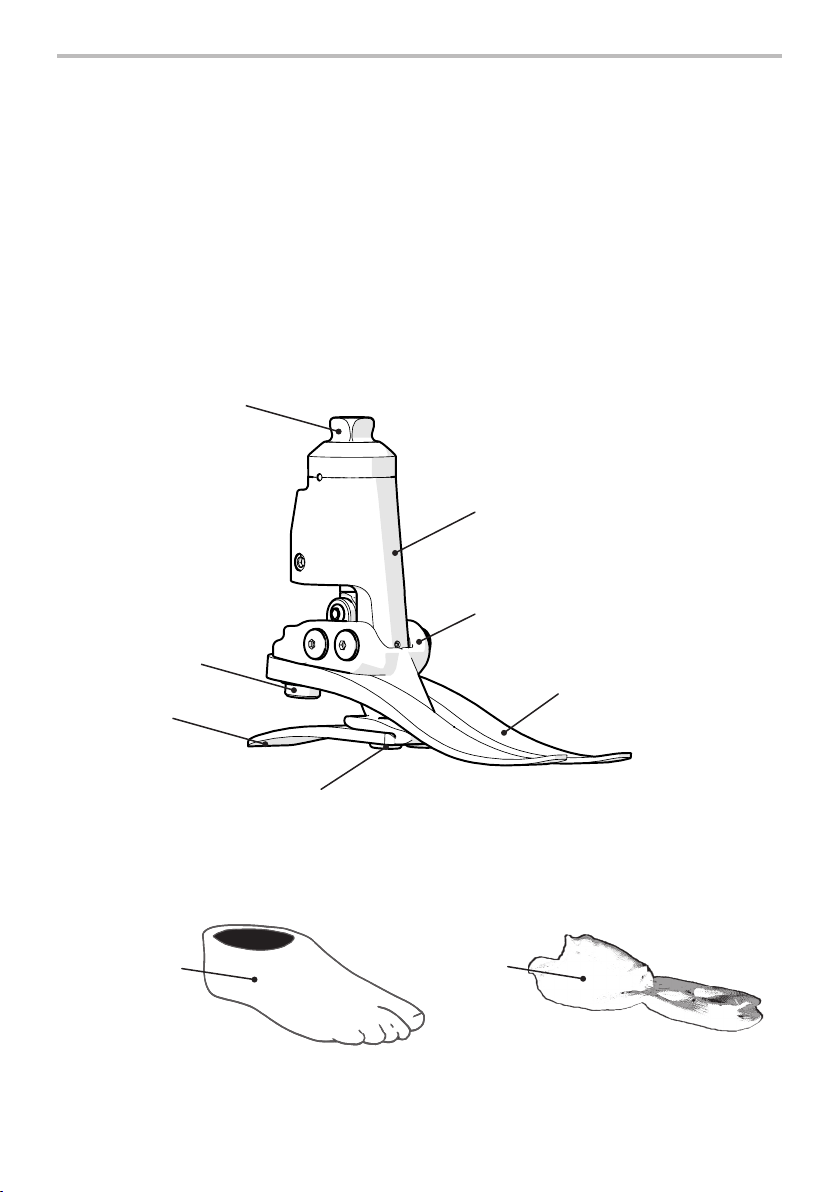

3 Construction
Principal Parts:
• Hydraulic Body Assembly including pyramid (aluminum/St. Stl./titanium)
• Carrier Assembly (aluminum/St. Stl.)
• Heel & Toe Springs (e-carbon)
• Spring Attachment Screws (titanium/St. Stl.)
• Glide Sock (UHM PE)
• Foot Shell (PU)
Toe Spring
Screw
Heel
Spring
Pyramid
Heel Spring
Screws
Toe
Spring
Hydraulic Body
Assembly
Carrier Assembly
Foot
Shell
Glide
Sock

938450/1-0720
5
Intended Life
A local risk assessment should be carried out based upon activity and usage.
Lifting Loads
User weight and activity is governed by the stated limits.
Load carrying by the user should be based on a local risk assessment.
Environment
This device is waterproof to a maximum depth of 1 meter.
Thoroughly rinse with fresh water after use in abrasive environments such as those that may
contain sand or grit, for example, to prevent wear or damage to moving parts.
Thoroughly rinse with fresh water after use in salt or chlorinated water.
Foot products must be adequately nished to prevent water ingress into the foot shell where
possible. If water enters the foot shell, the limb should be inverted and dried before further use.
It is recommended that only Blatchford products be
used in conjunction with the device.
Exclusively for use between -15˚C and 50˚C
(5˚F to 122˚F).
4 Maintenance
5 Limitations on Use
Maintenance must be carried out by competent personnel.
We recommend a regular visual check at least annually. Signs of wear that may aect function
should be reported to the service provider (e.g. signicant wear or excessive discoloration from
long term exposure to UV).
Any changes in performance of this device must be reported to the practitioner.
Changes in performance may include:
• Increase in ankle stiness
• Reduced ankle support (free movement)
• Any unusual noise
The practitioner must also be informed of any changes in body weight and/or activity level.
Cleaning
Use a damp cloth and mild soap to clean outside surfaces. Do not use aggressive cleansers.

938450/1-0720
6
6 Technical Data
10mm
A
B
Fitting Length
Operating and
Storage Temperature Range:
-15˚C to 50˚C
(5˚F to 122˚F)
Component Weight (Size 26N) 990g (2.2lb)
Activity Level: 3
Maximum User Weight: 125kg (275lb)
Proximal Alignment Attachment: Male Pyramid (Blatchford)
Range of Hydraulic Ankle Motion
(excludes additional range of motion
provided by heel and toe springs)
19 degrees plantar flexion
to 6 degrees dorsiexion
Build Height:
(See diagram below)
(sizes 22–24) 142mm
(sizes 25–26) 147mm
(sizes 27–30) 152mm
Heel Height 10mm
Size A Size B
22–24 142mm 22–26 65 mm
25–26 147mm 27–28 70 mm
27–30 152mm 29–30 75 mm

938450/1-0720
7
Manufacturer’s Registered Address
Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH.
Trademark Acknowledgements
EchelonER and Blatchford are registered trademarks of Blatchford Products Limited.
Liability
The manufacturer recommends using the device only under the specied conditions and for
the intended purposes. The device must be maintained according to the instructions for use
supplied with the device. The manufacturer is not liable for any adverse outcome caused by any
component combinations that were not authorized by them.
CE Conformity
This product meets the requirements of the European Regulation EU 2017/745 for medical
devices. This product has been classied as a class I device according to the classication rules
outlined in Annex VIII of the regulation. The EU declaration of conformity certicate is available at
the following internet address: www.blatchford.co.uk
Warranty
The device is warranted for 36 months - foot shell 12 months - glide sock 3 months. The user
should be aware that changes or modications not expressly approved could void the warranty,
operating licenses and exemptions. See Blatchford website for the current full warranty
statement.
Reporting of Serious Incidents
In the unlikely event of a serious incident occurring in relation to this device it should be
reported to the manufacturer and your national competent authority.
Environmental Aspects
Where possible the components should be recycled in accordance with local waste handling
regulations.
Medical Device Single Patient – multiple use

938450/1-0720
8
Table des matières
Table des matières..............................................................................................................................................8
1 Description et usage prévu ..................................................................................................................................8
2 Informations de sécurité.........................................................................................................................................9
3 Construction ............................................................................................................................................................ 10
4 Entretien.................................................................................................................................................................... 11
5 Limites d’utilisation ............................................................................................................................................... 11
6 Données techniques............................................................................................................................................. 12
Guide de l’utilisateur
ECER22L1S–ECER30R8S
ECER22L1SD–ECER30R8SD
Conserver ces instructions.
FR
1 Description et usage prévu
Le terme dispositif est utilisé dans ce document pour se référer au EchelonER.
Application
Ce dispositif doit être utilisé exclusivement en tant qu’élément d’une prothèse de membre
inférieur.
Destiné à un usage individuel.
Le dispositif fournit un alignement automatique limité de la prothèse sur divers terrains et en cas
de changement de chaussure. Il est conçu pour améliorer l’équilibre et la symétrie de la posture
tout en atténuant les pressions anormales sur l’interface de l’emboîture.
Ce dispositif ore un auto-alignement limité de la prothèse sur terrain varié et permet d’ajuster la
cheville à une variation modérée de hauteur de talon.
Un pied à la restitution d’énergie modérée avec mouvement de cheville multi-axial. Le talon
indépendant et les ressorts d’orteils procurent une certaine déexion axiale. L’orteil divisé
procure une bonne adhérence au sol.

938450/1-0720
9

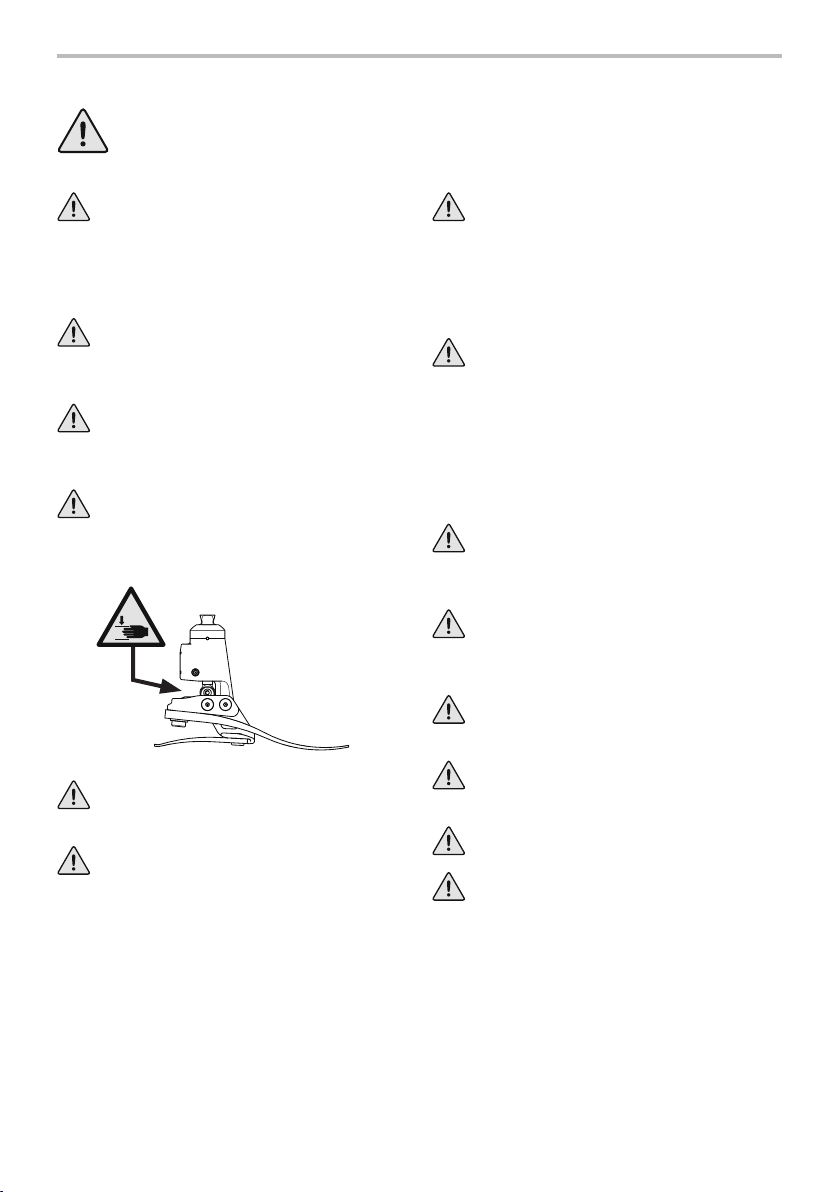

2 Informations de sécurité
Les symboles de précaution soulignent les informations de sécurité qui doivent être
soigneusement respectées.
Assurez-vous de conduire uniquement
des véhicules convenablement adaptés.
Chaque personne doit respecter les
règles de la route du pays où elle se
trouve lorsqu’elle utilise un véhicule
motorisé.
Ne pas monter ou descendre des
échelles, l’amplitude de exion dorsale/
exion plantaire ajoutée peut causer un
glissement du pied.
En raison de l’amplitude de la cheville
permise par ce dispositif, il faut être
particulièrement prudent lors de
l’utilisation de tout type de machine.
Faites bien attention à ne pas vous
coincer les doigts. Il est recommandé
d’utiliser une protection cosmétique
exible pour minimiser les risques.
Toujours tenir la rampe lors d’un
déplacement dans des escaliers et
chaque fois que c’est possible.
Après des activités entraînant un degré
élevé d’auto-alignement, par exemple,
la position assise ou la descente
d’escalier, le poids doit être appliqué en
position neutre pour remettre le pied
dans sa position debout optimale.
Toute variation des performances ou
du fonctionnement du membre (par
ex. amplitude restreinte, rigidité du
mouvement, mouvement dicile
ou bruits inhabituels) doit être
immédiatement signalée à votre
orthoprothésiste.
Le dispositif n’est pas adapté aux sports
extrêmes comme: la course à pied et le
cyclisme en compétition, les sports de
neige ou sur glace et les pentes fortes
et les marches hautes. La pratique de
telles activités se fait sous l’entière
responsabilité de l’utilisateur. Par
contre il n’y a aucune contre-indication
à la pratique du vélo comme loisir.
Le montage, l’entretien et les
réparations du dispositif doivent
uniquement être eectués par un
orthoprothésiste qualié.
Pour réduire les risques de glissade
et de trébuchement, l’utilisateur
doit toujours porter des chaussures
maintenant bien l’enveloppe du pied.
Après une utilisation ou un chargement
continus, l’habillage de la cheville peut
devenir chaud au toucher.
Éviter une exposition à une chaleur/un
froid extrême qui pourrait aecter la
rigidité de la cheville.
L’utilisateur ne doit pas ajuster ni forcer
le paramétrage du dispositif.
L’utilisateur doit contacter son praticien
si son état vient à changer.

938450/1-0720
10
3 Construction
Composants principaux :
• Corps hydraulique comprenant la pyramide (aluminium/acier inox/titane)
• Châssis (aluminium/acier inox)
• Lames de talon et d’avant pied (E-Carbon)
• Vis de xation de lames (titane/acier inox)
• Chaussette de protection (UHM PE)
• Enveloppe de pied (PU)
Lame
d’avant
pied
Ensemble
support et corps
hydraulique
Vis de lame
de talon
Chaussette
de
protection
Enveloppe
de pied
Pyramide
Châssis
Vis de lame
d’avant pied
Lame de
talon

938450/1-0720
11
Durée de vie prévue
Une évaluation des risques locaux doit être eectuée en fonction de l’activité et de l’utilisation.
Port de charges
Le poids et l’activité de l’amputé sont régis par les limites indiquées. Le port de charges par
l’amputé doit être basé sur une évaluation des risques locaux
Environnement
Le dispositif est étanche sur une profondeur maximale de 1 mètre.
Rincez abondamment à l’eau claire après utilisation dans un environnement abrasif comme
ceux susceptibles de contenir du sable ou des gravillons, par exemple, pour prévenir l’usure ou
d’endommager les pièces mobiles;
Rincez abondamment à l’eau claire après utilisation dans de l’eau salée ou dotée de chlore.
Les éléments de pied doivent bénécier d’une nition adéquate pour empêcher l’eau de
pénétrer dans l’enveloppe de pied autant que possible. Si de l’eau pénètre dans l’enveloppe,
le dispositif doit être retourné et séché avant une nouvelle
utilisation.
Il est recommandé d’utiliser uniquement les produits
Blatchford avec ce dispositif.
Exclusivement pour une utilisation de -15°C à 50°C.
4 Entretien
5 Limites d’utilisation
L’entretien doit être eectué par une personne qualiée.
Nous vous conseillons d’inspecter visuellement le dispositif régulièrement, au moins une fois
par an. Les signes d’usure susceptibles d’aecter le fonctionnement doivent être signalés à son
orthoprothésiste (ex.: toute usure importante ou décoloration excessive suite à une exposition
prolongée aux UV).
Tout changement de performance du dispositif en matière de performance doit être signalé à
l’orthoprothésiste.
Les changements de performance peuvent inclure :
• Augmentation de la rigidité de la cheville
• Réduction du soutien de la cheville (liberté de mouvements)
• Bruit inhabituel
Le patient doit contacter son orthoprothésiste si sa condition venait à changer.
Nettoyage
Utiliser un chion humide et un savon doux pour nettoyer les surfaces extérieures. Ne pas utiliser
de détergent agressif.

938450/1-0720
12
6 Données techniques
Taille A Taille B
22–24 142mm 22–26 65 mm
25–26 147mm 27–28 70 mm
27–30 152mm 29–30 75 mm
Encombrement
Température de fonctionnement : De -15˚C à50˚C
Poids du composant (Taille 26N) : 990g
Niveau d'activité : 3
Poids utilisateur max. : 125kg
Liaison proximale: Pyramide mâle (Blatchford)
Amplitude du mouvement de
cheville :
19˚ plantaire
6˚ dorsiflexion
Hauteur de construction : (taille 22–24cm) 142mm
(taille 25–26cm) 147mm
(taille 27–30cm) 152mm
Hauteur de talon : 10mm
10mm
A
B

938450/1-0720
13
Responsabilité
Le fabricant recommande d’utiliser le dispositif uniquement dans les conditions spéciées et
aux ns prévues. Le dispositif doit être entretenu conformément aux instructions d’utilisation
fournies avec le dispositif. Le fabricant ne sera pas tenu responsable des eets négatifs causés par
des combinaisons de composants qu’il n’a pas autorisées.
Conformité CE
Ce produit répond aux exigences de la réglementation européenne UE 2917/745 relative
aux dispositifs médicaux. Il a été classé comme un dispositif de classe I selon les critères de
classication décrits dans l’annexe VIII de la réglementation. Le certicat européen de déclaration
de conformité est disponible à l’adresse internet suivante: www.blatchford.co.uk
Garantie
Le dipositif est garanti - 36 mois - enveloppe de pied 12 mois - chaussette de protection 3 mois.
L’utilisateur doit savoir que les changements ou modications non approuvées annuleront
la garantie, les licences d’utilisation et les exemptions. Consultez le site Web Blatchford pour
connaître la déclaration de garantie en vigueur.
Signalement d’incidents graves
En cas peu probable d’incident grave avec ce dispositif, contacter le fabricant et l’autorité
nationale compétente.
Aspects environnementaux
Dans la mesure du possible, les composants doivent être recyclés conformément aux
réglementations locales en matière de traitement des déchets.
Adresse enregistrée du fabricant
Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH, UK.
Marques déposées
EchelonER et Blatchford sont des marques commerciales de Blatchford Products Limited.
Dispositif médical Un seul patient – à usage multiple

938450/1-0720
14
DE
Inhaltsverzeichnis
Inhaltsverzeichnis ............................................................................................................................................ 14
1 Beschreibung und vorgesehener Verwendungszweck............................................................................ 14
2 Sicherheitsinformationen ................................................................................................................................... 15
3 Hauptteile ................................................................................................................................................................. 16
4 Wartung..................................................................................................................................................................... 17
5 Nutzungseinschränkungen................................................................................................................................ 17
6 Technische Daten................................................................................................................................................... 18
Bedienungsanleitung
ECER22L1S–ECER30R8S
ECER22L1SD–ECER30R8SD
Bitte bewahren Sie diese Anweisungen auf.
1 Beschreibung und vorgesehener Verwendungszweck
Der Begri Produkt wird durchgehend in diesem Dokument, welches sich auf den EchelonER
bezieht, verwendet.
Anwendung
Dieses Produkt ist ausschließlich als Teil einer Prothese der unteren Extremitäten einzusetzen.
Nur zur Verwendung durch einen Anwender.
Dieses Produkt ermöglicht eine begrenzte Selbstausrichtung der Prothese auf unterschiedlichem
Gelände und eine Anpassung des Knöchels für eine moderate Variation der Fersenhöhe.
Er soll eine stabilere und symmetrischere Körperhaltung ermöglichen, und die auf den Stumpf
wirkende Druck und Scherkraftbelastung verringern.
Ein Fuß mit mittlerer Energierückgabe und mehraxialer Fußgelenkbewegung. Unabhängige
Fersen- und Vorfußfeder bietet eine gewisse Axialdeexion. Der zweigeteilte Vorfuß bietet eine
gute Bodenhaltung.

938450/1-0720
15
2 Sicherheitsinformationen
Das Warnsymbol hebt die Sicherheitshinweise hervor, die genau beachtet
werden müssen.
Weisen Sie den Anwender darauf hin,
dass dieser nur mit entsprechend
nachgerüsteten Fahrzeugen fahren
sollte. Beim Führen eines Fahrzeugs
ist die im jeweiligen Land geltende
Straßenverkehrsordnung einzuhalten.
Steigen Sie keine Leitern hinauf
oder hinab. Die zusätzliche DF/PF-
Bewegungsfreiheit kann zum Abrutschen
des Fußes führen.
Aufgrund des Umfangs der mit diesem
Produkt möglichen Knöchelbewegungen
ist beim Betrieb jeglicher Art von
Maschinen besondere Vorsicht geboten.
Achten Sie zu jeder Zeit darauf, dass Finger
nicht eingeklemmt werden können.
Es wird empfohlen, eine exible
kosmetische Abdeckung zu verwenden,
um das Risiko zu minimieren.
Benutzen Sie beim Treppen-abgehen
oder in anderen Situationen immer ein
Geländer, falls vorhanden.
Nach Tätigkeiten, die ein hohes Maß an
Selbstausrichtung zur Folge haben, z.B.
nach dem Sitzen oder Hinuntergehen
vonTreppen, sollte das Gewicht in einer
neutralen Position aufgebracht werden,
um den Fuß wieder in seine optimale
Stehposition zu bringen.
Jegliche Veränderungen der Leistung
oder Funktion der Prothese, wie z.B.
Einschränkungen in der Bewegung, eine
unrunde Bewegung oder ungewöhnliche
Geräusche, sollten umgehend Ihrem
Fachpersonal mitgeteilt werden.
Das Produkt ist nicht für Extremsport,
Rennen oder Radrennfahren, Wintersport,
extreme Schrägen und Stufen geeignet.
Aktivitäten dieser Art erfolgen auf
das eigene Risiko des Anwenders. Das
Fahrradfahren als Freizeitaktivität ist
gestattet.
Montage,Wartung und Reparatur des
Produktes dürfen nur von entsprechend
qualizierten Technikern durchgeführt
werden.
Um das Sturz- und Stolperrisiko zu
minimieren, muss geeignetes Schuhwerk
getragen werden, das zu jeder Zeit sicher
auf die Fußkosmetik passen sollte.
Nach einem längeren Einsatz oder nach
dem Laden kann sich das Gehäuse des
Knöchelgelenks warm anfühlen.
Extreme Hitze und/oder Kälte sind zu
vermeiden, da sie die Knöchelsteifheit
beeinträchtigen können.
Der Anwender darf das
Anpassungsprogramm des Geräts nicht
selbst verändern oder anpassen.
Der Anwender sollte seinen Arzt
kontaktieren, wenn sich sein Zustand
verändert.

938450/1-0720
16
3 Hauptteile
Wichtigste Bestandteile und Materialien:
• Hydraulischer Körper mit integrierter Pyramide (Aluminium/Edelstahl/Titan)
• Träger/Fußmittelteil (Aluminium/Edelstahl)
• Fersen & Vorfußfedern (E-Karbon)
• Schrauben zur Befestigung der Federn (Titan/Edelstahl)
• Gleitsocke (UHM PE)
• Fußkosmetik (PU)
Vorfußfeder
Schrauben zur
Fersenfeder
Fersenfeder
Gleitsocke
Fußkosmetik
Pyramid
Träger
Hydraulischer
Köper
Schrauben zur
Vorfußfeder

938450/1-0720
17
4 Wartung
5 Nutzungseinschränkungen
Die Wartung muss durch Fachpersonal erfolgen.
Wir empfehlen eine regelmäßige Sichtprüfung, die mindestens jedoch einmal jährlich
auszuführen ist. Verschleiß, der sich möglicherweise auf die Funktion auswirkt, muss dem
Leistungserbringer berichtet werden (z.B. erheblicher Verschleiß oder übermäßige Verfärbung
aufgrund von UV-Licht).
Alle Änderungen in der Leistung/Funktion des Produktes müssen dem Fachpersonal/Techniker
mitgeteilt werden.
Änderungen in der Leistung/Funktion können beinhalten:
• Erhöhter Bewegungswiderstand des Knöchelelementes
• Verminderte Knöchel-Stabilität (freie Bewegung)
• Ungewöhnliche Geräusche
Der Anwender sollte seinen Fachpersonal/Techniker kontaktieren, wenn sich sein Zustand
ändert.
Reinigungs - und Desinfektionshinweise
Das Produkt kann mit ph-neutraler Seife und handwarmem Wasser gereinigt werden. Aggressive
Reinigungsmittel dürfen nicht verwendet werden, da diese insbesondere die Formstabilität der
Fusskosmetik negativ beeinussen könnten.
Empfohlene Nutzungsdauer
Eine individuelle Risikoeinschätzung sollte aufgrund von Mobilitätsklasse und Nutzungsgrad
durchgeführt werden.
Tragen von Lasten
Das Körpergewicht des Amputierten darf die angegebene Höchstgrenze nicht überschreiten.
Zusätzliche Tragelasten sind zu berücksichtigen.
Umwelt
Dieses Produkt ist bis 1m Tiefe wasserfest.
Nach dem Einsatz im Salz- oder Chlorwasser und in Umgebungen mit z. B. Sand oder Kies muss
das Produkt gründlich mit Süßwasser abgespült werden, um Verschleiß und Schäden an den
beweglichen Teilen zu verhindern.
Achten Sie darauf, dass die Fußkosmetik nach jedem Gebrauch vollständig vom Wasser befreit
und anschließend getrocknet wird. Es empehlt sich dazu die Prothese so zu drehen, dass das
Wasser über die obere Önung der Fußkosmetik abießen kann.
Es wird empfohlen, in Verbindung mit dem
Produkt nur Teile von Blatchford zu verwenden.
Das Produkt ist nur für die Nutzung bei
Temperaturen zwischen -15°C und 50°C
vorgesehen.

938450/1-0720
18
6 Technische Daten
Fussgröße A Fussgröße B
22–24 142mm 22–26 65 mm
25–26 147mm 27–28 70 mm
27–30 152mm 29–30 75 mm
Aufbauhöhe
Betriebstemperatur:
Gewicht der Komponenten:
(bei Fussgröße 26N)
-15˚C bis 50˚C
990g
Mobilitätsklassen: 3
Maximales Körpergewicht: 125kg
Proximale Verbindung: Pyramide (Blatchford)
Bereich der Knöchel-Bewegung: 19° Plantar - bis 6° Dorsalflexion
Aufbauhöhe: (22–24cm) 142mm
(25–26cm) 147mm
(27–30cm) 152mm
Absatzhöhe: 10mm
10mm
A
B

938450/1-0720
19
Registrierte Adresse des Herstellers
Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH, UK.
Markenzeichen
EchelonER und Blatchford sind eingetragene Marken von Blatchford Products Limited.
Haftung
Der Hersteller weist darauf hin, dass das Produkt nur unter den angegebenen Bedingungen
und für genannte Verwendungszwecke benutzt werden darf. Das Produkt muss entsprechend
der mit dem Produkt gelieferten Gebrauchsanweisung gewartet werden. Der Hersteller haftet
nicht für negative Folgen, die durch den Einsatz von Kombinationen mit Komponenten, die vom
Hersteller nicht autorisiert wurden, entstanden sind.
CE-Konformität
Dieses Produkt erfüllt die Anforderungen der EU-Verordnung 2017/745 über
Medizinprodukte. Dieses Produkt wurde entsprechend der Klassikationskriterien, die in
Anhang VIII der Verordnung aufgeführt werden, als Prothese der Klasse I eingestuft. Die EU-
Konformitätserklärung ist hier erhältlich: www.blatchford.co.uk
Garantie
Wenn nicht anders angegeben, beträgt die Garantiezeit für den Echelon Fuß 36 Monate, der
Fußkosmetik 12 Monate und der Gleitsocke 3 Monate. Der Anwender muss darüber informiert
werden, dass Änderungen oder Modikationen, die nicht ausdrücklich genehmigt wurden,
Ausnahmeregelungen und Gewährleistungen unwirksawwm werden lassen. Die aktuelle und
vollständige Garantieerklärung nden Sie auf der Website von Blatchford.
Die Meldung ernsthafter Vorfälle
Im unwahrscheinlichen Fall, dass es bei der Nutzung dieser Prothese zu einem ernsthaften Vorfall
kommt, muss dieser dem Hersteller und der jeweilig vor Ort zuständigen Behörde mitgeteilt
werden.
Umweltaspekte
Insofern möglich, sollten die Komponenten nach den lokalen Abfallentsorgungsrichtlinien
wiederverwertbar entsorgt werden.
Medizinprodukt Einzelner Patient – mehrfach anwendbar

938450/1-0720
20
Indice
Indice.................................................................................................................................................................... 20
1 Descrizione e impieghi previsti ........................................................................................................................ 20
2 Informazioni di sicurezza..................................................................................................................................... 21
3 Struttura..................................................................................................................................................................... 22
4 Manutenzione ......................................................................................................................................................... 23
5 Limiti di utilizzo....................................................................................................................................................... 23
6 Dati Tecnici................................................................................................................................................................ 24
Guida per il paziente
ECER22L1S–ECER30R8S
ECER22L1SD–ECER30R8SD
Conservare queste istruzioni.
IT
1 Descrizione e impieghi previsti
Il termine dispositivo è utilizzato in questo documento per fare riferimento a EchelonER.
Applicazione
Questo dispositivo deve essere utilizzato esclusivamente in protesi per amputazioni di arto
inferiore.
Destinato ad un unico paziente
Il presente dispositivo si auto-allinea entro un certo limite su vari terreni e in caso di sostituzione
della calzatura. Consente di migliorare l’oscillazione e la simmetria posturale, allentando le
pressioni anomale sull’interfaccia dell’invasatura.
Questo dispositivo si auto-allinea entro un certo limite su vari terreni e consente alla caviglia di
adattarsi a variazioni moderate nell’altezza del tallone.
Piede a moderata restituzione di energia che consente un movimento multiassiale e della
caviglia. Le lamine indipendenti di tallone e avampiede consentono un certo grado di deessione
assiale. La lamina separata consente un buon adattamento al terreno.
