Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
2 | Deutsch
Deutsch

DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
Deutsch Inhaltsverzeichnis | 3
Bosch Power Tec GmbH Speichersystem | Installationsanleitung
Deutsch
Inhaltsverzeichnis
1Einführung 7
1.1 Gültigkeit dieser Anleitung 7
1.2 Kurzbeschreibung 7
1.2.1 Funktionen 8
1.2.2 Betriebsarten 8
1.3 Bestimmungsgemäße Verwendung 10
1.4 Vorhersehbarer Fehlgebrauch 10
1.5 Normen und Richtlinien 11
1.6 Zu dieser Anleitung 11
1.7 Abkürzungen 12
2Sicherheit 13
2.1 Pflichten des Betreibers 13
2.2 Elektrofachkraft 14
2.2.1 Qualifikation 14
2.2.2 Pflichten 15
2.3 Anforderungen an den Aufstellungsort 16
2.4 Sicherheitszeichen am Gerät 18
2.5 Sicherheitseinrichtungen 19
2.6 Warnhinweise 19
2.7 Grundlegende Sicherheitshinweise 20
3 Technische Beschreibung 27
3.1 Lieferumfang 27
3.2 Typenschild 30
3.3 Systemübersicht 32
3.4 Außenansicht (Gehäusetür geöffnet) 37
3.5 Außenansicht 38
3.6 Komponenten 40
3.6.1 Gehäuse 40
3.6.2 Energiemanagementsystem (EMS) 40
3.6.3 Ein/Aus-Schalter 44
3.6.4 USB-Anschlüsse 45
3.6.5 Strangwechselrichter 45
3.6.6 Batteriekonverter 46
3.6.7 Lithium-Ionen-Batterie 47

Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
4 | Inhaltsverzeichnis Deutsch
Deutsch
3.6.8 Batteriemanagementmodul (BMM) 48
3.6.9 Anschlussleiste 49
4Ablaufplan 51
5 Anlieferung und Aufstellung 53
5.1 Anlieferung 53
5.2 An Aufstellungsort transportieren (Transporteur) 53
5.3 Speichersystem auspacken (Monteur) 54
5.4 Gehäuse-Füße montieren 55
5.5 Gehäuse aufstellen 57
6 Installation 59
6.1 Sicherheitshinweise 59
6.2 Gehäuseaußenteile demontieren 60
6.2.1 Gehäusedeckel demontieren 60
6.2.2 Seitenteile demontieren 62
6.2.3 Frontteil demontieren 64
6.2.4 Lüftungsgitter demontieren 66
6.2.5 Batterieabdeckung demontieren 67
6.3 Gehäuse kippsicher befestigen 68
6.4 Batterien einbauen und anschließen 69
6.5 Batterieabdeckung montieren 73
6.6 Lüftungsgitter montieren 75
6.7 Batteriemanagementmodul (BMM) montieren 76
6.8 Batteriekonverter 78
6.8.1 Montieren 78
6.8.2 An internen Verteilerkasten anschließen 79
6.9 Strangwechselrichter 81
6.9.1 Montieren 81
6.9.2 An internen Verteilerkasten anschließen 82
6.10 Deckel des Verteilerkastens montieren 84
6.11 Frontteil montieren 84
6.11.1 Batteriekonverter und Strangwechselrichter verbinden 87
6.11.2 Batteriekonverter an Kabelbaum anschließen 88
6.11.3 Strangwechselrichter an Kabelbaum anschließen 89
6.12 Batteriemanagementsystem (BMM) anschließen 91
6.13 Übersicht Erdungsanschlüsse 92
6.14 Batterieleitung anschließen 93

DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
Deutsch Inhaltsverzeichnis | 5
Bosch Power Tec GmbH Speichersystem | Installationsanleitung
Deutsch
6.15 Gehäuseaußenteile montieren 94
6.15.1 Erdungsleitungen Montageplatte / Türkanal montieren 94
6.15.2 Seitenteile montieren 95
6.15.3 Gehäusedeckel montieren 98
6.16 Schutzblech montieren 99
6.17 Typenschild Batterien aufkleben 101
7 Externe Verkabelung 103
7.1 Abschirmblech entfernen 103
7.2 Speichersystem an Hausnetz anschließen 104
7.3 Externe Komponenten anschließen (optional) 109
7.3.1 PV-Sensor anschließen 110
7.3.2 Speichersystem mit Ethernet-Netzwerk verbinden 111
7.4 Externe Komponenten anschließen (optional) 111
7.4.1 PV-Sensor anschließen 112
7.4.2 Speichersystem mit Ethernet-Netzwerk verbinden 113
7.5 Abschirmblech montieren 114
8 Inbetriebnahme 115
8.1 Speichersystem einschalten 115
8.2 Sprache auswählen 116
8.3 Informationsfenster bestätigen 117
8.4 Netznorm auswählen 119
8.5 Internetverbindung prüfen 119
8.6 Zeit und Datum einstellen 120
8.7 Einspeisewirkleistung begrenzen 121
8.8 Inbetriebnahme abschließen 123
9Fehlersuche 125
9.1 Bedeutung der LED-Anzeigen 125
9.2 Fehlermeldungen 127
9.3 Update Speichersystem durchführen 127
10 Wartung 131
11 Außerbetriebnahme 133
12 Entsorgung 137

Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
6 | Inhaltsverzeichnis Deutsch
Deutsch
12.1 Speichersystem 137
12.2 Batterien 137
13 Technische Daten 139
Anhang 145

Bosch Power Tec GmbH Speichersystem | Installationsanleitung
Deutsch
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
Deutsch Einführung | 7
1 Einführung
1.1 Gültigkeit dieser Anleitung
Diese Anleitung ist für die baugleichen
Speichersysteme BPT-S 5 Hybrid und VS 5 Hybrid
gültig.
1.2 Kurzbeschreibung
Das Speichersystem ist ein batteriegestütztes
Wechselrichtersystem zur Optimierung des
Energieeigenverbrauchs. Es bildet die Schnittstelle
zwischen dem Solargenerator, dem öffentlichen
Stromnetz und dem Hausnetz. Damit steuert das
Speichersystem die Energieverteilung Ihrer
Photovoltaik-Anlage (PV-Anlage).
Im Gegensatz zu reinen Strangwechselrichter-Anlagen
kann das Speichersystem zusätzliche Energie
speichern.
Über die Einzelheiten des Anschlusses des Systems
an das öffentliche Stromnetz bestimmen die
Gegebenheiten vor Ort.

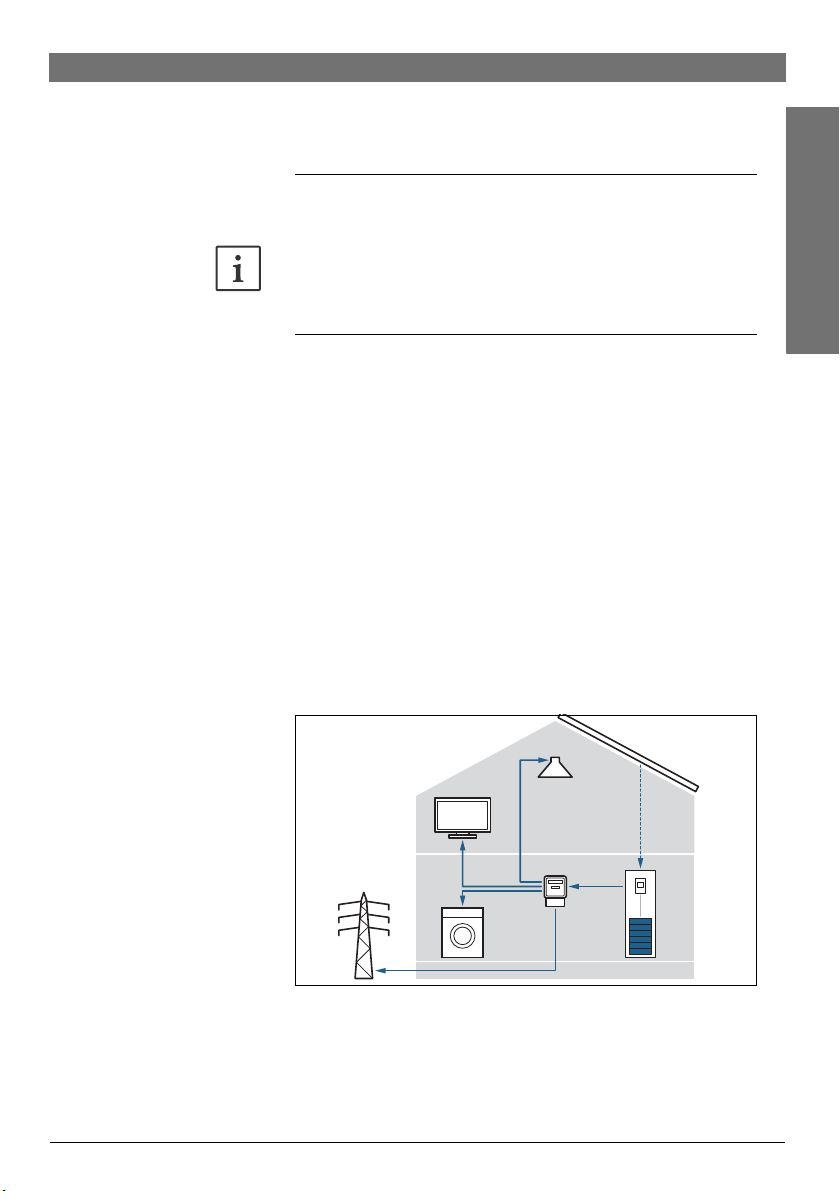

1.1: Übersicht Speichersystem
[1] PV-Generator
[2] Speichersystem
[3] Lithium-Ionen-Batterien
(1)
(2)
(3)
(4)

Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
8 | Einführung Deutsch
Deutsch
[4] Verteilung und Zähler
1.2.1 Funktionen
Das Speichersystem erfüllt die folgenden Funktionen:
Optimiert und bilanziert den Energiefluss mit dem
Ziel, den Energieverbrauchsanteil von Solarstrom zu
maximieren.
Speichert PV-Energie, die zum Zeitpunkt der
Erzeugung nicht verbraucht wurde, in den Batterien.
Stellt gespeicherte PV-Energie aus Batterien bereit,
wenn die erzeugte Menge an Solarenergie nicht
ausreicht.
Stellt gespeicherte oder gerade erzeugte
Solarenergie bereit, wenn das öffentliche
Stromnetz nicht verfügbar ist.
Speist Solarstrom in das öffentliche Stromnetz ein.
1.2.2 Betriebsarten
Das Speichersystem kann in 2 verschiedenen
Betriebsarten laufen:
Netzbetrieb
Notstrombetrieb
Die Betriebsarten unterscheiden sich in der
Verbindung des Speichersystems zum öffentlichen
Stromnetz.
Netzbetrieb
Der Netzbetrieb stellt eine hohe zeitliche
Übereinstimmung der Stromerzeugung der PV-Anlage
und des Energieeigenverbrauchs im angeschlossenen
Hausnetz sicher. Damit steigert sich der Anteil des
Energieeigenverbrauchs in dieser Betriebsart.

Bosch Power Tec GmbH Speichersystem | Installationsanleitung
Deutsch
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
Deutsch Einführung | 9
Gesteuert wird der Energiefluss des von der PV-
Anlage erzeugten Stroms vom
Energiemanagementsystem (EMS) des
Speichersystems. Das EMS fragt stetig Informationen
zum aktuellen Energiefluss am Verknüpfungspunkt
des Hauses zum öffentlichen Stromnetz ab.
Aktuell von der PV-Anlage erzeugte Energie wird in
das Hausnetz eingespeist (Eigenverbrauch). Steht
mehr Energie zur Verfügung, wird die überschüssige
Energie in die Batterie des Speichersystems geladen,
von wo aus sie zu einem späteren Zeitpunkt bei
Bedarf wieder ins Hausnetz gespeist werden kann.
Wenn das Batteriesystem vollständig geladen ist,
wird die Energie in das öffentliche Stromnetz
gespeist.
Beim Netzbetrieb ist das Speichersystem ständig mit
dem öffentlichen Stromnetz verbunden. Die
Notstrom-Leitung zum Hausnetz ist getrennt.
Notstrombetrieb
In der Betriebsart Notstrom übernimmt das
Speichersystem bei Ausfällen des öffentlichen
Stromnetzes die Versorgung des Hausnetzes mit
Energie. Dabei ist das Speichersystem
vorübergehend vom öffentlichen Stromnetz getrennt.
Voraussetzung für die Versorgung des Haushaltes mit
Energie ist die ausreichende Erzeugung von Energie
durch die PV-Anlage und eine ausreichende Menge an
gespeicherter Energie in den Batterien des
Speichersystems. Die Notstromversorgung erfolgt 1-
phasig, daher ist es von Vorteil, wenn die
Verbraucher, die im Falle eines Netzausfalls weiter
versorgt werden sollen, auf dieser einen Phase liegen.
Wenn das öffentliche Stromnetz wieder zur Verfügung
steht, schaltet das Speichersystem automatisch in
den Netzbetrieb zurück.

Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
10 | Einführung Deutsch
Deutsch
1.3 Bestimmungsgemäße Verwendung
Das Gerät darf nur innerhalb der zulässigen
technischen Daten montiert und installiert und
betrieben werden (Technische Daten, S. 139). Die
Anforderungen an den Aufstellungsort müssen
eingehalten werden (Anforderungen an den
Aufstellungsort, S. 16).
Zur bestimmungsgemäßen Verwendung gehören auch
die Einhaltung der Angaben in dieser Anleitung sowie
in den mitgelieferten Anleitungen der Komponenten
von anderen Herstellern.
1.4 Vorhersehbarer Fehlgebrauch
Ein anderer oder ein über den beschriebenen Betrieb
des Speichersystems hinausgehender Betrieb gilt als
nicht bestimmungsgemäße Verwendung.
So darf das Gerät ausdrücklich nicht betrieben
werden:
in Räumen, die kleiner als 8 m3sind
in Räumen mit brennbaren Materialien, Feuer oder
mit explosionsfähiger Atmosphäre
in unbelüfteten Räumen von 8...25 m3
in Räumen mit einer Raumtemperatur unter -10 °C
oder über +40 °C
in Räumen, in denen sich dauerhaft Menschen oder
Tiere aufhalten
in Räumen mit einer Luftfeuchtigkeit über 70%
(Speichersystem hat Schutzklasse IP20)
mit anderen als den vom Hersteller empfohlenen
Batterien
mit anderen als den vom Hersteller gelieferten
Bauteilen
mit defekten Leitungen
mit beschädigtem Gehäuse

Bosch Power Tec GmbH Speichersystem | Installationsanleitung
Deutsch
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
Deutsch Einführung | 11
mit offensichtlich beschädigten oder defekten
Bauteilen
mit geöffnetem oder angebohrtem Gehäuse
1.5 Normen und Richtlinien
Die Normen und Richtlinien, die das Gerät erfüllt,
entnehmen Sie der Konformitätserklärung auf der
Homepage des Herstellers (Kontaktdaten auf der
Rückseite der Anleitung).
1.6 Zu dieser Anleitung
Die deutsche Anleitung ist die Originalfassung. Bei
Fragen, Anmerkungen oder Kritik zu dieser Anleitung
freuen wir uns auf Ihre Rückmeldung. Die
Kontaktdaten befinden sich auf der Rückseite der
Anleitung.
Gegenstand
Gegenstand dieser Anleitung sind Montage,
Installation, Inbetriebnahme und Wartung des
Gerätes.
Zielgruppe
Diese Anleitung richtet sich an vom Betreiber
beauftragte Elektrofachkräfte.
Bedienschritte
Bedienschritte werden mit einem Dreieck
eingeleitet und einem Quadrat als Ergebnis der
Handlung abgeschlossen.

Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
12 | Einführung Deutsch
Deutsch
Textauszeichnungen
1.7 Abkürzungen
Textauszeichnung Kennzeichnung
Fett Schalter, Anschlüsse, Schaltflächen im
Display
(1) Positionsnummern
1. Handlungsschritte. Die Reihenfolge der
Handlungsschritte muss eingehalten
werden.
Aufzählungen
–Tabellen-Aufzählungen / Aufzählungen der
2. Ebene
Info Zusätzliche Informationen oder Tipps
Kursiv LED-Anzeigen, Texte im Display,
Querverweise
Abkürzung Bedeutung
AC Alternating Current
(Wechselstrom)
BMM Batteriemanagement
BC Batteriekonverter
DC Direct Current (Gleichstrom)
EMS Energiemanagementsystem
PV Photovoltaik
SN Seriennummer der jeweiligen
Komponente

Bosch Power Tec GmbH Speichersystem | Installationsanleitung
Deutsch
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
Deutsch Sicherheit | 13
2 Sicherheit
2.1 Pflichten des Betreibers
Der Betreiber muss sicherstellen, dass
die vorgeschriebenen Sicherheitseinrichtungen der
Photovoltaik-Anlage funktionstüchtig sind
am Gerät unlesbar gewordene Warn- und
Sicherheitshinweise umgehend ausgetauscht
werden
keine leichtentzündlichen Gegenstände in der Nähe
des Gerätes gelagert werden
das Gerät nicht abgedeckt wird
das Gerät nur auf tragfähigen Oberflächen
aufgestellt wird
der Transport, die Montage, die Installation und
Inbetriebnahme des Gerätes nur von autorisierten
Fachkräften ausgeführt werden
der Transport, die Montage, die Installation und
Inbetriebnahme nur unter den vorgesehenen
Bedingungen vorgenommen werden
die beauftragten Personen die ihnen übertragenen
Arbeiten beurteilen und mögliche Gefahren
erkennen können
nur autorisierte und geschulte Elektrofachkräfte die
Installation, Inbetriebnahme, Einstellungen und
Anschlüsse an dem Gerät vornehmen
vor der Installation und dem Betrieb über mögliche
Gefahrenquellen informiert und die nötigen
Sicherheitsmaßnahmen ergriffen werden
die Anleitung und insbesondere die
Sicherheitshinweise von den beauftragten Personen
gelesen und verstanden werden
die Anleitung während des Transports, der
Montage, Installation und Inbetriebnahme verfügbar
ist

Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
14 | Sicherheit Deutsch
Deutsch
die Anleitung im Dokumentenfach des Gerätes
aufbewahrt wird
keine Softwareänderungen, keine Änderungen am
Gehäuse oder an den Bestandteilen des Gerätes
ohne Kenntnis und Genehmigung des Herstellers
vorgenommen werden. Bei Softwareänderungen,
Änderungen am Gehäuse oder an den Bestandteilen
des Gerätes erlischt der Haftungs- und
Gewährleistungsanspruch.
die Komponenten nicht geöffnet werden. Werden
die Siegel durch unerlaubtes Öffnen der
Komponente gebrochen, erlischt der
Garantieanspruch.
2.2 Elektrofachkraft
2.2.1 Qualifikation
Eine Elektrofachkraft ist eine Person, die aufgrund
ihrer fachlichen Ausbildung und Erfahrung
ausreichende Kenntnisse besitzt, wie:
Das Errichten, Einschalten, Abschalten,
Freischalten, Erden, Kurzschließen und
Instandsetzen von Stromkreisen und Geräten.
Die ordnungsgemäße Wartung und Anwendung von
Schutzeinrichtungen entsprechend festgelegten
Sicherheitsstandards.
Die Notversorgung von Verletzten.
Die einschlägigen Normen, Richtlinien und lokalen
Vorschriften.
Das Arbeiten mit Gleichstrom und dabei beachtet:
– Die Stromquelle der PV-Anlagen ist bei Tageslicht
immer aktiv.

Bosch Power Tec GmbH Speichersystem | Installationsanleitung
Deutsch
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
Deutsch Sicherheit | 15
2.2.2 Pflichten
Die Elektrofachkraft muss sicherstellen, dass
die Informationen, Handlungsanleitungen und
insbesondere die Sicherheitshinweise zur Montage
und Installation, vor der Inbetriebnahme und vor
dem Schließen der Trenneinrichtungen vollständig
beachtet und eingehalten werden
Sicherungen weder in ihrer Größe noch in ihrem
Nennwert verändert werden
bevor elektrische Arbeiten beginnen,
Spannungsfreiheit mit einem passenden Messgerät
in der DC- und AC-Einstellung entsprechend den
dafür geltenden Richtlinien sichergestellt wird.
Dabei beachten:
– Die Stromquelle der PV-Anlagen ist bei Tageslicht
immer aktiv.
Messungen nur mit geeigneten Messgeräten
entsprechend geltender Normen und Richtlinien
durchgeführt werden. Vor der Messung die
Betriebsanleitung des Messgerätes lesen
alle Schutzabdeckungen montiert sind. Die
Schutzabdeckungen dienen sowohl der
Arbeitssicherheit als auch der Lüftung. Sie lenken
und verteilen die Luft im Gerät.
das Gerät nie während des Betriebes geöffnet wird
eine externe DC-Freischalteinrichtung eingesetzt
wird. Der Kurzschlussstrom des Solargenerators ist
nur etwas höher als der maximale Betriebsstrom
und ist immer abhängig von der aktuellen
Einstrahlung. Daher ist bei Kurzschlüssen das
Abschalten der vorhandenen Sicherungen nicht
immer gewährleistet.

Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
16 | Sicherheit Deutsch
Deutsch
2.3 Anforderungen an den
Aufstellungsort
Wählen Sie unbedingt vor Anlieferung des
Speichersystems einen Aufstellungsort aus. Beachten
Sie, dass der von Ihnen gewählte Aufstellungsort die
folgenden Bedingungen erfüllt:
Raumbeschaffenheit
– Trocken und geschlossen
– Vor eindringendem Wasser geschützt
– Sauber und frei von Fremdkörpern
– Frei von leicht entzündlichen (z. B. Papier) oder
explosiven Materialien (z. B. Benzin, Lacke)
–Ausreichendbelüftet
Raumgröße
– Raumvolumen größer als 8,00 m³
– Raum von 8...25 m³: passive oder aktive Lüftung
notwendig (bei 8 m³: Luftwechselrate von 12 m³/
h)
– Raum über 25 m³: keine gesonderten
Lüftungsmaßnahmen
– Grundfläche min. 2,00 m²
– Höhe min. 2,00 m
– Tiefe min. 2,00 m
HINWEIS
Sachschaden durch unzureichende Belüftung
Wenn aufgrund unzureichender oder blockierter
Luftzufuhr einzelne Komponenten des Gerätes nicht
ausreichend gekühlt werden, kann es zu vorzeitiger
Alterung der Komponenten und damit irreversiblen
Schäden führen. Eine ausreichende Luftzirkulation im
Gerät ist nur möglich, wenn das Gerät bei Betrieb
geschlossen ist.
Aufstellraum ausreichend belüften
Alle Komponenten vorschriftsmäßig installieren
Keine Gegenstände auf oder über dem Gerät lagern
Gerät nur geschlossen betreiben

Bosch Power Tec GmbH Speichersystem | Installationsanleitung
Deutsch
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
Deutsch Sicherheit | 17
Beschaffenheit Decke, Boden und Wand
– Decke aus nicht brennbaren Material
– Ebener Boden
– Tragfähiger Boden, Gesamtgewicht des Gerätes:
– 222 kg (4,4 kWh-System)
– 242 kg (6,6 kWh-System)
– 262 kg (8,8 kWh-System)
– 280,5 kg (11 kWh-System)
– 299 kg (13,2 kWh-System)
– In einer Höhe von 1,5 m ... 1,7 m: Wand frei von
Versorgungsleitungen
– Maximaler Abstand der Rückwand des Gerätes zur
Wand 15cm
Temperatur und Luftfeuchtigkeit
– Raumtemperatur -10°C ... + 40°C
– Luftfeuchtigkeit max. 70%
Zugangsberechtigungen
– Kein dauerhafter Aufenthalt von Personen im
Aufstellraum
– Aufenthalt von Kindern im Aufstellraum nur in
Begleitung von Erwachsenen
– Keine Bedienung des Speichersystems durch
Kinder
Verschmutzungsgrad
– Verschmutzungsgrad 2 für Umgebung des
Speichersystems
– Gemäß DIN EN 60664 wird der
Verschmutzungsgrad 2 wie folgt definiert: Es tritt
gewöhnlich nur nicht-leitfähige Verschmutzung
auf; gelegentlich muss jedoch mit
vorübergehender Leitfähigkeit durch Betauung
gerechnet werden.

Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
18 | Sicherheit Deutsch
Deutsch
Schutzart
–IP20
Überspannungskategorie
– Überspannungskategorie III
2.4 Sicherheitszeichen am Gerät
Gefahr eines elektrischen Schlages
Warnung vor dem möglichen Auslaufen der Batterien
Risiko eines elektrischen Schlages
Zeitspanne zur Entladung beträgt 13 Minuten
Installationsanleitung und Bedienungsanleitung lesen
Gehäuse und Batterien nicht anbohren
13 min

Bosch Power Tec GmbH Speichersystem | Installationsanleitung
Deutsch
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
Deutsch Sicherheit | 19
2.5 Sicherheitseinrichtungen
Die Elektrofachkraft muss die folgenden
Sicherheitseinrichtungen integrieren:
DC-Freischalter: Der DC-Freischalter unterbricht
den Energiefluss zwischen PV-Anlage und
Speichersystem. Er ist gemäß Anschlussplan
zwischen PV-Anlage und Speichersystem zu
installieren.
Notausschalter (nur für die Notstromversorgung):
Gemäß EN 60204-1 ist ein Notausschalter zwischen
dem Speichersystem und dem Hausnetz zu
installieren. Die Position des Schalters wird im
Anschlussplan erläutert. Der Notausschalter
unterbricht den Energiefluss zwischen dem
Speichersystem und dem Hausnetz.
2.6 Warnhinweise
Warnhinweise kennzeichnen sicherheitsrelevante
Informationen. Sie bestehen aus
Warnsymbol (Piktogramm)
Signalwort zur Kennzeichnung der Gefahrenstufe
Angaben zu Art und Quelle der Gefahr
Angaben zu möglichen Folgen bei Missachtung des
Warnhinweises
Maßnahmen zur Abwendung der Gefahr und zur
Verhinderung von Verletzungen oder Sachschaden
Die Warnhinweise sind nach folgenden
Gefahrenstufen klassifiziert:
GEFAHR
Kennzeichnet eine außergewöhnlich große
Gefahrensituation
Dieser Warnhinweis steht für eine unmittelbar
drohende Gefahr, die zu schweren
Körperverletzungen oder zum Tod führt.
Warnhinweis beachten

Speichersystem | Installationsanleitung Bosch Power Tec GmbH
DO_IA_2013_HYB_A_3GER_BBo 17.01.2014
20 | Sicherheit Deutsch
Deutsch
2.7 Grundlegende Sicherheitshinweise
In diesem Kapitel werden die grundlegenden
Sicherheitshinweise aufgeführt. Wenn die
Sicherheitshinweise in dieser Anleitung nicht
beachtet werden, kann es zu Elektrounfällen mit
schwerwiegenden gesundheitlichen Folgen und /
oder Tod sowie zu schweren Sachschäden kommen.
Bei Fragen nehmen Sie mit dem Hersteller Kontakt
auf (Kontaktdaten auf der Rückseite der Anleitung).
Lebensgefahr: Allgemein
WA R N U N G
Kennzeichnet eine große Gefahrensituation
Dieser Warnhinweis steht für eine möglicherweise
gefährliche Situation, die zu schweren
Körperverletzungen oder zum Tod führen könnte.
Warnhinweis beachten
VORSICHT
Kennzeichnet eine Gefahrensituation
Dieser Warnhinweis steht für eine möglicherweise
gefährliche Situation, die zu leichten
Körperverletzungen führen könnte.
Warnhinweis beachten
HINWEIS
Kennzeichnet eine Sachgefahr
Dieser Warnhinweis steht für eine Situation, die zu
Sachschaden führen könnte.
Warnhinweis beachten
GEFAHR
Lebensgefahr durch fehlende Hilfe
Bei einem Unfall kann eine zweite Person die
Stromzufuhr abschalten und Hilfe leisten.
Nur in Anwesenheit einer zweiten Person arbeiten.
