Bradley S19-280 Series User manual

Installation
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 1-800-BRADLEY FAX [phone]
http://www.bradleycorp.com
215-1408 Rev. J; EN 07-523A
© 2007 Bradley Corporation
Page 1 of 19 12/13/07

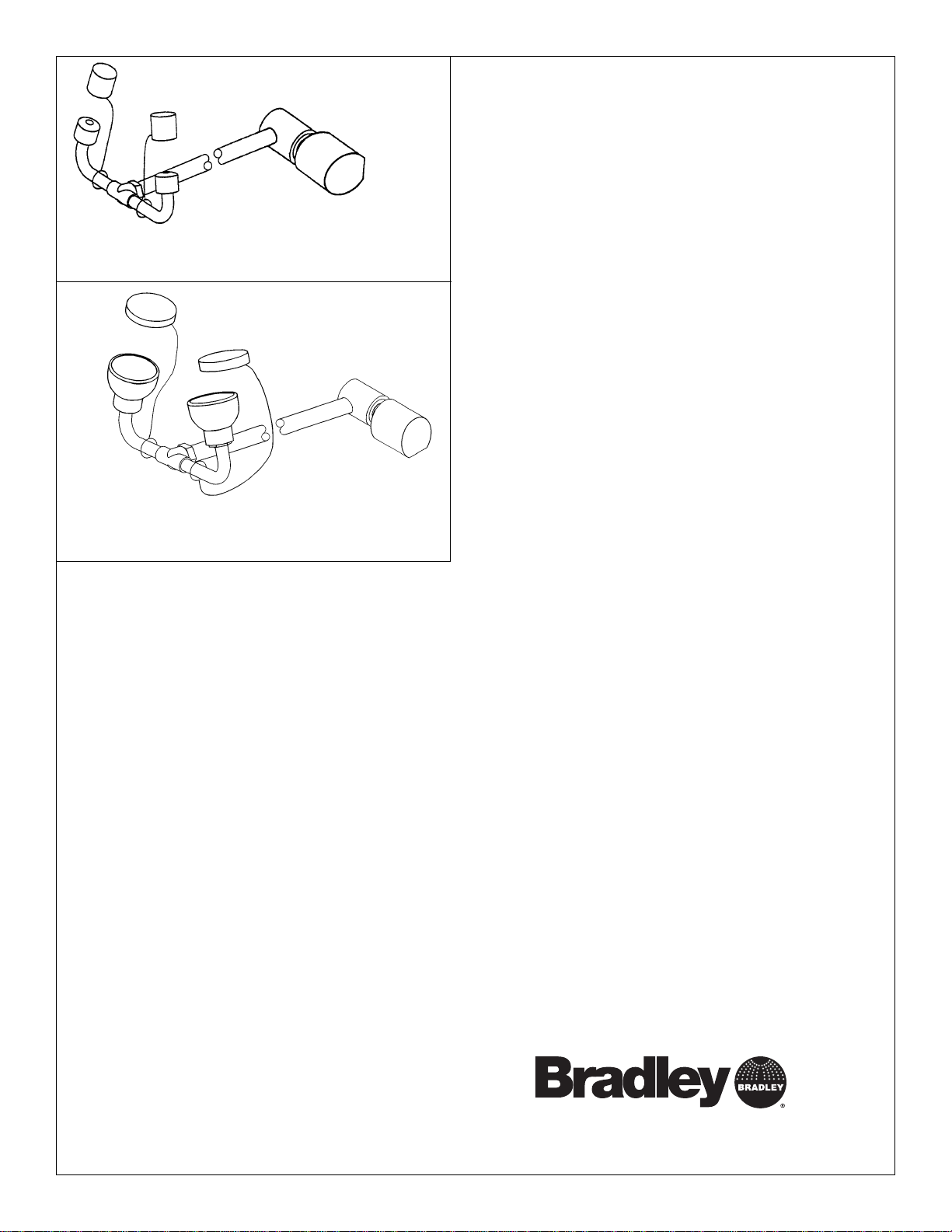

Wall-mounted eyewash shown
(Une douche oculaire qui est montée au mur est montrée)
(Se muestra una lavador de ojos que se monta a la pared)
Deck-mounted eyewash shown
(Une douche oculaire qui est montée au comptoir est montrée)
(Se muestra una lavador de ojos que se monta a la mostrador)
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
S19-270HD, S19-270HW, S19-280D, S19-280W
Parts List and Assembly of Components . . . . . . . . . . . . . . . .4–5
S19-270JD, S19-270JW, S19-290D, S19-290W
Parts List and Assembly of Components . . . . . . . . . . . . . . . .6–7
Table des matières
Information avant installation . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Instructions d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
S19-270HD, S19-270HW, S19-280D, S19-280W
Liste des pièces/Assemblage des composantes . . . . . . . . . .10–11
S19-270JD, S19-270JW, S19-290D, S19-290W
Liste des pièces/Assemblage des composantes . . . . . . . . . .12–13
Contenido
Información previa a la instalación . . . . . . . . . . . . . . . . . . . . . .14
Instrucciones de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
S19-270HD, S19-270HW, S19-280D, S19-280W
Lista de piezas/Armado de los componentes . . . . . . . . . . .16–17
S19-270JD, S19-270JW, S19-290D, S19-290W
Lista de piezas/Armado de los componentes . . . . . . . . . . .18–19
S19-270HD, S19-270HW,
S19-270JD, S19-270JW,
S19-280D, S19-280W,
S19-290D, S19-290W
Swing-Down Eyewash and Eye/Face Wash
Units, Wall and Deck Mount (S19-280 and
S19-290 series are barrier free)
Douche oculaire et oculaire/faciale activée
par bras mobile, support de mur ou de
comptoir (Les série modèles S19-280 et
S19-290 sont sans barrière)
Lavador de ojos y de ojos/rostro activado
por brazo oscilante, montaje de la pared o
de mostrador (Los serie modelos S19-820
y S19-821 son fácil acceso)

2
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
12/13/07 Bradley Corporation • 215-1408 Rev. J; EN 07-523A
WARNING
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the
installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin
installation until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to
the eyewash should be “ON” at all times. Provisions shall be made to prevent
unauthorized shutoff.
The ANSI Z358.1 standard requires an uninterruptible supply of flushing fluid at a
minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per
ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly
to verify proper operation. This equipment should be inspected annually to
ensure compliance with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment
per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit
www.bradleycorp.com or call 1-800-BRADLEY.
Product warranties may also be found under ”Product Information” on our web
site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and signbelow.
Reportany malfunctionsimmediately.
Ventil(e)wöchentlich im Te stbetriebprüfen, bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement desvalveschaque semaine et
signeen bas.S'il y à quelque chose qui ne va pasfait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

3
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley Corporation • 215-1408 Rev. J; EN 07-523A 12/13/07
Installation
Supplies Required:
• Supply piping to 1/2" NPT water supply inlet on unit
• Pipe sealant
• Sign-mounting hardware
Step 1: Attach eyewash fixture
NOTE: Flush water supply line before making connections. Apply pipe sealant (supplied by installer)
to all male-threaded pipe joints. The top of the eyewash heads should be positioned a minimum of 33"
and a maximum of 45" from the floor and 6" from the nearest obstruction (Figures 1a and 1b).
1. Select desired location for eyewash on the sink deck (or wall, depending on unit purchased) and
drill a 7/8" diameter hole and a 1/4" diameter hole.
2. Secure assembled unit to the deck (or wall) with nut and washer provided as shown in Figure 2a
on page 4 or Figure 2b on page 6.
Step 2: Connect water supply
1. For All Models: Connect the water supply using flexible hose (supplied by installer) with a 1/2"
NPT threaded end (see Figure 2a or Figure 2b).
Additional Connection Option, Models S19-270HD, S19-270HW, S19-280D and S19-280W:
Connect the water supply using 1/4" nominal (3/8" O.D.) copper tubing (supplied by installer),
seal washer, and nut provided (see Figure 2a).
2. Mount safety sign to wall or pipe using sign mounting hardware supplied by installer.
3. Open water supply lines. Test for leaks and adequate water flow.

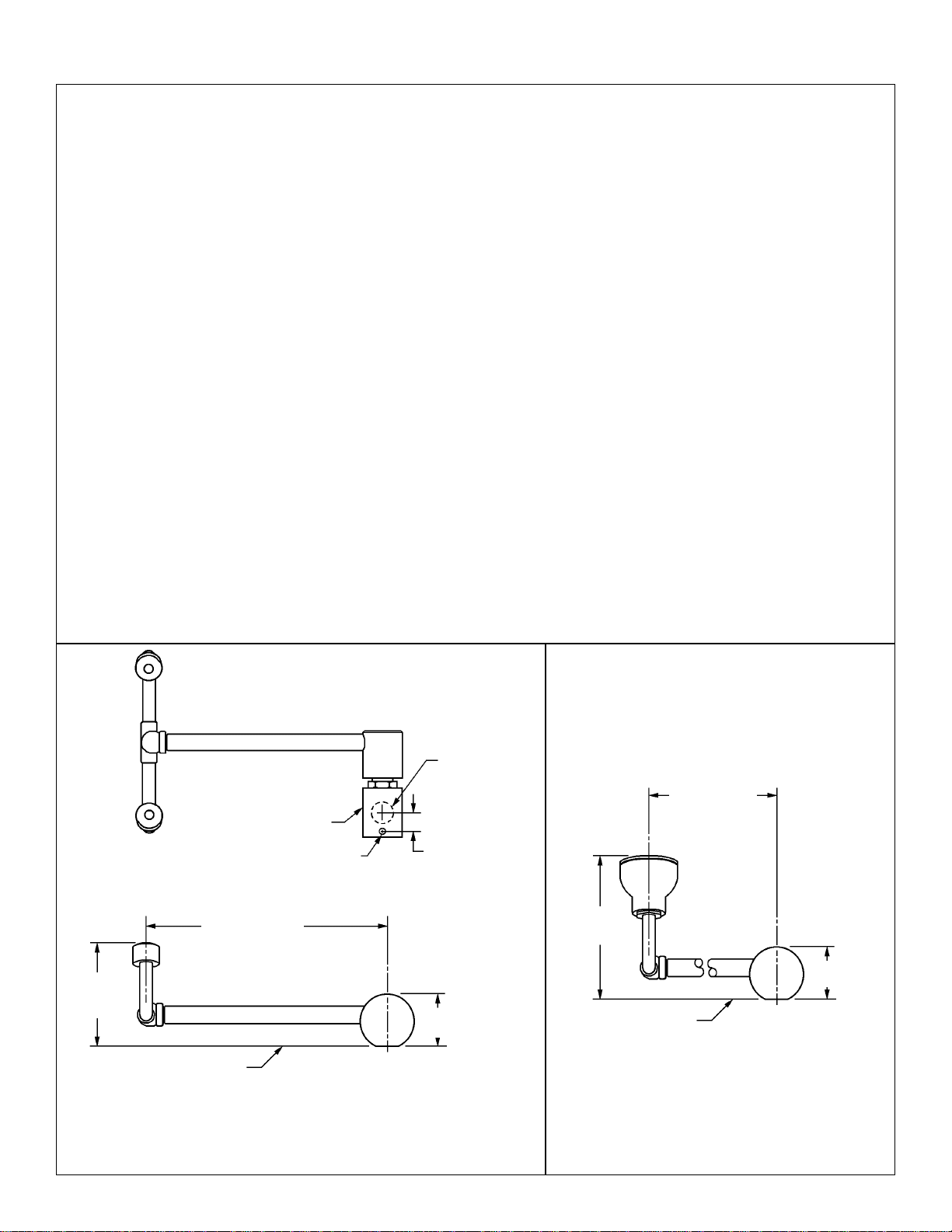

Figure 1a Figure 1b
Deck or Wall
Deck or Wall
9-1/2" (240mm)
std. models
19-1/8" (486mm)
barrier free models
3-3/8"
(85mm) 2"
(51mm)
3/4"
(191mm)
Ø 7/8"
(shank)
Ø 1/4"
(setscrew)
Base
2"
(51mm)
5"
(127mm)
S19-270HD, S19-270HW, S19-280D, S19-280W
(deck-mounted unit shown) S19-270JD, S19-270JW, S19-290D, S19-290W (deck-mounted unit shown)
9-1/2" (240mm)
std. models
19-1/8" (486mm)
barrier free
models

4
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
12/13/07 Bradley Corporation • 215-1408 Rev. J; EN 07-523A

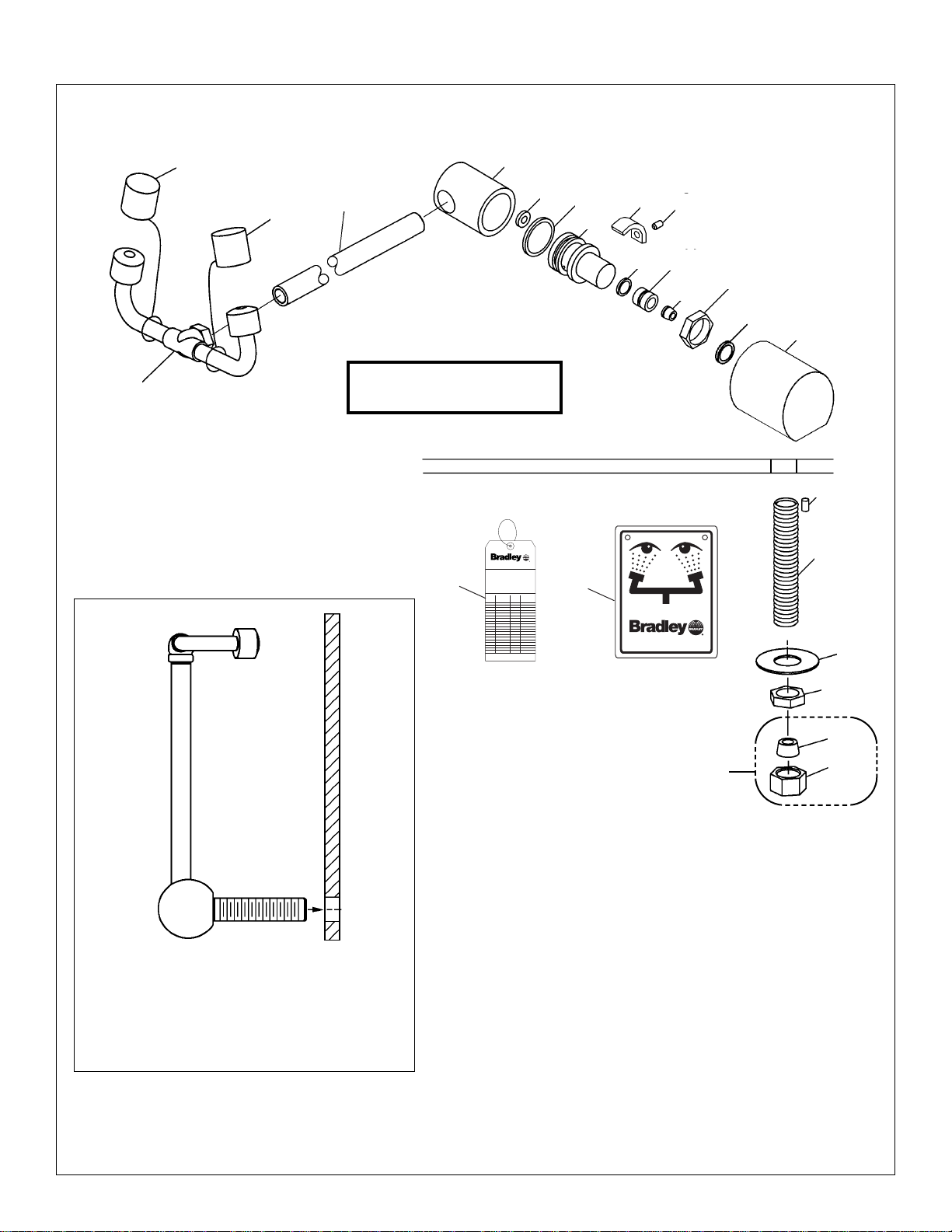

Assembly of Components - S19-270HD, S19-270HW, S19-280D and S19-280W
NOTE: Shown in the “ON” position.
Wall-Mount Eye Wash
Eye Wash Assembly (Items 1-13)
NOTE: Shown in the “OFF” position
Figure 2a
3
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
54
1.1
1.2
1.2 1.3
1.4
1.5 1.6
1.7
1.8 1.9
1.10 1.11
1.12 1.13
1.14 1.15
1.16
1.17
1.18
2
3.2
3.1

5
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley Corporation • 215-1408 Rev. J; EN 07-523A 12/13/07
Parts List
1 S39-679A 1 Swing-Down Sub-Assembly
1.1 S05-092 1 Eyewash Assembly
1.2 107-371 2 Tethered Dust Cover
1.3 113-1075 1 Pipe (Plated) 9-1/2"
1.4 118-288 1 Valve Body (Plated)
1.5 125-135 1 O-Ring
1.6 125-120 1 O-Ring
1.7 S39-598 1 Actuator Sub-Assembly, Valve
1.8 192-016 1 Insert, Direction (Plated)
1.9 160-413 1 Screw, Set
1.10 125-001CS 1 O-Ring
1.11 132-047 1 Insert, Flow Control
1.12 125-032 1 Flow Control
1.13 110-115A 1 Hex Nut (Plated)
1.14 125-001DA 1 O-Ring
1.15 131-082 1 Base
1.16 160-428 1 Screw, Set
1.17 113-1058 1 Shank
1.18 110-115 1 Hex Nut
2 142-045A 1 Spacer
3 S45-381 1 Slip Joint Prepack
3.1 169-946 1 Slip Joint Cone Washer
3.2 169-945 1 Slip Joint Nut
4 114-051 1 Safety Sign
5 204-421 1 Emergency Inspection Tag
Item Part No. Qty. Description Item Part No. Qty. Description
S19-270HD, S19-270HW
1 S39-679 1 Swing-Down Sub-Assembly
1.1 S05-092 1 Eyewash Assembly
1.2 107-371 2 Tethered Dust Cover
1.3 113-1125 1 Pipe (Plated) 19"
1.4 118-288 1 Valve Body (Plated)
1.5 125-135 1 O-Ring
1.6 125-120 1 O-Ring
1.7 S39-598 1 Actuator Sub-Assembly, Valve
1.8 192-016 1 Insert, Direction (Plated)
1.9 160-413 1 Screw, Set
1.10 125-001CS 1 O-Ring
1.11 132-047 1 Insert, Flow Control
1.12 125-032 1 Flow Control
1.13 110-115A 1 Hex Nut (Plated)
1.14 125-001DA 1 O-Ring
1.15 131-082 1 Base
1.16 160-428 1 Screw, Set
1.17 113-1058 1 Shank
1.18 110-115 1 Hex Nut
2 142-045A 1 Spacer
3 S45-381 1 Slip Joint Prepack
3.1 169-946 1 Slip Joint Cone Washer
3.2 169-945 1 Slip Joint Nut
4 114-051 1 Safety Sign
5 204-421 1 Emergency Inspection Tag
Item Part No. Qty. Description Item Part No. Qty. Description
S19-280D, S19-280W (barrier free models)

Assembly of Components - S19-270JD, S19-270JW, S19-290D and S19-290W
NOTE: Shown in the “ON” position.
6
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
12/13/07 Bradley Corporation • 215-1408 Rev. J; EN 07-523A
Figure 3b
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
43
1.1
1.2
1.2 1.3
1.4
1.5 1.6
1.7
1.8 1.9
1.10
1.11
1.15
1.13
1.14
1.12
2

7
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley Corporation • 215-1408 Rev. J; EN 07-523A 12/13/07
Parts List
1 S39-680 1 Swing-Down Sub-Assembly
1.1 S05-162 1 Eye/Face Wash Assembly
1.2 S53-063 2 Tethered Dust Cover
1.3 113-1125 1 Pipe (Plated) 19"
1.4 118-288 1 Valve Body (Plated)
1.5 125-135 1 O-Ring
1.6 125-120 1 O-Ring
1.7 S39-598 1 Actuator Sub-Assembly, Valve
1.8 192-016 1 Insert, Direction (Plated)
1.9 160-413 1 Screw, Set
1.10 110-115A 1 Hex Nut (Plated)
1.11 125-001DA 1 O-Ring
1.12 131-082 1 Base
1.13 160-428 1 Screw, Set
1.14 113-1058 1 Shank
1.15 110-115 1 Hex Nut
2 142-045A 1 Spacer
3 114-051 1 Safety Sign
4 204-421 1 Emergency Inspection Tag
Item Part No. Qty. Description Item Part No. Qty. Description
S19-290D, S19-290W (barrier free models)
1 S39-680A 1 Swing-Down Sub-Assembly
1.1 S05-162 1 Eye/Face Wash Assembly
1.2 S53-063 2 Tethered Dust Cover
1.3 113-1075 1 Pipe (Plated) 9-1/2"
1.4 118-288 1 Valve Body (Plated)
1.5 125-135 1 O-Ring
1.6 125-120 1 O-Ring
1.7 S39-598 1 Actuator Sub-Assembly, Valve
1.8 192-016 1 Insert, Direction (Plated)
1.9 160-413 1 Screw, Set
1.10 110-115A 1 Hex Nut (Plated)
1.11 125-001DA 1 O-Ring
1.12 131-082 1 Base
1.13 160-428 1 Screw, Set
1.14 113-1058 1 Shank
1.15 110-115 1 Hex Nut
2 142-045A 1 Spacer
3 114-051 1 Safety Sign
4 204-421 1 Emergency Inspection Tag
Item Part No. Qty. Description Item Part No. Qty. Description
S19-270JD, S19-270JW

8
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
12/13/07 Bradley Corporation • 215-1408 Rev. J; EN 07-523A
AVERTISSEMENT
Lire ce manuel d'installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la
clientèle ou d'entretien. L'installateur est responsable de la conformité de
l'installation aux codes pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en
manque aucune avant de jeter l’emballage. Ne commencez pas l’assemblage
avant de recevoir les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que
le débit d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en
eau doit être toujours OUVERTE. On devra prévoir des dispositions pour
empêcher tout arrêt non autorisé.
La norme ANSI Z358.1 requiert une alimentation sans coupure du liquide de
rinçage à une pression minimum de 30 psi (0.21 MPa). Le liquide de rinçage doit
être tiède conformément à la norme ANSI Z358.1.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une
fois par an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d'entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d'urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l'installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques »
sur notre site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctionsimmediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement desvalveschaque semaine et
signeen bas.S'il y à quelque chose qui ne va pasfait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

9
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley Corporation • 215-1408 Rev. J; EN 07-523A 12/13/07
Installation
Equipements nécessaires :
• Tuyauterie pour raccordement à l'orifice d'arrivee d'eau NPT de 1/2" de l'appareil
•
Produit d’étanchéité pour tuyau
• Quincaillerie pour l'installation de l'enseigne
Etape 1 : Fixer la douche oculaire
NOTE : Vider le tuyau d’approvisionnement en eau avant d’effecteur les branchements. Appliquez de la pâte
ou du ruban d’étanchéité (non fourni) sur tous les filetages mâles. Le dessus des érogateurs de la douche
oculaire doit être situé à une taille minimum de 83cm (33 po) et à une hauteur maximum de 115 cm (45 po) du
plancher et de 15 cm (6 po) de l'obstruction la plus proche (voir Figure 1a et 1b).
1. Sélectionner l'emplacement désiré sur le comptoir du bassin ou mur, selon le modèle, puis percer un trou
de 22,2 mm (7/8") de diamètre. Puis percer un trou de 6,35 mm (1/4") de diamètre (Figure 1a).
2. Fixer l'unité au comptoir (ou mur) à l'aide de l'écrou et de la rondelle fournis, tel qu'indiqué dans la
Figure 2a à la page l0 ou 2b à la page 12.
Étape 2 : Brancher l'approvisionnement en eau
1. Pour tous les modèles : Un boyau fileté flexible 12,8 mm (1/2") NPT (fourni par l'installateur) peut
également être utilisé (voir Figure 2a et 2b).
Option de Raccordement Additionnelle pour les modèles S19-270HD, S19-270HW, S19-280D et S19-
280W : Brancher l'approvisionnement en eau avec un tuyau de cuivre [diam. int. : 6,4 mm/1/4" ; diam.
ext. : 9,6 mm / 3/8" (fourni par l'installateur)], à l'aide de l'écrou et de la rondelle fournis (Figure 2a).
2. Installer l'enseigne de sécurité sur le mur ou le tuyau à l'aide de la quincaillerie (fourni par l'installateur).
3. Ouvrir les tuyaux d'approvisionnement en eau. Vérifier s'il y a des fuites et si le débit d'eau est adéquat.
Figure 1a
9-1/2" (240mm)
modèles norme
19-1/8" (486mm)
sans barrière
3-3/8"
(85mm) 2"
(51mm)
3/4"
(191mm)
Ø 7/8"
(Tige)
Ø 1/4" (Vis
de reglage)
Bride
Comptoir ou mur
Figure 1b
2"
(51mm)
5"
(127mm)
S19-270HD, S19-270HW, S19-280D, S19-280W
(Une douche oculaire qui est montée au comptoir est montrée)
S19-270JD, S19-270JW, S19-290D, S19-290W
(Une douche oculaire qui est montée au
comptoir est montrée)
9-1/2" (240mm)
modèles norme
19-1/8" (486mm)
sans barrière
Comptoir ou mur

10
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
12/13/07 Bradley Corporation • 215-1408 Rev. J; EN 07-523A
Assemblage des composantes - S19-270HD, S19-270HW, S19-280D et S19-280W
Figure 2a
3
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
54
1.1
1.2
1.2 1.3
1.4
1.5 1.6
1.7
1.8 1.9
1.10 1.11
1.12 1.13
1.14 1.15
1.17
1.18
2
3.2
3.1
NOTE : Montré dans la
position de "OUVERTE."
Douche Oculaire (support de mur)
L'Assemblée (Items 1-13) est tournée 1/4 tour.
NOTE: Montré dans la position de "ÉTEINT"
1.16

11
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley Corporation • 215-1408 Rev. J; EN 07-523A 12/13/07
Liste des pièces
1 S39-679A 1 Dispositif du bras mobile
1.1 S05-092 1 Douche oculaire
1.2 107-371 2 Bouchon antipoussière
1.3 113-1075 1 Tuyau (plaque) 240mm
1.4 118-288 1 Robinet (plaque)
1.5 125-135 1 Bague
1.6 125-120 1 Bague
1.7 S39-598 1 Dispositif de mise en marche
1.8 192-016 1 Insert, directionnel (plaque)
1.9 160-413 1 Vis de reglage
1.10 125-001CS 1 Bague
1.11 132-047 1 Insert du contrôle du débit
1.12 125-032 1 Contrôle du débit
1.13 110-115A 1 Écrou hexagonal (plaque)
1.14 125-001DA 1 Bague
1.15 131-082 1 Bride
1.16 160-428 1 Vis de reglage
1.17 113-1058 1 Tige
1.18 110-115 1 Écrou hexagonal
2 142-045A 1 Entretoise
3 S45-381 1 Joint coulissant préemballé
3.1 169-946 1 Rondelle conique du joint coulissant
3.2 169-945 1 Écrou de joint coulissant
4 114-051 1 Enseigne de sécurité
5 204-421 1 Etiquette d’inspection
Item Part No. Qty. Description Item Part No. Qty. Description
S19-270HD, S19-270HW
1 S39-679 1 Dispositif du bras mobile
1.1 S05-092 1 Douche oculaire
1.2 107-371 2 Bouchon antipoussière
1.3 113-1125 1 Tuyau (plaque) 483mm
1.4 118-288 1 Robinet (plaque)
1.5 125-135 1 Bague
1.6 125-120 1 Bague
1.7 S39-598 1 Dispositif de mise en marche
1.8 192-016 1 Insert, directionnel (plaque)
1.9 160-413 1 Vis de reglage
1.10 125-001CS 1 Bague
1.11 132-047 1 Insert du contrôle du débit
1.12 125-032 1 Contrôle du débit
1.13 110-115A 1 Écrou hexagonal (plaque)
1.14 125-001DA 1 Bague
1.15 131-082 1 Bride
1.16 160-428 1 Vis de reglage
1.17 113-1058 1 Tige
1.18 110-115 1 Écrou hexagonal
2 142-045A 1 Entretoise
3 S45-381 1 Joint coulissant préemballé
3.1 169-946 1 Rondelle conique du joint coulissant
3.2 169-945 1 Écrou de joint coulissant
4 114-051 1 Enseigne de sécurité
5 204-421 1 Etiquette d’inspection
Item Part No. Qty. Description Item Part No. Qty. Description
S19-280D, S19-280W (modèles sans barrière)

12
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
12/13/07 Bradley Corporation • 215-1408 Rev. J; EN 07-523A
Assemblage des composantes - S19-270JD, S19-270JW, S19-290D et S19-290W
Figure 3b
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
43
1.1
1.2
1.2 1.3
1.4
1.5 1.6
1.7
1.8 1.9
1.10
1.11
1.15
1.13
1.14
1.12
2
NOTE : Montré dans la
position de "OUVERTE."

13
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley Corporation • 215-1408 Rev. J; EN 07-523A 12/13/07
Liste des pièces
1 S39-680A 1 Dispositif du bras mobile
1.1 S05-162 1 Douche oculaire/faciale
1.2 S53-063 2 Bouchon antipoussière
1.3 113-1075 1 Tuyau (plaque) 240mm
1.4 118-288 1 Robinet (plaque)
1.5 125-135 1 Bague
1.6 125-120 1 Bague
1.7 S39-598 1 Dispositif de mise en marche
1.8 192-016 1 Insert, directionnel (plaque)
1.9 160-413 1 Vis de reglage
1.10 110-115A 1 Écrou hexagonal (plaque)
1.11 125-001DA 1 Bague
1.12 131-082 1 Bride
1.13 160-428 1 Vis de reglage
1.14 113-1058 1 Tige
1.15 110-115 1 Écrou hexagonal
2 142-045A 1 Entretoise
3 114-051 1 Enseigne de sécurité
4 204-421 1 Etiquette d’inspection
Item Part No. Qty. Description Item Part No. Qty. Description
S19-270JD, S19-270JW
1 S39-680 1 Dispositif du bras mobile
1.1 S05-162 1 Douche oculaire/faciale
1.2 S53-063 2 Bouchon antipoussière
1.3 113-1125 1 Tuyau (plaque) 483mm
1.4 118-288 1 Robinet (plaque)
1.5 125-135 1 Bague
1.6 125-120 1 Bague
1.7 S39-598 1 Dispositif de mise en marche
1.8 192-016 1 Insert, directionnel (plaque)
1.9 160-413 1 Vis de reglage
1.10 110-115A 1 Écrou hexagonal (plaque)
1.11 125-001DA 1 Bague
1.12 131-082 1 Bride
1.13 160-428 1 Vis de reglage
1.14 113-1058 1 Tige
1.15 110-115 1 Écrou hexagonal
2 142-045A 1 Entretoise
3 114-051 1 Enseigne de sécurité
4 204-421 1 Etiquette d’inspection
Item Part No. Qty. Description Item Part No. Qty. Description
S19-290D, S19-290W (modèles sans barrière)

14
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
12/13/07 Bradley Corporation • 215-1408 Rev. J; EN 07-523A
ADVERTENCIA
Lea en su totalidad este manual de instalación para garantizar una instalación
adecuada. Una vez que termine la instalación, entregue este manual al propietario o
al Departamento de Mantenimiento. Es responsabilidad de quien instale el equipo
cumplir con los códigos para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna
pieza, no intentar instalar la unidad combinada Bradley hasta obtener las piezas
faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación.
Verificar que no haya fugas y que el flujo de agua sea adecuado. El suministro
principal de agua a la unidad debe estar siempre en posición “ON” (abierto). Se
deben tomar medidas a fin de evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido del líquido de enjuague a
una presión mínima de 30 psi (0.21 MPa). El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse
de que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente
peligrosos deben recibir capacitación sobre la ubicación y operación adecuada de
los equipos de emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite
www.bradleycorp.com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en "Información del producto" o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s)each week and signbelow.
Reportany malfunctionsimmediately.
Ventil(e)wöchentlichim Testbetriebprüfen,bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement desvalveschaque semaine et
signeen bas.S'il y à quelque chose qui ne va pasfait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

15
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley Corporation • 215-1408 Rev. J; EN 07-523A 12/13/07
Instalación
Materiales necesarios:
• Tubería para la entrada de 1/2 NPT de suministro de agua a la unidad
• Sellador de tubería
• Tornillería para montar el letrero de seguridad
Paso 1: Monte el lavador de ojos
Nota: Limpie con agua la línea del suministro de agua antes de hacer las conexiones. Aplicar sellador de
tubería o cinta (suministrados por el instalador) a las juntas de tubería de rosca macho. La parte superior de los
rociadores del lavador de ojos debe colocarse a una altura máxima de 33 pulgadas (83 cm) y a una altura
mínimo de 45 pulg. (115 cm) del piso y 6 pulg. (15 cm) de la obstrucción más cercana. (Figura 1a y 1b).
1. Seleccione la ubicación deseada para el lavador de ojos en la plataforma del lavabo o pared, dependiendo
del modelo pedido, y perfore con el taladro un orificio de 7/8" (22,2 mm) de diámetro. Perfore con el
taladro un orificio de 1/4" (6,35 mm) de diámetro (Figura 1a).
2. Fije la unidad ensamblada a la plataforma (o pared) con la tuerca y la arandela (incluídas) como se muestra
en la Figura 2a de la página 18 ó la Figura 2b de la página 18.
Paso 2: Conecte el suministro de agua
1. Para todos los modelos: Se puede usar también una manguera flexible (provista por el instalador) con
terminación de rosca de 1/2" (12,8 mm) NPT (vea Figura 2a y 2b).
Opción de Conexión Adicional para los modelos Nº S19-270HD, S19-270HW, S19-280D y S19-280W:
Conecte el suministro de agua usando un tubo de cobre de 6,4 mm (1/4") con diámetro exterior de 9,6 mm
(3/8") (provisto por el instalador), la arandela y la tuerca que se incluyen (vea Figura 2a).
2. Instale el letrero de seguridad en la pared o en el tubo usando la tornillería (provista por el instalador).
3. Abra las líneas del suministro de agua. Revise si existen fugas y verifique si el flujo de agua es adecuado.
Figura 1a Figura 1b
Mostrador o pared
9-1/2" (240mm)
modelos de normal
19-1/8" (486mm)
modelos de fácil
acceso
3-3/8"
(85mm) 2"
(51mm)
3/4"
(191mm)
Ø 7/8"
(Varilla
tornillante)
Ø 1/4"
(Tornillo
prisionero)
Base
2"
(51mm)
5"
(127mm)
S19-270HD, S19-270HW, S19-280D, S19-280W
(Se muestra una lavador de ojos que se monta a la mostrador)
S19-270JD, S19-270JW, S19-290D, S19-290W
(Se muestra una lavador de ojos que se
monta a la mostrador)
9-1/2" (240mm)
modelos de
normal
19-1/8" (486mm)
modelos de fácil
acceso
Mostrador o pared

16
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
12/13/07 Bradley Corporation • 215-1408 Rev. J; EN 07-523A
Armado de los componentes - S19-270HD, S19-270HW, S19-280D y S19-280W
Figura 2a
3
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
54
1.1
1.2
1.2 1.3
1.4
1.5 1.6
1.7
1.8 1.9
1.10 1.11
1.12 1.13
1.14 1.15
1.17
1.18
2
3.2
3.1
Lavador de ojos (montaje de la pared)
Rotan a la asamblea (Art. 1-13) 1/4 vuelta.
NOTA: Mostrado en la posición de "APAGADA."
NOTA: Mostrado en la
posición de "CONECTADO."
1.16

17
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley Corporation • 215-1408 Rev. J; EN 07-523A 12/13/07
Lista de piezas
1 S39-679A 1 Dispositivo del brazo oscilante
1.1 S05-092 1 Lavador de ojos
1.2 107-371 2 Tapas guardapolvo enganchados
1.3 113-1075 1 Tubo (niquelado) 240mm
1.4 118-288 1 Cuerpo de válvula (niquelado)
1.5 125-135 1 Arosello
1.6 125-120 1 Arosello
1.7 S39-598 1 Actuador de la válvula
1.8 192-016 1 Inserto, direccional (niquelado)
1.9 160-413 1 Tornillo prisionero
1.10 125-001CS 1 Arosello
1.11 132-047 1 Inserto del control de flujo
1.12 125-032 1 Dispositivo de control de flujo
1.13 110-115A 1 Tuerca hexagonal (niquelado)
1.14 125-001DA 1 Arosello
1.15 131-082 1 Base
1.16 160-428 1 Tornillo prisionero
1.17 113-1058 1 Varilla tornillante
1.18 110-115 1 Tuerca hexagonal
2 142-045A 1 Espaciador
3 S45-381 1 Juego de la junta deslizante
3.1 169-946 1 Arandela conica de la junta deslizante
3.2 169-945 1 Tuerca de la junta deslizante
4 114-051 1 Letrero de seguridad
5 204-421 1 Etiqueta de inspeccion
Item Part No. Qty. Description Item Part No. Qty. Description
S19-270HD, S19-270HW
1 S39-679 1 Dispositivo del brazo oscilante
1.1 S05-092 1 Lavador de ojos
1.2 107-371 2 Tapas guardapolvo enganchados
1.3 113-1125 1 Tubo (niquelado) 483mm
1.4 118-288 1 Cuerpo de válvula (niquelado)
1.5 125-135 1 Arosello
1.6 125-120 1 Arosello
1.7 S39-598 1 Actuador de la válvula
1.8 192-016 1 Inserto, direccional (niquelado)
1.9 160-413 1 Tornillo prisionero
1.10 125-001CS 1 Arosello
1.11 132-047 1 Inserto del control de flujo
1.12 125-032 1 Dispositivo de control de flujo
1.13 110-115A 1 Tuerca hexagonal (niquelado)
1.14 125-001DA 1 Arosello
1.15 131-082 1 Base
1.16 160-428 1 Tornillo prisionero
1.17 113-1058 1 Varilla tornillante
1.18 110-115 1 Tuerca hexagonal
2 142-045A 1 Espaciador
3 S45-381 1 Juego de la junta deslizante
3.1 169-946 1 Arandela conica de la junta deslizante
3.2 169-945 1 Tuerca de la junta deslizante
4 114-051 1 Letrero de seguridad
5 204-421 1 Etiqueta de inspeccion
Item Part No. Qty. Description Item Part No. Qty. Description
S19-280D, S19-280W (modelos de fácil acceso)

18
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
12/13/07 Bradley Corporation • 215-1408 Rev. J; EN 07-523A
Armado de los componentes - S19-270JD, S19-270JW, S19-290D y S19-290W
Figura 3b
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
43
1.1
1.2
1.2 1.3
1.4
1.5 1.6
1.7
1.8 1.9
1.10
1.11
1.15
1.13
1.14
1.12
2
NOTA: Mostrado en la
posición de "CONECTADO."

19
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley Corporation • 215-1408 Rev. J; EN 07-523A 12/13/07
Lista de piezas
1 S39-680A 1 Dispositivo del brazo oscilante
1.1 S05-162 1 Lavador de ojos/rostro
1.2 S53-063 2 Tapas guardapolvo enganchados
1.3 113-1075 1 Tubo (niquelado) 240mm
1.4 118-288 1 Cuerpo de válvula (niquelado)
1.5 125-135 1 Arosello
1.6 125-120 1 Arosello
1.7 S39-598 1 Actuador de la válvula
1.8 192-016 1 Inserto, direccional (niquelado)
1.9 160-413 1 Tornillo prisionero
1.10 110-115A 1 Tuerca hexagonal (niquelado)
1.11 125-001DA 1 Arosello
1.12 131-082 1 Base
1.13 160-428 1 Tornillo prisionero
1.14 113-1058 1 Varilla tornillante
1.15 110-115 1 Tuerca hexagonal
2 142-045A 1 Espaciador
3 114-051 1 Letrero de seguridad
4 204-421 1 Etiqueta de inspeccion
Item Part No. Qty. Description Item Part No. Qty. Description
S19-270JD, S19-270JW
1 S39-680 1 Dispositivo del brazo oscilante
1.1 S05-162 1 Lavador de ojos/rostro
1.2 S53-063 2 Tapas guardapolvo enganchados
1.3 113-1125 1 Tubo (niquelado) 483mm
1.4 118-288 1 Cuerpo de válvula (niquelado)
1.5 125-135 1 Arosello
1.6 125-120 1 Arosello
1.7 S39-598 1 Actuador de la válvula
1.8 192-016 1 Inserto, direccional (niquelado)
1.9 160-413 1 Tornillo prisionero
1.10 110-115A 1 Tuerca hexagonal (niquelado)
1.11 125-001DA 1 Arosello
1.12 131-082 1 Base
1.13 160-428 1 Tornillo prisionero
1.14 113-1058 1 Varilla tornillante
1.15 110-115 1 Tuerca hexagonal
2 142-045A 1 Espaciador
3 114-051 1 Letrero de seguridad
4 204-421 1 Etiqueta de inspeccion
Item Part No. Qty. Description Item Part No. Qty. Description
S19-290D, S19-290W (modelos de fácil acceso)
