Bradley S19-460EFW User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 1-800-BRADLEY FAX [phone]
http://www.bradleycorp.com
Installation
215-1165 Rev. N; EN 07-516
© 2007 Bradley Corporation
Page 1 of 10 7/2/07
S19-460EFW
Deck-Mounted Hand-Held Drench
Hose and Eye/Face Wash
Douchette à boyau mobile avec
douche oculaire/faciale pour
dessus de comptoir
Manguera rociadora de mano con
lavador de ojos/rostro para
montaje sobre mostrador
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . .2
Installation Instructions . . . . . . . . . . . . . . . . . . .3
Assembly of Components . . . . . . . . . . . . . . . . .4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Table des matières
Information avant l’installation . . . . . . . . . . . . .5
Instructions d’installation . . . . . . . . . . . . . . . . .6
Assemblage des composantes . . . . . . . . . . . . . .7
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . .7
Contenido
Información previa a la instalación . . . . . . . . . .8
Instrucciones de instalación . . . . . . . . . . . . . . .9
Armado de los componentes . . . . . . . . . . . . . .10
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . .10

2
S19-460EFW Installation
7/2/07 Bradley Corporation • 215-1165 Rev. N; EN 07-516
WARNING
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the
installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin
installation until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to
the eyewash should be “ON” at all times. Provisions shall be made to prevent
unauthorized shutoff. Flushing fluid should be tepid per ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly
to verify proper operation. This equipment should be inspected annually to
ensure compliance with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should
be trained regarding the placement and proper operation of emergency
equipment per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit
www.bradleycorp.com or call 1-800-BRADLEY.
Product warranties may also be found under ”Product Information” on our web
site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
!
!
!
!
P.O.Box309, MenomoneeFalls, WI 53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

Installation
Step 1: Prepare deck for
installation
NOTE: Make sure that, when mounted,
the eye wash unit will measure 33-45
inches from the top of the sprayheads
to the finished floor. For usage as an
eye/face wash, the top of the
sprayheads of the S19-630 must be
33–45 inches from where the user
stands per ANSI Z358.1. The unit must
also be placed a minimum of 6" away
from the nearest wall or obstruction.
1. Rough-in 1/2" IPS supply piping
from wall where drench hose is
desired (piping supplied by
installer).
2. Select desired location in deck for
drench hose and drill a 1-5/16"
(34mm) diameter hole.
3. Install the drain plug using the
washers and locknut provided (see
Figure 2 and the parts list, page 4).
Step 2: Assemble eye/face
body wash unit
1. Assemble the component parts as
shown in Figure 2 on page 4.
• Be sure to apply pipe sealant to
all pipe joints.
Step 3: Connect water supply
1. Connect the water supply to the
unit (piping supplied by installer).
2. Mount the safety sign to the wall
using the sign-mounting hardware
supplied by installer.
3. Open the water supply line. Test
for leaks and adequate water flow.
3
Installation S19-460EFW
Bradley Corporation • 215-1165 Rev. N; EN 07-516 7/2/07

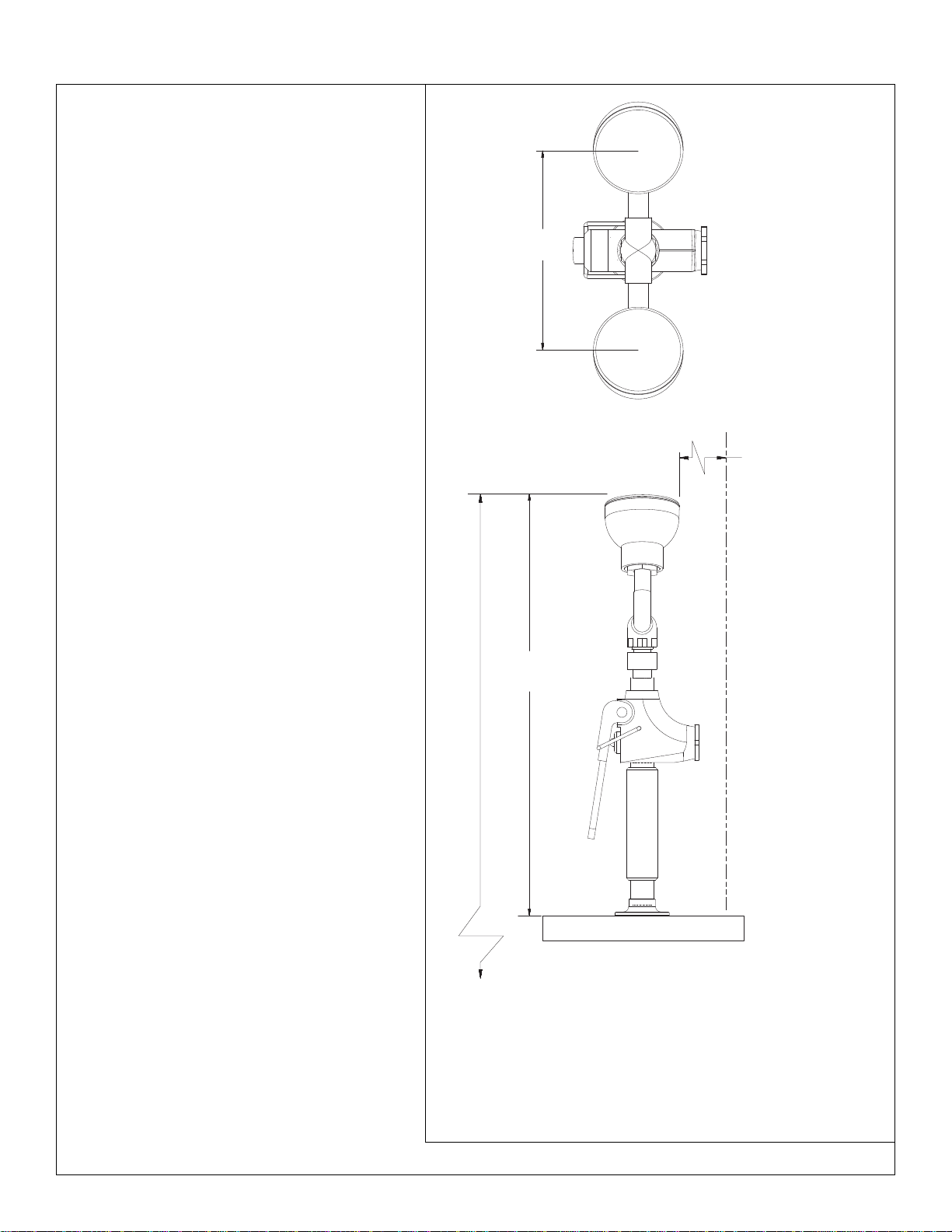

5-1/4"
(133mm)
12-1/4"
(311mm)
6" (152mm) MININUM
DISTANCE FROM WALL OR
NEAREST OBSTRUCTION
33-45"
(838-1143mm)
TO FINISHED
FLOOR
Figure 1

Assembly of Components and Parts List
4
S19-460EFW Installation
7/2/07 Bradley Corporation • 215-1165 Rev. N; EN 07-516
1 S27-265 1 Valve Assembly
1.1 269-661 1 Valve Handle only
2 153-337 1 Adapter
3 153-380 1 Adapter
4 S05-064D 1 EFW Assembly
4.1 S05-091P 1 EFW Yoke Assembly
4.2 S05-135 2 Sprayhead
4.3 S53-063 2 Dust Cover
5 S29-092 1 Drain Flange Assembly
6 125-001CE 1 Washer, Rubber
7 169-875 1 Washer
8 S89-002 1 3/8" Yellow Tube
9 169-059 1 Reducing Coupling
10 204-421 1 Emergency Tag
11 114-051 1 Safety Sign
Item Part No. Qty Description Item Part No. Qty Description
4.1
3
2
1.1
8
10
7
6
5
9
4.2
4.3
4
11
