BREIL FS41 User manual

Instruction book pag. 1 • Mode d'emploi pag. 11
Gebrauchsanleitung pag. 21 • Manuale di funzionamento pag. 31
Manual de instrucciones pag. 41
FRAME TWIN
FRAME TWIN_COP 1-12-2003 12:48 Pagina 3

60
CHRONOGRAPH
7
1545
30
60 24
12
8 16
4
20
12
39
6
I
I
I
I
I
I
I
I
I
I
I
I










(1)
(1) (2)
FRAME TWIN_COP 1-12-2003 12:48 Pagina 1

When reading this instruction booklet, keep the watch diagram on the left
unfolded and in full view. The symbols (A, B, etc.) on the diagram are
those referred to in the section describing the operating instructions.
Pendant la lecture de ce mode d'emploi, gardez le schéma d'illustration
de la montre ci-contre ouvert et bien en vue. Les symboles (A, B, etc.)
utilisés dans les différents chapitres du mode d'emploi correspondent à
ceux indiqués sur ce schéma.
Zur Lektüre dieser Gebrauchsanleitung sollten Sie die nebenstehend
gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick
behalten. Die in den einzelnen Abschnitten der Gebrauchsanleitung
verwendeten Zeichen (A, B, usw.) entsprechen den Kennzeichnungen in
dieser Übersicht.
Durante la lettura di questo manuale di istruzioni, tenere lo schema
illustrativo dell’orologio a sinistra aperto e in vista. I simboli (A, B, ecc.)
usati nelle sezioni delle istruzioni sul funzionamento corrispondono a
quelli indicati in questo schema.
Mientras lee este manual de instrucciones, mantenga el esquema
ilustrativo del reloj aquí presentado al lado izquierdo, abierto y bien
visible. Los símbolos (A, B, etc.) utilizados en las secciones de
instrucciones sobre el funcionamiento, corresponden a los que se
utilizan en este esquema.
FRAME TWIN_COP 1-12-2003 12:48 Pagina 2

Thank you very much for purchasing a BREIL WATCH. To ensure its correct use, please
read these instructions carefully.
In order to be able to make full use of the guarantee service (subject to the guarantee
terms), please ensure that the Breil international guarantee card is supplied with the
watch at the time of purchase.
Nous vous remercions de la préférence que vous nous avez accordée en achetant une
montre BREIL. En vue d'une utilisation correcte de celle-ci, lire attentivement les
instructions contenues dans ce livret.
Lors de l'achat, contrôlez que la montre soit accompagnée de la garantie qui devra être
présentée pour obtenir les prestations qui y sont décrites.
Wir danken Ihnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL Uhr
erwiesen haben. Damit Sie Ihre Uhr immer einwandfrei gebrauchen können, möchten wir
Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhaft zu
lesen.
Beim Kauf sollten Sie kontrollieren, ob Ihnen zusammen mit der Uhr auch die
Garantiekarte ausgehändigt wurde, denn diese Karte müssen Sie vorlegen, um die darin
genannten Leistungen in Anspruch nehmen zu können.
Vi ringraziamo per la preferenza accordataci con l’acquisto di un orologio BREIL.
Per un corretto uso dello stesso, Vi preghiamo leggere attentamente le istruzioni
contenute in questo libretto.
Al momento dell’acquisto controllate che insieme all’orologio Vi venga fornita anche la
garanzia, da presentare per ottenere le prestazioni in essa descritte.
Le agradecemos su preferencia por un reloj BREIL. Para poder utilizar correctamente el
reloj, le rogamos leer atentamente las instrucciones contenidas en este folleto.
Al comprarlo, controle que junto al reloj le sea entregada la garantía que debe ser
presentada para obtener los servicios que en la misma se describen.
FRAME TWIN_COP 1-12-2003 12:48 Pagina 4

CONTENTS
MAIN COMPONENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
SETTING THE TIME AND DATE . . . . . . . . . . . . . . . . . . . . . . . . . .3
USING THE CHRONOGRAPH . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
CHRONOGRAPH RESET
(INCL. AFTER REPLACING BATTERY) . . . . . . . . . . . . . . . . . . . .5
PRECAUTIONS AND USEFUL INFORMATION . . . . . . . . . . . . . . .6
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
A
B
C
D
E
F
GB
1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 1

2
MAIN COMPONENTS
Upper display:
Hour hand Crown

Minute hand
Lower display:
Chronograph second hand Button

Chronograph minute hand Button

24-hour hand Crown

Calendar
Features:
Quartz analogue watch with two movements and two displays.
Upper display: hour and minute hands.
Lower display: chronograph measurement. The chronograph can measure up to 59
minutes and 59 seconds. Date and 24-hour hand.
A
1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 2

SETTING THE TIME AND DATE
To set the time:
1. Pull out the crown

.
2. Turn the crown

to set the hour and minute hands.
3. After the date has been set, push the crown back to the normal position.
To set the date:
1. Pull out the crown

to the 1st position (1).
2. Turn the crown clockwise to set the date.
* If the date is set to an hour between 9:00 PM and 1:00 AM, the date may not change
on the following day.
3. After the date has been set, push the crown back to the normal position.
B
3
1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 3

USING THE CHRONOGRAPH
• This chronograph is able to measure and display time in 1/1 second united up to
maxinum of 1 hour.
Measuring time with the chronograph
1. The chronograph can be started and stopped each time button is pressed.
2. To reset, press button and the chronograph second and minute hands return to
their “0” positions.
4
C

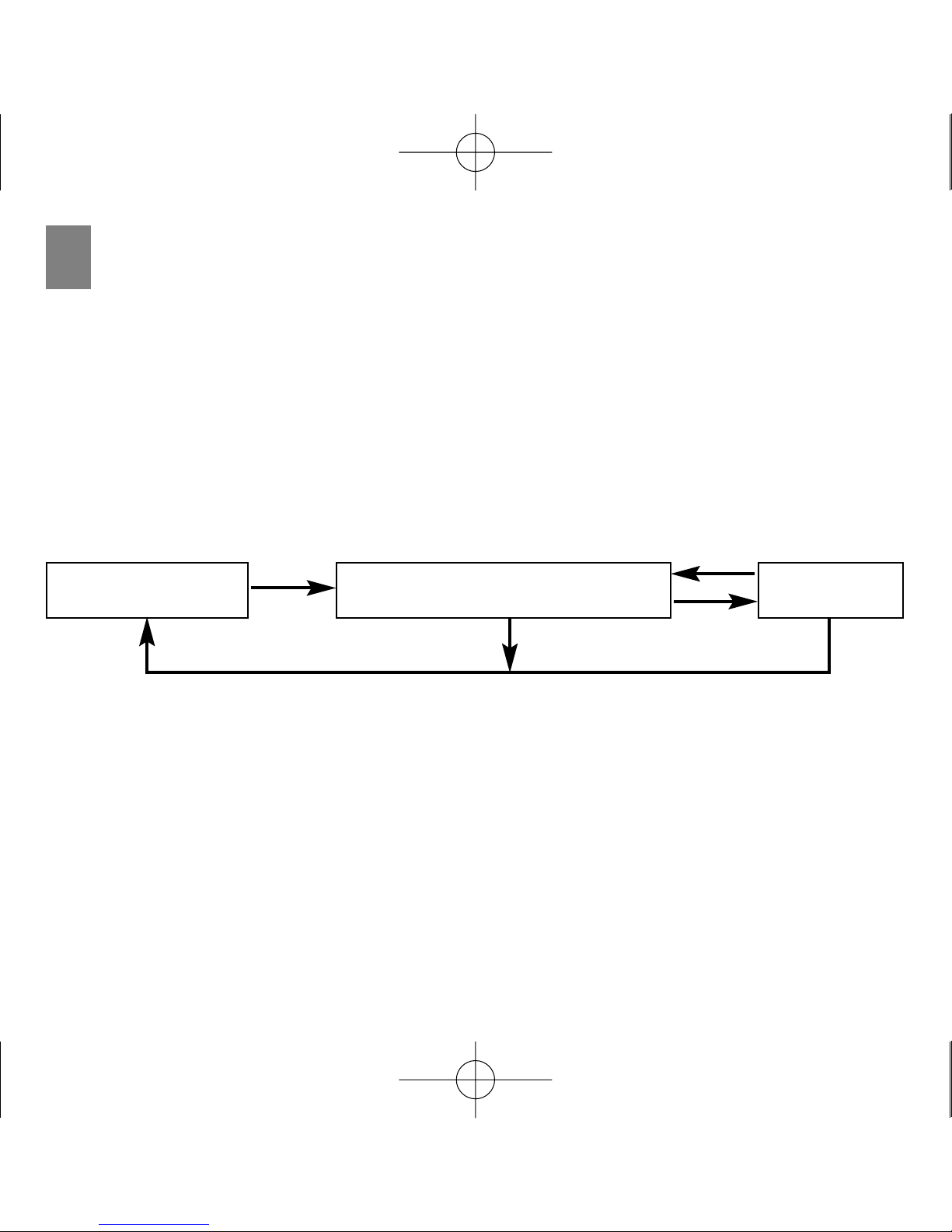

RESET TIME MEASUREMENT STOP


1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 4

5
DCHRONOGRAPH RESET
(INCL. AFTER REPLACING BATTERY)
This procedure shoud be performed when the chronograph second hand does not
return to the 0 second position after the chronograph has been reset, and including after
the battery has been replaced.
1. Pull out the crown

to the 2nd position (2).
2. Press button to set the chronograph second hand to the “0” position.
3. The chronograph hands can be advanced rapidly by continuously pressing
button .
4. Once the hands have been zeroed, reset the time and return the crown

to its
normal position.
* Do not return the crown to normal position while the chronograph second hand
returns to 12:00 (“0” position). The hand stops on the way when the crown is returned
to normal position and this position is recognized as 12:00 (“0” position).
1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 5

6
PRECAUTIONS AND USEFUL INFORMATION
E
- In order to prevent water coming into contact with the internal mechanism, never
pull the crown out when the watch is wet.
- If any watches designed for sportswear or use in water come into contact with salt
water or heavy sweating, they should be rinsed in fresh water and dried
thoroughly.
Indication Use
“WATER RESISTANT” may sometimes be abbreviated to “WATER RESIST”
A
B
C
D
E
Dial
-
WATER RESISTANT
30M (3ATM)
WATER RESISTANT
50M (5ATM)
WATER RESISTANT
100M (10ATM)
WATER RESISTANT
200M (20ATM) or more
Case
-
WATER RESISTANT
WATER RESISTANT
WATER RESISTANT
WATER RESISTANT
Spray, sweat, light
rain, washing, etc.
NO
YES
YES
YES
YES
Swimming,
etc.
NO
NO
YES
YES
YES

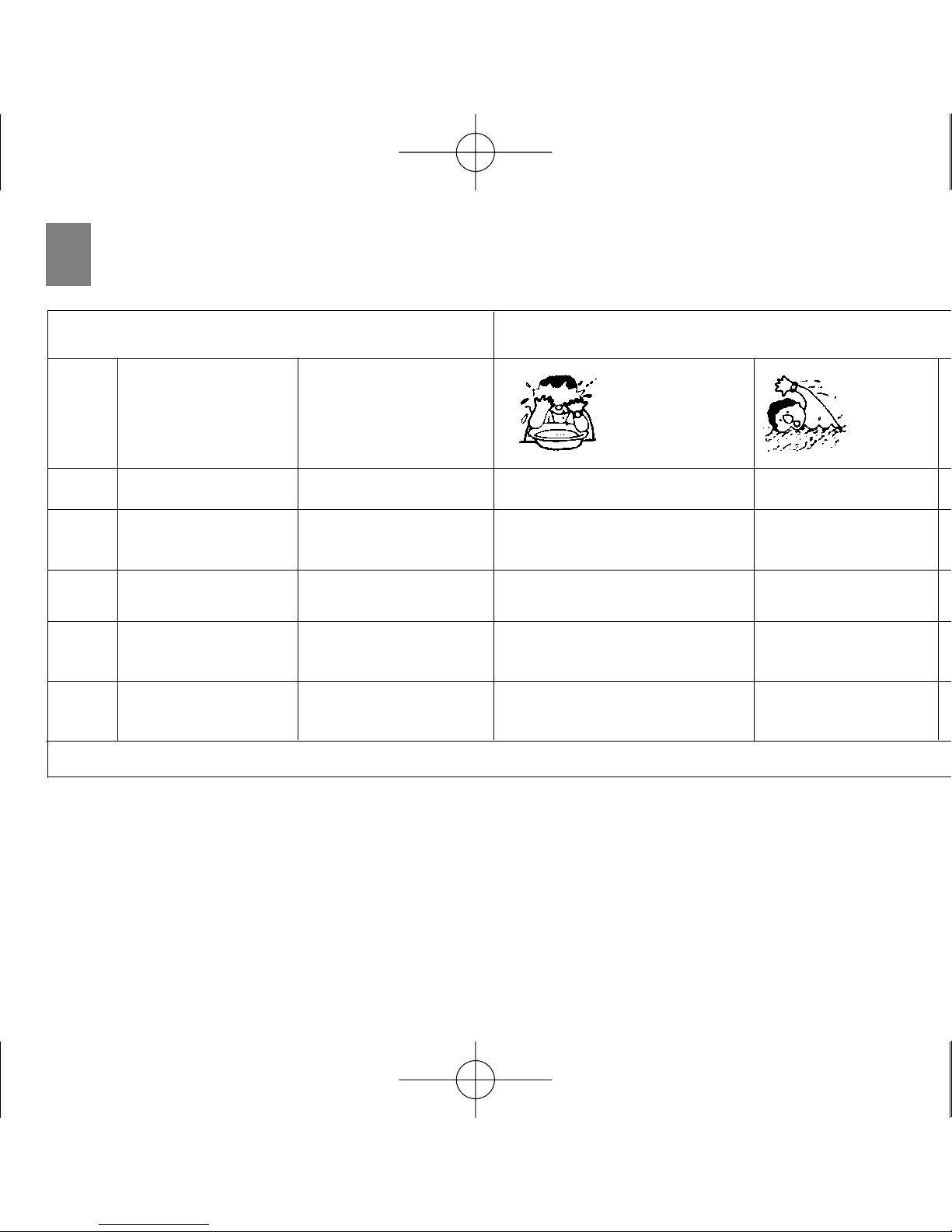

Degree of water resistance
1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 6

7
- Contact with water may cause a deterioration in the quality of some leather straps.
- As internal parts of the watch can retain moisture, when the outside temperature is
lower than the inside, the watch glass may mist-up.
This phenomenon is purely temporary and should not create any problems.
However, if it persists for any length of time, the watch should be checked by the
shop where it was purchased or by the nearest Authorised Service Centre.
in water
* Always keep the crown in its normal position. * Full tighten crown screw lock.
Skin-diving
NO
NO
NO
YES
YES
Scuba diving
NO
NO
NO
NO
YES
Water-resistance
characteristics
Not water resistant. Must be kept away from water and moisture
Average water resistance. Can withstand spray, sweat, light rain,
washing, etc. during daily use
Can be worn while swimming but not diving
Suitable for skin-diving.
Suitable for scuba diving.
1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 7

8
Temperature
Do not leave the watch exposed to direct sunlight or temperature extremes for long
periods of time.
Long exposure, in fact, may adversely affect the operation of the watch and actually
shorten battery life, causing it to gain or lose time and affect its other functions.
Impact
This watch can withstand normal everyday impacts and shocks and those normally
imparted by non-contact sports. Serious damage, however, may result if the watch is
dropped or subjected to severe shock.
Magnetic fields
This watch is antimagnetic up to 60 gauss, and is therefore not affected by magnetic
fields produced by normal domestic appliances. If used near strong magnetic fields, its
operation may be temporarily affected.
Static electricity
The integrated circuits present inside the watch are sensitive to static electricity. If the
watch is exposed to intense electrical fields, the time display may temporarily lose some
of its accuracy.
Chemicals and gases
Avoid wearing the watch in the presence of strong gases or chemical substances. Parts of
the watch may discolour, dissolve or even break if brought into contact with benzol or
petroleum based products such as solvents, thinners, detergent, adhesives etc.
Pay special attention to avoiding contact with chemicals.
1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 8

9
The watch case and strap may discolour if they come into contact with mercury from a
broken thermometer or other equipment.
Keeping the watch clean
Use an absorbent soft cloth to clean off any dirt or damp from the watch glass.
Wearing the watch when the strap or back of the case is dirty can cause skin
irritation.
Cleaning the watch strap:
•Metal bands: use a toothbrush and soapy warm to wash the dirt off.
•Plastic or rubber straps: wash with water. Do not use solvents.
•Leather straps: gently rub the face of the strap using a soft dry cloth. Clean the
opposite side with a cloth and alcohol.
Periodic inspection
In order to guarantee long trouble-free operation, it is advisable to have the watch
checked by an Authorised Assistance Centre once every two years.
Keep batteries out of the reach of children
If a battery is accidentally swallowed, consult a doctor immediately.
1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 9

TECHNICAL DATA
Calibre: FS41 and 5R21
Type: quartz analogue watch with time movment and chronograph
Frequency: 32.768Hz
Accuracy: +/-20 seconds per month at normal temperatures.
Time function
Hour: hour and minute hands
Chronograph function
Chronograph: Chronograph 1/1 sec. basis (Up to 59 min. 59 sec.)
Additional characteristics
Calendar: date display
24-hour hand
* In order to improve the product, the technical specifications may be modified without
prior notice.
10
F
1043-FRAME TWIN-GB 2-12-2003 09:48 Pagina 10

INDEX
PIECES PRINCIPALES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
REGLAGE DE L’HEURE ET DE LA DATE . . . . . . . . . . . . . . . . . .13
UTILISATION DU CHRONOGRAPHE . . . . . . . . . . . . . . . . . . . . .14
REMISE A ZERO DU CHRONOGRAPHE
(APRES LE REMPLACEMENT DE LA PILE) . . . . . . . . . . . . . . . .15
PRECAUTIONS D’UTILISATION ET INFORMATIONS UTILES . .16
DONNÉES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
A
B
C
D
E
F
F
1043-FRAME TWIN-FR 2-12-2003 09:53 Pagina 11

12
PIECES PRINCIPALES
Cadran supérieur:
Aiguille des heures Couronne

Aiguille des minutes
Cadran inférieur:
Aiguille des secondes du chronographe Bouton

Aiguille des minutes du chronographe Bouton

Aiguille des 24 heures Couronne

Calendrier
Caractéristiques:
Montre analogique à quartz avec mouvement et cadran doubles.
Cadran supérieur: aiguilles des heures et des minutes.
Cadran inférieur: ce chronographe peut mesurer et visualiser cumulativement le temps
de seconde en seconde jusqu’à un maximum d’une heure. Calendrier et aiguille des 24
heures.
A
1043-FRAME TWIN-FR 2-12-2003 09:53 Pagina 12

REGLAGE DE L’HEURE ET DE LA DATE
Pour régler l’heure:
1. Extraire la couronne

.
2. Faire pivoter la couronne

pour régler les aiguilles des heures et des minutes.
3. Après avoir réglé la date, remettre la couronne à sa position normale.
Pour régler la date:
1. Extraire la couronne

jusqu’à la position (1).
2. Faire pivoter la couronne dans le sens horaire pour régler la date.
* Si l’heure est réglée sur une heure comprise entre 21 heures et 1 heure du matin, la
date pourrait ne pas changer le jour suivant.
3. Après avoir réglé la date, remettre la couronne en position normale.
B
13
1043-FRAME TWIN-FR 2-12-2003 09:53 Pagina 13

UTILISATION DU CHRONOGRAPHE
• Le chronographe peut mesurer et visualiser cumulativement le temps de seconde
en seconde jusqu’à un maximum d’une heure
Mesure du temps avec le chronographe
1. Le chronographe peut être activé et arrêté en pressant .
2. Pour la remise à zéro, c’est-à-dire pour remettre les aiguilles des minutes et des
secondes en position “0”, appuyez sur .
14
C
MISE A ZERO MESURE DU TEMPS ARRET


1043-FRAME TWIN-FR 2-12-2003 09:53 Pagina 14

15
DREMISE A ZERO DU CHRONOGRAPHE
(APRES LE REMPLACEMENT DE LA PILE)
Appliquer la procédure illustrée ci-dessous aussi bien lorsque l’aiguille des secondes ne
reprend pas la position “0” après la mise à zéro du chronographe qu’après le
remplacement de la pile
1. Extraire la couronne

jusqu’à la seconde position (2).
2. Presser pour régler l’aiguille des secondes du chronographe sur “0”.
3. En tenant enfoncée la touche , les aiguilles du chronographe avancent
rapidement.
4. Après avoir porté les aiguilles en position “0”, régler à nouveau l’heure et remettre la
couronne

à sa position normale
* Ne pas remettre la couronne à sa position normale lorsque les aiguilles des secondes
du chronographe retournent sur 12:00 (position “0”), étant donné qu’elles
s’arrêteraient à l’endroit où elles se trouvent et leur point d’arrêt serait identifié à 12:00
(position “0”).
1043-FRAME TWIN-FR 2-12-2003 09:53 Pagina 15

16
PRECAUTIONS D’UTILISATION ET INFORMATIONS UTILES
E
- Pour éviter que l’eau n’entre dans les mécanismes intérieurs de la montre, la couronne ne
doit jamais être extraite et les boutons ne doivent jamais être enfoncés quand la montre est
mouillée ou plongée dans l’eau (sauf spécifications contraires).
- Si les montres conçues pour le sport ou pour fonctionner sous l’eau sont exposées à
l’eau salée, ou à une sueur abondante, elles doivent être rincées à l’eau douce puis
complètement séchées.
Indicacion Utilisation
L’indication “WATER RESISTANT” (étanche) peut parfois être abrégée en “WATER RESIST”.
A
B
C
D
E
Cadran
-
WATER RESISTANT
30M (3ATM)
WATER RESISTANT
50M (5ATM)
WATER RESISTANT
100M (10ATM)
WATER RESISTANT
200M (20ATM) ou plus
Boîtier
-
WATER RESISTANT
WATER RESISTANT
WATER RESISTANT
WATER RESISTANT
Eclaboussure,
sueur, pluie légère,
ablutions, etc.
NON
OUI
OUI
OUI
OUI
Natation
etc.
NON
NON
OUI
OUI
OUI
Niveau d’étanchéité
1043-FRAME TWIN-FR 2-12-2003 09:53 Pagina 16
