brennenstuhl BS 5000 MA User manual

Mobiler LED Akku Strahler
Mobile rechargeable LED oodlight
BS 5000 MA
Bedienungsanleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Mode d‘emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Gebruikshandleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Istruzioni per l’uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Manual de instrucciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Instrukcja obsługi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Kezelési útmutató. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
   . . . . . . . . . . . . . . . . . . . . . . . . 52
Kullanım kılavuzu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Käyttöohje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Οδηγίε χρήση. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Manual de instruções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Kasutusjuhend . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Návod na používanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Navodila za uporabo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
Naudojimo instrukcija. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Lietošanas instrukcija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
004721 BA_BS 5000 MA 0533052.indd 1
004721 BA_BS 5000 MA 0533052.indd 1
21.12.21 14:19
21.12.21 14:19

2
Bedienungsanleitung
Mobiler LED Akku Strahler
BS 5000 MA
Achtung: Lesen Sie vor dem Gebrauch des Produktes diese Gebrauchsanweisung bitte
aufmerksam durch und bewahren Sie sie anschließend gut auf!
SICHERHEITSHINWEISE
• Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen.
Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene
Serviceadresse des Herstellers.
Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!
• Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!
• Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den
elektrischen Strom nicht einschätzen.
• Verwenden Sie zu Betreiben des Strahlers nur Original Bosch Akkus.
Die Verwendung anderer Akkus kann zur Beschädigung führen.
• Bitte niemals direkt in das Licht schauen.
• Eine zerstörte Schutzabdeckung kann nicht ersetzt werden.
Der Strahler muss entsorgt werden.
Heiße Oberäche.
Nicht geeignet für den Betrieb mit externen Dimmern.
Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände
überhitzen.
• Das Produkt ist nicht IP55 (Staub- und strahlwassergeschützt)
- bei abgenommener Akku Schutzhaube.
Die Schutzhaube kann nur bis einschließlich ProCORE 18 V 8.0 Ah genutzt werden.
Ohne geschlossene Schutzhaube IP20.
- während der Benutzung des USB Ausgangs.
TECHNISCHE DATEN
Schutzklasse: III
Schutzart/Schlagfestigkeit: IP55, IK08
Temperaturbereich: -10 °C bis +40 °C
004721 BA_BS 5000 MA 0533052.indd 2
004721 BA_BS 5000 MA 0533052.indd 2
21.12.21 14:19
21.12.21 14:19

3
BS 5000 MA Bedienungsanleitung
Typ: BS 5000 MA
Kompatible Akkutypen: Bosch Professional Akkus 18 V/2 – 12 Ah
Powerbank: 5 V/1 A
Max. projizierte Fläche: 761,76 cm2
Maße: 27,6x27,6x16,3 cm
Maße Schutzabdeckung: 15,5x11,5 cm
Gewicht: 2,28 kg
Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.
EINSETZEN UND ENTNEHMEN DES AKKUS
Der Strahler ist zum Betrieb mit den im Folgenden aufgeführten Akkus vorgesehen:
brennenstuhl® professionalLINE Akku AB 1805
Bosch Akku GBA 18 V x,x Ah Professional
Bosch ProCORE 18 V (bis max. 12 Ah) Professional

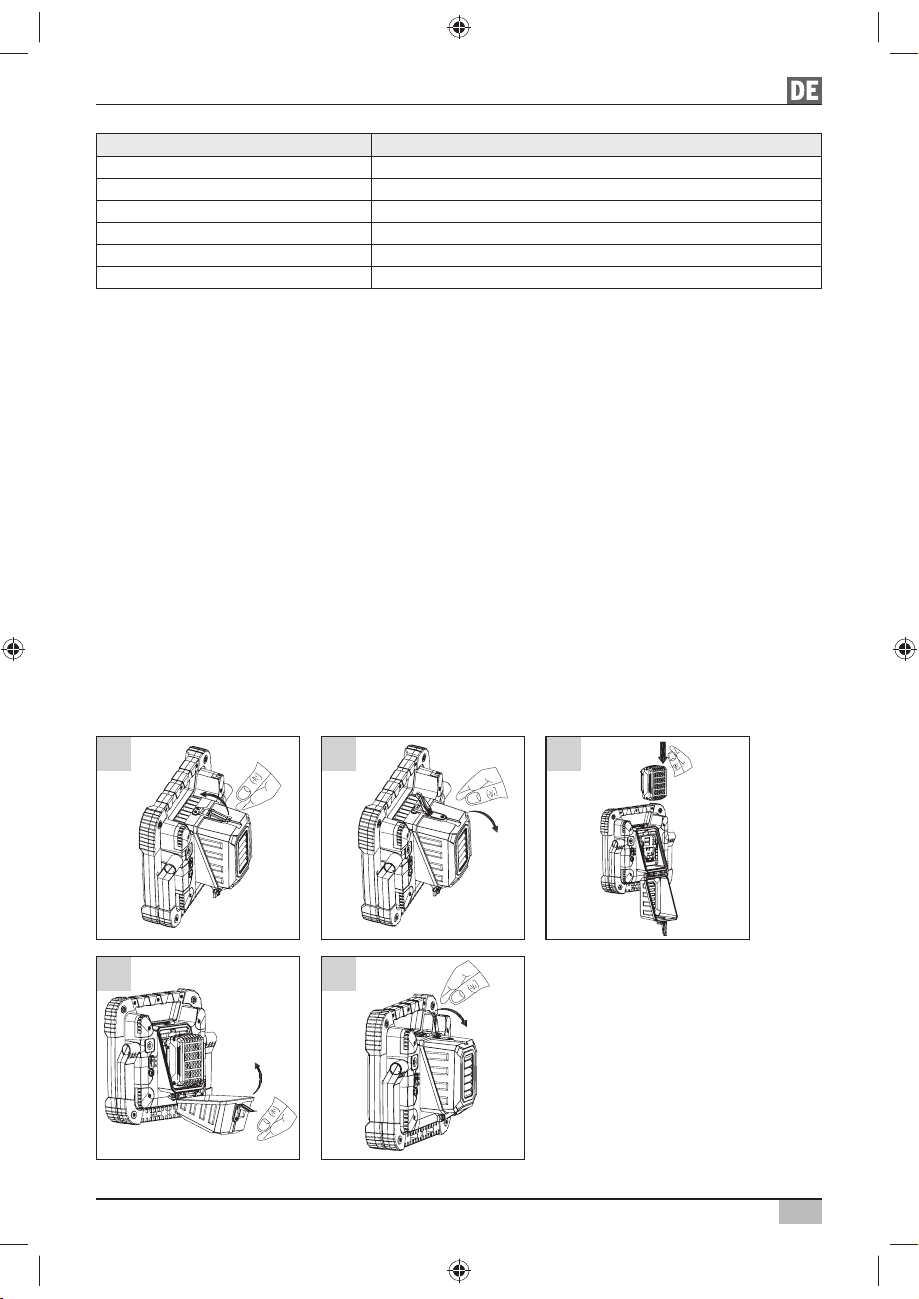

Der Akku kann einfach und schnell eingesetzt werden. Dazu den Verschluß önen (Abb.1a)
und die Akkuabdeckung nach unten klappen (Abb. 1b). Setzen Sie den geladenen Akku von
oben in die Akkuaufnahme ein, bis dieser spürbar in der Endposition einrastet (letzte der
beiden Rastpositionen, Abb. 1c). Zum Entnehmen des Akkus die Akku-Entriegelungstaste
drücken und Akku nach oben aus der Akkuaufnahme ziehen. Danach Abdeckung wieder
verschließen.
Der Strahler darf um IP55 (Staub- und strahlwassergeschützt) zu gewährleisten,
nur mit korrekt verschlossener Akkuabdeckung betrieben werden.
Bei längerem Nichtgebrauch den Akku aus dem Gerät nehmen.
1a 1b 1c
1d 1e
004721 BA_BS 5000 MA 0533052.indd 3
004721 BA_BS 5000 MA 0533052.indd 3
21.12.21 14:19
21.12.21 14:19

4
Bedienungsanleitung BS 5000 MA

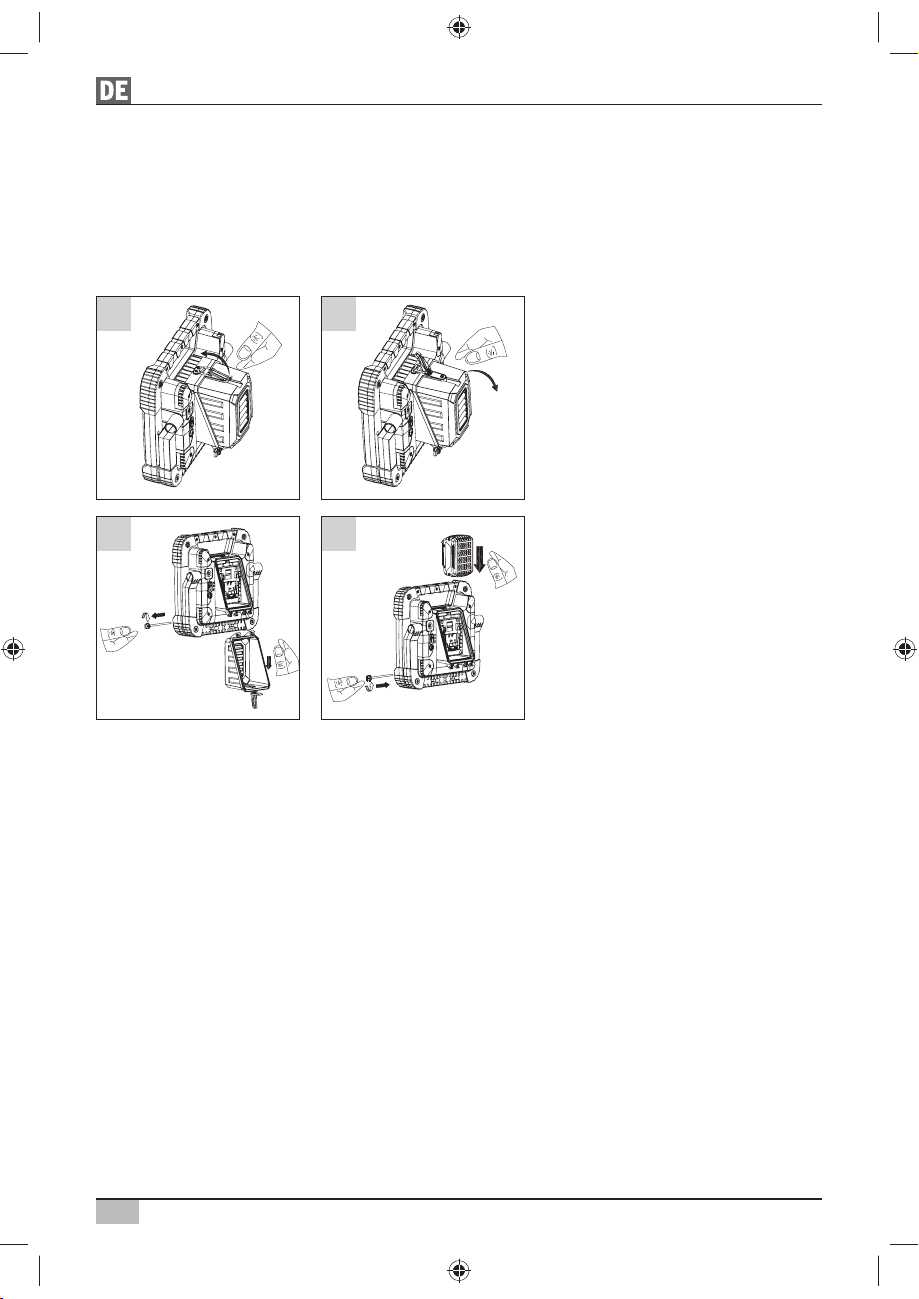

Der Strahler, kann auch ohne Akkuabdeckung bis zum 12 Ah Akku betrieben werden.
Allerdings reduziert sich dann die Schutzart auf IP20 und der Strahler darf nur in trockener
Umgebung betrieben werden. Dazu önen Sie die Verriegelung der Akkuabdeckung
(Abb. 2a). Danach önen Sie die Akkuabdeckung (Abb. 2b), um dann wie in (Abb. 2c)
beschrieben die Fixierschraube zu entfernen. Damit die Fixierschraube nicht verloren
geht, befestigen Sie diese wieder am Strahler (Abb. 2d).
2a 2b
2c


2d


>8 Ah
INBETRIEBNAHME
Stellen Sie den Strahler auf eine trockene, ebene Fläche.
Mit dem verstellbaren Bügel lassen sich verschieden Neigungswinkel des Strahlers
realisieren.

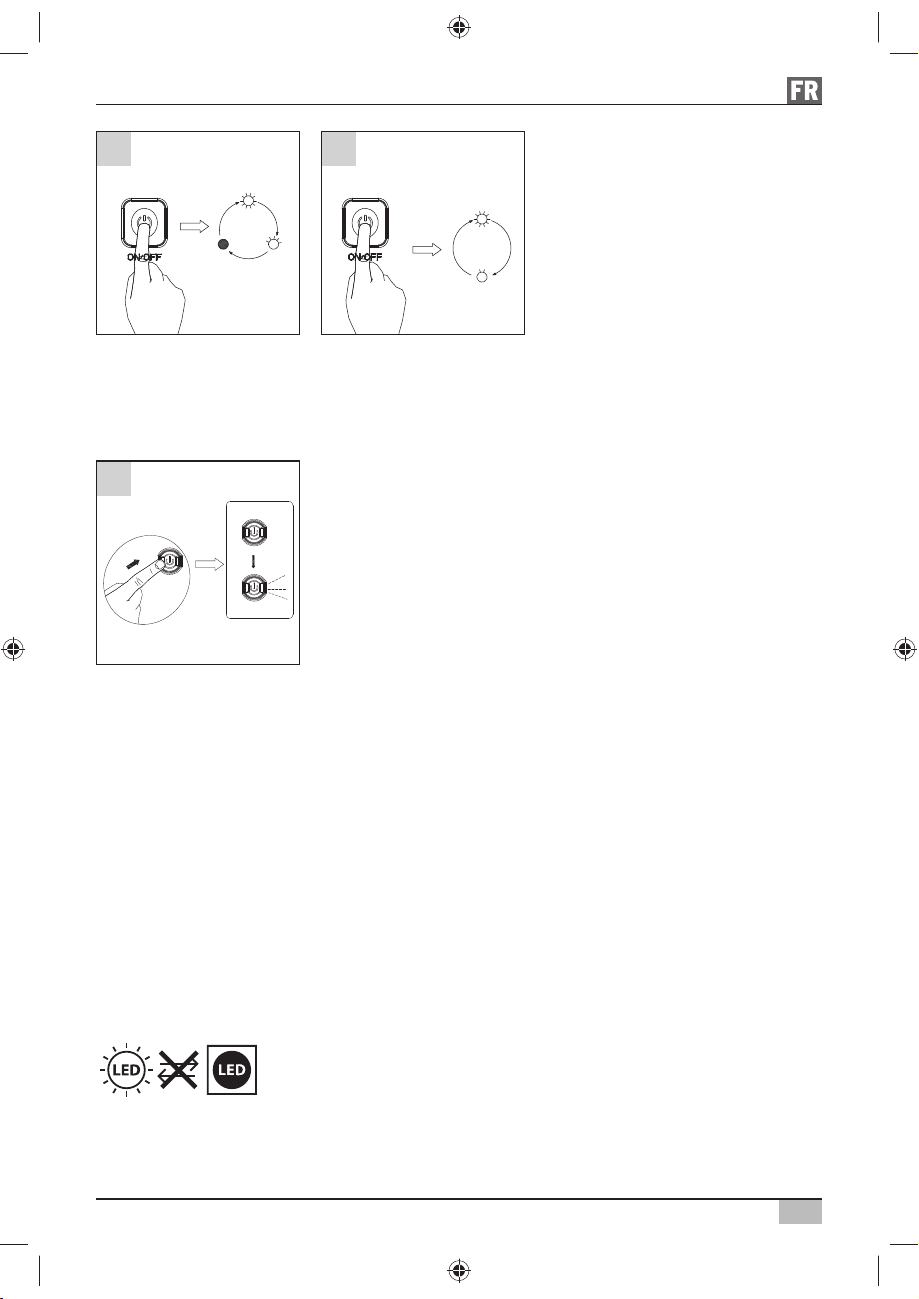

Zum Einschalten des Strahlers den Schalter hinten betätigen (Abb. 3a).
Durch mehrmaliges Drücken (Abb. 3a) wird die Lichtstärke von 100% auf 50% und dann
auf„aus“ geschaltet.
Durch längeres Drücken des Schalters (Abb. 3b) wird die Lichtstärke kontinuierlich
verringert bzw. vergrößert.
Je weniger Lichtleistung eingestellt ist, desto länger ist die Leuchtdauer.
Ist eine Schalterposition länger als 5 Sekunden unverändert, dann führt ein nochmaliges
Drücken immer in den„aus“ Zustand.
Ist der Akku nahezu leer, blinkt der LED-Strahler 5 Mal auf. Danach wird der Strahler noch
für ca. 10 Minuten je nach Akku Kapazität mit 100% Helligkeit weiter leuchten, bevor der
Tiefentladeschutz den Strahler abschaltet. Somit bleibt noch genügend Zeit, um den Akku
zu wechseln oder die Arbeit zu beenden.
004721 BA_BS 5000 MA 0533052.indd 4
004721 BA_BS 5000 MA 0533052.indd 4
21.12.21 14:19
21.12.21 14:19

5
BS 5000 MA Bedienungsanleitung
3a
≤1 s 100%
50%
3b
100%
10%
≥1 s
BENUTZUNG DER POWERBANK FUNKTION
Um die Powerbankfunktion nutzen zu können, drücken Sie bitte den Schalter unter
dem USB-Ausgang, bis der Schalter blau leuchtet. Nun können externe Geräte am
USB-Ausgang aufgeladen werden.
4
AUFLADEN DES AKKUS
Benutzen Sie nur ein Original Bosch Ladegerät.
STATIVMONTAGE
Der Strahler kann mit Hilfe der Löcher im Haltebügel auf ein Brennenstuhl-Stativ montiert
werden (Befestigungsmaterial nicht im Lieferumfang).
ZUBEHÖR
Passendes Zubehör nden Sie auf unserer Homepage www.brennenstuhl.com.
REINIGUNG
Entnehmen Sie vor der Reinigung den Akku aus der Leuchte.
Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches.
Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.
WARTUNG
ACHTUNG: die LED-Leuchte enthält keine Komponenten, die
gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht
ersetzbar. Wenn die Lichtquelle ihr Lebensende erreicht hat, ist die
gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geönet werden.
004721 BA_BS 5000 MA 0533052.indd 5
004721 BA_BS 5000 MA 0533052.indd 5
21.12.21 14:19
21.12.21 14:19

6
Bedienungsanleitung BS 5000 MA
EUKONFORMITÄTSERKLÄRUNG
Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.
ENTSORGUNG
Elektrogeräte umweltgerecht entsorgen!
Elektrogeräte gehören nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte
müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer
Gemeinde- oder Stadtverwaltung.
Batterien und Akkus dürfen nicht in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpichtet, alle Batterien und Akkus bei einer
Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie
einer umweltschonenden Entsorgung zugeführt werden können, ansonsten bestehen
mögliche Gefahren für die Umwelt und die menschliche Gesundheit.
HERSTELLER
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra technik ag
Blegistrasse 13 · CH-6340 Baar
Für weitere Informationen empfehlen wir den Bereich Service/FAQ’s auf unserer
Homepage www.brennenstuhl.com.
004721 BA_BS 5000 MA 0533052.indd 6
004721 BA_BS 5000 MA 0533052.indd 6
21.12.21 14:19
21.12.21 14:19

7
Operating instructions
Mobile rechargeable LED oodlight
BS 5000 MA
Attention: Before using the product, please carefully read the operating instructions
and store them in a proper location!
SAFETY INSTRUCTIONS
• Always check the product for damage before use.
Never use the product in case of any damage. In case you nd the product to be
damaged, please refer to an electrician or the manufacturer’s service address.
Non-compliance poses a risk of fatal injury from electrical current!
• Do not use the product in potentially explosive atmospheres – danger of death!
• Keep the oodlight away from children.
Children are not aware of the risks posed by electric current
• Only use original Bosch batteries to operate the oodlight.
Use of other rechargeable batteries may cause damage.
• Please never look directly into the light.
• A destroyed protective cover cannot be replaced. The oodlight has to be disposed of.
Hot surface.
Not suitable for applications with external dimmers.
If the minimum distance is not complied with,
illuminated objects may overheat.
•
The product is not IP55-compliant (dust-protected and protected against splashing water)
- with removed battery protective cover.
The protective cover can only be used up to and including ProCORE 18 V 8.0 Ah.
Without closed protective cover IP20.
- during use of the USB output.
TECHNICAL DATA
Protection class: III
IP class/shock resistance: IP55, IK08
Temperature range: -10 °C to +40 °C
004721 BA_BS 5000 MA 0533052.indd 7
004721 BA_BS 5000 MA 0533052.indd 7
21.12.21 14:19
21.12.21 14:19

8
Type: BS 5000 MA
Compatible battery types: Professional batteries 18 V/2-12 Ah Bosch
Power bank: 5 V/1 A
Max. projected area: 761.76 cm2
Dimensions: 27.6x27.6x16.3 cm
Dimensions of protective cover: 15.5x11.5 cm
Weight: 2.28 kg
This product is suitable for indoor and outdoor lighting purposes.
INSERTING AND REMOVING THE BATTERY
The oodlight is intended for operation with the subsequently listed batteries:
brennenstuhl® professionalLINE battery AB 1805
Bosch battery GBA 18 V x.x Ah Professional
Bosch ProCORE 18 V (up to a max. of 12 Ah) Professional
The battery can be inserted easily and quickly. To do so, open the lock (g. 1a) and fold
the battery cover downwards (g. 1b). Insert the charged battery into the battery holder
from the top, until you feel it engage in the end position (last of the two locking positions,
g. 1c). To remove the battery, press the battery unlocking button and pull the battery out
of the battery holder to the top. Afterwards, close the cover again.
To ensure IP55 (dust-protected and protected against splashing water),
the oodlight may only be operated with correctly closed battery cover.
If the device is not used for a longer period of time, remove the battery.
1a 1b 1c
1d 1e
Operating instructions BS 5000 MA
004721 BA_BS 5000 MA 0533052.indd 8
004721 BA_BS 5000 MA 0533052.indd 8
21.12.21 14:19
21.12.21 14:19

9
The oodlight can also be operated without battery cover up to the 12 Ah battery.
In this case, however, the protection type is reduced to IP20 and the oodlight may only
be operated in a dry environment. To do so, open the battery cover locking (g. 2a).
Afterwards, open the battery cover (g. 2b), to then remove the xing screw as described
in g. 2c. In order not to lose the xing screw, x it at the oodlight again (g. 2d).
2a 2b
2c


2d


>8 Ah
COMMISSIONING
Place the oodlight on a dry and level surface.
The adjustable bracket can be used to set various inclinations for the oodlight.
To switch the oodlight on, operate the button on the back (g. 3a).
Press the button multiple times (g. 3a), to set the brightness to 100%, then 50% and then“o”.
Keep the button pressed (g. 3b), to continuously reduce or increase the brightness.
The lower the brightness selected, the longer the oodlight will burn.
If the switch is left in any of its “on”positions for longer than 5 seconds, then pressing it
once again will always turn it o.
If the battery is almost at, the LED oodlight will ash 5 times. Afterwards, the oodlight
remains on for approx. 10 minutes - depending on the battery capacity - with 100%
brightness before it is switched o by the deep discharge protection function.
This ensures sucient time to change the battery or complete work.
BS 5000 MA Operating instructions
004721 BA_BS 5000 MA 0533052.indd 9
004721 BA_BS 5000 MA 0533052.indd 9
21.12.21 14:19
21.12.21 14:19

10
Operating instructions BS 5000 MA
3a
≤1 s 100%
50%
3b
100%
10%
≥1 s
USE OF THE POWER BANK FUNCTION
To be able to use the power bank function, please press the button below the USB
output until the button is illuminated in blue. Now, external devices can be charged at
the USB output.
4
CHARGING THE BATTERY
Only use an original Bosch charging device.
TRIPOD MOUNTING
By means of the holes in the holding bracket, the oodlight can be mounted on a
Brennenstuhl tripod (fastening material not included in the scope of delivery).
ACCESSORIES
Suitable accessories are available on our homepage www.brennenstuhl.com.
CLEANING
Before cleaning, remove the battery from the oodlight.
Do not use solvents, caustic cleaning agents or similar products.
Only use a dry or slightly moistened cloth for cleaning.
MAINTENANCE
ATTENTION: The LED lamp does not contain components that
require maintenance. The light source of this lamp cannot be
replaced. If the light source has reached the end of its service life,
the entire lamp has to be replaced. The lamp may not be opened.
004721 BA_BS 5000 MA 0533052.indd 10
004721 BA_BS 5000 MA 0533052.indd 10
21.12.21 14:19
21.12.21 14:19

11
BS 5000 MA Operating instructions
EU DECLARATION OF CONFORMITY
UK DECLARATION OF CONFORMITY
The declaration of conformity is deposited with the manufacturer.
DISPOSAL
Dispose of electric appliances in an environmentally friendly manner!
Electric appliances must not be disposed of in household waste!
The European Directive 2012/19/EU on Waste Electrical and Electronic Equipment
rules that used electric appliances should be collected separately and recycled in an
environmentally friendly manner.
For possibilities of disposal of the used appliance, please contact your local
or municipal administration.
Batteries and rechargeable batteries may not be disposed of in household
waste!
As a consumer, you are legally obligated to dispose of all batteries and rechargeable
batteries at a collection point in your municipality/your district or in a shop so that they
can be disposed of in an environmentally-friendly manner, otherwise there are possible
risks to the environment and human health.
MANUFACTURER
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra technik ag
Blegistrasse 13 · 6340 Baar
Brennenstuhl UK Ltd.
No 1 Royal Exchange · London EC3V 3DG, UK
For more information, we recommend the Service/FAQs section on our homepage
www.brennenstuhl.com.
004721 BA_BS 5000 MA 0533052.indd 11
004721 BA_BS 5000 MA 0533052.indd 11
21.12.21 14:19
21.12.21 14:19

12
Mode d‘emploi
Projecteur LED portable rechargeable
BS 5000 MA
Attention : Veuillez lire attentivement le présent mode d'emploi avant utilisation
du produit et conservez-le ensuite soigneusement.
CONSIGNES DE SECURITE
• Avant chaque utilisation, vériez que le produit ne présente aucune détérioration.
N'utilisez jamais le produit si l'appareil est endommagé. Dans ce cas, adressez-vous à un
électricien qualié ou au service après-vente du fabricant.
Danger de mort par électrocution en cas de non-respect des présentes consignes !
• N'utilisez jamais le produit dans des environnements présentant des risques
d'explosion : danger de mort !
• Tenez le projecteur hors de portée des enfants.
Les enfants ne sont pas en mesure d'évaluer les dangers liés au courant électrique.
• Utilisez uniquement des batteries d'origine Bosch pour faire fonctionner le projecteur.
L'utilisation d'autres batteries peut provoquer des dommages.
• Ne regardez jamais directement dans le faisceau lumineux.
• Un capot de protection endommagé ne peut pas être remplacé.
Le projecteur doit être mis au rebut.
Surface chaude.
Ne convient pas à une utilisation avec des variateurs externes.
En cas de non-respect de l'écart minimum,
les produits éclairés peuvent surchauer.
• Ce produit n'est pas IP55 (protection contre la poussière et les jets d'eau)
- lorsque le capot de protection est ôté.
Le capot de protection ne peut être utilisé qu'avec des batteries ProCORE 18 V de 8,0 Ah
maximum. IP20 lorsque le capot de protection est ouvert.
- pendant l'utilisation de la prise USB.
CARACTERISTIQUES TECHNIQUES
Classe de protection : III
Indice de protection/Résistance aux chocs : IP55, IK08
Plages de température : -10 °C à +40 °C
004721 BA_BS 5000 MA 0533052.indd 12
004721 BA_BS 5000 MA 0533052.indd 12
21.12.21 14:19
21.12.21 14:19

13
BS 5000 MA Mode d‘emploi
Type: BS 5000 MA
Types de batterie compatibles : Batteries gamme Professional Bosch 18 V/2-12 Ah
Batterie externe Power Bank : 5 V/1 A
Surface de projection maximale : 761,76 cm2
Dimensions : 27,6 x 27,6 x 16,3 cm
Dimensions du capot de protection : 15,5 x 11,5 cm
Poids : 2,28 kg
Ce produit convient à un éclairage en intérieur et en extérieur.
INSTALLATION ET RETRAIT DE LA BATTERIE
Le projecteur est prévu pour fonctionner avec les batteries suivantes :
Batterie rechargeable AB 1805 brennenstuhl® professionalLINE
Batterie Bosch GBA 18 V x,x Ah Professional
BOSCH ProCORE 18 V (maximum 12 Ah) Professional
L'installation de la batterie est simple et rapide. Ouvrez la fermeture (Illustration 1a)
et abaissez le capot à batterie (Illustration 1b). Placez la batterie chargée dans le
compartiment à batterie par le haut jusqu'à ce qu'elle soit enclenchée dans sa position
(le dernier des deux crans d'arrêt, voir Illustration 1c). Pour retirer la batterie, appuyez
sur la touche de déverrouillage de la batterie et tirez la batterie vers le haut hors du
compartiment à batterie. Puis refermez le capot.
Pour garantir l'indice de protection IP55 (protection contre la poussière et les jets d'eau),
le projecteur ne doit être utilisé que si le capot à batterie est correctement fermé.
En cas de période d'inutilisation prolongée, retirez la batterie de l'appareil.
1a 1b 1c
1d 1e
004721 BA_BS 5000 MA 0533052.indd 13
004721 BA_BS 5000 MA 0533052.indd 13
21.12.21 14:19
21.12.21 14:19

14
Mode d‘emploi BS 5000 MA
Le projecteur peut également être utilisé sans capot de batterie avec une batterie de
12 Ah max. Toutefois, l'indice de protection est alors réduit à IP20 et le projecteur ne peut
être utilisé que dans un environnement sec. Pour ce faire, ouvrez le verrou du capot à
batterie (Illustration 2a). Ouvrez ensuite le capot à batterie (Illustration 2b) et retirez la vis
de xation comme décrit dans l'(Illustration 2c). Pour éviter de perdre la vis de xation,
rexez-la au projecteur (Illustration 2d).
2a 2b
2c


2d


>8 Ah
MISE EN SERVICE
Placez le projecteur sur une surface sèche et plane.
Les diérentes positions du support de maintien réglable permettent de modier l'angle
d'inclinaison du projecteur.
Appuyez sur l'interrupteur (Illustration 3a) pour mettre le projecteur en marche.
Appuyer plusieurs fois sur l'interrupteur (Illustration 3a) vous permet de faire passer la
puissance lumineuse de 100 % à 50 %, puis de l'arrêter.
Par un appui long sur l'interrupteur (Illustration 3b), la puissance lumineuse est réduite ou
augmentée en continu.
Plus le réglage de la puissance lumineuse est faible, plus l'autonomie augmente.
Si la position de l'interrupteur reste inchangée pendant plus de 5 secondes,
le prochain appui mettra alors le projecteur en position éteinte « o ».
Lorsque la batterie est presque vide, le projecteur LED clignote 5 fois. Par la suite,
le projecteur fonctionne encore pendant environ 10 minutes à une intensité de 100 %
selon la capacité de la batterie avant que la protection de sous-charge de la batterie
n'éteigne le projecteur. Ainsi, vous avez encore le temps de remplacer la batterie ou de
terminer votre travail.
004721 BA_BS 5000 MA 0533052.indd 14
004721 BA_BS 5000 MA 0533052.indd 14
21.12.21 14:19
21.12.21 14:19

15
BS 5000 MA Mode d‘emploi
3a
≤1 s 100%
50%
3b
100%
10%
≥1 s
UTILISATION DE LA FONCTION POWER BANK
Pour utiliser la fonction batterie externe Power Bank, appuyez sur l'interrupteur situé sous
le port USB jusqu'à ce que l'interrupteur s'allume en bleu. Les appareils externes peuvent
à présent être chargés par le port USB.
4
RECHARGER LA BATTERIE
Utilisez uniquement un chargeur d'origine Bosch.
MONTAGE SUR UN TREPIED
A l'aide des trous situés dans le support de maintien, le projecteur peut être xé sur un
trépied Brennenstuhl (matériel de xation non fourni).
ACCESSOIRES
Les accessoires adaptés sont disponibles sur notre page d'accueil www.brennenstuhl.com.
NETTOYAGE
Retirez la batterie du projecteur avant de le nettoyer.
N'utilisez aucun solvant, produit de nettoyage abrasif ou autres produits similaires.
Pour le nettoyage, utilisez uniquement un chion sec ou légèrement humide.
ENTRETIEN
ATTENTION : le projecteur LED ne contient aucun composant
nécessitant un entretien. La source lumineuse de ce projecteur ne
peut pas être remplacée. Lorsque la source lumineuse a atteint la n
de sa durée de vie, remplacez l'intégralité du projecteur.
Le projecteur ne doit pas être ouvert.
004721 BA_BS 5000 MA 0533052.indd 15
004721 BA_BS 5000 MA 0533052.indd 15
21.12.21 14:19
21.12.21 14:19

16
Mode d‘emploi BS 5000 MA
DECLARATION DE CONFORMITE UE
La déclaration de conformité UE est disponible auprès du fabricant.
MISE AU REBUT
Les appareils électriques doivent être mis au rebut conformément aux normes
environnementales !
Les appareils électriques ne doivent pas être jetés dans les ordures ménagères.
Conformément à la directive européenne 2012/19/UE concernant les appareils électriques
et électroniques, les appareils électriques usagés doivent être collectés séparément dans
un bac à recyclage écologique.
Pour connaître les solutions de mise au rebut d'un appareil usagé,
adressez-vous à votre administration locale ou communale.
Ne jetez pas les piles et batteries avec les ordures ménagères !
En tant que consommateur, vous êtes légalement tenu de déposer toutes les piles
et batteries dans un point de collecte de votre commune/quartier ou dans le commerce,
an qu'elles puissent être éliminées de manière écologique, faute de quoi elles peuvent
constituer des dangers pour l'environnement et la santé humaine.
FABRICANT
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra technik ag
Blegistrasse 13 · CH-6340 Baar
Pour plus d'informations, nous vous recommandons de consulter la rubrique Service/FAQ
de notre site Web, www.brennenstuhl.com.
004721 BA_BS 5000 MA 0533052.indd 16
004721 BA_BS 5000 MA 0533052.indd 16
21.12.21 14:19
21.12.21 14:19

17
Gebruikshandleiding
Mobiele LED-accu-werklamp
BS 5000 MA
Opgelet: Lees vóór gebruik van het product deze handleiding zorgvuldig door en bewaar
ze voor toekomstige naslag!
VEILIGHEIDSINSTRUCTIES
• Controleer vóór elk gebruik het product op schade.
Gebruik het product niet als u enige schade opmerkt. Neem bij schade contact op met
een elektricien of met de klantenservice van de fabrikant.
Zo niet, bestaat er levensgevaar door elektrische schok!
• Gebruik het product niet in een omgeving met explosiegevaar - levensgevaarlijk!
• Houd de werklamp buiten het bereik van kinderen. Kinderen kunnen het gevaar van
elektrische stroom niet inschatten.
• Gebruik als voeding voor de werklamp uitsluitend Original Bosch-accu's.
Het gebruik van andere accu's kan leiden tot schade.
• Kijk nooit direct in het licht.
• Een defect veiligheidsglas kan niet worden vervangen.
De werklamp moet worden afgevoerd.
Hete oppervlakken.
Niet geschikt voor gebruik met een externe dimmer.
Wordt de minimumafstand niet bewaard,
dan kunnen de verlichte voorwerpen oververhit raken.
• Het product is niet IP55 (stof- en straalwaterbestendig)
- bij verwijderde accu-afdekkap.
De afdekkap kan slechts tot en met ProCORE 18 V 8.0 Ah worden gebruikt.
Zonder gesloten afdekkap IP20.
- tijdens het gebruiken van de USB-uitgang.
TECHNISCHE GEGEVENS
Beschermingsklasse: III
Veiligheidsklasse/stootbestendigheid: IP55, IK08
Temperatuurbereik: -10 °C tot +40 °C
004721 BA_BS 5000 MA 0533052.indd 17
004721 BA_BS 5000 MA 0533052.indd 17
21.12.21 14:19
21.12.21 14:19

18
Type: BS 5000 MA
Compatibele accutypes: Bosch Professional-accu's 18 V/2-12 Ah
Powerbank: 5 V/1 A
Max. lichtoppervlakte: 761,76 cm2
Afmetingen: 27,6x27,6x16,3 cm
Afmetingen veiligheidsplaat: 15,5x11,5 cm
Gewicht: 2,28 kg
Dit product is bedoeld voor verlichting binnenshuis en buitenshuis.
DE ACCU PLAATSEN EN VERWIJDEREN
De werklamp is voor gebruik met de volgende accu's voorzien:
brennenstuhl® professionalLINE-accu AB 1805
Bosch-accu GBA 18 V x,x Ah Professional
Bosch ProCORE 18 V (tot max. 12 Ah) Professional
De accu kan eenvoudig en snel worden vervangen. Daartoe opent u de vergrendeling
(afb. 1a) en klapt u de accu-afdekkap naar onderen (afb. 1b). Schuif de geladen accu van
bovenaf in het accuvak totdat de accu merkbaar in de eindpositie vastklikt (laatste van
beide aanslagen, afb. 1c). Om de accu te verwijderen, drukt u op de accu-ontgrendelknop
en trekt u de accu naar boven weer uit het accuvak. Sluit daarna de afdekkap weer.
Om de beschermingsklasse IP55 (stof- en straalwaterbestendig) te garanderen,
mag de werklamp uitsluitend met gesloten accu-afdekkap worden gebruikt.
Als u de lamp langere tijd niet gaat gebruiken, verwijder dan eerst de accu!
1a 1b 1c
1d 1e
Gebruikshandleiding BS 5000 MA
004721 BA_BS 5000 MA 0533052.indd 18
004721 BA_BS 5000 MA 0533052.indd 18
21.12.21 14:19
21.12.21 14:19

19
Zonder de accu-afdekkap kan de werklamp ook met een accu tot 12 Ah worden gebruikt.
De beschermingsklasse wordt dan echter gereduceerd tot IP20, zodat de werklamp in dat
geval uitsluitend in een droge omgeving mag worden gebruikt.
Daartoe opent u de vergrendeling van de accu-afdekkap (afb. 2a). Daarna opent u de
accu-afdekkap (afb. 2b) en verwijdert u de borgschroef zoals beschreven in afb. 2c.
Om de borgschroef niet te verliezen, bevestigt u ze weer op de werklamp (afb. 2d).
2a 2b
2c


2d


>8 Ah
INBEDRIJFNAME
Zet de werklamp op een droge, vlakke ondergrond.
Met de verstelbare beugel kunt u de werklamp in diverse hoeken zetten.
Om de werklamp in te schakelen, drukt u op de knop achteraan (afb. 3a).
Drukt u meermaals op de knop (afb. 3a), dan schakelt de lichtsterkte van 100% naar 50%
en dan“uit”.
Houdt u de knop (afb. 3b) langere tijd ingedrukt, dan neemt de lichtsterkte toe of af.
Hoe minder lichtsterkte is ingesteld, hoe langer de lichtduur is.
Als een schakelaarpositie langer dan 5 seconden onveranderd blijft,
keert u door deze nogmaals in te drukken altijd terug naar de "uit"-stand.
Wanneer de accu bijna leeg is, knippert de LED-lamp vijfmaal. Daarna blijft de werklamp,
afhankelijk van het accupeil, nog ongeveer 10 minuten branden met een lichtsterkte van
100% voordat de diepontladingsbescherming de werklamp uitschakelt.
Zo hebt u nog voldoende tijd om de accu te vervangen of de taak af te werken.
BS 5000 MA Gebruikshandleiding
004721 BA_BS 5000 MA 0533052.indd 19
004721 BA_BS 5000 MA 0533052.indd 19
21.12.21 14:19
21.12.21 14:19

20
Gebruikshandleiding BS 5000 MA
3a
≤1 s 100%
50%
3b
100%
10%
≥1 s
DE POWERBANKFUNCTIE GEBRUIKEN
Om de powerbank-functie te gebruiken, houdt u de knop onder de USB-uitgang
ingedrukt totdat de knop blauw oplicht. Nu kunt u externe toestellen opladen
via de USB-uitgang.
4
DE ACCU OPLADEN
Gebruik uitsluitend een Original Bosch-lader.
WERKLAMP OP EEN STATIEF MONTEREN
De werklamp kan met behulp van de gaten in de handgreep op een Brennenstuhl-statief
worden gemonteerd (bevestigingsmateriaal niet meegeleverd).
TOEBEHOREN
Gepaste toebehoren vindt u op onze website www.brennenstuhl.com.
REINIGING
Verwijder eerst de accu voordat u de werklamp reinigt.
Gebruik geen oplosmiddelen, bijtende reinigingsmiddelen of gelijksoortige middelen.
Gebruik voor het schoonmaken van de lamp alleen een droge of licht bevochtigde doek.
ONDERHOUD
OPGELET: de LED-werklamp bevat geen componenten die moeten
worden onderhouden. De lichtbron van deze werklamp is niet
vervangbaar. Aan het einde van de levensduur van de lichtbron
moet de hele werklamp worden vervangen.
De werklamp mag niet worden geopend.
004721 BA_BS 5000 MA 0533052.indd 20
004721 BA_BS 5000 MA 0533052.indd 20
21.12.21 14:19
21.12.21 14:19
