brennenstuhl MULTI 360 12053 MH User manual

Mobiler LED 360° Hybrid Strahler
Mobile LED 360° Hybrid Floodlight
MULTI 360 12050 / 12052 / 12053 MH
Bedienungsanleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Mode d‘emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Gebruikshandleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Istruzioni per l’uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Manual de instrucciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Instrukcja obsługi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Kezelési útmutató. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
   . . . . . . . . . . . . . . . . . . . . . . . . . 54
Kullanım kılavuzu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Käyttöohje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Οδηγίε χρήση. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Manual de instruções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Kasutusjuhend . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Návod na používanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Navodila za uporabo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Naudojimo instrukcija. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
Lietošanas instrukcija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 1012422 BA_MULTI 360 12050_12052_12053 0533874.indd 1 14.02.23 11:5514.02.23 11:55

2
1i1h1g
3d3c
3b3a
1b 1c
1a
1e 1f
1d
2a
2b
1x on
100%
2x
75% 3x 50% 4x 25%
5x o
100%
75%
50%
25%
100%
75%
50%
25%
100%
75%
50%
25%
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 2012422 BA_MULTI 360 12050_12052_12053 0533874.indd 2 14.02.23 11:5514.02.23 11:55

3
Bedienungsanleitung
Mobiler LED 360° Hybrid Strahler
MULTI 360 12050 / 12052 / 12053 MH
Achtung: Lesen Sie vor dem Gebrauch des Produktes diese Gebrauchsanweisung bitte
aufmerksam durch und bewahren Sie sie anschließend gut auf!
SICHERHEITSHINWEISE
• Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen.
Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene
Serviceadresse des Herstellers.
Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!
• Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!
• Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den
elektrischen Strom nicht einschätzen.
• Verwenden Sie zum Betreiben des Strahlers nur originale Akkus des Herstellers.
Die Verwendung anderer Akkus kann zur Beschädigung führen.
• Verwenden Sie zum Betreiben der Hybrid Funktion nur das mitgelieferte
Anschlusskabel.
• Bitte niemals direkt in das Licht schauen.
• Eine zerstörte Schutzabdeckung kann nicht ersetzt werden.
Der Strahler muss entsorgt werden.
• Die äußere exible Leitung dieser Leuchte kann nicht ausgetauscht werden.
Heiße Oberäche.
Nicht geeignet für den Betrieb mit externen Dimmern.
Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände
überhitzen.
• Das Produkt ist nicht IP54 (Staub- und spritzwassergeschützt)
- bei abgenommener Akku Schutzhaube.
Die Schutzhaube kann nur bis einschließlich ProCORE 18 V 8.0 Ah genutzt werden.
Ohne geschlossene Schutzhaube IP20.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 3012422 BA_MULTI 360 12050_12052_12053 0533874.indd 3 14.02.23 11:5514.02.23 11:55

4
Bedienungsanleitung
MULTI 360 12050 / 12052 / 12053 MH
TECHNISCHE DATEN
Schutzklasse: II
Schutzart/Schlagfestigkeit: IP54, IK08
Temperaturbereich: -10 °C bis +40 °C
Anschlusskabel: H07RN-F 2x1,0
Netzstecker MULTI 360 12050 MH: Typ E + F
Netzstecker MULTI 360 12052 MH: Typ J
Netzstecker MULTI 360 12053 MH: Typ G
Typen: MULTI 360 12050 / 12052 / 12053 MH
Kompatible Akkutypen: Eine Übersicht aller erhältlichen Adapter und den
passenden Akkus nden Sie auf unserer Homepage
www.brennenstuhl.com
Nennspannung: 220-240 V~ 50/60 Hz
Leistungsaufnahme: 100 W
Strom max.: 0,7 A
Leistungsfaktor: 0,98
Max. projizierte Fläche: 825,32 cm2
Maße: 37,8x28x28,6 cm
Maße Schutzabdeckung: 23,6x23,6x14,5 cm
Gewicht: 4,96 kg
Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.
INBETRIEBNAHME
Stellen Sie den Strahler auf eine trockene, ebene Fläche.
Mit dem verstellbaren Bügel lassen sich verschieden Neigungswinkel des Strahlers
realisieren.
EINSETZEN UND ENTNEHMEN DES AKKUS
Der Adapter kann einfach und schnell eingesetzt werden.
Hierfür klappen Sie den Befestigungsmechanismus der Akkuabdeckung nach außen
und lösen die Laschen aus der Verankerung. Anschließend kann die Akkuabdeckung
entnommen werden (Abb. 1a – 1b). Setzen Sie nun den passenden Adapter (Abb. 1c)
in die Brennenstuhl Schnittstelle ein und verriegeln Sie diesen mit dem roten
Verriegelungsmechanismus (Abb. 1d). Schieben Sie den geladenen 18 Volt Akku von der
Seite in die Akkuaufnahme ein, bis dieser spürbar in der Endposition einrastet (Abb. 1e).
Zum Entnehmen des Akkus die Akku-Entriegelungstaste drücken und Akku zur Seite aus
der Akkuaufnahme ziehen. Danach Abdeckung wieder verschließen (Abb. 1f).
Der Strahler darf, um IP54 (Staub- und spritzwassergeschützt) zu gewährleisten, nur mit
korrekt verschlossener Akkuabdeckung betrieben werden.
Bei längerem Nichtgebrauch den Akku aus dem Gerät nehmen.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 4012422 BA_MULTI 360 12050_12052_12053 0533874.indd 4 14.02.23 11:5514.02.23 11:55

5
MULTI 360 12050 / 12052 / 12053 MH Bedienungsanleitung
Der Strahler kann auch ohne Akkuabdeckung bis zum 12 Ah Akku betrieben werden,
allerdings reduziert sich dann die Schutzart auf IP20 und der Strahler darf nur in trockener
Umgebung betrieben werden. Dazu önen Sie die Verriegelung der Akkuabdeckung
(Abb. 1a). Danach entfernen Sie die Akkuabdeckung.
BETRIEB DES HYBRID NETZSTRAHLERS MIT AKKU
Zum Einschalten des Strahlers den Schalter hinten betätigen (Abb. 2a).
Durch mehrmaliges Drücken (Abb. 2a) wird die Lichtstärke von 100% auf 75% zu 50%
auf 25% und dann auf„aus“ geschaltet.
Je weniger Lichtleistung eingestellt ist, desto länger ist die Leuchtdauer.
Ist eine Schalterposition länger als 5 Sekunden unverändert, dann führt ein nochmaliges
Drücken immer in den„aus“ Zustand.
Ist der Akku nahezu leer und das Anschlusskabel nicht angeschlossen, blinkt der
LED-Strahler 5 Mal auf. Danach wird der Strahler noch für ca. 10 Minuten mit 50%
Helligkeit weiter leuchten, bevor der Tiefentladeschutz den Strahler abschaltet.
Wird das Anschlusskabel bei eingeschaltetem Strahler angeschlossen (Abb. 2b),
blinkt der Strahler 3 Mal und schaltet dann automatisch auf Netzbetrieb mit 100% Licht.
BETRIEB DES HYBRIDSTRAHLERS MIT NETZSPANNUNG
Der Strahler kann über das Kabel mit dem Stromnetz verbunden werden (Abb. 2b).
Zum Einschalten des Strahlers den Schalter hinten betätigen (Abb. 2a).
Durch mehrmaliges Drücken (Abb. 2a) wird die Lichtstärke von 100% auf 75% zu 50% auf
25% und dann auf„aus“ geschaltet.
Ist eine Schalterposition länger als 5 Sekunden unverändert, dann führt ein nochmaliges
Drücken immer in den„aus“ Zustand.
Ist der Strahler ans Netz angeschlossen, wird der Akku nicht geladen.
Wenn der Strahler ans Stromnetz angeschlossen ist, wird der Strahler standardmäßig
mit Netzspannung betrieben. Bei Stromausfall oder wenn der Netzstecker gezogen wird,
schaltet der Strahler automatisch auf Akkubetrieb um, sofern ein Akku mit ausreichender
Ladung in die Akkuaufnahme eingesetzt ist. Dies wird durch dreimaliges Blinken des
Strahlers signalisiert.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 5012422 BA_MULTI 360 12050_12052_12053 0533874.indd 5 14.02.23 11:5514.02.23 11:55

6
Bedienungsanleitung
MULTI 360 12050 / 12052 / 12053 MH
BEDIENUNGEN
Positionieren Sie den Strahler und schalten Sie ihn mit dem Schalter ein.
Stehend: Stellen Sie den Strahler auf eine trockene, ebene Fläche.
Hängend: Hängen Sie den Strahler an ein geeignetes Rohr.
Zum Ausgleichen der verschiedenen Akkugewichten, kann der Aufhängehaken
verschoben werden (Abb. 1g – 1i).
AUFLADEN DES AKKUS
Benutzen Sie nur ein original Ladegerät des Herstellers.
STATIVMONTAGE
Der Strahler kann auch einzeln oder im Doppel auf ein Brennenstuhl Stativ montiert oder
gehängt werden (Abb. 3a – 3d).
Werden zwei Strahler montiert, wird der Zubehör-Querträger„CB 70 1172640059“
benötigt.
LIEFERUMFANG
Strahler, 4 Multi Adapter: Bosch, Makita, Metabo, Milwaukee/Dewalt, Tasche für Adapter.
ZUBEHÖR
Passendes Zubehör nden Sie auf unserer Homepage www.brennenstuhl.com.
REINIGUNG
Trennen Sie das Produkt vor der Reinigung von der Netzspannung und entnehmen Sie
den Akku.
Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches.
Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.
WARTUNG

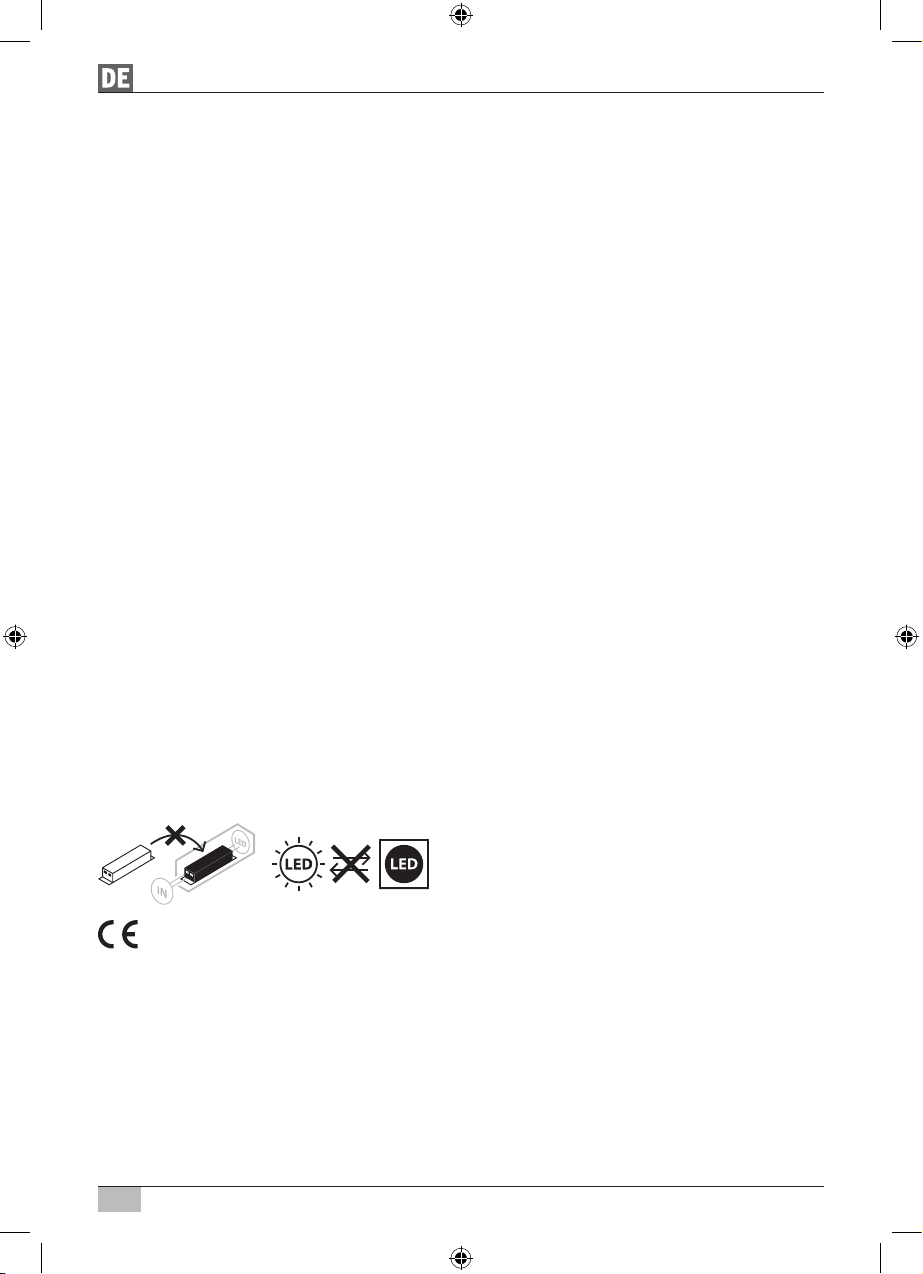

ACHTUNG: die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen.
Die Lichtquelle dieser Leuchte ist nicht ersetzbar. Wenn die Lichtquelle ihr Lebensende
erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geönet werden.
EUKONFORMITÄTSERKLÄRUNG
Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 6012422 BA_MULTI 360 12050_12052_12053 0533874.indd 6 14.02.23 11:5514.02.23 11:55

7
MULTI 360 12050 / 12052 / 12053 MH Bedienungsanleitung
ENTSORGUNG
Informationen zum Elektro- und Elektronikgerätegesetz 3 – ElektroG3
Bedeutung des durchgestrichenen Mülltonnen-Symbols
Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpichtet
sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung
zuzuführen, d.h. Altgeräte sind getrennt vom Hausmüll zu entsorgen. Nicht vom Altgerät
umschlossene Altbatterien oder Altakkumulatoren sowie Lampen, die zerstörungsfrei aus
dem Altgerät entfernt werden können, müssen vorher zerstörungsfrei entnommen und
getrennt entsorgt werden.
Ein Balken unter der Mülltonne bedeutet, dass das Produkt nach dem 13. August 2005 in
Verkehr gebracht wurde.
Möglichkeiten der Rückgabe von Altgeräten
Besitzer von Altgeräten können diese aufgrund der Picht zur unentgeltlichen
Rücknahme bei Vertreibern abgeben. Dies sind im Einzelnen:
• Größere Elektrofachmärkte (also Elektro-Fachgeschäfte, mit einer Verkaufsäche für
Elektro- und Elektronikgeräte von mindestens 400 m2).
• Lebensmittelläden mit einer Gesamtverkaufsäche von mindestens 800 m2, die
mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem
Markt bereitstellen.
• Diese Händler müssen beim Verkauf eines neuen Elektrogeräts ein Altgerät der
gleichen Art kostenfrei zurücknehmen (1:1-Rücknahme); dies gilt auch für Lieferungen
nach Hause.
• Diese Händler müssen bis zu drei kleine Altgeräte (keine äußere Abmessung größer
als 25 cm) kostenfrei im Verkaufsgeschäft oder in unmittelbarer Nähe zurücknehmen,
ohne dass dies an einen Neukauf geknüpft werden darf (0:1-Rücknahme).
• Rücknahmepichten gelten auch für den Versandhandel, wobei die Picht zur
1:1-Rücknahme im privaten Haushalt nur für Großgeräte (eine Kantenlänge > 50cm)
gilt; für die 1:1-Rücknahme von Lampen, Kleingeräten und kleinen ITK-Geräten sowie
die 0:1-Rücknahme müssen Versandhändler Rückgabemöglichkeiten in zumutbarer
Entfernung zum Endverbraucher bereitstellen.
Besitzer von Altgeräten können diese auch im Rahmen der durch öentlich-rechtliche
Entsorgungsträger eingerichteten und zur Verfügung stehenden Möglichkeiten der
Rückgabe oder Sammlung von Altgeräten abgeben, damit eine ordnungsgemäße
Entsorgung sichergestellt ist.
• Personenbezogene Daten
Alle Endnutzer von Elektro- und Elektronikaltgeräten werden darauf hingewiesen,
dass Sie für das Löschen personenbezogener Daten auf den zu entsorgenden Altgeräten
selbst verantwortlich sind.
• Informationen in Bezug auf die Erfüllung der quantitativen Zielvorgaben nach
§ 10 Absatz 3 und § 22 Absatz 1 ElektroG
Entsprechende Informationen nden Sie beim Bundesministerium für Umwelt,
Naturschutz und nukleare Sicherheit (BMU) unter:
https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/
elektro-und-elektronikaltgeraete
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 7012422 BA_MULTI 360 12050_12052_12053 0533874.indd 7 14.02.23 11:5514.02.23 11:55

8
Bedienungsanleitung
MULTI 360 12050 / 12052 / 12053 MH
• WEEE-Registrierungsnummer
Unter der Registrierungsnummer DE 82437993 sind wir bei der Stiftung Elektro-
Altgeräte Register, Nordostpark 72, 90411 Nürnberg, als Hersteller von Elektro- und/
oder Elektronikgeräten registriert.
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die
örtliche Recyclingstellen entsorgen können.
ENTSORGUNG
Batterien und Akkus dürfen nicht in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpichtet, alle Batterien und Akkus bei einer
Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit
sie einer umweltschonenden Entsorgung zugeführt werden können, ansonsten bestehen
mögliche Gefahren für die Umwelt und die menschliche Gesundheit.
HERSTELLER
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra technik ag
Blegistrasse 13 · CH-6340 Baar
Für weitere Informationen empfehlen wir den Bereich Service/FAQ’s auf unserer
Homepage www.brennenstuhl.com.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 8012422 BA_MULTI 360 12050_12052_12053 0533874.indd 8 14.02.23 11:5514.02.23 11:55

9
Operating instructions
Mobile LED 360° Hybrid Floodlight
MULTI 360 12050 / 12052 / 12053 MH
Attention: Before using the product, please carefully read the operating instructions and
store them in a proper location!
SAFETY INSTRUCTIONS
• Always check the product for damage before use.
Never use the product in case of any damage. In case you nd the product to be
damaged, please refer to an electrician or the manufacturer’s service address.
Non-compliance poses a risk of fatal injury from electrical current!
• Do not use the product in potentially explosive atmospheres – danger of death!
• Keep the oodlight away from children.
Children are not aware of the risks posed by electric current.
• For operating the oodlight, only use original rechargeable batteries of the
manufacturers.
Use of other rechargeable batteries may cause damage.
Only use the supplied connection cable to operate the hybrid function.
• Please never look directly into the light.
• A destroyed protective cover cannot be replaced. The oodlight has to be disposed of.
• The outer exible cable of this luminaire cannot be replaced.
Hot surface.
Not suitable for applications with external dimmers.
If the minimum distance is not complied with,
illuminated objects may overheat.
•
The product is not IP54 (dust and splash-proof)
- with removed battery protective cover.
The protective cover can only be used up to and including ProCORE 18 V 8.0 Ah.
Without closed protective cover IP20.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 9012422 BA_MULTI 360 12050_12052_12053 0533874.indd 9 14.02.23 11:5514.02.23 11:55

10
MULTI 360 12050 / 12052 / 12053 MH
Operating instructions
TECHNICAL DATA
Protection class: II
IP class/shock resistance: IP54, IK08
Temperature range: -10 °C to +40 °C
Connection cable: H07RN-F 2x1,0
Mains plug MULTI 360 12050 MH: Type E + F
Mains plug MULTI 360 12052 MH: Type J
Mains plug MULTI 360 12053 MH: Type G
Types: MULTI 360 12050 / 12052 / 12053 MH
Compatible battery types: You can nd an overview of all available adapters and
the matching batteries on our homepage
www.brennenstuhl.com
Nominal voltage: 220-240 V~ 50/60 Hz
Power consumption: 100 W
Max. current: 0.7 A
Power factor: 0.98
Max. projected area: 825.32 cm2
Dimensions: 37.8x28x28.6 cm
Dimensions of protective cover: 23.6x23.6x14.5 cm
Weight: 4.96 kg
This product is suitable for indoor and outdoor lighting purposes.
COMMISSIONING
Place the oodlight on a dry and level surface.
The adjustable bracket can be used to set various inclinations for the oodlight.
INSERTING AND REMOVING THE BATTERY
The adapter can be inserted quickly and easily.
To do this, fold the fastening mechanism of the battery cover outwards and release the
tabs from their anchorage. The battery cover can then be removed (Fig. 1a - 1b).
Now insert the matching adapter (Fig. 1c) into the Brennenstuhl interface and lock it with
the red locking mechanism (Fig. 1d). Push the charged 18 Volt battery into the battery
holder from the side until you feel it click into the end position (Fig. 1e). To remove the
battery, press the battery release button and pull the battery to the side out of the battery
holder. Then close the cover again (Fig. 1f).
To ensure IP54 (dust and splash-proof), the oodlight may only be operated with the
battery cover correctly closed.
If the device is not used for a longer period of time, remove the rechargeable battery.
The oodlight can also be operated without battery cover up to 12 Ah rechargeable
batteries; in this case, the IP class will, however, be reduced to IP20 and the oodlight may
only be operated in a dry environment. To do so, open the battery cover locking (Fig. 1a).
Afterwards, remove the battery cover.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 10012422 BA_MULTI 360 12050_12052_12053 0533874.indd 10 14.02.23 11:5514.02.23 11:55

11
MULTI 360 12050 / 12052 / 12053 MH Operating instructions
OPERATION OF THE HYBRID MAINS FLOODLIGHT WITH RECHARGEABLE
BATTERY
To switch the oodlight on, press the button at the back (Fig. 2a).
Press the switch multiple times (Fig. 2a) to set the brightness to 100%, then 75%, 50%,
then 25% and then“o”.
The lower the brightness selected, the longer the oodlight will burn.
If the switch is left in any of its “on” positions for longer than 5 seconds,
then pressing it once again will always turn it o.
If the rechargeable battery is almost at and the connection cable is not connected,
the LED oodlight will ash 5 times. Afterwards, the oodlight remains on for approx.
10 minutes with 50% brightness before it is switched o by the deep discharge protection
function.
If the connection cable is connected while the oodlight is switched on (Fig. 2b),
the oodlight will ash 3 times and then automatically switch into mains operation
with 100% light.
OPERATION OF THE HYBRID FLOODLIGHT WITH POWER SUPPLY
The oodlight can be connected to the mains via the cable (Fig. 2b).
To switch the oodlight on, operate the button on the back (Fig. 2a).
Press the switch multiple times (Fig. 2a) to set the brightness to 100%, then 75%, 50%,
then 25% and then“o”.
If the switch is left in any of its “on” positions for longer than 5 seconds, then pressing it
once again will always turn it o.
If the oodlight is connected to the mains, the rechargeable battery is not charged.
If the oodlight is connected to the power supply, the oodlight is operated with mains
voltage by default. In case of power failure or if the device is unplugged from the mains,
the oodlight will automatically switch to battery operation if a rechargeable battery with
sucient charging is inserted into the battery holder. This is signalled by the oodlight
ashing three times.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 11012422 BA_MULTI 360 12050_12052_12053 0533874.indd 11 14.02.23 11:5514.02.23 11:55

12
Operating instructions MULTI 360 12050 / 12052 / 12053 MH
OPERATIONS
Position the oodlight and switch it on with the switch.
Standing: Place the oodlight on a dry, level surface.
Hanging: Hang the oodlight from a suitable pipe.
To compensate for dierent battery weights, the suspension hook can be moved (Fig. 1g - 1i).
CHARGING THE RECHARGEABLE BATTERY
Only use one of the manufacturer’s original charging device.
TRIPOD MOUNTING
The oodlight can also be mounted or hung on a Brennenstuhl stand, either individually
or in pairs (Fig. 3a - 3d).
If two oodlights are mounted, the accessory crossbar "CB 70 1172640059" is required.
SCOPE OF DELIVERY
Floodlight, 4 multi adapters: Bosch, Makita, Metabo, Milwaukee/Dewalt, Adapter bag.
ACCESSORIES
Suitable accessories are available on our homepage www.brennenstuhl.com.
CLEANING
Disconnect the product from the mains voltage and remove the battery before cleaning.
Do not use solvents, caustic cleaning agents or similar products.
Only use a dry or slightly moistened cloth for cleaning.
MAINTENANCE
ATTENTION: The LED lamp does not contain components that require maintenance.
The light source of this lamp cannot be replaced. If the light source has reached the end of
its service life, the entire lamp has to be replaced. The lamp may not be opened.
EU DECLARATION OF CONFORMITY
UK DECLARATION OF CONFORMITY
The declaration of conformity is deposited with the manufacturer.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 12012422 BA_MULTI 360 12050_12052_12053 0533874.indd 12 14.02.23 11:5514.02.23 11:55

13
MULTI 360 12050 / 12052 / 12053 MH Operating instructions
DISPOSAL
Dispose of electric appliances in an environmentally friendly manner!
Electric appliances must not be disposed of in household waste!
The European Directive 2012/19/EU on Waste Electrical and Electronic Equipment
rules that used electric appliances should be collected separately and recycled in an
environmentally friendly manner.
For possibilities of disposal of the used appliance, please contact your local or municipal
administration.
DISPOSAL
Batteries and accumulators must not be disposed of in the household waste!
As a consumer, you are legally obliged to hand in all batteries and accumulators at a
collection point in your community/urban district or in the trade, so that they can be
disposed of in an environmentally friendly manner, otherwise there are possible risks to
the environment and human health.
MANUFACTURER
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra technik ag
Blegistrasse 13 · 6340 Baar
Brennenstuhl UK Ltd.
No 1 Royal Exchange · London EC3V 3DG, UK
For more information, we recommend the Service/FAQs section on our homepage
www.brennenstuhl.com.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 13012422 BA_MULTI 360 12050_12052_12053 0533874.indd 13 14.02.23 11:5514.02.23 11:55

14
Mode d'emploi
Projecteur hybride mobile à LED 360°
MULTI 360 12050 / 12052 / 12053 MH
Attention : Veuillez lire attentivement le présent mode d'emploi avant utilisation du
produit et conservez-le ensuite soigneusement.
CONSIGNES DE SECURITE
• Avant chaque utilisation, vériez que le produit ne présente aucune détérioration.
N'utilisez jamais le produit si l'appareil est endommagé. Dans ce cas, adressez-vous à
un électricien qualié ou au service après-vente du fabricant.
Danger de mort par électrocution en cas de non-respect des présentes consignes !
• N'utilisez jamais le produit dans des environnements présentant des risques
d'explosion : danger de mort !
• Tenez le projecteur hors de portée des enfants.
Les enfants ne sont pas en mesure d'évaluer les dangers liés au courant électrique.
• Utilisez uniquement des batteries originales des fabricants pour faire fonctionner le
projecteur.
L'utilisation d'autres batteries peut provoquer des dommages.
Utilisez uniquement le câble de raccordement fourni pour utiliser la fonction hybride.
• Ne regardez jamais directement dans le faisceau lumineux.
• Un capot de protection endommagé ne peut pas être remplacé.
Le projecteur doit être mis au rebut.
• Le câble exible extérieur de ce luminaire ne peut pas être remplacé.
Surface chaude.
Ne convient pas à une utilisation avec des variateurs externes.
En cas de non-respect de l'écart minimum,
les produits éclairés peuvent surchauer.
• Le produit n'est pas IP54 (protection contre la poussière et les projections d'eau)
- lorsque le capot de protection est ôté.
Le capot de protection ne peut être utilisé qu'avec des batteries ProCORE 18 V de 8,0 Ah
maximum. IP20 lorsque le capot de protection est ouvert.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 14012422 BA_MULTI 360 12050_12052_12053 0533874.indd 14 14.02.23 11:5514.02.23 11:55

15
MULTI 360 12050 / 12052 / 12053 MH Mode d'emploi
CARACTERISTIQUES TECHNIQUES
Classe de protection : II
Indice de protection/Résistance aux chocs : IP54, IK08
Plages de température : -10 °C à +40 °C
Câble de raccordement : H07RN-F 2x1,0
Fiche secteur MULTI 360 12050 MH : Type E + F
Fiche secteur MULTI 360 12052 MH : Type J
Fiche secteur MULTI 360 12053 MH : Type G
Types : MULTI 360 12050 / 12052 / 12053 MH
Types de batterie compatibles : Vous trouverez un aperçu de tous les adaptateurs
disponibles et des batteries correspondantes sur
notre site Internet www.brennenstuhl.com
Tension nominale : 220-240 V~ 50/60 Hz
Puissance : 100 W
Courant max. : 0,7 A
Facteur de puissance : 0,98
Surface de projection maximale : 825,32 cm2
Dimensions : 37,8x28x28,6 cm
Dimensions du capot de protection : 23,6x23,6x14,5 cm
Poids : 4,96 kg
Ce produit convient à un éclairage en intérieur et en extérieur.
MISE EN SERVICE
Placez le projecteur sur une surface sèche et plane.
Les diérentes positions du support de maintien réglable permettent de modier l'angle
d'inclinaison du projecteur.
INSTALLATION ET RETRAIT DE LA BATTERIE
L'adaptateur peut être mis en place facilement et rapidement.
Pour ce faire, rabattez le mécanisme de xation du couvercle de l'accu vers l'extérieur
et détachez les languettes de leur ancrage. Le couvercle de la batterie peut ensuite être
retiré (Illustration 1a - 1b). Insérez maintenant l'adaptateur approprié (Illustration 1c) dans
l'interface Brennenstuhl et verrouillez-le à l'aide du mécanisme de verrouillage rouge
(Illustration 1d). Insérez la batterie 18 volts chargée dans le logement de la batterie par le
côté jusqu'à ce que vous sentiez qu'elle s'enclenche en position nale (Illustration 1e).
Pour retirer la batterie, appuyer sur le bouton de déverrouillage de la batterie et tirer la
batterie sur le côté pour la sortir du logement de la batterie. Refermer ensuite le couvercle
(Illustration 1f).
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 15012422 BA_MULTI 360 12050_12052_12053 0533874.indd 15 14.02.23 11:5514.02.23 11:55

16
Mode d'emploi MULTI 360 12050 / 12052 / 12053 MH
Pour garantir l'indice IP54 (protection contre la poussière et les projections d'eau),
le projecteur ne doit être utilisé que si le couvercle de l'accu est correctement fermé.
En cas de période d'inutilisation prolongée, retirez la batterie de l'appareil.
Le projecteur peut également être utilisé sans capot avec une batterie de jusqu'à 12 Ah,
toutefois l'indice de protection est alors réduit à IP20 et le projecteur ne peut être utilisé
que dans un environnement sec. Pour ce faire, ouvrez le verrou du capot à batterie
(Illustration 1a). Retirez ensuite le capot de la batterie.
FONCTIONNEMENT DU PROJECTEUR HYBRIDE AVEC BATTERIE
Appuyez sur l'interrupteur (Illustration 2a) pour mettre le projecteur en marche.
En appuyant plusieurs fois sur l'interrupteur (Illustration 2a) vous passez la puissance
lumineuse de 100 % à 75 %, puis de 50 % à 25 %, puis vous éteignez l’appareil.
Plus la puissance lumineuse est faible, plus l'autonomie augmente.
Si la position de l'interrupteur reste inchangée pendant plus de 5 secondes,
le prochain appui mettra alors le projecteur en position éteinte « o ».
Lorsque la batterie est presque vide et que le câble de raccordement n'est pas branché,
le projecteur LED clignote 5 fois. Par la suite, le projecteur fonctionne encore environ
pendant 10 minutes à une intensité de 50 % avant que la protection de sous-charges
ne se déclenche et l'éteigne.
Si le câble de raccordement est branché et débranché alors que le projecteur est allumé
(Illustration 2b), le projecteur clignote 3 fois et bascule automatiquement en mode
chargement par secteur avec un niveau d'éclairage : 100 %.
FONCTIONNEMENT DU PROJECTEUR HYBRIDE AVEC ALIMENTATION SECTEUR
Le projecteur peut être relié au réseau électrique par le câble (Illustration 2b).
Appuyez sur l'interrupteur (Illustration 2a) pour allumer le projecteur.
En appuyant plusieurs fois sur l'interrupteur (Illustration 2a) vous passez de la puissance
lumineuse de 100 % à 75 %, puis de 50 % à 25 %, puis vous éteignez l’appareil.
Si la position de l'interrupteur reste inchangée pendant plus de 5 secondes, le prochain
appui mettra alors le projecteur en position éteinte « o ».
Si le projecteur est branché sur secteur, la batterie ne charge pas.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 16012422 BA_MULTI 360 12050_12052_12053 0533874.indd 16 14.02.23 11:5514.02.23 11:55

17
MULTI 360 12050 / 12052 / 12053 MH Mode d'emploi
Si le projecteur est branché au réseau électrique, il fonctionne par défaut sur secteur.
En cas de panne de courant ou si la che secteur est débranchée, le projecteur bascule
automatiquement sur le fonctionnement sur batterie, sous réserve qu'une batterie
susamment chargée soit placée dans le compartiment prévu. Le projecteur clignote
alors 3 fois.
UTILISATION
Positionner le projecteur et l'allumer à l'aide de l'interrupteur.
Debout : Placez le spot sur une surface sèche et plane.
Suspendu : suspendez le projecteur à un tube approprié.
Pour compenser les diérents poids de la batterie, le crochet de suspension peut être
déplacé (Illustration 1g - 1i).
RECHARGER LA BATTERIE
Utilisez uniquement des chargeurs originaux des fabricants.
MONTAGE DU TREPIED
Le projecteur peut également être monté ou suspendu individuellement ou en double sur
un trépied Brennenstuhl (Illustration 3a - 3d).
Si deux projecteurs sont montés, le support transversal pour accessoires
"CB 70 1172640059" est nécessaire.
CONTENU DU COLIS
Projecteur, 4 adaptateurs : Bosch, Makita, Metabo, Milwaukee/Dewalt, Sac d'adaptation.
ACCESSOIRES
Les accessoires adaptés sont disponibles sur notre page d'accueil www.brennenstuhl.com.
NETTOYAGE
Débranchez le produit du secteur et retirez la batterie avant de le nettoyer.
N'utilisez aucun solvant, produit de nettoyage abrasif ou autres produits similaires.
Pour le nettoyage, utilisez uniquement un chion sec ou légèrement humide.

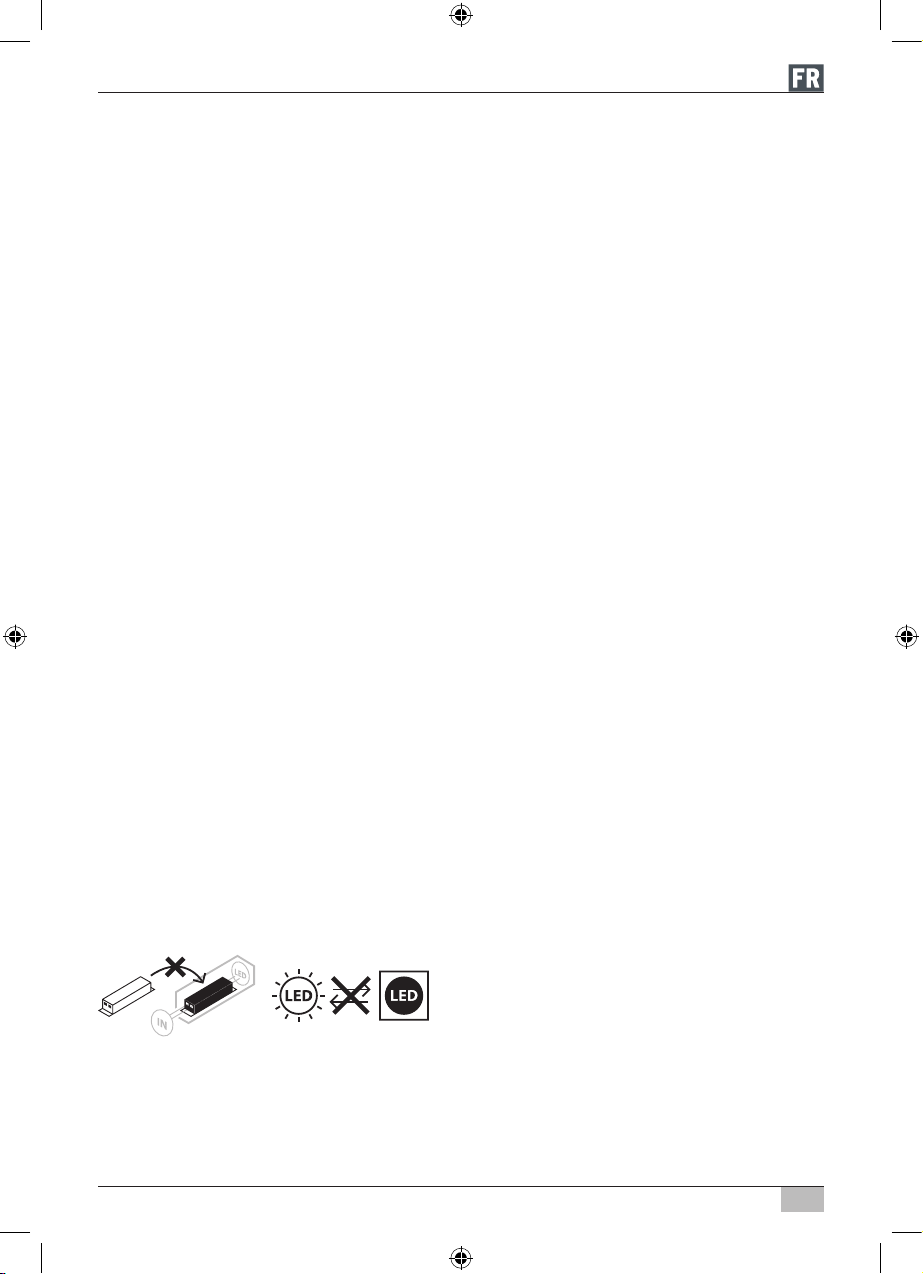

ENTRETIEN
ATTENTION : le projecteur LED ne contient aucun composant nécessitant un entretien.
La source lumineuse de ce projecteur ne peut pas être remplacée. Lorsque la source
lumineuse a atteint la n de sa durée de vie, remplacez l'intégralité du projecteur.
Le projecteur ne doit pas être ouvert.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 17012422 BA_MULTI 360 12050_12052_12053 0533874.indd 17 14.02.23 11:5514.02.23 11:55

18
Mode d'emploi MULTI 360 12050 / 12052 / 12053 MH
DECLARATION DE CONFORMITE UE
La déclaration de conformité UE est disponible auprès du fabricant.
MISE AU REBUT
Les appareils électriques doivent être mis au rebut conformément aux normes
environnementales !
Les appareils électriques ne doivent pas être jetés dans les ordures ménagères.
Conformément à la directive européenne 2012/19/UE concernant les appareils électriques
et électroniques, les appareils électriques usagés doivent être collectés séparément dans
un bac à recyclage écologique.
Pour connaître les solutions de mise au rebut d'un appareil usagé, adressez-vous à votre
administration locale ou communale.
MISE AU REBUT
Les piles et les batteries rechargeables ne doivent pas être jetés dans les
ordures ménagères !
En tant que consommateur, vous êtes légalement tenu de remettre toutes les piles
et toutes les batteries rechargeables à un point de collecte situé dans votre commune/
quartier urbain ou dans un commerce an qu'elles puissent être recyclées de manière
respectueuse de l’environnement. Autrement, il pourrait y avoir d’éventuels dangers pour
l'environnement et la santé.
FABRICANT
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra technik ag
Blegistrasse 13 · CH-6340 Baar
Pour plus d'informations, nous vous recommandons de consulter la rubrique Service/FAQ
de notre site à l'adresse www.brennenstuhl.com.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 18012422 BA_MULTI 360 12050_12052_12053 0533874.indd 18 14.02.23 11:5514.02.23 11:55

19
Gebruikshandleiding
Mobiele LED 360° hybride werklamp
MULTI 360 12050 / 12052 / 12053 MH
Opgelet: Lees vóór gebruik van het product deze handleiding zorgvuldig door en bewaar
ze voor toekomstige naslag!
VEILIGHEIDSINSTRUCTIES
• Controleer vóór elk gebruik het product op schade.
Gebruik het product niet als u enige schade opmerkt. Neem bij schade ontact op
met een elektricien of met de klantenservice van de fabrikant.
Zo niet, bestaat er levensgevaar door elektrische schok!
• Gebruik het product niet in een omgeving met explosiegevaar - levensgevaarlijk!
• Houd de werklamp buiten het bereik van kinderen.
Kinderen kunnen het gevaar van elektrische stroom niet inschatten.
• Gebruik als stroomvoorziening voor de werklamp uitsluitend originele accu's.
Het gebruik van andere accu's kan leiden tot schade.
Gebruik voor de hybride werking uitsluitend de meegeleverde aansluitkabel.
• Kijk nooit direct in het licht.
• Een defect veiligheidsglas kan niet worden vervangen. De werklamp moet worden
afgevoerd.
• De buitenste exibele kabel van deze armatuur kan niet worden vervangen.
Hete oppervlakken.
Niet geschikt voor gebruik met een externe dimmer.
Wordt de minimumafstand niet bewaard,
dan kunnen de verlichte voorwerpen oververhit raken.
• Het product is niet IP54 (stof- en spatwaterdicht)
- als de afdekkap van de accu verwijderd is.
De afdekkap kan slechts tot en met ProCORE 18 V 8.0 Ah worden gebruikt.
Zonder gesloten afdekkap IP20.
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 19012422 BA_MULTI 360 12050_12052_12053 0533874.indd 19 14.02.23 11:5514.02.23 11:55

20
Gebruikshandleiding MULTI 360 12050 / 12052 / 12053 MH
TECHNISCHE SPECIFICATIES
Beschermingsklasse: II
Veiligheidsklasse/Stootbestendigheid: IP54, IK08
Temperatuurbereik: -10 °C tot +40 °C
Aansluitkabel: H07RN-F 2x1,0
Netstekker MULTI 360 12050 MH: Type E + F
Netstekker MULTI 360 12052 MH: Type J
Netstekker MULTI 360 12053 MH: Type G
Type: MULTI 360 12050 / 12052 / 12053 MH
Compatibele accutypes: Een overzicht van alle beschikbare adapters en de
bijbehorende accu's vindt u op onze homepage
www.brennenstuhl.com
Nominale spanning: 220-240 V~ 50/60 Hz
Opgenomen vermogen: 100 W
Stroom max.: 0,7 A
Vermogensfactor: 0,98
Max. lichtoppervlakte: 825,32 cm2
Afmetingen: 37,8x28x28,6 cm
Afmetingen veiligheidsplaat: 23,6x23,6x14,5 cm
Gewicht: 4,96 kg
Dit product is bedoeld voor verlichting binnenshuis en buitenshuis.
INBEDRIJFNAME
Zet de werklamp op een droge, vlakke ondergrond.
Met de verstelbare beugel kunt u de werklamp in diverse hoeken zetten.
DE ACCU PLAATSEN EN VERWIJDEREN
De adapter kan snel en gemakkelijk worden geplaatst.
Om dit te doen, vouwt u het bevestigingsmechanisme van het batterijdeksel naar buiten
en maakt u de lipjes los van hun verankering. Het batterijdeksel kan vervolgens worden
verwijderd (afb. 1a - 1b). Plaats nu de bijpassende adapter (afb. 1c) in de Brennenstuhl
interface en vergrendel deze met de rode vergrendeling (afb. 1d). Duw de opgeladen
18 volt batterij vanaf de zijkant in de batterijhouder totdat u voelt dat hij in de eindstand
vastklikt (afb. 1e). Om de batterij te verwijderen, drukt u op de batterijontgrendelingsknop
en trekt u de batterij naar de zijkant uit de batterijhouder.
Sluit vervolgens het deksel weer (afb. 1f).
012422 BA_MULTI 360 12050_12052_12053 0533874.indd 20012422 BA_MULTI 360 12050_12052_12053 0533874.indd 20 14.02.23 11:5514.02.23 11:55
