BWT Protector mini HWS C/R User manual

Protector mini HWS C/R
½" (DN 15) – 1" (DN 25) ( cold /rinse)
Protector mini HWS H/R
½" (DN 15) – ¾" (DN 20) ( hot / rinse)
Einbau- und Bedienungsanleitung DE
Installation and operating instructions EN
Instructions de montage et d'utilisation FR
Instruzioni per l'installazione e l'uso IT
Szerelési és üzemeltetési utasítás HU
Návod k montáži a obsluze CZ
Instrukcja montażu i obsługi PL
Инструкция по монтажу и эксплуатации RU
HWS Hauswasserstation
HWS domestic water station
HWS filtre à eau
HWS acqua filtro
HWS vízszűrő hideg
HWS vodní filtr
filtr do wody zimnej
HWS Станция для домашнего водопровода
Protector mini HWS C/R
Protector mini HWS H/R
Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und Bedienungs-
anleitung stets griffbereit aufzubewahren, vor der Ausführung von Arbeiten am
Gerät vollständig durchzulesen und zu beachten. Unsere Merkblätter und Druck-
schriften sollen nach bestem Wissen beraten, der Inhalt ist jedoch ohne Rechts-
verbindlichkeit. Im Übrigen gelten unsere allgemeinen Geschäftsbedingungen.
Important notice: Always keep the fitting and operating instructions close at
hand to avoid any mistakes and before carrying out any work on the device you
should read the fitting and operating instructions carefully and follow them.
While our data sheets and brochures should provide advice to the best of our
knowledge, the content thereof is not legally binding. In addition to this, our
general terms and conditions of trade apply.
Änderungen vorbehalten!
Subject to alterations!

2
EN
IT
HU
CZ
PL
RU
FR
Inhaltsverzeichnis Seite 3
Table of contents Page 7
Table des matières Page 11
Indice Pagina 15
Tartalom Oldal 19
Obsah Stránka 23
Spis treści Strona 27
Содержание стр. 31
DE
Vielen Dank für das Vertrauen, das
Sie uns durch den Kauf eines BWT
Gerätes entgegengebracht haben.
Thank you very much for the con-
fidence that you have shown in us
by purchasing a BWT appliance.
Nous vous remercions de votre confiance
pour l’achat d’un appareil BWT.
Vi ringraziamo per la fiducia
accordataci acquistando un’
apparecchiatura BWT.
Köszönjük, hogy megtisztelt bennünket
bizalmával és BWT vízkezelő berendezést
választott.
Děkujeme vám za důvěru, kterou jste
nám projevil zakoupením přístroje BWT.
Dziękujemy za okazane zaufanie
i zakup urządzenia firmy BWT.
Благодарим за доверие, которые
вы оказали, купив изделие БВТ.

3
DE
1. Lieferumfang ...........................................................................................................................4
2. Verwendungszweck...............................................................................................................4
2.1 Filtration................................................................................................................................................4
2.2 Druckminderer..................................................................................................................................... 4
3. Funktion...................................................................................................................................4
3.1 Filtration ................................................................................................................................................4
3.2 Druckminderer.....................................................................................................................................4
4. Einbauvorbedingungen.........................................................................................................4
5. Einbau ......................................................................................................................................5
6. Inbetriebnahme......................................................................................................................5
7. Bedienung................................................................................................................................5
8. Gewährleistung ......................................................................................................................5
9. Betreiberpflichten..................................................................................................................6
10. Technische Daten .................................................................................................................6
Inhaltsverzeichnis

4
DE
1. Lieferumfang
Protector mini HWS bestehend aus:
1. Kopfteil aus Messing mit Druckminderer
2. Anschlussverschraubungen und Dichtungen,
ausgenommen Art.-Nr. 810599
3. Unterteil aus Kunststoff, ausgenommen
Art.-Nr. 810560 (Unterteil aus Messing)
4. Filterelement aus Edelstahl
5. Ausspülventil
Druckminderer bestehend aus:
6. Feststellschraube
7. Drehknopf
8. Anzeige für Hinterdruckeinstellwert
9. Federhaube
10. Gleitring
11. Druckminderer-Einsatz
12. ¼" Stopfen zum Anschluss eines optionalen
Manometers
2. Verwendungszweck
2.1 Filtration
Der Protector mini HWS ist zur Filtration von Trink-
und Brauchwasser bestimmt. Er schützt die Was-
serleitungen und die daran angeschlossenen was-
serführenden Systemteile vor Funktionsstörungen
und Korrosionsschäden durch Fremdpartikel wie
Rostteilchen, Späne, Sand, Hanf etc. Der Filter ist
nicht bei chemikalienbehandeltem Kreislaufwasser,
Prozesswasser und Kühlwasser für Durchlaufkühlun-
gen einsetzbar. Bei Wässern mit groben Schmutz-
partikeln ist ein Grobschmutzabscheider vorzu-
schalten. Für Öle, Fette, Lösungsmittel, Seifen und
sonstige schmierende Medien sind die Filter nicht
geeignet. Ebenso nicht zur Abscheidung wasser-
löslicher Stoffe.
2.2 Druckminderer
Der integrierte, dem Filter nachgeschaltete Druck-
minderer dient zur Druckreduzierung und Einre-
gulierung eines gewünschten Hinterdruckes, vor-
wiegend in der Hauswasserversorgungsanlage.
Er hält den einregulierten Hinterdruck annähernd
konstant, auch wenn der Vordruck zwischen z.B. 16
bar und dem eingestellten Hinterdruck, z.B. 3 bar,
schwankt. Ein gleichmäßiger und nicht zu hoher
Druck schont Armaturen und Geräte in der gesam-
ten Hauswasserinstallation, hilft bis zu 50 % Wasser
zu sparen und minimiert die Geräuschentwicklung.
Wir empfehlen den Einbau eines Druckminderers
ab 4 bar Vordruck.
3. Funktion
3.1 Filtration
Das Rohwasser strömt durch den Rohwasserein-
gang in den Filter und dort von aussen nach innen
durch das Filterelement zum Reinwasserausgang.
Dabei werden die Fremdpartikel größer der Fil-
terfeinheit an der Außenseite des Filtergewebes
zurückgehalten. Sauberes Wasser gelangt in das
Rohrleitungssystem. Wenn infolge der zunehmen-
den Verschmutzung des Filtergewebes der Was-
serdruck spürbar nachlässt, SPÄTESTENS JEDOCH
NACH 6 MONATEN, ist das Filterelement zu wech-
seln!
3.2 Druckminderer
Der Druckminderer arbeitet nach dem Prinzip des
entlasteten Einsitzventiles. Die Steuerung erfolgt
vom Hinterdruck ausgehend über eine großdimen-
sionierte Membrane und eine Druckfeder, deren
Spannung – und damit der Hinterdruck – mit dem
Drehknopf (7) verändert werden kann. Die Anzeige
(8) zeigt den jeweiligen Hinterdruckeinstellwert an.
4. Einbauvorbedingungen
Achtung: Die Einrichtung der Anlage muss ent-
sprechend der Einbau- und Bedienungsanleitung
lt. der AVB Wasser V, § 12.2. durch das Wasser-
versorgungsunternehmen oder eine in ein Instal-
lateurverzeichnis eines Wasserversorgungsun-
ternehmens eingetragene Installationsfirma
erfolgen.
6
7
8
9
10
11
3
2
5
1
Filter HWS C/R
Unterteil
Messing
H/R
Unterteil
Kunststoff
C/R
Zubehör:
Ersatzfilterelement
(Art.-Nr. 072843)
4
Manometer
(Art.-Nr. 333800)
12

5
DE
Örtliche Installationsvorschriften, allgemeine Richt-
linien und technische Daten beachten. Filter in Kalt-
wasserleitungen vor den zu schützenden Objekten
einbauen. Dabei grundsätzlich Absperrventile vor-
sehen.
Achtung: Der Einbauort muss frostsicher sein und
störende Einflüsse vermeiden (z.B. Lösungsmittel-
dämpfe, Heizöl, Waschlaugen, Chemikalien aller
Art, UV-Strahlung und Wärmequellen – siehe tech-
nische Daten). Die Filter sollen gemäß ihrer Nenn-
weite in gleich dimensionierte Rohrleitungen ein-
gebaut werden. Der Einbau ist in waagerecht und
senkrecht verlaufende Rohrleitungen vorgesehen.
Achtung: Kunststoffteile öl- und fettfrei halten. Ex-
treme Druckschläge (Schließ-Schläge durch nach-
geschaltetes Magnetventil o.ä.) vermeiden.
5. Einbau

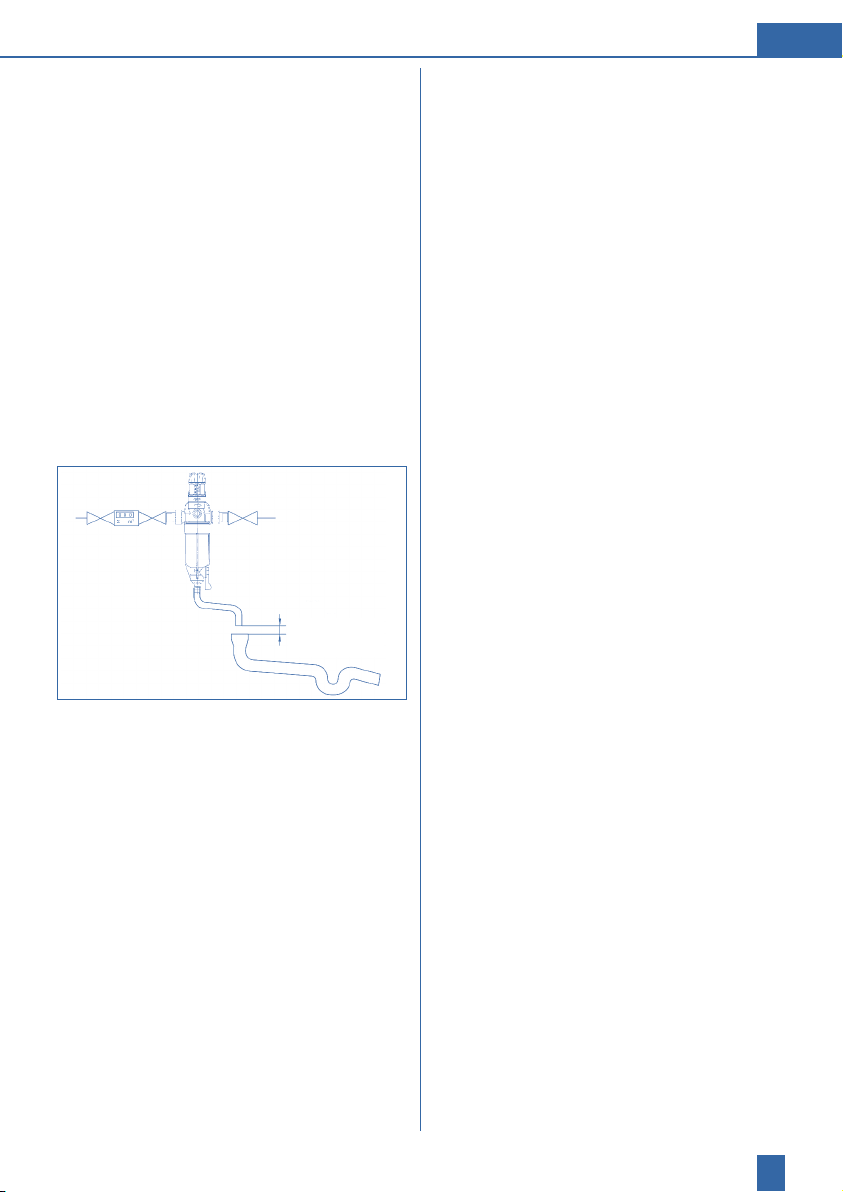

Siehe Einbauschema. Absperrventile vor und nach
dem Filter in die Trinkwasserleitung einbauen
(Fließrichtungspfeil auf dem Kopfteil beachten).
Spülwasseranschluss mit Schlauch zum Kanal füh-
ren bzw. Auffanggefäß (ca. 10 Liter) bereitstellen.
Bitte beachten: Der Spülwasserschlauch muss mit
mindestens 20 mm Abstand zum höchstmöglichen
Abwasserspiegel befestigt werden (freier Auslauf).
Nach DIN EN 1988–200.
6. Inbetriebnahme
Filter auf ordnungsgemäße Installation prüfen.
Die Absperrventile dürfen noch nicht geöffnet sein.
Filterunterteil und Ausspülventil auf richtigen Sitz
prüfen. Dabei darf kein Werkzeug verwendet wer-
den. Maximales Drehmoment 8–10 Nm bei Eindre-
hung von Kunststoffteilen in Messingteile. Ausspül-
ventil schließen. Absperrhähne vor und nach der
Anlage öffnen. Rohrleitung über den nächstgele-
genen Wasserhahn nach der Anlage entlüften und
das erste ablaufende Wasser ableiten. Filter auf
Dichtheit prüfen. Der Druckminderer ist werkseitig
auf 4 bar Hinterdruck eingestellt. Zum Ändern des
Hinterdrucks die Feststellschraube (6) lösen und
den Drehknopf (7) verdrehen. Der Hinterdruck lässt
sich durch Drehen am Einstellknopf verändern (Re-
gelbereich 2 – 6 bar).
Drehen im Uhrzeigersinn = höherer Hinterdruck.
Drehen gegen den Uhrzeigersinn = geringerer Hin-
terdruck. Die Anzeige für den Hinterdruckeinstell-
wert (8) ist ein Richtwert. Während der Einstellung
muss ein Auslaufventil nach dem Druckminderer
mehrfach kurz geöffnet und wieder geschlossen
werden. Bei Wasserentnahme sinkt der Hinterdruck
vorübergehend ab. Der Hinterdruck darf nicht mehr
als 80 % des Ansprechdruckes des Warmwasser-Si-
cherheitsventiles betragen (DIN 1988–200).
7. Bedienung
Filter in regelmäßigen Abständen, alle 2 Monate
inspizieren (gem. DIN 1988–200) und ausspülen.
Wenn infolge zunehmender Verschmutzung des
Filtergewebes der Wasserdruck spürbar nachlässt,
spätestens jedoch alle 6 Monate (gem. DIN 1988-
200) muss das Filterelement gewechselt werden.
Absperrventile vor und nach dem Filter schließen
und Auffanggefäß unter den Filter stellen. Ausspül-
ventil zur Druckentlastung öffnen undWasser ablau-
fen lassen. Filterunterteil abschrauben. Werkzeug
verwenden Schlüsselweite 21 (H/R Filter) bzw. per
Hand abschrauben. Filterunterteil reinigen.
Filterelement wechseln:
Wasser ist ein Lebensmittel. Beim Filterwechsel
hygienische Sorgfalt wahren! Keine Lösungs- oder
Waschmittel sowie keine sauren Reiniger benut-
zen!
Filterelement herausnehmen, gegen ein neues Fil-
terelement tauschen. Filterelement in das Kopfteil
stecken und wieder mit dem Filterunterteil ver-
schrauben. Ausspülventil (5) schließen. Absperrhäh-
ne vor und nach der Anlage öffnen, die Rohrleitung
über den nächstgelegenen Wasserhahn nach der
Anlage entlüften und das erste ablaufende Wasser
ableiten. Filter auf Dichtheit prüfen (Sichtprüfung).
8. Gewährleistung
Im Störfall während der Gewährleistungs-
zeit wenden Sie sich bitte unter Nennung
des Gerätetyps (siehe technische Daten bzw.
Typenschild des Gerätes) an Ihren Vertragspartner,
die Installationsfirma.
> 20 mm

6
DE
9. Betreiberpflichten
Sie haben ein langlebiges und servicefreundliches
Produkt gekauft. Jedoch benötigt jede technische
Anlage regelmässige Servicearbeiten, um die ein-
wandfreie Funktion zu erhalten. Voraussetzung für
Funktion und Gewährleistung ist die Sichtkontrol-
le und der Wechsel des Filterelements durch den
Betreiber. Nach DIN 1988–200 muss der Filter alle
2 Monate durch Sichtkontrolle auf Dichtheit und
Verschmutzung kontrolliert werden und das Filter-
element regelmäßig, je nach Betriebsbedingungen,
spätestens jedoch alle 6 Monate gewechselt wer-
den. Eine weitere Voraussetzung für Funktion und
Gewährleistung ist der Austausch der Verschleißtei-
le in den vorgeschriebenen Wartungsintervallen.
Austausch der Verschleißteile (nur Original-Ersatz-
teile):
Dichtelemente alle 3 Jahre
Manometer alle 6 Jahre
Druckminderereinsatz (11) alle 6 Jahre
Nach DIN EN 806–5 muss der Austausch der Ver-
schleißteile durch Fachpersonal erfolgen (Instal-
lateur oder Werkskundendienst). Wir empfehlen
einen Wartungsvertrag mit Ihrem Installateur oder
dem Werkskundendienst abzuschließen. Die Bedie-
nung und der Gebrauch hat durch unterwiesene
Personen zu erfolgen.
Qualifiziertes Personal: Nur Fachpersonal darf das
Produkt installieren, in Betrieb nehmen und Instand
halten. Die Bedienung und der Gebrauch hat durch
unterwiesene Personen zu erfolgen.
Unterwiesene Person: Wurde in einer Unterwei-
sung und durch die Informationen aus dieser An-
leitung über die ihr übertragenen Aufgaben und
mögliche Gefahren bei unsachgemäßem Verhalten
unterrichtet.
Fachpersonal: Ist aufgrund seiner fachlichen Aus-
bildung, Kenntnisse und Erfahrung sowie Kenntnis
der einschlägigen Bestimmungen in der Lage, das
Produkt zu installieren, in Betrieb zu nehmen und
Instand zu halten.
Protector mini HWS Typ HWS C/R ½“ HWS C/R ¾“ HWS C/R 1“ HWS H/R ½“ HWS H/R ¾“
Anschlussnennweite DN 15 20 25 15 20
Durchflussleistung** m/h 1,6 2,8 3,7 1,6 2,8
Ausgangsdruck nach Druckminderer bar 2 – 6
Filterfeinheit m 90–110*
Nenndruck (PN) bar 16 10
Betriebsdruck, min./max. bar 1,5 während der Spülung / PN 16
Wassertemperatur, min./max. °C 5 / 30 5 / 70
Umgebungstemperatur, min./max. °C 5 / 40
Anschlussgewinde A G ½" G ¾" G 1" G ½" G ¾"
Anschlussgewinde B G ¾" G 1" G 5/4"G ¾" G 1"
Einbaulänge C mm 80 90 100 80 90
Höhe D mm 170 170 170 170 170
Einbaulänge E mm 130 154 180 130 154
Höhe F mm 262 330 330 262 330
Art.-Nr. 810548 810549 810550 810560 810563
EAN-Code 9022000105487 9022000105494 9022000105500 9022000105609 9022000105630
10. Technische Daten
*810599 HWS C/R ½" 30
m Filterelement, ohne An-
schlussverschraubung (EAN
9022000105999)
**nach DIN EN 1567

7
EN
1. Scopy of Supply ......................................................................................................................8
2. Use............................................................................................................................................8
2.1 Filtration................................................................................................................................................8
2.2 Pressure reducer .................................................................................................................................8
3. Function...................................................................................................................................8
3.1 Filtration ................................................................................................................................................8
3.2 Pressure reducer .................................................................................................................................8
4. Installation conditions...........................................................................................................8
5. Installation...............................................................................................................................9
6. Startup.....................................................................................................................................9
7. Operation.................................................................................................................................9
8. Warranty..................................................................................................................................9
9. Operator responsibility .......................................................................................................10
10. Technical data .....................................................................................................................10
Table of contents

8
EN
1. Scopy of Supply
Protector mini HWS consists of:
1. top section in brass incl. pressure reducer
2. connection screw joints and seals, except
Art.-Nr. 810599
3. bottom part in plastics, except Art.-Nr. 810560
(bottom part in brass)
4. filterelement in stainless steel
5. rinsevalve
Pressure reducer consisting of:
6. locking screw
7. rotary knob
8. display for back pressure setting value
9. spring cap
10. slide ring
11. pressure reducer element
12. ¼" plug for connecting of an optional
Manometer.
2. Use
2.1 Filtration
The Protector mini HWS is intended for the filtra-
tion of drinking and service water. It protects the
water pipes and the connected water-bearing
system components from functional defects and
corrosion damage by foreign particles such as
rust particles, shavings, sand, hemp etc. The filter
cannot be used with chemically treated circulation
water, process water and cooling water for flow
cooling. A coarse dirt separator must be installed
upstream for waters with coarse dirt particles.
The filters are not suitable for oils, fats, solvents,
soaps and other lubricating media. Neither are
they suitable for the separation of water-soluble
substances.
2.2 Pressure reducer
The integrated pressure reducer installed
downstream from the filter serves to reduce pres-
sure and regulate a desired back pressure, pre-
dominantly in the domestic water supply plant.
It keeps the regulated back pressure almost con-
stant, even when the prepressure fluctuates bet-
ween, for example, 16 bar and the set back pres-
sure, e.g. 3 bar. A uniform, not too high pressure
preserves fittings and devices in the entire dome-
stic water installation, helps to save up to 50 % of
water and minimises noise evolution. We recom-
mend the installation of a pressure reducer from 4
bar pre-pressure.
3. Function
3.1 Filtration
The raw water flows through the raw water inlet
into the filter and then from the outside to the in-
side through the filter element to the pure water
outlet. The foreign particles larger than the filter
rating are retained on the outside of the filter fa-
bric. Clean water enters into the pipeline system.
If as a result of the increasing contamination of
the filter fabric the water pressure decreases per-
ceptibly, the filter element must be replaced. BUT
AFTER 6 MONTHS AT THE LATEST!
3.2 Pressure reducer
The pressure reducer works according to the prin-
ciple of the relieved single-seat valve. It is cont-
rolled starting from the back pressure via a large-
dimensioned membrane and a pressure spring, the
tension and thus the back pressure ofwhich can be
changed with the rotary knob (7). The display (8)
shows the respective back pressure setting value.
4. Installation conditions
Caution: The plant must be set up according to
the installation and operating instructions of the
AVB Water V, Sec. 12.2. by the water supply com-
pany or an installation company entered into the
installer directory of a water supply company.
6
7
8
9
10
11
3
2
5
1
filter HWS C/R
bottom
part in
brass
H/R
bottom
part in
plastics
C/R
Spare parts:
Replacement filter ele-
ment (Art.-Nr. 072843)
4
Manometer
(Art.-Nr. 333800)
12

9
EN
Observe all applicable installation regulations, ge-
neral guidelines and technical specifications. Install
the filter in the cold water pipes upstream of the ob-
jects to be protected. Always provide stop valves.
Caution: The installation site must be protected
against frost and must guarantee the protection of
the filter from solvent vapors, fuel oil, lees, chemi-
cals of all types, UV irradiation, and heat sources
see tecnical data. The filters should be according
to the nominal connection width in the same di-
mension fitted in the pipework. Install the filter in
the direction of flow in the vertical or horizontal
cold water pipe.
Caution: Keep plastic parts free of oil, grease,
solvents and acid or alkaline cleaning agents.
Avoid extreme pressure blows (closure-beat by
downstream magnet valve e.g.).
5. Installation
See installation drawing.
Install the filter and the stop valves before and after
the filter in flow direction in the water pipe (see
flow direction arrows an top section).
Route the flushing water connection with hose to
the sewage channel or provide a collection basin
(capacity approx. 10 l). Please note: According to
DIN EN 1988–200, the flushing water hose must be
installed at a miniumum distance of 20 mm to the
highest possible waste water level (free discharge).
6. Startup
Check the filter for correct and proper installation.
The shut-off valves must not be opened yet. Check
the filter bottom part and rinsevalve to ensure cor-
rect fit. Close the rinsevalve. It should not used any
tool. Maximum torque 8 – 10 Nm at recess of plastic
parts in brass parts. Slowly open the shut-off valves
before and after the domestic waterstation and dea-
erate the piping at the next tapping point after the
domestic water-station. Check the filter for leaks
.
The pressure reducer is set to a back pressure of
4 bar at the factory. To change the back pressure,
loosen the locking screw (6) and turn the rotary
knob (7). The back pressure can be changed by tur-
ning the setting knob (7) (control range 2 – 6 bar).
Clockwise rotation = higher back pressure.
Anti-clockwise = lower back pressure.
During setting, an outlet valve downstream from the
pressure reducer must be briefly opened and closed
again a number of times. When water is removed,
the back pressure is temporarily reduced. The back
pressure must not exceed 80 % of the response pres-
sure of the hot water safety valve (DIN 1988–200).
7. Operation
The filter must be checked at regular intervals, i.e.
every two months (according to DIN 1988–200)
and also must be rinsed. If there is a noticeable
drop of the pressure, caused by increasing pollu-
tion of the filter cloth, the filterelement must be
replaced. The filterelement must be replaced after
6 months at the latest (according to DIN 1988-
200). Close the stop valves before and after the fil-
ter and provide a collecting basin under the filter.
Open rinsevalve for pressure relief and empty the
filter. Open the filter bottom part with tool (wrench
width 21) or by hand. Clean the filter bottom part.
Exchanging the filter element:
Water is a consumable liquid. When exchanging the
filter, proper hygiene must be ensured. The plastic
parts may only be cleaned with a soft, damp cloth.
Do not use any solvents or detergents nor acid
cleaners. Remove the filterelement and exchanged
against a new filterelement. Place the filterelement
in the top section and screw it with the bottom part.
Close the rinsevalve. Slowly open the stop valves,
first those before, then those after the filter. Check
the filter for proper sealing and then deaerate the
pipe at the bleeding point closest tot he filter (af-
ter the filter).
8. Warranty
In the event of a failure during the warranty peri-
od, please contact your contractual partner, the
plumbing company, stating the appliance type
(see specifications and/or rating plate of the ap-
pliance).
> 20 mm

10
EN
9. Operator responsibility
You bought a high quality product with a long life
time. To assure the function every technical equip-
ment needs to be serviced.
Regular back washing and checks oft he filter, as
well as leak tightness checks has to be done by
the operater. According to DIN 1988–200 the filter
has to be regularly visual inspected, not later than
2 months. The filter has to be checked of leak
tightness and contamination. The filterelement
has to be periodically, depending on operating
conditions, but at least every 6 months changed.
Maintenance periods (change of parts):
sealing every 3 years
Manometer every 6 years
Pressure reducer element (11) every 6 years
According to DIN EN 806–5, maintenance must be
carried out by expert technical staffs who also re-
place the parts subject to wear and tear. We re-
commend closing a maintenance contract. This is
carried out by the installer or manufacturer.
Qualified staff: The product may only be installed,
commissioned and serviced by skilled personnel.
Only trained persons are allowed to operate and
use it.
Trained person: Has received instruction and stu-
died the information in this document concerning
the tasks entrusted to him/her, and the possible
risks in the event of inappropriate behaviour.
Skilled personnel: Based on the professional trai-
ning received, knowledge and experience, and
knowledge of the relevant definitions, is qualified
to install the product, to commission and to ser-
vice it.
10. Technical data
*810599 HWS C/R ½"
30 m Filterelement,
without screw connection
(EAN 9022000105999)
**according to DIN EN 1567
Protector mini HWS Typ HWS C/R ½“ HWS C/R ¾“ HWS C/R 1“ HWS H/R ½“ HWS H/R ¾“
Nominal connection width DN 15 20 25 15 20
Flow rate** m/h 1,6 2,8 3,7 1,6 2,8
Output pressure after pressure
reducing valve bar 2 – 6
Admission width m 90–110*
Nominal pressure (PN) bar 16 10
Operating pressure, min./max. bar 1,5 during the flushing / PN 16
Water temperature, min./max. °C 5 / 30 5 / 70
Ambient temperature, min./max. °C 5 / 40
Connection thread A G ½" G ¾" G 1" G ½" G ¾"
Connection thread B G ¾" G 1" G 5/4"G ¾" G 1"
Total length C mm 80 90 100 80 90
Height D mm 170 170 170 170 170
Total length E mm 130 154 180 130 154
Height F mm 262 330 330 262 330
Art.-Nr. 810548 810549 810550 810560 810563
EAN-Code
9022000105487 9022000105494 9022000105500 9022000105609 9022000105630

11
FR
1. Description du filtre ............................................................................................................. 12
2. Utilisation .............................................................................................................................. 12
2.1 Filtration...............................................................................................................................................12
2.2 Réducteur de pression ......................................................................................................................12
3. Fonctionnement ................................................................................................................... 12
3.1 Filtration ...............................................................................................................................................12
3.2 Réducteur de pression ......................................................................................................................12
4. Conditions de montage ...................................................................................................... 12
5. Installation............................................................................................................................. 13
6. Mise en service ..................................................................................................................... 13
7. Utilisation............................................................................................................................... 13
8. Garantie................................................................................................................................. 13
9. Obligations de l'utilisateur ................................................................................................. 13
10. Données techniques........................................................................................................... 14
Table des matières

FR
12
1. Etendue de la livraison
Protector mini HWS comprenant:
1. tête de filtre en laiton avec réducteur de
pression
2. raccords avec joints, pas au Article-No. 810599
3. partie inférieure en plastifié, pas au Article-No.
810560 (Partie inférieure en laiton)
4. elément filtrant en inox
5. vanne de rinçage
Le réducteur de pression est composé de:
6. vis de blocage
7. bouton de réglage
8. pointeau
9. corps
10. palier
11. siège
12. bouchon ¼" pour bracher un manomètre de
pression en option
2. Utilisation
2.1 Filtration
Ce filtre est destiné à la filtration d'eau potable et
d'utilité. Ils protègent les tuyauteries et les équipe-
ments qui y sont raccordés contre les pannes et la
corrosion provoquées par les particules étrangères
telles que particules de rouille, copeaux, sable, fib-
res etc. Les filtres ne peuvent pas être utilisés dans
les circuits d’eau traitée par des produits chimiques.
En cas d’utilisation pour la filtration d’eau de process
et d’eau de refroidissement pour systèmes en con-
tinu, le conseil d’un spécialiste est nécessaire. Pour
les eaux contenant des particules grossières, un dé-
grilleur doit être monté en amont. Les filtres ne con-
viennent pas aux huiles, graisses, solvants, savons
et autres substances lubrifiantes. Ils ne conviennent
pas non plus à la séparation de substances dissoutes
dans l’eau.
2.2 Réducteur de pression
Le réducteur de réduction de pression intégré,
monté en aval du filtre, sert à réduire la pression
par détente, essentiellement dans les installations
domestiques. Il maintient en aval une pression con-
stante même en cas de pression d'entrée de 16 bar.
Par exemple une pression de 3 bar après détente.
Une pression constante et modérée protège la robi-
netterie et les appareils raccordés au réseau d'eau.
Nous recommandons l'installation d'un réducteur
de pression à partir de 4 bar en amont.
3. Fonctionnement
3.1 Filtration
L‘eau brute passe par l‘entrée d‘eau brute du filt-
re et traverse l‘élément filtrant de l‘extérieur vers
l‘intérieur jusqu‘à la sortie d‘utilisation. Les particules
> 30/100 m sont alors retenues à la surface extéri-
eure du tissu filtrant. L’eau entrant dans le réseau de
canalisation est propre. En cas d’encrassement pro-
gressif du tissu filtrant entraînant une baisse sensib-
le de la pression d’eau, ou au plus tard tous des six
mois, l’élément filtrant est à remplacer ou à nettoyer.
3.2 Réducteur de pression
Le réducteur de pression fonctionne selon le prin-
cipe de la vanne déchargée. Le principe est assuré
par une membrane et un ressort dont la tension –
donc la pression en aval – peut être modifiée par
le bouton (7). L'indicateur (8) indique la valeur de la
pression aval obtenue.
4. Conditions préalables de montages
Attention: le filtre doit être installé par un instal-
lateur agréé, selon les instructions de montage et
d'utilisation en vigueur.
Respecter les prescriptions d‘installation locales, les
directives générales et les données techniques de
l‘appareil. Monter le filtre dans les conduites d’eau
froide en amont des dispositifs à protéger. Prévoir
systématiquement des vannes d’arrêt.
Attention: Le local dans lequel doit être instal-
lé le filtre est impérativement à l‘abri du gel et
d’influences perturbantes (des rayonnements ul-
traviolets, des vapeurs de solvant, des produits de
combustion et chimiques, lessives etc.).
3
2
5
1
Filtre HWS C/R
Partie
inférieure
en laiton
H/R
Partie in-
férieure en
plastifiè
C/R
Accessoire:
Elément filtrant de rechange
(Art.-Nr. 072843)
4
Manomètre
(Art.-Nr. 333800)
12
6
7
8
9
10
11

13
FR
Attention: tenir les pièces en matière plastique à
l'écart des huiles et graisses, solvants, détergents
acides et alcalins.
5. Montage
Voir schéma de montage
Monter les vannes d’arrêt dans la tuyauterie d’eau
potable, en amont et en aval du filtre (respecter le
sens de circulation de l‘eau (voir la flèche sur la tête
du filtre). Récipient collecteur (10 litres) fournissent.
Remarque: L'eau de rinçage doit etre fixé avec une
distance minimale 20 mm à partir du niveau le plus
élevé possible des eaux usées (de décharge gratui-
te). Selon la norme DIN EN 1988–200.
6. Mise en service
Vérifier que le filtre est monté correctement.
Les vannes d’arrêt ne doivent pas encore être ou-
vertes. Vérifier la bonne installation de la partie in-
férieure et de la vanne de rinçage. Fermer la van-
ne de rinçage. Ne pas utiliser d’outil à cet effet. Le
couple maximal 8 – 10 Nm à la récréation de piĕces
de plastique dans les piĕces en laiton. Ouvrir les
vannes d’arrêt en amont et en aval du filtre. Pur-
ger l‘installation par le premier robinet en aval de
l’installation et faire couler la première eau. Vérifier
l’étanchéité du filtre.
Le réducteur de pression est livré avec une pression
aval de 4 bar. Pour la changer, desserrer la vis de
blocage (6) et tourner le bouton (7).
Pour changer la pression aval, tourner le bouton (ré-
glage de 2 à 6 bar).
Dans le sens horaire =
augmentation de la pression aval
Dans le sens antihoraire =
réduction de la pression aval
Au cours du réglage, un point de soutirage après le
réducteur de pression doit être plusieurs fois briè-
vement ouvert puis fermé. Pendant la prise d'eau, la
pression aval baisse temporairement.
7. Utilisation
Vérifier et rincer le filtre régulièrement, tous les
deux mois (cf. DIN 1988–200).
En cas d’encrassement progressif du tissu filtrant
entraînant une baisse sensible de la pression d’eau,
ou au plus tard tous des six mois (cf. DIN 1988–200),
l’élément filtrant est à remplacer.
Fermer les vannes d’arrêt en amont et en aval du filt-
re et mettre un récipient en dessous. Ouvrir la van-
ne de rinçage pour décharger et faire couler l’eau.
Dévisser la partie inférieure du filtre. Utiliser une clé
(ouverture 21) H/R Filtre ou bien par main desserrer
lars. Nettoyer la partie inférieure du filtre.
Remplacer l’élément filtrant: L’eau est une denrée.
Respecter les prescriptions hygiéniques lors du
remplacement du filtre. Ne pas utiliser de solvants,
produits de lavage, nettoyants acides ou basiques.
Retirer l’élément filtrant et nettoyer ou remplacer
par un nouvel élément. Placer l’élément filtrant dans
la tête de filtre et revisser sur la partie inférieure
du filtre. Fermer la vanne de rinçage (5). Ouvrir les
vannes d’arrêt en amont et en aval du filtre, purger
la canalisation par le premier robinet en aval de
l’installation et faire couler la première eau. Vérifier
l’étanchéité du filtre (vérification visuelle).
8. Garantie
En cas de panne pendant la période de garantie,
nous vous prions de contacter notre Service Après-
Vente (en indiquant le type d’appareil voir carac-
téristiques techniques ou plaque signalétique de
l’appareil).
9. Obligations de l’utilisateur
Vous venez d’acquérir un produit d’une longue du-
rée de vie et facile d’entretien. Toutefois, toute in-
stallation technique nécessite un entretien régulier
pour assurer un fonctionnement correct.
Le contrôle visuel et le remplacement du filtre par
l’utilisateur conditionnent le bon fonctionnement
et le maintien de la garantie.
> 20 mm

FR
14
Cf. DIN 1988–200, le contrôle visuel de l‘étanchéité
et de l‘encrassement du filtre est à faire tous les
deux mois. L’élement filtrant est à remplacer régu-
lièrement, selon les conditions d’utilisation, mais
au plus tard tous les six mois.
Le remplacement des pièces d’usure à intervalles
d’entretien prescrits est une autre condition du
fonctionnement et de la garantie.
Echange des pièces d’usure:
Eléments d’étanchéité tous les trois ans.
Cf. DIN EN 806–5 le remplacement des pièces
d’usure doit être effectué par du personnel spé-
cialisé (installateur ou SAV). Nous recommandons
un contrat d’entretien avec votre installateur ou
notre SAV.
Personnel qualifié: Uniquement du personnel tech-
nique est autorisé à installer et à mettre en service
le produit et à effectuer les travaux de maintenance.
Uniquement les personnes instruites sont en droit
de manier et d‘utiliser l‘appareil.
Personne instruite: Celle-ci a été instruite orale-
ment et par le biais des présentes instructions des
tâches qui lui reviennent et des éventuels risques
susceptibles de survenir en cas de comportement
inadéquat.
Personnel technique: Celui-ci est en mesure
d‘installer et de mettre en service le produit ainsi
que d‘effectuer les travaux de maintenance en rai-
son de sa formation et de ses connaissances spé-
cialisées ainsi que de la connaissance qu‘il a des
dispositions correspondantes.
10. Données techniques
*810599 HWS C/R ½" 30
m Èlement filtrant,
sans raccords
(EAN 9022000105999)
**selon DIN EN 1567
Protector mini HWS Typ HWS C/R ½“ HWS C/R ¾“ HWS C/R 1“ HWS H/R ½“ HWS H/R ¾“
Diamètre nominal de raccordement DN 15 20 25 15 20
Débit à p = 0,5 bar m/h 1,6 2,8 3,7 1,6 2,8
Pression en aval du réducteur de
pression bar 2 – 6
Seuil de filtration m 90–110*
Pression nominale (PN) bar 16 10
Pression de service, min./max. bar 1,5 pendant le rinçage / PN 16
Température de l’eau, min./max. °C 5 / 30 5 / 70
Température ambiante min./max. °C 5 / 40
Longueur A G ½" G ¾" G 1" G ½" G ¾"
Longueur B G ¾" G 1" G 5/4"G ¾" G 1"
Longueur de montage C mm 80 90 100 80 90
Hauteur D mm 170 170 170 170 170
Longueur de montage E mm 130 154 180 130 154
Hauteur F mm 262 330 330 262 330
Article-No. 810548 810549 810550 810560 810563
EAN-Code
9022000105487 9022000105494 9022000105500 9022000105609 9022000105630

15
IT
1. La fornitura comprende....................................................................................................... 16
2. Utilizzo ................................................................................................................................... 16
2.1 Filtrazione.............................................................................................................................................16
2.2 Riduttore di pressione.......................................................................................................................16
3. Funzionamento ..................................................................................................................... 16
3.1 Filtrazione.............................................................................................................................................16
3.2 Riduttore di pressione .......................................................................................................................16
4. Premesse all’installazione................................................................................................... 16
5. Installazione .......................................................................................................................... 17
6. Messa in funzione ................................................................................................................. 17
7. Utilizzo.................................................................................................................................... 17
8. Garanzia................................................................................................................................. 17
9. Obblighi durante l’utilizzo................................................................................................... 18
10. Data tecnici ......................................................................................................................... 18
Contenuto

16
IT
1. La fornitura comprende
Protector mini HWS composto da:
1. testata in ottone con riduttore di pressione
2. raccordi di collegamento con guarnizioni, non
al Nr. 810599
3. coppa in sintetica, non al Nr. 810560 (coppa
in ottone)
4. elemento filtrante in acciaio inox
5. rubinetto di scarico e spurgo
Riduttore di pressione:
6. vite di arresto
7. manopola
8. indicazione del valore di pressione di uscita
impostato
9. cappello dell amolla
10. anello di scorrimento
11. inserto riduttore di pressione
12. ¼" spina per il collegamento di un manometro
opzionale
2. Utilizzo
2.1 Filtrazione
Il Protector mini HWS è destinato alla filtrazione
dell'acqua potabile e sanitaria. Protegge le linee
dell'acqua e i componenti di sistema collegati da an-
omalie funzionali e dalla corrosione causate dalla pre-
senza di particelle estranee (ruggine, sporcizia, sabbia,
fibre, ecc.). Il filtro non deve essere utilizzato con ac-
qua di circuiti che trattano sostanze chimiche, acqua
di processo e acqua di raffreddamento per impianti
a raffreddamento in continuo. Per acque contenenti
particelle di sporco di grandi dimensioni, è necessario
anteporre un separatore. I filtri non sono adatti per oli,
grassi, solventi, saponi e altri elementi con proprietà
lubrificanti e nemmeno per la separazione di sostante
idrosolubili.
2.2 Riduttore di pressione
Il riduttore di pressione integrato, inserito a valle del
filtro serve per la regolazione e la riduzione della pres-
sione di uscita, prevalentemente negli impianti di rifor-
nimento idrico ad uso domestico. Mantiene pressoché
costante la pressione in uscita; infatti anche se la pres-
sione in ingresso risulta essere prossima al valore di 16
bar, il riduttore provvede a mantenere la pressione in
uscita entro i valori impostati, ad. es. 3 bar. Una pressio-
ne costante e non eccessiva garantisce l'efficienza della
rubinetteria e delle apparecchiature di tutto l'impianto
idrico domestico, consente di risparmiare fino al 50%
di acqua e riduce al minimo il livello di rumorosità.
L'installazione di un riduttore di pressione è consigliata
a partire da una pressione di ingresso di 4 bar.
3. Funzionamento
3.1 Filtrazione
L'acqua da filtrare fluisce dall'apposito ingresso nel fil-
tro, da qui attraversa l'elemento filtrante (dall'esterno
verso l'interno) e va verso l'uscita dell'acqua filtrata.
Durante questo tragitto i corpi estranei con dimensioni
superiori a quelle dell'unità filtrante vengono trattenute
sul lato esterno del tessuto del filtro. L'acqua pulita arri-
va al sistema di tubazioni. Se in seguito all'accumulo di
sporcizia sul tessuto del filtro, la pressione dell'acqua
diminuisce troppo, l'elemento filtrante deve essere
sostituito, AL MASSIMO OGNI SEI MESI!
3.2 Riduttore di pressione
Il riduttore di pressione lavora in base al principio della
compensazione della valvola a sede unica. Il mecca-
nismo agisce partendo dalla pressione di uscita att-
raverso una grande membrana ed una molla di com-
pressione, di cui può essere modificata la tensione e
dunque la pressione di uscita grazie alla manopola (7).
L'indicatore (8) indica il valore impostato per la pressi-
one in uscita. La valvola di non ritorno si apre al prelie-
vo di acqua solo nella direzione del flusso mentre nella
posizione di riposo o contropressione è chiusa erme-
ticamente .
4. Premesse all’installazione
Attenzione: l'installazione dell'apparecchiatura
deve essere effettuata da personale qualificato nel
rispetto del DL 37 del 22.01.08. Attenersi alle presc-
6
7
8
9
10
11
3
2
5
1
Filtro HWS C/R
Coppa in
ottone
H/R
Coppa
sintetica
C/R
Accessori:
Elemento filtrante di
ricambio(Art.-Nr. 072843)
4
Manometro
(Art.-Nr. 333800)
12

17
IT
rizioni sull’installazione, alle linee guida generali e ai
dati tecnici in vigore localmente. Installare a monte
ed a valle del filtro una valvola di intercettazione.
Attenzione: il luogo di installazione deve essere al
riparo dal gelo e si devono evitare situazioni ne-
gative come ad esempio la presenza di vapori di
solventi, oli di riscaldamento, detersivi, prodot-
ti chimici di ogni tipo, raggi UV. Attenzione: Non
lasciare che i componenti in plastica vengano a
contatto con olio, grasso, solventi e detergenti
acidi e basici.
5. Installazione
Vedi Schema A.
Installare le valvole di intercettazione a monte e a
valle del filtro nella tubazione dell‘acqua da filtrare
(fare attenzione alla direzione del flusso dell‘acqua
indicato dall‘apposita freccia posta sulla testata).
Predisporre un recipierte di roccolta (ciarca 10 Litri).
Attenzione: L'acqua di lavaggio deve essere fissa-
to con una distanza minima 20 millimetri al piú alto
livello possibile di acque reflue (scarico libero). Se-
condo la DIN EN 1988–200.
6. Messa in funzione
Verificare la corretta installazione del filtro. Le valvo-
le di intercettazione non devono essere ancora aper-
te. Verificare che la coppa del filtro e la valvola di
spurgo siano ben sistemate nella propria sede. Chiu-
dere la valvola di spurgo. Coppia massima 8 – 10 Nm
a recesso delle parti in plastica in parti in ottone. Evi-
tare l‘uso di utensili, pinze, ecc. Aprire i rubinetti di
intercettazione a monte ed a valle del filtro, scaricare
l‘aria dalla tubazione aprendo il rubinetto più vicino,
nonché la valvola di disareazione del filtro e scari-
care la prima acqua che esce dal filtro. Verificare la
per-fetta tenuta delle valvole di intercettazione e del
filtro (nessuna perdita di acqua). Il riduttore di pres-
sione viene fornito con la pressione in uscita impo-
stata a 4 bar. Per modificare la pressione un uscita,
allentare la vite di arresto (6) e ruotare la manopola
(7). La pressione in uscita può essere regolata ruot-
ando la manopola (campo di regolazione 2 – 6 bar).
Rotazione in senso orario =
aumento della pressione in uscita.
Rotazione in senso antiorario =
diminuzione della pressione in uscita.
Durante la regolazione si consiglia di aprire breve-
mente più volte e richiudere una valvola di sfogo a
valle del riduttore di pressione. Durante il prelievo
di acqua la pressione in uscita si abbassa tempora-
neamente. La pressione in uscita non deve superare
l'80% della pressione di reazione della valvola di si-
curezza dello scalda-acqua (DIN 1988–200).
7. Utilizzo
Verificare (secondo DIN 1988–200) almeno ogni 2
mesi il corretto funzionamento del filtro. Qualora, a
causa dell‘eccessivo imbrattamento dell‘elemento
filtrante, la pressione dell’acqua si riduce sensibil-
mente, sostituire l’elemento filtrante comunque
almeno ogni sei mesi (secondo DIN 1988–200); in
ogni caso l‘elemento filtrante va lavato ogni 6 mesi
(secondo DIN 1988–200). Osservare la massima
igiene quando si sostituisce elemento filtrante
procedendo come segue: L’acqua è un alimento.
Chiudere le valvole di intercettazione a monte e a
valle del filtro, porre un recipiente di raccolta sotto
il filtro, aprire la valvola di spurgo per scaricare la
pressione e lasciare che la coppa si svuoti, svitare la
coppa del filtro (utilizzare eventualmente una chia-
ve 21) H/R cioè con braccio svitare, pulire la coppa
(non utilizzare alcun solvente o detergente o acido).
Estrarre l’elemento filtrante, pulirlo sotto un getto
d‘acqua oppure se logoro sostituirlo, riporre nuova-
mente l’elemento filtrante lavato o sostituito nella
testata e riapplicare la coppa, chiudere la valvola di
spurgo (5), aprire le saracinesche di intercettazione
a monte e a valle del filtro, scaricare l‘aria attraverso
il più vicino rubinetto dell’acqua e scaricare la prima
acqua che esce dal rubinetto (non utilizzarla) e quin-
di verificare la perfetta tenuta idraulica.
8. Garanzia
Nel caso insorgano problemi riconducibili ad un di-
fetto e ad un malfunzionamento del filtro interpellare
l‘installatore o la società che ha ceduto il filtro che
interverranno personalmente o tramite l‘assistenza
tecnica autorizzata.
> 20 mm

18
IT
Quanto sopra vale anche nel caso in cui insorgano
problemi dopo il periodo di garanzia.
9. Obblighi durante l’utilizzo
Il filtro, come tutti gli impianti tecnici, richiede una pe-
riodica manutenzione al fine di garantire nel tempo un
perfetto funzionamento. Premesso che il controllo e
la sostituzione dell‘elemento filtrante sono a carico
dell‘utente (secondo DIN 1988–200) la tenuta stagna
e lo stato di pulizia del filtro devono essere verificati
ogni 2 mesi e l‘elemento filtrante deve essere puli-
to o sostituito periodicamente almeno ogni 6 mesi.
Un‘ulteriore premessa per il buon funzionamento ed
il mantenimento della validità della garanzia è la so-
stituzione delle parti soggette ad usura rispettando
gli intervalli di manutenzione prescritti. Secondo DIN
EN 806–5, la sostituzione delle parti soggette a usura
deve essere eseguita da parte di personale specializ-
zato od autorizzato (installatore e/o servizio assistenza
della Casa). Consigliamo di stipulare un contratto di
assistenza con il vostro installatore o con il servizio di
assistenza clienti di Sede.
Personale qualificato: È consentito solo a personale
specializzato installare il prodotto, metterlo in funzio-
ne ed effettuarne la manutenzione. Il comando e l‘uso
devono essere affidati a persone con appropriata for-
mazione.
Persona con appropriata formazione: ha ricevuto un
apposito insegnamento e una formazione, effettuata in
base alle informazioni contenute nelle presenti istruzio-
ni, sui compiti che le sono stati assegnati e sui possibili
pericoli legati a un comportamento inappropriato.
Personale specializzato: in base alla sua formazione
tecnica, alle sue cognizioni ed esperienze e alla cono-
scenza delle norme del caso, è in grado di installare il
prodotto, metterlo in funzione ed effettuarne la manu-
tenzione.
10. Data tecnici
*810599 HWS C/R ½" 30
m Elemento filtrante, sen-
za raccordi di collegamento
(EAN 9022000105999)
**secondo DIN EN 1567
Protector mini HWS Typ HWS C/R ½“ HWS C/R ¾“ HWS C/R 1“ HWS H/R ½“ HWS H/R ¾“
Raccordi DN 15 20 25 15 20
Portata a p = 0,5 bar m/h 1,6 2,8 3,7 1,6 2,8
Pressione a valle del riduttore di
pressione bar 2 – 6
Capacità filtrante m 90–110*
Pressione nominale bar 16 10
Pressione di esercizio min./ max. bar durante il lavaggio 1,5 – esercizio / PN 16
Temperatura acqua min./max. °C 5 / 30 5 / 70
Temperatura ambiente min./max. °C 5 / 40
Lunghezza A G ½" G ¾" G 1" G ½" G ¾"
Lunghezza B G ¾" G 1" G 5/4"G ¾" G 1"
Larghezza C mm 80 90 100 80 90
Altezza D mm 170 170 170 170 170
Lunghezza con coduli E mm 130 154 180 130 154
Altezza F mm 262 330 330 262 330
Art.-Nr. 810548 810549 810550 810560 810563
EAN-Code
9022000105487 9022000105494 9022000105500 9022000105609 9022000105630

19
HU
1. A csomag tartalma............................................................................................................... 20
2. Az alkalmazás célja.............................................................................................................. 20
2.1 Szűrés ..................................................................................................................................................20
2.2 Nyomáscsökkentő.............................................................................................................................20
3. Működés................................................................................................................................ 20
3.1 Szűrés ..................................................................................................................................................20
3.2 Nyomáscsökkentő.............................................................................................................................20
4. A beépítés előfeltételei ...................................................................................................... 20
5. Beépítés................................................................................................................................. 21
6. Üzembe helyezés.................................................................................................................. 21
7. Kezelés.................................................................................................................................... 21
8. Jótállás ................................................................................................................................... 21
9. Az üzemeltető kötelezettségei........................................................................................... 21
10. Műszaki adatok ...................................................................................................................22
Tartalomjegyzék

20
HU
6
7
8
9
10
11
1. A csomag tartalma
A Protector mini HWS részei:
1. sárgaréz fejrész nyomáscsökkentővel
2. csatlakozó csavarkötések és tömítések, kivéve
száma 810599
3. műanyag alsórész, kivéve száma 810560
(sárgaréz szűrőesésze)
4. nemesacél szűrőelem
5. öblítő szelep
A nyomáscsökkentő részei:
6. rögzítő csavar
7. forgatógomb
8. ellennyomás beállított értékének kijelzője
9. rugófedél
10. csúszógyűrű
11. nyomáscsökkentő betét
12. ¼" dugó csatlakoztatásához egy opcionális
nyomásmérő
2. Az alkalmazás célja
2.1 Szűrés
A Protector mini HWS az ivóvíz és használati víz
szűrésére való. Védi a vízvezetékeket és a rendszer
rácsatlakozó részeit az idegen részecskék, így a roz-
sdarészecskék, forgácsok, homok, kenderrost, stb. ál-
tal okozott működési zavaroktól és korróziós károktól.
Vegykezelt, keringtetett vízhez, technológiai vízhez
és átfolyó rendszerű hűtések hűtővízéhez a szűrő nem
alkalmazható. A durva szennyező részeket tartalmazó
vizeknél elé kell kapcsolni egy durva szennyeződést
leválasztó egységet. Olajokhoz, zsírokhoz, oldósze-
rekhez, szappanokhoz és más kenőanyagokhoz a
szűrők nem alkalmazhatók. A szűrők a vízben oldódó
anyagok leválasztására sem alkalmazhatók.
2.2 Nyomáscsökkentő
A szűrő után kapcsolt, beépített nyomáscsökkentő
egy kívánatos ellennyomás nyomáscsökkentésé-
re és beszabályozására szolgál, többnyire a házi
vízellátó berendezésben. A beszabályozott ellenn-
yomást akkor is megközelítőleg állandó értéken
tartja, ha az előnyomás pld. 16 bar és a beállított
ellennyomás, pld. 3 bar között ingadozik. Az egyen-
letes és nem túl nagy nyomás kíméli a szerelvény-
eket és készülékeket az egész házi vízrendszerben,
akár 50 % vizet segít megtakarítani és minimálisra
csökkenti a keletkező zajt. 4 bar előnyomástól kezd-
ve ajánlatos beépíteni egy nyomáscsökkentőt.
3. Működés
3.1 Szűrés
A nyersvíz a nyersvíz bevezetésen át a szűrőbe
áramlik, majd onnan kívülről befelé a szűrőelemen
keresztül a tisztavíz kivezetéshez. A szűrő fi-
nomságánál nagyobb idegen anyagrészecskéket
közben visszatartja a szűrőszövet külső oldalán.
A tiszta víz a csővezeték rendszerbe kerül. Ha a
szűrőszövet egyre nagyobb elszennyeződése mi-
att érezhetően csökken a víznyomás, LEGKÉSŐBB
6 HÓNAP UTÁN AZONBAN ki kell cserélni a
szűrőelemet!
3.2 Nyomáscsökkentő
A nyomáscsökkentő a tehermentesített együléses
szelep elvén működik. A vezérlés az ellennyomásból
kiindulva egy nagyra méretezett membránnal és
olyan nyomórugóval történik, melynek feszességét
- és ezzel az ellennyomást – a (7) forgatógombbal
lehet változtatni. A (8) kijelző az ellennyomás min-
denkori beállított értékét mutatja.
4. A beépítés előfeltételei
Figyelem: a berendezés felszerelését az általá-
nos vízellátási feltételekről szóló rend. (AVB) 12.2
§ szerinti beépítési és kezelési útmutatásnak
megfelelően a vízszolgáltatónak vagy egy víz-
szolgáltató szerelői jegyzékébe bejegyzett szerelő
vállalatnak kell elvégeznie. Vegye figyelembe a
helyi szerelési előírásokat, általános irányelveket
és a műszaki adatokat. A hidegvíz vezetékekben
3
2
5
1
HWS C/R szűő
sárgaréz
szűrőesésze
H/R
múanyag
alsórész
C/R
Tartozék:
Pót szűrőelem
(Art.-Nr. 072843)
4
Nyomásmérő
(Art.-Nr. 333800)
12
