MANUALE DI INSTALLAZIONE

G2500 - G2500N

AUTOMAZIONE

BARRIERE STRADALI

CAME

Pag.

- Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

ATTENZIONE!

importanti istruzioni per la sicurezza delle persone:

LEGGERE ATTENTAMENTE!

PREMESSA

• ILPRODOTTO DEVE ESSERE DESTINATO SOLO ALL’USO PER IL QUALE ÈSTATO

ESPRESSAMENTE STUDIATO. OGNI ALTRO USO ÈDA CONSIDERARSI PERICOLOSO. CAME

S.P.A. NON ÈRESPONSABILE PER EVENTUALI DANNI CAUSATI DA USI IMPROPRI, ERRONEI

ED IRRAGIONEVOLI. • LASICUREZZA DEL PRODOTTO EQUINDI LA SUA CORRETTA

INSTALLAZIONE ÈSUBORDINATA AL RISPETTO DELLE CARATTERISTICHE TECNICHE EALLE

CORRETTE MODALITÀ D’INSTALLAZIONE SECONDO LA REGOLA DELL’ARTE, SICUREZZA E

CONFORMITÀ DI UTILIZZO ESPRESSAMENTE INDICATE NELLA DOCUMENTAZIONE TECNICA

DEGLI STESSI PRODOTTI. • CONSERVARE QUESTE AVVERTENZE ASSIEME AI MANUALI DI

INSTALLAZIONE ED’USO DEI COMPONENTI DELL’IMPIANTO DI AUTOMAZIONE.

PRIMA DELL’INSTALLAZIONE

(VERIFICA DELL’ESISTENTE: NEL CASO DI VALUTAZIONE NEGATIVA, NON PROCEDERE

PRIMA DI AVER OTTEMPERATO AGLI OBBLIGHI DI MESSA IN SICUREZZA)

• L’INSTALLAZIONE EIL COLLAUDO DEVONO ESSERE ESEGUITE SOLTANTO DA

PERSONALE SPECIALIZZATO • LAPREDISPOSIZIONE DEI CAVI, LA POSA IN OPERA,

IL COLLEGAMENTO EIL COLLAUDO SI DEVONO ESEGUIRE OSSERVANDO LA REGOLA

DELL’ARTE EIN OTTEMPERANZA ALLE NORME ELEGGI VIGENTI • PRIMA DI INIZIARE

QUALSIASI OPERAZIONE ÈOBBLIGATORIO LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI;

UN’INSTALLAZIONE ERRATA PUÒ ESSERE FONTE DI PERICOLO ECAUSARE DANNI A

PERSONE OCOSE • CONTROLLARE CHE L’ASTA SIA IN BUONO STATO MECCANICO, CHE

SIA BILANCIATA EIN ASSE, ECHE SI APRA ESI CHIUDA CORRETTAMENTE. INSTALLARE

INOLTRE, SE NECESSARIE, ADEGUATE PROTEZIONI OPPURE IMPIEGARE IDONEI SENSORI

DI SICUREZZA SUPPLEMENTARI • SEL’AUTOMAZIONE DEVE ESSERE INSTALLATA A

UN’ALTEZZA INFERIORE AI 2,5 MDAL PAVIMENTO ODA ALTRO LIVELLO DI ACCESSO,

VERIFICARE LA NECESSITÀ DI EVENTUALI PROTEZIONI E/OAVVERTIMENTI • ASSICURARSI

CHE L’APERTURA DELLA BARRIERA AUTOMATICA NON CAUSI SITUAZIONI DI PERICOLO

• NON MONTARE L’AUTOMAZIONE ROVESCIATA OSU ELEMENTI CHE POTREBBERO

PIEGARSI. SENECESSARIO, AGGIUNGERE ADEGUATI RINFORZI AI PUNTI DI FISSAGGIO •

VERIFICARE CHE IL RANGE DI TEMPERATURA INDICATO SULL’AUTOMAZIONE SIA ADATTO

AL LUOGO DI INSTALLAZIONE • NON INSTALLARE IN LUOGHI POSTI IN SALITA ODISCESA

(OVVERO CHE NON SIANO IN PIANO) • CONTROLLARE CHE EVENTUALI DISPOSITIVI DI

IRRIGAZIONE NON POSSANO BAGNARE L’AUTOMAZIONE DAL BASSO VERSO L’ALTO.

INSTALLAZIONE

• SEGNALARE EDELIMITARE ADEGUATAMENTE TUTTO IL CANTIERE PER EVITARE INCAUTI

ACCESSI ALL’AREA DI LAVORO AI NON ADDETTI, SPECIALMENTE AMINORI EBAMBINI

• FARE ATTENZIONE NEL MANEGGIARE AUTOMAZIONI CON PESO SUPERIORE AI 20

KG. NEL CASO PREMUNIRSI DI STRUMENTI PER LA MOVIMENTAZIONE IN SICUREZZA

• I DISPOSITIVI DI SICUREZZA CE (FOTOCELLULE, PEDANE, BORDI SENSIBILI,

PULSANTI DI EMERGENZA, ETC), DEVONO ESSERE INSTALLATI IN CONFORMITÀ ALLE

NORMATIVE VIGENTI ESECONDO ICRITERI DELLA REGOLA DELL’ARTE, TENENDO CONTO

DELL’AMBIENTE, DEL TIPO DI SERVIZIO RICHIESTO EDELLE FORZE OPERATIVE APPLICATE

ALLE BARRIERE MOBILI. I PUNTI DI PERICOLO PER SCHIACCIAMENTO, CESOIAMENTO,

CONVOGLIAMENTO, VANNO PROTETTI DA OPPORTUNI SENSORI • EVENTUALI RISCHI

RESIDUI DEVONO ESSERE SEGNALATI • TUTTI ICOMANDI DI APERTURA (PULSANTI,

SELETTORI ACHIAVE, LETTORI MAGNETICI, ETC) DEVONO ESSERE INSTALLATI AD ALMENO

1,85 MDAL PERIMETRO DELL’AREA DI MANOVRA DELLA BARRIERA, OPPURE DOVE

NON POSSANO ESSERE RAGGIUNTI DALL’ESTERNO ATTRAVERSO LA BARRIERA. INOLTRE

ICOMANDI DIRETTI (APULSANTE, ASFIORAMENTO, ETC) DEVONO ESSERE INSTALLATI

AUN’ALTEZZA MINIMA DI 1,5 MENON DEVONO ESSERE ACCESSIBILI AL PUBBLICO •

LABARRIERA AUTOMATICA DEVE RIPORTARE IN MODO VISIBILE IDATI DI IDENTIFICAZIONE

• PRIMA DI COLLEGARE LA BARRIERA ALL’ALIMENTAZIONE ACCERTARSI CHE IDATI DI

IDENTIFICAZIONE CORRISPONDANO AQUELLI DI RETE • LABARRIERA AUTOMATICA

DEVE ESSERE COLLEGATA AD UN EFFICACE IMPIANTO DI MESSA ATERRA REALIZZATO

ANORMA.

• ILPRODUTTORE DECLINA OGNI RESPONSABILITÀ PER L’IMPIEGO DI PRODOTTI NON

ORIGINALI; QUESTO IMPLICA INOLTRE LA DECADENZA DELLA GARANZIA • TUTTI I

COMANDI IN MODALITÀ AZIONE MANTENUTA, DEVONO ESSERE POSTI IN LUOGHI DAI QUALI

SIA VISIBILE LA BARRIERA IN MOVIMENTO ELE RELATIVE AREE DI TRANSITO OMANOVRA

• APPLICARE, OVE MANCASSE, UN’ETICHETTA PERMANENTE CHE INDICHI LA POSIZIONE

DEL DISPOSITIVO DI SBLOCCO • PRIMA DELLA CONSEGNA ALL’UTENTE, VERIFICARE

LA CONFORMITÀ DELL’IMPIANTO ALLE NORME EN 12453 EEN12445 (PROVE

D’IMPATTO), ASSICURARSI CHE L’AUTOMAZIONE SIA STATA REGOLATA ADEGUATAMENTE

ECHE IDISPOSITIVI DI SICUREZZA, PROTEZIONE ELO SBLOCCO MANUALE FUNZIONINO

CORRETTAMENTE • APPLICARE OVE NECESSARIO EIN POSIZIONE CHIARAMENTE VISIBILE

ISIMBOLI DI AVVERTIMENTO (ES. TARGA CANCELLO).

ISTRUZIONI ERACCOMANDAZIONI PARTICOLARI PER GLI UTENTI

• TENERE LIBERE DA INGOMBRI EPULITE LE AREE DI MANOVRA DELLA BARRIERA. •

CONTROLLARE CHE IL RAGGIO D’AZIONE DELLE FOTOCELLULE EDELLE SPIRE MAGNETICHE

SIANO SGOMBRI • NON PERMETTERE AI BAMBINI DI GIOCARE CON IDISPOSITIVI DI

COMANDO FISSI, ODI SOSTARE NELL’AREA DI MANOVRA DELLA BARRIERA. TENERE

FUORI DALLA LORO PORTATA IDISPOSITIVI DI COMANDO ADISTANZA (TRASMETTITORI) O

QUALSIASI ALTRO DISPOSITIVO DI COMANDO, PER EVITARE CHE L’AUTOMAZIONE POSSA

ESSERE AZIONATA INVOLONTARIAMENTE • L’APPARECCHIO PUÒ ESSERE UTILIZZATO DA

BAMBINI DI ETÀ NON INFERIORE A8 ANNI EDA PERSONE CON RIDOTTE CAPACITÀ FISICHE,

SENSORIALI OMENTALI, OPRIVE DI ESPERIENZA ODELLA NECESSARIA CONOSCENZA,

PURCHÉ SOTTO SORVEGLIANZA OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO

ISTRUZIONI RELATIVE ALL’USO SICURO DELL’APPARECCHIO EALLA COMPRENSIONE DEI

PERICOLI AD ESSO INERENTI. I BAMBINI NON DEVONO GIOCARE CON L’APPARECCHIO.

LAPULIZIA ELA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL’UTILIZZATORE

NON DEVE ESSERE EFFETTUATA DA BAMBINI SENZA SORVEGLIANZA • CONTROLLARE

FREQUENTEMENTE L’IMPIANTO, PER VERIFICARE EVENTUALI ANOMALIE ESEGNI DI USURA

ODANNI ALLE STRUTTURE MOBILI, AI COMPONENTI DELL’AUTOMAZIONE, ATUTTI I

PUNTI EDISPOSITIVI DI FISSAGGIO, AI CAVI EALLE CONNESSIONI ACCESSIBILI. TENERE

LUBRIFICATI EPULITI IPUNTI DI SNODO (CERNIERE) EDI ATTRITO (FLANGIA ATTACCO

ASTA) • ESEGUIRE ICONTROLLI FUNZIONALI ALLE FOTOCELLULE OGNI SEI MESI.

ASSICURARE UNA COSTANTE PULIZIA DEI VETRINI DELLE FOTOCELLULE (UTILIZZARE UN

PANNO LEGGERMENTE INUMIDITO CON ACQUA; NON UTILIZZARE SOLVENTI OPRODOTTI

CHIMICI CHE POTREBBERO ROVINARE IDISPOSITIVI) • NEL CASO SI RENDANO

NECESSARIE RIPARAZIONI OMODIFICHE ALLE REGOLAZIONI DELL’IMPIANTO, SBLOCCARE

L’AUTOMAZIONE ENON UTILIZZARLA FINO AL RIPRISTINO DELLE CONDIZIONI DI SICUREZZA

• TOGLIERE L’ALIMENTAZIONE ELETTRICA PRIMA DI SBLOCCARE L’AUTOMAZIONE PER

APERTURE MANUALI. CONSULTARE LE ISTRUZIONI • SEIL CAVO DI ALIMENTAZIONE È

DANNEGGIATO, ESSO DEVE ESSERE SOSTITUITO DAL COSTRUTTORE ODAL SUO SERVIZIO

DI ASSISTENZA TECNICA OCOMUNQUE DA UNA PERSONA CON QUALIFICA SIMILARE, IN

MODO DA PREVENIRE OGNI RISCHIO • È FATTO DIVIETO ALL’UTENTE DI ESEGUIRE

OPERAZIONI NON ESPRESSAMENTE A LUI RICHIESTE E INDICATE.

PER LE RIPARAZIONI, LE MODIFICHE ALLE REGOLAZIONI EPER LE MANUTENZIONI

STRAORDINARIE, RIVOLGERSI ALL’ASSISTENZA TECNICA • ANNOTARE

L’ESECUZIONE DELLE VERIFICHE SUL REGISTRO DELLE MANUTENZIONI PERIODICHE.

ULTERIORI ERACCOMANDAZIONI PARTICOLARI PER TUTTI

• EVITARE DI OPERARE ESOSTARE IN PROSSIMITÀ DELL’ASTA DELLA BARRIERA ODEGLI

ORGANI MECCANICI IN MOVIMENTO • NON ENTRARE NEL RAGGIO DI AZIONE DELLA

BARRIERA IN MOVIMENTO • NON OPPORSI OD OSTACOLARE IL MOTO DELL’AUTOMAZIONE

POICHÉ POTREBBE CAUSARE SITUAZIONI DI PERICOLO • FARE SEMPRE ECOMUNQUE

PARTICOLARE ATTENZIONE AI PUNTI PERICOLOSI CHE DOVRANNO ESSERE SEGNALATI DA

APPOSITI PITTOGRAMMI E/OSTRISCE DI COLORE GIALLO-NERE • DURANTE L’UTILIZZO

DI UN SELETTORE ODI UN COMANDO IN MODALITÀ AZIONE MANTENUTA, CONTROLLARE

CONTINUAMENTE CHE NON CI SIANO PERSONE NEL RAGGIO DI AZIONE DELLE PARTI IN

MOVIMENTO, FINO AL RILASCIO DEL COMANDO • LABARRIERA PUÒ MUOVERSI IN

OGNI MOMENTO SENZA PREAVVISO • TOGLIERE SEMPRE L’ALIMENTAZIONE ELETTRICA

DURANTE LE OPERAZIONI DI PULIZIA ODI MANUTENZIONE.

Pericolo di schiacciamento mani

Pericolo parti in tensione

Divieto di transito durante la manovra

260

265 220

275

1007

884

Pag.

- Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - II contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Questo simbolo indica parti da leggere con attenzione.

⚠Questo simbolo indica parti riguardanti la sicurezza.

☞Questo simbolo indica cosa comunicare all’utente.

LEGENDA

DESCRIZIONE

Barriera in acciaio zincato e verniciato con predisposizione per accessori.

LE BARRIERE VANNO RICHIESTE DESTRE O SINISTRE IN FASE D’ORDINE. TUTTE LE ILLUSTRAZIONI DI QUESTO MANUALE RAPPRESENTANO

UNA BARRIERA SINISTRA!

Destinazione d'uso

La barriera automatica è stata progettata per l’utilizzo in parcheggi privati o pubblici.

Ogni installazione e uso difformi da quanto indicato nel seguente manuale sono da considerarsi vietate.

Limiti d’impiego

Modello G2500 - G2500N

Larghezza max. passaggio utile (m) 2,5

Dati tecnici

Modello G2500 - G2500N

Grado di protezione (IP) 54

Alimentazione (V - 50/60 Hz) 230 AC

Alimentazione motore (V - 50/60 Hz) 230 AC

Assorbimento max (A) 1

Potenza (W) 120

Coppia (Nm) 70

Tempo di apertura (s) 4

Intermittenza/Lavoro (%) 30

Temperatura di esercizio (°C) -20 ÷ +55

Rapporto di riduzione (i) 1/202

Classe dell’apparecchio I

Peso (kg) 40

Dimensioni (mm)

CAME

Pag.

- Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Descrizione delle parti

1. Armadio

2. Base di ancoraggio

3. Flangia attacco sbarra

4. Sblocco del motoriduttore

5. Motore a 230 V AC

6. Molla

7. Fermi meccanici di sicurezza interni

8. Gruppo finecorsa.

9. Quadro comando ZC5.

Impianto tipo

1. Barriera

2. Lampeggiatore

3. Asta

4. Strisce rosse rifrangenti

5. Fotocellule

6. Supporto per fotocellule

7. Colonnina per fotocellule

8. Appoggio fisso

9. Dispositivo di commando (tastiera, chiave magnetica, transpon-

der, etc.)

10. Colonnina per dispositivo di comando

11. Rilevatore di masse metalliche

Pag.

- Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - II contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

INDICAZIONI GENERALI PER L'INSTALLAZIONE

⚠L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.

Importante! L’uso di dispositivi di comando, di sicurezza e di accessori originali CAME garantisce una facile installazione e manutenzione dell’impianto.

Verifiche preliminari

⚠Prima di procedere all’installazione è necessario:

• verificare che il punto di fissaggio della piastra sia solido;

• prevedere nella rete di alimentazione e conformemente alle regole di installazione, un adeguato dispositivo di disconnessione onnipolare, che

consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (ovvero con una distanza maggiore di 3 mm tra i contatti);

• verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di protezione) siano provviste di isolamento

supplementare rispetto ad altre parti conduttrici interne;

• predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il danneggiamento meccanico.

Attrezzi e materiali

Assicurarsi di avere tutti gli strumenti e il materiale necessario per effettuare l’installazione nella massima sicurezza e secondo le normative vigenti.

In figura alcuni esempi di attrezzatura per l’installatore.

Tipo e sezione minima cavi

Collegamento lunghezza cavo

< 20 m 20 < 30 m

Alimentazione scheda elettronica 230 V (1P+N+PE) 3G x 1,5 mm² 3G x 2,5 mm²

Alimentazione accessori a 24 V 2 x 0,5 mm²

Dispositivi di comando 2 x 0,5 mm²

Dispositivi di segnalazione 2 x 0,5 mm²

Dispositivi di sicurezza (fotocellule TX) 2 x 0,5 mm²

Dispositivi di sicurezza (fotocellule RX) 4 x 0,5 mm²

⚠Con alimentazione a 230 V e utilizzo in ambiente esterno, utilizzare cavi tipo H05RN-F conformi alla 60245 IEC 57 (IEC); in ambiente interno

invece, utilizzare cavi tipo H05VV-F conformi alla 60227 IEC 53 (IEC). Per alimentazioni fino a 48 V, si possono utilizzare cavi tipo FROR 20-22 II

conformi alla EN 50267-2-1 (CEI).

Per il collegamento dell'antenna, utilizzare un cavo RG58 (consigliato fino a 5 m).

Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base dell’effettivo assorbimento

dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.

Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato sulla base

degli assorbimenti e delle distanze effettive. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata ai

prodotti stessi.

350

400

200

r 40

Pag.

- Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Dado M12 UNI5588

Vite M12x40

UNI 5739

Rondella

INSTALLAZIONE

⚠Le seguenti illustrazioni sono solo esempi in quanto lo spazio per il fissaggio della barriera e degli accessori varia a seconda della zona di

installazione. Spetta all’installatore scegliere la soluzione più adatta.

⚠Attenzione! Usare delle attrezzature di sollevamento per trasportare e posizionare la barriera.

Durante le fasi di premontaggio e fissaggio, la barriera potrebbe essere instabile e potrebbe esserci il rischio di ribaltamento. Prestare quindi

attenzione a non appoggiarsi fino a completo fissaggio.

Preparazione della piastra di fissaggio

⚠Se la pavimentazione presente non consente un fissaggio solido e stabile dell’armadio, preparare una piazzola di cemento.

Fare lo scavo per la cassa matta.

Preparare i tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.

Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.

Preparare una cassa matta di dimensioni maggiori alla piastra di fissaggio e inserirla nello scavo.

Inserire una griglia di ferro all’interno della cassa matta per armare il cemento.

Assemblare le quattro zanche di ancoraggio alla piastra di fissaggio.

CAME

Pag.

- Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - II contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Riempire di terra lo scavo attorno al blocco di cemento.

Togliere i dadi e le rondelle dalle viti.

Inserire i cavi elettrici nei tubi fino a farli uscire di 600 mm circa.

Posizionare la piastra sopra la griglia.

Riempire la cassa matta di cemento, la base deve essere perfettamente in bolla e con il filetto delle viti completamente in superficie.

Attendere che si solidifichi per almeno 24h.

Togliere la cassa matta.

Montaggio

󱱕󱱖

Pag.

- Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

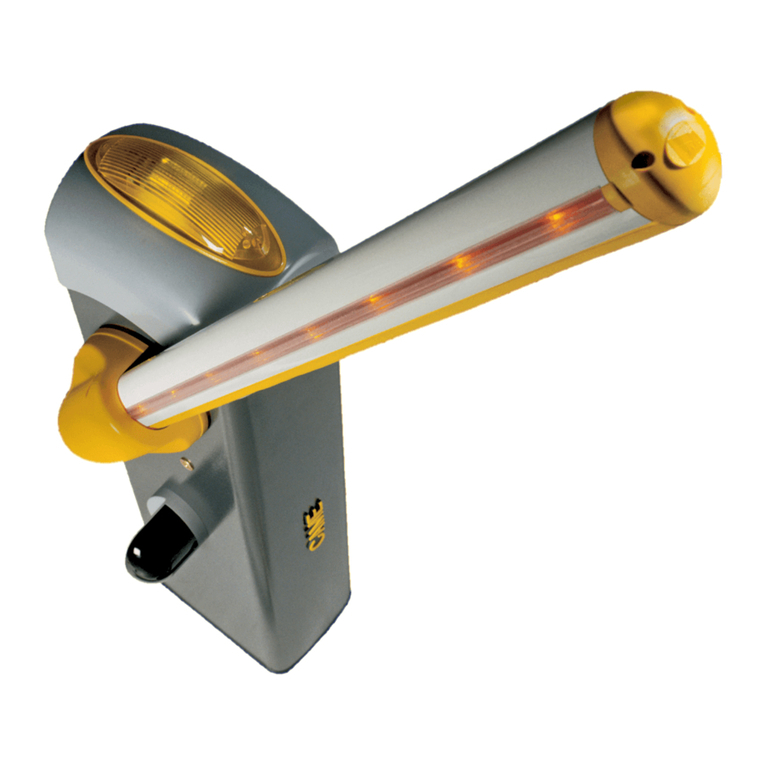

La barriera G2500 viene fornita con la molla tarata per aste

superiori a 1,8 m 󱱕.

Per aste inferiori a 1,8 m, modificare l’aggancio della molla

come da figura 󱱖.

Una volta terminata questa operazione ribloccare il

motoriduttore.

Per modificare la rotazione successivamente, richiedere la documentazione al vostro rivenditore di fiducia o contattare la sede Came

del vostro Paese (vedere ultima pagina oppure www.came.com)

Barriera

SINISTRA Barriera

DESTRA

Lato ingresso

Zona interna

Lato ingresso

Zona interna

È consigliabile installare l’armadio con lo sportello di ispezione dal lato più pratico per eventuali interventi e regolazioni.

Posizionare l’armadio sulla piastra di fissaggio e fissarlo con le rondelle e i dadi.

Dado M12 UNI 5588

Rondella

230 mm

30 mm

Lunghezza asta

Passaggio utile (2500 mm max.)

Calcolare la lunghezza dell’asta prendendo come riferimento la lunghezza del passaggio utile. Se necessario, tagliare la parte eccedente.

UNI 5931 M8x20

Pag.

- Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - II contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Posizionare il copri attacco-asta alla piastra dell'albero di trasmissione

con una sola vite lasciandola allentata.

Inserire l’asta nel porta-asta.

Posizionare l’asta in verticale per ﬁssarla

tra i due porta-asta.

Fissare l’asta con le viti rimanenti.

Pag.

10 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

COLLEGAMENTI ELETTRICI E PROGRAMMAZIONE

⚠Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.

Alimentazione del quadro a 230 V AC.

Alimentazione dispositivi di comando: 24 V AC.

Le funzioni vengono impostate con i DIP, le regolazioni con i trimmer.

Tutte le connessioni sono protette da fusibili rapidi.

TABELLA FUSIBILI ZC5

- Linea 5 A-F

- Accessori 1 A-F

Descrizione delle parti

1. Trasformatore

2. Trimmer TL di regolazione tempo lavoro

3. Trimmer TCA di regolazione tempo di chiusura automatica

4. Innesto scheda radiofrequenza

5. Morsettiere di collegamento

6. Morsettiera trasformatore

7. Morsettiera collegamento antenna

8. Fusibile di linea

9. Fusibile accessori

10. Pulsante memorizzazione codici

11. Dip-switch “selezione funzioni”

12. Condensatore

N.B.: Coppia motore fissa: mantenere il

faston indicato nella posizione 4.

COM

Pag.

11 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - II contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Lampada spia barriera chiusa (Portata contatto: 24V - 3W max.)

- Segnala la posizione dell’asta abbassata, si spegne quando l’asta è alzata.

Lampada spia barriera aperta (Portata contatto: 24V - 3W max.)

- Segnala la posizione dell’asta alzata, si spegne quando l’asta è abbassata.

Uscita 230 V AC per lampeggiatore:

- Lampeggia durante le fasi di apertura e chiusura dell’asta.

Motore 230V AC

Microinterruttore di

chiusura (F-FC)

Microinterruttore di

apertura (F-FA)

Arancio

Marrone

Nero

Blu

Arancio

Alimentazione

Morsetti per l’alimentazione degli accessori:

- a 24 V AC normalmente;

Potenza complessiva consentita: 40 W

Capocorda a

occhiello con vite

e rondella per

collegamento a

terra.

230 V AC, 50/60 Hz

Dispositivi di segnalazione

RX TX

./ # .#



RX TX

Pag.

12 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Fotocellule

DIR

Fotocellule

DELTA-S

Fotocellule

DELTA

Dispositivi di comando

Pulsante di apertura (contatto N.O.)

- Comando di apertura dell’asta.

Pulsante di chiusura (contatto N.O.)

- Comando di chiusura dell’asta.

Pulsante di stop (contatto N.C.)

- Pulsante di arresto dell’asta. Esclude la chiusura automatica. Per riprendere il

movimento bisogna premere il pulsante di comando o il tasto del trasmettitore.

Se non viene utilizzato, cortocircuitare il contatto 1-2.

Dispositivi di sicurezza

Contatto (N.C.) di «riapertura durante la chiusura»

- Ingresso per dispositivi di sicurezza tipo fotocellule, conformi

alle normative EN 12978. In fase di chiusura dell’asta,

l’apertura del contatto provoca l’inversione del movimento ﬁno

alla completa apertura dell’asta.

Se non viene utilizzato, cortocircuitare il contatto 2-C1.

Contatto (N.C.) di «riapertura durante la chiusura»

Se non viene utilizzato, cortocircuitare il contatto 2-C1.



!#4

Pag.

13 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - II contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Trimmer Descrizione delle funzioni

TL Tempo Lavoro

Regola il tempo lavoro, può essere regolato da 15 a 120 s

Se è regolato al minimo si attiva la funzione AZIONE MANTENUTA.

A.C.T.

Tempo chiusura automatica

Regola il tempo di attesa della barriera in posizione di apertura. Trascorso questo tempo, viene effettuata automaticamente una

manovra di chiusura.

Il tempo di attesa può essere regolato da 5 a 60 s

Selezioni funzioni

Regolazioni trimmer

DIP Posizione Descrizione delle funzioni

1ONChiusura automatica attivata

2-Non utlizzato, tenere il dip in OFF



TOP TAM







Pag.

14 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Scheda AF

Attivazione del comando radio

Collegare il cavo RG58 dell’antenna agli appositi morsetti .

Per i trasmettitori della serie TOP, TAM con frequenza 433,92 MHz, posizionare il jumper della scheda AF come indicato in figura .

Inserire la scheda AF sul connettore della scheda elettronica .

⚠Prima di inserire la scheda AF, è OBBLIGATORIO TOGLIERE LA TENSIONE DI LINEA e, se presenti, scollegare le batterie.

Tenere premuto il tasto di programmazione PROG sulla scheda elettronica. Il LED di programmazione lampeggia .

Premere un tasto del trasmettitore da memorizzare. Il LED rimane acceso a segnalare l’avvenuta memorizzazione .

Scheda radio

PROG

LED intermittente LED acceso

~1°

~89°

~1°

~89°

Pag.

15 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - II contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Per correggere la posizione orizzontale (=chiusura), alzare l’asta, regolare il fermo

meccanico di chiusura e ﬁssarlo con il controdado.

Fermo meccanico di chiusura Controdado

Per correggere la posizione verticale (=apertura), abbassare l’asta, aprire lo

sportello d’ispezione e ruotare il fermo meccanico di apertura in senso orario o

antiorario, poi ﬁssare il fermo con il controdado.

Fermo meccanico Controdado

Determinazione dei punti di finecorsa

Le manovre di apertura e chiusura dell’asta, vanno eseguite con lo sportello d’ispezione chiuso!

Azionare la barriera per verificare che l’asta sia parallela al piano stradale in posizione di chiusura e a circa 89° in posizione di apertura.

❶

❷



Pag.

16 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

OPERAZIONI FINALI

Terminati i collegamenti elettrici e la messa in funzione, riposizionare lo sportello d’ispezione , chiudere con la chiave .

⚠ATTENZIONE! L’operazione di sblocco può rappresentare un possibile pericolo per l’utente quando, per un

qualsiasi motivo -asta mal fissata alla sua sede durante il montaggio, asta divelta o spezzata da un incidente ecc.-

le molle in tensione non garantiscono più il bilanciamento! Esse possono provocare perciò una brusca rotazione

dell’attacco asta e/o dell’asta stessa.

SBLOCCO DELL’ASTA

⚠L’operazione deve essere eettuata in assenza di tensione.

Inserire la chiave nella serratura e girarla in senso orario . Alzare manualmente l’asta e ribloccarla girando la chiave in senso antiorario .

L1 L2 U V W E 10 11 1 2 3 4 C1 F FA FC L1 L2 U V W E 10 11 1 2 3 4 C1 F FA FC

2-3 2-4 1-2 2-C1

Pag.

17 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - II contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Morsettiera motore A Morsettiera motore B

Eseguire i collegamenti elettrici sulla morsettiera A, quindi connettere le 2 morsettiere come illustrato.

RISOLUZIONE DEI PROBLEMI

PROBLEMA RIFERIMENTO VERIFICA

L’asta non si apre e non si chiude 1-2-3-4-18 1 - Chiudere lo sportello d’ispezione con la chiave

L’asta si apre ma non si chiude 4-7-10 2 - Disattivare la funzione AZIONE MANTENUTA

L’asta si chiude ma non si apre 4-7-9 3 - Controllare l’alimentazione e i fusibili

La barriera non effettua la chiusura automatica 11-12-13 4 - I contatti (NC) sono aperti

La barriera non funziona con il trasmettitore 2-14-16 7 - Verificare la bilanciatura dell’asta e la tensione delle molle

L’asta inverte il senso di marcia 7-18 9 - Verificare il finecorsa apre

Funziona solo un trasmettitore 22 10 - Verificare il finecorsa chiude

Le fotocellule non funzionano 12-23-24 11 - Attivare la funzione CHIUSURA AUTOMATICA

Il LED di segnalazione lampeggia velocemente 4 12 - Verificare il corretto senso di marcia

Il LED di segnalazione rimane acceso 13 13 - Controllare i dispositivi di comando

L’asta non raggiunge il finecorsa 7 14 - Sostituire la scheda AF

Non si riesce a bilanciare l’asta 7-15 15 - Verificare il rapporto lunghezza asta/accessori applicati

La barriera non effettua il rallentamento 7-15 16 - Rimemorizzare il codice radio

La barriera non funziona con le batterie

d’emergenza

25-26 18 - Regolare la sensibilità

L’asta parte piano 7 22 - Inserire o duplicare lo stesso codice in tutti i trasmettitori

23 - Attivare le fotocellule

24 - Collegare le fotocellule in serie e non in parallelo

25 - Controllare le batterie

26 - Rispettare la polarità di alimentazione delle fotocellule

COLLEGAMENTO ABBINATO CON COMANDO UNICO

Pag.

18 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

REGISTRI DI MANUTENZIONE

Manutenzione periodica

☞Prima di qualsiasi operazione di manutenzione, togliere la tensione, per evitare possibili situazioni di pericolo causate da accidentali

movimentazioni dell’asta.

Registro manutenzione periodica a cura dell’utente (semestrale)

Data Annotazioni Firma

Registro manutenzione straordinaria

Manutenzione straordinaria

⚠La seguente tabella serve per registrare gli interventi di manutenzione straordinaria, di riparazione e di miglioramento eseguiti da ditte esterne

specializzate.

Gli interventi di manutenzione straordinaria devono essere effettuati da tecnici specializzati.

Timbro installatore Nome operatore

Data intervento

Firma tecnico

Firma committente

Intervento effettuato

___________________________________________________________________________________

___________________________________________________________________________________________________

Timbro installatore Nome operatore

Data intervento

Firma tecnico

Firma committente

Intervento effettuato

___________________________________________________________________________________

___________________________________________________________________________________________________

Pag.

19 - Manuale:

FA00773-IT

FA00773-IT - ver.

- 05/2017 - © CAME S.p.A. - II contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Timbro installatore Nome operatore

Data intervento

Firma tecnico

Firma committente

Intervento effettuato

___________________________________________________________________________________

___________________________________________________________________________________________________

Timbro installatore Nome operatore

Data intervento

Firma tecnico

Firma committente

Intervento effettuato

___________________________________________________________________________________

___________________________________________________________________________________________________

DISMISSIONE E SMALTIMENTO

☞CAME CANCELLI AUTOMATICI S.p.A. implementa all’interno dei propri stabilimenti un Sistema di Gestione Ambientale certificato e conforme

alla norma UNI EN ISO 14001 a garanzia del rispetto e della tutela dell’ambiente.

Vi chiediamo di continuare l’opera di tutela dell’ambiente, che CAME considera uno dei fondamenti di sviluppo delle proprie strategie operative e

di mercato, semplicemente osservando brevi indicazioni in materia di smaltimento:

SMALTIMENTO DELL’IMBALLO

I componenti dell’imballo (cartone, plastiche, etc.) sono assimilabili ai rifiuti solidi urbani e possono essere smaltiti senza alcuna difficoltà,

semplicemente effettuando la raccolta differenziata per il riciclaggio.

Prima di procedere è sempre opportuno verificare le normative specifiche vigenti nel luogo d’installazione.

NON DISPERDERE NELL’AMBIENTE!

SMALTIMENTO DEL PRODOTTO

I nostri prodotti sono realizzati con materiali diversi. La maggior parte di essi (alluminio, plastica, ferro, cavi elettrici) è assimilabile ai rifiuti solidi
