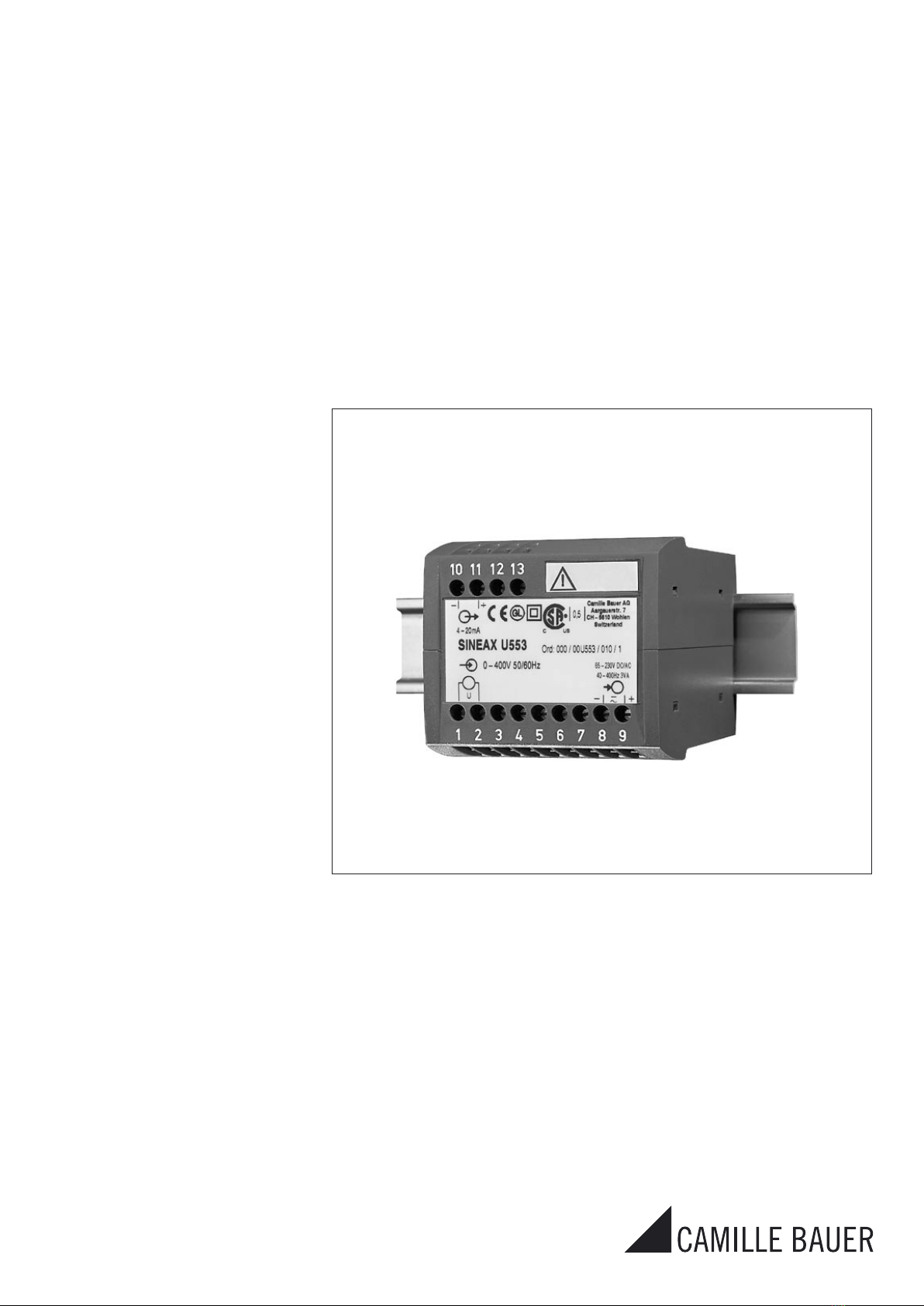

Camille Bauer SINEAX U553 User manual

1
U 553 B d-f-e 131 251-01 09.05
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 553
Mode d’emploi
Convertisseur de mesure
pour tension alternative SINEAX U 553
Operating Instructions
Transducer for AC voltage SINEAX U 553
Camille Bauer AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon [phone]
Telefax [phone]
e-mail: [e-mail]
http://www.camillebauerag.com

2

3
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 553
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgenden
Symbolen markiert:
Inhaltsverzeichnis
1. Erst lesen, dann … .....................................................3
2. Kurzbeschreibung .......................................................3
3. Technische Daten ........................................................3
4. Befestigung .................................................................4
5. Elektrische Anschlüsse ............................................... 4
6. Messbereich-Einstellbarkeit durch DC-Kalibrierung ... 5
7. Inbetriebnahme und Wartung .....................................5
8. Demontage-Hinweis ....................................................5
9. Gerätezulassungen .....................................................5
10. Mass-Skizze ..............................................................12
11. Konformitätserklärung ............................................... 12
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb setzt
voraus, dass die Betriebsanleitung gelesen
und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
6. Messbereich-Einstellbarkeit
durch DC-Kalibrierung
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch entspre-
chend geschultes Personal erfolgen, das das Gerät kennt
und berechtigt ist, Arbeiten in regeltechnischen Anlagen
auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantiean-
spruch.
2. Kurzbeschreibung
Der Messumformer SINEAX U 553 dient zur Umwandlung
einer sinusförmigen oder verzerrten Wechselspannung.
Als Ausgangssignal steht ein eingeprägtes Gleichstrom-
oder aufgeprägtes Gleichspannungssignal zur Verfügung,
das sich proportional zum Messwert verhält.
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 oder 400 Hz
Eingangsnenn-
spannung: 0 - 20 bis 0 - 690 V
Messausgang
Gleichstrom: 0(0,2) - 1 bis 0(4) - 20 mA
Bürdenspannung: 15 V
Rext max. [kΩ] ≤15 V
IAN [mA]
IAN = Ausgangsstromendwert
Gleichspannung: 0(0,2) - 1 bis 0(2) - 10 V
Rext [kΩ] min. ≥UA [V]
2 mA
Einstellzeit: 50 oder 300 ms
Hilfsenergie
DC-, AC-Netzteil (DC oder 40 - 400 Hz)
Nennspannung Toleranz-Angabe
85 - 230 V DC / AC DC – 15 bis + 33%
AC ± 15%
24 - 60 V DC / AC
Leistungsaufnahme: ≤ 1,5 W bzw. ≤ 3 VA
Optionen
Anschluss auf
Niederspannungsseite: 24 V AC oder 24 - 60 V DC,
siehe Bild 3
Hilfsenergie ab Mess-
eingang (self powered): ≥ 24 - 60 V AC oder 85 - 230 V AC,
siehe Bild 4
Max. und min. Messeingangsspannung beachten!
Schildaufdruck
Eingangs-
spannungsbereich
= interner Hilfs-
energie-Bereich
Toleranz
Hilfs-
energie-
Anschluss
Self powered
by 1/2
(int. 24-60 V)
24 - 60 V AC
± 15%
Intern ab
Mess-
eingang
Self powered
by 1/2
(int. 85-230 V)
85 - 230 V AC
Genauigkeitsangaben (Analog EN 60 688)
Bezugswert: Ausgangsendwert
Grundgenauigkeit: Klasse 0,5
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III
Umgebungsbedingungen
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: – 40 bis + 70 °C
Relative Feuchte
im Jahresmittel: ≤ 75%
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden!
Aussenwiderstand:
Aussenwiderstand:

4

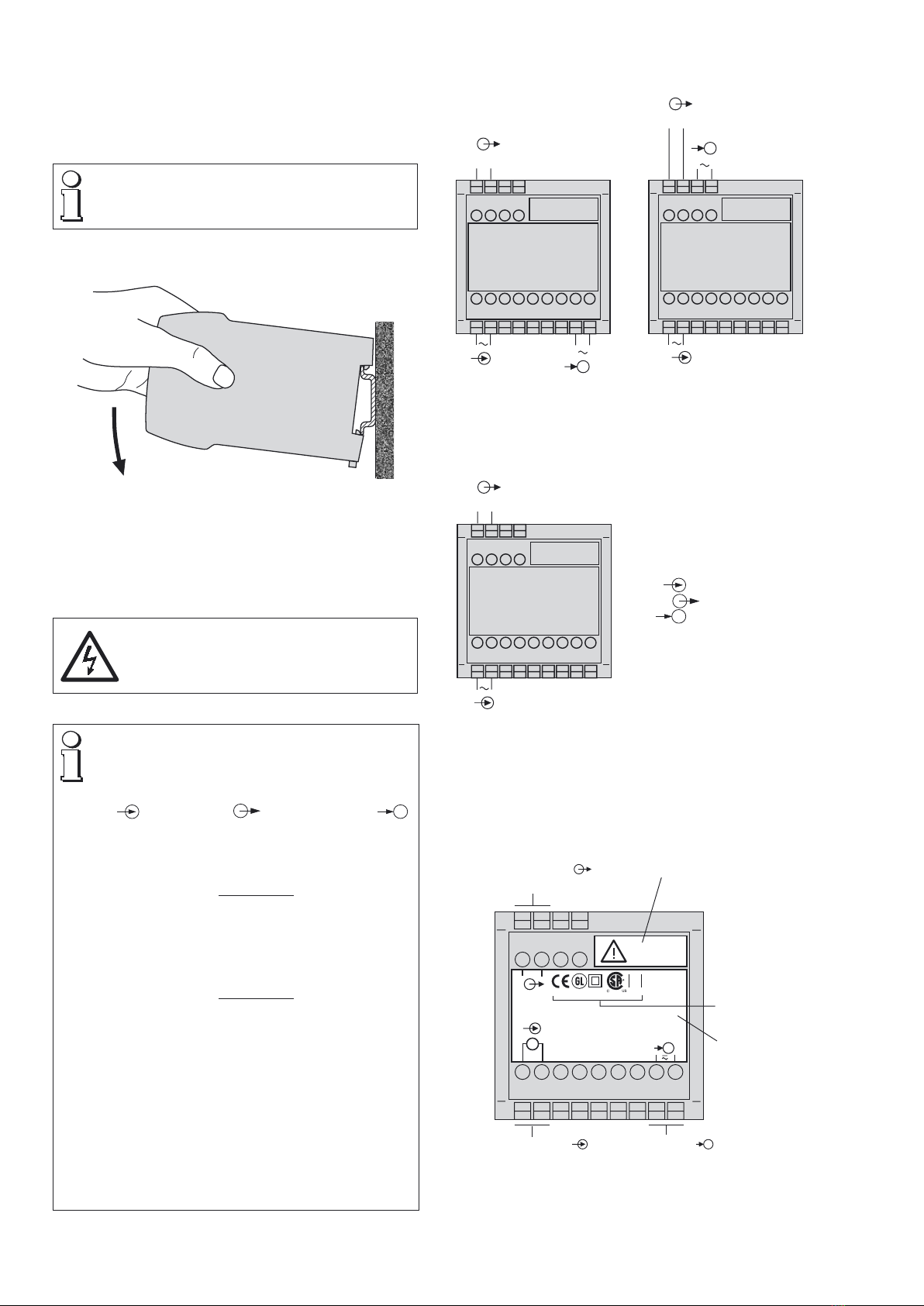

Bild 2. Hilfsenergie-Anschluss
an Klemmen 8 und 9.
Bild 3. Hilfsenergie-Anschluss
auf Niederspannungsseite
an Klemmen 12 und 13.
Bild 4. Hilfsenergie intern ab
Messeingang, Hilfsenergie-
Anschluss entfällt.
4. Befestigung
Die Befestigung des SINEAX U 553 erfolgt auf einer Hut-
schiene.
Bei der Bestimmung des Montageortes müs-
sen die «Umgebungsbedingungen», Abschnitt
«3. Technische Daten», eingehalten werden!
Gehäuse auf Hutschiene (EN 50 022) aufschnappen
(siehe Bild 1).
Bild 1. Montage auf Hutschiene 35 × 15 oder 35 × 7,5 mm.
5. Elektrische Anschlüsse
Elektrische Leitungen nach den Angaben auf dem Typenschild
des gelieferten Messumformers anschliessen.
Unbedingt sicher stellen, dass alle Leitungen
beim Anschliessen spannungsfrei sind!
Drohende Gefahr durch hohe Eingangsspan-
nung oder hohe Hilfsenergiespannung!
Es ist zu beachten, …
… dass die Daten, die zur Lösung der Messauf-
gabe erforderlich sind, mit denen auf dem
Typenschild des SINEAX U 553 übereinstimmen
( Messeingang, Messausgang und
Hilfsenergie, siehe Bild 5)!
… dass der Widerstand im Ausgangsstromkreis bei
Stromausgang den Wert
Rext max. [kΩ] ≤15 V
IAN [mA]
(IAN = Ausgangsstromendwert)
nicht überschreitet, und bei Spannungsausgang
den Wert
Rext min. [kΩ] ≥UAN [V]
2 mA
(UAN = Ausgangsspannungsendwert)
nicht unterschreitet!
… dass die Messausgangsleitungen als verdrillte
Kabel und möglichst räumlich getrennt von
Starkstromleitungen verlegt werden!
Im übrigen landesübliche Vorschriften (z.B. für Deutschland
VDE 0100 «Bedingungen über das Errichten von Stark-
stromanlagen mit Nennspannungen unter 1000 Volt») bei
der Installation und Auswahl des Materials der elektrischen
Leitungen befolgen!
U = Messeingang
= Messausgang
= Hilfsenergie
4 51
10
98762
11
3
12 13
– +
U
–
4 51
10
98762
11
3
12 13
– +
U
4 51
10
98762
11
3
12 13
– +
U
–
Bild 5. Erklärungen zum Typenschildbeispiel.
4
5
1
10
9
8
7
6
2
11
3
12 13
Fabrikations-
Nummer
Konformitäts-
Kennzeichen
Messeingang
Messbereich
Messgrösse
Messausgang
Ausgangssignal
Hilfsenergie
Abstimmsiegel
SINEAX U 553
Ord: 000/00U553/ 010 / 1
0-400V/ 50/60 Hz
85-230 V DC/AC
40-400 Hz 3 VA
U
4-20mA
+
–
+
–
0,5

5
6. Messbereich-Einstellbarkeit durch
DC-Kalibrierung
Die DC-Kalibrierung erfolgt auf eigene
Verantwortung. Beim Entfernen des Ab-
stimmsiegels erlischt die Garantie.
Messeingang unbedingt sicher von gefähr-
licher Spannung trennen.
Einstellbarkeit: Zulässige Änderung des Messbe-
reich-Endwertes, variable Empfind-
lichkeit, einstellbar mit Potentiome-
ter P200.
Einstellbereich:
0,85 - 1,15 · UN (± 15%)
100%
0 0,85 1,15
0
Ausgang
Eingang 1
UN
– Abstimmsiegel (kleines Klebeschild) entfernen.
– Hilfsenergie anschliessen .
– Mittlere Ausgangsbürde und Messgerät (z.B.
MetraHit 18s) am Ausgang anschliessen.
– «Nullpunkt» des Ausgangs einstellen mit P201. («Nullpunkt»
entspricht dem Sollwert, wenn Eingang Null ist).
– Keine Beeinflussung des Endwertes durch P201.
– DC-Kalibrierspannung von 5 V an KP1 (–) und KP2 (+)
anschliessen.
– Kalibrierspannung verändern, bis Ausgangssignal 100%
± 0,1% anzeigt.
– Ermittelte Kalibrierspannung gleich Referenzspannung
Uref ist.
– Möglicher Einstellbereich Uref soll = Uref ist · 0,85 - 1,15.
– Ausgangssignal mit P200 auf 100% ± 0,1% nachjustie-
ren.
– Einstellöffnungen abdecken.
Beispiel für max. Einstellung:
Änderung des Messbereiches von 0 - 250 V auf
0 - 287,5 V
Messbereich: 0 - 250 V, Ausgang: 0 - 20 mA
Ermittelte Referenzspannung Uref ist = 5,04 V
Messbereich: 0 - 287,5 V, Ausgang: 0 - 20 mA
Uref soll = 5,04 · 287,5 = 5,796
250
Uref soll = 5,796 V neue Kalibrierspannung
Uref ist = Alte Kalibrierspannung
Uref soll = Neue Kalibrierspannung
UN = Messbereich-Endwert im Lieferzustand
Germanischer Lloyd Zulassung
Zertifikat Nr.: 12 259-98 HH
CSA geprüft für USA und Kanada
file-nr. 204767
10
11
12 13
4-20mA
KP1 (–) KP2 (+)P200P201
+
–
0,5
Bild 6. Anordnung der Potentiometer P201 und P200, sowie der
Anschlüsse KP1 und KP2.
7. Inbetriebnahme und Wartung
Hilfsenergie und Messeingang einschalten. Es besteht die
Möglichkeit, während des Betriebes die Ausgangsleitung zu
unterbrechen und ein Kontrollgerät anzuschliessen, z.B. für
eine Funktionsprüfung.
Der Messumformer ist wartungsfrei.
8. Demontage-Hinweis
Messumformer gemäss Bild 7 von Tragschiene abnehmen.
Bild 7
9. Gerätezulassungen

6
Mode d’emploi
Convertisseur de mesure pour tension alternative SINEAX U 553
Les conseils de sécurité qui doivent impérativement
être observés sont marqués des symboles ci-contre
dans le présent mode d’emploi:
Sommaire
1. A lire en premier, ensuite … .......................................6
2. Description brève ........................................................ 6
3. Caractéristiques techniques .......................................6
4. Fixation ........................................................................ 7
5. Raccordements électriques ........................................7
6. Ajustage de l’étendue de mesure par
calibrage en CC ..........................................................8
7. Mise en service et entretien ........................................8
8. Indication pour le démontage .....................................8
9. Admission d’appareils .................................................8
10. Croquis d’encombrement ......................................... 12
11. Certificat de conformité ............................................12
1. A lire en premier, ensuite …
Pour un fonctionnement sûr et sans danger, il
est essentiel de lire le présent mode d’emploi
et de respecter les recommandations de
sécurité mentionnées dans les rubriques
4. Fixation
5. Raccordements électriques
6. Ajustage de l’étendue de mesure par
calibrage en CC.
Ces appareils devraient uniquement être manipulés par
des personnes qui les connaissent et qui sont autorisées
à travailler sur des installations techniques du réglage.
Toute intervention dans l’appareil entraîne l’extinction de
la clause de garantie.
2. Description brève
Le convertisseur de mesure SINEAX U 553 sert à transformer
une tension alternative sinusoïdale ou déformée.
Le signal de sortie est un courant continu contraint ou
une tension continue contrainte proportionnel à la valeur
mesurée.
3. Caractéristiques techniques
Entrée de mesure
Fréquence nominale: 50/60 ou 400 Hz
Tension nominale
d’entrée: 0 - 20 à 0 - 690 V
Sortie de mesure
Courant continu: 0(0,2) - 1 à 0(4) - 20 mA
Tension de charge: 15 V
Rext max. [kΩ] ≤15 V
IAN [mA]
IAN = Valeur finale du courant de
sortie
Tension continue: 0(0,2) - 1 à 0(2) - 10 V
Rext [kΩ] min. ≥UA [V]
2 mA
Temps de réponse: 50 ou 300 ms
Alimentation auxiliaire
Bloc d’alimentation CC, CA (CC ou 40 - 400 Hz)
Tensions nominales Tolérance
85 - 230 V CC / CA CC – 15 à + 33%
CA ± 15%
24 - 60 V CC / CA
Consommation: ≤ 1,5 W resp. ≤ 3 VA
Options
Conn. à basse tension: 24 V CA ou 24 - 60 V CC,
voir Fig. 3
Alimentation auxiliaire
de l’entrée de mesure
(self powered): ≥ 24 - 60 V CA ou 85 - 230 V CA,
voir Fig. 4
Respecter la tension d’entrée max. et min!
Inscription de la
plaquette
signalétique
Etendue de la
tension d’entrée
= étendue de
l’alim. aux. interne
Tolé-
rance
Connex.
de l’ali-
mentation
auxiliaire
Self powered
by 1/2
(int. 24-60 V)
24 - 60 V CA
± 15%
Interne de
l’entrée
de
mesure
Self powered
by 1/2
(int. 85-230 V)
85 - 230 VCA
Précision (en analogie EN 60 688)
Valeur de référence: Valeur finale de sortie
Précision de base: Classe 0,5
Sécurité
Degré d’encrassement: 2
Catégorie
de surtension: III
Ambiance extérieure
Température de
fonctionnement: – 10 à + 55 °C
Température de
stockage: – 40 à + 70 °C
Humidité relative en
moyenne annuelle: ≤ 75%
Altitude: 2000 m max.
Utiliser seulement dans les intérieurs!
Résistance extérieure:
Résistance extérieure:

7
4. Fixation
Les SINEAX U 553 peuvent être montés sur des rails «à
chapeau».
En déterminant l’emplacement de montage, il
faut tenir compte des indications fournis sous
la rubrique «Ambiance extérieure» du chapitre
«3. Caractéristiques techniques»!
Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022)
(voir Fig. 1).

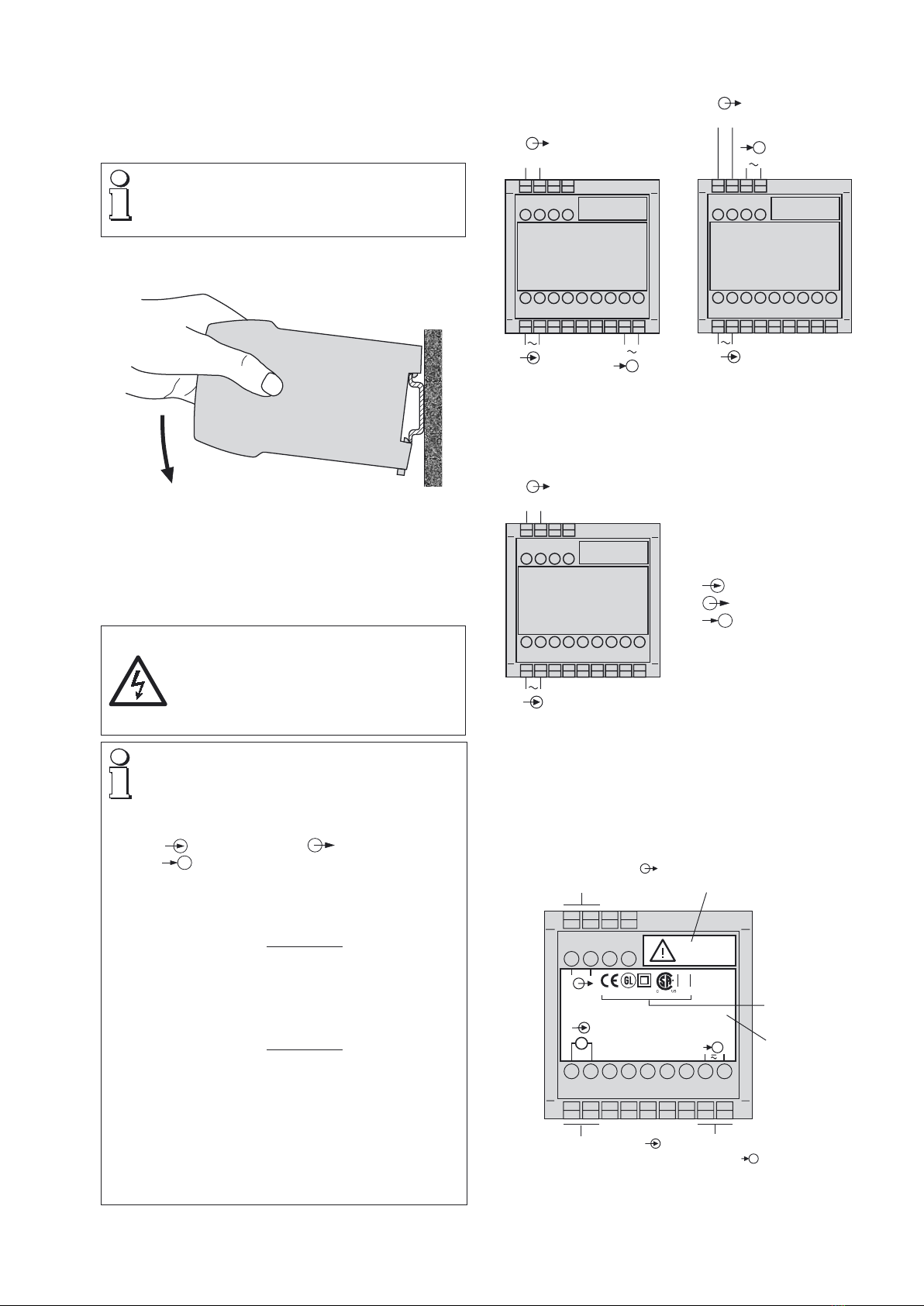

Fig. 1. Montage sur rail «à chapeau» 35 × 15 ou 35 × 7,5 mm.
5. Raccordements électriques
Raccorder les lignes électriques selon l’indication sur la
plaquette signalétique.
Lors du raccordement des câbles, s’assurer
impérativement que toutes les lignes soient
hors tension!
Danger imminent par tension de mesure
ou par tension d’alimentation auxiliaire qui
peuvent être élevées!
Veiller en plus, …
… que les caractéristiques techniques qui per-
mettent de résoudre le problème de mesure
correspondent aux données mentionnées sur
la plaquette signalétique du SINEAX U 553
( entrée de mesure, sortie de mesure et
alimentation auxiliaire, voir Fig 5)!
… que la valeur indiquée pour la résistance du circuit
de sortie ne doit pas être dépassée par le haut
pour la sortie de courant
Rext max. [kΩ] ≤15 V
IAN [mA]
(IAN = Valeur finale du courant de sortie)
et ne soit pas surpassée par le bas pour la sortie
de tension
Rext min. [kΩ] ≥UAN [V]
2 mA
(UAN = Valeur finale de la tension de sortie)
… que les lignes de sortie de signal de mesure soient
réalisées par des câbles torsadés et disposées
à une certaine distance des lignes courant fort!
Au reste, respecter les prescriptions nationales pour
l’installation et le choix du matériel des conducteurs
électriques!
Fig. 2. Alimentation auxiliaire
sur bornes 8 et 9.
Fig. 3. Alimentation auxiliaire
sur côté basse tension sur
bornes 12 et 13.
Fig. 4. Alimentation auxiliaire via entrée
de mesure, donc pas de raccordement
d’énergie auxiliaire.
U = Entrée de mesure
= Sortie de mesure
= Alimentation auxiliaire
4 51
10
98762
11
3
12 13
– +
U
–
4 51
10
98762
11
3
12 13
– +
U
4 51
10
98762
11
3
12 13
– +
U
–
Fig. 5. Explication des inscriptions sur la plaquette signalétique.
4
5
1
10
9
8
7
6
2
11
3
12 13
No de
fabrication
Repères de
conformité
Entrée de mesure
Etendue de mesure
Grandeur à mesurer
Sortie de mesure
Signal de sortie
Alimentation
auxiliaire
Cache pour les
organes d’ajustage
SINEAX U 553
Ord: 000/00U553/ 010 / 1
0-400V/ 50/60 Hz
85-230 V DC/AC
40-400 Hz 3 VA
U
4-20mA
+
–
+
–
0,5

8
6. Ajustage de l’étendue de mesure par cali-
brage en CC
La calibration CC se réalise aux risques
de l’utilisateur. En enlevant le cache
couvrant les organes d’ajustage, la garantie
s’éteint.
S’assurer sans faute qu’aucune tension
dangereuse ne soit appliquée à l’entrée
de mesure.
Ajustage: Variation admissible de la plage de
mesure, sensibilité variable, ajus-
table par potentiomètre P200.
Etendue d’ajustage:
0,85 - 1,15 · UN (± 15%)
100%
0 0,85 1,15
0
Ausgang
Eingang 1
UN
– Enlever le cache sur les organes d’ajustage (petite plaquette
autocollante).
– Raccorder l’alimentation auxiliaire .
– Raccorder une charge moyenne et un instrument de
mesure (p.ex. MetraHit 18s) à la sortie .
– Ajuster le «point zéro» à l’aide de P201 («point zéro»
correspond à la valeur choisie pour une entrée nulle).
– La valeur finale n’est pas influencée par P201.
– Raccorder la tension de calibration de 5 V à KP1 (–) et
KP2 (+).
– Varier la tension de calibrage jusqu’à obtenir un signal de
sortie de 100% ± 0,1%.
– La tension de calibrage déterminée correspond à la tension
de référence Uréf. eff..
– Plage d’ajustage possible Uréf. consigne
= Uréf. eff.· 0,85 - 1,15.
– Avec P200, réajuster le signal de sortie à 100% ± 0,1%.
– Remettre un nouveau cache pour couvrir les organes
d’ajustage.
Exemple pour un ajustage maximum:
Variation de l’étendue de mesure de 0 - 250 V à
0 - 287,5 V
Etendue de mesure: 0 - 250 V, Sortie: 0 - 20 mA
Tension de référence déterminée Uréf. eff. = 5,04 V
Etendue de mesure: 0 - 287,5 V, Sortie: 0 - 20 mA
Uref cons. =5,04 · 287,5 = 5,796
250
Uref cons. = 5,796 V nouvelle tension de calibrage
Uréf. eff. = Ancienne tension de calibrage
Uréf. consigne = Nouvelle tension de calibrage
UN = Valeur fin d’étendue de mesure à la livraison
Lloyd germanique
Type du certificat d’approbation:
12 259-98 HH
CSA examiné pour les USA et le Canada
file-nr. 204767
10
11
12 13
4-20mA
KP1 (–) KP2 (+)P200P201
+
–
0,5
Fig. 6. Disposition des potentiomètres P201 et P200 ainsi que des
connexions KP1 et KP2.
7. Mise en service et entretien
Enclencher l’alimentation auxiliaire et l’entrée de mesure.
Il est possible d’interrompre le circuit de sortie pendant le
fonctionnement pour brancher par exemple un appareil de
contrôle.
Le convertisseur de mesure ne nécessite pas d’entretien.
8. Indication pour le démontage
Démonter le convertisseur du rail support selon Fig.7.
Fig. 7
9. Admission d’appareils
FCC consentement et Canadian DOC déclaration
Cet appareil a été testé et s’est avéré conforme aux limites
prévues pour les appareils numériques de classe A et à la
partie 15 des règlements FCC et à la réglementation des
radio-interférences du Canadian Department of commu-
nications. Ces limites sont destinées à fournir une protec-
tion adéquate contre les interférences néfastes lorsque
l’appareil est utilisé dans un environnement commercial.
Cet appareil génère, utilise et peut radier une énergie
à fréquence radioélectrique; il est en outre susceptible
d’engendrer des interférences avec les communications
radio, s’il n’est pas installé et utilisé conformément aux
instructions du mode d’emploi. L’utilisation de cet appareil
dans les zones résidentielles peut causer des interférences
néfastes, auquel cas l’exploitant sera amené à prendre
les dispositions utiles pour palier aux interférences à ses
propres frais.

9
Operating Instructions
Transducer for AC voltage SINEAX U 553
Safety precautions to be strictly observed are marked
with following symbols in the Operating Instructions:
Contents
1. Read first and then … ................................................ 9
2. Brief description ..........................................................9
3. Technical data .............................................................9
4. Mounting ................................................................... 10
5. Electrical connections ............................................... 10
6. Adjustable measuring range by DC calibration .........11
7. Commissioning and maintenance ............................. 11
8. Releasing the transducer ..........................................11
9. Instruments admissions ............................................ 11
10. Dimensional drawing .................................................12
11. Declaration of conformity ..........................................12
1. Read first and then …
The proper and safe operation of the device
assumes that the Operating Instructions is
read carefully and the safety warnings given
in the various Sections
4. Mounting
5. Electrical connections
6. Adjustable measuring range
by DC calibration
are observed.
The device should only be handled by appropriately trained
personnel who are familiar with it and authorised to work
in electrical installations.
Unauthorized repair or alteration of the unit invalidates
the warranty.
2. Brief description
The SINEAX U 553 measuring transducer is used to convert
a sine-wave or distorted AC voltage.
The output signal, in the form of a load independent DC
current or voltage, is proportional to the measured value.
3. Technical data
Measuring input
Nominal frequency: 50/60 or 400 Hz
Nominal input
voltage: 0 - 20 to 0 - 690 V
Measuring output
DC current: 0(0.2) - 1 to 0(4) - 20 mA
Burden voltage: 15 V
Rext max. [kΩ] ≤15 V
IAN [mA]
IAN = Full output value
DC voltage: 0(0.2) - 1 to 0(2) - 10 V
Rext [kΩ] min. ≥UA [V]
2 mA
Response time: 50 or 300 ms
Power supply
AC/DC power pack (DC or 40 - 400 Hz)
Rated voltage Tolerance
85 - 230 V DC / AC DC – 15 to + 33%
AC ± 15%
24 - 60 V DC / AC
Power consumption: ≤ 1.5 W resp. ≤ 3 VA
Options
Connected to the low
tension terminal side: 24 V AC or 24 - 60 V DC,
see Fig. 3
Power supply from
measuring input
(self powered): ≥ 24 - 60 V AC or 85 - 230 V AC,
see Fig 4
Please note the max. and min. measuring input
voltage!
Type label
inscription
Input voltage
range
= internal power
supply range
Tolerance
Power
supply
connection
Self powered
by 1/2
(int. 24-60 V)
24 - 60 V AC
± 15%
Internal
measuring
input
Self powered
by 1/2
(int. 85-230 V)
85 - 230 V AC
Accuracy (acc. to IEC 60 688)
Reference value: Output end value
Basic accuracy: Class 0.5
Safety
Pollution degree: 2
Installation category: III
Environmental conditions
Operating temperature: – 10 to + 55 °C
Storage temperature: – 40 to + 70 °C
Relative humidity of
annual mean: ≤ 75%
Altitude: 2000 m max.
Indoor use statement!
External resistance:
External resistance:

10
4. Mounting
The SINEAX U 553 can be mounted on a top-hat rail.
Note “Environmental conditions” in Section
“3. Technical data” when determining the place of
installation!
Simply clip the device onto the top-hat rail (EN 50 022) (see
Fig. 1).
Fig. 1. Mounting onto top-hat rail 35 × 15 or 35 × 7.5 mm.
5. Electrical connections
Connect the electrical conductors acc. to the instructions
on type label.
Make sure that all input cables are not live (po-
tential-free) when making the connections!
Impending danger by high input voltage or
high power supply voltage!
Also note that, …
… the data required to carry out the prescribed
measurement must correspond to those mar-
ked on the nameplate of the SINEAX U 553
( measuring input, measuring output and
power supply, see Fig. 5)!
… the resistance in the output circuit may not over-
range the current output value
Rext max. [kΩ] ≤15 V
IAN [mA]
(IAN = current output value)
and not underrange the voltage output value
Rext min. [kΩ] ≥UAN [V]
2 mA
(UAN = voltage output value)
… the measurement output cables should be twisted
pairs and run as far as possible away from heavy
current cables!
In all other respects, observe all local regulations when
selecting the type of electrical cable and installing them!
Fig. 2. Power supply to
terminals 8 and 9.
Fig. 3. Power supply connected
to the low tension to terminals
12 and 13.
Fig. 4. Power supply internal
from measuring input, power
supply not required.
U = Measuring input
= Measuring output
= Power supply
4 51
10
98762
11
3
12 13
– +
U
–
4 51
10
98762
11
3
12 13
– +
U
4 51
10
98762
11
3
12 13
– +
U
–
Fig. 5. Declaration to type label
4
5
1
10
9
8
7
6
2
11
3
12 13
Works No.
Conformity
marks
Measuring input
Measuring range
Measured quantity
Measuring output
Output signal
Power
supply
Calibration seal
SINEAX U 553
Ord: 000/00U553/ 010 / 1
0-400V/ 50/60 Hz
85-230 V DC/AC
40-400 Hz 3 VA
U
4-20mA
+
–
+
–
0,5

11
6. Adjustable measuring range by DC calibra-
tion
DC calibration is performed at the user’s
risk. The warranty is void if the calibration
seal is removed.
Reliably isolate the measuring input from
dangerous voltages.
Setting: Admissible alteration of full scale
output, variable sensitivity, adjust-
able with potentiometer P200.
Setting range:
0.85 - 1.15 · UN (± 15%)
100%
0 0.85 1.15
0
Output
Input 1
UN
– Remove calibration seal (small sticker).
– Connect the power supply .
– Connect an average burden and a meter
(e.g. MetraHit 18s) to output .
– Calibrate the output “zero point” using P201. (The “zero
point” corresponds to the demand value for zero input).
– P201 does not influence the full-scale value.
– Connect the DC calibration voltage of 5 V to KP1 (-) and
KP2 (+).
– Adjust the calibration voltage so that the output signal
indicates 100% ± 0.1%.
– The calibration voltage thus determined equals the refe-
rence voltage Uref actual.
– The available setting range is
Uref demand = Uref actual · 0.85 - 1.15.
– Recalibrate the output signal to 100% ± 0.1% using
P200.
– Replace the seal over the calibration openings.
Examples of the max. setting:
Alteration of measuring range from
0 - 250 V to 0 - 287.5 V
Measuring range: 0 - 250 V, Output: 0 - 20 mA
Reference voltage determined Uref actual = 5.04 V
Measuring range: 0 - 287.5 V, Output: 0 - 20 mA
Uref dem. = 5.04 · 287.5 = 5.796
250
Uref demand = 5.796 V is the new calibration voltage
Uref actual = Old calibration voltage
Uref demand = New calibration voltage
UN = Full-scale of measurement range on delivery
Germanischer Lloyd
Type approval certificate: 12 259-98 HH
CSA approved for USA and Canada
file-nr. 204767
10
11
12 13
4-20mA
KP1 (–) KP2 (+)P200P201
+
–
0,5
Fig. 6. Locations of the potentiometers P201 and P200 and the
terminals KP1 and KP2.
7. Commissioning and maintenance
Switch on the power supply and the measuring input. It is
possible during the operation to disconnect the output line and
to connect a check instrument, e.g. for a functional test.
No maintenance is required.
8. Releasing the transducer
Release the transducer from a top-hat rail as shown in
Fig.7.
Fig. 7
9. Instruments admissions
FCC Compliance and Canadian DOC Statement
This equipment has been tested and found to comply with
the limits for a Class A digital device, pursuant to both part
15 of the FCC Rules and the radio interference regulations
of the Canadian Department of Communications: These
limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a
commercial environment. This equipment generates, uses
and can radiate radio frequency energy and, if not installed
and used in accordance with the instruction manual, may
cause harmful interference to radio communications.
Operation of this equipment in a residential area is like to
cause harmful interference in which case the user will be
required to correct the interference at his own expense.

12

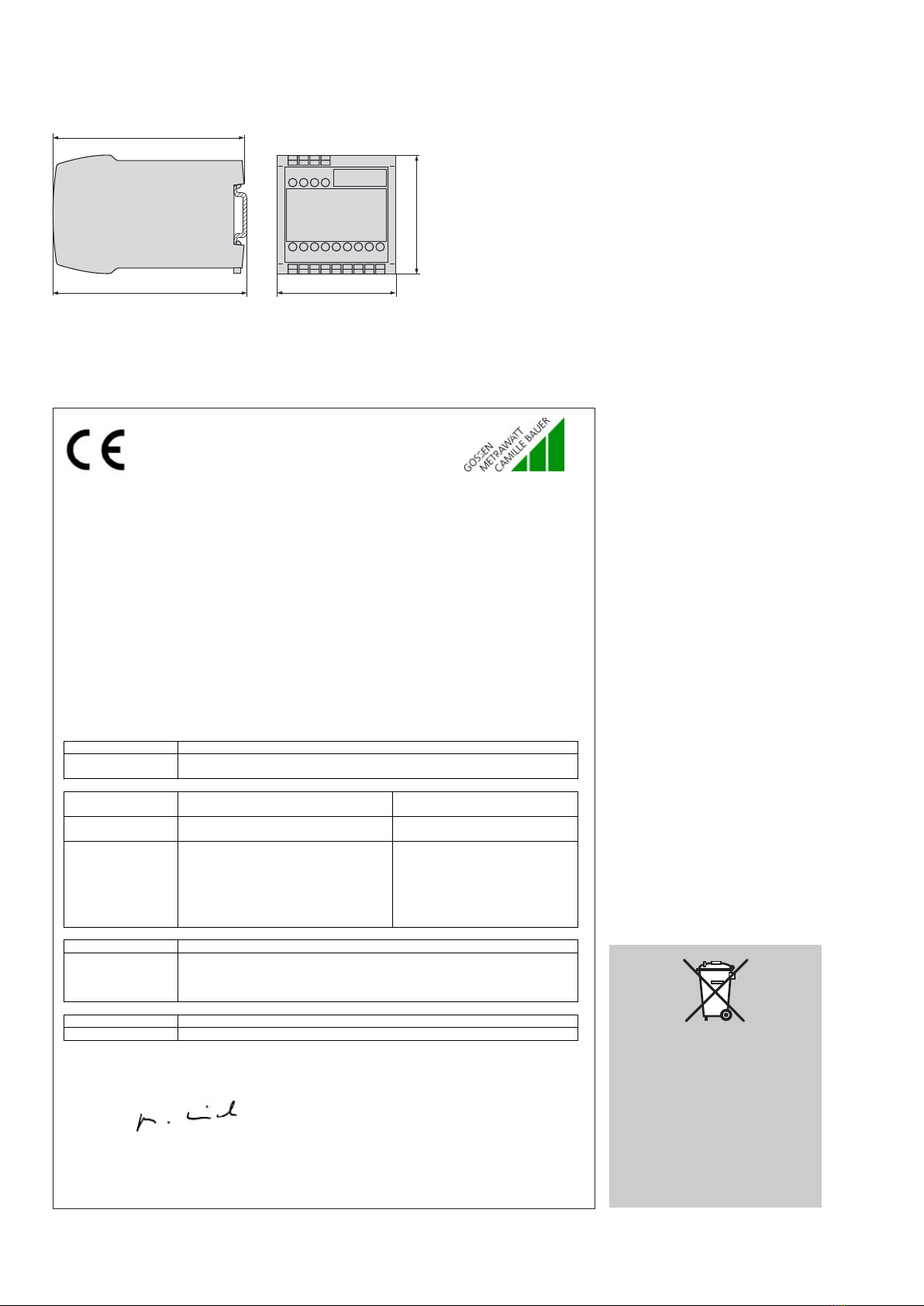

10. Mass-Skizze / 10. Croquis d’encombrement / 10. Dimensional drawing
70
69.1
114.1
112.5
4
5
1
10
9
8
7
6
2
11
3
12 13
Bild 8. Gehäuse P13/70 auf Hutschiene (35 ×15 mm oder
35×7,5 mm, nach EN 50 022) aufgeschnappt.
Fig. 8. Boîtier type P13/70 encliqueté sur rail «à chapeau»
(35 ×15 mm ou 35×7,5 mm, selon EN 50 022).
Fig. 8. Housing type P13/70 clipped onto a top-hat rail
(35 ×15 mm or 35×7.5 mm, acc. to EN 50 022).
11. Konformitätserklärung / 11. Certificat de conformité / 11. Declaration of conformity
Di es e Er kl är un g be sc he in ig t di e Üb er ei nst im mu ng m it d en Thi s d ec lar ation cert ifi es co mplia nce w ith t he ab ove ment ion ed
gen an nte n Ric ht li nie n, be in ha lte t jed oc h kei ne Zu si cheru ng dir ect ive s but does no t inc lud e a p rop er ty ass ur anc e.
von E ig en sc ha ft en . D ie S ic he rh ei ts hinwe is e de r mi tg elief er te n The sa fet y n ote s given in the product do cum ent ati ons , w hic h are
Produktdokumentationen sind zu b eachte n. part of the supp ly, must be obs erved .
EG - KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Dokument-Nr./ U553.DOC
Document.No.:
Hersteller/ Camille Bauer AG
Manufacturer: Switzerland
Anschrift / Aargauerstrasse 7
Address: CH-5610 Wohlen
Produktbezeichnung/ Messumformer für Wechselspannung mit Hilfsenergie-Anschluss
Product name: Transducer for AC voltage, with power supply connections
Typ / Type: SINEAX U 553
Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein,
nachgewiesen durch die Einhaltung folgender Normen:
The above mentioned product has been manufactured according to the regulations of the following
European directives proven through compliance with the following standards:
Nr. / No. Richtlinie / Directive
89/336/EWG
89/336/EEC
Elektromagnetische Verträglichkeit - EMV - Richtlinie
Electromagnetic compatibility -EMC directive
EMV /
EMC
Fachgrundnorm /
Generic Standard
Messverfahren /
Measurement methods
Störaussendung /
Emission
EN 50 081-2 : 1993 EN 55011 : 1992
Störfestigkeit /
Immunity
EN 50 082-2 : 1994 IEC 1000-4-2 : 1991
IEC 1000-4-3 : 1995
IEC 1000-4-4 : 1988
IEC 1000-4-5 : 1995
IEC 1000-4-6 : 1995
IEC 1000-4-11: 1993
Nr. / No. Richtlinie / Directive
73/23/EWG
73/23/EEC
Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungs-
grenzen - Niederspannungsrichtlinie - CE-Kennzeichnung : 95
Electrical equipment for use within certain voltage limits - Low Voltage Direc -
tive - Attachment of CE mark : 95
EN/Norm/Standard IEC/Norm/Standard
EN 61 010-1 : 1993 IEC 1010-1 : 1990 + A1 : 1992
Ort, Datum /
Place, date: Wohlen, den 28. Januar 1998
Unterschrift / M.Ulrich
Signature: Leiter Entwicklung
Geräte dürfen nur fachgerecht
entsorgt werden!
Les appareils ne peuvent être
éliminés que de façon appro-
priée!
The instruments must only be
disposed of in the correct way!
