Cardin Elettronica S504 User manual

1
CARDIN ELETTRONICA S.p.A
Via del lavoro, 73 – Z.I. Cimavilla - 31013 Codognè (TV) Italy
Tel: [phone] / Fax: [phone]
e-mail (Italy): [email protected]
e-mail (Europe): [email protected]
The S504 and S508 series conform to the essential requirements of the directive 99/05/CE
and the technical reference standards have been applied.
Frequency validity: 433.92 / 868.3 MHz for all countries
MODEL DATE SERIAL Nr. NAME
RPQ S504-S508
03.11.2015
ZVL580.00
RADIOPROGRAMMATORE IN CASSETTA PER SERRANDE
Messa in funzione ed uso pagine 2-11
Disegni tecnici d'installazione e riferimento pagine 52-57
OUTDOOR RADIOPROGRAMMER FOR ROLLING SHUTTERS
Set up and user instructions pages 12-21
Installation and reference drawings pages 52-57
RADIOPROGRAMMATEUR SOUS COFFRET POUR GRILLES ET RIDEAUX À ENROULEMENT
Mise en service et utilisation pages 22-31
Dessins techniques d’installation et référence pages 52-57
FUNKSTEUERUNG ZUR AUSSENANWENDUNG FÜR ROLLGITTER U. ROLLTORE
Inbetriebnahme und Benutzung Seiten 32-41
Technische Installations- und Referenzzeichnungen Seiten 52-57
RADIOPROGRAMADOR EN CAJA PARA CIERRES ENROLLABLES
Puesta en función y uso páginas 42-51
Dibujos técnicos de instalación y referencias páginas 52-57
www.cardin.it
®

2
Avvertenze
Ilpresentemanualesirivolgeapersoneabilitateall'installazionedi"Apparecchiutilizzatoridienergiaelettrica"
e richiede una buona conoscenza della tecnica, esercitata in forma professionale. L'uso ed installazione di
questa apparecchiatura deve rispettare rigorosamente le indicazioni fornite dal costruttore e le normative di
sicurezza vigenti.
Attenzione! Solo per clienti dell’EU - Marcatura WEEE.
Il simbolo indica che il prodotto alla ne della propria vita utile deve essere raccolto separa-
tamente dagli altri riuti. L’utente dovrà pertanto conferire l’apparecchiatura agli idonei centri
di raccolta differenziata dei riuti elettronici ed elettrici, oppure riconsegnarla al rivenditore al
momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno
a uno. L’adeguata raccolta differenziata per l’avvio al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla
salute e favorisce il riciclo dei materiali. Lo smaltimento abusivo del prodotto da parte del detentore
comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente nello Stato
Comunitario di appartenenza.
Descrizione
I sistemi di radiocomando S504 e S508 sono composti da uno o più trasmettitori e da uno o più radio-
programmatori che saranno combinati in relazione alle esigenze speciche d'impianto. Nel radioprogram-
matore si possono memorizzare no a 1000 codici diversi; i codici vengono, in fase di memorizzazione,
trasferiti in una memoria non volatile.
Importante: Poiché ad ogni comando il codice trasmesso cambia, se la trasmissione viene interrotta
da un disturbo, il ricevitore si aspetta un codice diverso, pertanto per ristabilire il comando è necessario
rilasciare e ripremere il tasto del trasmettitore.
Possibilità d'impiego
Il radioprogrammatore permette il comando a distanza di un motore monofase 230 Vac 600 W.

3
Modulo di memoria ZGB24LC64-I/P
Costituita da una memoria non volatile di tipo EEPROM, contiene i codici dei trasmettitori e
permette la memorizzazione di 1000 codici. Nel modulo i codici vengono mantenuti anche in
assenza di alimentazione.
Attenzione! La rimozione e l’inserimento del modulo di memoria deve essere eseguito
a radioprogrammatore spento, pena la corruzione dei dati in essa contenuti.
PREDISPOSIZIONE IMPIANTO
Per ottenere la portata massima del sistema radiocomando è bene scegliere con attenzione
il punto d'installazione dell’antenna.
La portata è strettamente legata alle caratteristiche tecniche del sistema e varia in base alle
caratteristiche delluogo dipostazione. Per portatasi intendela distanzatra segnale trasmesso
e/o ricevuto a buon ne. È consigliato l'utilizzo dell'antenna Cardin ANS400/ANQ800-1 per
ottenere un funzionamento ottimale dell'impianto. Collegare al ricevitore l'antenna accordata
con un cavo coassiale RG58 (impedenza 50Ω) lungo max. 15 m.
Trasmettitori 433 MHz Trasmettitori 868 MHz Descrizione
TXQ504C2 TXQ508C2 Trasmettitore precodicato a 2 funzioni
TXQ504C4 TXQ508C4 Trasmettitore precodicato a 4 funzioni
TXQ504C8 TXQ508C8 Trasmettitore precodicato 8 funzioni
TXQPRO504-4 TXQPRO508-4 Trasmettitore industriale precodicato 4 funzioni
TXQPRO504-4A TXQPRO508-4A Trasmettitoreindustrialeprecodicato4funzioni+ antenna
Radioprogrammatore 433 MHz Radioprogrammatore 868 MHz Descrizione
RPQ504 RPQ508 Radioprogrammatore per serrande

4
Trasmettitore
Il trasmettitore è precodificato e utilizza un circuito integrato programmato in fabbrica con un
numero identicativo unico per ogni trasmettitore; tutti i parametri necessari alla codica sono
contenuti in questo circuito integrato. Il trasmettitore possiede un meccanismo di auto-spegni-
mento dopo almeno 20 secondi di attivazione continuata (per limitare il consumo della batteria).

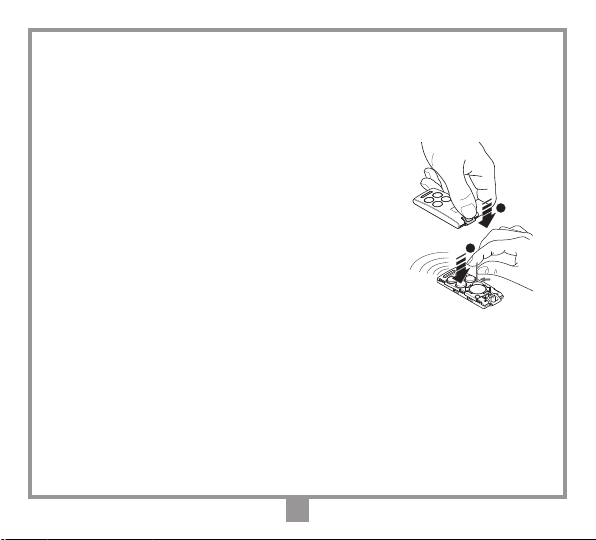

Funzione di blocco tasti
• Il trasmettitore ha la possibilità di inserire la funzione di blocco
tasti, modalità che protegge l’apparecchio da attivazioni casuali
(involontarie):
- per attivare la funzione tenere premuto “MR” per 8 secondi nché
lampeggiailledarancione;aquestopuntoperattuareuncomando
sarà necessario premere tre volte consecutive il tasto voluto;
- per ripristinare la funzione standard tenere premuto “MR” per 8
secondi nché il led arancione lampeggia.
Installazione (fig. 4)
L’apparecchiatura dovrà essere collocata:
- al riparo da urti e manomissioni;
- ad altezza sufciente dal suolo, al riparo da possibili colmi d’acqua e non esposto alla piog-
gia;
- in una posizione facilmente raggiungibile dal tecnico, per interventi di manutenzione.
Il ssaggio del contenitore viene eseguito servendosi della staffa "ssaggio rapido". La staffa
viene ssata alla parete con due tasselli "1" (curare la messa in bolla). Eseguiti i collegamenti
elettrici, il contenitore viene inserito a scatto sulla stessa staffa "2". In caso di manutenzione è
sufciente una pressione operata sulla scatola, dal basso verso l’alto per ottenere lo sgancia-
mento del contenitore.
1
2
MR

5
Collegamento elettrico (fig. 4a)
Prima di eseguire il collegamento elettrico accertarsi che:
- la tensione e la frequenza riportate sulla targhetta caratteristiche corrispondano a quelle
dell’impianto di alimentazione;
- un interruttore bipolare con apertura tra i contatti di almeno 3 mm sia inserito a monte
dell’apparecchiatura;
- i cavi della linea 230V passino attraverso i fori "A", separati dai cavi di collegamento in bassa
tensione che passano attraverso i fori "B";
- i cavi di collegamento siano protetti da sollecitazioni meccaniche;
- ultimati i collegamenti i fori utilizzati per il passaggio cavi vengano siliconati;
- i fori non utilizzati siano chiusi con gli appositi tappi in gomma "C".
Collegamento morsettiera (fig. 5)
Attenzione: ai morsetti (8…16) per circuiti esterni devono essere collegati solo circuiti a bas-
sissima tensione di sicurezza.
1-2 Alimentazione radioprogrammatore 230Vac 50-60 Hz
3-4-5 Uscita comando motore 600 W Chiusura-Apertura-Comune
6 Collegamento terra motore
7 Collegamento terra alimentazione
8-9 Alimentazione fotocellula 24 Vac (max. 100 mA)
10 Ingresso tasto apertura "TA" (contatto N.A.)
11 Ingresso tasto chiusura "TC" (contatto N.A.)
12 Ingresso tasto di blocco "TB" (contatto N.C.)
13 Comune per tutti gli ingressi
14 Ingresso per sicurezza "FTC" (contatto N.C.) con inversione in fase di chiusura
15 Collegamento antenna
16 Massa antenna

6
Segnalazioni e fusibili
L1 LED di segnalazione alimentazione
L2 LED di segnalazione gestione codici dei trasmettitori *
L3 LED di segnalazione procedura di programmazione tempi e di segnalazione sicurezze in allarme
F1 Fusibile 4A ritardato (microfusibile radiale)
F2 Fusibile 160 mA ritardato (microfusibile radiale)
*Se il led "L2" lampeggia a gruppi di cinque continuamente signica che la memoria è
mancante o guasta. Se invece, il led "L2" lampeggia continuamente è necessario premere i tasti
"P1" e "P2" per 5 secondi no allo spegnimento del led.
Procedura di programmazione tempi
- Tempo di lavoro max: 180 secondi
- Tempo di pausa max: 60 secondi
1) Premere e tenere premuto il tasto "P2" PROG nché si accende il LED "L3".
2) Portare la serranda in completa chiusura con il tasto "P1" MEMO/DEL (l’azionamento viene
eseguito in modalità "uomo presente").
3) Premere il tasto "P2" per dare inizio alla manovra di apertura.
4) Quando la serranda arriva in completa apertura, e si attiva il necorsa di apertura che
disalimenta il motore, bloccandolo, attendere 3-4 secondi e poi premere nuovamente il
tasto "P2": il LED "L3" comincia a lampeggiare segnalando l’inizio del conteggio del tempo
di pausa.
5) Alla successiva pressione di "P2" si termina il conteggio del tempo di pausa e la serranda
inizia la chiusura.
6) Quando la serranda arriva in completa chiusura, e si attiva il necorsa di chiusura che
disalimenta il motore, bloccandolo, attendere 3-4 secondi e poi premere il tasto "P2"; a
questo punto la programmazione tempi è terminata ed il LED "L3" si spegne.

7
Nota: dopo aver attivato la procedura di programmazione, il passo 2 può essere eseguito anche
premendo il tasto "TC", e dal passo 3 in poi si può procedere anche attivando il tasto di apertura
"TA".
Attenzione! Se al termine della programmazione tempi i LED "L2" ed "L3" lampeggiano
simultaneamente, vuol dire che l’operazione non è andata a buon ne e sarà necessario
ripeterla dal passo 1.
Modalità di funzionamento
• Semiautomatico (Dip 1 = OFF, Dip 2 = OFF)
- richiusura automatica disabilitata
- ciascun tasto del trasmettitore ha la funzione di comando sequenziale
Apertura - Stop - Chiusura - Stop.
• Semiautomatico (Dip 1 = OFF, Dip 2 = ON)
- richiusura automatica disabilitata
- i tasti canale del trasmettitore hanno la funzione:
A - Apertura - B - Chiusura - C - Blocco - D - Sequenziale.
• Automatico (Dip 1 = ON, Dip 2 = OFF)
- richiusura automatica abilitata;
- i tasti canale del trasmettitore hanno la funzione:
A - Apertura - B - Chiusura - C - Blocco - D - Sequenziale.
• Uomo presente (Dip 1 = ON, Dip 2 = ON)
- uomo presente in chiusura.
- le fotocellule "FTC" in chiusura agiscono bloccando il moto
- il comando sequenziale non è accettato
- i tasti canale del trasmettitore hanno la funzione:
A - Apertura - B - Chiusura - C - Blocco - D - Nessuna funzione.
12
12
2
1
2
1

8
Note:
- Ponticellando assieme l’ingresso "TA" e l’ingresso "TC" si trasforma l’ingresso "TA" in
comando sequenziale con funzione Apre-Stop-Chiude-Stop.
- La manovra a "uomo presente" si può ottenere anche semplicemente tenendo premuto per
più di un secondo il tasto "TA" (o il tasto "TC").
- Se c’è qualche sicurezza in allarme (tasto di blocco o fotocellula) il LED "L3" lampeggia
velocemente.
• Funzione Jumper "J2":
- INSERITO fotocellule impediscono anche l’attivazione del motore, se risultano in allarme.
- DISINSERITO fotocellule agiscono da protezione quando la serranda è in movimento.

9
OPERAZIONI DI GESTIONE IMPIANTO
Attenzione! Prima di procedere alla prima memorizzazione dei trasmettitori, ricordarsi di
cancellare interamente la memoria
• Memorizzazione di un codice canale
1. Premere e tenere premuto il tasto "P1": il LED "L2" lampeggia lentamente.
2. Attivare contemporaneamente il trasmettitore sul canale da memorizzare, "L2" rimane
acceso per 2 secondi segnalando che il canale è stato memorizzato; se il LED continua
a lampeggiare lentamente, allora il canale è già stato memorizzato precedentemente. È
possibile memorizzare un solo canale alla volta. Per inserire un canale successivo ripetere
i punti 1 e 2 dopo aver rilasciato il tasto. Quando la memoria codici è completa (1000
trasmettitori memorizzati) è possibile memorizzare un nuovo trasmettitore solamente dopo
averne cancellato completamente uno esistente o tramite la cancellazione completa della
memoria.
• Cancellazione di un codice canale (tramite un trasmettitore associato)
1. Premere due volte il tasto "P1"; alla seconda pressione tenere premuto il tasto: il LED "L2"
lampeggia a brevi impulsi.
2. Attivare il trasmettitore sul canale da cancellare no a quando il LED "L2" rimane acceso per
2 secondi segnalando che il canale è stato cancellato.
Ripetere i punti 1 e 2 per cancellare ulteriori canali, dopo aver rilasciato il tasto.
• Cancellazione completa memoria codici (utenti)
- Premere per 3 volte "P1"; alla terza pressione tenere premuto il tasto. Durante la procedura
di cancellazione (3-4 secondi) il LED "L2" rimane acceso. A ne cancellazione il LED lam-
peggia 3 volte; a questo punto rilasciare il tasto.

10

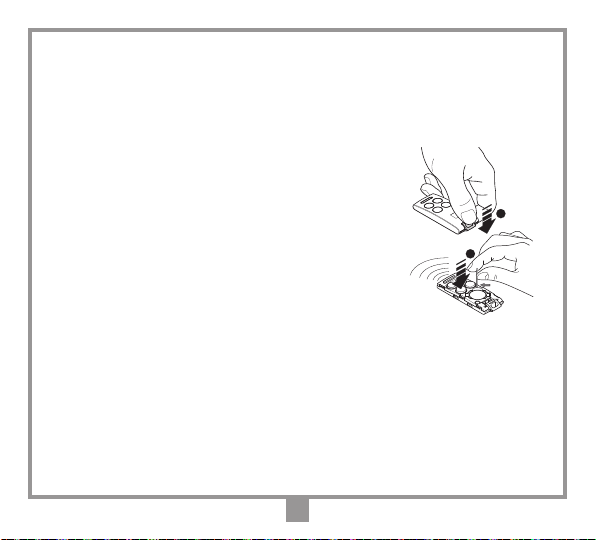

• Memorizzazione rapida
Questa procedura consiste nell'abilitazione di un nuovo trasmettitore da postazione remota median-
te l'ausilio di un altro trasmettitore già memorizzato nell'impianto. Non essendo richiesta la presenza
di ricevitori questa procedura può avvenire in qualsiasi luogo lontano dall'impianto (per esempio nel
vostro punto vendita di ducia).
L'abilitazione alla procedura di "memorizzazione rapida" viene abilitata o disabilitata sul rice-
vitore tramite l’inserimento/disinserimento del jumper R.MEMO:
• Jumper R.MEMO inserito: memorizzazione rapida abilitata
• Jumper R.MEMO disinserito: memorizzazione rapida disabilitata.
- Togliere il guscio superiore dei trasmettitori da memorizzare e di quello già memorizzato facendo leva
come indicato in gura (dett. a).
- Afancare il trasmettitore A, già memorizzato sul ricevitore, al trasmettitore nuovo B(dett. b).
- Con un adeguato oggetto appuntito premere e rilasciare il tasto MR sui due trasmettitori (in sequenza
o simultaneamente).
- I led arancione dei due trasmettitori lampeggiano lentamente.
- Premere e rilasciare sul trasmettitore Aun tasto di canale già attivo sul ricevitore (dett. c).
- Il led del nuovo trasmettitore Brimane acceso per 3 secondi per confermare la memorizzazione (dett. d).
Il trasmettitore Bè abilitato al comando del ricevitore esattamente come il trasmettitore A.
MEMORIZZAZIONE CODICE TX-TX
TRQ504
29-10-2013
DM0910 Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: [phone] Fax: [phone]
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
MR
A
MR
B
1
2
3
MEMORIZZAZIONE CODICE TX-TX
TXQ504C4
29-10-2013
DM0911 Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: [phone] Fax: [phone]
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
A
MEMORIZZAZIONE CODICE TX-TX
TXQ504C4
29-10-2013
DM0912 Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: [phone] Fax: [phone]
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
B

11
CARATTERISTICHE TECNICHE
RADIOPROGRAMMATORE
- alimentazione ................................................................................................ 230 Vac, 50-60Hz
- uscita comando motore .................................................................................................. 600 W
- temperatura di esercizio ...................................................................................... -20°…+55 °C
- trasmettitori memorizzabili..................................................................................................1000
TRASMETTITORE
- frequenza di trasmissione..........................................................................433,92 / 868,3 MHz
- potenza apparente irradiata............................................................-10…-7dBm (100-200 µW)
- modulazione.................................................................................................................. FM/FSK
- alimentazione (batteria litio) ............................................................................3V (1 x CR2032)
- assorbimento.................................................................................................................... 18 mA
- temperatura di esercizio ...................................................................................... -10°…+55 °C
- umidità relativa ..................................................................................................................<95%
- tipo di codica..........................................................................................................rolling code
- numero di combinazioni complessive (128 bit):................................................................... 2128
- numero delle funzioni (canali) ...................................................................................................4
- autospegnimento: ..............................................................................dopo almeno 20 secondi
- portata (trasmettitori tascabili) ................................................................................100 - 150 m
- portata (trasmettitori industriali)....................................................................................... 200 m
- portata (trasmettitori industriali con antenna esterna).................................................... 700 m

12
REMARKS
These instructions are aimed at professionally qualied "installers of electrical equipment" and must respect
the local standards and regulations in force. The use and installation of these appliances must rigorously respect
the indications supplied by the manufacturer and the safety standards and regulations in force.
Attention! Only for EU customers - WEEE marking. This symbol indicates that once
the products life-span has expired it must be disposed of separately from other rubbish.
The user is therefore obliged to either take the product to a suitable differential collec-
tion site for electronic and electrical goods or to send it back to the manufacturer if the
intention is to replace it with a new equivalent version of the same product. Suitable differential
collection, environmental friendly treatment and disposal contributes to avoiding negative effects
on the ambient and consequently health as well as favouring the recycling of materials. Illicitly
disposing of this product by the owner is punishable by law and will be dealt with according to
the laws and standards of the individual member nation.
Description
The S504 and S508 Radio control systems consist of one or more transmitters and one or more
receivers which can be combined to meet the specic needs of the system. The radio programmer is
able to memorise up to 1000 different codes and the generated code is memorised in a non-volatile
memory module.
Important: The transmitted code changes for each command (rolling code). If disturbance interrupts
the transmission, the receiver will wait for a different code, the relay can then only be activated by rst
releasing and then pressing the transmitter channel button again.
Use
The radio programmer allows the remote activation of a 230 Vac 600 W single phase motor.

13
Memory module ZGB24LC64-I/P
The module is furnished with a none-volatile EEPROM type memory and contains the transmitter
codes and allows you to memorise up to 1000 codes. The programmed codes remain stored even
in the absence of power.
Attention! Removing and inserting the memory module must be carried out when the receiver is
switched off otherwise the memory content could become corrupt.
PREPARING THE SYSTEM
To obtain the best results from the radio control system the aerial installation site should be carefully
chosen. ‘Range’ is intended to mean the working distance, measured in free space, between the
receiver and the transmitter with the aerial installed.
The range is therefore closely linked to the technical characteristics of the system and varies accord-
ing to the characteristics of the site in which the system is located.
For best performance we advise you to use the Cardin ANS400 / ANQ800-1 aerial. Wire the aerial
to the receiver using a coaxial cable RG58 (impedance 50Ω) with a maximum length of 15 m.
Transmitters 433 MHz Transmitters 868 MHz Description
TXQ504C2 TXQ508C2 2-channel precoded transmitters
TXQ504C4 TXQ508C4 4-channel precoded transmitters
TXQPRO504-4 TXQPRO508-4 4-channel precoded industrial transmitters
TXQPRO504-4 TXQPRO508-4 4-channel precoded industrial transmitters
TXQPRO504-4A TXQPRO508-4A 4-channelprecodedindustrialtransmitters+aerial
Radio programmer 433 MHz Radio programmer 868 MHz Description
RPQ504 RPQ508 Radio programmer for rolling shutters

14
Transmitters
The transmitter is pre-coded and is tted with an integrated circuit which is programmed in the
factory with a unique identication number. All the code parameters are contained in this integrated
circuit. The transmitter has an automatic shut down mechanism which cuts in after at least 20 seconds
of continuous use (this limits battery consumption).
Key block function
• A key block function has been added to protect the appliance from
accidental activation;
- toactivatethefunctionpressand holddown “MR” for8 secondsuntil
the orange led starts ashing, at this point to activate a command
you will need to press the required key three times consecutively;
- to reset the function to standard operation standard press and hold
down “MR” for 8 seconds until the orange led starts ashing.
Installation (fig. 4)
Work out the position in which the programmer will be situated
remembering that the site must be:
- a position safe from accidental collision;
- high enough above the ground to be safe from pools of water;
- in a position which the technician can easily reach.
The case is xed using "fast-tting" brackets. The bracket should be xed to the wall using two
raw plugs "1" (check that it is square to the wall), the case can be then slid onto the bracket "2"
therefore xing it to the wall. The slot-in circuit located towards the bottom of the case can be
easily extracted to facilitate wiring up the device. If any repair work is necessary the case can
be easily extracted by pushing upwards the action of which will separate it from the bracket.
1
2
MR

15
Electrical connection (fig. 4a)
Before connecting the device to the mains make sure that:
- the voltage and frequency rated on the data plate conform to those of the mains supply;
- an all pole circuit breaker which leaves at least 3 mm between the contacts has been installed
between the device and the mains;
- the high voltage 230V wires pass through the holes marked "A" and are routed separately
from the low voltage wires which pass through the holes marked "B";
- the wires are fastened down using a cable clamp;
- once the wiring is complete the holes through which the wires have passed have been sealed
using silicon;
- the holes which are not used are blocked by inserting the caps "C".
Terminal board connections (fig. 5)
Caution: only low voltage circuits may be wired to the external circuit binding posts 8…16.
1-2 Power supply 230Vac 50-60 Hz
3-4-5 Output for 1 motor 600 W Close-Open-Common
6 Motor earth wire
7 Power supply earth wire
8-9 Photocell power supply 24 Vac (max. 100 mA)
10 Opening button input "TA" (N.O. contact)
11 Closing button input "TC" (N.O. contact)
12 Stop button input "TB" (N.C. contact)
13 Common for all inputs
14 Security device input "FTC" (N.C. contact) with inversion during closing
15 Antenna pole
16 Antenna ground

16
Leds and fuses
L1 Power on LED
L2 Transmitter code management LED *
L3 Time programming indicator and security device alarm LED
F1 4A delayed fuse (radial micro fuse)
F2 160 mA delayed fuse (radial micro fuse)
*If led "L2" ashes continuously in groups of ve the memory module is either missing or
damaged. If instead, led "L2" ashes continuously you will need to press down buttons "P1"
and "P2" for 5 seconds until the led switches off.
Time programming procedure
- Maximum work time: 180 seconds
- Maximum pause time: 60 seconds
1) Press and hold down button "P2" PROG until LED "L3" lights up.
2) Close the rolling shutter completely using button "P1" MEMO/DEL (this action is carried
out in the "manual mode").
3) Press button "P2" to start the opening manoeuvre.
4) When the rolling shutter arrives at the completely open position and the opening travel limit
activates, cutting off power to the motor, wait 3-4 seconds and then press "P2" again; the
LED "L3" will start to ash indicating that the pause time count has started.
5) The next time you press "P2" the pause time will stop and the rolling shutter will begin to
close.
6) When the shutter is completely closed and the closing travel limit activates, cutting off
power to the motor, wait 3-4 seconds and then press "P2"; at this point time programming
has ended and LED "L3" will switch off.

17
Note: after activating the programming procedure, step 2 can also be carried out by pressing
the button "TC", and from step 3 onwards you may proceed using the opening button "TA".
Attention! If at the end of time programming the LEDs "L2" and "L3" ash simultaneously
the operation was not successful and you will have to repeat the procedure from step 1.
Function mode
• Semi-automatic (Dip 1 = OFF, Dip 2 = OFF)
- automatic reclosing deactivated
- each transmitter channel works as a sequential command.
Open - Stop - Close - Stop.
• Semi-automatic (Dip 1 = OFF, Dip 2 = ON)
- automatic reclosing deactivated
- the transmitter channels have the following functions:
A - Open - B - Close - C - Stop - D - Sequential.
• Automatic (Dip 1 = ON, Dip 2 = OFF)
- automatic reclosing enabled
- the transmitter channels have the following functions:
A - Open - B - Close - C - Stop - D - Sequential.
• Manual mode (Dip 1 = ON, Dip 2 = ON)
- manual operation during closing.
- the closing photocell "FTC" intervenes blocking the motor
- the sequential command has no effect
- the transmitter channels have the following functions:
A - Open - B - Close - C - Stop - D - No function.
12
12
2
1
2
1

18
Note:
- Bridging the "TA" and "TC" contacts will transform "TA" into a sequential command with
the functions Open-Stop-Close-Stop.
- The "manual" manoeuvre can also be obtained by simply keeping the "TA" button (or the
"TC" button) held down for more than one second.
- If a security device is in alarm (stop button or photocell) the LED "L3" will ash quickly.
• Jumper "J2" function:
- INSERTED : if the photocell is in alarm it impedes the activation of the motor.
- DISINSERTED : the photocells only have safety functions when the shutter is moving.

19
SYSTEM MANAGEMENT OPERATIONS
Attention! Before memorising the transmitters for the rst time remember to cancel the
entire memory content.
• Memorizing a channel code
1. Press and hold down button "P1", LED "L2" will ash slowly.
2. At the same activate the transmitter channel to be memorised, "L2" will remain lit for 2
seconds indicating that the channel has been memorised; if the LED keeps ashing slowly
the channel was already memorised. Only one channel can be memorised at a time. To
insert another channel repeat points 1 and 2 after having released the button. When the
code memory is complete (1000 transmitters memorised) you may only memorise a new
transmitter after you have completely cancelled an existing transmitter or after cancelling
the entire memory content.
• Deleting a channel code (via an associated transmitter)
1. Press the button "P1" twice and hold down after pressing the second time: LED "L2" will
ash at brief intervals.
2. Activate the transmitter channel to be cancelled, "L2" will remain lit for 2 seconds indicating
that the channel has been cancelled;.
To cancel another channel repeat points 1 and 2 after having released the button.
• Deleting the entire code memory content (users)
- Press "P1" three and hold down after pressing the third time. During the cancellation
procedure (3-4 seconds) LED "L2" remains lit. After cancellation the LED will ash 3 times;
at this point release the button.

20
• Rapid memorising procedure
This procedure allows you to enable a new transmitter (from a remote position) with the help of a
transmitter that has already been memorised in the system. As the presence of the receiver is not
required this procedure can be carried out in any remote location (for example in your chosen sales
outlet).
Access to the "rapid memorising" procedure can be enabled or disabled on the receiver by
inserting (or removing) the jumper R.MEMO:
• Jumper R.MEMO inserted: the rapid memorization procedure is enabled.
• Jumper R.MEMO not inserted: the rapid memorization procedure is disabled.
- Remove the upper cover from the transmitter to be memorised and from the transmitter that has
already been memorised as shown in the drawing below (det. a).
- Place the transmitter A, that has already been memorised in the receiver, beside the new transmit-
ter B(det. b).
- Using a pointed object press and release the MR button on both transmitter (in sequence or simul-
taneously).
- The orange LEDS on the transmitters will ash slowly.
- Press and release a channel button on transmitter Athat is already present in the receiver (det. c).
- The led of the new unit Bwill remain lit for 3 seconds to conrm memorization (det. d).
Transmitter Bwill now command the receiver exactly like transmitter A.
MEMORIZZAZIONE CODICE TX-TX
TRQ504
29-10-2013
DM0910 Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: [phone] Fax: [phone]
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
MR
A
MR
B
1
2
3
MEMORIZZAZIONE CODICE TX-TX
TXQ504C4
29-10-2013
DM0911 Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: [phone] Fax: [phone]
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
A
MEMORIZZAZIONE CODICE TX-TX
TXQ504C4
29-10-2013
DM0912 Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: [phone] Fax: [phone]
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
B
