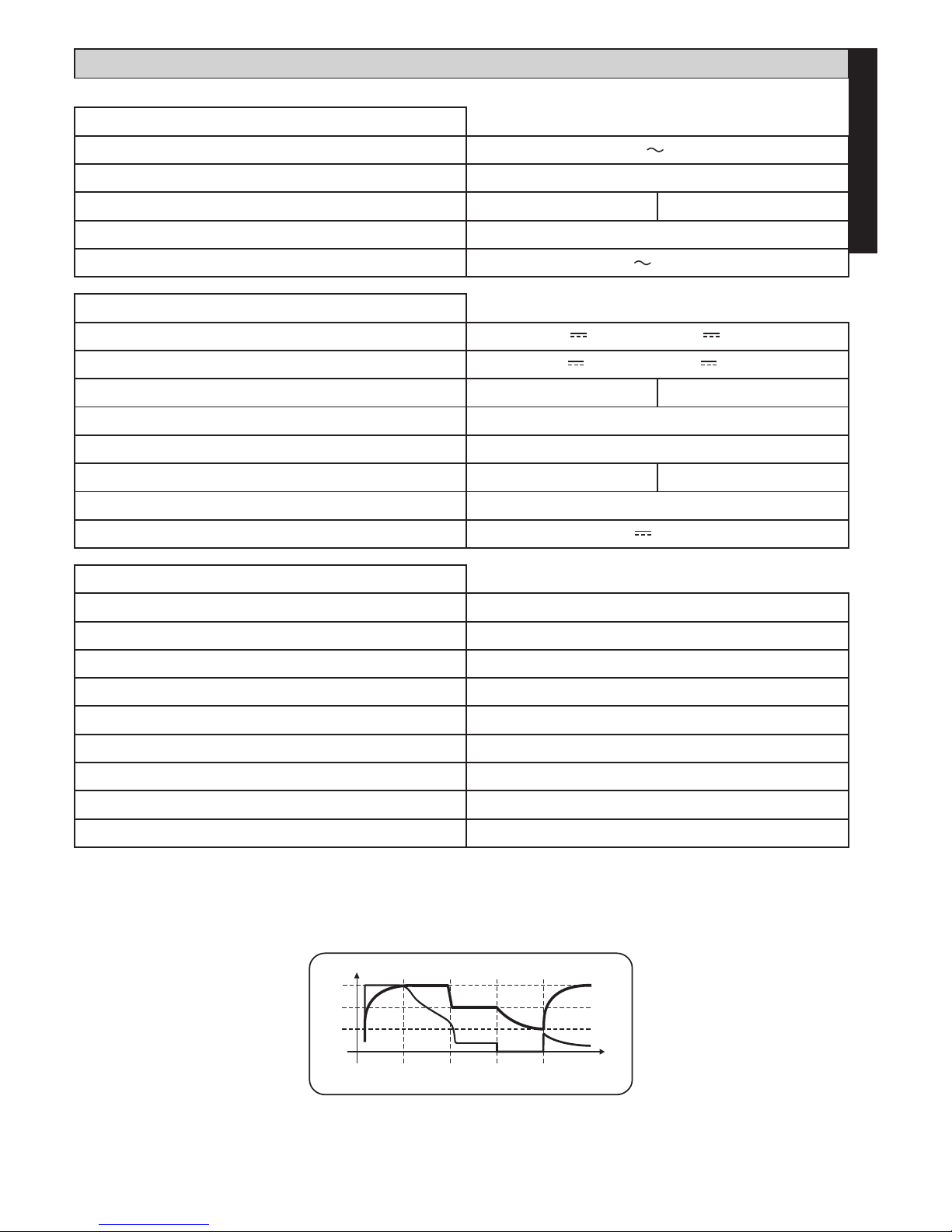

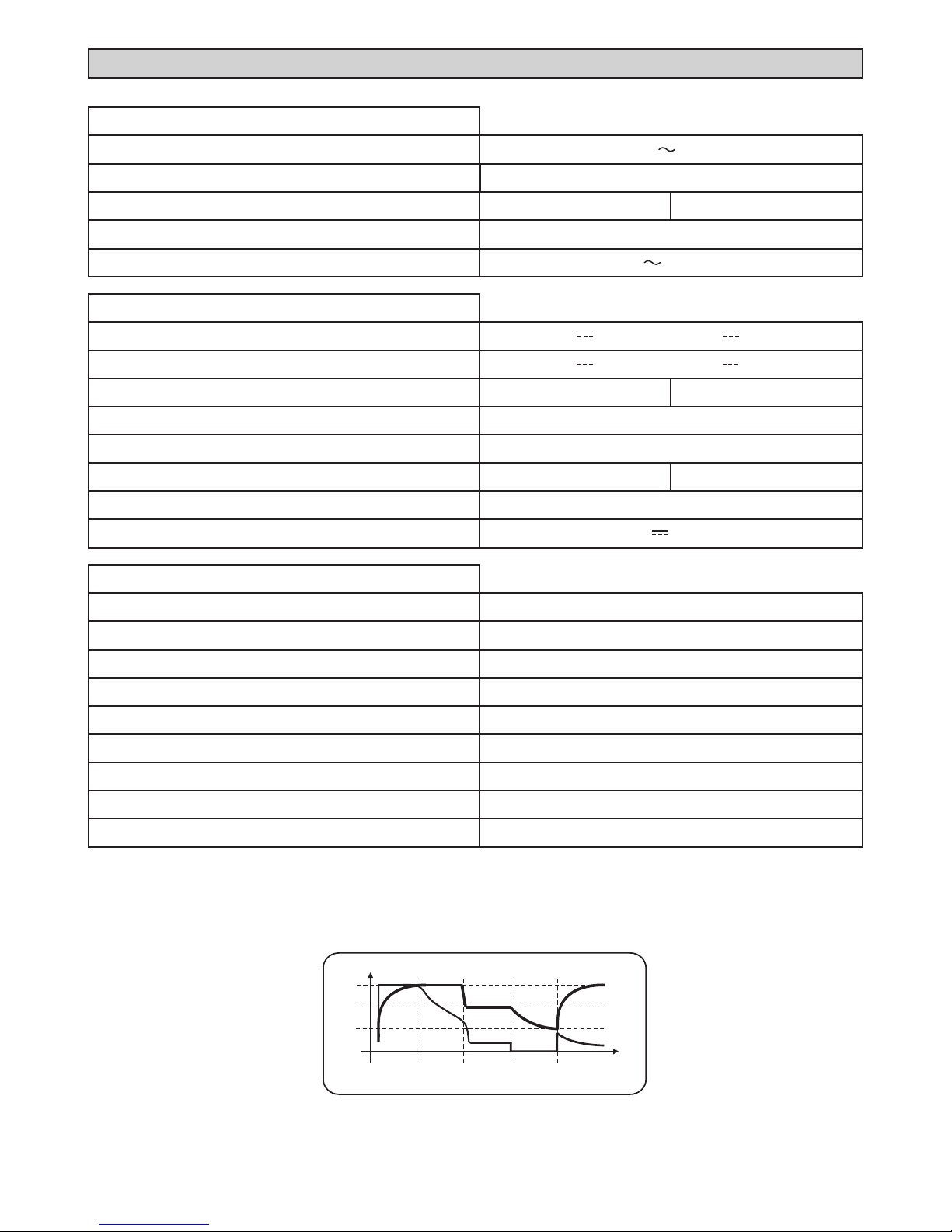

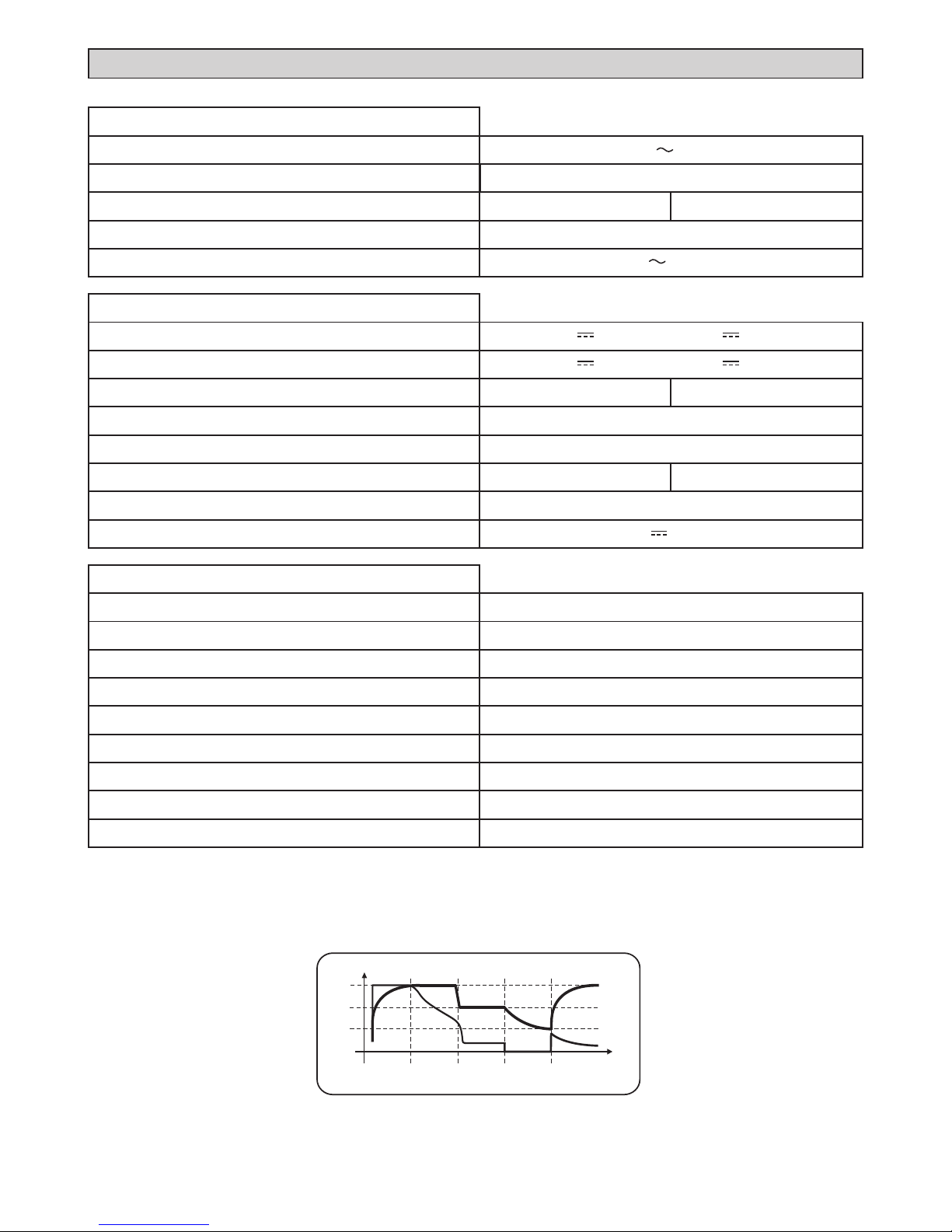

180
140
85

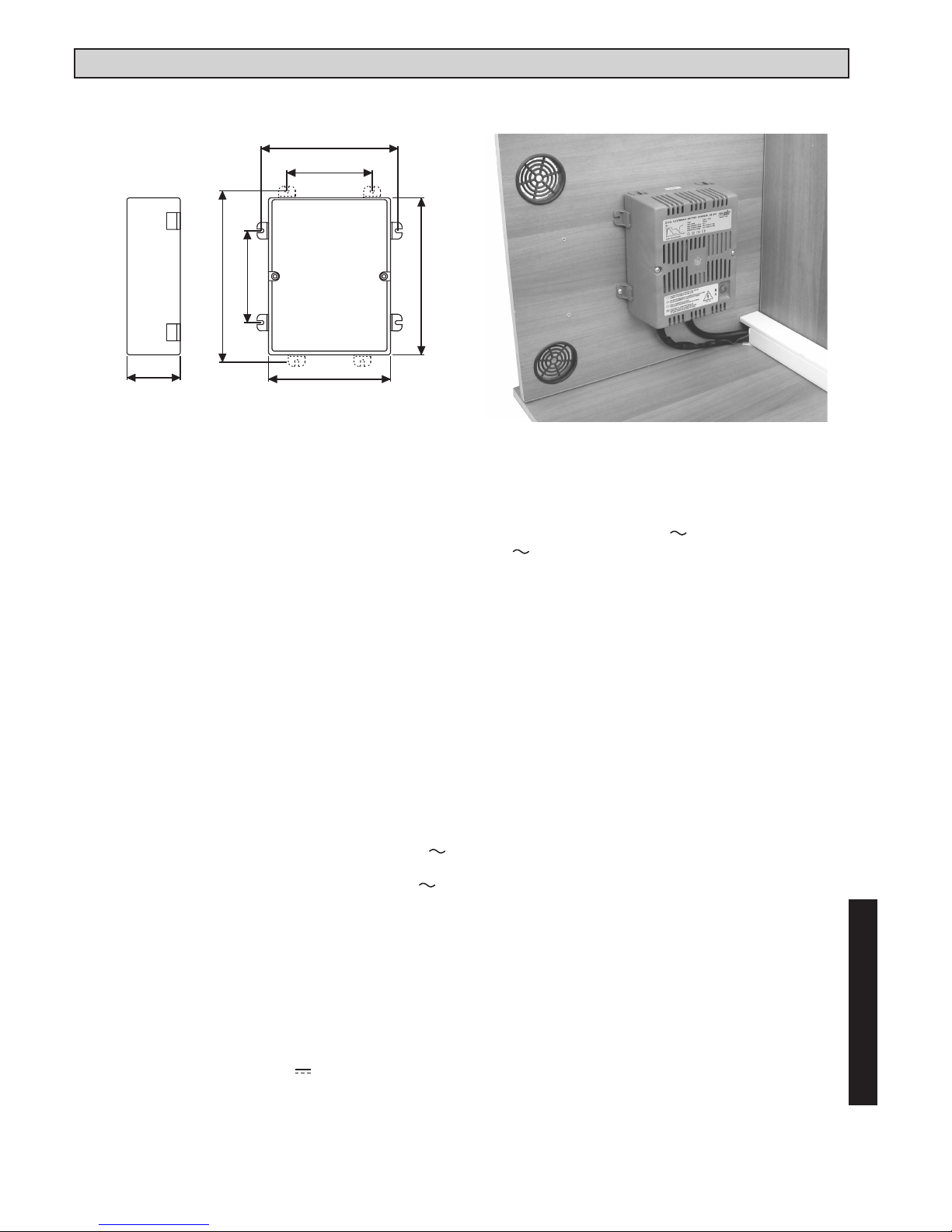

Abbildung 1 - DIMENSIONEN (mm):
EINBAU
110
Abbildung 2 - VERTIKALER EINBAU
110
197
157
WICHTIG : - Einbau von diesem Gerät darf nur vom einem Fachmann durchgeführt werden.
- Im Falle vom Mißverbrauch man verwirkt die Garantie und haftet der Hersteller
für keine Sach- oder Personenschaden.
- Achtung, das Batterieladegerät nicht anschließen:
während der Verwendung eines Generatorsatzes mit nicht stabilisierter
Ausgangsspannung
mit Netzspannung über dem Nennwert (230V ±10%)
- Keine Wartungsarbeiten, wenn 230V Netz anliegt.
1
1
LADEGERÄT
KABEL
BATTERIE
- Ladegerät in einem eigens vorgesehenen, trockenen und belüfteten Fach einbauen. Die beste
Leistungsfähigkeit erhält man, wenn es vertikal eingebaut (siehe Abbildung 2) wird und ein
Mindestabstand von 300 mm vom Vorderteil und 100 mm vom oberen und unteren Teil des Ladegeräts
zu den das Fach umgebenden Teilen garantiert wird.
- Nicht die Belüftungen auf dem Deckel verstopfen.
- Um einen entsprechenden Luftaustausch im Fach zu garantieren, empfehlen wir die Installation von
zwei Belüftungsöffnungen (eine oben und eine unten, siehe Abbildung 2), die eine Betriebstemperatur
innerhalb des Fachs von nicht über 50 °C gewährleisten.
- Darauf achten, dass der 230V -Sicherheitsschalter zugänglich ist.
- Die Verbindung mit dem Versorgungsnetz muss unter Einhaltung der nationalen Installationsregeln
ausgeführt werden.
- Bevor das Ladegerät vom 230V -Netz abgeklemmt wird, den Sicherheitsschalter abschalten.
- Die Installation erfolgt mittels der 4 Befestigungsfüße, die leicht an den 4 Seiten positionierbar sind.
- Das Ladegerät kann installiert werden, indem es, unter Verwendung der entsprechenden
Einsteckmodule, mit den Verteilungstafeln CBE 12V und 230V kombiniert wird.
- Die Pb-Säure-Batterie muss an einem gut gelüfteten Ort positioniert werden.
- Nur aufladbare 12V -Bleibatterien verwenden (mit Kapazität >40Ah).
- "Nicht aufladbare" Batterien nicht wieder aufladen.
- Die leeren Batterien müssen unter Einhaltung der geltenden Umweltschutznormen entsorgt werden.
Achtung:
- Das Gerät ist nicht dafür vorgesehen, von Personen (Kinder eingeschlossen) verwendet zu werden,
deren physische, die Sinnesorgane betreffende oder geistige Fähigkeiten reduziert sind oder denen
es an Erfahrung oder Kenntnis fehlt, außer, wenn sie durch Vermittlung einer für ihre Sicherheit
verantwortlichen Person, eine Überwachung oder Anweisungen bezüglich der Verwendung des
Geräts erhalten konnten. Die Kinder müssen überwacht werden, um sich dessen zu versichern, dass
sie nicht mit dem Gerät spielen.

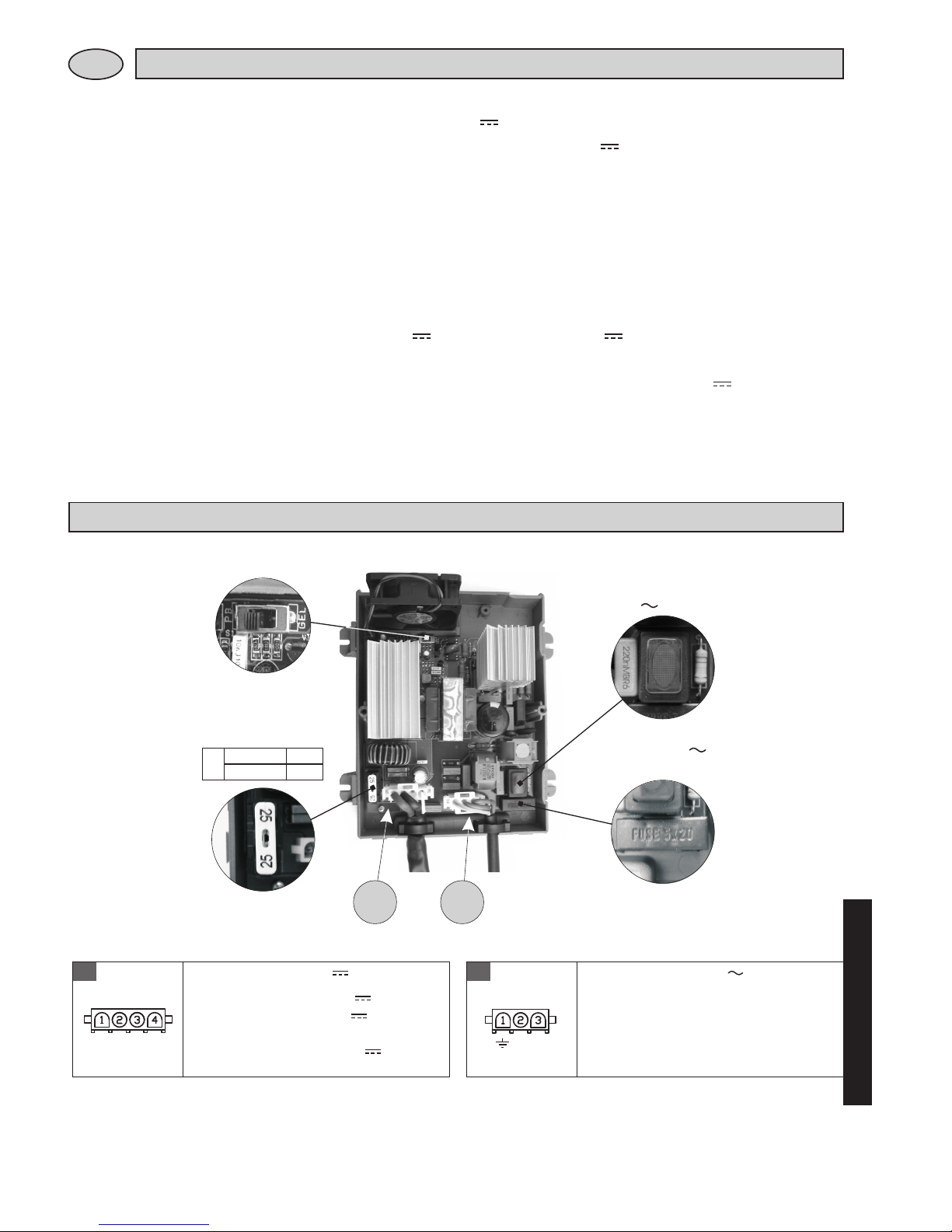

- Anschluss an das Netz: Kabel 3x1.5mm², Typ H05 RN-F oder äquivalente Kabel verwenden.
- Anschluss an die Batterie: Kabel vom Typ N07 V-K mit passendem Querschnitt (Mindestquerschnitt 4mm²).
- Die Kabel mit den entsprechenden, mitgelieferten „Kabelsperren“ befestigen.
- Die Kabel gegen alle mögliche Beschädigungen schutzen.
