Quick Reference Guide
English EN
Español ES
Français FR

Legend™ 230SR Beam QRG EN
2
About this
Guide
The Legend™ 230SR Beam Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.chauvetpro.com
for
more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing is hot when lights are operating.
•CAUTION: This product’s beam is hot when lights are operating. Be
careful not to aim at fire sprinklers or alarms when in use.
•Mount this product in a location with adequate ventilation, at least
40 ft (12.2 m) from objects to be lit.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket or the handles to carry this
product. Do not carry by the moving head.
•In the event of a serious operating problem, stop using immediately.
•
The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•Legend™ 230SR Beam
•2-Omega Bracket •Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Replacing the
Fuse
1. Disconnect this product from power.
2. Using a Phillips-head screwdriver, unscrew the fuse holder cap from
the housing.
3. Remove blown fuse and replace with a fuse of the same type and
rating.
4. Screw the fuse holder cap back in place and reconnect power.

EN Legend™ 230SR Beam QRG
3
Lamp
Replacement
1. Turn the fixture off and disconnect it from power.
2. Wait at least 15 minutes for the lamp to cool down.
3. Remove both head covers by removing 8 Phillips-head ¼-turn screws.
4. Orient the rear of the product so that the fan is facing upward.
5. Remove the 2 Phillips-head screws on the sides of the fan assembly.
6. Roll the fan assembly to the right to expose the lamp.
7. Using the lamp base, push the lamp down against the spring clips
located on the bottom, then roll the lamp out the top.
8. Remove the 2 wires connected to the lamp by the spade connectors.
9. Reverse the steps above to install the new lamp.
Please refer to
the User Manual for more detailed instructions with
images.
DMX Linking
The Legend™ 230SR Beam will work with a DMX controller using a
regular DMX serial connection. A DMX Primer is available from
www.chauvetpro.com.
DMX Connection
The Legend™ 230SR Beam uses a regular DMX data connection for its
DMX personalities: 15- and 18-channel modes
. See the User Manual to
connect and configure for DMX operation.
¼-turn
Phillips-head
screws

Legend™ 230SR Beam QRG EN
4

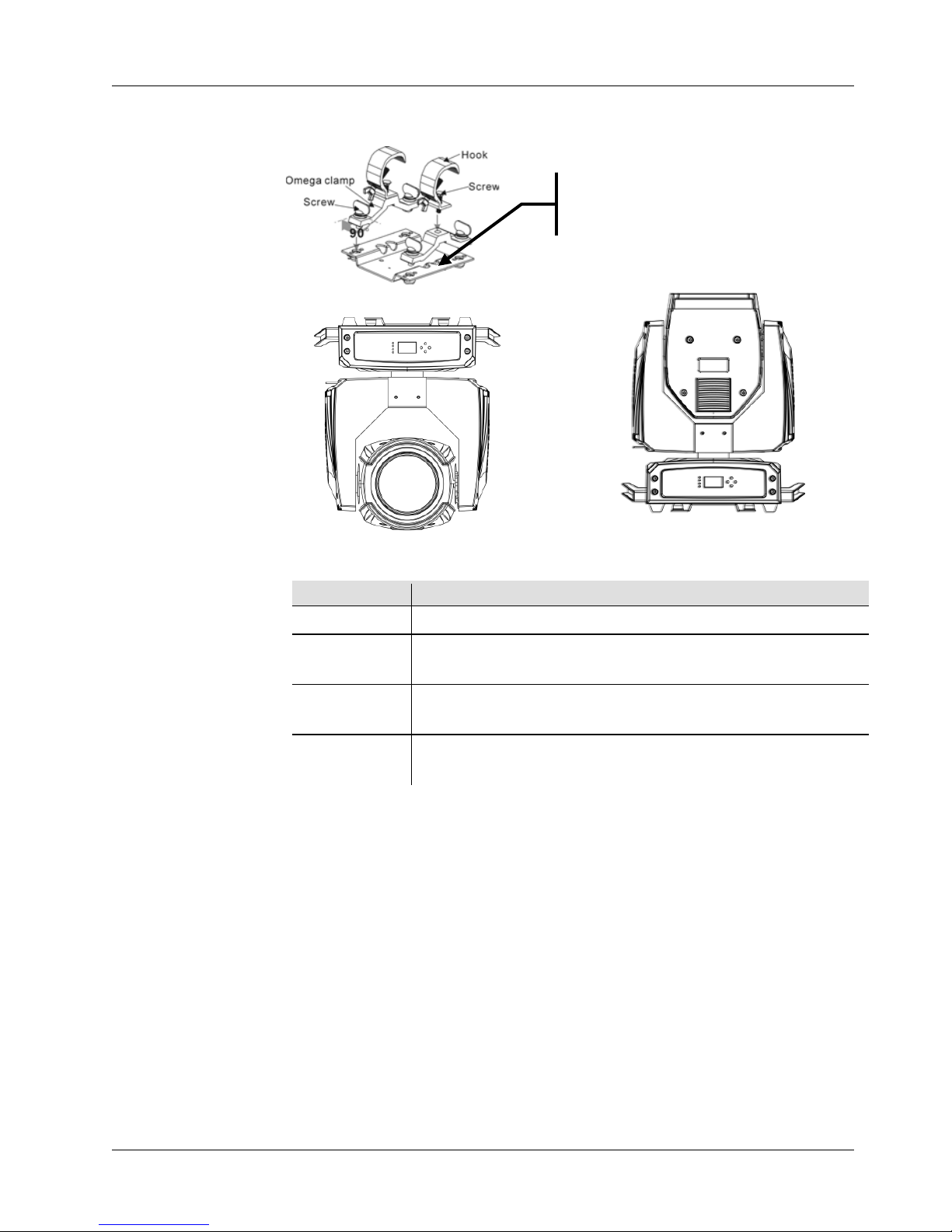

Mounting
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Secure the safety cable using
the passageway on the
bottom of the product
Overhead Mounting
Floor Mounting

EN Legend™ 230SR Beam QRG
5
Menu Options
Main Level
Programming Levels
Description
DMX Functions
DMX Address
001~512
Selects a starting DMX address
DMX Channel
Mode
Mode 1 (15)
Selects the 15-channel DMX mode
Mode 2 (18)
Selects the 18-channel DMX mode
View DMX Value
Shows current DMX values for each
channel
Fixture Setting
Pan Inverse
No
Defines the direction of the pan function
Yes
Tilt Inverse
No
Defines the direction of the tilt function
Yes
P/T Feedback
No
Defines auto correct function
Yes
Bl.o. P/T Moving
No
Defines the pan/tilt move-in black delay
Yes
Bl.o. Color Change
No
Defines the color change move-in black
delay
Yes
Bl.o. Gobo Change
No
Defines the gobo change move-in black
delay
Yes
Lamp Setting
On/Off
OFF
Turns lamp on/off
ON
State/Power On
OFF
Defines the status of lamp when powering
up product
ON
Off Via DMX
No
Turns off the unit via DMX controller
Yes
On if DMX On
No
Turns lamp on when DMX signal is
detected
Yes
Off if DMX Off
No
Turns lamp off when DMX signal is lost
Yes
Ignition Delay 000~255S
Selects duration of delay between product
power on and lamp power on
Low Power Delay 000~255S
Selects the duration of delay when shutter
is closed and lamp enters lower power
state
Display Setting
Display Inverse
No
Defines the direction of the display
Yes
Backlight Auto Off
No
Display backlight always on
Yes
Display backlight turns off after 1 minute
Backlight Intensity
1~10
Selects backlight intensity from 1~10
Temperature Unit
°C
Defines how temperature is displayed
°F

Legend™ 230SR Beam QRG EN
6
Menu Options (cont.)
Main Level
Programming Levels
Description
Fixture Test Auto Test
Selects the product’s automatic test
sequence
Manual Test
Selects the product’s manual test function
Fixture Information
Fixture Use Time
Displays total hours of products use
Lamp On Time Exit
Displays the amount of time the lamp has
been on
Reset Time
Resets lamp timer to 0
Firmware Version
Displays the firmware version
Reset Functions
Pan/Tilt
No
Resets pan/tilt functions to home position
Yes
Shutter/Prism
No
Resets shutter/prism functions to home
position
Yes
Color
No
Resets color wheel to home position
Yes
Gobo
No
Resets gobo wheel to home position
Yes
Zoom/Frost/Focus
No
Resets pan/tilt functions to home position
Yes
All
No
Resets all functions to home position
Yes
Special Functions
Fixture
Maintenance
Interval 10~300 h
Defines amount of hours between
maintenance
Remain
Time Exit
Shows amount of time remaining in
maintenance cycle
Reset Time
Resets maintenance timer
Factory Setting
No
Sets product back to default factory
settings
Yes

EN Legend™ 230SR Beam QRG
7
DMX Values
Mode 1
Channel
Function
Value
Percent/Setting
1
Pan
000 ó255
0~100%
2
Fine Pan
000 ó255
0~100%
3
Tilt
000 ó255
0~100%
4
Fine Tilt
000 ó255
0~100%
5
Pan/Tilt Speed
000 ó255
0~100%
6
Dimmer
000 ó255
0~100%
7 Shutter
000 ó007
008 ó015
016 ó131
132 ó167
168 ó203
204 ó239
240 ó247
248 ó255
No Function
Open
Slow to fast (strobe)
Fast close/slow open
Slow close/fast open
Slow to fast (pulse effect)
Random strobe
Open
8 Color Wheel
000 ó004
005 ó008
009 ó012
013 ó016
017 ó020
021 ó024
025 ó028
029 ó032
033 ó036
037 ó040
041 ó044
045 ó048
049 ó052
053 ó056
057 ó060
061 ó127
128 ó189
190 ó193
194 ó255
Open
Color 1
Color 2
Color 3
Color 4
Color 5
Color 6
Color 7
Color 8
Color 9
Color 10
Color 11
Color 12
Color 13
Color 14
Index/split color
Clockwise rotation, fast to slow
Stop
Counter-clockwise rotation, slow to fast
9 Gobo Wheel
000 ó003
004 ó006
007 ó009
010 ó012
013 ó015
016 ó018
019 ó021
022 ó024
025 ó027
028 ó030
031 ó033
034 ó036
037 ó039
040 ó042
043 ó045
046 ó048
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo 9
Gobo 10
Gobo 11
Gobo 12
Gobo 13
Gobo 14
Gobo 15

Legend™ 230SR Beam QRG EN
8
DMX Values (cont.)
Mode 1
(cont.)
Channel
Function
Value
Percent/Setting
9 Gobo Wheel
(cont.)
049 ó051
052 ó055
056 ó059
060 ó063
064 ó067
068 ó071
072 ó075
076 ó079
080 ó083
084 ó087
088 ó091
092 ó095
096 ó099
100 ó103
104 ó107
108 ó111
112 ó115
116 ó119
120 ó123
124 ó127
128 ó189
190 ó193
194 ó255
Gobo 16
Gobo 17
Open shaking
Gobo 1 shaking
Gobo 2 shaking
Gobo 3 shaking
Gobo 4 shaking
Gobo 5 shaking
Gobo 6 shaking
Gobo 7 shaking
Gobo 8 shaking
Gobo 9 shaking
Gobo 10 shaking
Gobo 11 shaking
Gobo 12 shaking
Gobo 13 shaking
Gobo 14 shaking
Gobo 15 shaking
Gobo 16 shaking
Gobo 17 shaking
Counter-clockwise rotation, fast to slow
Stop
Clockwise rotation, slow to fast
10 Prism
000 ó004
005 ó255
No Function
Prism Effects
11 Prism Rotation
000 ó127
128 ó189
190 ó193
194 ó255
Index
Clockwise rotation, fast to slow
Stop
Counter-clockwise rotation, slow to fast
12
Prism Zoom
000 ó255
0~100%
13
Focus
000 ó255
0~100%
14
Frost
000 ó255
0~100%
15 Control
000 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó209
No Function
Dimmer conventional mode
Dimmer linear mode
Pan/tilt fast mode
Pan/tilt normal mode
Pan/tilt blackout mode enabled
Pan/tilt blackout mode disabled
Color change blackout mode enabled
Color change blackout mode disabled
Gobo change blackout mode enabled
Gobo change blackout mode disabled
Lamp On
Pan/tilt reset
Color reset
Gobo reset
Shutter/prism reset
No Function
Frost/focus/zoom reset
Reset all

EN Legend™ 230SR Beam QRG
9
DMX Values (cont.)
Mode 1
(cont.)
Channel
Function
Value
Percent/Setting
15 Control
(cont.)
210 ó219
220 ó229
230 ó239
240
ó
255
Enable all movement blackout modes
Disable all movement blackout modes
Lamp off
No Function
Mode 2
Channel
Function
Value
Percent/Setting
1
Pan
000 ó255
0~100%
2
Fine Pan
000 ó255
0~100%
3
Tilt
000 ó255
0~100%
4
Fine Tilt
000 ó255
0~100%
5
Pan/Tilt Speed
000 ó255
0~100%
6
Dimmer
000 ó255
0~100%
7
Fine Dimmer
000 ó255
0~100%
8 Shutter
000 ó007
008 ó015
016 ó131
132 ó167
168 ó203
204 ó239
240 ó247
248 ó255
No Function
Open
Slow to fast (strobe)
Fast close/slow open
Slow close/fast open
Slow to fast (pulse effect)
Random strobe
Open
9 Color Wheel
000 ó004
005 ó008
009 ó012
013 ó016
017 ó020
021 ó024
025 ó028
029 ó032
033 ó036
037 ó040
041 ó044
045 ó048
049 ó052
053 ó056
057 ó060
061 ó127
128 ó189
190 ó193
194
ó
255
Open
Color 1
Color 2
Color 3
Color 4
Color 5
Color 6
Color 7
Color 8
Color 9
Color 10
Color 11
Color 12
Color 13
Color 14
Index/split color
Clockwise rotation, fast to slow
Stop
Counter-clockwise rotation, slow to fast
10 Gobo Wheel
000 ó003
004 ó006
007 ó009
010 ó012
013 ó015
016 ó018
019 ó021
022 ó024
025 ó027
028 ó030
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo 9

Legend™ 230SR Beam QRG EN
10
DMX Values (cont.)
Mode 2
Channel
Function
Value
Percent/Setting
10 Gobo Wheel
(cont.)
031 ó033
034 ó036
037 ó039
040 ó042
043 ó045
046 ó048
049 ó051
052 ó055
056 ó059
060 ó063
064 ó067
068 ó071
072 ó075
076 ó079
080 ó083
084 ó087
088 ó091
092 ó095
096 ó099
100 ó103
104 ó107
108 ó111
112 ó115
116 ó119
120 ó123
124 ó127
128 ó189
190 ó193
194 ó255
Gobo 10
Gobo 11
Gobo 12
Gobo 13
Gobo 14
Gobo 15
Gobo 16
Gobo 17
Open
Gobo 1 shaking
Gobo 2 shaking
Gobo 3 shaking
Gobo 4 shaking
Gobo 5 shaking
Gobo 6 shaking
Gobo 7 shaking
Gobo 8 shaking
Gobo 9 shaking
Gobo 10 shaking
Gobo 11 shaking
Gobo 12 shaking
Gobo 13 shaking
Gobo 14 shaking
Gobo 15 shaking
Gobo 16 shaking
Gobo 17 shaking
Counter-clockwise rotation, fast to slow
Stop
Clockwise rotation, slow to fast
11 Prism
000 ó004
005 ó255
No Function
Prism Effects
12 Prism Rotation
000 ó127
128 ó189
190 ó193
194 ó255
Index
Clockwise rotation, fast to slow
Stop
Counter-clockwise rotation, slow to fast
13
Prism Zoom
000 ó255
0~100%
14
Focus
000 ó255
0~100%
15
Frost
000 ó255
0~100%
16 Pan/Tilt Macro
000 ó007
008 ó015
016 ó023
024 ó031
032 ó039
040 ó047
048 ó055
056 ó063
064 ó071
072 ó079
080 ó087
No Function
Macro 1
Macro 2
Macro 3
Macro 4
Macro 5
Macro 6
Macro 7
Macro 8
Macro 9
Macro 10

EN Legend™ 230SR Beam QRG
11
DMX Values (cont.)
Mode 2
(cont.)
Channel
Function
Value
Percent/Setting
16 Pan/Tilt Macro
(cont.)
088 ó095
096 ó103
104 ó111
112 ó119
120 ó127
128 ó135
136 ó143
144 ó151
152 ó159
160 ó167
168 ó175
176 ó183
184 ó191
192 ó199
200 ó207
208 ó215
216 ó223
224 ó231
232 ó239
240 ó247
248 ó255
Macro 11
Macro 12
Macro 13
Macro 14
Macro 15
Macro 16
Macro 17
Macro 18
Macro 19
Macro 20
Macro 21
Macro 22
Macro 23
Macro 24
Macro 25
Macro 26
Macro 27
Macro 28
Macro 29
Macro 30
Macro 31
17
Pan/Tilt Macro
Speed
000 ó255
0~100%
18 Control
000 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó209
210 ó219
220 ó229
230 ó239
240
ó
255
No Function
Dimmer conventional mode
Dimmer linear mode
Pan/tilt fast mode
Pan/tilt normal mode
Pan/tilt blackout mode enabled
Pan/tilt blackout mode disabled
Color change blackout mode enabled
Color change blackout mode disabled
Gobo change blackout mode enabled
Gobo change blackout mode disabled
Lamp on
Pan/tilt reset
Color reset
Gobo reset
Shutter/prism reset
No Function
Frost/focus/zoom reset
Reset all
Enable all movement blackout modes
Disable all movement blackout modes
Lamp off
No Function

Legend™ 230SR Beam GRR ES
12
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Legend™ 230SR Beam contiene
información básica sobre el producto, como conexión, montaje, opciones de
menú y valores DMX. Descargue el manual de usuario de
www.chauvetpro.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto está caliente cuando las luces
están en funcionamiento.
•CUIDADO: El haz de este producto está caliente cuando las luces
están en funcionamiento. Tenga cuidado de no apuntar a aspersores
contra incendios o alarmas cuando lo use.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 40 pies (12,2 m) de los objetos que vaya a iluminar.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•
NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar o las asas para
mover este producto. NO lo transporte por la cabeza móvil.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
proveedor para solicita
r asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.
Qué va
incluido
•Legend™ 230SR Beam
•2-Soporte Omega
•Tarjeta de Garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Enchufe CA
Conexión Cable (EE.UU) Cable (Europa)
Color del
Tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde

ES Legend™ 230SR Beam GRR
13
Sustitución del
Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella Nº2 desatornille la tapa del
portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de
nuevo la alimentación.
Sustitución de
la lámpara
1. Apague el producto y desconéctelo de la toma de alimentación.
2. Espere al menos 15 minutos a que la lámpara se enfríe.
3. Quite las dos cubiertas de la cabeza quitando los 8 tornillos de estrella
con un 1/4 de vuelta.
4. Oriente la parte trasera del producto de forma que el ventilador esté
abajo.
5. Quite los 2 tornillos de estrella de los laterales del ensamblaje del
ventilador.
6. Quite los dos cables conectados a la lámpara con los conectores de
horquilla.
7. Usando la base de la lámpara, empuje la lámpara hacia arriba contra
los clips de muelle situados en la parte superior; luego saque rodando
la lámpara.
8. Gire el ensamblaje del ventilador hacia la izquierda para dejar la
lámpara al descubierto.
9. Repita a la inversa los pasos anteriores para instalar la lámpara nueva.
Consulte por favor el Manual de Usuario para instrucciones más
detalladas con imágenes.
Tornillos
de estrella
de ¼ de
vuelta

Legend™ 230SR Beam GRR ES
14
Enlace DMX
El Legend™ 230SR Beam funcionará con un controlador DMX usando una
conexión serie DMX normal. Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El Legend™ 230SR Beam usa una conexión de datos DMX normal para
sus personalidades DMX: 15 y 18. Vea el Manual de usuario para
conectar
y configurar para funcionamiento DMX.
Montaje
Diagrama
de Montaje
Descripción
del Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Asegure el cable de seguridad
usando el pasador de
la parte
inferior del producto
Montaje en Alto
Montaje en Suelo

ES Legend™ 230SR Beam GRR
15
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
DMX Functions
DMX Address
001~512
Selecciona una dirección DMX de inicio
DMX Channel
Mode
Mode 1 (15)
Selecciona el modo DMX de 15 canales
Mode 2 (18)
Selecciona el modo DMX de 18 canales
View DMX Value
Muestra los valores DMX actuales para
cada canal
Fixture Setting
Pan Inverse
No
Define la dirección de la función de
desplazamiento lateral
Yes
Tilt Inverse
No
Define la dirección de la función de
inclinación
Yes
P/T Feedback
No
Define la función de autocorrección
Yes
Bl.o. P/T Moving
No
Define el retardo de move-in black para el
desplazamiento lateral/inclinación
Yes
Bl.o. Color Change
No
Define el retardo de move-in black para el
cambio de color
Yes
Bl.o. Gobo Change
No
Define el retardo de move-in black para el
cambio de gobo
Yes
Lamp Setting
On/Off
OFF
Apaga/Enciende la lámpara
ON
State/Power On
OFF
Define el estado de la lámpara cuando se
enciende el producto
ON
Off Via DMX
No
Apaga la unidad a través del controlador
DMX
Yes
On if DMX On
No
La lámpara se enciende cuando se
detecta la señal DMX
Yes
Off if DMX Off
No
La lámpara se apaga cuando se pierde la
señal DMX
Yes
Ignition Delay 000~255S
Selecciona la duración del retardo entre el
encendido del producto y el encendido de
la lámpara
Low Power Delay 000~255S
Selecciona la duración del retardo cuando
el obturador se cierra y la lámpara entra
en estado de bajo consumo

Legend™ 230SR Beam GRR ES
16
Opciones de Menú (cont.)
Nivel Principal
Niveles de Programación
Descripción
Display Setting
Display Inverse
No
Define la dirección de la pantalla
Yes
Backlight Auto Off No
Iluminación de la pantalla siempre
encendida
Yes
La iluminación de la pantalla se apaga
después de 1 min.
Backlight Intensity 1~10
Selecciona la intensidad de la iluminación
(1 atenuación~10 brillo)
Temperature Unit
°C
Define cómo se muestra en pantalla la
temperatura
°F
Fixture Test Auto Test
Inicia la secuencia de prueba automática
del producto
Manual Test
Inicia la secuencia de prueba manual del
producto
Fixture Information
Fixture Use Time
Muestra en pantalla el total de horas de
uso del producto
Lamp On Time Exit
Muestra en pantalla el tiempo que la
lámpara ha estado encendida
Reset Time
Reinicia la cuenta de tiempo de la
lámpara a 0
Firmware Version
Muestra en pantalla la versión de
firmware
Reset Functions
Pan/Tilt
No
Reinicia las funciones de desplazamiento
lateral/inclinación a la posición de inicio
Yes
Shutter/Prism
No
Reinicia las funciones de
obturador/prisma a la posición de inicio
Yes
Color
No
Reinicia la rueda de color a la posición de
inicio
Yes
Gobo
No
Reinicia la rueda de gobo a la posición de
inicio
Yes
Zoom/Frost/Focus
No
Reinicia las funciones de desplazamiento
lateral/inclinación a la posición de inicio
Yes
All
No
Reinicia todas las funciones a la posición
de inicio
Yes
Special Functions
Fixture
Maintenance
Interval 10~300 h
Define la cantidad de horas entre
operaciones de mantenimiento
Remain
Time
Exit
Muestra en pantalla el tiempo restante del
ciclo de mantenimiento
Reset Time
Reinicia la cuenta de tiempo de
mantenimiento
Factory Setting
No
Restablece el producto a su configuración
de fábrica
Yes

ES Legend™ 230SR Beam GRR
17
Valores DMX
Mode 1
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000 ó255
0~100%
2
Desplazamiento
Lateral Fino
000 ó255
0~100%
3
Inclinación
000 ó255
0~100%
4
Inclinación Fina
000 ó255
0~100%
5
Velocidad
Desplazamiento
lateral/Inclinación
000 ó255
0~100%
6
Atenuador
000 ó255
0~100%
7 Obturador
(Shutter)
000 ó007
008 ó015
016 ó131
132 ó167
168 ó203
204 ó239
240 ó247
248 ó255
Sin función
Abrir
Estroboscopio lento a rápido
Cerrar rápido/Abrir lento
Cerrar lento/Abrir rápido
Efecto pulso de lento a rápido
Estroboscopio aleatorio
Abrir
8 Rueda de Color
000 ó004
005 ó008
009 ó012
013 ó016
017 ó020
021 ó024
025 ó028
029 ó032
033 ó036
037 ó040
041 ó044
045 ó048
049 ó052
053 ó056
057 ó060
061 ó127
128 ó189
190 ó193
194 ó255
Abrir
Color 1
Color 2
Color 3
Color 4
Color 5
Color 6
Color 7
Color 8
Color 9
Color 10
Color 11
Color 12
Color 13
Color 14
Color indexado/división
Giro en el sentido de las agujas del reloj
rápido a lento
Parada
Rotación en sentido contrario a las agujas del
reloj lento a rápido
9 Rueda de Gobo
000 ó003
004 ó006
007 ó009
010 ó012
013 ó015
016 ó018
019 ó021
022 ó024
025 ó027
028 ó030
031 ó033
034 ó036
Abrir
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo 9
Gobo 10
Gobo 11

Legend™ 230SR Beam GRR ES
18
Valores DMX (cont.)
Modo 1
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
9 Rueda de Gobo
(cont.)
037 ó039
040 ó042
043 ó045
046 ó048
049 ó051
052 ó055
056 ó059
060 ó063
064 ó067
068 ó071
072 ó075
076 ó079
080 ó083
084 ó087
088 ó091
092 ó095
096 ó099
100 ó103
104 ó107
108 ó111
112 ó115
116 ó119
120 ó123
124 ó127
128 ó189
190 ó193
194 ó255
Gobo 12
Gobo 13
Gobo 14
Gobo 15
Gobo 16
Gobo 17
Abrir vibración
Gobo 1 vibrando
Gobo 2 vibrando
Gobo 3 vibrando
Gobo 4 vibrando
Gobo 5 vibrando
Gobo 6 vibrando
Gobo 7 vibrando
Gobo 8 vibrando
Gobo 9 vibrando
Gobo 10 vibrando
Gobo 11 vibrando
Gobo 12 vibrando
Gobo 13 vibrando
Gobo 14 vibrando
Gobo 15 vibrando
Gobo 16 vibrando
Gobo 17 vibrando
Giro en sentido contrario a las agujas del reloj
rápido a lento
Parada
Rotación en el sentido de las agujas del reloj
lento a rápido
10 Prisma
000 ó004
005 ó255
Sin función
Efectos de prisma
11 Rotación de
Prisma
000 ó127
128 ó189
190 ó193
194 ó255
Índice
Giro en el sentido de las agujas del reloj
rápido a lento
Parada
Rotación en sentido contrario a las agujas del
reloj lento a rápido
12
Zoom de Prisma
000 ó255
0~100%
13
Foco
000 ó255
0~100%
14
Difusor
000 ó255
0~100%
15 Control
000 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
Sin función
Modo atenuador convencional
Modo atenuador lineal
Modo rápido desplazamiento lateral/inclinación
Modo normal desplazamiento
lateral/inclinación
Modo blackout desplazamiento
lateral/inclinación habilitado
Modo blackout desplazamiento
lateral/inclinación deshabilitado

ES Legend™ 230SR Beam GRR
19
Valores DMX (cont.)
Modo 1
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
15 Control
(cont.)
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó209
210 ó219
220 ó229
230 ó239
240 ó255
Modo blackout cambio de color habilitado
Modo blackout cambio de color deshabilitado
Modo blackout cambio de gobo habilitado
Modo blackout cambio de gobo deshabilitado
Lámpara encendida
Reiniciar desplazamiento lateral/inclinación
Reiniciar color
Reiniciar gobo
Reiniciar obturador/prisma
Sin función
Reiniciar difusor/foco/zoom
Reiniciar todo
Habilitar todos los modos de blackout de
movimiento
Deshabilitar todos los modos de blackout de
movimiento
Lámpara apagada
Sin función

Legend™ 230SR Beam GRR ES
20
Valores DMX (cont.)
Modo 2
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000 ó255
0~100%
2
Desplazamiento
Lateral Fino
000 ó255
0~100%
3
Inclinación
000 ó255
0~100%
4
Inclinación Fina
000 ó255
0~100%
5
Velocidad
Desplazamiento
lateral/Inclinación
000 ó255
0~100%
6
Atenuador
000 ó255
0~100%
7
Atenuador Fino
000 ó255
0~100%
8 Obturador
(Shutter)
000 ó007
008 ó015
016 ó131
132 ó167
168 ó203
204 ó239
240 ó247
248 ó255
Sin función
Abrir
Estroboscopio lento a rápido
Cerrar rápido/Abrir lento
Cerrar lento/Abrir rápido
Efecto pulso de lento a rápido
Estroboscopio aleatorio
Abrir
9 Rueda de Color
000 ó004
005 ó008
009 ó012
013 ó016
017 ó020
021 ó024
025 ó028
029 ó032
033 ó036
037 ó040
041 ó044
045 ó048
049 ó052
053 ó056
057 ó060
061 ó127
128 ó189
190 ó193
194 ó255
Abrir
Color 1
Color 2
Color 3
Color 4
Color 5
Color 6
Color 7
Color 8
Color 9
Color 10
Color 11
Color 12
Color 13
Color 14
Color indexado/división
Giro en el sentido de las agujas del reloj
rápido a lento
Parada
Rotación en sentido contrario a las agujas del
reloj lento a rápido
