Chauvin Arnoux C.A762 User manual

FR - Notice de fonctionnement
GB- User’s manual
DE - Bedienungsanleitung
IT - Manuale d’uso
ES - Manual de instrucciones
C.A 762
Détecteur de tension
Voltage detector
Spannungsprüfer
Rivelatore di tensione
Detector de tensión

2
ATTENTION, risque de DANGER ! L’opérateur
doit consulter la présente notice à chaque fois
que ce symbole de danger est rencontré.
Appareil protégé par une isolation double.
Matériel approprié aux travaux sous tension.
Pile. Terre.
Le marquage CE indique la conformité à
la Directive européenne Basse Tension
2014/35/UE, à la Directive Compatibilité
Électromagnétique 2014/30/UE et à la Directive
sur la Limitation des Substances Dangereuses
RoHS 2011/65/UE et 2015/863/UE.
Le marquage UKCA atteste la conformité du
produit avec les exigences applicables dans le
Royaume-Uni, notamment dans les domaines de
la Sécurité en Basse Tension, de la Compatibilité
Électromagnétique et de la Limitation des
Substances Dangereuses.
      
Européenne, le produit fait l’objet d’une collecte
sélective conformément à la directive DEEE
2012/19/UE : ce matériel ne doit pas être traité
comme un déchet ménager.

La catégorie de mesure IV correspond aux mesurages
réalisés à la source de l’installation basse tension.
Exemple : arrivée d’énergie, compteurs et dispositifs de
protection.
La catégorie de mesure III correspond aux mesurages
réalisés dans l’installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines

La catégorie de mesure II correspond aux mesurages
réalisés sur les circuits directement branchés à l’installation
basse tension.
Exemple : alimentation d’appareils électrodomestiques et
d’outillage portable.
English .............................................. 20
Deutsch ............................................. 38
Italiano ............................................... 56
Español ............................................. 74
Vous venez d’acquérir un détecteur de tension C.A 762 et

Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi.

3
PRÉCAUTIONS D’EMPLOI
Cet appareil est protégé contre des tensions n’excédant pas
600 V par rapport à la terre en catégorie de mesure IV.
La protection assurée par l’appareil peut-être compromise si

et mettre ainsi l’utilisateur en danger.
Respectez la tension et l’intensité maximales assignées et
la catégorie de mesure. N’utilisez pas votre appareil sur des
réseaux dont la tension ou la catégorie sont supérieures à
celles mentionnées.
Respectez les conditions d’utilisation, à savoir la tempé-
rature, l’humidité, l’altitude, le degré de pollution et le lieu
d’utilisation.
Lors de la manipulation des pointes de touche, ne placez
pas vos doigts au-delà de la garde physique.
Utilisez des accessoires de branchement dont la catégorie
de mesure et la tension de service sont supérieures ou
égales à celles de l’installation mesurée.
N’utilisez pas l’appareil s’il est ouvert, détérioré ou mal
remonté, ou ses accessoires s’ils paraissent endommagés.

état des isolants des cordons, boîtier et accessoires. Tout
élément dont l’isolant est détérioré (même partiellement)
doit être consigné pour réparation ou pour mise au rebut.
L’appareil est conçu pour être utilisé par du personnel

Il est conseillé d’utiliser des protections individuelles de

de l’appareil l’exigent.
  -
   󰀨    
et agréé.
SOMMAIRE
1. État de livraison...........................................................5
2. Présentation.................................................................6
3. Utilisation .....................................................................9
4. Caractéristiques ........................................................15
5. Maintenance...............................................................18
6. Garantie .....................................................................19

4
CONSIGNES DE SÉCURITÉ
Selon l’impédance interne du détecteur de tension, il
   󰀨     
l’absence de tension de service en présence d’une tension
perturbatrice.
Un détecteur de tension présentant une impédance interne
relativement basse, comparée à la valeur de référence de
       
dont la tension d’origine est supérieure au niveau de la
TBT. Lorsque le détecteur de tension est en contact avec

perturbatrice à un niveau inférieur à la TBT, puis revenir à
la valeur d’origine suite au retrait du détecteur de tension.
Si l’indication «présence de tension» n’apparaît pas, il est
vivement recommandé d’installer le matériel de mise à la
terre avant l’intervention.
Un détecteur de tension présentant une impédance interne
relativement élevée, comparée à la valeur de référence de
-
sion de service en cas de présence de tension perturbatrice.
Si l’indication «présence de tension» apparaît sur une partie
censée être déconnectée de l’installation, il est vivement

d’un détecteur de tension approprié, un contrôle visuel du
point de déconnexion du circuit électrique, par exemple)
          
conclure que la tension indiquée par le détecteur de tension
est une tension perturbatrice.
Un détecteur de tension déclarant deux valeurs d’impédance
interne a satisfait à un essai de performances de gestion des
tensions perturbatrices, et est en mesure de distinguer (dans
les limites techniques) la tension de service de la tension
perturbatrice, et dispose d’un moyen d’indiquer directement
ou indirectement le type de tension présente.

5
1. ÉTAT DE LIVRAISON
Détecteur de tension C.A 762
Livré sous blister avec :
une pointe de touche rouge Ø 2 mm,
un cordon noir terminé par une pointe de touche Ø 2 mm,
une dragonne,
deux piles alcaline AAA ou LR3,
une notice de fonctionnement 5 langues,
 
1.1. ACCESSOIRES ET RECHANGES
Pointe de touche rouge Ø 2 mm
Cordon noir avec pointe de touche Ø 2 mm
Accessoires IP2X
Sacoche de transport
Adaptateur 2P+T, C.A 751
Pour les accessoires et les rechanges, consultez notre site
internet :
www.chauvin-arnoux.com

6
+
COM
AC
DC
V
L1
CAT IV
600V
L1-L2-L3
L1-L3-L2
300k Ω
60k Ω
2k Ω
Ω
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
AUTO TEST
L3
L1
L2
D
D
T
-
V
A
T
Ω
C.A 762
SAFETY TESTER
2. PRÉSENTATION
2.1. C.A 762
Pointe de touche rouge. Cordon noir terminé par
une pointe de touche.
Bornes de
raccordement.
Bargraphe.
Bouton
d’auto test.
Dragonne détachable.
Indicateur de
phase.
Indicateur de
tension dan-
gereuse.
Indicateur de
polarité.
Ordre des
phases.
Bouton de
continuité.
Bouton ordre
de phases.

7
2.2. AU DOS
Lorsque l’appareil n’est pas utilisé, les pointes de touches
peuvent se ranger au dos.
Pointe de touche
rouge.
Pointe de touche
noire.
Trappe à pile.
Gardes.
Protection amovible.

8
2.3. FONCTIONNALITÉS
Le C.A 762 est un Détecteur De Tension (DDT) à voyants.
Il est conforme aux prescriptions de la norme IEC 61243-3.
La fonction principale du C.A 762 est la Vérification
d’Absence de Tension (VAT). Il détecte les tensions dange-

50 V ou 120 V).
Ses autres fonctions sont :
Indication d’une tension comprise entre 12 et 690 V ou
750 V avec indication de la polarité.
Indication de la qualité du niveau de continuité.
Indication de la position de la phase.
Indication de l’ordre des phases.
Les tensions indiquées sur le C.A 762 sont des tensions
nominales. Assurez-vous qu’il sera utilisé sur des réseaux
de tensions normalisées.

9
3. UTILISATION
Cet appareil est un détecteur. Les indications qu’il fournit ne


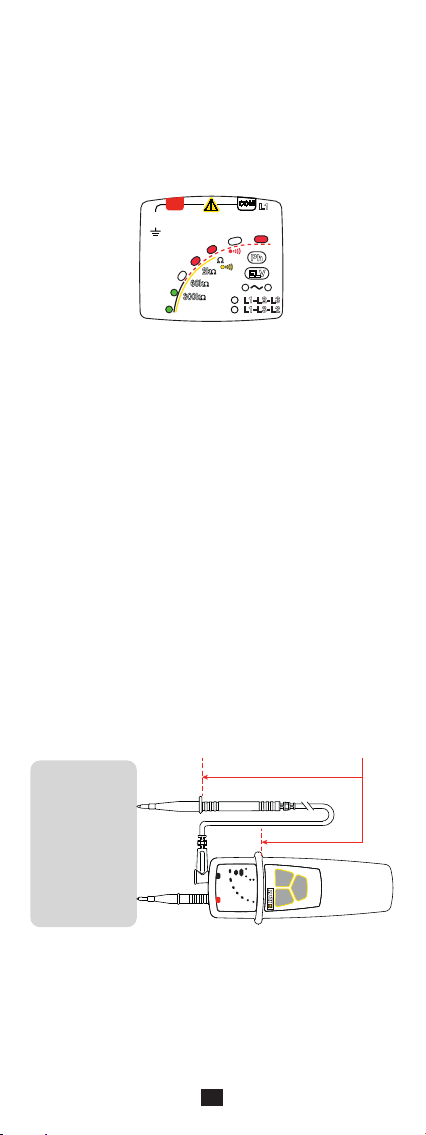

3.1. AUTO TEST
Avant d’utiliser le C.A 762, procédez à un auto test. Il permet

       󰀩 
les piles.
Connectez la pointe de touche rouge sur la borne +et le
cordon noir sur la borne COM.
Amenez les 2 pointes de touche en contact et appuyez sur le
bouton AUTO TEST. Maintenez l’appui autant que nécessaire.
Si tous les voyants de l’appareil sauf ELV s’allument et
que le signal sonore retentit, alors l’appareil fonctionne
correctement et peut être utilisé.
Si un voyant sur deux s’allume, c’est qu’il faut remplacer
les piles (voir § 5.2).
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
300k Ω
60k Ω
2k Ω
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2


10
Position limite des mains.


qu’ils sont correctement branchés et que les pointes de
touche sont bien en contact et appuyez à nouveau sur le
bouton AUTO TEST.

l’essai.

ou les pointes de touche doivent être remplacés.
Si aucun voyant n’est allumé, remplacez les piles (voir § 5.2).

défectueux et doit être envoyé en réparation.

le bon fonctionnement de l’appareil.
      
entendre le signal sonore émis par l’appareil.
 Si le bouton AUTO TEST est maintenu appuyé
plus de 10 secondes alors que les pointes de
touche ne sont pas en contact, l’appareil se
met en veille.

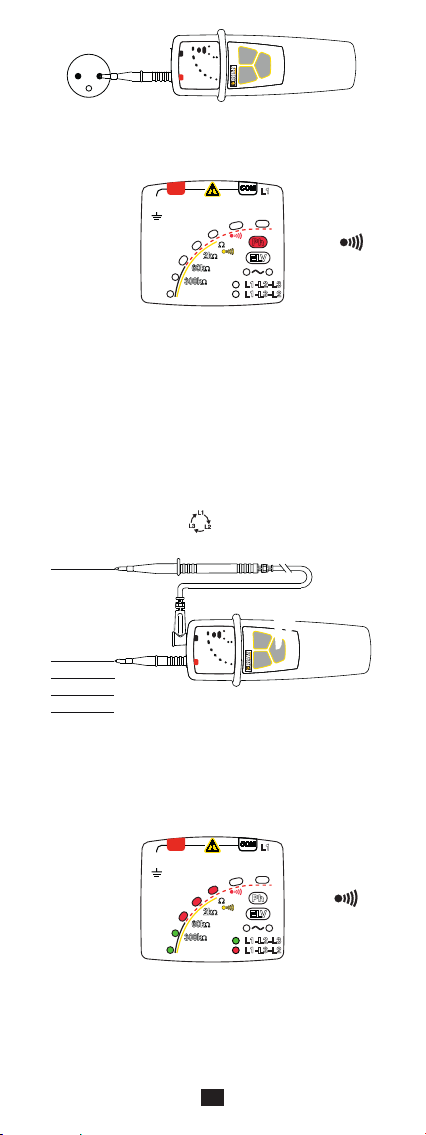

3.2. DÉTECTION DE TENSION
Connectez la pointe de touche rouge sur la borne +et le
cordon noir sur la borne COM.
          
pointe de touche.
Placez les pointes de touche sur l’élément à tester et main-
tenez fermement le contact.
Il n’est pas nécessaire d’allumer le C.A 762 car il se met en
route automatiquement.
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2

11
continue : les voyants s’allument pour indiquer sa valeur
et le voyant +(vert) ou le voyant - (orange) s‘allume pour
indiquer la polarité.
dangereuse (> 50 V ou 120 V le voyant ELV (rouge)
clignote d’autant plus rapidement que la tension présente
est élevée et l’appareil émet des bips sonores.
ELV
(TBT). Ce voyant redondant indique que la tension est supé-
rieure à la TBT.
Les deux premiers voyants du bargraphe sont verts pour
indiquer que la tension n’est pas dangereuse et l’appareil
n’émet pas de bip. Les suivants sont rouges et l’appareil
émet des bips.
Si le voyant ELV s’allume seul, les piles sont usées ou
absentes.
Si la tension présente est :
alternative : les voyants s’allument pour indiquer sa valeur
et les voyants +(vert) et -(orange) sont allumés.
Dans le cas d’une tension perturbatrice à proximité de l’élé-
ment testé, l’appareil peut indiquer la présence d’une tension
de service sur l’élément testé.
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
300k Ω
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2

12
3.3. INDICATIONDUNIVEAUDECONTINUITÉ
Connectez la pointe de touche rouge sur la borne +et le
cordon noir sur la borne COM.
          
pointe de touche.
Placez les pointes de touche sur l’élément à tester et main-
tenez fermement le contact.
Maintenez le bouton
Ω
appuyé.
        󰀨 
contrôle de continuité.
Si le résultat est :
< 100  les 5 premiers voyants du bargraphe clignotent
successivement. L’appareil émet un signal sonore continu.
et 2 k ce sont les 4 premiers
voyants du bargraphe qui s’allument.
et 60 k ce sont les 3 premiers
voyants du bargraphe qui s’allument.
et 300 k ce sont les 2 premiers
voyants du bargraphe qui s’allument.
> 300 k󰀩
3.4. DÉTECTION DE PHASE
󰀨
󰀩
savoir si une phase est présente.

d’absence de tension.
Pour fonctionner correctement, la détection de phase doit être
utilisée sur des réseaux référencés à la terre.
Elle permet, par exemple, de savoir où se trouve la phase
sur une prise pour un réseau référencé à la terre.
Connectez la pointe de touche rouge sur la borne +.

Placez la pointe de touche sur l’élément à tester et maintenez
fermement le contact.
R

13
Si la pointe de touche est bien sur la phase, le voyant Ph
(phase) clignote l’appareil émet des bips sonores.
 ce n’est pas parce que le voyant Ph ne clignote
pas qu’il n’y a pas de tension dangereuse sur
la prise.
3.5. ORDRE DES PHASES
     


Appuyez sur le bouton .
Les deux voyants L1-L2-L3 et L1-L3-L2 clignotent alter-
nativement.
 Si la tension est inférieure à 50 V ou continue,
la fonction est inhibée.
Lorsque le C.A 762 émet deux bips aigus, déplacez la

L’appareil indique la tension présente.
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2

L3
PE
N
L1
L2

14
           
pas de changement de phase dans les 10 secondes ou si
les phases ne sont pas équilibrées, il signale une erreur en
émettant deux bips graves.
Sinon, l’appareil indique l’ordre des phases en allumant :
le voyant L1-L2-L3 et en émettant un bip grave suivi d’un
bip aigu,
ou le voyant L1-L3-L2 et en émettant un bip aigu suivi
d’un bip grave.
3.6. UTILISATION DU C.A 751 (OPTION)
Si vous avez acheté un adaptateur 2P+T, C.A 751, vous
󰀨    
une prise.

l’ensemble du produit à la catégorie de mesure
II 250 V.
Branchez le C.A 751 sur les bornes du C.A 762 puis reportez-
vous à la notice de fonctionnement du CA. 751.
L3
PE
N
L1
L2
  Lorsque le C.A 762 est connecté au
C.A 751, les indications de continuité < 60
 ne sont plus valables.

15
4. CARACTÉRISTIQUES
4.1. CONDITIONS DE RÉFÉRENCE
 Valeurs de référence
Température 23 ± 5 °C
Humidité relative 30 à 75 % HR
Tension d’alimentation 3 ± 0,1 V
Fréquence du signal mesuré DC ou 45 à 65 Hz
Type de signal sinusoïdal
Champ électrique extérieur < 1 V/m
Champ magnétique DC extérieur < 40 A/m
4.2. CARACTÉRISTIQUES ÉLECTRIQUES
4.2.1. TENSION
Tensions nominales : 12, 24, 50, 127, 230, 400, 690 V/
V et 750 V.
Fréquence de fonctionnement : DC et 16,67 à 800 Hz.
Intensité d’entrée maximale : 3,5 mA.
Impédance interne à 50 V
Temps de réponse < 500 ms.
Le voyant correspondant à la tension V s’allume avant que
la tension atteigne 85%V.
Si aucun voyant n’est allumé, la tension présente est < 12 V.
Le C.A 762 doit être utilisé uniquement sur des réseaux de
tensions normalisées.
Cycle de fonctionnement : 30 s (durée maximale pendant
laquelle l’appareil peut être connecté à un élément sous
tension) - 240 s (temps de repos minimal pendant lequel
le détecteur ne doit pas être connecté à un élément sous
tension).
4.2.2. CONTINUITÉ ET RÉSISTANCE
La détection de continuité est inhibée si une tension > 1 V
est présente.
Les seuils de déclenchement sont :
 
 
 
 



16
100
90
80
70
60
50
40
30
20
10
0
-50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90
°C
321
sui-
4.2.3. REPÉRAGE DE PHASE
120 V < tension < 690 V
400 V < tension < 690 V
45 Hz
4.2.4. ORDRE DES PHASES
Fréquence comprise entre 45 et 400 Hz.
Tension comprise entre 50 et 690 V entre phases.

Temps de rétention de l’information : 10 s.
Taux de déséquilibre admissible en amplitude : 20%.
Taux d’harmoniques admissible en tension : 10%.
Réjection des trames de télécommande EDF (TCC-175 Hz-
188 Hz).
4.3. CONDITIONS D’ENVIRONNEMENT
L’appareil est de type N. Il doit être utilisé dans les conditions
vantes :
%HR
1 : Domaine de référence
2 : Domaine de fonctionnement
-15 à +45 °C et 20 à 95 % HR hors condensation.
(35°C max à 95%HR)
3 : Domaine de stockage (sans pile)
-40 à +70 °C et 20 à 95 % HR hors condensation.
En cas de non utilisation prolongée ou de stockage, retirer
les piles du boîtier.
Utilisation en intérieur et en extérieur.
Degré de pollution : 2.
Altitude : < 2000 m.
4.4. ALIMENTATION
L’alimentation du C.A 762 est réalisée par deux piles 1,5 V
alcaline (type AAA ou LR3).

17
Masse des piles : environ 2 x 26 g
L’autonomie est de 7 000 mesures de 10 secondes.
Les piles peuvent être remplacées par des accumulateurs
rechargeables, mais l’autonomie sera bien moindre.
4.5. CARACTÉRISTIQUESCONSTRUCTIVES
Dimensions (L x l x P) 163 x 64 x 40 mm
Masse environ 210 g
Cordon longueur 90 cm
Indice de protection IP 65 selon IEC 60529
IK 04 selon IEC 62262
 
4.6. CONFORMITÉAUXNORMESINTERNA-
TIONALES
Détecteur de tension bipolaire IEC 61243-3 Ed. 3 de 2015.
L’appareil est conforme selon l’IEC/EN 61010-1 ou BS EN
61010-1, 600V CAT IV.
4.7. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Émission et immunité en milieu industriel selon IEC/EN
61326-1 ou BS EN 61326-1.

18
5. MAINTENANCE


        


5.1. NETTOYAGE
L’appareil doit être maintenu en parfait état de propreté.
Déconnectez tout branchement de l’appareil.
  󰀨     -
󰀨
󰀨
de solvant ou d’hydrocarbure.
5.2. REMPLACEMENT DES PILES
Si, lors de l’auto test, seule la moitié des voyants s’allume,
vous devez remplacer les piles.
Déconnectez tout branchement de l’appareil.
A l’aide d’un tournevis, dévissez les deux vis imperdables
de la trappe à pile située sous l’appareil.
Retirez les piles usagées et remplacez-les par deux piles
neuve (piles 1,5 V alcaline de type AAA ou LR3).
Refermez la trappe à pile et assurez-vous de sa fermeture

Revissez les deux vis.
Les piles et les accumulateurs usagés ne doivent
pas être traités comme des déchets ménagers.
Rapportez-les au point de collecte approprié pour
le recyclage.

19
6. GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant
 
L’extrait de nos Conditions Générales de Vente est disponible
sur notre site web.
www.chauvin-arnoux.com/fr/conditions-generales-de-vente
La garantie ne s’applique pas suite à :
une utilisation inappropriée de l'équipement ou à une utili-
sation avec un matériel incompatible ;
-
tion explicite du service technique du fabricant ;
󰀨
agréée par le fabricant ;


de fonctionnement ;
des dommages dus à des chocs, chutes ou inondations.

20
WARNING, risk of DANGER! The operator must
refer to these instructions whenever this danger
symbol appears.
Equipment protected by double insulation.
Equipment suitable for live work.
Battery.
Earth.
The CE marking indicates compliance with
the European Low Voltage Directive (2014/35/
EU), Electromagnetic Compatibility Directive
(2014/30/EU), and Restriction of Hazardous
Substances Directive (RoHS, 2011/65/EU and
2015/863/EU).

compliant with the requirements that apply in the
United Kingdom, in particular as regards Low-
Voltage Safety, Electromagnetic Compatibility,
and the Restriction of Hazardous Substances.
The rubbish bin with a line through it indicates that,
in the European Union, the product must undergo
selective disposal in compliance with Directive
WEEE 2012/19/EU. This equipment must not be
treated as household waste.

Measurement category IV corresponds to measurements
taken at the source of low-voltage installations.
Example: power feeders, counters and protection devices.
Measurement category III corresponds to measurements
on building installations.
Example: distribution panel, circuit-breakers, machines or

Measurement category II corresponds to measurements tak-
en on circuits directly connected to low-voltage installations.
Example: power supply to domestic electrical appliances
and portable tools.
Thank you for purchasing a C.A 762 voltage detector.
For best results from your instrument:
read these operating instructions carefully,
 the precautions for use.
ENGLISH
