Cinderella Comfort User manual

COMFORT
INSTALLATION
ASENNUSOHJE

CINDERELLA COMFORTINSTALLATION8
Viktigt med korrekt montering
Korrekt montering ger:
• Bättre inomhusklimat
• E?ektivare förbränning
• Lägre ljudnivå
• Kallras undviks i toalettutrymmet
För att få bästa möjliga förbränning och säker drift under längre tid är det
viktigt att till- och frånluftsrören monteras korrekt. Felaktig montering kan
leda till dålig förbränning, lukt och andra problem. Se till att installationen
utförs i enlighet med el- och byggtekniska bestämmelser. Om du är osäker,
rådfråga behörig kompetens.

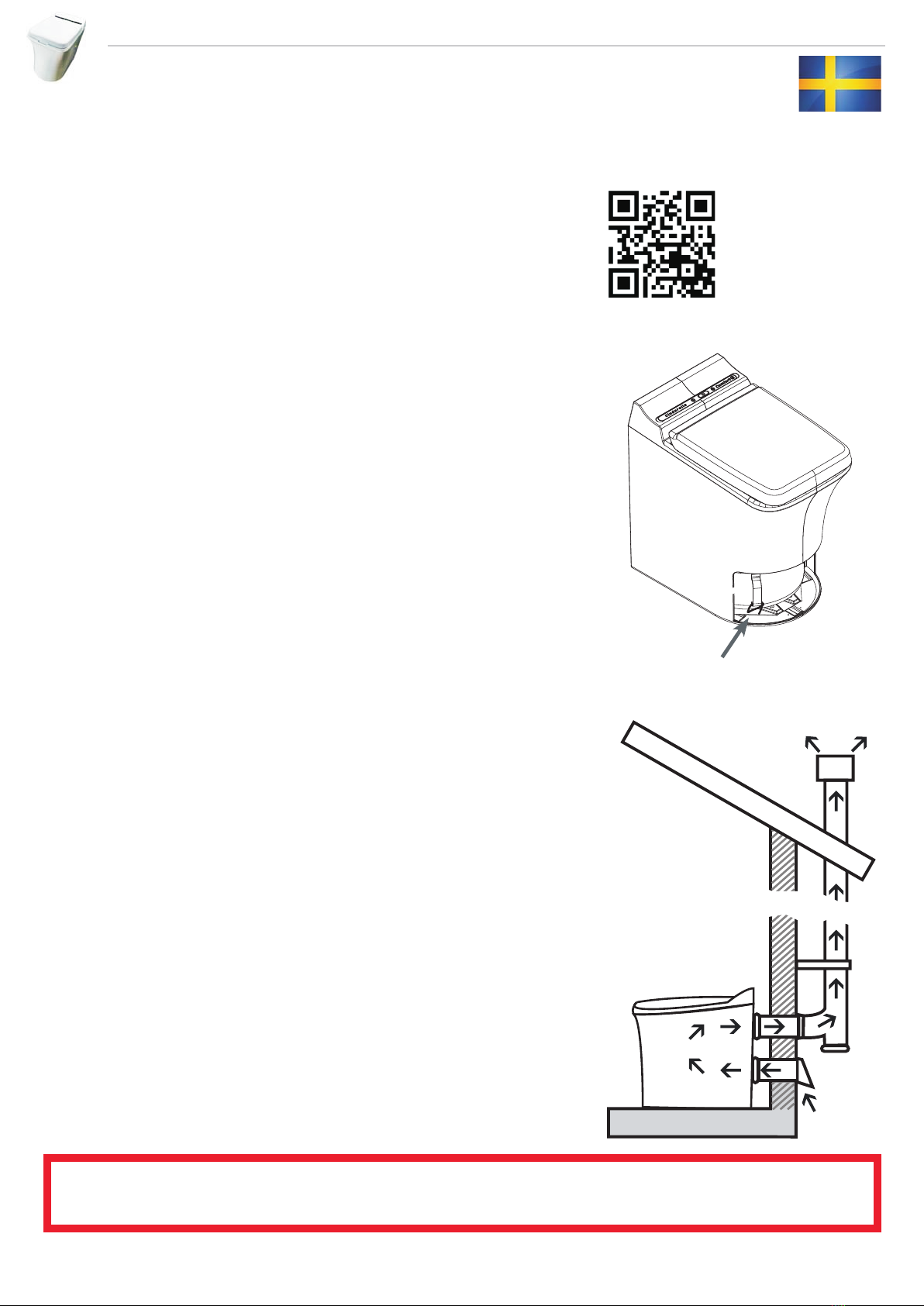

In-/utluft:
Rummets interna luftbalans och temperatur påverkas inte av toaletten
eftersom luftgenomströmningen in till toaletten, och ut från toaletten, är
När du öppnar emballaget
Kontrollera att kartongen och innehållet inte är skadat efter transport. Vid skador, kontakta transportör eller återförsäljare.
ett slutet luftsystem.
Förpackningens innehåll
1 st. Cinderella Comfort
1 kart. originalpåsar (500 st.)
1 st. Ø 110 x 430 mm frånluftsrör
1 st. Ø 110 x 430 mm tilluftsrör
1 st. Ø 110 mm T-koppling
1 st. regnhatt
1 st. ventilkåpa
1 st. användaranvisning
1 st. installationsanvisning
Transportsäkring
Askskålen är försedd med en transportsäkring som måste tas bort före
bruk. Gör så här för att ta bort transportsäkringen:
1. Ta bort frontluckan.
2. Klipp av buntbandet som håller fast askskålen.
3. Ta bort hela buntbandet.
Följ anvisningarna noga så får du glädje av din förbränningstoalett under många år.
Ett garantibevis/registreringskort medföljer toaletten. Registrera köpet
för att säkerställa din garantirätt. Vid en eventuell stöldf nns toaletten då
registrerad i tillverkarens databas. Vid registrering får du också tillgång
till tillverkarens supportsystem. Du kan registrera din toalett på Internet:
register.cinderella.as eller genom att följa denna QR-kod:
Transportsäkring

9
COMFORT
CINDERELLA COMFORTINSTALLATION
1. MATERIAL
Beroende på hur toaletten skall installeras behöver du komplettera med material utöver det somf nns i kartongen. Exempelvis
Exempel på installationer
det långa vertikala röret, takgenomföring, tilluftsventil (alt. B), rörböjar (30/45 grader).
Tilluft
2. VERKTYG
• Borrmaskin
• Hålborr, 111 mm, för håltagning för frånlufts- och ev. tilluftsrör i alt. A.
• Hålborr, 168 mm, för tilluftsventil i alt. B.
• Långborr för styrhål genom vägg.
• Såg
• Tumstock
• Märkpenna
• Rasp och/ellerf l
Alternativ B
I detta alternativ tas tilluften
från toalettutrymmet. Det är
viktigt att toalettutrymmet
har en egen tilluftsventil
med minst diameter 160
mm eller 145x145 mm.
Frånluftsröret dras antingen
invändigt eller utvändigt.
Detta alternativ leder till ett
kyligare toalettutrymme den
kalla delen av året.

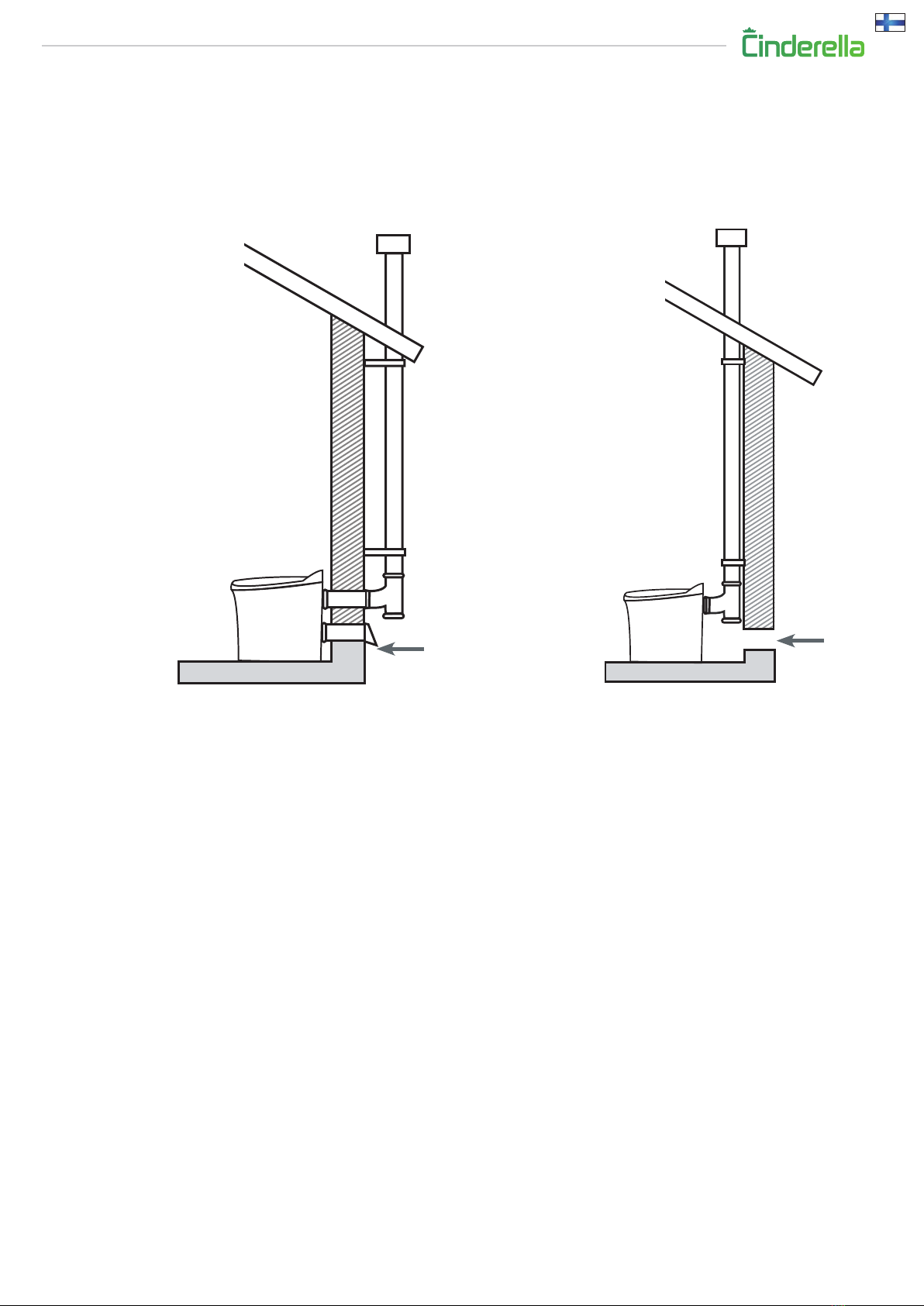

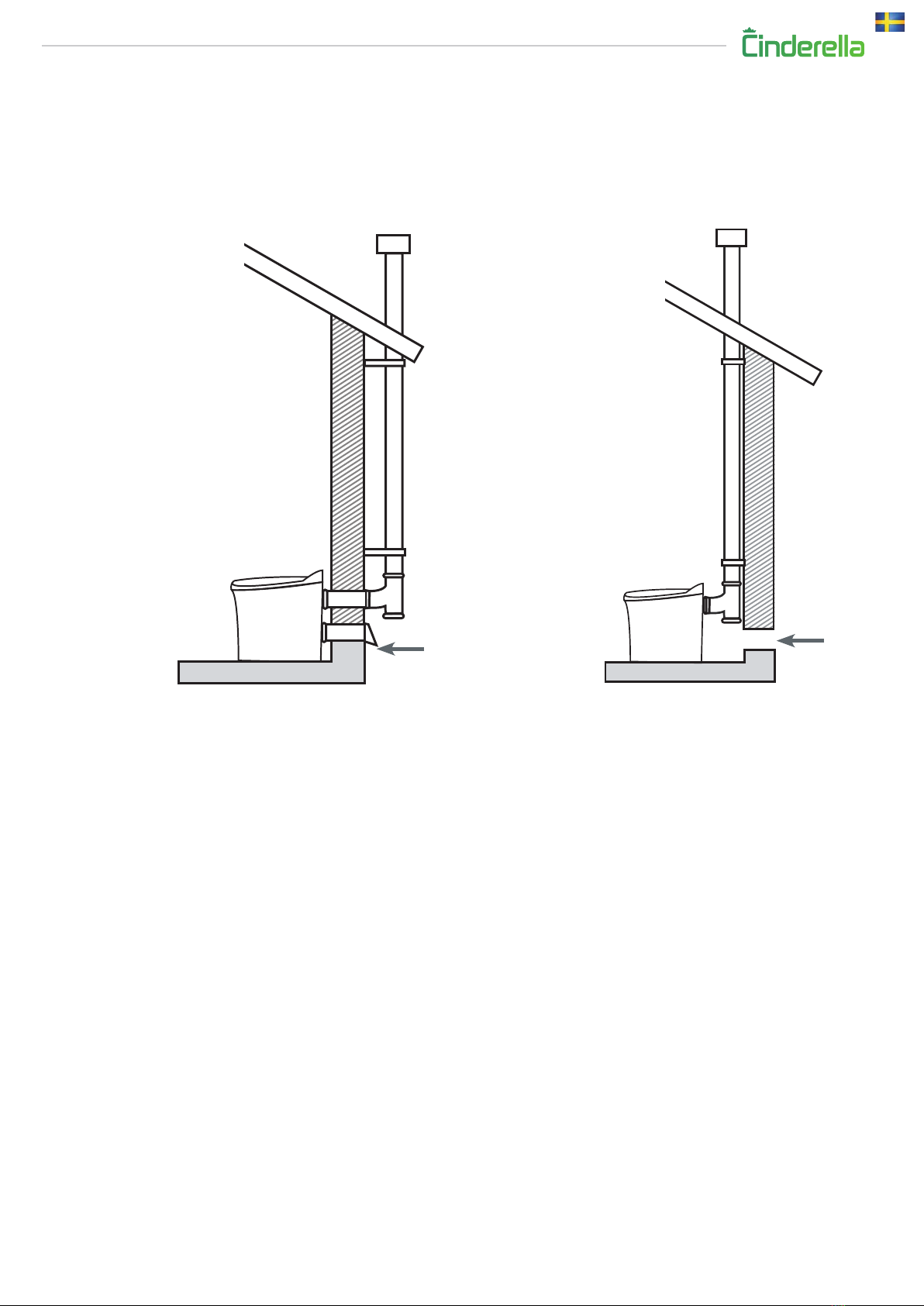

Cinderella Comfort kan installeras på olika sätt. Här nedan ser du två alternativ som används som utgångspunkt för denna
installationsanvisning:
Tilluft
Alternativ A
Detta är det rekommen-
derade installationssättet.
Tilluften kommer in
genom ett rör som går in
genom toalettens bakre
vägg. Frånluftsröret går
ut från toaletten och upp
genom taket, antingen
inne i rummet eller på husets
utsida längs fasaden.

CINDERELLA COMFORTINSTALLATION10
3. PLANERING
Cinderella är godkänd för användning i badrum/våtutrymme (IP 34-klassad),
men får inte översköljas med vatten. Kontakta behörig VVS-installatör
för information om gällande bestämmelser för våtrum. Toaletten ska stå
på hårt, plant underlag. Cinderella kan stå på golv med golvvärme. Det
f nns inga krav på speciell placering i förhållande till brännbart material och

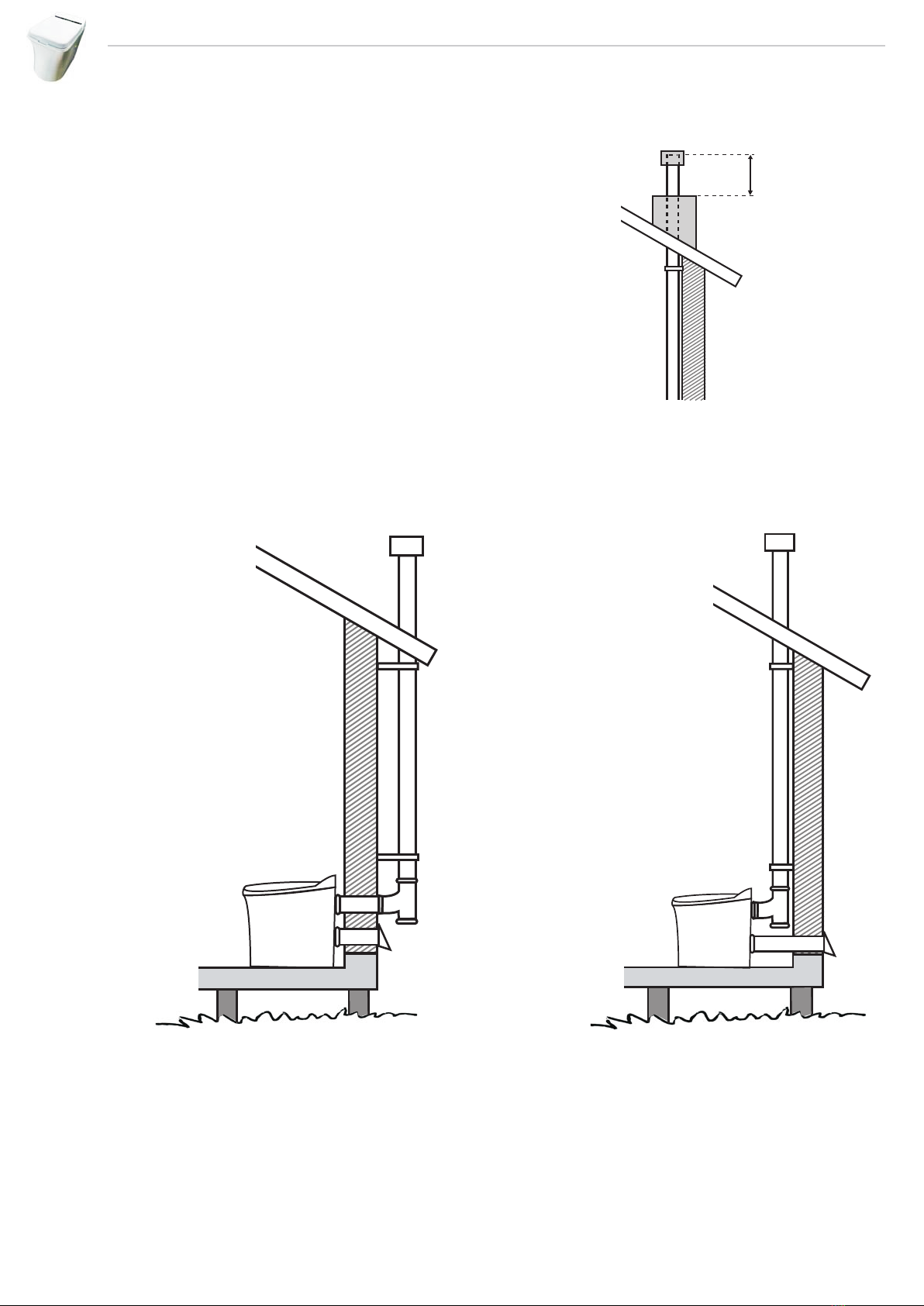

Cinderella kan placeras i ouppvärmda utrymmen.Använd alltid medföljande
regnhatt på frånluftsröret. Regnhatten är utformad för att undvika att det
uppstår mottryck. Om frånluftsröret ska kläs in (t.ex. med plåt) måste rörets
mynning sticka upp minst 400 mm, se fg. 1.
Kontrollera före håltagning att det varkenf nns el eller vatten där du ska borra.
Kontakta närmaste servicepartner för Cinderella, se hemsidan
www.fritidstoa.se, om du har frågor om installation.
Bestäm först om frånluftsröret ska gå upp genom innertak eller rakt bakåt
400 mm
ut genom ytterväggen.

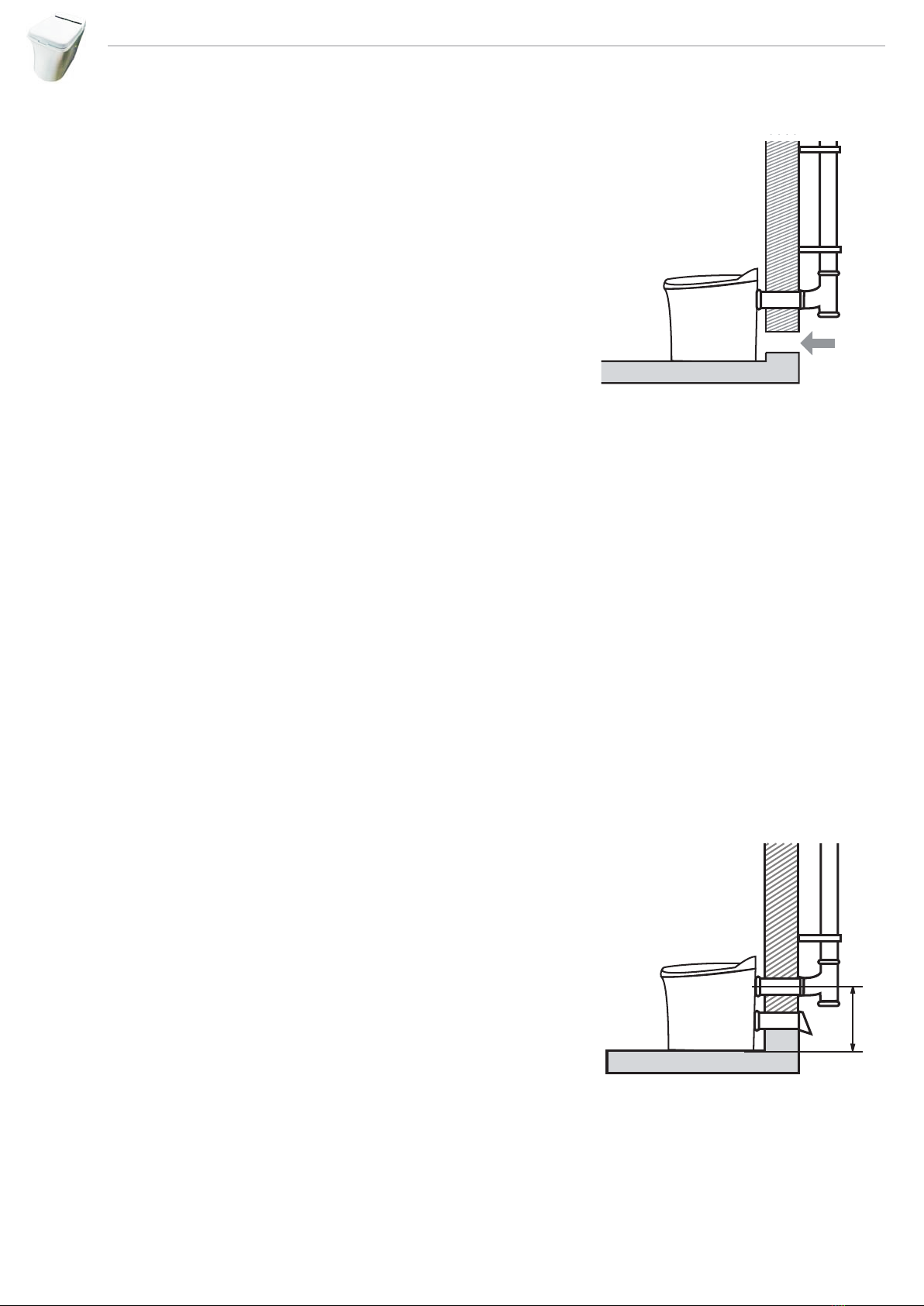

Alternativ 1:
Om frånluftsröret ska gå
direkt ut genom ytterväggen,
ska toaletten stå minst 50
mm från innerväggen.
fig. 1
Alternativ 2:
Om frånluftsröret ska dras
genom innertaket får man
räkna med att T-kopplingen
behöver ca 230 mmutrymme
bakom toaletten,vilket gör att
toaletten kommer längre in i
rummet.

11
COMFORT
CINDERELLA COMFORTINSTALLATION
4. TILLUFT
För att säkerställa att luftcirkulationen blir tillräcklig finns det två lösningar för tilluft.

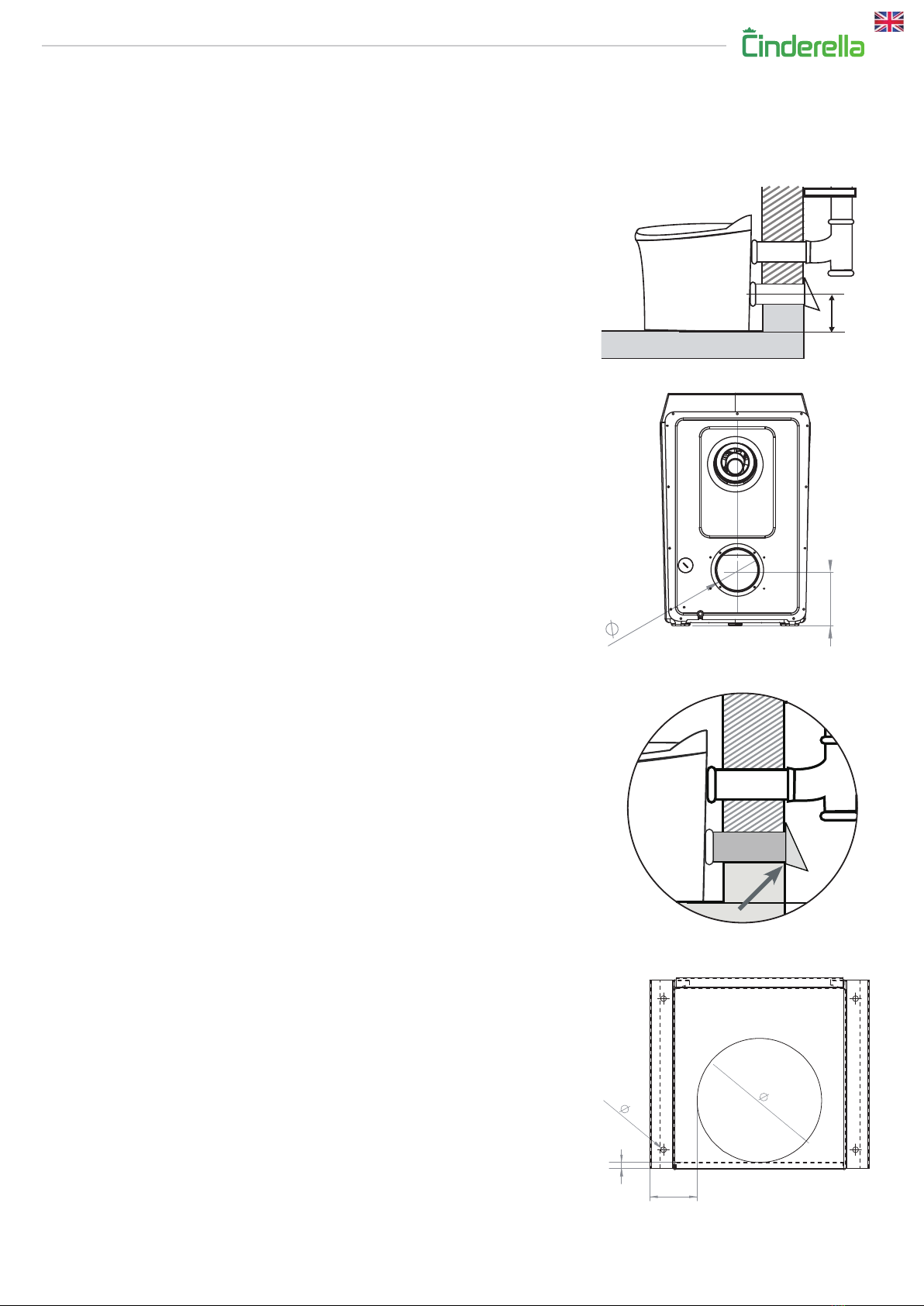

4A. Tilluft genom rör i toalettens bakvägg
Märk på väggen 155 mm upp från golvet i toalettens centrum. Förborra
med långborr, genom inner- och yttervägg, i markeringen. Var noga med
att hålla borret vinkelrätt mot väggen. Borra därefter med Ø 111 mm hålborr.
Montera ett av de korta medföljande rören med den konformade/avrundade
delen inåt mot toaletten, se fig. 2 og 3. Sätt ett märke ca 20 mm in på
röret så att du vet hur långt röret ska tryckas in i toaletten.
Ställ toaletten på avsedd plats. Skjut in det korta röret utifrån tills det bottnar
(ca 20 mm) i toalettens anslutning. Kapa röret på utsidanjäms med fasaden,
se fig, 4.
Fäst tilluftsröret med lämplig fogmassa, t.ex. silikon eller sikaflex.
Se till att ventilkåpan monteras korrekt. Tilluftsröret ska mynna ut ca 10
mm över ventilkåpans nedre kant och vara centrerad, dvs sidokanten på
ventilkåpan ska varaca 34 mm från rörets ytterkant. Se fig. 5.
Montera frånluftsrör, se ”Frånluft”.
155
155
111
10
4x
4,5
34
111
fig. 2
fig. 3
fig. 4
fig. 5

CINDERELLA COMFORTINSTALLATION12
5. FRÅNLUFT
Det är viktigt att rörets dimension är 110 mm hela vägen mellan toaletten och regnhatten. Röret ska ha slät insida och
gärna vara av typen PP, standard avloppsrör för inomhusbruk. Flexibla slangar får inte användas. Inte heller rör med mindre
dimension än 110 mm. Medföljande regnhatt ska användas. Vid rak, vertikal rördragning får rörlängden inte överskrida 5,5 m
(4,5 m om fler böjar än T-röret används). Röret ska sticka upp minst 600 mm över tak, där det kommer ut. Horisontellt rör får
bara användas rakt bakom toaletten och då vara max. 600 mm långt.
Sträva efter att få frånluftsröret så vertikalt som möjligt och med så få vinklar som möjligt. Medföljande anslutningsrör ska i
första hand användas in i toaletten. Om annat rör används måste godsets tjocklek vara 3,4 mm.
Frånluft genom vägg
Sätt ett märke på väggen 415 mm upp från golvet i centrum av toaletten
(i lod med det eventuella inluftshålet). Förborra med långborr, genom
inner- och yttervägg, i markeringen. Varnoga med att hålla borret vinkel-
rätt mot väggen.Borra därefter med Ø 111 mm hålborr. Montera det korta
medföljande frånluftsröret genom väggen med den fasade delen in mot
toaletten. Se fig. 7.

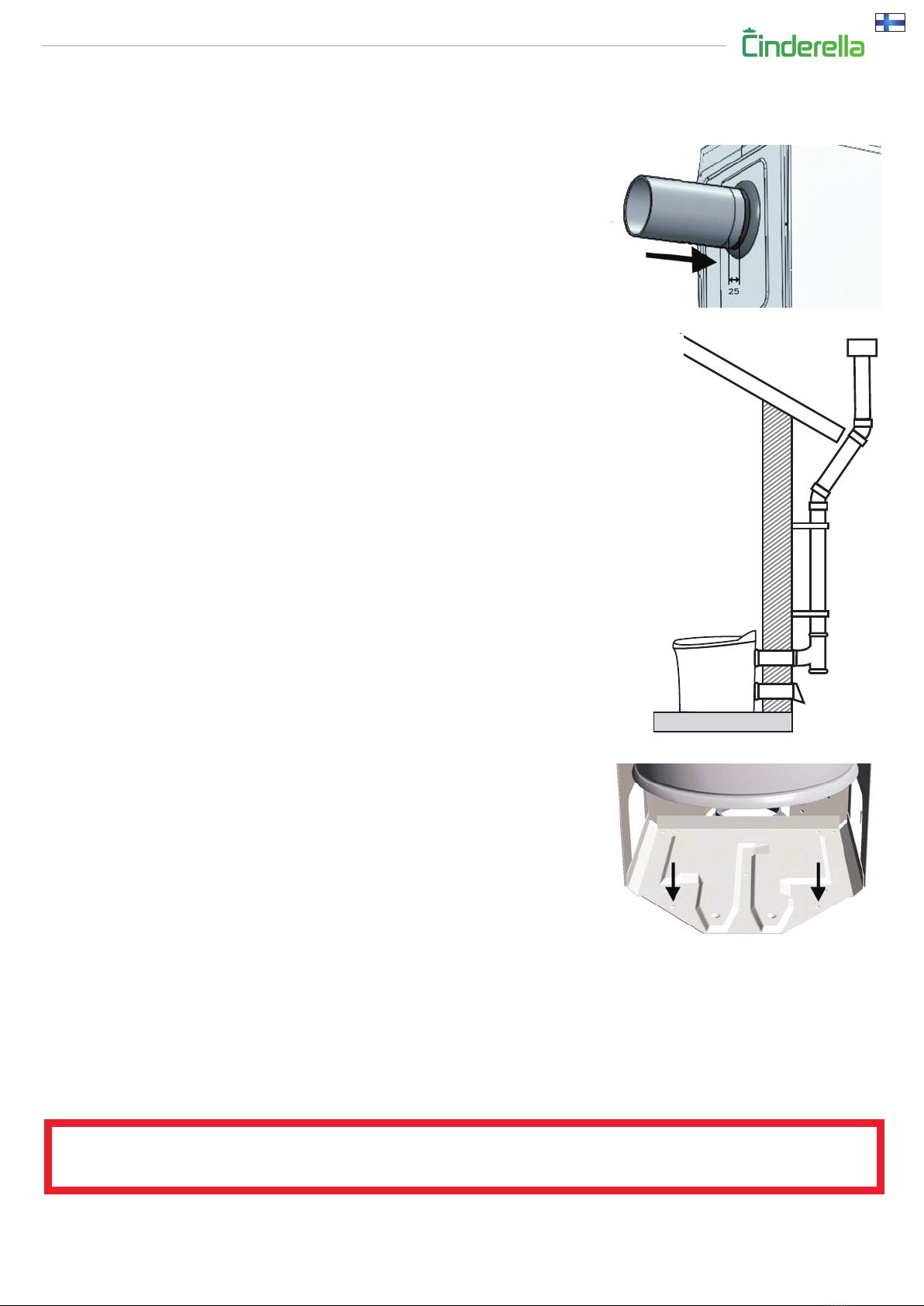

Sätt ett märke 25 mm in på rörets fasade ände så att du vet hur lång
röret ska tryckas in i toaletten. Se fig. 8.
Smörj röränden med t.ex. lite diskmedel före montering så går montering-
en i toalettens gummipackning lättare.
4B. Tilluft genom ventil i vägg
Om du inte vill ta in luft direkt in i toaletten måste en ventil installeras i
toalettutrymmet. Ventil monteras så nära toaletten som möjligt. Se fig. 6.
• Ventilen ska minst vara min. Ø 160 mm eller 145x145 (201 cm2).
• Ventilen ska alltid vara fullt öppen när toalettenfs äkt är igång.
• Det är viktigt att luftbehovet för toaletten inte kommer i konf ikt med
t.ex. en eldstad, korsdrag eller köksf äkt.
• Frånluftsf äkt ska inte f nnas i toalettutrymmet.
• Ventilen ska vara ”helt öppen”. Använd ej ventil med t ex skumgummi i.
415
fig. 6
fig. 7

13
COMFORT
CINDERELLA COMFORTINSTALLATION
Frånluftsrör med vinklar
Om frånluftsröret behöver vinklas förbi ett fönster eller takfoten (se fig. 9)
gäller följande:
• Om frånluftsröret lutas 30° får den sammanlagda lutande delen av
röret inte överstiga 1,5 m.
• Om frånluftsröret lutas 45° får den sammanlagda lutande delen av
röret inte överstiga 1,0 m.
Används rörböjar får max. 2 st. 45° eller 2 st. 30° användas. OBS! Rörets
totala längd får inte överstiga 4,5 m om rörböjar används.
6. SLUTMONTERING
Montera ihop nödvändiga rördelar. Använd gärna lite diskmedel så går
det lättare att få ihop delarna. Om röret monteras längs en vägg, kan
det behövas väggfästen. Använd alltid medföljande T-koppling. Den
pluggade änden av T-kopplingen ska alltid vara vänd nedåt. I botten av
T-kopplingen finns ett hål där eventuellt kondensvatten kan droppa ut.
Av den anledningen bör inte T-kopplingen byggas in, för man måste
kunna inspektera att hålet inte täppts igen av löv eller liknande.
T-kopplingen kan byggas in om man ordnar med en inspektionslucka.
Om frånluftsröret dras invändig kan man placera en skål under
T-kopplingen för att samla upp eventuellt kondensdropp.
Tryck ner medföljande regnhatt på röret tills det tar stopp. OBS! Montera
inte något insektsnät över frånluftsrörets mynning.
Cinderella kan fästas vid underlaget med lämplig skruv, se fig. 10.
Elanslutning
Anslut till jordat 230V uttag, minst 10 A. För bestämmelser och lagar om elinstallation hänvisas till behörig elektriker.
Vid felaktig montering av Cinderella upphör reklamationsrätten.
Gör så här för att fästa Cinderella i golvet: Ta ut ask-
skålen. Borra hål genom monteringshålen. Använd
lämplig träskruv eller genomgående skruv för att
skruva fast toaletten i underlaget.
Frånluft genom innertak
© - Ecotech as, 2014. Ver IN-E4.1.1NSFEG
Kapa av 80 mm i den fasade änden på ett av de medföljande korta rören.
Märk 25 mm in på rörets fasade ände, se fig. 8. Smörj ändarna med t.ex.
diskmedel och tryck in den ofasade delen av röret i T-röret, ca 50 mm.
Montera därefter T-kopplingen , med det monterade korta röret, in i toaletten.
Ställ toaletten på dess rätta plats (anslut även ev inluftsrör). Loda in för det
vertikala röret och märk av hålets centrum i innertaket.
Gör hål med Ø 111 mm hålsåg. Gör motsvarande genom yttertaket och
montera lämplig takgenomföring.
Säkerställ att takgenomföringen utförs enligt gällande byggregler.
Kontakta en hantverkare om du är osäker. fig. 8
fig. 9
fig. 10

CINDERELLA COMFORTASENNUS14
Oikea asennus – pitkä käyttöikä
Oikein asennettu Cinderella Comfort tarjoaa monia etuja:
• Parempi sisäilma, parempi palaminen
• Vähemmän melua
• Kylmän/kylmävedon välttäminen käymälätilassa
Parhaan mahdollisen palamistuloksen ja käyttövarmuuden takaamiseksi on
tärkeää, että sisääntulo- ja ulosmenoilmaputket on asennettu oikein. Väärin
suoritettu asennus voi aiheuttaa huonoa palamista, hajua ja muita ongel-
mia. Huolehdi siitä, että asennus suoritetaan sähkölaitteiden ja rakennus-
teknisten määräysten mukaan. Jos olet näiden suhteen epävarma, ota yh-
teyttä asentajaan.
Luonnos: Käymälä ei häiritse tilan sisäistä ilmatasapainoa ja lämpöä, koska
tarvittava sisääntuloilma vedetään oman putken kautta seinän läpi WC-lait-
teeseen ja ulosmenoilma/vesihöyry menee ulos toista putkea pitkin.
Kun avaat paketin
Tarkasta, että pakkaus ei ole vahingoittunut kuljetuksen jälkeen. Jos pakkauksessa on reikiä tai iskuvahinkoja, ota yhteyttä
kuljetusliikkeeseen tai jälleenmyyjään. Tarkasta pakkauksen sisältö; onko silminnähtäviä vaurioita havaittavissa?
Pakkauksen sisältö
1 kpl Cinderella Comfort
1 kartonki alkuperäiset paperipusseja (500 kpl)
1 kpl Ø110 mm x 430 mm ulosmenoilmaputki
1 kpl Ø110 mm x 430 mm sisääntuloilmaputki
1 kpl Ø110 mm T-putki (90°)
1 kpl Piipunhattu
1 stk Venttiilikotelo
1 stk Käyttöohje
1 stk Asennusohje
Kuljetusturva
Tuhkalaatikossa on kuljetuslukitus. Se pitää poistaa ennen WC:n käyttöä.
Poistat kuljetuslukituksen seuraavasti:
1. Irrota etuluukku.
2. Leikkaa irti muovinauhat, jotka kiinnittävät tuhkalaatikon käymälän
teräsrunkoon.
3. Poista muovinauhat.
Noudattamalla asennusohjeita tarkkaan saat polttokäymälästäsi
iloa moneksi vuodeksi.
Takuutodistus/rekisteröintikortti seuraa toimituksen mukana. Rekisteröinti
varmistaa takuuoikeutesi. Varkaustapauksissa rekisteröity tuote löytyy val-
mistajan tietokannasta. Rekisteröinti mahdollistaa myös pääsyn valmistajan
tukijärjestelmiin. Voit rekisteröidä käymäläsi Internetissä: register.cinderel-
la.as tai tämän QR-koodin avulla:
Kuljetusturva

15
COMFORT
CINDERELLA COMFORTASENNUS
1. MATERIAALIT
Ylläolevista asennusvaihtoehdoista riippuen valitse tarvittavat materiaalit alempaa.
• Ulosmenoilman T-putki.
• Sisääntuloilman T-putki.
• Tuuletusputken seinäkiinnittimet
• Ulkokaton putkiläpiviennin kattomansetti. Kattomansetin tyyppi riippuu katon materiaalista.
Asennusesimerkkejä
• Sisääntuloilman venttiili vähintään Ø 160 mm / 201 cm².
Sisäilma
2. TYÖKALUT
• Porakone
• Reikäsaha 111 mm, tuuletus- ja sisääntuloilmaputken reiän sahaamiseen.
• Reikäsaha 168 mm, sisääntuloilmaventtiilin reiän sahaamiseen.
• Pitkä poranterä ohjausreiän poraamiseen seinän läpi.
• Saha
• Tuumamitta
• Merkkauskynä
• Raspi ja/tai viila
Vaihtoehto B
Myös tämä ratkaisu on
mahdollinen. Tässä sisään-
tuloilma otetaan käymäläti-
lasta. On tärkeää, että
WC-huoneessa on oma
tuuletusventtiili, jonka
halkaisija on vähintään
160 mm. Ulosmenoilmaputki
vedetään joko sisä- tai ulkopuo-
litse. Tämä vaihtoehto tar-
joaa viileämmän käymäläti-
lan.
Cinderella Comfort voidaan asentaa monella eri tavalla. Kaikkein tärkeintä on kuitenkin huolehtia hyvästä sisääntulo- ja ulos-
menoilman virtaamisolosuhteista. Alempana on kaksi vaihtoehtoa, joita käytetään tämän asennuskäsikirjan pohjana.
Sisäilma
Vaihtoehto A
Tämä on suositeltava
käymälän asennustapa.
Sisääntuloilma tulee ulkoa
ulkopuolisen putken läpi,
joka menee sisään WC:n
takaseinään.
Sieltä toinen putki menee
ulos ja katon räystään läpi
käymälätilan sisä- tai ulko-
puolella.

CINDERELLA COMFORTASENNUS16
3. SUUNNITTELU
Cinderella on hyväksytty käytettäväksi kylpyhuoneessa / kosteassa tilassa
(IP 34-luokiteltu), mutta sen päälle ei saa suihkuttaa vettä. Kosteita tiloja
koskevien määräysten suhteen kehotamme ottamaan yhteyttä LVI-asenta-
jaan.
Käymälän pitää seistä kovalla ja vaakatasossa olevalla alustalla. Cinderella
voi seistä lämmitetyllä lattialla. Sijoittamisen suhteen ei ole mitään palavia
aineita koskevia määräyksiä, ja Cinderella voidaan sijoittaa lämmittämät-
tömään huoneeseen. Toimituksen mukana seuraavaa piipunhattua pitää
aina käyttää ulosmenoilman putken päällä. Piipunhattu on muotoiltu kun-
non tuulettamisen ja minimaalisen ilmanvastuksen varmistamiseksi. Mikäli
ulosmenoilman putki rakennetaan käymälätilan sisäpuolelle (esim. metal-
lilevyillä), pitää putken pään ulottua vähintään 400 mm ylöspäin, katso pii-
rustus. Ennen reiän tekoa sinun pitää tarkastaa, ettei poraamiskohta joudu
kosketuksiin sähkön tai vesiputken kanssa.
Päätä ensin, vedätkö tuuletusputken ylös sisäkaton läpi vai suoraan ulos
ulkoseinän läpi:
400 mm
Vaihtoehto 1:
Jos tuuletusputki vedetään
suoraan ulos ulkoseinän läpi,
pitää WC:n seistä noin 50 mm
seinästä.
fig. 1
Vaihtoehto 2:
Jos tuuletusputki vedetään
sisäkaton läpi, tarvitsee
T-putki noin 230 mm tilaa
WC:n takana, minkä johdos-
ta käymälä työntyy pitem-
mälle sisälle käymälätilaan.

17
COMFORT
CINDERELLA COMFORTASENNUS
4. SISÄÄNTULOILMA
On kaksi vaihtoehtoa tarvittavan ilmamäärän varmistamiseksi käymälätilassa.
4A. Sisääntuloilma takaseinässä olevan putken kautta
Tee merkki lattiasta ylöspäin 155 mm WC-laitteen keskelle. Esiporaa pit-
källä poralla läpi sisä- ja ulkoseinän 110 mm:n reiän keskeltä. Ole tarkkana
ja pidä poraa suorassa kulmassa seinän suhteen. Poraa sen jälkeen reikä-
sahalla Ø111 mm:n reikä.
Asenna yksi lyhyistä tuuletusputkista (seuraa toimituksen mukana) kooni-
nen/pyöristetty putken pää edellä sisään käymälään.
Tee putkeen noin 20 mm:n merkki, jotta tiedät kuinka pitkälle putki pitää
työntää vessan sisään.
Kun olet löytänyt sisääntuloilmaputken oikean pituuden ja paikan, katkai-
se putki ulkopuolelta. HUOM: katkaistaantasaisesti ulkoseinän suhteen.
Sisääntuloilmaputki kiinnitetään sopivalla kiinnitysmateriaalilla, esim. silikonil-
la, sikaflexillä ym.
Asenna venttiilikotelo. Huolehdi siitä, että venttiilikotelo asennetaan oikein.
Sisääntuloilmaputken pitää tulla ulos noin10 mmventtiilikotelon alareunan
yläpuolella, ja sen tulee olla keskellä; se tarkoittaa, että venttiilikotelon alareu-
na pitää olla noin34 mm putken ulkokehältä.
Katso piirustus.
Vihje: Merkkaa tussilla ruuvien kiinnityspaikka.
Jos haluat sisääntuloilmajärjestelmälle muita asennusvaihtoehtoja,
ota yhteyttä lähimpään jälleenmyyjään tai palvelukeskukseen.
Asenna ulosmenoilmaputki, katso ”Ulosmenoilma”.
155
155
111
10
4x
4,5
34
111
fig. 2
fig. 3
fig. 4
fig. 5

CINDERELLA COMFORTASENNUS18
5. TUULETUS
On tärkeää, että putken mitoitus on 110 mm koko matkan WC:n ja piipunhatun välillä. Putken pitää olla sileä sisäpuolelta ja
mielellään tyyppiä PP, vakio viemäriputki sisäkäyttöön, kappaleen paksuus 3,4 mm.
Taipuisia letkuja ei pidä käyttää, ei myöskään putkia, joiden mitoitus on pienempi kuin 110 mm. Toimituksen mukana tulevaa
piipunhattua pitää käyttää. Suoran pystysuoran putken pituus ei saa ylittää 5,5 metriä (4,5 m jos käytetään putkentaivutinta).
Putken pitää ulottua vähintään 600 mm katon yläpuolelle ulostulokohdasta laskien, jotta saadaan aikaan parhaat mahdol-
liset veto-olosuhteet. Vaakatasossa putkea voidaan käyttää vain aivan käymälän takana, ja se voi olla enintään 600 mm
pitkä.
Koita saada ulosmenoilmaputki niin pystysuoraksi kuin mahdollista, ja että siinä on mahdollisimman vähän kulmia. Mukana seuraa-
vaa putkenpätkää käytetään sisään WC:hen päin; jos muita putkia käytetään, pitää kappaleen paksuuden olla 3,4 mm.
Tuuletus seinän kautta
Tee merkki 415 mm lattiasta ylös seinään keskelle WC:tä. Esiporaa pitkällä
poranterällä läpi sisä- ja ulkoseinän keskeltä
110 mm:n läpimittaista reikää. Muista pitää poraa suorassa kulmassa
seinän suhteen. Poraa sen jälkeen reikäsahalla Ø111 mm reikä. Kiinnitä
lyhyt, toimituksen mukana seuraava tuuletusputki seinän läpi viisto pää
edellä WC:n sisään.
Tee merkki 25 mm:n kohdalle putken viistetystä päästä, jotta tiedät kuin-
ka pitkälle putki pitää työntää WC:n sisään.
Voitele putken pää esim. astianpesuaineella asennuksen helpottamiseksi.
4B. Sisääntuloilma seinässä olevan venttiilin kautta
Jos et halua ottaa ilmaa suoraan sisälle käymälään, sinun täytyy huolehtia,
että itse WC-tilassa on tarpeeksi ilmaa. Uusi venttiili asennetaan niin
lähelle WC:tä kuin mahdollista.
• Venttiilin pitää olla hyvin mitoitettu sisääntuloilmaventtiili (venttiili – vähin-
tään Ø 160 mm / 201 cm²).
• Venttiilin pitää olla aina auki. Muista puhdistaa se säännöllisesti.
• On tärkeää, ettei WC:n ilmantarve joudu ristiriitaan esim. tulisijan tai liesi-
tuulettimen kanssa.
• Avoimet ikkunat/ovet eivät ole hyvä ratkaisu, koska niitä avataan ja sulje-
taan muissa tarkoituksissa.
• Ulosvetotuuletinta ei WC-tilassa pidä käyttää.
HUOM! Jos käytetään seinäventtiiliä, jonka voi sulkea, pitää venttiilin olla aina
auki niin kauan kuin WC:n tuuletin on käynnissä. Venttiiliin ei saa laittaa mitään
vedonestoa (vaahtokumia jne.).
Muita vaihtoehtoja
Jos haluat ulosmenoilma- tai sisääntuloilmajärjestelmälle muita vaihtoehtoja,
ota yhteyttä lähimpään palvelukeskukseen.
415
fig. 6
fig. 7

19
COMFORT
CINDERELLA COMFORTASENNUS
Tuuletusputken mutkat
Jos on tarvetta tehdä tuuletusputkeen mutkia esim. ikkunan tai räystään
ohi, on huomioitava seuraavat seikat:
• Jos tuuletusputki on vinossa 30°, ei yhteenlaskettu vinon osan osuus
putken pituudesta saa ylittää 1,5 m.
• Jos tuuletusputki on vinossa 45°, ei yhteenlaskettu vinon osan osuus
putken pituudesta saa ylittää 1,0 m.
Jos käytetään putkentaivuttimia, niitä saa olla enintään 2 kpl 45° tai 2 kpl 30°.
HUOM! Putken enimmäispituus ei saa ylittää 4,5 m jos putkentaivutinta
käytetään.
6. LOPPUASENNUS
Asenna tarvittavat helat. Voit hyvin käyttää hieman astiapesuainetta
saadaksesi ne helpommin yhteen. Jos putki vedetään seinää pitkin,
voivat seinäkiinnikkeet olla tarpeen. Toimituksen mukana seuraavaa
T-putki pitää aina käyttää. T-putken kansi pitää aina kääntää alaspäin,
T-putken kannessa on nimittäin reikä, josta lauhdevesi voi tippua ulos.
Siksi T-putkea ei saa sisäänrakentaa, koska pitää olla mahdollisuus voida
tarkistaa, etteiä reikä ole tukossa lehdistä tms. Niissä tapauksissa, joissa
T-putki täytyy sisäänrakentaa, pitää tehdä tarkistusluukku.
Sisäpuolisen tuuletusputken asennus voidaan sijoittaa astia T-putken alle,
joka kerää mahdollisen lauhdeveden.
Paina toimituksen mukana seuraava piipunhattu paikalleen putken pää-
hän, kunnes se pysähtyy. HUOM! Älä asenna ”hyönteisverkkoa” tuuletus-
putken aukon päälle.
Cinderella voidaan kiinnittää alustaansa sopivilla ruuveilla.
Sähkö
Kytke maadoitettuun pistorasiaan. Jännitteen pitää olla 230 V vähintään 10 A:n sulakkeella. Huolehdi siitä, että linjalla on tarpe-
eksi kapasiteettia. Noudata sähköisistä asennuksista annettuja määräyksiä ja ota yhteyttä auktorisoituun sähköasentajaan.
Jos Cinderella asennetaan väärin, sen takuu raukeaa.
Cinderellan asennus lattiaan: Ota tuhkalaatikko pois.
Poraa reiät osoitettuihin kiinnitysreikiin. Käytä sopivia
puuruuveja tai läpimenoruuveja ja ruuvaa WC kiinni
alustaansa.
Ulosmenoilma sisäkaton läpi
© - Ecotech as, 2014. Ver IN-E4.1.1NSFEG
Katkaise 80 mm lyhyestä putkesta (HUOM: Ei viistetystä päästä). Piirrä 25
mm:n linja putken viistettyyn päähän. Voitele päät esim. astianpesuaineel-
la, ja työnnä putken viistetty osa WC:n sisään. Sen jälkeen asennetaan
T-putki putkeen, joka on vedetty WC:n sisään. Sijoita WC oikealle paikalle.
Kohdista pystysuora putki T-putken keskelle ja ylös ulkokattoon paikkaan,
josta putki menee ulos. Tee Ø111 mm:n reikä reikäsahalla. Tee sama toimi-
tus katon läpi ja huolehdi oikeasta katon läpiviennistä. Mikäli ulosmenoil-
maputki rakennetaan sisäpuolelle (esim. metallilevyillä), pitää putken pään
ulottua ylöspäin vähintään 400 mm.Huolehdi siitä, että katon läpivienti on
rakennusmääräysten mukainen. Jos olet epävarma, ota yhteyttä asentajaan. fig. 8
fig. 9
fig. 10

CINDERELLA COMFORTINSTALLATION20
Proper installation - long service life
Installing your Cinderella Comfort correctly has a number of advan-
tages:
• Better indoor climate, more?e cient incineration
• Less noise
• Avoid cold air/cold downward air draft in the toilet room.
In order to ensure the best possible incineration and safe operation over
a longer period of time, it is important to install air inlet and outlet pipes
correctly.
Incorrect installation may cause poor incineration, odours and other pro-
blems. Ensure that installation is performed in compliance with electrical
and building regulations. If you are unsure of this, contact a professional
craftsman.
Inlet / outlet air:
The internal air balance and temperature conditions of the room will not be
disturbed by the toilet, since the required inlet air is drawn through a sepa-
rate pipe through the wall, and all outlet air/vapours are vented through a
di?erent pipe.
Opening the package
Check that the package has not been damaged during transport. Contact the shipper or seller if the packaging has any holes
or signs of damage from impact. Check the contents for visible damage.
The package contains
1 ea. Cinderella Comfort
1 box Original paper bags (500 bags)
1 ea. Outlet air pipe, 110 mm dia. by 430 mm length
1 ea. Inlet air pipe, 110 mm dia. by 430 mm length
1 ea. T-piece, 110 mm dia. (90°)
1 ea. Ventilator cowl
1 ea. Weather cap
1 ea. User guide
1 ea. Installation guide
Transport safety strap
The ash container is equipped with a safety strap which must be removed before
use as follows:
1. Remove the front hatch
2. Cut away the plastic straps attaching the ash container to the steel frame.
3. Remove plastic straps.
If you follow the instructions carefully, your incineration toilet will provide good
service for many years.
The guarantee certif cate is enclosed with the toilet. Secure your rights un-
der the guarantee by registering. In cases of theft, registered toilets will be
listed in the manufacturer’s database. When registering, you will also be
able to utilise the manufacturer’s support systems. You can register your
toilet on the Internet: register.cinderella.as or by using this QR code:
Transport safety strap

21
COMFORT
CINDERELLA COMFORTINSTALLATION
1. MATERIALS
Depending on the type of installation as shown above, you should select the required materials from the list below.
• Outlet air pipe bend
• Inlet air pipe bend
• Wall f ttings for outlet air pipe
• Feedthrough for extending the pipe through external roof. The type of feedthrough will depend on the material used for
roof covering.
Examples of installations
• Inlet air vent, min. 160 mm diameter / 201 cm2
Inlet air
2. TOOLS
• Drill
• Hole saw 111 mm, for cutting holes for outlet air pipe and inlet air pipe
• Hole saw 168 mm, for cutting hole for inlet air vent
• Long drill bit for drilling pilot hole through wall
• Saw
• Folding rule
• Marker pen
• Rasp orf le
Alternative B
This is an alternative con-
f guration. Inlet air is pro-
vided from inside the toi-
let room. The toilet room
must have a separate air
vent of at least 160 mm
diameter. The outlet pipe
is installed either inside
or outside the toilet room.
This alternative implies lo-
wer temperatures inside
the toilet room.
Cinderella Comfort may be installed in several di?erent ways. The most important thing is to ensure good inlet and outlet
air f ow, however. The illustrations below show 2 alternatives which may serve as starting points for this installation manual:
Inlet air
Alternative A
This is the recommended
method for installation of
the toilet. Inlet air f ows
through an external pipe
connected to the rear wall
of the toilet. The outlet air
pipe extends through any
overhanging parts of the
roof, internally or exter-
nally.

CINDERELLA COMFORTINSTALLATION22
3. PLANNING
Cinderella is approved for use in bath rooms/wet rooms (IP 34 classif ed)
but water must not be splashed over the external parts of the toilet. More
information about rules for installations in wet rooms is available from a
water supply and sanitary installer.
The toilet must be placed on af rm and level base. Cinderella can be placed
on a heated f oor. There are no requirements to installation with regard to
f ammable material, and Cinderella may be installed in an unheated room.
The enclosed ventilator cowl must always be used on outlet air pipes. The
ventilator cowl is designed to ensure good air f ow and minimal back pres-
sure. If the vent pipe is to be enclosed (using metal plating etc.) the end of
the pipe must extend at least 400 mm above the enclosure, see fg. 1.
Before cutting any holes, you must ensure that there will be no conf icts
between the hole you are about to drill and any electric cables or water
pipes.
First you should decide whether to install the outlet air pipe through the
400 mm
ceiling, or straight out through an external wall:
Alternative 1:
If the outlet air pipe will go
straight out through an exter-
nal wall, the toilet should be
placed about 50 mm from
the wall.
Alternative 2:
If the outlet air pipe will
go through the ceiling, the
T-piece will require about
230 mm space behind the
toilet, causing the toilet to
be located further into the
room.
fig. 1

23
COMFORT
CINDERELLA COMFORTINSTALLATION
4. INLET AIR
There are 2 alternatives for ensuring sufficient amounts of air flow to the toilet.
4A. Inlet air through pipe in rear wall
Draw a mark in the toilet’s centreline, 155 mm from the floor.
Pre-drill a hole using a long drill bit through the internal and external wall
in the centre of the location for 110 mm hole. Make sure you are holding
the drill at a 90 degree angle to the wall. Then expand the hole using a
111mm hole saw.
Install one of the enclosed short vent pipes with the conical/bevelled end
towards the toilet, see fig. 2 and 3. Make a mark about 20 mm from the
end of the pipe, in order to tell how far into the toilet the pipe should be
pushed.
After determining the correct length and location of the inlet air pipe, cut
the pipe on the outside. NOTE: Cut the pipe flush with the external wall,
see fig. 4 The inlet air pipe should be attached with a suitable agent, such
as silicone, Sikaflex, etc.
Install the weather cap.
Make sure that the weather cap is correctly installed. The inlet air pipe
must extend about 10 mmabove the lower edge of the weather cap, and
be centred, i.e. the edge of the weather cap must be about 34 mmfrom
the external surface of the pipe, see fig. 5. Tip: Use a marker pen to indi-
cate where the screws must be fastened.
If you require a different design for the inlet air system, contact your nea-
rest sales outlet or service centre.
For installation of the outlet air pipe: see ”Outlet air.”
155
155
111
10
4x
4,5
34
111
fig. 2
fig. 3
fig. 4
fig. 5

CINDERELLA COMFORTINSTALLATION24
5. VENTILATION
It is important to ensure that the pipe has a diameter of 110 mm all the way from the toilet to the ventilator cowl. The inside
of the pipe must be smooth, preferably of a PP type, standard vent pipe for indoor use, with a wall thickness of 3.4 mm.
Do not use any flexible ducts or pipes with a diameter of less than 110 mm. The enclosed ventilator cowl must be used.
The length of the straight, vertical pipe must not exceed 5.5 meters (4.5 metres if a pipe bend has been installed). The pipe
must extend at least 600 mm above the roof at the point where it is fed through the roof, in order to secure the best pos-
sible air flow. A horizontal pipe with a maximum length of 600 mm may only be installed directly behind the toilet.
Try to install the outlet air pipe vertically, or as nearly vertical as possible, using as few bends as possible.
The enclosed short pipe must be connected to the toilet, if using a different pipe, the wall thickness should be 3.4 mm.
Venting of outlet air through the wall
Make a mark on the wall 415 mm from the floor in the toilet’s centreline.
Pre-drill with a long drill bit through the internal and external wall in the
centre of the location for the110 mm hole. Make sure you are holding the
drill at 90 degrees to the wall. Expand the hole with the 111mm diameter
hole saw. Install the enclosed short air pipe through the wall with the
bevelled end towards the toilet, see fig. 7.
Make a mark 25 mm from the bevelled end of the pipe to indicate how
far the pipe should be pushed into the toilet., see fig. 8.
Lubricate the end of the pipe with dishwashing detergent or a similar
substance first, for easier installation.
4B. Inlet air through vent located in wall
If you prefer not to draw in air directly to the toilet, you must make sure
that here is sufficient air flow into the toilet room. The new vent should be
installed as close to the toilet as possible, see fig. 6.
• The vent must be a properly dimensioned intake air vent - with at
least 160 mm diameter/201 cm2f ow area.
• The vent must be open at all times. Remember to clean the vent at
regular intervals.
• It is important to ensure that there is no cfon ict between the requi-
rement for air supply to the toilet and the requirements of any other
installations, such as a freplace or kitchen fan.
• The use of open windows/doors is not a good solution, because
these openings will be opened and closed due to other requirements.
• Do not use a separate ventilation fan to extract air from the room
where the toilet is installed.
NOTE! If an adjustable vent has been installed in the wall, the vent must
always be open while the toilet fan is running. No obstacles (foam rubber
etc.) hindering the free flow of air must be placed in the vent.
Other confgurations
If you prefer other solutions for your outlet or inlet air system, contact the nearest service centre.
415
fig. 6
fig. 7

25
COMFORT
CINDERELLA COMFORTINSTALLATION
Installation of bends in the outlet vent pipe
If there is a requirement for installing bends in the outlet air pipe in order
to pass around a window or a protruding part of the roof (see fig. 9), the
following should be observed:
• If the pipe is installed at an angle of 30 degrees, the total length of
the angled part of the pipe must not exceed 1.5 m.
• If the pipe is installed at an angle of 45 degrees, the total length of
the angled part of the pipe must not exceed 1.0 m.
If bends are installed, a maximum of two 45 degree bends or two 30
degree bends may be used. Note: The maximum total length of the pipe
may not exceed 4.5 m when any bends are installed.
6. FINAL INSTALLATION
Install the required fittings. Use a little dishwashing detergent in order
to facilitate assembly. If the pipe is installed along a wall, fittings for
attaching the pipe to the wall may be required.
The enclosed T-piece should always be used. The plug installed in the
T-piece must always be located at the underside, since there is an exit
hole for moisture on the underside of the T-piece.
Because of this, the T-piece should not be enclosed, as it is necessary to
inspect the exit hole to make sure it is not blocked by leaves or similar
objects. In cases where T-pieces must be enclosed, an inspection hatch
must be installed.
A bowl can be placed under the internal T-piece for the collection of any
moisture.
Push the enclosed ventilator cowl onto the pipe until it stops.
NOTE: Do not install a mosquito net over the end of the outlet air pipe.
Cinderella may be attached to the foundations using suitable screws, see
fig. 10.
Electric power
Connect the mains plug to an earthed socket. The mains supply voltage must be 230 V and minimum a 10 A fuse. Make
sure the circuit has sufficient capacity. If you need information about rules and regulations related to the electric installa-
tion, you should have a word with a qualified electrician.
If Cinderella is incorrectly installed, the user’s guarantee will be voided.
In order to attach Cinderella to thef oor: Remove
the ash container. Drill holes through the indicated
mounting holes. Use appropriate wooden screws or
machine screws for attaching the toilet to the foun-
dations.
Installing an outlet air pipe through the ceiling
© - Ecotech as, 2014. Ver IN-E4.1.1NSFEG
Cut an 80 mm long piece off the short pipe (NOTE: Not at the bevelled
end). Draw a line 25 mm from the bevelled end of the pipe (see fig. 8),
lubricate the end with dishwashing detergent or a similar substance, push
the bevelled end of the pipe into the toilet. Then attach the T-piece to the
pipe installed in the toilet.
Place the toilet on the spot selected for installation. Measure vertically
from the centre of the vertical T-pipe to the centre of the spot in the
external roof where the pipe will be fed through. Cut a hole with a 111 mm
hole saw. Repeat the procedure through the ceiling and ensure that the
pipe is properly fed through the ceiling/roof. If the outlet air pipe is to be
enclosed (for example using metal plating), make sure that the end of the
pipe extends at least 400 mm above the enclosure. Make sure that the
pipe is fed through the roof in compliance with building regulations. If you
are unsure, contact a craftsman.
fig. 8
fig. 9
fig. 10

CINDERELLA COMFORTINSTALLATION26

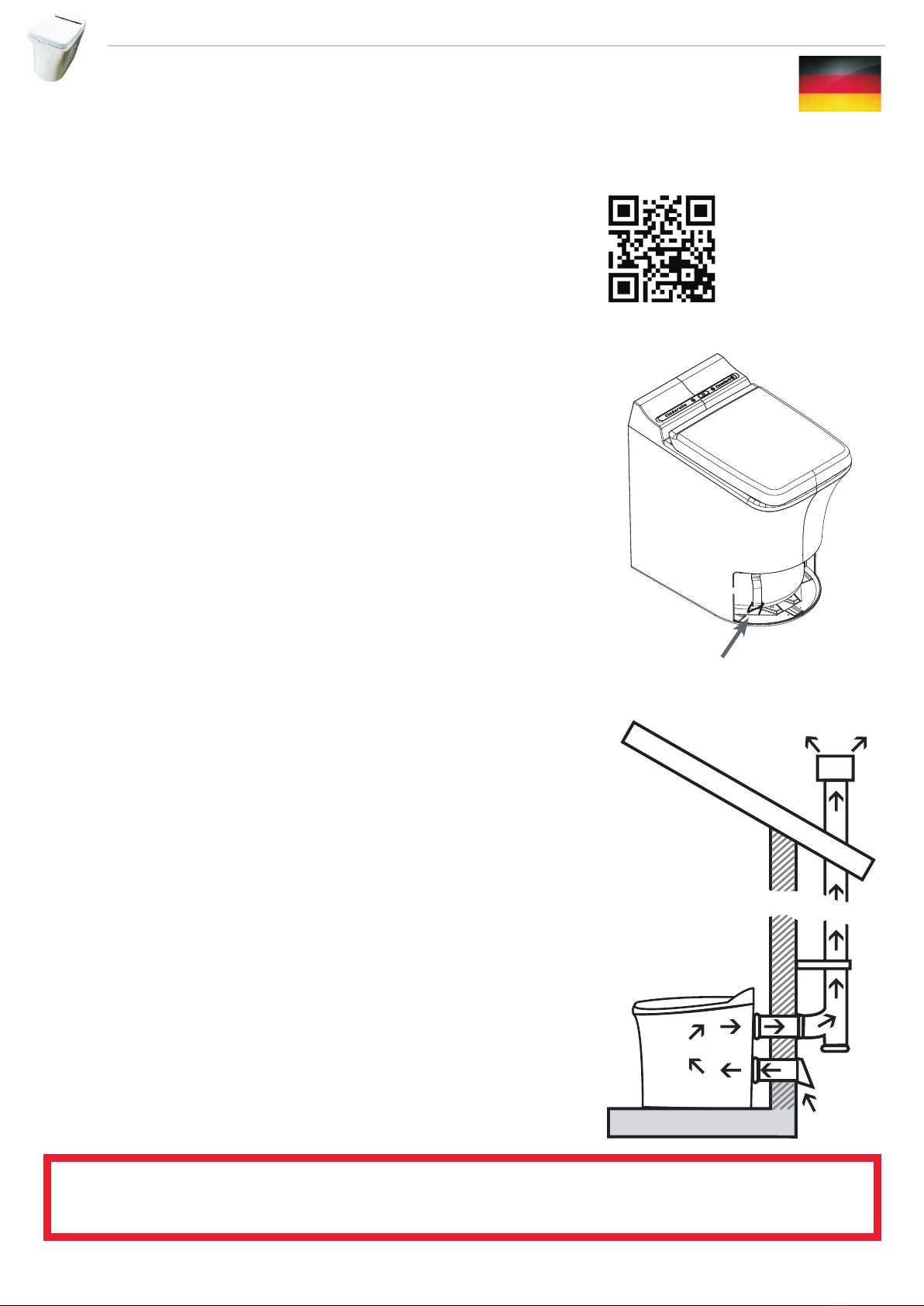

Richtige Installation – lange Lebensdauer
Die richtige Installation der Cinderella Comfort-Verbrennungstoi-
lette bringt eine Reihe von Vorteilen mit sich:
• Besseres Raumklima, bessere Verbrennung
• Geringere Geräuschentwicklung
• Vermeidung von (plötzlicher) Kälte im Toilettenraum
Die wichtigste Voraussetzung für das einwandfreie Funktionieren der Toi-
lette auch über längere Zeit ist richtige Installation und damit optimale Be-
und Entlüftung während der Benutzung.
Eine unsachgemäße Installation kann zu schlechter Verbrennung, Gerüchen
und anderen Problemen führen. Beachten Sie bei der Montage die elektris-
chen und bautechnischen Vorschriften. Wenn Sie im Zweifel sind, sollten
Sie einen Handwerker zurate ziehen.
Zeichnung:
Das Luftgleichgewicht und die Temperatur im Raum werden von der Toi-
lette nicht beeinf usst, da die erforderliche Verbrennungsluft durch das
Belüftungsrohr von außen kommt und die Abluft durch ein zweites Rohr,
Überprüfung auf Transportschäden
das Entlüftungsrohr, vollständig nach außen geleitet wird.
Vor dem Auspacken: Überprüfen Sie die Verpackung auf erkennbare Transportschäden. Bei Schäden an der Verpackung
(Löcher, Stauchungen u. Ä.) müssen Sie sich mit dem Versandunternehmen oder Ihrem Fachhändler in Verbindung setzen.
Gelieferte Teile
1 Stück Cinderella Comfort
1 Schachtel Original-Papierbeutel (500 Stück)
1 Stück Entlüftungsrohr: Durchmesser 110 mm, Länge 430 mm
1 Stück Belüftungsrohr: Durchmesser 110 mm, Länge 430 mm
1 Stück T-Rohrstück: Durchmesser 110 mm, 90 Grad
1 Stück Dachaufsatz
1 Stück Windhaube
1 Stück Gebrauchsanweisung
1 Stück Installationsanweisung
Transportsicherung
Der Aschebehälter ist mit einer Transportsicherung versehen.
Diese Transportsicherung muss vor der erstmaligen Benutzung der Toi-
lette wie folgt entfernt werden:
1. Nehmen Sie die Frontabdeckung ab.
2. Schneiden Sie die Kunststo?binder durch, mit denen der Aschebehäl-
ter am Stahlrahmen der Toilette befestigt ist.
3. Entfernen Sie die Kunstst?o binder.
Befolgen Sie die Anweisungen sorgfältig und Sie werden Freude an Ihrem
Verbrennungs Toilette für Jahr zu bekommen.
Nach dem Auspacken: Überprüfen Sie alle gelieferten Teile auf erkennbare
Schäden. Die Toilette wird mit einem Garantieschein / einer Produktregistri-
erungskarte geliefert. Durch die Registrierung sichern Sie sich Ihre Garan-
tierechte. Falls die Toilette gestohlen wird, kann diese Registrierung in der
Datenbank des Herstellers nützlich sein. Durch die Registrierung bekom-
men Sie auch Zugang zu den Kundendienstsystemen des Herstellers. Sie
können Ihre Toilette im Internet (register.cinderella.as) oder mit Hilfe des
hier abgedruckten QR-Codes registrieren:
Transportsicherung
